BEDIENUNGSANLEITUNG TFlight Hotas One Joystick Xbox One THRUSTMASTER

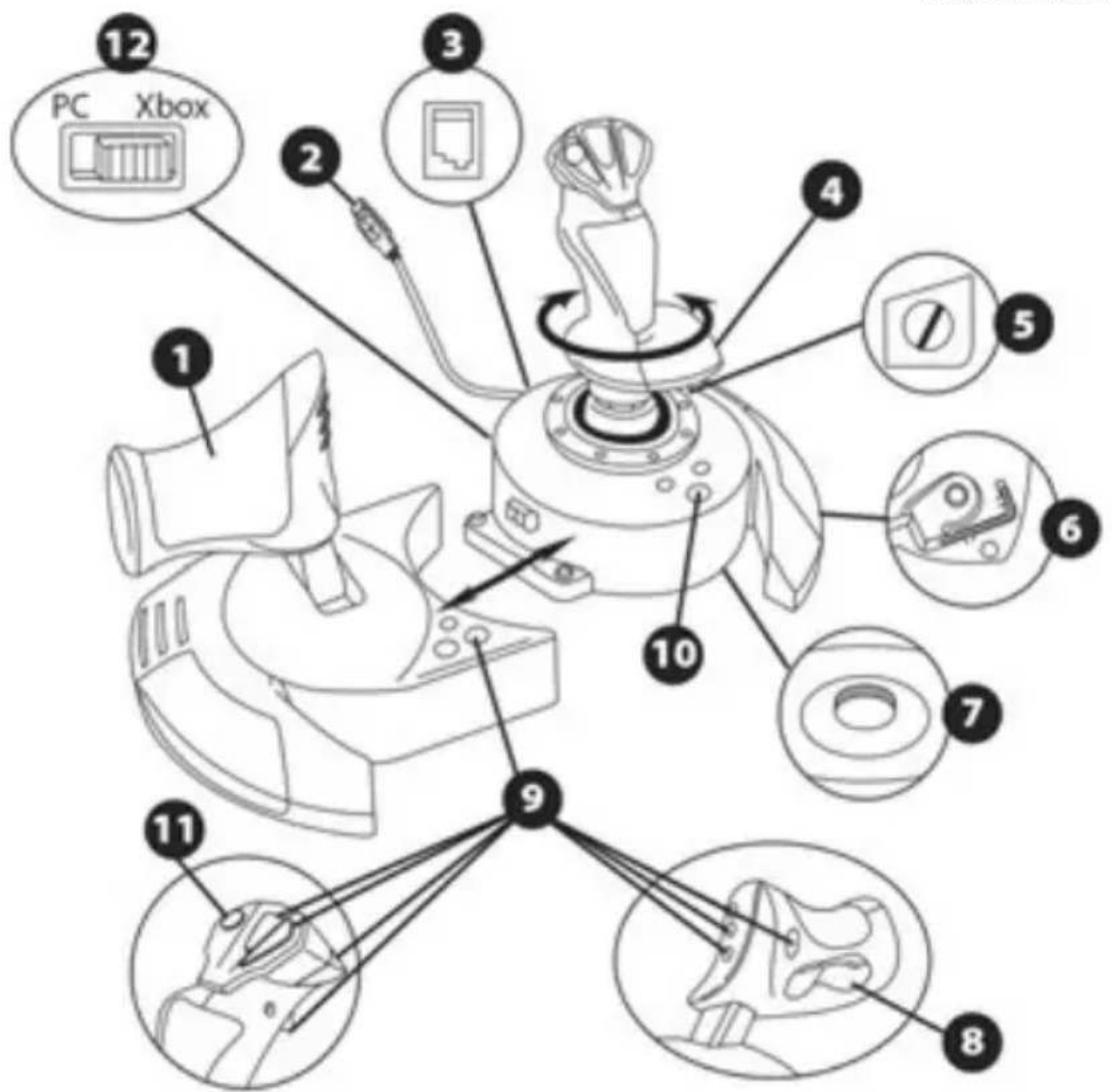

1. Gashebel (Drosselklappe)
2. USB-Stecker
3. Ruderanschluss: RJ12 Thrustmaster Ruderanschluss (separate erhältlich)
4. Ruderfunktion via Handgriffdrehung
5. Ruder-Blockerschraube am Handgriff

6. Inbusschlüssel zum Anschrauben, resp. Abschrauben des Gashebels

7. Einstellscheibe für Widerstand Handgriff

8. Ruder via Kipphebel
9. Action-Buttons
10. ANZEIGE - GUIDE - MENU Buttons + LED-Anzeige
11. Multidirektionaler "Point Of View"-Kopfschalter
12. Xbox One/PC-Wahlschafter

LERNEN SIE IHREN HOTAS JOYSTICK KENNEN

GASHEBEL (DROSSELKLAPPE)

Ihr Joystick hat einen großen Gashebel, mit dem Sie wirklich einfach die Beschleunigung Ihres Flugzeugs steuem können.

Der Gashebel kann abmontiert werden und somit in zwei entsprechenden Varianten genutzt werden:

Vom Joystick getrennt

(Um authentische Flugbedingungen zu simulieren).

Mit dem Joystick verbunden

(Zur Verbesserung der Stabilität und um Platz zu sparen).

Standardmäßig wird der Gashebel vom Joystick getrennt ausgeliefert.

Um den Gashebel am Joystick zu montieren:

1. Drehen Sie die Unterheiten beider Teile nach oben (Gashebel und Joystick).
2. Nehmen Sie den Inbusschlüssel (6), der unten an der Basis des Joysticks befestigt ist.
3. Positionieren Sie den Gashebel auf der linken Seite des Joysticks.

Steen Die Zunge an der linken Seite der Joystick-Basis in die Öffnung an der echten Seite des Gashebels.

1. Mit dem Inbusschlüsselziehen Sie die beiden Inbusschrauben unterhalb der Basis fest.

(Diese befinden sich links auf der Basis des Joysticks).

1. Wickeln Sie das Kabel des Gashebels ab und faden in dies durch die Kabelführung.
2. Befestigen Sie den Inbusschluss wieder an seinem vorgesehenen Platz, so dass Sieihn nicht verlieren können.

Führer Sie diese Prozedur in umgekehrter Reihenfolge aus, um den Gashebel wieder vom Joystick zu trennen.

EINSTellen DES HANDGRIFFWIDERSTANDES

Je nach Ihr personlichen Spielstil konnten Sie einen hochsensitiven Joystick bevorzugen, der auf diekleinste Bewegung reagiert. Umgekehrt wünschen Sie sich weitere einen festeren Joystick, der Ihnen beim Benutzen einen gewissen Widerstand entgegensetzt. Kein Problem, Denn der Widerstand Ihres Joysticks ist je nach Ihr Gusto verstellbar. Um den Widerstand Ihres Joysticks zu verstellen, nutzen Sie einfach die Einstellscheibe fur Widerstand Handgriff (7), die sich unterhalb an der Joystick-Basis befindet.

RUDERFUNKTION

Ihr Joystick beinhaltet eine Ruderfunktion. Diese entspricht den Pedalen, die Piloten zur Steuerung benutzen, Pedalen eines Flugzeugs entsprechen und dazu verwendet werden, das Flugzeug um die vertikale Achse zu drehen. Dadurch bewegt sich das Flugzeug nach rechts oder links. Diese Ruderfunktion ist durch die Drehung Ihres Handgriffs nach rechts oder links verfügbar.

Sie können auf diese Ruderfunktion auf drei Wegen zugreifen:

-durch Drehung des Handgriffs (4) nach links resp. rechts,
- über den Kippschalter (8) am Gashebel.
- oder über das TFRP RUDER-System (separate erhältlich).

Falls Sie nur den Kipphebel nutzen (oder die Ruderfungkten überhaupt nicht nutzen), konnen Sie die Drehung des Handgriffs dank der Ruder Blockierschraube (5) an der Joystick-Basis blockieren. Zur Änderung der Schraubenposition benutzen Sieitte einen Flachkopf-Schraubendreher, um die Ruderfungkten zu blockieren/freizugegeben.

EINRICHEN DES TFRP RUDERS

AUF DEM T.FLIGHT HOTAS ONE JOYSTICK

Der T.Flight Hotas One Joystick hat 8 Achsen einschließlich 3 Achsen, die für das TFRP RUDER-System reserviert sind (separatehaltlich).

Das TFRP RUDER-System wird direkt an den Joystick angeschlossen.

1. Stecken Sie den RJ12-Stecker des Rudersystems in die RJ12-Buchse
   (3) hinten am Joystick.
2. Stecken Sie den USB-Stecker des Joysticks (2) an eine frei USB-Buchse Ihr's PC's.

Wichtiger Hinweis zur automatischen Kalibrierung der Achsn:

• Stellen Sie die Ruderachse auf jeder Fall immer mittig, bevor Sie dasTFRP Ruder-System an den Joystick anschließen. Setzen Sie niemals ihre Füße auf die Ruderpedale.
• Die 3 Achsen der Pedale kalibrieren sich nach einigen Bewegungen automatisch, sobald die physischen Stopps der Ruderachse und der 2 Achsen der Differentialbremsen erreicht sind.

MULTIDIREKTIONALER "POINT OF VIEW"-KOPFSCHALTER

Ihr Joystick verfügt über einen "Point Of View"-Kopfschalter (11), der Ihnen – wie der Name schon sagt – eine Rundumsicht (bei Spielen, die diese Funktion unterstützen) um das Flugzeug möglich. Um dies zu erfolgenden, gehen Sieitte in das Einstellungsmenu Ihrss Spiels und programmieren die verschiedene Ansichten (rückwärtg, links, rechts aber auch externe Ansichten) auf dem "Point Of View"-Kopfschalter.

Sie können stattdessen den "Point Of View"-Kopfschalter aber auch für andere Funktionen nutzen (Feuern, etc.).

XBOX ONE

INSTALLATION Auf DER XBOX ONE

1. Stellen Sie den Wahlschalter (12) auf Xbox, bevor Sie das USB-Kabel anschließen.

1. Stecken Sie den USB-Stecker (2) in einen USB-Port Ihres Systems.
2. Schalten Sie Ihr System ein.
3. Die LED des Joysticks leuchtet ROT.
4. Starten Sie ein Spiel, das den Flight-Stick-Modus unterszt.

Sie sind nun spielbereit!

LISTEDERKOMPATIBLENXBOXONE-SPIELE

Auf der Xbox One mit dem T.Flight Hotas One:

• Nur kompatibel mit Spielern, die den Flight-Stick-Modus untersutzen.
  Wird im Spiel als darüber Joystick erkannt und nicht als Gamepad.

Für besseres Ansprechverhalten und verbesserte Prazision sowie Zugriff auf die Joystick-Einstellungen im Einstellungsmenu dieser Spieler.

Eine Liste der kompatiblen Games auf der Xbox One mit diesen Joystick finden Sie auf http://support.thrustmaster.com: gehen Sie auf Joystick / T.Flight Hotas One.

Die listened wird regelmäßig bei Veröffentlichungen von neuen Xbox One-Spielen, die mit dem T. Flight Hotas One kompatibel sind,actualisiert.

PC

INSTALLATION AUF DEM PC

1. Stellen Sie den Wahlschalter (12) auf PC, bevor Sie das USB-Kabel anschließen.

1. Gehen Sie auf http://support.thrustmaster.com und klichen dann auf Joysticks / T.Flight Hotas One, wahren Sie dann Treiber. Laden Sie den PC-Treiber herunter und installieren diesen sowie das benutzerspezifische Interface für die Windows-Systemsteuerung.
2. Nachdem der PC-Treiber installiert ist, stecken Sie den USB-Stecker (2) in einen frei en USB-Anschluss Ihr's PC's.

3. Um auf die Benutzersteuerung zuzugreifen, wahren Sie eine der folgenden Optionen aus:

4. Start / Apps / Thrustmaster / Steuerkonsole (in Windows® 10 / 8.1 / 8)

5. Start / Alle Programme / Thrustmaster / Steuerkonsole (in Windows® 7)

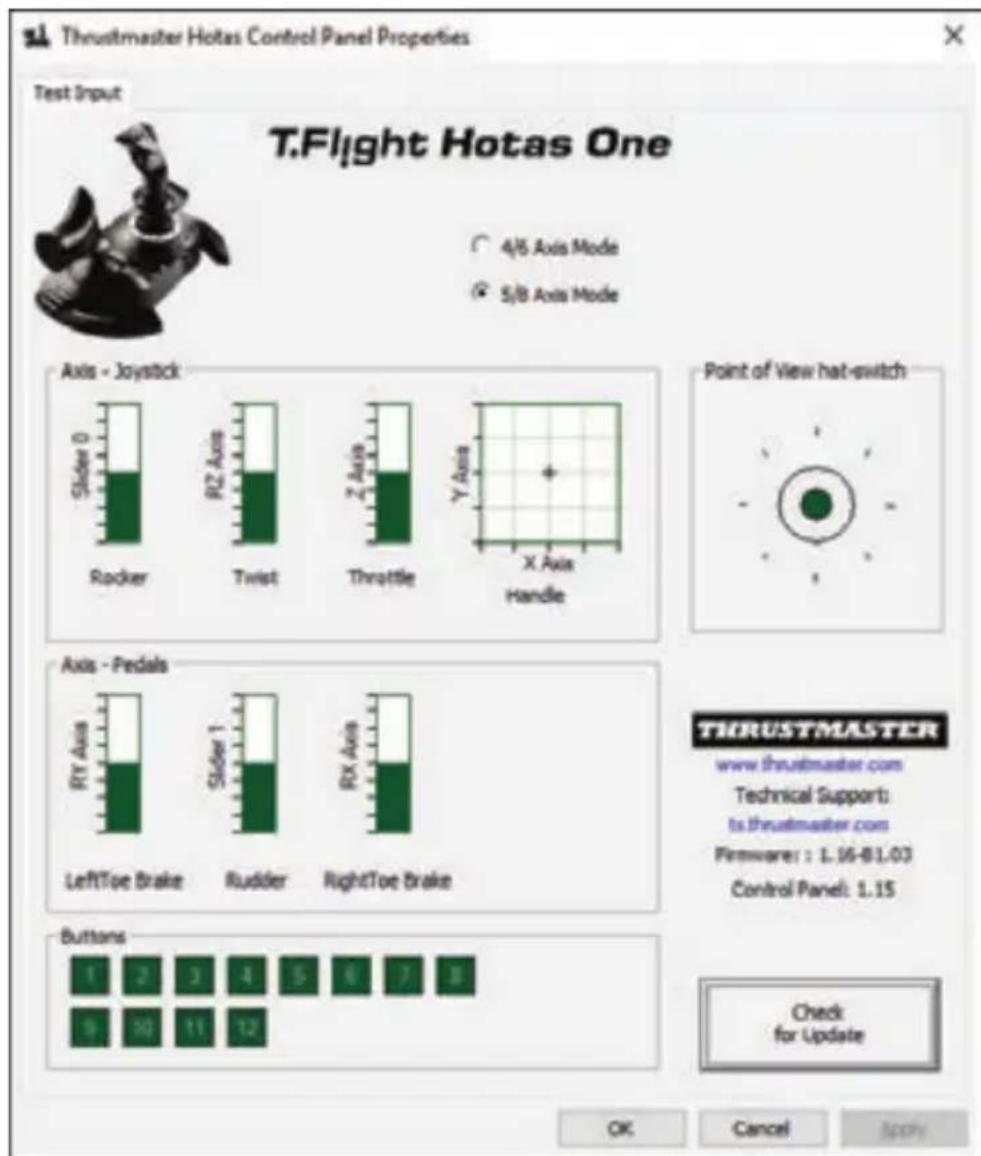

Die Dialogbox des Game Controllers wird angezeigt.
Das Gerät wird als T.Flight Hotas One mit dem Status OK angezeigt.

1. In der Dialogbox des Game Controllers klichen Sie auf Eigenschaften, um die Funktion zu testen sowie alle Funktionen zu sehen.

Sie konnen nun mit dem Spieler loslegen!

HINWEISE FÜR DEN PC

• Auf dem PC im 4/6 Achsen-Modus sind der Kippschalter des Gashebels und die Ruderachsen auf dem TFRP-Rudersystem (separatechtlich) mit der Handgriffdrehung gekoppelt.

Die LED-Anzeige des Joysticks leuchtet weiß.

• Auf dem PC im 5/8 Achsen-Modus sind der Kippschalter des Gashebels sowie die Ruderachsen auf dem TFRP-Rudersystem (separatehaltlich) unabhängig von der Handgriffrehung und stellen dem nach zusätzlich 3 progressive Achsen zur Verfugung.

Die LED-Anzeige des Joysticks erlischt.

Um von einem Modus in den anderen zu wechseln, drücken Sie einfach den XBOX GUIDE-Button.

FIRMWARE-AKTUALISIERUNG IHRES JOYSTICKS

Die in Ihrm Joystick implementierte Firmware kann mit einer neuen Version der Firmwareactualisiert werden, um in den Genuss von Produktverbesserungen zu kommt.

Um die aktuelle Version der Firmware Ihres Joysticks anzuzeigen und ob eine Aktualisierung eventuell verfügbar ist, rufen Sie auf Ihr hem PC die Website http://support.thrustmaster.com auf. Dann klichen Sie auf Joystick / T.Flight Hotas One, wahlen Firmware aus und folgen den Anweisungen zum Download und der Installation.

FEHLERBEHEBUNG UND WARNHINWEISE

• Mein Joystick Funktioniert nicht richtig oder ist falsch kalibriert:

• Vergewissern Sie sich, dass der Wahlschalter (12) auf die richtige Position (Xbox oder PC) gestellt wurde, bevor Sie das USB-Kabel an die Konsole oder den PC anschließen.

• Schalten Sie ihre Konsole oder den PC aus. Trennen Sie den Joystick vom System und schreiben him danach erneut an. Starten Sie Ihr Spiel erneut.

• Beim Anschluss Ihres Joisticks: Stellen Sie Handgriff, Ruder und Gashebel mittig und bewegen diese danach nicht mehr (um Kalibrierungsprobleme zu vermeiden).

• Mein Joystick ist zu empfindlich oder nicht empfindlich genug:

• Ihr Joystick kalibriert sich automatisch von allein, nachdem Sie eineige Bewegungen auf verschiedene Achsen ausgeführten haben.

• Im Einstellungsmenu "Options / Controller / Gamepad oder Joystick" Ihres Spiels: Stellen Sie die Empfindlichkeit oder die Totzonen für ihren Controller ein (falls diese Option verfügbar ist).
• Justieren Sie den Widerstand des Handgriffes mittels der Einstellscheibe (7), die sich unterhalb ihrer Joystick-Basis befindet.

Die Ruderfunktion ist zu empfindlich:

• Deaktivieren Sie die Handgriffrehung mittels der Blockierschraube (5) an der Joystick-Basis und nutzen stattdessen den Kipphebel für die Ruderfunktion.

HILFEDATEIEN UND HÄUFIG GESTELLTE FRAGEN (Nicht IN DIESEM HANDBUCH ENTHALTEN)

Gehen Sieitte auf http://support.thrustmaster.com. Dann klichen Sie auf Joystick / T.Flight Hotas One und wahlen dann Benutzerhandbuch oder FAQ aus.

Kunden-Garantie-Information

Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend "Guillemot") garantiert Kunden weltweit, daß ceses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produkte. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produkte in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produkte wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Thrustmaster Produkte.

Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anziegt. Werde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) returniert werden.

Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitaums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist lauft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfugung liegt, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfugung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehtn Guillemot alle Gewährleistungen der Marktgangigkeit oder Eignung für einen bestimmen Zweck ab.

Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbrauchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlösigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material-oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzeile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für diese Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilen Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopflörer); (6) Bei Accessoires (z. B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauf wurde. Diese Garantie ist nicht übertragbar. Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.

Zusätzliche Gewährleistungsbestimmungen

Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen{jedweden Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen - zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens).

Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgemeinsisse zu schätzen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzeile für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist.

Haftung

Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlösigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleß; (5) Die Verwendung des Produkts für{jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kummerzielle Zwecke (z. B. Spielhallen, Training, Wettkampfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzeile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für这点es Produkt nicht gefriefert wurden), ab.

THRUSTMASTER

TECHNISCHER SUPPORT

http://support.thrustmaster.com

COPYRIGHT

© Guillemot Corporation S.A. 2017. Alle Rechte vorbehalten. Thrustmaster ® ist ein eingetragenes Warenzeichen der Guillemot Corporation S.A. Alle anderen Handelsmarken sind im Besitz ihrer jeweiligen Eigentümer. Illustrationen nicht verbindlich. Inhalte, Design und Spezifikationen können ohne vorherige Ankündigung geändert werden und konnen von Land zu Land unterschiedlich sein. Hergestellt in China.

Hinweise zum Umweltschutz

In der Europäischen Union: Dieses Produkt darf nach Ende seiner Lebensdauer nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Für alle anderen Länder:itte beachten Sie die lokalen Entsorgungsrichtlinien/-Gesetze bezuglich elektrischen und elektronischen Equipments.

Wichtige Informationen. Die Farben und Verzierungen konnen abweichen.
Plastikhalterungen und Aufkleberitte vor der Nutzung des Produktes entfern.
