BEDIENUNGSANLEITUNG CoolFreeze CF35 DOMETIC

DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 3 Donnerstag, 13. Februar 2020 2:24 14CFF35, CFF45

DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 4 Donnerstag, 13. Februar 2020 2:24 14CFF35, CFF45

DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 5 Donnerstag, 13. Februar 2020 2:24 14CFF35, CFF45

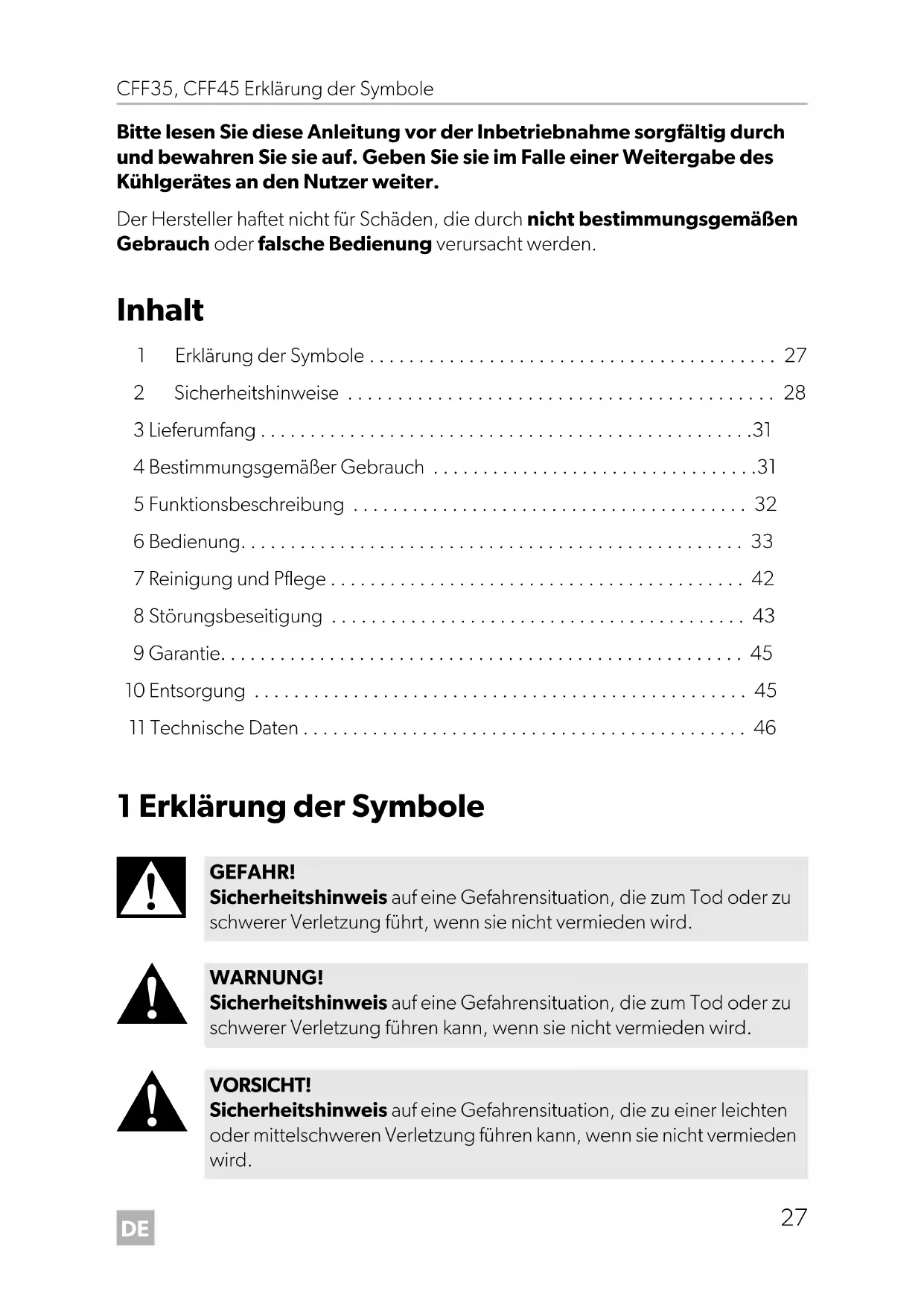

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhalt 1 Erklärung der Symbole p. 27
• 2 Sicherheitshinweise p. 28
• 3 Lieferumfang p. 31
• 4 Bestimmungsgemäßer Gebrauch p. 31
• 5 Funktionsbeschreibung p. 32
• 6 Bedienung p. 33
• 7 Reinigung und Pflege p. 42
• 8 Störungsbeseitigung p. 43
• 9 Garantie p. 45
• 10 Entsorgung p. 45
• 11 Technische Daten 1 Erklärung der Symbole p. 46

GEFAHR! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führt, wenn sie nicht vermieden wird. WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT! Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 27 Donnerstag, 13. Februar 2020 2:24 14DE Sicherheitshinweise CFF35, CFF45

2 Sicherheitshinweise

WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen. Lebensgefahr durch Stromschlag

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es ersetzt werden, um Gefährdungen zu vermeiden.

• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erheb- liche Gefahren entstehen. Brandgefahr

• Stellen Sie beim Aufstellen des Geräts sicher, dass das Anschlusskabel nicht eingeklemmt oder beschädigt wird.

• Positionieren Sie an der Geräterückseite keine tragbaren Mehrfach- steckdosen oder tragbare Netzteile. Gesundheitsgefahr

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sie die daraus resultierenden Gefahren ver- stehen.

• Kinder dürfen nicht mit dem Kühlgerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen. ACHTUNG! Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 28 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Sicherheitshinweise

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen. Lebensgefahr durch Stromschlag

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

• Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch Gesundheitsgefahr

• Prüfen Sie, ob die Kühlleistung des Kühlgerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Das Öffnen des Kühlgerätes über einen längeren Zeitraum kann einen erheblichen Temperaturanstieg in den Fächern des Gerätes verursa- chen.

• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Entwässerungssystemen in Berührung kommen können.

• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Gerät, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese abtropfen.

• Wenn das Gerät für längere Zeit leer steht: – Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. – Lassen Sie den Deckel offen, um Schimmelbildung im Gerät zu verhindern.

ACHTUNG! Beschädigungsgefahr

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 29 Donnerstag, 13. Februar 2020 2:24 14DE Sicherheitshinweise CFF35, CFF45

• Schließen Sie das Kühlgerät nur wie folgt an: – mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz im Fahrzeug – oder mit dem Wechselstrom-Anschlusskabel an das Wechselstromnetz

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

• Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gas- öfen usw.) ab.

• Überhitzungsgefahr! Achten Sie stets darauf, dass die Belüftung auf allen vier Seiten des Kühlgeräts mindestens 50 mm beträgt. Halten Sie den Lüftungs- bereich frei von jeglichen Gegenständen, die den Luftdurchfluss zu den Kühlkomponenten behindern können. Platzieren Sie das Kühlgerät nicht in geschlossenen Fächern oder Bereichen, die keinen oder nur einen minimalen Luftstrom aufweisen.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.

• Setzen Sie das Kühlgerät keinem Regen aus. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 30 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Lieferumfang

3 Lieferumfang 4 Bestimmungsgemäßer Gebrauch Das Kühlgerät ist für folgende Verwendungszwecke geeignet:

• Kühlen und Tiefkühlen von Lebensmitteln

• Einsatz beim Camping und in mobilen Anwendungen Das Gerät ist für den Betrieb an folgenden Stromquellen ausgelegt:

• einem bordeigenen Gleichstromanschluss eines Fahrzeugs, Boots oder Wohn- mobils

• einer Gleichstrom-Hilfsbatterie

• einem Wechselstromanschluss Das Kühlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorge- sehen wie zum Beispiel

• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen

• in der Landwirtschaft

• von Gästen in Hotels, Motels oder anderen Unterkünften

• in Frühstückspensionen

• im Catering und ähnlichen Großhandelsanwendungen Position (Abb. 1, Seite 3) Anzahl Bezeichnung 11Kühlbox 2 1 Anschlusskabel für Gleichstrom-Anschluss 3 1 Anschlusskabel für Wechselstrom-Anschluss 4 2 Tragegriff, bestehend aus:

• 4 Befestigungsschrauben

• 1 Innensechskantschlüssel – 1 Bedienungsanleitung DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 31 Donnerstag, 13. Februar 2020 2:24 14DE Funktionsbeschreibung CFF35, CFF45

5 Funktionsbeschreibung Das Kühlgerät kann Waren abkühlen und kühl halten sowie tiefkühlen. Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor. Die umfassende Isolierung und der leistungsstarke Kompressor gewährleisten eine effiziente und schnelle Kühlung. Das Kühlgerät ist für den mobilen Einsatz geeignet. Das Kühlgerät kann auch in Umgebungsbedingungen eingesetzt werden, in denen es zu kurzzeitigen Neigungen von 30° kommt (z. B. Einsatz in Booten).

• Netzteil mit Vorrangschaltung zum Anschluss an Wechselspannung

• Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie

• Display mit Temperaturanzeige in °C und °F automatische Abschaltung bei niedriger Batteriespannung

• Temperatureinstellung: Mit zwei Tasten in Schritten von 1 °C (2 °F)

• Displayhelligkeitsregelung mit 3 Helligkeitsstufen

• Herausnehmbarer Korbeinsatz

• Abnehmbare Tragegriffe

5.2 Bedien- und Anzeigeelemente

Deckelverriegelungen (Abb. 2, Seite 3) Bedienfeld (Abb. 3, Seite 4) Position Bezeichnung Erläuterung 1EIN AUS Schaltet die Kühlbox ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird 2 BETRIEBS- ANZEIGE „P“ Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus LED blinkt orange: Display aufgrund niedriger Batteriespannung automatisch ausgeschaltet DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 32 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Bedienung

Anschlussbuchsen (Abb. 4, Seite 4) 6Bedienung

6.1 Vor dem ersten Gebrauch

Griffe montieren (Abb. 5, Seite 4) Die Griffe liegen lose bei. Falls Sie die Griffe montieren wollen, gehen Sie wie folgt vor: ➤ Fügen Sie jeweils zwei Halter (1) und ein Griffstück (2) zu einem Griff zusammen. 3 FEHLER LED blinkt rot: Gerät ist eingeschaltet, jedoch nicht betriebsbereit4 – Display, zeigt die Werte an5 SET Wählt den Eingabemodus– Temperatureinstellung– Anzeige Celsius oder Fahrenheit– Einstellung Batteriewächter– Einstellung Displayhelligkeit6 MINUS – Einmal drücken, um den Wert zu verringern7 PLUS + Einmal drücken, um den Wert zu erhöhenPosition Bezeichnung1 Anschlussbuchse Wechselspannungsversorgung2 Halter Sicherung für Wechselstromkreis3 Abdeckung Sicherung für Gleichstromkreis4 Anschlussbuchse Gleichspannungsversorgung HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygi- enischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 42). Position Bezeichnung Erläuterung DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 33 Donnerstag, 13. Februar 2020 2:24 14DE Bedienung CFF35, CFF45

➤ Befestigen Sie die Halter mit den beiliegenden Schrauben in den vorgesehenen Bohrungen. Deckel öffnen oder abnehmen (Abb. 6, Seite 5) Der Deckel lässt sich von beiden Seiten öffnen oder kann ohne Werkzeug vollstän- dig entfernt werden. Gehen Sie dabei wie folgt vor: ➤ Lösen Sie die Verriegelung zum Öffnen des Deckels an der gewünschten Öff- nungsseite (A) oder (B). ➤ Lösen Sie die Verriegelung an beiden Seiten (C) gleichzeitig, um den Deckel abzunehmen. Deckelanschlag (Abb. 7, Seite 5) Der Deckel wird durch einen integrierten Anschlag in einer Endposition gehalten (A). Drücken Sie den Deckel nicht gewaltsam über diese Endposition hinaus (B).

Korbeinsatz herausnehmen (Abb. 8, Seite 6)

Temperatureinheit wählen Die Temperaturanzeige kann zwischen Celsius und Fahrenheit umgeschaltet wer- den. Gehen Sie dazu wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie die Taste „SET“ (Abb. 3 5, Seite 4) zweimal. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu einem Abbrechen des Deckels führen. ➤ Wenn der Deckel zu weit geöffnet wurde, führen Sie die in Kapitel „Der Deckel wurde über den integrierten Anschlag hinaus gedrückt (Abb. a, Seite 7)“ auf Seite 44 beschriebenen Schritte durch. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden am Gerät führen. Wird der Korbeinsatz bei geöffnetem Deckel herausgenommen, kann der Deckel verkratzt und der Korbeinsatz verbogen werden. Wir emp- fehlen daher, den Deckel vor Herausnehmen des Korbeinsatzes abzu- nehmen. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 34 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Bedienung

➤ Wählen Sie mithilfe der Plus- „+“ (Abb. 3 7, Seite 4) bzw. Minus-Taste „–“ (Abb. 3 6, Seite 4) Celsius oder Fahrenheit aus. ✓ Das Display zeigt für einige Sekunden die eingestellte Temperatureinheit an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.2 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen als nötig.

• Tauen Sie die Kühlbox ab, sobald sich eine Eisschicht gebildet hat.

• Vermeiden Sie eine unnötig tiefe Innentemperatur.

6.3 Kühlgerät anschließen

An eine Batterie anschließen (Fahrzeug oder Boot) Die Kühlbox kann mit 12 V oder 24 V g betrieben werden.

Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz ausgestat- tet, der die Kühlbox gegen Kurzschluss beim Batterieanschluss schützt. Gleichstromstecker mit Sicherung verwenden

ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden am Gerät führen. Klemmen Sie die Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden am Gerät führen. Zum Schutz des Geräts verfügt das im Lieferumfang enthaltene Gleich- stromkabel eine Sicherung im Stecker. Entfernen Sie nicht den Gleich- stromstecker mit der Sicherung. Verwenden Sie nur das im Lieferumfang enthaltene Gleichstromkabel. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 35 Donnerstag, 13. Februar 2020 2:24 14DE Bedienung CFF35, CFF45

➤ Stecken Sie das Gleichstromanschlusskabel (Abb. 1 2, Seite 3) in die Gleich- spannungsbuchse der Kühlbox (Abb. 7 3, Seite 5). ➤ Schließen Sie das Anschlusskabel an eine Gleichstromversorgung an. An eine Wechselstromversorgung anschließen (z. B. Zuhause oder im Büro)

Die Kühlgeräte verfügen über ein integriertes Multispannungsnetzteil mit Vorrang- schaltung zum Anschluss an eine Wechselspannung. Durch die Vorrangschaltung wird automatisch auf Wechselspannungsbetrieb umgeschaltet, wenn das Gerät an ein Wechselstromnetz angeschlossen wird, auch wenn das Gleichstromanschluss- kabel noch angeschlossen ist. Beim Umschalten zwischen Wechselstromnetz und Batterieversorgung kann die rote LED kurz aufleuchten. ➤ Stecken Sie das Wechselstromanschlusskabel (Abb. 1 3, Seite 3) in die Wech- selspannungsbuchse der Kühlbox (Abb. 4 1, Seite 4). ➤ Schließen Sie das Anschlusskabel an eine Wechselstromversorgung an.

6.4 Batteriewächter verwenden

Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahr- zeugbatterie beim Anschluss an das Bordnetz vor zu tiefer Entladung schützt. Wird das Kühlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kühlgerät selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Das Kühlgerät schaltet sich wieder ein, sobald durch Auf- ladung der Batterie die Wiedereinschaltspannung erreicht wird. GEFAHR! LEBENSGEFAHR DURCH STROMSCHLAG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Ver- letzung führen.

• Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen.

• Wenn Sie Ihr Kühlgerät an Bord eines Bootes an einem Wechsel- spannungsnetz betreiben, müssen Sie einen FI-Schutzschalter zwi- schen Wechselspannungsnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 36 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Bedienung

Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ und „MED“ (siehe folgende Tabelle). Der Batteriewächter-Modus kann wie folgt eingestellt werden: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie die Taste „SET“ (Abb. 3 5, Seite 4) dreimal. ➤ Wählen Sie mithilfe der Plus- „+“ (Abb. 3 7, Seite 4) bzw. Minus-Taste „–“ (Abb. 3 6, Seite 4) den Batteriewächter-Modus aus. ✓ Auf dem Display wird Folgendes angezeigt: Lo (LOW), ΠEd (MED), Hi (HIGH) ✓ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurück- kehrt.

ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden an der Batterie führen. Die Batterie ist bei Abschalten durch den Batteriewächter nicht mehr vollständig aufgeladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird. Batteriewächter-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 V HINWEIS Wenn das Kühlgerät von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn die Kühlbox an eine Versor- gungsbatterie angeschlossen ist, ist der Batteriewächter-Modus „LOW“ ausreichend. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 37 Donnerstag, 13. Februar 2020 2:24 14DE Bedienung CFF35, CFF45

6.5 Kühlgerät verwenden

➤ Stellen Sie das Kühlgerät auf eine feste Unterlage. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt sind und die erwärmte Luft abgeleitet werden kann. Wir empfehlen einen Abstand von min- destens 2" um die Lüftungsschlitze.

➤ Schließen Sie das Kühlgerät an (siehe Kapitel „Kühlgerät anschließen“ auf Seite 35).

➤ Drücken Sie die Ein-/Austaste (Abb. 3 1, Seite 4) für ein bis zwei Sekunden. ✓ Die LED „P“ leuchtet auf (Abb. 3 2, Seite 4). ✓ Das Display (Abb. 3 4, Seite 4) schaltet sich ein und zeigt die aktuelle Tempe- ratur an. ✓ Der Kühlschrank startet mit dem Kühlen des Innenraums. ACHTUNG! GEFAHR VON ÜBERHITZUNG! Nichtbeachtung kann zu Schäden am Gerät führen. Stellen Sie jederzeit eine ausreichende Belüftung sicher, sodass die beim Betrieb entstehende Wärme abgeführt werden kann. Stellen Sie sicher, dass die Lüftungsschlitze nicht abgedeckt sind. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenstän- den steht, sodass die Luft zirkulieren kann. HINWEIS Stellen Sie das Kühlgerät wie dargestellt auf (Abb. 1, Seite 3). Wird das Kühlgerät in einer anderen Ausrichtung betrieben, kann das Gerät Scha- den nehmen. ACHTUNG! GEFAHR DURCH ZU NIEDRIGE TEMPERATUR! Nichtbeachtung kann zu Schäden an in dem Kühlgerät aufbewahrten Gegenständen führen. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in dem Kühl- gerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 38 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Bedienung

Kühlboxdeckel verriegeln ➤ Schließen Sie den Deckel. ➤ Drücken Sie die Verriegelung (Abb. 2, Seite 3) nach unten, bis sie hörbar ein- rastet.

➤ Drücken Sie die Taste „SET“ (Abb. 3 5, Seite 4) einmal. ➤ Stellen Sie mithilfe der Plus- „+“ (Abb. 3 7, Seite 4) bzw. Minus-Taste „–“ (Abb. 3 6, Seite 4) die Kühltemperatur ein. ✓ Das Display zeigt für einige Sekunden die Kühltemperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.7 Displayhelligkeit einstellen

Die Displayhelligkeit kann an dunkle Umgebungen angepasst werden. Um die Hel- ligkeitsstufe des Displays einzustellen, gehen Sie wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie die Taste „SET“ (Abb. 3 5, Seite 4) viermal. ➤ Stellen Sie mithilfe der Plus- „+“ (Abb. 3 7, Seite 4) oder Minus-Taste „–“ (Abb. 3 6, Seite 4) die Helligkeit des Displays ein. HINWEIS – Angezeigte Temperatur Die angezeigte Temperatur bezieht sich auf den großen Bereich im Innenraum (Abb. 9, Seite 6, 1). HINWEIS Bei Betrieb an einer Batterie schaltet sich das Display bei niedriger Bat- teriespannung automatisch ab. Die LED „P“ blinkt orange. HINWEIS Stellen Sie bei Verriegeln des Deckels sicher, dass die Verriegelungs- stifte auf beiden Seiten vollständig eingerastet sind, um eine gute Abdichtung des Deckels sicherzustellen. Eine Verriegelung rastet mög- licherweise kurz vor der anderen ein. ➤ Wenn der Deckel nicht auf beiden Seiten gleichmäßig geschlossen ist, drücken Sie erneut, bis ein Einrasten hörbar ist. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 39 Donnerstag, 13. Februar 2020 2:24 14DE Bedienung CFF35, CFF45

✓ Auf dem Display wird Folgendes angezeigt: d0 (Standard), d1 (mittel), d2 (dunkel) ✓ Auf dem Display wird der eingestellte Modus für einige Sekunden angezeigt. Das Display blinkt zweimal, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.8 Kühlgerät ausschalten

➤ Entleeren Sie das Kühlgerät. ➤ Schalten Sie das Kühlgerät aus. ➤ Ziehen Sie das Anschlusskabel ab. Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

Luftfeuchtigkeit kann sich im Innenraum des Kühlgerätes als Reif niederschlagen, der die Kühlleistung verringert.

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Entfernen Sie alle Gegenstände aus dem Kühlgerät. ➤ Lagern Sie sie ggf. in einem anderen Kühlgerät, damit sie kalt bleiben. ➤ Schalten Sie das Gerät aus. ➤ Lassen Sie den Deckel geöffnet. HINWEIS

• Die werkseitige Standardeinstellung des Displays ist d0 (Standard).

• Bei Auftreten einer Störung wird die Helligkeit automatisch auf den Wert d0 (Standard) zurückgestellt. Nach der Störungsbeseitigung wird die eingestellte Helligkeit wieder aktiviert. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden am Gerät führen. Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eis- schichten oder zum Lösen festgefrorener Gegenstände. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 40 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Bedienung

➤ Wischen Sie das Tauwasser auf.

6.10 Sicherung für Wechselstromkreis ersetzen

➤ Unterbrechen Sie die Spannungsversorgung des Gerätes. ➤ Ziehen Sie das Anschlusskabel ab. ➤ Hebeln Sie den Sicherungseinsatz (Abb. 4 2, Seite 4) z. B. mit einem Schrau- bendreher heraus. ➤ Tauschen Sie die defekte Glassicherung gegen eine neue Sicherung desselben Typs mit demselben Wert (4 A, 250 V) aus. ➤ Drücken Sie den Sicherungseinsatz wieder in das Gehäuse. ➤ Verbinden Sie das Gerät wieder mit der Spannungsversorgung.

6.11 Gerätesicherung für Gleichstromkreis ersetzen

➤ Unterbrechen Sie die Spannungsversorgung des Gerätes. ➤ Hebeln Sie die Abdeckung der Sicherung (Abb. 4 3, Seite 4) heraus. ➤ Drehen Sie die Abdeckung der Sicherung um und entfernen Sie die Sicherung mithilfe des Hakens. ➤ Ersetzen Sie die defekte Sicherung durch eine neue Sicherung des gleichen Typs (Flachstecksicherung, 10 A, gemäß Automobilstandard). ➤ Setzen Sie den Sicherungsdeckel wieder ein. ➤ Verbinden Sie das Gerät wieder mit der Spannungsversorgung.

6.12 Sicherung im Gleichstromstecker ersetzen (Abb. 0,

Seite 6) ➤ Schrauben Sie das Kontaktstiftgehäuse (3) vom Stecker (1) ab. GEFAHR! LEBENSGEFAHR DURCH STROMSCHLAG! Nichtbeachtung dieser Warnung kann zum Tod oder schwerer Verlet- zung führen. Trennen Sie das Gerät vor dem Austauschen der Gerätesicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 41 Donnerstag, 13. Februar 2020 2:24 14DE Reinigung und Pflege CFF35, CFF45

➤ Ersetzen Sie die defekte Sicherung (2) durch eine neue Sicherung desselben Typs mit demselben Wert (3AG, flink, 10 A). ➤ Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen. 7 Reinigung und Pflege

➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt. WARNUNG! LEBENSGEFAHR DURCH STROMSCHLAG! Nichtbeachtung dieser Warnung kann zum Tod oder schwerer Verlet- zung führen. Trennen Sie vor jeder Reinigung und Pflege das Gerät von der Stromver- sorgung. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu Schäden am Gerät führen.

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zum Reinigen keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 42 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Störungsbeseitigung

8 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Gerät funktioniert nicht, LED leuchtet nicht. Die Gleichstromversor- gung führt keine Span- nung. Bei den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung führt. Die Wechselstromver- sorgung führt keine Spannung. Versuchen Sie es an einer anderen Steck- dose. Eine der Gerätesiche- rungen ist defekt. Tauschen Sie die defekte Gerätesiche- rung aus (siehe Kapitel „Sicherung für Wechselstromkreis ersetzen“ auf Seite 41 oder Kapitel „Gerätesicherung für Gleichstromkreis ersetzen“ auf Seite 41). Das integrierte Netzteil ist defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Das Gerät kühlt nicht (Stecker ist einge- steckt, LED der Betriebsanzeige leuchtet). Kompressor defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Das Gerät kühlt nicht (Stecker ist einge- steckt, LED der Betriebsanzeige blinkt orange, Display ist abgeschaltet). Der Batteriewächter ist zu hoch eingestellt. Wählen Sie eine niedrigere Einstellung für den Batteriewächter. Batteriespannung nicht ausreichend. Prüfen Sie die Batterie und laden Sie sie gegebenenfalls. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 43 Donnerstag, 13. Februar 2020 2:24 14DE Störungsbeseitigung CFF35, CFF45

8.1 Der Deckel wurde über den integrierten Anschlag

hinaus gedrückt (Abb. a, Seite 7) ➤ Stützen Sie den Deckel mit einer Hand (A). ➤ Drücken Sie mit der anderen Hand die Verriegelung nach unten (B).

Bei Betrieb an der Gleichstromsteck- dose: Die Zündung ist einge- schaltet, das Gerät funktioniert nicht und die LED leuchtet nicht. Die Gleichstromsteck- dose ist verschmutzt. Das hat einen schlech- ten elektrischen Kon- takt zur Folge. Wenn der Stecker in der Gleichstrom- steckdose sehr warm wird, muss entwe- der die Steckdose gereinigt werden oder der Stecker ist möglicherweise nicht richtig zusammengebaut. Die Sicherung des Gleichstromsteckers ist durchgebrannt. Ersetzen Sie die Sicherung im Gleich- stromstecker (siehe Kapitel „Sicherung im Gleichstromstecker ersetzen (Abb. 0, Seite 6)“ auf Seite 41). Die Gerätesicherung für den Gleichstromkreis ist durchgebrannt. Tauschen Sie die defekte Sicherung aus (siehe Kapitel „Gerätesicherung für Gleichstromkreis ersetzen“ auf Seite 41). Die Fahrzeugsicherung ist durchgebrannt. Tauschen Sie die Sicherung der Gleich- stromsteckdose des Fahrzeugs aus. Beachten Sie dazu die Bedienungsanlei- tung Ihres Fahrzeugs. Das Display zeigt eine Fehlermeldung (z. B. „Err1“) an und das Gerät kühlt nicht. Eine interne Betriebs- störung hat das Gerät ausgeschaltet. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. VORSICHT! GESUNDHEITSGEFAHR! Nichtbeachtung kann zu geringer oder mittelschwerer Verletzung führen. Achten Sie darauf, sich bei Schließen des Deckels nicht den Daumen einzuklemmen. ACHTUNG! BESCHÄDIGUNGSGEFAHR! Nichtbeachtung kann zu einem Abbrechen des Deckels führen. Störung Mögliche Ursache Lösungsvorschlag DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 44 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Garantie

➤ Schließen Sie den Deckel so weit, wie es ohne Einklemmen Ihres Daumens mög- lich ist, und drücken Sie dabei die Verriegelung weiter nach unten, damit diese nicht abbricht. ✓ Der Deckel sollte nun in etwa im gezeigten Winkel sein (Abb. a, Seite 7). ➤ Entfernen Sie die Hand von der Verriegelung (B) und schließen Sie den Deckel vollständig.

9 Garantie Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. HINWEIS Die Scharniere können sich während des Schließens aus ihrer korrekten Position lösen. Positionieren Sie den Deckel wie folgt: ➤ Betätigen Sie die Scharniere auf beiden Seiten des Deckels gleich- zeitig. ➤ Heben Sie den Deckel ab und positionieren Sie ihn neu. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 45 Donnerstag, 13. Februar 2020 2:24 14DE Technische Daten CFF35, CFF45

Prüfung/Zertifikate: CFF35 CFF45 Anschlussspannung: 12/24 Vg und 100 bis 240 Vw Nennstrom: 12 Vg: 7,8 A 24 Vg: 3,5 A240 Vw: 0,4 A12 Vg: 8,6 A24 Vg: 3,8 A240 Vw: 0,41 A Kühlleistung: +10 °C bis –18 °C (+50 °F bis 0 °F) Kategorie: 1Energieeffizienzklasse: A+Energieverbrauch: 85 kWh/Jahr 84 kWh/Jahr Bruttoinhalt: 34 l 44 l Nutzinhalt: 30 l 38 l Klimaklasse: N, TUmgebungstemperatur: +16 °C bis +43 °C+60 °F bis +110 °F Kältemittelmenge: 34 g 43 g

-Äquivalent: 0,049 t 0,061 t Treibhauspotential (GWP): 1430Abmessungen (B x H x T) in mm (inkl. Griffe): (B x H x T) in mm (bei abgenommenen Griffen):715 x 407 x 398590 x 407 x 398715x475x398590 x 475 x 398 Gewicht: 17,2 kg 18,6 kg HINWEIS Beim Umgebungstemperaturen über +32 °C (+90 °F) kann die mini- male Temperatur nicht erreicht werden. DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 46 Donnerstag, 13. Februar 2020 2:24 14DE CFF35, CFF45 Technische Daten

Der Kühlkreis enthält R134a. Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung DometicCFF35-45_OPM_4445102909_EMEA16.book Seite 47 Donnerstag, 13. Februar 2020 2:24 14FR Signification des symboles CFF35, CFF45
