KÄYTTÖOHJE CoolFreeze CF35 DOMETIC

Kompressori-kylmalaatikko

Käyttöohje....209

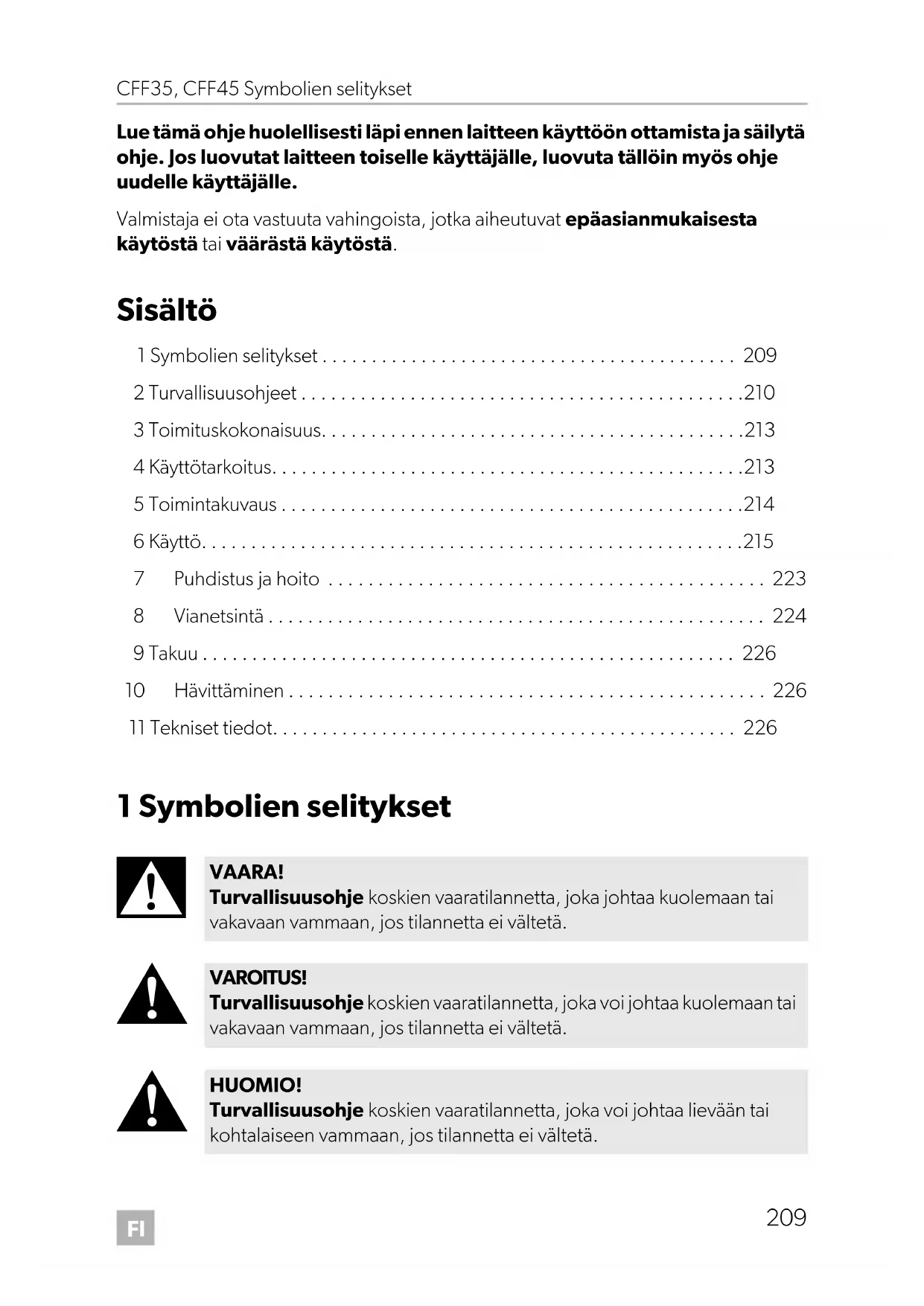

Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje. Jos luovutat laitteen toiselle käyttäjälle, luovuta tällöin myös ohje uudelle käyttäjälle.

Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä.

Sisältö

1 Symbolien selitykset 209
2 Turvallisuusohjeet....210
3 Toimituskokonaisuus. 213
4 Käyttötarkoitus....213
5 Toimintakuvaus....214
6 Käyttö....215
7 Puhdistus ja hoito 223
8 Vianetsintä 224
9Takuu 226
10 Hävittäminen 226
11 Tekniset tiedot.... 226

1 Symbolien selitykset

VAARA!

Turvallisuusohje koskien vaaratilannetta, joka johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä.

VAROITUS!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä.

HUOMIO!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei vältetä.

HUOMAUTUS!

Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Sähköiskusta johtuva hengenvaara

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Jos tämän jäähdytyslaitteen virtajohto on vioittunut, se täytyy vaihtaa vaarojen välttämiseksi.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

Palovaara

• Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen.
• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.

Terveysriski

- Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

- Lapset eivät saa leikkiä laitteella. - Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

- 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä.

Räjähdysvaara

- Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Sähköiskusta johtuva hengenvaara

• Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.
• Irrota laite verkosta
• ennen jokaista puhdistusta tai hoitoa
  – jokaisen käytön jälkeen

Terveysriski

• Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää.
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
• Kylmälaitteen avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa laitteen lokeroissa.

- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.

- Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintarvikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.

- Jos laite jää pitkäksi aikaa tyhjilleen:

- Kytke laite pois päältä. - S u l a t a l a i t e .

– Puhdista ja desinfioi laite.

– Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.

HUOMAUTUS! Vaurioitumisvaara

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
• Liittäkää laite vain seuraavalla tavalla:
  – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan
  – toimituskokonaisuuteen kuuluvalla AC-liitäntäjohdolla vaihtovirtaverkkoon

- Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

- Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

- Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

- Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

- Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysmateriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteeseen.

- Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

- Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

• Ylikuumenemisvaara!

Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin.

Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei virtaa tai virtaa vain hyvin vähän.

- Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

- Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

- Älkää upottako laitetta koskaan veteen.

- Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.

- Suojaa kylmälaite sateelta.

3 Toimituskokonaisuus

Kohta(kuva 1, sivulla 3)	Määrä Kuvaus
11 Kylmälaatikko
21 Tasavirtaliitännän liitäntäjohto
31 Vaihtovirtaliitännän liitäntäjohto
42 Kantokahva, joka sisältää seuraavat osat:2 pidikettä1 kahva4 kiinnitysruuvia1 kuusiokoloavain
-1 Käyttöohje

4 Käyttötarkoitus

Kylmälaite soveltuu

• elintarvikkeiden kylmäsäilytykseen ja pakastamiseen
• käyttöön leirintäalueella ja matkalla

Kylmälaite on suunniteltu käytettäväksi

• ajoneuvon, veneen tai matkailuauton tasavirtaverkolla
  • ulkoisella tasavirta-akulla
• vaihtovirtaliitännällä

Kylmälaite on tarkoitettu sisäkäyttöön ja vastaaviin käyttötarkoituksiin, esim.

• kauppojen, toimistojen ja muiden työpaikkojen henkilöstökeittiöihin
  • m a a t a l o u s k ä y t t ö ö n
• hotellien, motellien ja muiden majoituspaikkojen vieraskäyttöön
• aamiaismajoituksiin
• pitopalvelu- ja tukkukauppakäyttöön

5 Toimintakuvaus

Kylmälaite pystyy jäähdyttämään tuotteita ja pitämään ne kylminä sekä pakastamaan niitä. Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, joita ei juurikaan tarvitse huoltaa. Runsas eristys ja tehokas kompressori takaavat tehokkaan ja nopean jäähdytyksen.

Kylmälaite sopii liikkuvaan käyttöön.

Kylmälaatikko kestää väliaikaiset, enintään 30°:n kallistumat esimerkiksi veneessä.

5.1 Toiminnot

• Verkkolaite, jossa on ensijaiskytkentä laitteen liittämiseksi vaihtojännitteeseen
• Kolmiportainen akkuvahti ajoneuvon akun suojaamiseen
• Lämpötilanäyttö °C ja °F kytkeytyy automaattisesti pois päältä, kun akkujännite on alhainen
• Lämpötilasäätö: Kahdella painikkeella 1 °C:n välein (ja 2 °F:n välein)
• Näytönhimmennystoiminto, jossa 3 kirkkautta
• Irrotettava lankakori
• Irrotettavat kantokahvat

5.2 Käyttö- ja näyttölaitteet

Kannen salvat (kuva 2, sivulla 3)

Käyttökenttä (kuva 3, sivulla 4

Kohta Kuvaus Selitys
1 PÄÄLLE POIS	Kytkee kylmälaukun päälle tai pois, kun painiketta painetaan yksi tai kaksi sekuntia
2 VIRTA "☐"	Tilan ilmaisin
	LED loistaa vihreänä: Kompressori on päällä
	LED loistaa oranssina: Kompressori on pois päältä
	LED vilkkuu oranssina: Näyttö kytkeytynyt automaattisesti pois päältä, koska akkujännite on alhainen
3 VIRHE	LED vilkkuu punaisena: Laite on päällä, mutta ei käyttövalmis

Kohta Kuvaus Selitys

4 – Näyttö, näyttää arvot

5 ASETUS Valitsee syöttötilan– Lämpötilasäätö– Celsius- tai Fahrenheit-näyttö– Akkuvahdin asetus– Näytön kirkkauden säätö

6 ALHAISEMPI – Napautus kerran alentaa arvoa

7 KORKEAMPI + Napautus kerran nostaa arvoa

Liitäntäpistorasiat (kuva 4, sivulla 4

Kohta Kuvaus
1 Vaihtojännitesyötön liitin
2	Vaihtovirtasulakkeenpidin
3	Tasajännitesulakkeen kansi
4	Tasajännitesyötön liitin

6 K ä y t t ö

6.1 Ennen ensikäyttöä

OHJE

Ennen kuin uusi kylmälaatikko otetaan käyttöön ensimmäisen kerran, se on hygieniasyistä puhdistettava kostealla liinalla sisältä ja ulkoa (ks. myös kap. "Puhdistus ja hoito" sivulla 223).

Kahvojen asennus (kuva 5, sivulla 4

Kahvat toimitetaan asentamattomina. Menettele seuraavasti, jos aiot asentaa kahvat:

Kokoa kahva liittämällä kaksi pidikettä (1) ja kahva (2) toisiinsa.
Kiinnitä pidikkeet mukana toimitetuilla ruuveilla, jotka ruuvataan niitä varten oleviin reikiin.

Kannen avaaminen ja poistaminen (kuva 6, sivulla 5

Kansi voidaan avata kummalta puolelta tahansa tai poistaa kokonaan ilman työkaluja seuraavalla tavalla:

▶ Avaa kansi avaamalla salpa haluamasi avautumissuunnan puolelta (A) tai (B).
▶ Ota kansi pois avaamalla salvat yhtä aikaa molemmilta puolilta (C).

Kannen pysäytysasento (kuva 7, sivulla 5

Kannessa on sisäänrakennettu pysäytysasento (A). Älä käännä kantta väkisin pysäytysasennon yli (B).

HUOMAUTUS!

VAURION VAARA!

Jos tätä ohjetta ei noudateta, kansi voi murtua irti.

Jos kantta on käännetty väkisin liian pitkälle, noudata ohjeita, ks. kap. "Kansi on käännetty väkisin pysäytysasennon yli (kuva 11, sivulla 7)" sivulla 225.

Korin poistaminen (kuva 8, sivulla 6

HUOMAUTUS!

VAURION VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa laitevaurioon. Jos kori otetaan pois kannen ollessa avattuna kansi voi naarmuuntua ja kori vääntyä. Suosittelemme poistamaan kannen ensin kokonaan ja vasta sitten ottamaan korin pois.

Lämpötilayksikön valinta

Lämpötilanäytön yksikkö, Celsius tai Fahrenheit, valitaan seuraavasti:

▶Kytke kylmälaatikko päälle.
▶ Paina "SET" (ASETUS) -painiketta (kuva 3 5, sivulla 4) kaksi kertaa.

Valitse Celsius- tai Fahrenheit-asteet painikkeilla "UP +" (KORKEAMPI +) (kuva 3 7, sivulla 4) tai "DOWN -" (ALHAISEMPI -) (kuva 3 6, sivulla 4).
√ Asetettu lämpötilayksikkö näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön.

6.2 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.
• Älkää avatko kylmälaitetta tarpeettoman usein.
• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.
• Sulata kylmälaatikko heti, kun siihen on muodostunut jääkerros.
  • Vältä turhan alhaisia lämpötiloja.

6.3 Kylmälaitteen liittäminen

Liitäntä akkuun (ajoneuvo tai vene)

Kylmälaatikkoa voidaan käyttää tasavirralla 12 V tai 24 V---.

HUOMAUTUS!

VAURION VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa laitevaurioon. Irrota kylmälaatikko ja muut sähkölaitteet akusta ennen kuin lataat akkua pikalaturilla.

Ylijännite voi vahingoittaa laitteiden elektroniikkaa.

Kylmälaatikossa on elektroninen järjestelmä, joka estää vääränapaisuuden. Näin kylmälaatikko on suojattu oikosululta akkua liitettäessä.

Sulakkeellisen tasavirtapistokkeen käyttö

HUOMAUTUS!

VAURION VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa laitevaurioon. Mukana toimitetun tasavirtajohdon pistokkeessa on sulake laitteen suo- jaamiseksi. Älä poista sulakkeellista tasavirtapistoketta. Käytä ainoastaan mukana toimitettua tasavirtajohtoa.

▶ Työnnä tasavirtaliitäntäjohto (kuva 1 2, sivulla 3) kylmälaatikon tasavirtaliitäntään (kuva 4 3, sivulla 4).
▶Yhdistä liitäntäjohto tasavirtapistorasiaan.

Liitäntä vaihtovirtaverkkoon (esim. kotona tai toimistossa)

VAARA! SÄHKÖISKUN VAARA!

Näiden varoitusten noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan.

• Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa.
• Jos kylmälaatikkoa käytetään veneessä vaihtojännitteellä, vaihtojänniteverkon ja kylmälaatikon väliin täytyy kytkeä vikavirtasuojakytkin. Lisätietoja saat alan ammattilaisilta.

Kylmälaatikoissa on integroitu monijännitesyöttö ja ensisijaiskytkentä laitteen liittämiseksi vaihtovirtaverkkoon. Ensisijaiskytkentä kytkee kylmälaatikon automaattisesti vaihtovirtakäytölle kun laite liitetään vaihtovirtaan, vaikka tasavirtaliitäntäjohto olisi yhä liitettynä.

Kun virtalähdettä vaihdetaan vaihtovirtaverkosta akkuun tai päinvastoin, punainen LED saattaa syttyä hetkeksi.

▶ Työnnä vaihtovirtaliitäntäjohto (kuva 1 3, sivulla 3) kylmälaatikon vaihtovirtaliitäntään (kuva 4 1, sivulla 4).
▶Yhdistä liitäntäjohto vaihtovirtapistorasiaan.

6.4 Akkuvahdin käyttäminen

Laitteessa on moniportainen akkuvahti, joka suojaa ajoneuvon akkua syväpurkautumiselta silloin, kun laite on liitetty ajoneuvon tasavirtaverkkoon.

Jos kylmälaatikkoa käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaatikko kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kylmälaatikko kytkeytyy päälle heti, kun akun lataustila on saavuttanut uudelleenkytken-täjännitteen.

HUOMAUTUS! VAURION VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa akkuvaurioon. Kun akkuvahti on kytkenyt virran pois, akku ei enää ole täyteen ladattu. Vältä toistuvaa uudelleenkäynnistämistä ja virrankuluttajien käyttöä ilman pitempiä latausvaiheita. Varmista, että akku ladataan uudelleen.

Tilassa "HIGH" akkuvahti reagoi nopeammin kuin tasoilla "LOW" ja "MED" (ks. seuraava taulukko).

Akkuvahdin tila LOW MED HIGH
Polskytkentäjännite 12 V:n järjestelmässä	10,1 V	11,4 V	11,8 V
Uudelleenkäynnistysjännite 12 V:n järjestelmässä	11,1 V	12,2 V	12,6 V
Polskytkentäjännite 24 V:n järjestelmässä	21,5 V	24,1 V	24,6 V
Uudelleenkäynnistysjännite 24 V:n järjestelmässä	23,0 V	25,3 V	26,2 V

Akkuvahdilla on kolme käyttötilaa, jotka valitaan seuraavasti:

▶Kytke kylmälaatikko päälle.
▶ Paina painiketta "SET" (ASETUS) (kuva 3 5, sivulla 4) kolme kertaa.
▶ Aseta akkuvahdin tila painikkeilla "UP +" (KORKEAMPI +) (kuva 3 7, sivulla 4) tai "DOWN -" (ALHAISEMPI -) (kuva 3 6, sivulla 4).
√ Näytössä näkyy Lo (LOW), Pied (MED), Hi (HIGH)
√ Näyttö näyttää asetetun tilan muutaman sekunnin ajan. Näyttö vilkkuu monta ker-taa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön.

OHJE

Kun kylmälaatikko saa virtansa käynnistysakusta, valitse akkuvahdin tilaksi "HIGH". Jos kylmälaatikko on liitetty erilliseen syöttöakkuun, akkuvahdin tilaksi riittää "LOW".

6.5 Kylmälaatikon käyttö

HUOMAUTUS!

YLIKUUMENEMISEN VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa laitevaurioon. Varmista aina riittävä tuuletus, jotta käytön aikana syntyvä lämpö pääsee poistumaan. Huolehdi siitä, ettei tuuletusrakoja peitetä. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

▶Sijoita kylmälaatikko tukevalle alustalle.

Huolehdi siitä, että tuuletusrakoja ei peitetä ja että lämmennyt ilma pääsee pois-tumaan. Suosittelemme jättämään ainakin 2":n raon tuuletusaukkojen ympärille.

OHJE

Aseta kylmälaukku kuvan osoittamalla tavalla, ks. (kuva 1, sivulla 3). Jos kylmälaatikkoa käytetään muussa asennossa, se saattaa vahingoittua.

▶ Liitä kylmälaatikko, ks. kap. "Kylmälaitteen liittäminen" sivulla 217.

HUOMAUTUS!

VAARA, ETTÄ LÄMPÖTILA LASKEE LIIKAA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa kylmälaatikossa olevien tuotteiden vaurioitumiseen.

Huolehdi siitä, että kylmälaatikossa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

▶ Paina painiketta "ON/OFF" (PÄÄLLE/POIS) (kuva 3 1, sivulla 4) yhdestä kahteen sekuntia.
√ LED "⏻" syttyy (kuva 3 2, sivulla 4).
√ Näyttö (kuva 3 4, sivulla 4) kytkeytyy päälle ja näyttää nykyisen lämpötilan.
√Kylmälaatikko alkaa jäähdyttää sisätilaansa.

OHJE – Näytetty lämpötila

Näytössä näkyy sisälokeron ison puolen lämpötila (kuva 9, sivulla 6, 1).

OHJE

Jos kylmälaatikkoa käytetään akun avulla, näyttö sammuu automaattisesti, jos akkujännite on alhainen. LED "⏻" LED vilkkuu oranssina.

Kylmälaatikon kannen salpaaminen

▶ Sulje kansi.
▶ Paina salpaa (kuva 2, sivulla 3) alaspäin kunnes kuulet sen lukittuvan.

OHJE

Kun salpaat kannen, varmista että salpojen sivutapit menevät kokonaan paikoilleen, jotta kansi on tiiviisti kiinni. Toinen salvoista voi lukittua hiukan aikaisemmin kuin toinen.

▶ Jos kantta ei suljeta samalla tavalla kummaltakin puolelta, paina, kunnes kuulet toisen naksahduksen.

6.6 Lämpötilan säätö

▶ Paina painiketta "SET" (ASETUS) (kuva 3 5, sivulla 4) kerran.
Valitse jäähdytyslämpötila painikkeilla "UP +" (KORKEAMPI +) (kuva 3 7, sivulla 4) tai "DOWN -" (ALHAISEMPI -) (kuva 3 6, sivulla 4).
√ Valittu jäähdytyslämpötila näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, minkä jälkeen tämänhetkinen lämpötila palaa näyttöön.

6.7 Näytön kirkkauden säätäminen

Näytön kirkkautta voidaan himmentää, jos ympäristön valo niin vaatii. Säädä näytön himmennystä seuraavasti:

▶Kytke kylmälaatikko päälle.
▶ Paina painiketta "SET" (ASETUS) (kuva 3 5, sivulla 4) neljä kertaa.
Säädä näytön kirkkaus painikkeilla "UP +" (KORKEAMPI +) (kuva 3 7, sivulla 4) tai "DOWN -" (ALHAISEMPI -) (kuva 3 6, sivulla 4).

√ Näytössä näkyy d0 (oletus), d1 (keskitaso), d2 (himmeä)

Säädetty tila näkyy näytössä usean sekunnin ajan. Näyttö vilkahtaa kaksi kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön.

OHJE

• Näytön kirkkauden tehdasasetus on d0 (oletus).
• Häiriön ilmetessä kirkkaus säätyy aina kirkkauteen d0 (oletus). Vianet-sinnän jälkeen säädetty kirkkaus asettuu takaisin.

6.8 Kylmälaatikon kytkeminen pois päältä

▶Tyhjennä kylmälaatikko.
▶Kytke kylmälaukku pois päältä.
▶Vedä liitäntäjohto irti.

Jos poistat kylmälaatikon käytöstä pidemmäksi aikaa:

▶Jätä kansi hieman auki. Näin vältät hajun muodostumisen.

6.9 Kylmälaatikon sulattaminen

Kosteus voi muodostaa kylmälaitteen sisälle tai haihduttimeen huurretta. Tämä pienentää jäähdytystehoa.

HUOMAUTUS!

VAURION VAARA!

Tämän ohjeen noudattamatta jättäminen saattaa johtaa laitevaurioon. Älä koskaan poista jäätä tai irrota kiinni jäätyneitä esineitä tai tuotteita kovilla tai terävillä työkaluilla.

Sulata kylmälaatikko seuraavalla tavalla:

▶Tyhjennä kylmälaatikko.
▶ Pane kylmälaatikon sisältämät tuotteet tarvittaessa toiseen kylmälaitteeseen, jotta ne pysyvät kylminä.
▶Kytke laite pois päältä.
▶Jätä kansi auki.
▶Pyyhi sulamisvesi pois.

6.10 Vaihtovirtasulakkeen vaihtaminen

VAARA!

SÄHKÖISKUN VAARA!

Tämän varoituksen noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan.

Irrota liitäntäjohto virtalähteestä ennen laitteen sulakkeen vaihtamista.

▶Katkaise laitteen virransaanti.

▶Irrota liitäntäjohto.
▶ Työnnä sulakepesä (kuva 4 2, sivulla 4) ruuvimeisselillä ulos.
Vaihda viallisen sulakkeen tilalle uusi lasiputkisulake, jonka arvo on sama (4 A, 250 V).
▶Paina sulakepesä takaisin runkoon.
▶Kytke laitteen virransaanti takaisin.

6.11 Laitteen tasavirtasulakkeen vaihtaminen

▶Katkaise laitteen virransaanti.
Käännä sulakekansi irti (kuva 4 3, sivulla 4), jotta pääset käsiksi sulakkeeseen.
Käännä sulakekansi ja käytä koukkua sulakkeen poistamiseen.
Vaihda sulake uuteen samantyyppiseen (ajoneuvokäyttöön tarkoitettu vakiosulake, 10 A).
▶Aseta sulakekansi takaisin paikalleen.
▶Kytke laitteen virransaanti takaisin.

6.12 Tasavirtapistokkeen sulakkeen vaihtaminen (kuva 10, sivulla 6)

▶ Kierrä liitintappikotelo (3) irti pistokkeesta (1).
▶ Vaihda viallinen sulake (2) uuteen samantyppiseen ja -arvoiseen (3AG, nopea, 10 A).
▶Kokoa pistoke päinvastaisessa järjestyksessä.

7 P u h d i s t u s

Tämän varoituksen noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Irrota laite sähköverkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS!

VAURION VAARA!

Näiden ohjeiden noudattamatta jättäminen saattaa johtaa laitevaurioon.

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskive-dessä.
• Älä käytä puhdistamiseen voimakkaita puhdistusaineita tai kovia esi-neitä, koska ne voivat vahingoittaa kylmälaatikkoa.

▶Puhdista laite toisinaan sisältä ja ulkoa kostealla liinalla.
▶Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitu-maan.

8 Vianetsintä

Häiriö Mahdollinen syy Ratkaisuehdotus

Laite ei toimi, LED ei pala.	Tasavirtapistorasiassa ei ole jännitettä.	Useimmissa ajoneuvoissa sytytyksen täy- tyy olla päällä, jotta tasavirtapistorasia saa virtaa.
	Vaihtovirtapistorasiassa ei ole jännitettä.	Kokeile toista pistorasiaa.
	Jokin laitteen sulak- keista on viallinen.	Vaihda laitteen viallinen sulake, ks. kap. "Vaihtovirtasulakkeen vaihtaminen" sivulla 222 tai kap. "Laitteen tasavirtasu- lakkeen vaihtaminen" sivulla 223.
	Sisäänrakennettu verk- kolaite on rikki.	Tämän vian saa korjata vain valtuutettu korjausliike.
Laite ei jäähdytä (pis- toke on kiinnitetty, "POWER" (VIRTA) -LED palaa).	Kompressori rikki. Tämän vian saa korjata vain valtuutettu korjausliike.
Laite ei jäähdytä (pis- toke on kiinnitetty, "POWER" (VIRTA) -LED vilkkuu oranssina, näyttö on sammu- tettu).	Akkuvahdin tila on sää- detty liian korkeaksi.	Valitse alhaisempi akkuvahdin asetus.
	Käyttöjännite ei riitä. Tarkasta akku ja lataa se tarvittaessa.

Häiriö Mahdollinen syy Ratkaisuehdotus

Käytettäessä tasavirta-pistorasiassa:Sytytys on päällä, laite ei toimi eikä LED pala.	Tasavirtapistorasia on likainen. Tämän vuoksi sähkökontakti on heikko.	Jos kylmälaitteen pistoke kuumenee voi-makkaasti tasavirtapistorasiassa, tasavir-tapistorasia on puhdistettava tai pistokkeen osat on koottu virheellisesti.
	Tasavirtapistokkeen sulake on palanut.	Vaihda tasavirtapistokkeen sulake, ks. kap. "Tasavirtapistokkeen sulakkeen vaihtaminen (kuva 10, sivulla 6)" sivulla 223.
	Laitteen tasavirtasulake on palanut.	Vaihda viallinen sulake, ks. kap. "Laitteen tasavirtasulakkeen vaihtaminen" sivulla 223.
	Ajoneuvosulake on palanut.	Vaihda ajoneuvon tasavirtapistorasian sulake. Lisätietoja ajoneuvosi käyttöoh-jeessa.
Näytössä näkyy virheil-moitus (esim. "Errl"), eikä laite jäähdytä.	Sisäinen käyttöhäiriö on sammuttanut laitteen.	Tämän vian saa korjata vain valtuutettu korjausliike.

8.1 Kansi on käännetty väkisin pysäytysasennon yli (kuva 11, sivulla 7)

▶Tue kantta kädellä (A).
▶ Pidä salpaa alhaalla toisella kädellä (B).

HUOMIO!

TERVEYSRISKI!

Tämän varoituksen noudattamatta jättäminen voi johtaa lievään tai kohtalaiseen vammaan.

Varo peukaloasi kun suljet kantta.

HUOMAUTUS!

VAURION VAARA!

Jos tätä ohjetta ei noudateta, kansi voi murtua irti.

▶ Sulje kansi siten, että peukalosi ei jää väliin kun pidät salpaa alhaalla, jotta salpa ei murru.
√ Kannen pitäisi nyt olla suunnilleen kuvan osoittamassa kulmassa (kuva 11, sivulla 7).

▶ Ota käsi pois salvalta (B), ja sulje kansi kokonaan.

OHJE

Saranat voivat lähteä oikeista asennoistaan sulkemisen loppuvaiheessa. Korjaa kannen asento seuraavasti:

Käytä salpoja saman aikaisesti kannen molemmilta puolilta.
▶Nosta kantta ja korjaa sen asento.

9 T a k u u

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (katso dometic.com/dealer) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

10 Hävittäminen

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11 Tekniset tiedot

	CFF35 CFF45
Liitäntäjännite:	12/24 V--- ja 100 ... 240 V~
Nimellisvirta:	12 V---: 7,8 A24 V---: 3,5 A240 V~ : 0,4 A	12 V---: 8,6 A24 V---: 3,8 A240 V~ : 0,41 A
Jäähdytysteho:	+10 °C ... -18 °C (+50 °F ... 0 °F)
Luokka:	1
	CFF35	CFF45
Energiatehokkuusluokka: A+
Energiankulutus: 85 kWh/vuosi	84 kWh/vuosi
Bruttotilavuus: 34 l 44 l
Hyötytilavuus: 30 l 38 l
Ilmastoluokka: N, T
Ympäristön lämpötila: +16 °C	... +43 °C+60 °F ... +110 °F
Kylmäaineen määrä: 34 g 43 g
CO2-ekvivalentti: 0,049 t	0,061 t
Vaikutus ilmaston lämpene-miseen (GWP):	1430
Mitat(l x k x s), mm (kahvat mukaan lukien):(l x k x s), mm (kahvat irrotet-tuina):	715 x 407 x 398590 x 407 x 398	715 x 475 x 398590 x 475 x 398
Paino:	17,2 kg	18,6 kg

OHJE Jos ympäristön lämpötila on yli +32 °C (+90 °F), minimilämpötilaa ei saavuteta.

Tarkastus/sertifikaatit:

Jäähdytyskierto sisältää kylmäainetta R134a.

Sisältää fluorattuja kasvihuonekaasuja

Ilmatiiviisti suljetulla laitteella
