BEDIENUNGSANLEITUNG SM 914575 KETTLER

Computer- und Trainingsanleitung

SM 9145-75

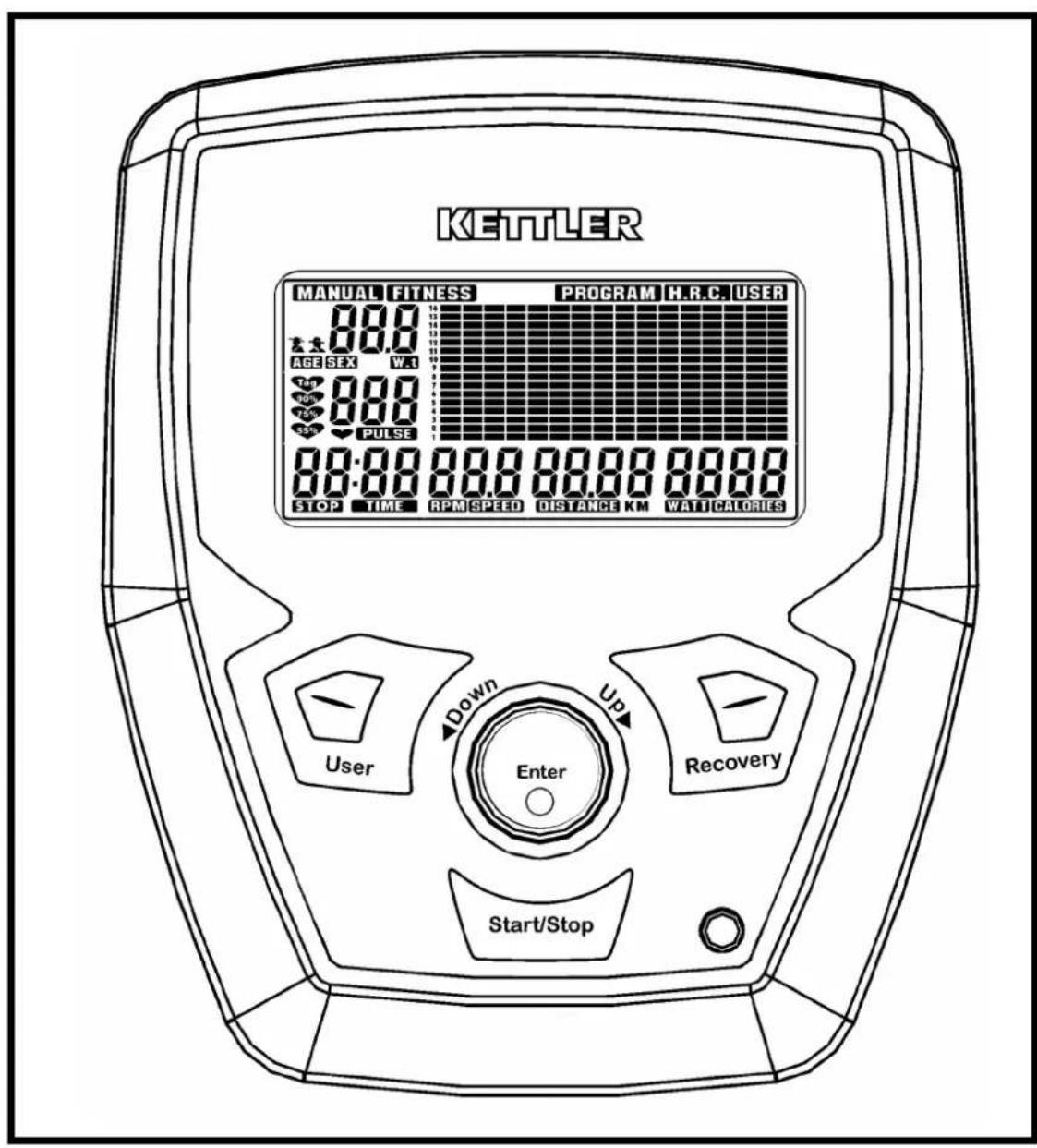

KETTLER MANUAL FITNESS PROGRAM H.R.C. USER 00:00 AGE SEX W.1 14 25 36 888 PULSE 00:00 00:00 00:00 00:00 STOP TIME RPM SPEED DISTANCE KM WATT CALORIES User Down Up Recovery Enter Start/Stop

Bedienungsanleitung für den Trainingscomputer mit Digitalanzeige

1. Start ohne Vorkenntnisse

Sie können ohne Vorkenntnisse mit dem Training beginnen. Im Display werden dann die verschiedenen Informationen angezeigt. Für ein effizientes Training und zum Einstellen ihrer persönlichen Trainingsvorgaben, lesen und befolgen Sie bitte diese Bedienungsanweisung.

Lesen Sie auch die allgemeinen Hinweise in der Trainingsanleitung.

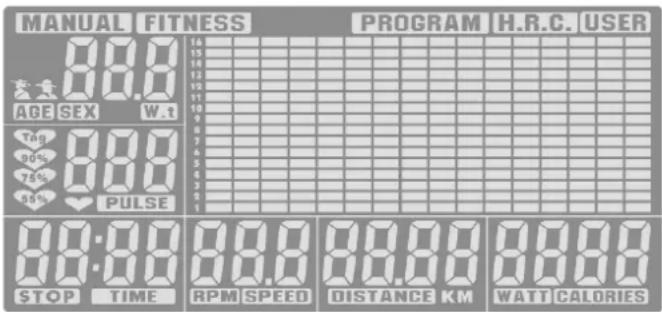

MANUAL FITNESS PROGRAM H.R.C. USER 88.0 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 TAG 90% 88.0 PULSE 90% STOP TIME 88.0 RPM SPEED 88.00 DISTANCE KM 88.00 WATT CALORIES 88.00

Nach Einschalten des Gerätes erscheint die vollständige Displayanzeige = Segmenttest mit einem Signalton.

Einstellung der Uhrzeit

Nach Einschalten des Gerätes (Netzanschluß) oder RESET-Start erscheint die vollständige Displayanzeige = Segmenttest mit einem Signalton. Danach wird kurz die Uhrzeit dargestellt. Die Uhrzeit wird mit den Taste UP und DOWN verändert: Zuerst Stunde UP / DOWN dann mit ENTER bestätigen, danach Minuten, und wieder mit ENTER die gewählte Zeit bestätigen.

Nach Einschalten des Gerätes erscheint die Benutzeranzeige (U 0-4) U = USER = Benutzer.

Es werden die Daten von bis zu 4 verschiedenen Benutzern gespeichert, die bei einem Neustart abgerufen werden können. Das individuelle Training kann also von 4 verschiedenen Personen, mit deren gespeicherten Daten, über einen längeren Zeitraum fortgeführt werden.

Mit der Taste USER kann der gewünschte bzw. voreingestellte Benutzer ausgewählt werden. Wenn sie danach den UP / DOWN Knopf drehen, gelangen sie direkt in die Programmauswahl in der oberen Displayanzeige.

Wenn sie stattdessen den Drehknopf einmal kurz drücken (ENTER) gelangen sie zur Eingabe der persönlichen Daten > Geschlecht, Alter und Gewicht.

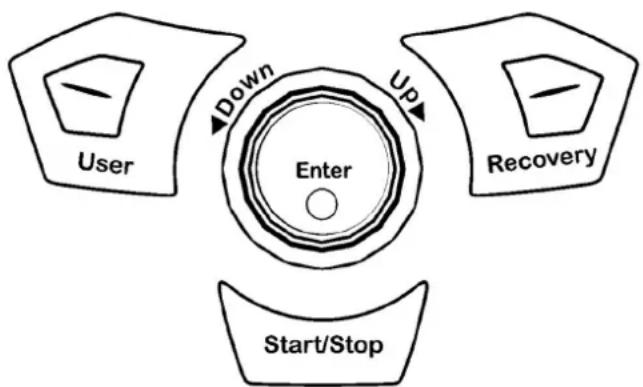


Als Gastbenutzer kann U 0 gewählt werden. Für das Training sind keine persönlichen Eingaben nötig. Die Funktionen MANUAL und PROGRAM sind für den Gastbenutzer zugänglich. Die trainierten Werte des Gastbenutzers werden nicht gespeichert.

2. Funktionstasten

START / STOP

Mit dieser Taste starten Sie das Training ohne Voreinstellung oder nach Eingabe von Vorgabewerten Anwahl eines automatischen Trainingsprogramms. Nochmaliges Drücken dieser Taste stoppt die Zählfunktion des Computers. Es können Einstellungen verändert werden, ohne das Training zu unterbrechen. Wenn dann wiederum START gedrückt wird, zählt der Computer nach der neuen Einstellung weiter.

ENTER

Die ENTER-Taste ist kombiniert mit dem UP / DOWN Drehknopf. Durch Drücken der Taste ENTER bestätigen Sie die durch Drehen gewählten Einstellwerte und Funktionen. Wählen Sie durch kurzes Drücken der ENTER-Taste zwischen den Funktionen [TIME; DISTANCE, CALORIES und PULSE] sowohl zur Anzeige, als auch für ihre persönlichen Einstellungen.

UP / DOWN

Der UP / DOWN Drehknopf ist kombiniert mit der ENTER-Taste. Langsames Drehen verändert die Einstellwerte schrittweise. Schnelles Drehen erlaubt eine schnelle Zählfolge der Einstellwerte. Durch Drücken der Taste ENTER bestätigen Sie die durch Drehen gewählten Einstellwerte und Funktionen.

• Mit dem UP / DOWN Drehknopf werden Vorgabewerte eingestellt. Dazu muß sich das Gerät in in STOP-Position befinden > Feld STOP unten links blinkt
• Während des Trainings kann mit diesem Drehknopf der Gesamtleistungsbereich abgesenkt oder angehoben werden > grafische Darstellung.
  – In der Vorauswahl wird mit UP oder DOWN die gewünschte Benutzereinstellung (USER) angewählt.
  – Die Trainingsprogrammwahl (MANUAL, PROGRAM, USER oder H.R.C.) wird auch mit UP oder DOWN vorgenommen. Durch zweimaliges kurzes Drücken des Enter-Drehknopfes gelangt man in die nächste Bedienebene. Z.B. von der Auswahl unter PROGRAM (P06) in die weiteren Parametereinstellungen für dieses Training: TIME, DISTANCE, CALORIES oder PULSE. Halten sie den Enter-Drehknopf länger als 2 Sekunden gedrückt, so erfolgt ein Neustart des Trainingscomputers. Die Trainings Daten werden nicht gespeichert. Die persönlichen Benutzereinstellungen unter U 1-4 bleiben erhalten und.

UP Aufwärtseinstellung von Vorgabewerten.

Durch kurzes Drücken der UP Taste erhöhen Sie die Einstellwerte der verschiedenen Funktionen > [TIME; DISTANCE, CALORIES und PULSE].

DOWN Abwärtseinstellung von Vorgabewerten.

Durch langsames Drehen des Drehknopfes nach links unten = DOWN, verringern Sie die Einstellwerte der verschiedenen Funktionen > [TIME; DISTANCE, CALORIES und PULSE].

RECOVERY

Nutzen Sie die RECOVERY-Taste zur Aktivierung der Erholungspulfsfunktion nach dem Training.

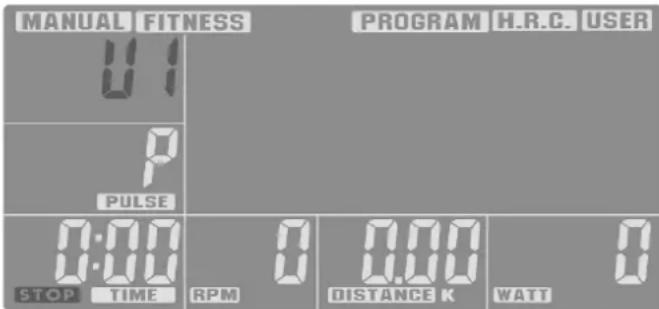

MANUAL FITNESS PROGRAM H.R.C. USER 0:1 PULSE 0:00 STOP TIME RPM 0.00 DISTANCE K WATT 0

3. Displayanzeigen

Allgemein Das Display teilt sich in vier Anzeigebereiche

1. In der oberen Zeile wird der Status oder die Auswahl der Trainingsprogramme dargestellt

1. Links oben in dem Feld wird der aktuelle Benutzer angezeigt (U 0-4) und die benutzerspezifischen Daten werden erfasst: Geschlecht, Alter und Gewicht.

Aus diesen Eingabedaten errechnet der Computer während des Trainings die Puls- und Leistungsdaten.

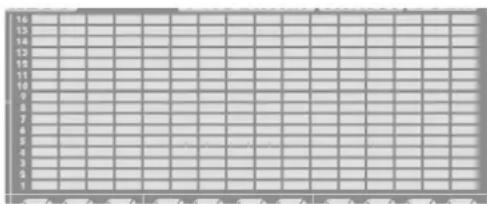

1. Die Großanzeige als grafische Darstellung des Leistungsumfangs (Streckenprofil) gibt eine einfache Orientierung innerhalb des Trainingsablaufes an. Ein Balkensegment = geringe Leistung; 16 Balkensegmente übereinander = maximale Leistung.

1. Unterhalb des Benutzerfeldes und in der gesamten unteren Displayzeile sind mehrere Segmentanzeigen nebeneinander, wo die verschiedenen Trainingsfunktionen angezeigt werden. Bei Voreinstellung dieser Funktionen blinkt jeweils die Funktionsbezeichnung > z.B. TIME.

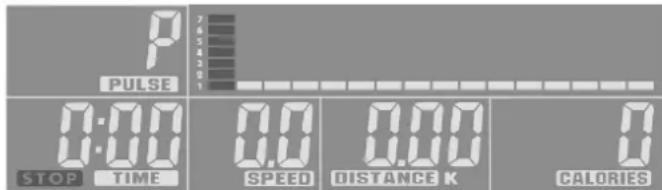

PULSE 0:00 STOP TIME 0.0 SPEED 0.00 DISTANCE K 0 CALORIES

Nach Beendigung des Trainings bleiben die Trainingsdaten erhalten, und können bei neuem Trainingsbeginn abgerufen werden. Die neuen Daten werden dann hinzugerechnet.

Trainingsprogramme (obere Displayzeile)

Die verschiedenen Trainingsprogramme werden über die Tasten UP oder DOWN angewählt, und mit ENTER bestätigt.

Die Programmunterschiede sind wie folgt definiert:

Diese Einstellung wählt man für eine individuelle Trainingssequenz, indem die einzelnen Funktionen [TIME, DISTANCE, CALORIES und PULSE] von Hand eingestellt werden.

(Einstellung siehe > Funktionen). Das Streckenprofil bleibt linear, und läuft über den eingestellten Zeitraum von links nach rechts ab. Der Widerstandwert kann während des Trainings mit UP / DOWN angehoben oder abgesenkt werden.

FITNESS Voreingestelltes Programm zum Fitnesstraining

Diese Programmeinstellung hat eine feste Zeit- und Leistungsvorgabe, und kann nicht verändert werden. Am Ende des Trainingsdurchlaufs gibt das Programm anhand der errechneten Pulsdaten eine Auswertung über den Trainingserfolg. Das wird analog der Recoveryeinstellung angezeigt mit F1 für besten Wert und F6 für schlechtesten Wert.

PROGRAM Voreingestellte Programme zum Training

Hier stehen 12 fest eingestellte Trainingsprogramme zur Verfügung. Anhand des Streckenprofils können Sie erkennen, welche Schwierigkeitsgrade die jeweilige Einstellung enthält.

H.R.C. Training anhand einer Ziel-Herzfrequenz (THR)

In dieser Programmeinstellung wird die Leistung entsprechend der voreingestellten Herzfrequenz geregelt. Dafür ist es nötig, dass der Puls während des Trainings erfasst wird.

Siehe > Möglichkeiten der Pulserfassung.

Das Programm bietet 3 voreingestellte Zielwerte an: 55, 75 und 90% des Pulswertes.

Pulswert = 220 minus Lebensalter.

Außerdem ist noch ein variabler Zielwert möglich: "Tag"

Sie können in dieser Einstellung den Zielwert selbst bestimmen. Bei Erreichen des Pulswertes während des Trainings sendet das Gerät ein Signal.

USER Trainingsprogramm durch Benutzereinstellung (User=Benutzer)

Diese Programmwahl erlaubt eine individuelle Einstellung des Streckenprofils. Es muss mindestens ein Vorgabewert gewählt werden > [TIME, DISTANCE, CALORIES oder PULSE].

Vorgaben

In der unteren Displayzeile sind einzelne Segmentanzeigen mit den verschiedenen Vorgaben und Einheiten.

PULSE Puls / Herzfrequenz

Wenn der Puls während des Trainings erfasst wird, blinkt das Herzsymbol in dieser Segmentanzeige und der Pulswert wird in Herzschlag pro Minute angezeigt. Anzeigebereich: min. 30 bis max. 240.

Wenn der Puls-Zielwert im Training erreicht wird, sendet der Computer ein Alarmsignal.

D

Funktionen und Bedienung des Trainingscomputers

TIME Trainingszeit

In diesem Display wird die Trainingszeit in Minuten und Sekunden gemessen. Anzeigebereich: min. 00:00 bis max. 99:00

RPM /SPEED Geschwindigkeit

In diesem Display wird im Wechselintervall (alle 6 Sekunden die Trittfrequenz als RPM (Round per minute = Umdrehung pro Minute und SPEED die Geschwindigkeit in km/h angezeigt. Anzeigebereich: min. 0,0 bis max 99,9 km/h

DISTANCE Trainingsstrecke

Die zurückgelegte Entfernung wird in km gemessen. Die Streckenzählung beginnt mit >0<, und kann maximal bis 99,99 km angezeigt werden. Die Zählabstufung erfolgt in 0,01 km Schritten = 10 Meter.

CALORIES Kilokalorien-, Energieverbrauch

In diesem Display wird der errechnete Kalorienverbrauch angezeigt. Der Wert wird im Training anhand der Widerstands- und Zeitmessungen ermittelt. Anzeigebereich: min. 0 bis max. 990. Die Daten dienen aber nur als grobe Richtlinie im

Vergleich der verschiedenen Übungen, und können nicht zu medizinischen Zwecken verwendet werden.

SCHLAFMODUS

Wenn keine RPM oder PULSE erfasst werden oder keine manuelle Einstellungen innerhalb von 4 Minuten vorgenommen werden, so schaltet das Gerät in den Schlafmodus.

4. Persönliche Trainingsvorgaben

Allgemein

– Ohne besondere Voreinstellungen zählen die Werte in den einzelnen Vorgaben [TIME; DISTANCE, CALORIES und PULSE] von >0< an aufwärts.
- Für ein sinnvolles Training reicht es aus, lediglich in einer Vorgabe [TIME; DISTANCE, CALORIES oder PULSE] einen Zielwert einzustellen.
- Wenn ein persönlicher Zielwert als Trainingsvorgabe eingestellt wird, zählt der Computer von diesem Wert nach unten. Bei Erreichen des Zielwertes >0< ertönt ein Signalton. Wenn danach – ohne Einstellung eines neuen Zielwertes weiter trainiert wird, zählt der Computer in diesem Modus nach Drücken der START-Taste wieder von dem voreingestellten Wert abwärts.
– Einmal eingestellte Zielwerte können während des Trainings nicht verändert werden, sondern nur nach Drücken der STOP-Taste.

Zielwertvorgabe

Die Einstellung der Zielwerte ist bei allen Vorgaben gleich:

z. B. DISTANCE

1. Drücken Sie die ENTER-Taste, bis in dem Anzeigesegment die Bezeichnung >DISTANCE< blinkt.

2. Durch Drehen in Richtung UP erhöhen sie den Wert. z.B. DISTANCE in 0,1 km Schritten.

3. Wenn Sie den Zielwert wieder reduzieren möchten, drehen Sie in DOWN Richtung. Es wird wieder von dem vorherigen Wert heruntergezählt.

4. Wenn Sie den Zielwert eingestellt haben, drücken Sie die ENTER-Taste. Der Wert ist dann in dieser Funktion gespeichert und sie gelangen in die nächste Funktion z.B. CALORIES.
5. Geben Sie möglichst nur einen Vorgabewert ein, weil sich sonst die Traningsziele überschneiden. Z.B. wenn Sie das voreingestellte Zeitziel früher erreichen würden als das voreingestellte Streckenziel.
6. Die anderen Vorgaben [TIME, CALORIES oder PULSE] werden wie unter 1-4 beschrieben ebenfalls mit den Tasten UP, DOWN und ENTER eingegeben.

Nach Abschluß aller Vorgaben beginnen Sie mit dem Training. Während des Trainings sind alle aktuellen Werte parallel nebeneinander ablesbar. Der voreingestellte Wert wird bis auf >0<heruntergezählt.

5. Training

Nach Einschalten des Gerätes (siehe Kapitel 1) und Benutzerwahl (U 0–4) blinkt die Programmzeile im oberen Displaybereich.

Sie gelangen auch in die Programmzeile im oberen Displaybereich durch kurzes Drücken der START Taste, ohne den Computer neu zu starten.

• Wählen Sie das Trainingsprogramm (MANUAL, PROGRAM, H.R.C. oder USER mit dem Drehknopf UP oder DOWN und bestätigen wieder mit ENTER.
• Wenn der von Ihnen gewählte Trainingsmodus MANUAL, PROGRAM oder USER ist und Sie einen Zielwert für die Herzfrequenz voreinstellen, wird der Computer einen optischen und akustischen Alarm abgeben, sobald der aktuelle Wert der Herzfrequenz den Zielwert erreichtig ist.

Das Streckenprofil wird gleichmäßig in einer Linie dargestellt.

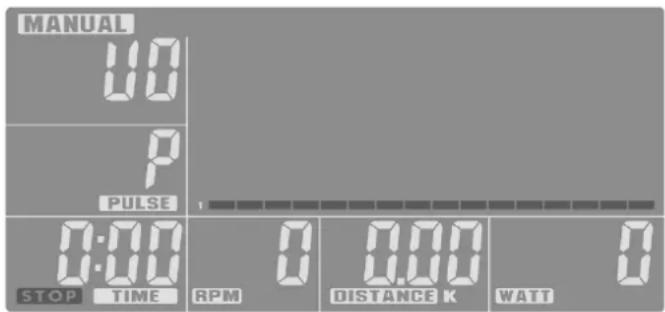

MANUAL 0.0 PULSE 1 0:00 STOP TIME RPM 0 0.00 DISTANCE K WATT

Alle Vorgabeeinstellungen sind individuell möglich. [TIME, DISTANCE, CALORIES oder PULSE]

Trainingsbeginn mit Drücken der Taste START und aktivem Training.

Mit dem Drehknopf UP und DOWN kann vor Beginn oder während des Trainings das gesamte Streckenprofil angehoben oder abgesenkt werden.

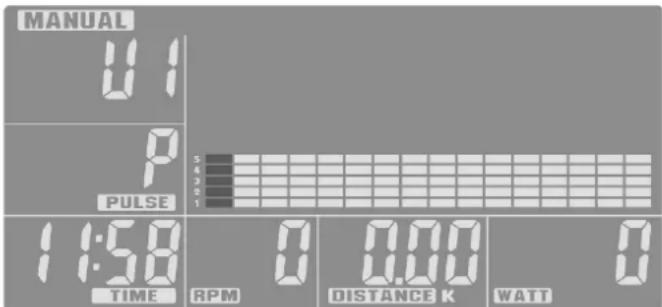

MANUAL 01 PULSE 1 5 3 2 1 11:58 TIME RPM 0 0.00 DISTANCE K WATT 0

Über die eingestellte Trainingszeit (TIME) zählt der Computer in dem Streckenprofil (Balkendiagramm) von links nach rechts mit dem blinkenden Balken den Trainingsfortlauf. Wenn der voreingestellte Wert [TIME, DISTANCE, CALORIES oder PULSE] erreicht wird, ertönt 8 Sekunden lang ein akustisches Signal. Die Trainingsdaten werden nicht weiter gezählt. Sie haben das Trainingsziel erreicht! Durch Drücken der START-Taste können Sie das Training auch fortsetzen.

FITNESS Voreingestelltes Programm zum Fitnesstraining

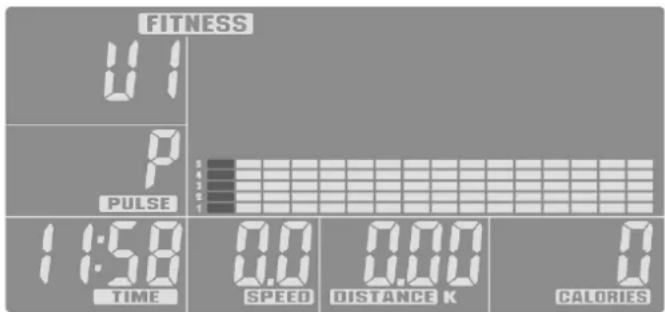

FITNESS 11 PULSE 11:58 TIME 0.0 SPEED 0.00 DISTANCE K 0 CALORIES

Diese Programmeinstellung hat eine feste Zeit- und Leistungsvorgabe, und kann nicht verändert werden. Am Ende des Trainingsdurchlaufs gibt das Programm anhand der errechneten Pulsdaten eine Auswertung über den Trainingserfolg. Das wird analog der Recoveryeinstellung angezeigt mit F1 für besten Wert und F6 für schlechtesten Wert.

12 PULSE 8.60 TIME

Training > PROGRAM

Voreingestellte Programme zum Training

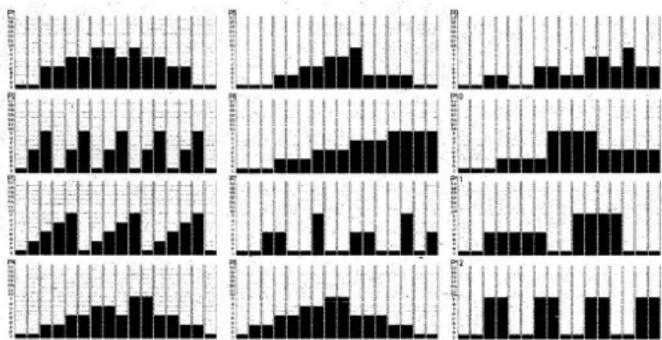

Im Trainingsmodus PROGRAM können Sie zwischen 12 verschiedenen fest eingestellten Trainingsprogrammen wählen:

Durch Bewegen des Drehknopfes in Richtung UP oder DOWN wechseln Sie zwischen den Programmen. Im Display erscheint ca. 1 Sekunde die Programmnummer (P1-6, dann wird das Streckenprofil blinkend dargestellt. Mit der Taste ENTER bestätigen

Sie die Wahl, oder wählen mit UP DOWN ein anderes Programm.

Wenn Sie ein Programm ausgewählt haben können Sie zusätzlich einen Vorgabewert [TIME, DISTANCE, CALORIES oder PULSE] eingeben.

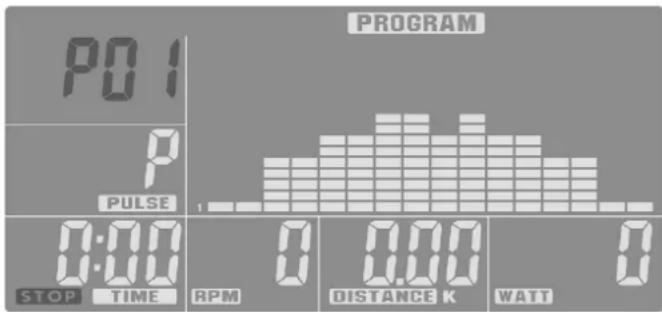

PROGRAM PO 1 P PULSE 0:00 STOP TIME RPM 0 0.00 DISTANCE K 0 WATT

Sie kommen jeweils zu der nächsten Einstellmöglichkeit durch Drücken der ENTER Taste.

Trainingsbeginn mit Drücken der Taste START und aktivem Training.

Mit dem Drehknopf UP / DOWN kann vor Beginn oder während des Trainings das gesamte Streckenprofil angehoben oder abgesenkt werden.

Über die eingestellte Trainingszeit (TIME) zählt der Computer in dem Streckenprofil (Balkendiagramm von links nach rechts mit dem blinkenden Balken den Trainingsfortlauf. Wenn der vor- eingestellte Wert [TIME, DISTANCE, CALORIES oder PULSE] erreicht wird, ertönt 8 Sekunden lang ein akustisches Signal. Die Trainingsdaten werden nicht weiter gezählt. Sie haben das Trainingsziel erreicht! Durch Drücken der START-Taste können Sie das Training auch fortsetzen.

Training > H.R.C.

Training anhand einer Ziel-Herzfrequenz (THR)

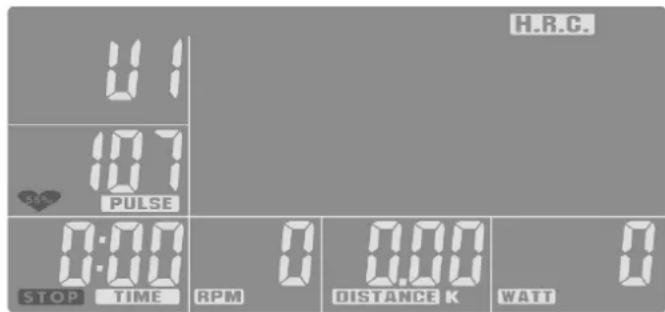

H.R.C. 0:1 10:1 PULSE 0:00 STOP TIME RPM 0.00 DISTANCE K 0 WATT

In diesem Trainingsmodus wird das Streckenprofil entsprechend der Benutzer-Eingabewerte (U 1-4) sowie der gemessenen Herzfrequenz automatisch angepasst.

Wenn Sie mit den Tasten START/STOP; UP / DOWN und ENTER den Trainingsmodus H.R.C. gewählt haben, blinkt in dem PULSE Segment das untere Herzsymbol mit dem Wert 55%. Mit dem Drehknopf haben sie die Einstellwahl von 55, 75, 90 % und der individuellen Einstellung der Ziel-Herzfrequenz „Tag“.

Die Prozentvorgaben 55%, 75% und 90% beziehen sich auf die maximale Pulsfrequenz (220 - Lebensalter) und geben 3 allgemeine Trainingsintensitäten für das Fitness-Training vor.

Funktionen und Bedienung des Trainingscomputers

• 55% der max. Herzfrequenz (220 - Lebensalter) entsprechen dem Einstiegsbereich des allgemeinen Fettverbrennungstrainings. Man kann diese Vorgabe dann auch manuell steigern auf 65%.
  -75% der max. Herzfrequenz (220 - Lebensalter) entsprechen dem Bereich für ein allgemeines Fitnesstraining.
• 90% der max. Herzfrequenz (220 - Lebensalter) eignen sich nur für kürzere submaximale Belastungsintervalle zur Leistungssteigerung im Intervalltraining.
  – Die Einstellung „Tag“ erlaubt die Vorgabe eines individuellen Pulswertes als Trainingsziel. Bei Überschreitung dieses eingestellten Wertes erfolgt ein Signal.

Nach der Wahl des THR-Wertes bestätigen Sie mit ENTER, und gelangen in die Vorgabeeinstellung.

In diesem Trainingsmodus ist es nicht möglich, zusätzlich einen PULSE-Wert einzustellen. Alle anderen Vorgaben können frei eingestellt werden. [TIME, DISTANCE oder CALORIES]

Trainingsbeginn mit Drücken der Taste START und aktivem Training.

• Der Computer verfolgt ihre aktuell gemessene Herzfrequenz-Zahl im Vergleich zu dem voreingestellten Zielwert und passt die Bremsstufe während des Trainings an.
• Wenn die aktuelle Herzfrequenz geringer als der Zielwert ist, wird die Bremsstufe alle 30 Sekunden um jeweils eine Stufe erhöht, bis der Maximalwert des Widerstandes oder die eingestellte Herzfrequenz erreicht ist.
• Wenn die aktuelle Herzfrequenz über dem Zielwert liegt, wird die Bremsstufe automatisch reduziert. Sie wird solange alle 15 Sekunden um eine Stufe reduziert, bis die eingestellte Herzfrequenz erreicht ist.
• Wenn die Bremsstufe auf 1 gesunken ist, aber die Zahl für die Herzfrequenz immer noch 1 Minute lang höher als der Zielwert ist, stoppt der Computer und ein akustisches Alarmsignal ertönt als Warnung.
• Über die eingestellte Trainingszeit [TIME] zählt der Computer in dem Streckenprofil (Balkendiagramm) von links nach rechts mit dem blinkenden Balken den Trainingsfortlauf.
• Wenn der voreingestellte Wert [TIME, DISTANCE oder CALORIES] erreicht wird, ertönt 8 Sekunden lang ein akustisches Signal. Die Trainingsdaten werden nicht weiter gezählt. Sie haben das Trainingsziel erreicht! Durch Drücken der START-Taste können Sie das Training auch fortsetzen.

Training > USER

Trainingsprogramm durch Benutzereinstellung (User=Benutzer) Im Trainingsmodus USER können Sie ein eigenes Streckenprofil entwerfen.

Die Eingabe erfolgt über den Drehknopf UP / DOWN, um die Profilhöhen einzustellen. Zum nächsten Balken gelangen Sie

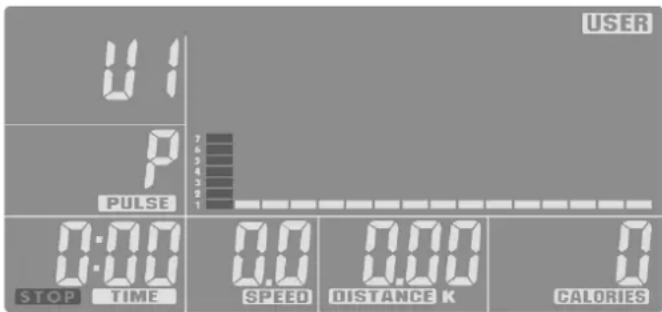

USER U1 P 7 6 5 4 3 2 1 PULSE 0:00 STOP TIME 0.0 SPEED 0.00 DISTANCE K 0 CALORIES

mit der Taste ENTER; dann wieder UP oder DOWN für Höhe usw. Programmieren Sie alle 16 Balken.

Trainingsbeginn mit Drücken der Taste START und aktivem Training. Wenn Sie ihr eigenes Streckenprofil entworfen haben, können Sie zusätzlich die Vorgabewerte einstellen. Hierzu drücken Sie die ENTER Taste 2 Sekunden. Das TIME Segment blinkt. Sie können einen beliebigen Trainingszeitwert (TIME) durch Drehen des UP / DOWN Knopfes eingeben und mit der ENTER Taste bestätigen. Sie gelangen damit zu der Wegeinstellung (DISTANCE) usw. Alle Vorgaben sind individuell möglich. [TIME, DISTANCE, CALORIES oder PULSE]. Es muss mindestens ein Vorgabewert gewählt werden. Nach Einstellung der Vorgaben, das Training mit Drücken der START-Taste und aktivem Training beginnen.

Mit dem Drehknopf UP / DOWN kann vor Beginn oder während des Trainings das gesamte Streckenprofil angehoben oder abgesenkt werden.

Über die eingestellte Trainingszeit (TIME) zählt der Computer in dem Streckenprofil (Balkendiagramm) von links nach rechts mit dem blinkenden Balken den Trainingsfortlauf. Wenn der voreingestellte Wert [TIME, DISTANCE, CALORIES oder PULSE] erreicht wird, ertönt 8 Sekunden lang ein akustisches Signal. Die Trainingsdaten werden nicht weiter gezählt. Sie haben das Trainingsziel erreicht! Durch Drücken der START-Taste können Sie das Training auch fortsetzen.

RECOVERY Erholungspulsphase

Die RECOVERY-Funktion kann nach jedem Trainingsprogramm angewendet werden.

Mit der RECOVERY-Taste erreicht man eine Erholpulsmessung zum Trainingsende. Aus Anfangs-

und Endpuls einer Minute wird die Abweichung und eine Fitnessnote ermittelt. Bei gleichem Training ist die Verbesserung dieser Note ein Maß für die Fitnesssteigerung.

Wenn Sie die Zielwerte erreicht haben beenden Sie das Training, drücken die RECOVERY-Taste, und lassen danach die Hände auf den Handpulssensoren liegen. Bei vorheriger Pulsmessung erscheint im Display 00:60 für Zeit und im PULSE-

Display blinkt der aktuelle Pulswert. Die Zeit beginnt von 00:60 herunter zu zählen. Lassen Sie die Hände auf den Handpulssensoren liegen, bis auf >0< gezählt worden ist. Rechts im Display wird ein Wert zwischen F1 und F6 angezeigt. F1 ist der beste und F6 der schlechteste Status. Nochmaliges

Drücken von RECOVERY beendet die Funktion.

5. Möglichkeiten der Pulserfassung

Die Pulsberechnung beginnt, wenn das Herz in der Anzeige im Takt Ihres Pulsschlages blinkt.

Mit Ohrclip

Der Pulssensor arbeitet mit Infrarotlicht und misst die Veränderungen der Lichtdurchlässigkeit Ihrer Haut, die von Ihrem Pulsschlag hervorgerufen werden. Bevor Sie den Pulssensor an Ihr Ohrläppchen klemmen, reiben Sie es zur Durchblutungssteigerung 10 mal kräftig. Vermeiden Sie Störimpulse.

• Befestigen Sie den Ohrclip sorgfältig an Ihrem Ohrläppchen und suchen Sie den gunstigsten Punkt für die
  Abnahme (Herzsymbol blinkt ohne Unterbrechnung auf).
• Trainieren Sie nicht direkt unter starkem Lichteinfall z.B. Neonlicht, Halogenlicht, Spot - Strahler, Sonnenlicht.
• Schließen Sie Erschutterungen und Wackeln des Ohrsensors inklusive Kabel vollkommen aus. Stecken Sie das Kabel immer mittels Klammer an Ihrer Kleidung oder noch besser an einem Stirnband fest.

Mit Brustgurt

Der interne Pulsempfänger ist kompatibel zu uncodierten POLAR Brustgurtsendern. Bei codierten Systemen können falsche Pulswerte angezeigt werden. Wir empfehlen den T34 von POLAR. Beachten Sie die dazugehörige Anleitung.

Ein Einsteckempfänger ist nicht nötig, und darf aus technischen Gründen auch nicht verwendet werden.

Mit Handpuls

Eine durch die Kontraktion des Herzens erzeugte Kleinstspannung wird durch die Handsensoren erfasst und durch die Elektronik ausgewertet

• Umfassen Sie die Kontaktflächen immer mit beiden Händen
  • Vermeiden Sie ruckartiges Umfassen
• Halten Sie die Hände ruhig und vermeiden Sie Kontraktionen und Reiben auf den Kontaktflächen

Hinweis:

Es ist nur eine Art der Pulsmessung möglich: entweder mit Ohrclip oder mit Handpuls oder mit Brustgurt. Befindet sich kein Ohrclip in der Pulsbuchse so ist die Handpulsmessung aktiviert. Wird ein Ohrclip in der Pulsbuchse eingesteckt, so wird die Handpulsmessung automatisch deaktiviert. Es ist nicht erforderlich, den Stecker der Handpulssensoren herauszuziehen.

Anmerkungen

• Wenn 4 Minuten lang kein Signal an den Computer übertragen wird, schaltet das LCD-Display automatisch ab und alle vorherigen Trainingsdaten werden gespeichert. Drücken Sie eine beliebige Taste und der Computer startet erneut.
• Wenn das Display des Computeres nicht korrekt funktioniert, trennen Sie bitte die Stromversorgung und schließen Sie das Gerät erneut an.

6. Entsorgung von gebrauchten Batterien und Akkus.

Dieses Symbol weist darauf hin, dass Batterien und Akkus nicht mit dem normalen Hausmüll entsorgt werden dürfen.

Die Buchstaben Hg (Quecksilber) und Pb (Blei) unter der durchgestrichenen Mülltonne weisen zusätzlich darauf hin, dass in der Batterie/dem Akku ein Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalten ist. Falsches Entsorgen schädigt Umwelt und Gesundheit, Materialrecycling schont kostbare Rohstoffe. Entfernen Sie bei der Stillegung dieses Produktes alle Batterien/Akkus und geben Sie sie an einer Annahmestelle für das Recycling von Batterien oder elektrischen und elektronischen Geräten ab.

Informationen über entsprechende Annahmestellen erhalten Sie bei Ihrer örtlichen Kommunalbehörde, Entsorgungsbetrieb oder der Verkaufsstelle dieses Gerätes.

	optional
	optional	optional

7. Trainingsanleitung

Zu Ihrer Sicherheit

Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen

Dieses Trainingsgerät ist speziell für den Freizeitsportler entwickelt worden. Er eignet sich hervorragend für das Herz-Kreislauf-Training.

Das Training ist methodisch nach den Grundsätzen des Ausdauertrainings zu gestalten. Dadurch werden vornehmlich Veränderungen und Anpassun gen am Herz-Kreislauf-System hervorgerufen. Hierzu zählen das Absinken der Ruhepulsfrequenz und des Belastungspulses.

Damit steht für das Herz mehr Zeit für die Füllung der Herzkammern und die Durchblutung der Herzmuskulatur (durch die Herzkranzgefäße) zur Verfügung. Ferner nehmen Atemtiefe und Menge der Luft zu, die eingeatmet werden kann (Vitalkapazität). Weitere positive Veränderungen finden im Stoffwechselsystem statt. Um diese positiven Veränderungen zu erreichen, muss man das Training nach bestimmten Richtlinien planen.

Planung und Steuerung des Trainings

Die Grundlage für die Trainingsplanung ist Ihr aktueller körperlicher Leistungszustand. Mit einem Belastungstest kann Ihr Hausarzt die persönliche Leistungsfähigkeit diagnostizieren, die die Basis für Ihre Trainingsplanung darstellt. Haben Sie keinen Belastungstest durchführen lassen, sind in jedem Fall hohe Trainingsbelastungen/Überlastungen zu vermeiden. Folgenden Grundsatz sollten Sie sich für die Planung merken: Ausdauertraining wird sowohl über den Belastungsumfang als auch über die Belastungshöhe /-intensität gesteuert.

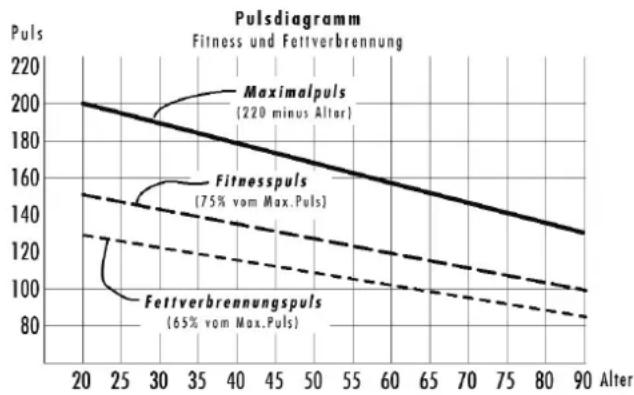

Zur Belastungsintensität

Die Belastungsintensität sollte beim Fitnessstraining bevorzugt über die Pulsfrequenz Ihres Herzens kontrolliert werden. Die maximale Herzfrequenz pro Minute > 220 minus Lebensalter - darf dabei nicht überschritten werden. Der optimale Trainingspuls wird durch Alter und Trainingsziel bestimmt.

Trainingsziel: Fettverbrennung/Gewichtsreduktion

Die optimale Pulsfrequenz wird nach der Faustformel (220 – Alter) x 0,65 berechnet.

Hinweis: Die Fettverbrennung zur Energiebereitstellung gewinnt erst ab einer Trainingsdauer von min. 30 Minuten an Bedeutung.

Trainingsziel Herz-Kreislauf-Fitness:

Die optimale Pulsfrequenz wird nach der Faustformel (220 – Alter) x 0,75 berechnet.

Die Intensität wird beim Training über die Bremsstufen von 1-16 vorgegeben. Vermeiden Sie als Anfänger ein Training mit zu hoher Bremsstufeneinstellung, da hierbei schnell der empfohlene Pulsfrequenzbereich überschritten werden kann. Beginnen Sie mit einer niedrigen Bremsstufeneinstellung und tasten Sie sich Schritt für Schritt an Ihren optimalen Trainingspuls heran. Kontrollieren Sie während des Fitnesstrainings regelmäßig, ob Sie in Ihrem Intensitätsbereich gemäß den o. g. Empfehlungen trainieren.

Als fitnesspositiv werden von Seiten der Sportmedizin folgende Belastungsfaktoren erachtet:

Trainingshäufigkeit Trainingsdauer

täglich 10 min

2-3 x wöchentlich 20-30 min

1-2 x wöchentlich 30-60 min

Anfänger sollten nicht mit Trainingseinheiten von 30-60 Minuten beginnen. Das Anfängertraining kann in den ersten 4 Wochen folgendermaßen konzipiert sein:

Trainingshäufigkeit Umfang einer Trainingseinheit

1. Woche

3 x wöchentlich 2 Minuten Training

1 Minute Pause für Gymnastik
2 Minuten Training
1 Minute Pause für Gymnastik
2 Minuten Training

2. Woche

3 x wöchentlich 3 Minuten Training

1 Minute Pause für Gymnastik
3 Minuten Training
1 Minute Pause für Gymnastik
2 Minuten Training

3. Woche

3 x wöchentlich 4 Minuten Training

1 Minute Pause für Gymnastik
3 Minuten Training
1 Minute Pause für Gymnastik
3 Minuten Training

4. Woche

3 x wöchentlich 5 Minuten Training

1 Minute Pause für Gymnastik
4 Minuten Training
1 Minute Pause für Gymnastik
4 Minuten Training

Zur persönlichen Trainingsdokumentation können Sie die erreichten Trainingswerte in der Leistungstabelle eintragen.

Vor und nach jeder Trainingseinheit dient eine ca. 5 - minütige Gymnastik dem Aufwärmen dem Cool - Down. Zwischen zwei Trainingseinheiten sollte ein trainingsfreier Tag liegen, wenn Sie im späteren Verlauf das 3 mal wöchentliche Training von 20 - 30 Minuten bevorzugen. Ansonsten spricht nichts gegen ein tägliches Training.

4. Personlige funktionsindstillinger

Generelt

Datum Belastungsstufe Kalorien (kcal) Strecke (km) Zeit (min.)

GB Date Effort stage calories (kcal) Distance (km) Time (min.)

F Date Résistance calories (kcal) Distance (km) Temps (mn.)

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit

www.kettler.de
