Giro E - Heimtrainer KETTLER - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer
Marke	Kettler
Modell	Giro E
Stromversorgung	230 V ~ 50 Hz, Netzadapter 9 V DC 1 A (Art.-Nr. 68009376)
Maximales Benutzergewicht	130 kg
Geräteklasse	HA (DIN EN ISO 20957-1:2014 / DIN EN ISO 20957-5:2017)
Bremssystem	Magnetbremse
Anzeige	Elektronischer Zähler mit Funktionen: Zeit, Distanz, Geschwindigkeit, Kalorien, Puls (Handsensor und Brustgurt)
Trainingsprogramme	HRC-Programm (Herzfrequenz) mit automatischer Widerstandsanpassung
Einstellungen	Verstellbarer Widerstand, Lenker und Sattel höhen- und tiefenverstellbar
Verwendung	Nur für den Innenbereich, Haushaltsgebrauch
Empfohlener Freiraum	Mindestens 1 Meter um das Gerät
Montage	Durch eine erwachsene Person, mitgeliefertes Schraubenmaterial, angegebenes Anzugsmoment
Wartung	Alle Schrauben und Muttern alle 1-2 Monate überprüfen, mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Nicht verwenden, wenn Teile beschädigt sind, vor der Reinigung den Netzstecker ziehen, Kinder fernhalten
Ersatzteile	Nur Original-KETTLER-Ersatzteile verwenden, Artikelnummer und Seriennummer angeben
Abmessungen (ca.)	Ca. 100 x 50 x 130 cm (L x B x H)
Gewicht (ca.)	Ca. 35 kg
Garantie	Bitte wenden Sie sich an den KETTLER-Händler

Häufig gestellte Fragen - Giro E KETTLER

Welche Netzspannung wird benötigt?

Das Gerät benötigt eine Netzsteckdose mit Schutzleiter 230 V ~ 50 Hz. Verwenden Sie ausschließlich den mitgelieferten Netzadapter (9 V DC, 1 A, Art.-Nr. 68009376).

Was ist das maximale Benutzergewicht?

Das maximale Benutzergewicht beträgt 130 kg. Aus Sicherheitsgründen diese Grenze nicht überschreiten.

Wie stelle ich den Widerstand ein?

Der Widerstand wird über den elektronischen Zähler eingestellt. Die Intensität hängt von der Trittfrequenz ab. Das Gerät ist mit einer Magnetbremse ausgestattet.

Kann ich wiederaufladbare Batterien verwenden?

Nein, verwenden Sie keine wiederaufladbaren Batterien. Verwenden Sie ausschließlich Standard-Alkalibatterien, wenn das Gerät mit Batterien betrieben wird.

Wie warte ich mein Heimtrainer?

Überprüfen Sie alle Schrauben und Muttern alle 1 bis 2 Monate. Reinigen Sie mit einem trockenen Tuch. Vermeiden Sie Flüssigkeiten (Schweiß, Getränke) auf dem Gerät, um Korrosion zu verhindern.

Was tun, wenn das Pulssignal verloren geht?

Bei Signalverlust bleibt die Leistung 60 Sekunden konstant und nimmt dann ab. Überprüfen Sie Ihren Pulssensor (Ohr, Hand oder Brustgurt). Das HRC-System passt den Widerstand je nach Puls an.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Feuchtigkeit und Staub könnten die elektronischen und mechanischen Komponenten beschädigen.

Wo finde ich Ersatzteile?

Bestellen Sie Ersatzteile bei einem KETTLER-Händler unter Angabe der Artikelnummer, der Teilenummer und der Seriennummer. Verwenden Sie ausschließlich Original-KETTLER-Ersatzteile.

Ist es normal, beim Rückwärtstreten ein Geräusch zu hören?

Ja, ein leichtes Geräusch beim Rückwärtstreten ist technikbedingt und beeinträchtigt die Funktion nicht. Der normale Geräuschpegel des Geräts ist gering.

Wie erkenne ich, ob das Gerät sicher ist?

Das Gerät entspricht der Norm DIN EN ISO 20957 Klasse HA. Überprüfen Sie vor jeder Benutzung, ob alle Schrauben und Verbindungen fest sitzen. Wenn Teile beschädigt sind, stellen Sie die Nutzung ein und ersetzen Sie diese.

BEDIENUNGSANLEITUNG Giro E KETTLER

DE Wichtige Hinweise ....4

EN Important Information....7

FR Remarques importantes....10

i

35,7 kg

35,7 kg

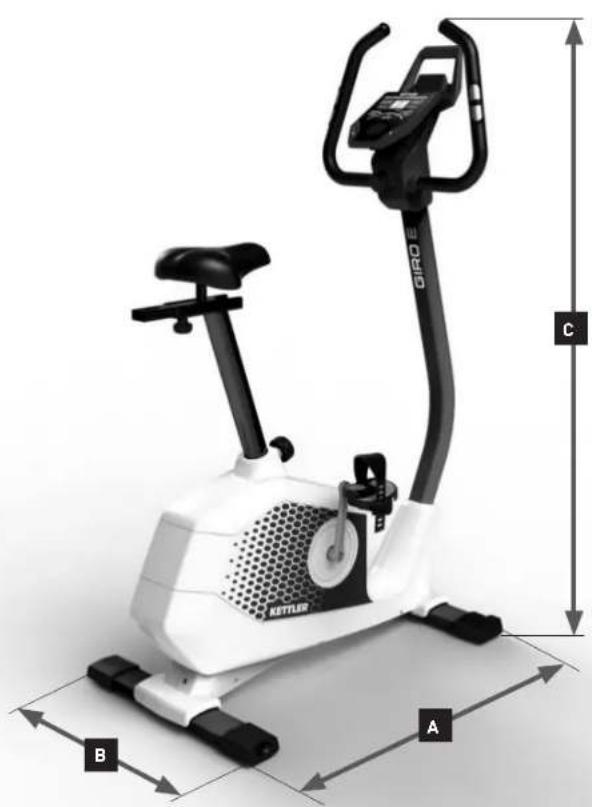

A x B x C (m)

1,10×0,55×1,47

max. 130 kg

\~30 - 45 Min.

DE WICHTIGE HINWEISE

Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Bewahle diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. des Symbol △ weist auf einen wichtigen Warnhinweis hin.

ZU IHRER SICHERHEIT

• Dieses Gerät kann von Personen ab 14 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  ⚠️ WARNUNG! Verwenden Sie keine wiederaufladbaren Batterien.
  ⚠ GEFAHR! Halten Sie während der Montage des Produktes Kinder fern (Verschluckbare Kleinteile).
  ⚠ GEFAHR! Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. – Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose.
  ⚠ GEFAHR! Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
  ⚠ GEFAHR! Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
  ⚠ GEFAHR! Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.
  ⚠ GEFAHR! Bei allen Reparatur-, Wartungs- und Reinigungsarbeiten unbedingt den Netzstecker ziehen.
  ⚠ GEFAHR! Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
  GEFAHR! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl sofort

das Training.

⚠ GEFAHR! Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).
⚠ GEFAHR! Achten Sie unbedingt darauf, dass das Elektrokabel nicht eingeklemmt oder zur „Stolperfalle“ wird.
⚠️ WARNUNG! Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
⚠️ WARNUNG! Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
⚠️ WARNUNG! Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch

geschultem Fachpersonal zulässig.

⚠️ WARNUNG! Das Trainingsgerät ist ausschließlich für den Heimgebrauch bestimmt.

• Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
• Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
• Führen Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel- und Griffbügelbefestigung.
• Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogramms sein. Falsches oder übermäßiges Training kann zu Ge-

sundheitsschäden führen.

• Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
• Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
• Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen behalten wir uns vor.
• Der Standort des Geräts muss so gewählt werden, dass ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Nähe von Hauptlaufrichtungen sollte das Aufstellen unterbleiben. Der Freibereich muss umlaufend mindestens 1 Meter größer als der Übungsbereich sein. – Achten Sie darauf, dass sich niemand außer dem Trainierenden im Freibereich aufhält solange das Gerät in Bewegung ist.
• Beachten Sie die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
• Verwenden Sie keine Mehrfachsteckdosen zum Anschluss! Bei Verwendung eines Verlängerungskabels muss dieses den VDE-Richtlinien entsprechen.
• Ziehen Sie bei längerem Nichtgebrauch den Netzstecker des Gerätes aus der Steckdose.
• Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 130 kg geeignet.
• Während des Trainings darf sich niemand im Bewegungsbereich der trainierenden Person befinden.

• Auf diesem Trainingsgerät dürfen ausschließlich Übungen aus der Trainingsanleitung durchgeführt werden.

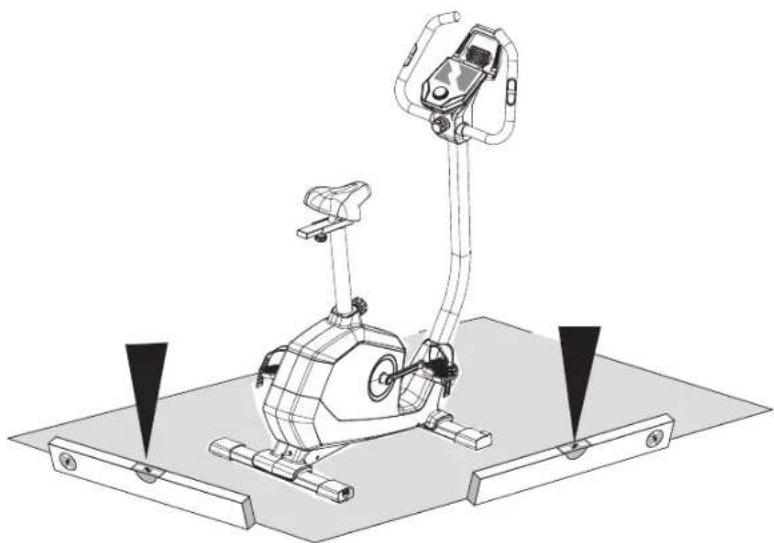

• Das Trainingsgerät muss auf einem waagerechten Untergrund aufgestellt werden. Legen Sie zur Stoßdämpfung geeignetes Puffermaterial unter (Gummimatten, Bastmatten oder dgl.). Nur für Geräte mit Gewichten: Vermeiden Sie harte Aufschläge der Gewichte.

• Achten Sie bei der Montage des Produktes auf die empfohlenen Drehmomentangaben ( = xx Nm).
• Die tatsächliche erbrachte menschliche Leistung kann von der angezeigten mechanischen Leistung abweichen.
• Beachten Sie bei Geräten ohne Freilauf, dass die sich bewegenden Teile nicht unmittelbar angehalten werden können.
• Dieses Symbol ♣ weist auf Geräte der Schutzklasse I hin.
• Dieses Symbol ☐ weist auf Geräte der Schutzklasse II hin.
• Dieses Symbol klasse III hin. ◇ weist auf Geräte der Schutz-
• Das Trainingsgerät entspricht der DIN EN ISO 20957-1:2014/DIN EN ISO 20957-5:2017, Klasse HA.
• Das Gerät darf nur mit den mitgelieferten Netzteilen benutzt werden.

HRC Training

⚠️ WARNUNG! Bei Verlust des Pulssignals wird die Leistung vom Gerät ca. 60 Sekunden lang konstant bleiben und dann langsam heruntergeregelt. Prüfen Sie bitte Ihr Pulsmesssystem (Ohrclip, Handpuls oder Brustgurt), sodass das Pulssignal von der Elektronik wieder erfasst werden kann.

MONTAGEHINWEISE

⚠ GEFAHRI Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr!
⚠️ WARNING! Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
- Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlass für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
- Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der

einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.

• Die Montage des Gerätes muss sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
• Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein.
• Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließend ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbin-

DE

dungen nach dem Montageschritt auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.

- Aus fertigungstechnischen Gründen behalten wir uns die

Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

- Bitte stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle Körpergröße komfortable Trainingsposition finden.

ZUR HANDHABUNG

• Stellen Sie sicher, dass der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
• Eine Verwendung des Gerätes in direkter Nähe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
• Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, dass durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie Kinder dennoch an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
• Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Geräusche beim Rückwärtstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.

• Für die einwandfreie Funktion der Pulserfassung ist eine Spannung von mindestens 2, 7 Volt an den Batterieklemmen erforderlich (bei Geräten ohne Netzanschluss).

• Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

• Bei dem Gerät handelt es sich um ein drehzahlabhängig arbeitendes Trainingsgerät.
• Das Gerät verfügt über ein magnetisches Bremssystem.
• Das Ergometer ist für den Gebrauch in Innenräumen bestimmt.
• Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur original KETTLER-Ersatzteile.
• Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).
• Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!

ERSATZTEILBESTELLUNG

• Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötig-
  Handhabung) an.
• Bestellbeispiel: Art.-Nr. xxxxx-yyy / Ersatzteil-Nr. 00000000 / 1Stück / Serien-Nr.:

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

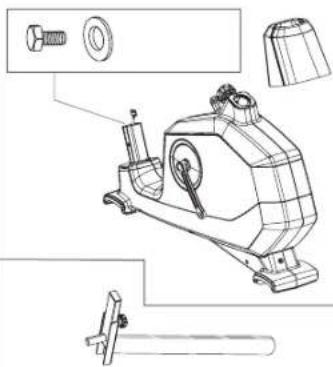

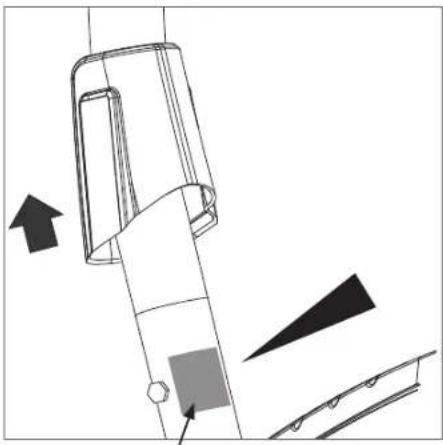

TYPENSCHILD

DE Beispiel Typenschild - Seriennummer

EN Example Type label - Serial number

FR

	1x
	1x
	1x
	1x
	1x
	1x
	1x
	1x
	1x

	1x
	1x
	4x
	1x
	2x
	4x
	2x
	1x
	4x
	1x

	1x
	1x
M8x60	4x
M7x30	1x
ø 7 mm	2x
ø 8x19	4x
ø 7 mm	2x
ø7x35	1x
2,9x30	4x
2,9x16	1x

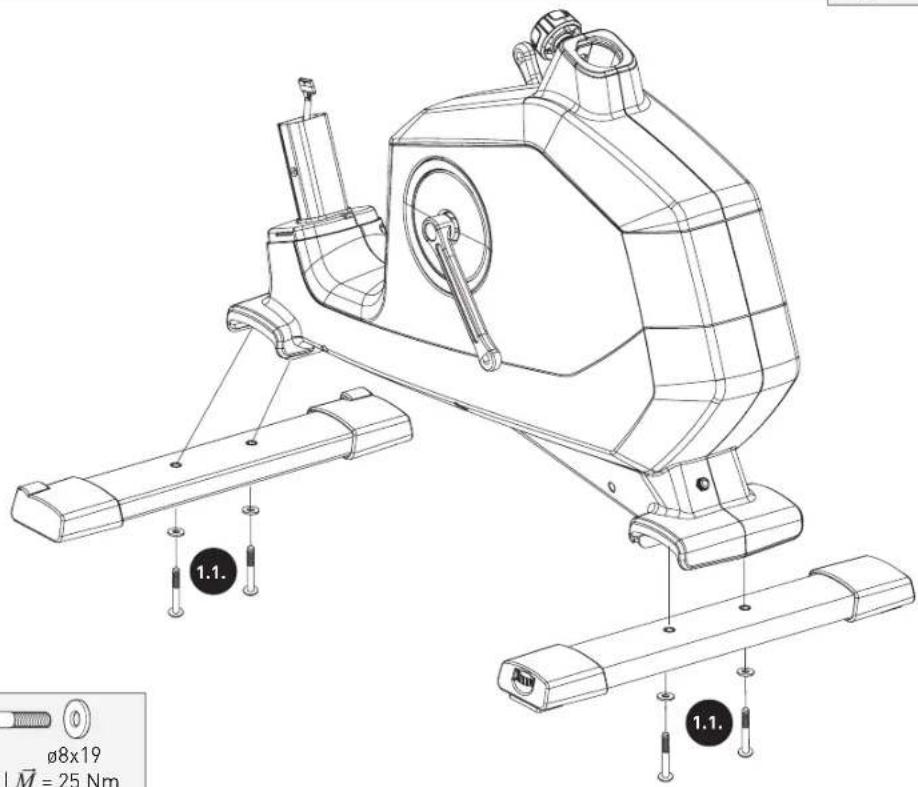

1.

1.1.
4x

M8x60 ∅8x19
SW6 | = 25 Nm

1.

DE ACHTUNG! Betrieb nur mit Original Netzteil zulässig. Ansonsten Gefahr der Beschädigung.

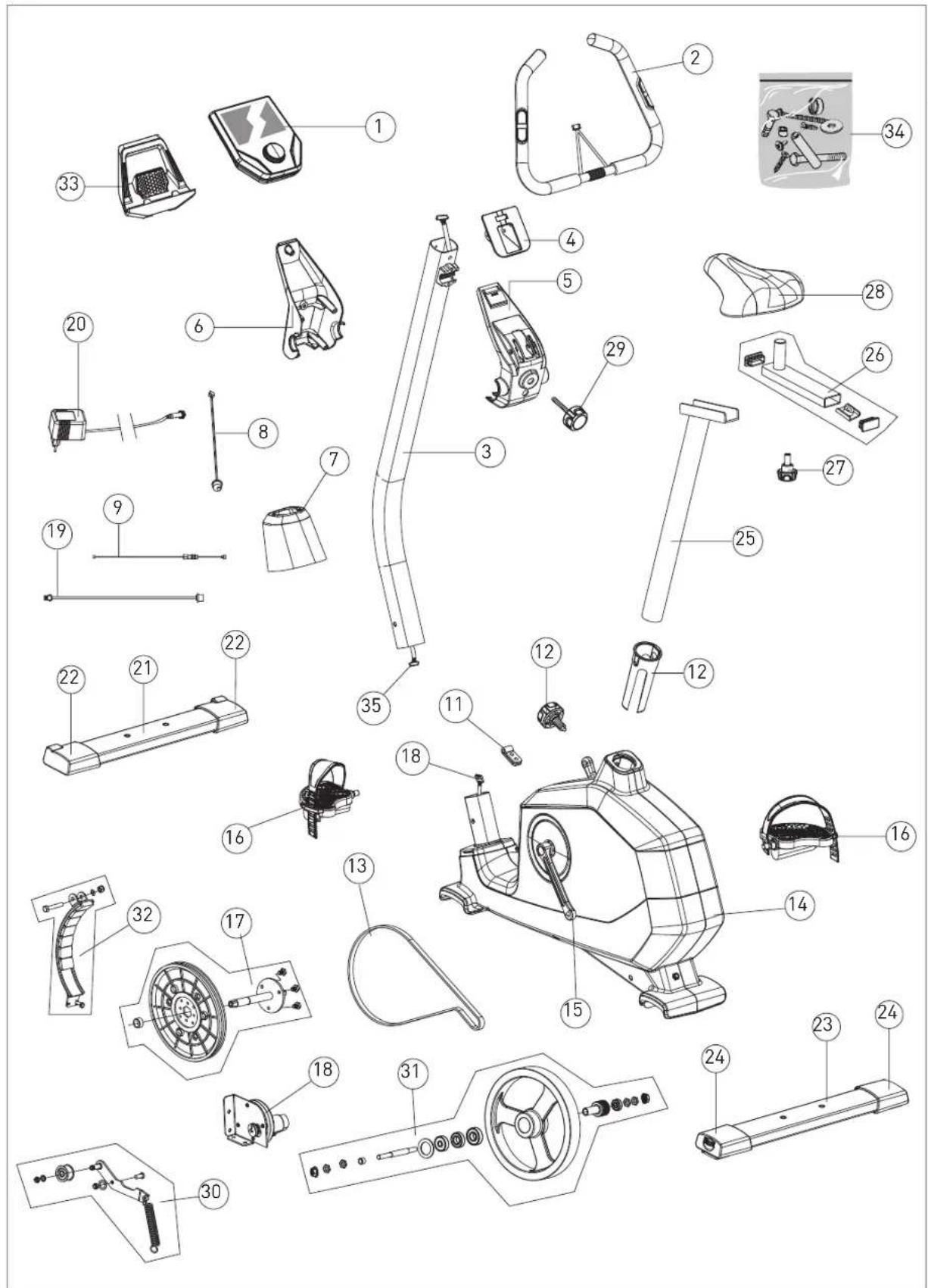

ERSATZTEILBESTELLUNG

EN Spare parts order

FR

Giro E
1	1x
21x	68009751	68009751
31x	69050061	69050065
41x	68009770	68009770
51x	68009778	68009778
61x	68009779	68009779
71x	69050062	69050066
8	1x
91x	68009803
101x	68009089	68009089
111x	68009794	68009794
121x	68009011	68009011
131x	68009049
141x	69050063	69050067
151x	68009369	68009369
161x	68009371
171x	68009016	68009016
181x	68009057
191x	68009784
201x	68009376
211x	68009762	68009762
221x	68009763
231x	68009764	68009764
241x	68009765
251x	68009298	68009298
261x	68009374
271x	68009768	68009768
281x	68009054	68009054
291x	68009375	68009375
301x	68009056	68009056
311x	68009058
321x	68009057	68009057
331x		68009756
341x	68009805	68009805
351x	68009806	68009806

ERSATZTEILBESTELLUNG
