BEDIENUNGSANLEITUNG X3 KETTLER

Trainings- und Bedienungsanleitung

X3

X5

FREIZEIT MARKE KETTLER

Inhaltsverzeichnis

Sicherheitshinweise 2

• Service 2
- Ihre Sicherheit 2

Kurzbeschreibung 3

• Funktionsbereich / Tasten 4
  • Anzeigebereich / Display 5-7
• Anzeigewerte 7

Schnellstart (Zum Kennenlernen) 7

• Trainingsbeginn 7
• Trainingsende 7
  • Schlummermodus 7

Training 8

... durch Belastungsvorgaben

• Count-Up 8
• Count-Down 8
  • Vorgabenbereich 8 Zeit 8

Energie 8
Strecke 8
Alter 9
Maximalpuls 9
Zielpulsauswahl (Fat/Fit/Man.) 9
- Zielpulseingabe 9

• Trainingsbereitschaft 9
• Leistungsprofile 1 – 6 10
• Umschaltung Zeit/Strecke 10

... durch Pulsvorgaben

• HRC1 – Count-Up 11
• HRC2 - Count-Down 11

Trainingsfunktionen

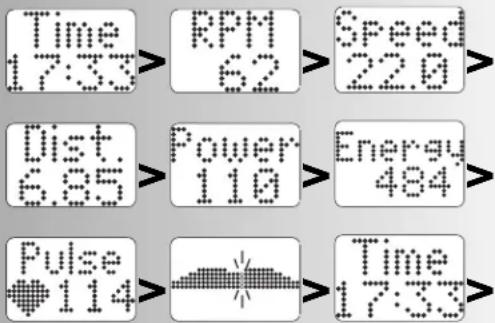

• Anzeigewechsel 11
• Profilverstellung 12
• Drehzahlabhäng/-unabhängig 12
• Trainingsunterbrechung/-ende 12
• Trainingswiederaufnahme 12

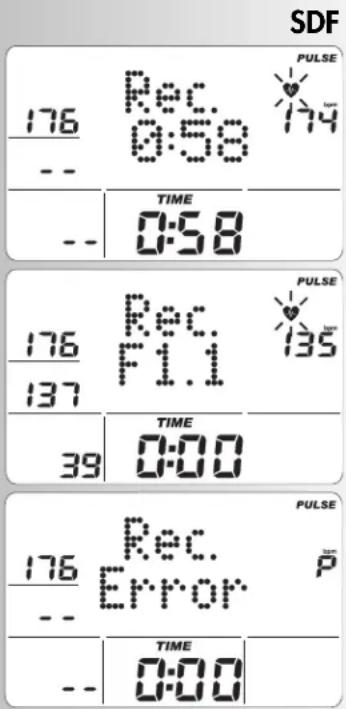

• Recovery (Erholpulsmessung) 13

Eingaben und Funktionen

• Tabelle: Eingaben/Funktionen 13
• Tabelle: Pulsereignisse 13

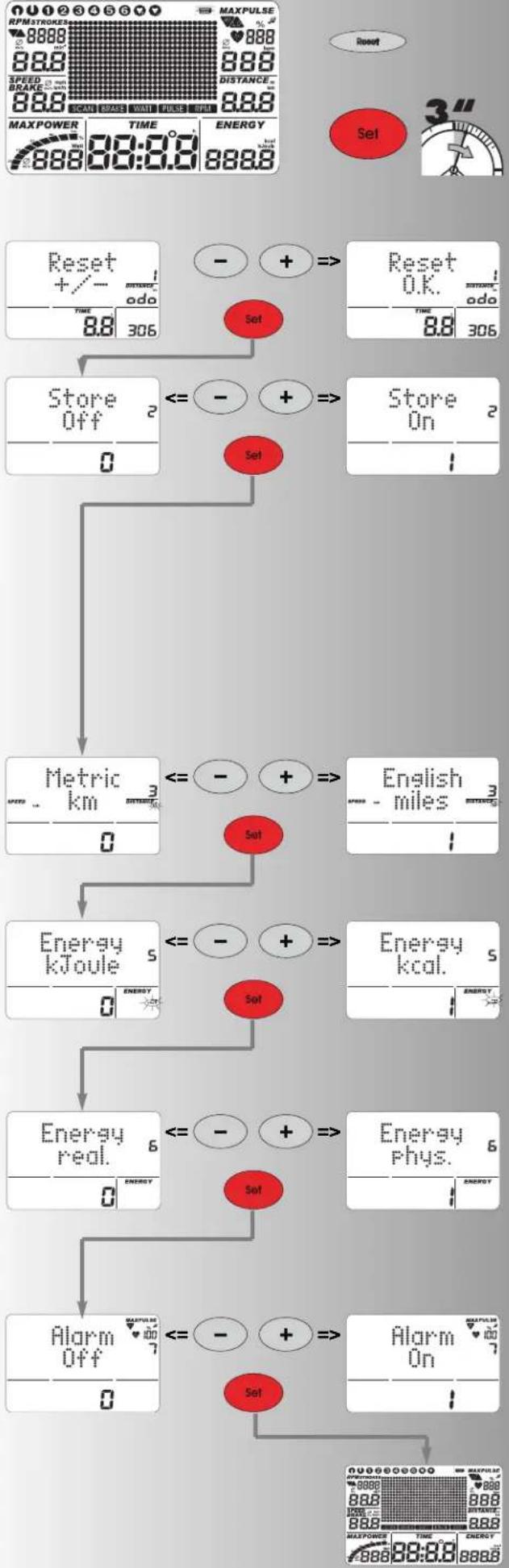

Individuelle Einstellungen

• Löschen der Gesamtkilometer 14
• Speichern von Vorgaben 14
• Wahl: KM/Meilen -Anzeige 14
• Wahl: kJoule/Kcal-Anzeige 14
• Wahl: Energieanzeige real/phys. 14
• Alarmton EIN/AUS 14

Allgemeine Hinweise

• Systemtöne 15

• Recovery 15
• Profilanzeige im Training 15
• Drehzahlunabhängiger Betrieb 15
• Pfeile Auf / Ab 15
• Drehzahlabhängiger Betrieb 15
• Durchschnittswertberechnung 15
• Hinweise zur Pulsmessung 15

Mit Ohrclip 15

Mit Handpuls 15

Mit Brustgurt 15

• Störungen beim Computer 15
• Hinweise zur Schnittstelle 15

Trainingsanleitung

• Ausdauertraining 16

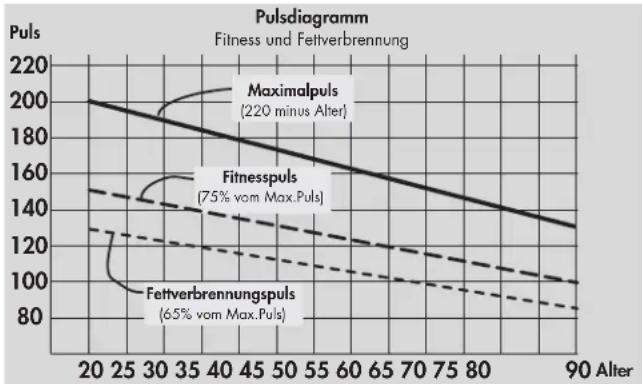

• Belastungsintensität 16
• Belastungsumfang 16

Glossar

Dieses Zeichen gibt in der Anleitung einen Hinweis auf das Glossar. Dort wird der jeweilige Begriff erklärt.

Sicherheitshinweise

Beachten Sie folgende Punkte zu Ihrer eigenen Sicherheit:

• Die Aufstellung des Trainingsgerätes muß auf einem dafür geeigneten, festen Untergrund erfolgen.
• Vor der ersten Inbetriebnahme und zusätzlich nach ca. 6 Betriebstagen sind die Verbindungen auf festen Sitz zu überprüfen.
• Um Verletzungen infolge Fehlbelastung oder Überlastung zu verhindern, darf das Traningsgerät nur nach Anleitung bedient werden.
• Eine Aufstellung des Gerätes in Feuchträumen ist, auf Dauer gesehen, wegen der damit verbundenen Rostbildung nicht zu empfehlen.
• Überzeugen Sie sich regelmäßig von der Funktionsfähigkeit und dem ordnungsgemäßen Zustand des Trainingsgerätes.
• Die sicherheitstechnischen Kontrollen zählen zu den Betreiberpflichten und müssen regelmäßig und ordnungsgemäß durchgeführt werden.
• Defekte oder beschädigte Bauteile sind umgehend auszutauschen.

Verwenden Sie nur Original KETTLER Ersatzteile.

- Bis zur Instandsetzung darf das Gerät nicht benutzt werden.

- Das Sicherheitsniveau des Gerätes kann nur unter der Voraussetzung gehalten werden, dass es regelmäßig auf Schäden und Verschleiß geprüft wird.

Zu Ihrer Sicherheit:

- Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.

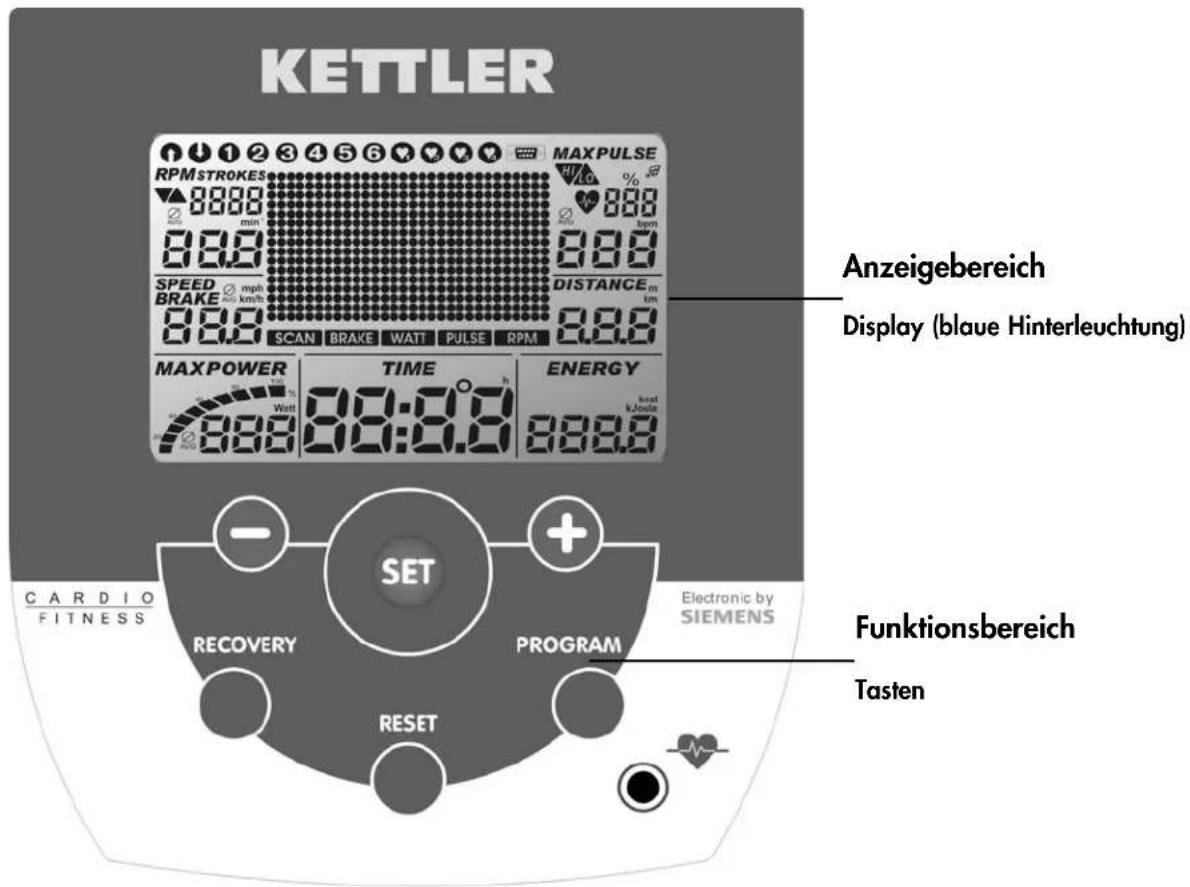

Kurzbeschreibung

Das Elektronik hat einen Funktionsbereich mit Tasten und einen Anzeigebereich (Display) mit veränderlichen Symbolen und Grafik.

KETTLER RPMSTROKES 88.00 mm 88.0 SPEED BRAKE 2 mph km/h 88.0 MAX PULSE 7% 2 km 88.0 88.0 88.0 SCAN BRAKE WATT PULSE RPM Distance m km 88.0 MAXPOWER Watt TIME 09:09 ENERGY 88.0 C A R D I O F E T N E S S F u n k t i o n s b e r i c h E l e c t r o n i c y by SIEMENS RECOVERY PROGRAM RESET F u n k t i o n s b e r i c h Tasten Anzeigebereich Display (blaue Hinterleuchtung)

Trainings- und Bedienungsanleitung

Kurzanleitung

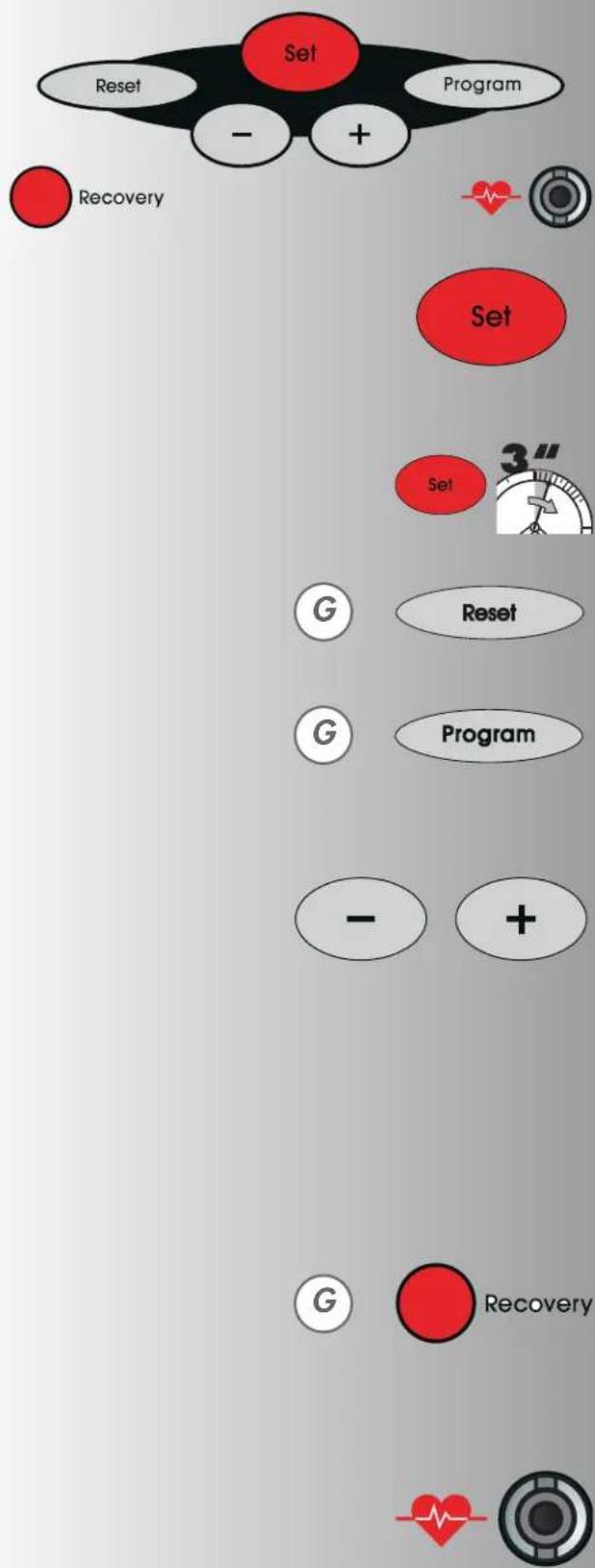

Funktionsbereich

Die sechs Tasten werden im Folgenden kurz erklärt.

Die genauere Anwendung wird in den einzelnen Kapiteln erläutert. In diesen Beschreibungen werden die Namen der Funktionstasten auch so verwendet.

SET (kurz drücken)

Mit dieser Funktionstaste werden Eingaben aufgerufen. Die eingestellten Daten werden übernommen.

Ergoracer: Im Training Wechsel zwischen drehzahlunabhängiger auf drehzahlabhängige Betriebsart.

SET (länger drücken)

Bei der Anzeige aller Segmente: Aufruf "Individuelle Einstellungen"

Reset

Mit dieser Funktionstaste wird die aktuelle Anzeige gelöscht für einen Neustart.

Programm

Mit dieser Funktionstaste werden die verschiedenen Programme gewählt.

Nochmaliges Drücken > nächstes Programm

Längeres Drücken > Programmdurchlauf

Minus - / Plus + Tasten

Mit diesen Funktionstasten werden vor dem Training in den verschiedenen Menüs Werte verändert und im Training die Leistung verstellt.

• weiter "Plus"
• oder zurück "Minus"
• längeres Drücken > schneller Wechsel
• "Plus" und "Minus" zusammen gedrückt:
  • Leistung springt auf 25 Watt
• Programme springen auf Ursprung
  • Werteeingabe springt auf Aus (Off)

RECOVERY

Mit dieser Funktionstaste wird die Erholungsplus-Funktion gestartet.

Bemerkung:

Weitere Funktionen der Tasten werden an passender Stelle in der Bedienungsanleitung erklärt.

Pulsmessung

Die Pulsmessung kann über 2 Quellen erfolgen:

1. Ohrclip (im Lieferumfang enthalten) Der Stecker wird in die Buchse eingesteckt;
2. Brustgurt ohne Empfänger
   . Der Empfänger ist in dieser Elektronik hinter der Anzeige eingebaut. Ein eingesteckter Ohrclip muss entfernt werden..

(Brustgurte gehören nicht immer zum Lieferumfang)

Der POLAR-Brustgurt T34 ohne Einsteckempänger ist als Zubehör (Art.-Nr. 67002000) erhältlich.

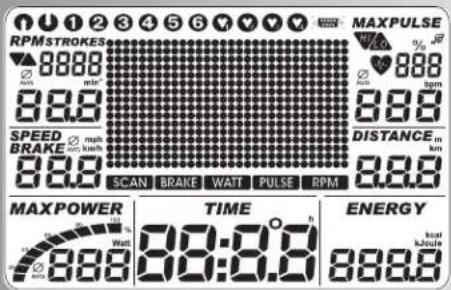

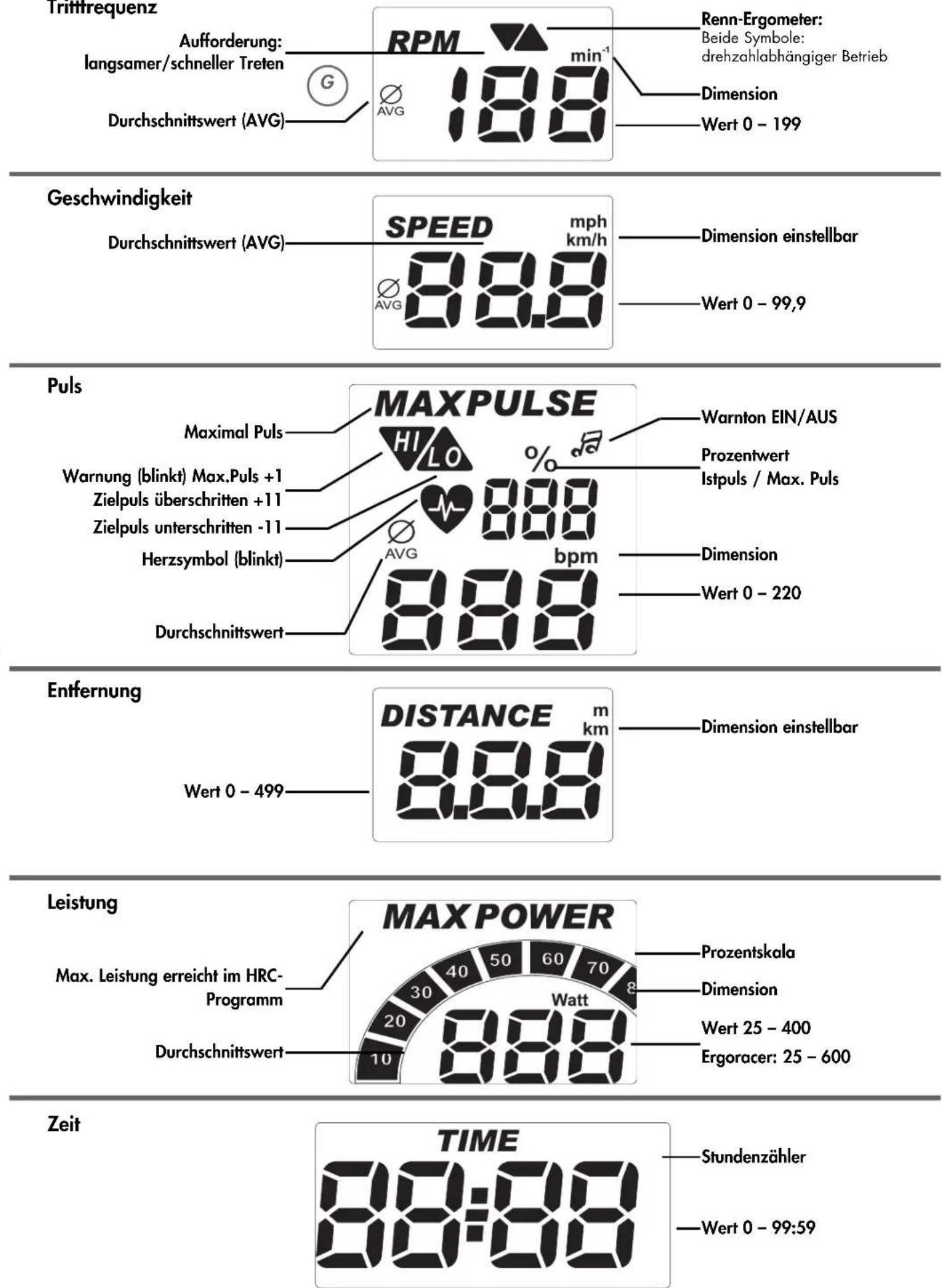

Anzeigebereich / Display

Der Anzeigebereich (Display genannt) informiert über die verschiedenen Funktionen und jeweils gewählten Einstellmodi.

Die Programme unterscheiden sich durch ihre Zählweise.

Programme

Leistungen über die Zeit oder Strecke

Vorgegebene Profile 1–6

Pulsgesteuerte Programme: HRC1/HRC2

Zielpuls über die Zeit

Zwei Programme, die durch vorgegebenen Pulswert die Leistung regeln.

Schnittstelle

Wenn dieses Symbol erscheint, besteht eine Datenverbindung zu einem PC.

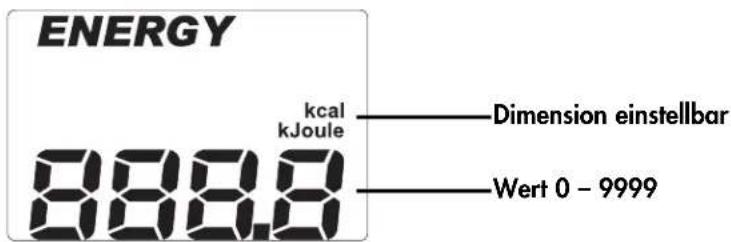

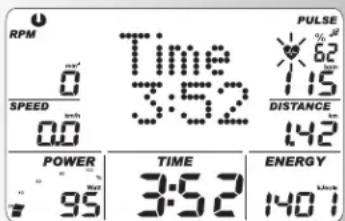

Anzeigewerte

Die Beispielanzeigen zeigen den Betrieb als Rad-Ergometer.

Bei übereinstimmender Drehzahl mit den Beispielanzeigen liegen die Werte für Geschwindigkeit und Entfernung bei Cross-Ergometern niedriger und bei Renn-Ergometern höher.

Bei 60 min ^-1 (RPM)

Rad-Ergometer: = 21,3 km/h

Cross-Ergometer = 9,5 km/h

Renn-Ergometer = 25,5 km/h

1 2 3 4 5 6 V V V RPM STROKES 88.0 min 88.0 MAXPULSE 88.0 km 88.0 SPEED BRAKE 88.0 SCAN BRAKE WATT PULSE RPM 88.0 DISTANCE in km 88.0 MAXPOWER 99.0 Watt TIME 88:8.0 h ENERGY 88.0 kcal kJoule

123456

Trainings- und Bedienungsanleitung Trittfrequenz

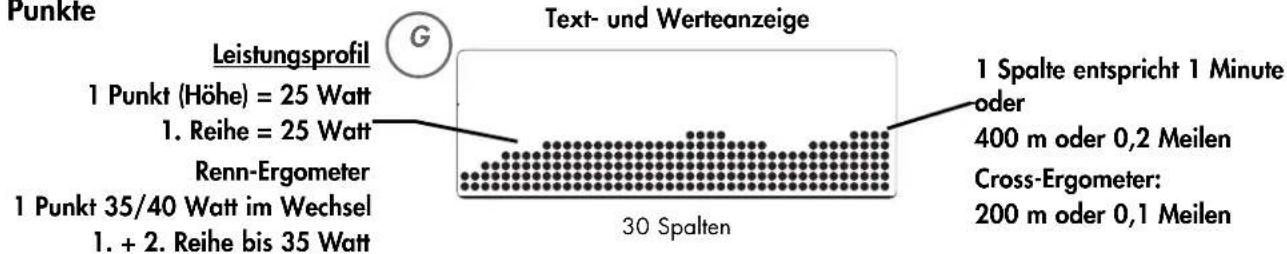

Punkte

Schnellstart (Zum Kennen lernen)

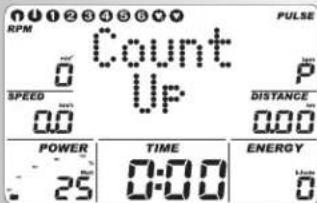

Trainingsbeginn:

ohne besondere Einstellungen

• Begrüßungsbild beim Einschalten
Anzeige der Gesamtkilometer und der Gesamttrainingszeit

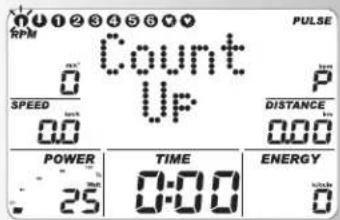

- Nach 3 Sekunden: Anzeige "Count Up"; alle Werte zeigen 0; Leistung zeigt 25 Watt
- Trainingsbeginn

Anzeige

Geschwindigkeit, Entfernung, Energie, Zeit, Umdrehung und Leistung

Ändern der Leistung während des Trainings:

• "Plus": Anzeige Wert in dem Fenster "Power" wird in 5-er Schritten erhöht.
• "Minus" reduziert in 5-er Schritten

Fortsetzung des Trainings mit dieser Einstellung. Zwischenzeitliche Leistungsveränderungen sind jederzeit möglich.

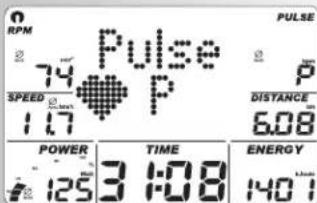

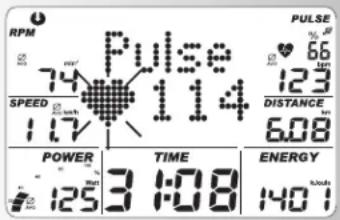

Trainingsende

• Durchschnittswerte (∅):

Anzeige

Geschwindigkeit, Umdrehung, Leistung und Puls (falls Pulserfassung aktiv)

• Gesamtwerte Entfernung, Energie und Zeit

Schlummermodus (Standby)

Gerät schaltet 4 Minuten nach Trainingsende in den Schlummermodus. Beliebige Taste drücken Anzeige beginnt wieder mit "Count Up".

DISTANCE ODO TIME 0.8 8

RPM Count SPEED UP PULSE DISTANCE 000 POWER 25 TIME 0:00 ENERGY 0

0 RPM 73 SPEED 18.8 TIME 7:33 PULSE DISTANCE_ 2.03 POWER 100 TIME 7:33 ENERGY 138

RPM 2 74 Pulse SPEED 1.17 P PULSE 8 P DISTANCE 6.08 POWER TIME ENERGY 125 3:08 1407

Trainings- und Bedienungsanleitung

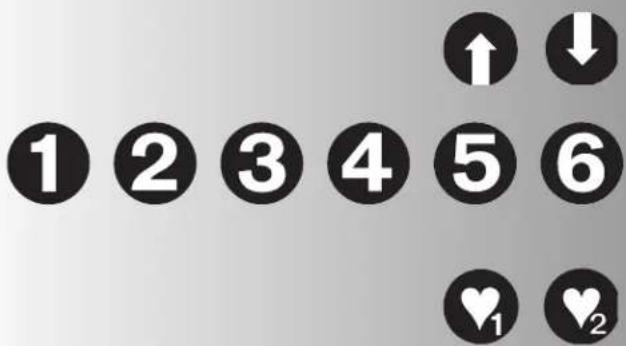

1 2 3 4 5 6 ♥₁ ♥₂

Count UP PULSE SPEED 0 0.0 P DISTANCE 0.00 POWER TIME ENERGY 25 0:00 0

Der Computer ist mit 10 Trainingsprogrammen ausgestattet. Sie unterscheiden sich deutlich in der Belastungsintensität und -dauer.

1. Training durch Leistungsvorgaben

a) Manuelle Leistungseingaben

2. Training durch Pulsvorgaben

Manuelle Pulsvorgaben

Training durch Leistungsvorgaben

a) Manuelle Leistungseingaben

- "PROGRAM" drücken bis: Anzeige: "Count Up" Training beginnen, alle Werte zählen hoch.

Oder

• "SET" drücken: Vorgabenbereich
• "Plus" oder "Minus": Leistung verändern. Trainingsbeginn alle Werte zählen hoch.

• "PROGRAM" drücken bis: Anzeige: "Count Down" Das Programm zählt von eingegebenen Werten nach unten > 0. Wenn keine Eingabe erfolgt, beginnt das Training im Programm "Count Up". Zum Programmstart muss mindestens eine Eingabe für Zeit, Energie oder Strecke vorhanden sein.
• "SET" drücken: Vorgabenbereich

Vorgabenbereich

Anzeige: Zeitvorgabe "Time"

Zeitvorgabe

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 45:00) Mit "SET" bestätigen.

Anzeige: nächstes Menü Energievorgabe "Energy"

Energievorgabe

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 1500) Mit "SET" bestätigen.

Anzeige: nächstes Menü Streckenvorgabe "Dist."

Streckenvorgabe

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 14,00) Mit "SET" bestätigen.

Anzeige: nächstes Menü Alterseingabe "Age"

Alterseingabe

die Eingabe des Alters dient zur Ermittlung und zur Überwachung des Maximalpulses (Symbol HI, Warnton falls aktiviert).

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 34) Dar-aus errechnet sich bei der Eingabe nach der Beziehung (220 - Alter) der Maximalpuls von 186

Mit "SET" bestätigen.

Anzeige: nächstes Menü Maximalpulsvorgabe "Max"

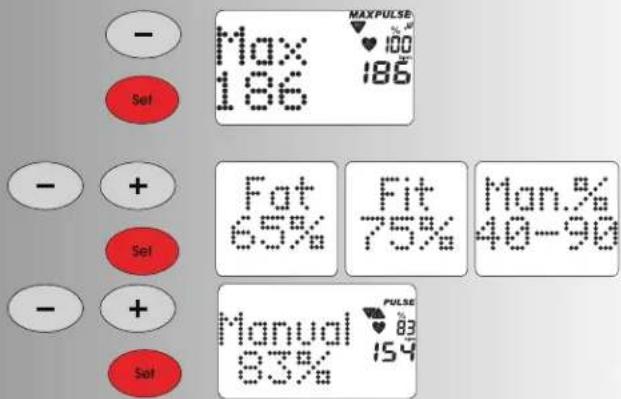

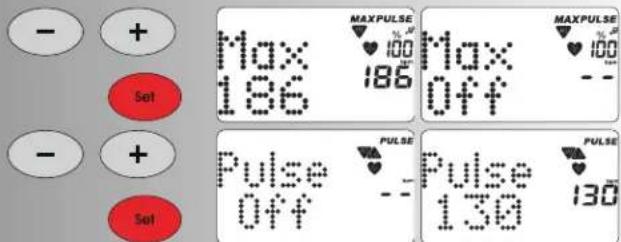

Maximalpulseingabe

- Mit "Minus" Werte eingeben Max Pulse kann nur reduziert werden! Mit "SET" bestätigen.

Anzeige: nächstes Menü Zielpulsauswahl "Fat 65%"

Zielpulsauswahl

• Mit "Plus" oder "Minus" Auswahl treffen
• Fettverbrennung 65%, Fitness 75%, Manuell 40 - 90 % Mit "SET" bestätigen (z.B. Manuell 40 - 90 %)
• Mit "Plus" oder "Minus" Werte eingeben (z.B. Manuell 83) Mit "SET" bestätigen (Vorgabenmodus beendet)

Anzeige: Trainingsbereitschaft mit allen Vorgaben

Oder

Zielpulseingabe die Eingabe 40 - 200 dient zur Festlegung und Überwachung eines altersunabhängigen Trainingspulses (Symbol HI, Warnton falls aktiviert, keine Maximalpulsüberwachung). Dazu muß die Maximalpulseingabe auf "Off" stehen.

- Mit "Plus" oder "Minus" die Maximalpuls Überwachung abwählen. Anzeige: "Max Off" Mit "SET" bestätigen.

Anzeige: nächste Vorgabe "Zielpuls" (Pulse)

- Mit "Plus" oder "Minus" Wert eingeben (z.B. 130) Mit "SET" bestätigen (Vorgabenmodus beendet) Anzeige: Trainingsbereitschaft mit allen Vorgaben

Bemerkung:

• Eine Übersicht aller Einstellungsmöglichkeiten in den Programmen sind in den Tabellen zusammen-gefasst (siehe Seite 13).
• Die Vorgaben gehen bei einem "Reset" verloren. Wird bei Individuellen Einstellungen "Speichern von Vorgaben" aktiviert (Seite 14), bleiben die Pulsvorgaben und die eingestellte Anfangsleistung gespeichert. Beim nächten Aufruf von Count Up / Count Down werden die Daten übernommen.

Trainingsbereitschaft

Leistung

- Mit "Plus" oder "Minus" Leistung verändern. Trainingsbeginn durch Pedaltreten. Die vor dem Training eingestellte Leistung wird gespeichert.

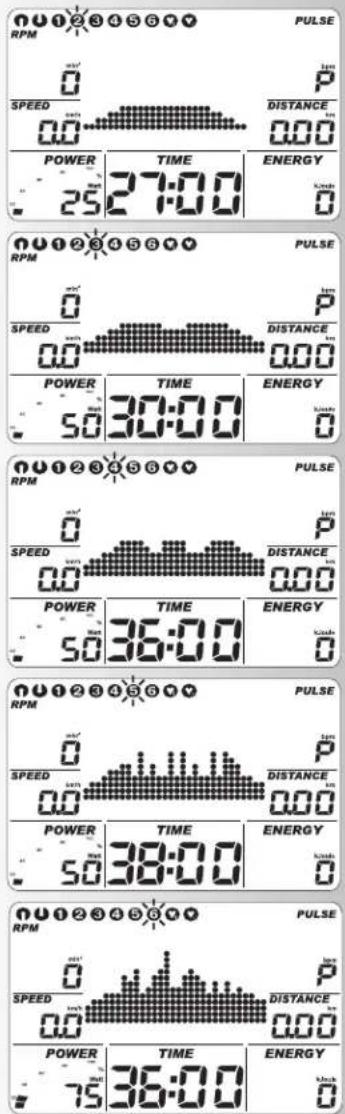

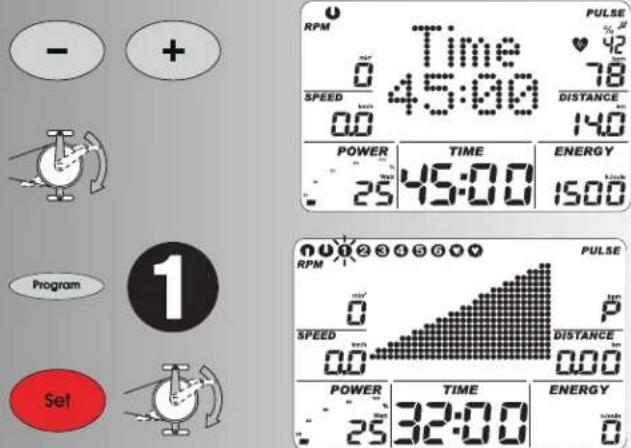

b) Leistungsprofile (PROGRAM) "1" - "6"

Alle Profile werden durch Drücken von "PROGRAM" angewählt

z.B. Anzeige: "1" Fitness-Test nach WHO-Standard

Automatisch geregelte Leistungssteigerung um 25 Watt im 2-Minuten-Rhythmus, beginnend bei 25 Watt. Empfohlene Pedalumdrehung beträgt 60 – 80 RPM.

Nur Herz-Kreislauf-Gesunde können diesen Test ohne ärztliche Aufsicht absolvieren.

"SET" drücken: Vorgabenbereich,

- Max 186 100 186 Set - + Fat 65% Fit 75% Man% 40-90 Set - + Manual 93% PULSE 154

- + Set Max 186 MAXPULSE ♥ 100 186 Max Off - - Pulse Off PULSE - Pulse 130 PULSE 130

- + Time 0 45:00 PULSE 42 78 SPEED 0.0 DISTANCE 14.0 POWER TIME ENERGY 25 45:00 1500 Program 1 Set 0 2 3 4 5 6 7 RPM PULSE 0 P SPEED DISTANCE 0.0 0.0 POWER TIME ENERGY 25 32:00 0

Trainings- und Bedienungsanleitung

RPM PULSE 0 P SPEED 0.0 DISTANCE 0.00 POWER TIME ENERGY 25 27:00 0 RPM PULSE 0 P SPEED 0.0 DISTANCE 0.00 POWER TIME ENERGY 50 30:00 0 RPM PULSE 0 P SPEED 0.0 DISTANCE 0.00 POWER TIME ENERGY 50 36:00 0 RPM PULSE 0 P SPEED 0.0 DISTANCE 0.00 POWER TIME ENERGY 50 38:00 0 RPM PULSE 0 P SPEED 0.0 DISTANCE 0.00 POWER TIME ENERGY 75 36:00 0

Time Mode TIME 30:00 Sot RPM HRC1 0 130 PULSE SPEED 00 DISTANCE 000 POWER TIME ENERGY 25 0:00 0

Vorgabenübersicht siehe Tabelle S. 13

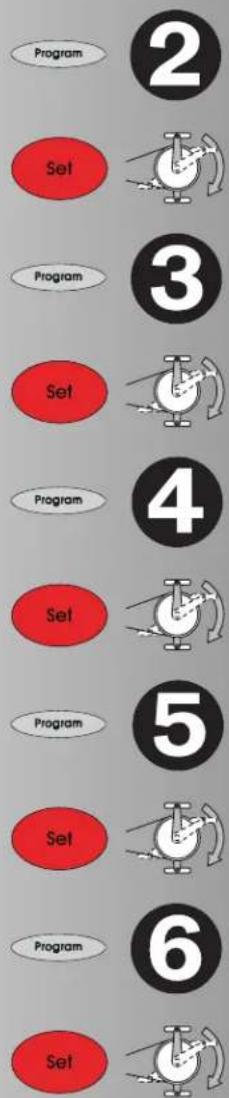

- PROGRAM" drücken bis: Anzeige: "2" Fitness-Einsteiger I ; Belastung 25–100 Watt, 27 Min "SET" drücken: Vorgabenbereich, Vorgaben siehe Tabelle S. 13

- "PROGRAM" drücken bis: Anzeige "3" Fitness-Einsteiger II ; Belastung 50–125 Watt, 30 Min "SET" drücken: Vorgabenbereich, Vorgaben siehe Tabelle S. 13

- "PROGRAM" drücken bis: Anzeige "4" Fortgeschrittene I ; Belastung 50–150 Watt, 36 Min "SET" drücken: Vorgabenbereich, Vorgaben siehe Tabelle S. 13

- "PROGRAM" drücken bis: Anzeige "5" Fortgeschrittene II ; Belastung 50–200 Watt, 38 Min "SET" drücken: Vorgabenbereich, Vorgaben siehe Tabelle S. 13

- "PROGRAM" drücken bis: Anzeige "6" Profi I ; Belastung 75–300 Watt, 36 Min "SET" drücken: Vorgabenbereich

Bemerkung:

Bei Zeiten über 30 Min wird in den Programmansichten das Profil auf 30 Spalten komprimiert.

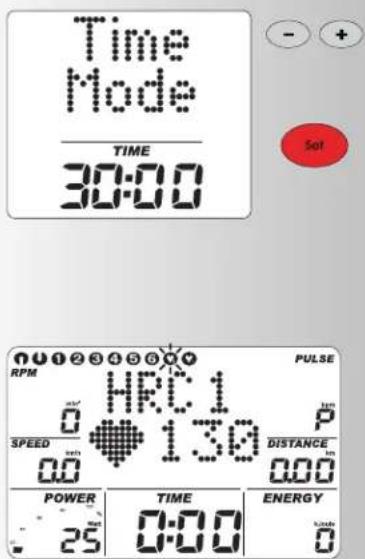

Programmumschaltung Zeit / Strecke

In den Programmen 1-6 ist im Vorgabenbereich die Umschaltung von Zeit- auf Streckenmodus möglich.

- Mit "Minus" oder "Plus" Modus einstellen Mit "SET" bestätigen.

Anzeige: Trainingsbereitschaft Die Strecke pro Spalte beträgt 0,4 km (0,2 Meilen). Cross-Ergometer: 0,2 km (0,1 Meilen)

2. Training durch Pulsvorgaben

Manuelle Pulsvorgaben

- "PROGRAM" drücken bis: Anzeige: HRC1

- "SET" drücken: Vorgabenbereich

Oder

Training beginnen, alle Werte zählen hoch. Die Leistung wird automatisch gesteigert, bis Zielpuls erreicht ist (z.B. 130)

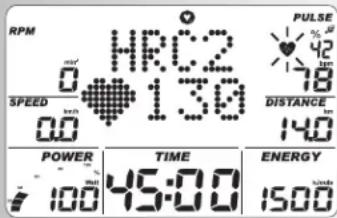

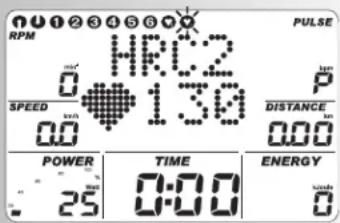

• "PROGRAM" drücken bis: Anzeige: HRC2
• "SET" drücken: Vorgabenbereich

Die Eingaben und Verstellmöglichkeiten sind analog zu dem Programmpunkt "Count Down".

- Trainingsbeginn

Die Leistung wird automatisch gesteigert, bis Zielpuls erreicht ist (z.B. 130)

Oder

Training beginnen

Hinweis:

Anfangsleistung

In HRC-Programmen ist im Vorgabenbereich die Festlegung der Anfangsleistung von 25-100 Watt möglich.

- Mit "Plus" oder "Minus" Werte eingeben (z.B. 100) Die Leistung wird dann ab 100 Watt automatisch gesteigert, bis Zielpuls erreicht ist (z.B. 130)

Puls

- Mit "Plus" oder "Minus" kann der Pulswert an dieser Stelle und im Training noch geändert werden z.B. von 130 auf 135. Trainingsbeginn durch Pedaltreten.

Vorgabemöglichkeiten: siehe Tabelle Seite 13

Bemerkung:

• KETTLER empfiehlt bei HRC-Programmen die Pulsmessung mit dem Brustgurt
• Eine Leistungsanpassung findet bei HRC-Programmen bei Abweichungen von +/- 6 Herzschlägen statt.

Trainingsfunktionen

Anzeigewechsel im Training

Verstellung: manuell

Mit "PROGRAM" wechselt die Anzeige im Punktefeld in der Reihenfolge: Time / RPM / Speed / Dist. / Power / Energy / Pulse / (Profil) / Time ...

Verstellung: automatisch (SCAN)

"PROGRAM"- Taste länger drücken bis das "SCAN"-Symbol im Display erscheint. Wechsel der Anzeigen im 5 Sekunden Takt. Die SCAN-Funktion wird durch erneutes Drücken der "PROGRAM"-Taste, Recovery-Funktion oder Trainingsunterbrechung beendet.

Verstellung des Leistungsprofils

Wird die Leistung während des Programmablaufs verstellt, wirkt die Änderung ab der blinkenden Spalte nach rechts Die Spalten links davon zeigen die erbrachten Leistungswerte und bleiben unverändert.

Program

SDF

RPM HRC2 0 SPEED 130 PULSE P DISTANCE 0.00 POWER TIME ENERGY 25 0:00 0

RPM 0 SPEED 0.0 HRC2 136 PULSE 42 78 DISTANCE 140 POWER 100 TIME 45:00 ENERGY 1500

SCAN

Pulse 114 Time 17:33

Trainings- und Bedienungsanleitung

RPM

RPM 74 Pulse 114 SPEED 117 POWER 125 TIME 3:08 PULSE 66 123 DISTANCE 608 ENERGY 1401

RPM 0 SPEED 0.0 Time 3:52 PULSE 62 115 DISTANCE 142 POWER 95 TIME 3:52 ENERGY 1401

Wechsel vom drehzahlunabhängigen in den drehzahlabhängigen Betrieb

(Nur bei Renn-Ergometer)

Drücken Sie im Training "SET". Es erfolgt der Wechsel vom drehzahlabhängigen in den drehzahlunabhängigen Betrieb.

Anzeige: beide Pfeile unter RPM

Drücken Sie wieder "SET" schaltet der Betrieb zurück in den drehzahlabhängigen Betrieb.

Hinweis:

Der Wechsel vom drehzahlabhängigen in den dreh-zahlunabhängigen Betrieb ist nur in den Programmen "Count Up" und "Count Down" möglich. Der Renn-Ergometer arbeitet anfangs immer drehzahl-unabhängig. Wird das Training unterbrochen, wird in den drehzahlunabhängigen Betrieb zurückgeschaltet.

Trainingsunterbrechung oder -ende

Bei weniger als 10 Pedalumdrehungen/min oder Drücken von "RECOVERY" erkennt die Elektronik eine Trainingsunterbrechung. Die erreichten Trainingsdaten werden angezeigt. Geschwindigkeit, Leistung, Umdrehungen und Puls werden als Durchschnittswerte mit ∅ -Symbol dargestellt. Mit "Plus" oder "Minus" Wechsel in die aktuelle Anzeige. Die Trainingsdaten werden für 4 Minuten angezeigt. Drücken Sie in dieser Zeit keine Tasten und trainieren nicht, schaltet die Elektronik in den Schlummermodus.

Trainingswiederaufnahme

Bei Fortsetzung des Trainings innerhalb von 4 Minuten werden die letzten Werte weiter- oder heruntergezählt.

RECOVERY – Funktion

Erholungspulsmessung

Bei Trainingsende "RECOVERY" drücken.

Die Elektronik misst 60 Sekunden rücklaufend Ihren Puls.

Drücken Sie "RECOVERY", wird unter "RPM" der aktuelle Pulswert gespeichert; unter "SPEED" wird der Pulswert nach 60 Sekunden gespeichert. Unter "Power" wird die Differenz beider Werte gezeigt. Daraus wird eine Fitnessnote (Beispiel F 1.1) ermittelt. Die Anzeige wird nach 20 Sekunden beendet.

"RECOVERY" oder "RESET" unterbricht die Funktion. Wird zu Beginn oder Ende des Zeitrücklaufs kein Puls erfasst, erscheint eine Fehlermeldung.

Recovery

SDF PULSE 176 Rec. 0:58 174 -- TIME 0:58 PULSE 176 Rec. F1.i 135 137 TIME 0:00 PULSE 176 Rec. Error P -- TIME 0:00

Eingaben und Funktionen

Training	Stillstand
Belastung	Belastung
Profil	Profil
	Zeit
	Energie
	Strecke
	Max. Pulsoder
	Fettverbrennung 65%oder Fitness 75%oder Manuell 40-90%
	Zielpuls 40-200
	Zeit/Strecke UmschaltungRecovery

Anzeige bei Pulsereignissen

Wert / Eingabe % MAX			Überschreitung
					[23T7]
Maximal Puls 80-210 +1 +1 +1AUS (Off)Zielpuls Fettverbrennung 65%oder Fitness 75% +1 -11*oder Manuell 40-90%
Zielpuls 40-200 +11 -11*

*Bemerkung: erscheint nur, wenn der Zielpuls 1x erreicht wurde

Bei Unterschreitung des eingegebenen Trainingspulses (-11 Schläge) wird das Symbol "LO" angezeigt.

Bei Überschreitung (+11 Schläge) wird das Symbol "HI" angezeigt.

Bei Überschreitung des Maximalpuls blinkt der "HI" - Pfeil und der Schriftzug "MAX" wird angezeigt.

Ist bei Individuelle Einstellungen der "Alarmton bei Maximalpulsüber-schreitung" aktiviert (Seite 14) werden zusätzlich Töne ausgegeben.

Trainings- und Bedienungsanleitung

    N["Reset O.K. 1"] --> O["SET 8.8 306"]
    O --> P["Store On 2"]
    P --> Q["English miles 3"]
    Q --> R["Energy kcal. 5"]
    R --> S["Energy phys. 6"]

    T["Reset 3""] --> U["SET 8.8 306"]
    U --> V["Store On 2"]
    V --> W["Energy kJoule 5"]
    W --> X["Energy real. 6"]
    X --> Y["Alarm On 8"]

Individuelle Einstellungen

Gehen Sie nach nebenstehendem Schema vor: "Reset" drücken

Anzeige: alle Segmente

jetzt "SET" länger drücken: Menü: Individuelle Einstellungen

Anzeige: Reset +/-, Gesamtkilometer und -trainingszeit

1. Löschen der Gesamtkilometer u. -trainingszeit

"Plus " + "Minus" gemeinsam drücken

Funktion: Löschen Anzeige: "Reset O.K."

"Set" drücken: Sprung in die nächste Einstellung

Anzeige: Store

Oder:

Löschen der Gesamtwerte überspringen nur "SET" drücken

Anzeige: Store

2. Speichern von Vorgaben

"Plus "oder "Minus" drücken

Vorgaben für Zeit, Energie, Strecke, Alter, Zielpuls werden dauerhaft gespeichert

Funktion:

ON = Speicherung auch nach "Reset"

Off = Speicherung bis zum nächsten "Reset"

"Set" drücken:

Sprung in die nächste Einstellung

Anzeige: Metric oder English

3. Anzeige der Einheit in Kilometer / Meilen

"Plus" oder "Minus" drücken

Funktion: Auswahl Kilometer- oder Meilenanzeige

"Set" drücken: Gewählte Einheit wird übernommen und Sprung in die nächste Einstellung

Anzeige: Energy.

4. Anzeige des Energieverbrauchs in kJoule / kcalorie

"Plus" oder "Minus" drücken

Funktion: Auswahl der Energieverbrauchsanzeige

"Set" drücken: Gewählte Einheit wird übernommen und Sprung in die nächste Einstellung

Anzeige: Energy

5. Anzeige von mechanischem /menschlichem Energieumsatz

"Plus" oder "Minus" drücken

Funktion: Auswahl der Energieumsatzanzeige

real.: der Energieumsatz des Trainierenden mit 25% Wirkungsgrad.

phys.: der Energieumsatz des Gerätes, rein physikalisch errechnet.

"Set" drücken: Gewählte Einheit wird übernommen und Sprung in die nächste Einstellung

Anzeige: Alarm

6. Alarmton bei Maximalüberschreitung

"Plus" oder "Minus" drücken

Funktion: Alarmton EIN/AUS.

"Set" drücken: Gewählte Einstellung wird übernommen und "Neustart" der Anzeige

Allgemeine Hinweise

Systemtöne

Einschalten

Beim Einschalten, während des Segmenttest wird ein kurzer Ton ausgegeben.

Programmende

Ein Programmende (Profilprogramme, Countdown) wird durch kurzen Ton angezeigt.

Maximalpulsüberschreitung

Wird der eingestellte Maximalpuls um einen Pulsschlag überschritten, so werden 2 kurze Töne alle 5 Sekunden ausgegeben.

Fehlerausgabe

Bei Fehlern, z.B. Recovery nicht ausführbar ohne Pulssignal werden 3 kurze Töne ausgegeben.

Automatische Scan - Funktion Ein- und Ausschalten

Beim Aktivieren und Deaktivieren der automatischen Scan - Funktion wird ein kurzer Ton ausgegeben

Recovery

In der Funktion wird die Schwungmasse automatisch abgebremst. Weiteres Training ist unzweckmäßig.

Berechnung der Fitnessnote (F):

$$ \text { Note } (F) = 6. 0 - \left(\frac {1 0 \times (P 1 - P 2)}{P 1}\right) ^ {2} $$

P1 Belastungspuls, P2 = Erholungspuls

F1.0 = sehr gut, F6.0 = ungenügend

Umschaltung Zeit/Strecke

Bei den Programmen 1-6 kann in den Vorgaben das Profil pro Spalte von Zeit-Modus (1 Minute) auf Strecken- Modus (400 Meter oder 0,2 Meilen) umgestellt werden. Cross-Ergometer: (200 Meter oder 0,1 Meilen)

Profilanzeige im Training

Zum Beginn blinkt die erste Spalte. Nach Ablauf wandert sie weiter nach rechts.

Bei Profilen über 30 Minuten bis zur Mitte (Spalte 15). Dann verschiebt sich das Profil von rechts nach links. Erscheint das Profilende in der letzten Spalte (Spalte 30) wandert die blinkende Spalte weiter nach rechts bis zum Programmende.

Drehzahlunabhängiger Betrieb

(konstante Leistung)

Die elektromagnetische Wirbelstrombremse regelt das Bremsmoment bei wechselnder Pedaldrehzahl auf die eingestellte Leistung.

Pfeile Auf/Ab

(Drehzahlunabhängiger Betrieb)

Kann eine Leistung mit der Drehzahl nicht erreicht werden (z.B. 400 Watt bei 50 Pedalumdrehungen) fordert der Auf- oder Ab-Pfeil zu schnellerem oder langsamern Treten auf.

Drehzahlabhängiger Betrieb

(Renn-Ergometer)

(konstantes Bremsmoment)

Die elektromagnetische Wirbelstrombremse stellt ein konstantes Bremsmoment ein.

Durchschittswertberechnung

Die Durschnittswertberechnung erfolgt pro Trainingseinheit.

Hinweise zur Pulsmessung

Die Pulsberechnung beginnt, wenn das Herz in der Anzeige im Takt Ihres Pulsschlages blinkt.

Mit Ohrclip

Der Pulssensor arbeitet mit Infrarotlicht und misst die Veränderungen der Lichtdurchlässigkeit Ihrer Haut, die von Ihrem Pulsschlag hervorgerufen werden. Bevor Sie den Pulssensor an Ihr Ohrläppchen klemmen, reiben Sie es zur Durchblutungssteigerung 10 mal kräftig.

Vermeiden Sie Störimpulse.

• Befestigen Sie den Ohrclip sorgfältig an Ihrem Ohrläppchen und suchen Sie den günstigsten Punkt für die Abnahme (Herzsymbol blinkt ohne Unterbrechnung auf).
• Trainieren Sie nicht direkt unter starkem Lichteinfall z.B. Neonlicht, Halogenlicht, Spot - Strahler, Sonnenlicht.
• Schließen Sie Erschütterungen und Wackeln des Ohrsensors inklusive Kabel vollkommen aus. Stecken Sie das Kabel immer mittels Klammer an Ihrer Kleidung oder noch besser an einem Stirnband fest.

Mit Brustgurt (Zubehör)

Gehört nicht immer zum Lieferumfang, im Fachhandel erhältlich. Der POLAR-Brustgurt T34 ohne Einsteckempänger ist als Zubehör (Art.-Nr. 67002000) erhältlich.

Mit Handpuls

Eine durch die Kontraktion des Herzens erzeugte Kleinstspannung wird durch die Handsensoren erfasst und durch die Elektronik ausgewertet

• Umfassen Sie die Kontaktflächen immer mit beiden Händen
  • Vermeiden Sie ruckartiges Umfassen
• Halten Sie die Hände ruhig und vermeiden Sie Kontraktionen und Reiben auf den Kontaktflächen.

Störungen beim Trainingscomputer

Drücken Sie die Reset –Taste

Hinweise zur Schnittstelle

Das bei Ihrem Fachhändler erhältliche Trainingsprogramm "Tour-Concept", Art.-Nr. 7926-700, ermöglicht Ihnen die Steuerung dieses KETTLER - Gerätes mit einem PC /Notebook über die Schnittstelle.. Auf unserer Homepage http://www.kettlersport.net/sport/service/

software-fuer-trainingsgeraete.html finden Sie Hinweise zu weiteren Möglichkeiten und über Software-Updates (Firmware) dieses Gerätes.

Trainings- und Bedienungsanleitung Trainingsanleitung

Sportmedizin und Trainingswissenschaft nutzen die Fahrrad-Ergometrie u.a. zur Überprüfung der Funktionsfähigkeit von Herz, Kreislauf und Atmungssystem.

Ob Ihr Training nach einigen Wochen die gewünschten Auswirkungen erzielt hat, können Sie folgendermaßen feststellen:

1. Sie schaffen eine bestimmte Ausdauerleistung mit weniger Herz-/Kreislaufleistung als vorher
2. Sie halten eine bestimmte Ausdauerleistung mit der gleichen Herz-/Kreislaufleistung über eine längere Zeit durch.
3. Sie erholen sich nach einer bestimmten Herz-/Kreis - laufleistung schneller als vorher.

Richtwerte für das Ausdauertraining

Maximalpuls: Man versteht unter einer maximalen Ausbelastung das Erreichen des individuellen Maximalpulses. Die maximal erreichbare Herzfrequenz ist vom Alter abhängig.

Hier gilt die Faustformel: Die maximale Herzfrequenz pro Minute entspricht 220 Pulsschläge minus Lebensalter.

Beispiel: Alter 50 Jahre > 220 - 50 = 170 Puls/Min.

Gewicht: Ein weiteres Kriterium zur Feststellung der optimalen Trainingsdaten ist das Gewicht. Die Sollvorgabe bei Ausbelastung lautet für Männer 3, und bei Frauen 2,5 Watt/kg Körpergewicht. Außerdem muss berücksichtigt werden, dass ab dem 30. Lebensjahr die Leistungsfähigkeit abnimmt: bei Männern ca. 1%, und bei Frauen 0.8% pro Lebensjahr.

Beispiel: Mann; 50 Jahre; Gewicht 75 kg

220 - 50 = 170 Puls/Min. Maximalpuls
3 Watt x 75 kg = 225 Watt
Minus "Altersrabatt" (20% von 225 = 45 Watt)
225 - 45 = 180 Watt (Sollvorgabe bei Ausbelastung)

Belastungsintensität

Belastungspuls: Die optimale Belastungsintensität wird bei 65–75% (vgl. Diagramm) der individuellen Herz-/Kreislaufleistung erreicht. In Abhängigkeit vom Alter verändert sich dieser Wert.

Belastungsumfang

Dauer einer Trainingseinheit und deren Häufigkeit pro Woche:

Der optimale Belastungsumfang ist gegeben, wenn über einen längeren Zeitraum 65–75% der individuellen Herz-/Kreislaufleistung erreicht wird.

Faustregel:

Entweder 10 Min / Trainingseinheit bei tägl. Training oder ca. 30 Min / Trainingseinheit bei 2–3x / Woche. oder ca. 60 Min / Trainingseinheit bei 1-2x / Woche

Die Watt-Leistung sollten Sie so wählen, dass Sie die Muskelbeanspruchung über einen längeren Zeitraum hinweg durchhalten können.

Höhere Leistungen (Watt) sollten in Verbindung mit einer erhöhten Trittfrequenz erbracht werden. Eine zu geringe Trittfrequenz von weniger als 60 UPM führt zu einer betont statischen Belastung der Muskulatur und folglich zu einer frühzeitigen Ermüdung.

Warm-Up

Zu Beginn jeder Trainingseinheit sollten Sie sich 3-5 Minuten mit langsam ansteigender Belastung ein- bzw. warmradeln, um Ihren Herz-/Kreislauf und Ihre Muskulatur auf "Trab" zu bringen.

Cool-Down

Genauso wichtig ist das sogenannte "Abwärmen". Nach jedem Training (nach/ohne Recovery) sollten Sie noch ca. 2-3 Minuten gegen geringen Widerstand weiter-treten.

Die Belastung für Ihr weiteres Ausdauertraining sollte grundsätzlich zunächst über den Belastungsumfang erhöht werden, z.B. wird täglich statt 10 Minuten, 20 Minuten oder statt wöchentlich 2x, 3x trainiert. Neben der individuellen Planung Ihres Ausdauertrainings können Sie auf die im Trainingscomputer integrierten Training-Programme zurückgreifen (vgl. Seite 9f).

Glossar

Alter

Eingabe zur Berechnung des Maximalpulses.

Dimension

Einheiten zur Anzeige von km/h oder mph, Kjoule oder kcal, Stunden (h) und Leistung (Watt)

Drehzahlunabhängiger/drehzahlabhängiger Betrieb (Nur bei Renn-Ergometer)

Drehzahlunabhängiger Betrieb

Der Renn-Ergometer arbeitet anfangs immer drehzahlunabhängig. Der Benutzer kann nur während des Trainings mit der "SET" -Taste zwischen dem drehzahlunabhängigen und dem drehzahlabhängigen Betrieb wechseln. Werden beide Richtungspfeile angezeigt, ist der drehzahlabhängige Betrieb angewählt. Ein erneuter Druck auf die "SET" -Taste schaltet wieder in den drehzahlunabhängigen Betrieb zurück. Wird das Training unterbrochen, so schaltet der Anzeigencomputer automatisch in den drehzahlunabhängigen Betrieb zurück.

Die Leistung ist im drehzahlabhängigen Betrieb nach oben oder unten nicht begrenzt. Wird bei einer Leistung über 600 W zurück in den drehzahlunabhängigen Betrieb geschaltet, so wird die Leistungsanzeige auf 600 W gesetzt und das Bremsmoment entsprechend verändert. Wird bei einer Leistungsanzeige unter 25 W zurück in den drehzahlunabhängigen Betrieb geschaltet, so wird die Leistung auf 25 W gesetzt und das Bremsmoment verändert.

Drehzahlabhängiger Betrieb (Count Up, Count Down)

Der drehzahlabhängige Betrieb ist nur während des Trainings verfügbar. Wird in den drehzahlabhängigen Betrieb umgeschaltet, so bleibt das Bremsmoment konstant. Die angezeigte Leistung verändert sich nicht, so lange bis die Pedaldrehzahl verändert wird. Bei einer Drehzahländerung, wird aus dem (konstanten) Bremsmoment und der aktuellen Pedal-drehzahl die momentane Leistung berechnet und entsprechend angezeigt. Ist die im drehzahlunabhängigen Betrieb angezeigte Leistung nicht einstellbar (Pfeilsymbole sind eingeblendet), so wird im Moment der Umschaltung der tatsächliche Leistungswert angezeigt. Die

Leistung kann mit Hilfe der "+" und "-" Tasten oder mit Hilfe der Drehzahl verändert werden.

Im Training wird mit der "+" bzw. "-" Taste die angezeigte Leistung in 5 W (bzw. 25 W) Schritten erhöht oder verringert. Dabei wird die momentane Leistung als Maßstab genommen.

Das neue Bremsmoment wird berechnet und eingestellt. Danach wird das Bremsmoment konstant gehalten und die Leistungsanzeige, bei sich ändernder Pedaldrehzahl, wie oben beschrieben neu berechnet.

Eine Veränderung der Ergometerleistung mit Hilfe der "+" und "-" Tasten ist nur im Bereich von 25 W bis 600 W möglich. Wird eine der Tasten außerhalb dieses Bereichs gedrückt, so springt die Anzeige auf den nächsten möglichen Wert innerhalb der festgelegten Grenzen und das Bremsmoment wird entsprechend geändert.

Energie (real.)

Berechnet den Energieumsatz des Körpers mit einem Wirkungsgrad von 25% zum Aufbringen der mechanischen Leistung. Die übrigen 75% setzt der Körper in Wärme um.

Energie (phys)

der Energieumsatz des Gerätes, rein physikalisch.

Fettverbrennung(s)-puls

Errechneter Wert von: 65% MaxPuls

Fitnesspuls

Errechneter Wert von: 75% MaxPuls

Glossar

Eine Ansammlung von Erklärungsversuchen.

HI-Symbol

Erscheint "HI" ist ein Zielpuls um 11 Schläge zu hoch. Blinkt HI ist der Max-Puls überschritten.

LO-Symbol

Erscheint "LO" ist ein Zielpuls um 11 Schläge zu niedrig.

Manuell -

Errechneter Wert von: 40 – 90% MaxPuls

MaxPuls(e)

Errechneter Wert aus 220 minus Lebensalter

Menü

Anzeige in der Werte eingegeben oder ausgewählt werden sollen.

Power

Aktueller Wert der mechanischen (Brems)- Leistung in Watt, die das Gerät in Wärme umwandelt.

Profile

Im Punkte-Feld dargestellte Änderung von Leistungen über die Zeit oder die Strecke.

Programme

Trainingsmöglichkeiten die manuelle oder Programm bestimmte Leistungen oder Zielpulse abfordern.

Prozentskala

Vergleichsanzeige zwischen aktueller Leistung und Maxpower (400/600W).

Punkte-Feld

Anzeigebereich mit 30 x 16 Punkten zur Darstellung von Leistungsprofilen sowie Text- und Werteanzeigen.

Puls

Erfassung des Herzschlages pro Minute

Recovery

Erholpulsmessung zum Trainingsende. Aus Anfangs- und Endpuls einer Minute wird die Abweichung und eine Fitnessnote daraus ermittelt. Bei gleichem Training ist die Verbesserung dieser Note ein Maß für Fitnesssteigerung.

Reset

Löschen des Anzeigeinhaltes und Neustart der Anzeige.

Schnittstelle

Zum Datenaustausch mit einem PC mittels KETTLER Software.

Steuerung

Die Elektronik regelt die Leistung oder den Puls auf manuell eingegebene oder vorgegebene Werte.

Zielpuls

Manuell oder Programmbestimmter Pulswert, der erreicht werden soll.

Pouls de „Condition physique“

Trainings- und Bedienungsanleitung

RPM

• Tabel: input / funktion 141
• Tabel: puls 141

Individuel indstilling

• Slet total km 142
• gem indstillinger 142
• Valg mellem KM / miles display 142
• Valg mellem kjoule / kcal display 142
• Valg mellem Energi reel / fysisk 142
• Alarm signal ON / OFF 142

Generel information. 143

Anzeige: alle segmenter

P 1 P 2 Belastungs- Zeit Entfernung Energie- Fitness-
- D - Datum Ruhepuls Belastungspuls Erholungspuls stufe (min.) (km) verbrauch note

- GB - Date	Restpulse	Stress pulse	Recovery pulse	Slope	Time (min)	Distance (km)	Energy consumption (Kcal)	Fitness Mark
- F - Date	Pouls au repos	Pouls en change	Pouls de récupération	Ange d'inclination	Temps (mn.)	Distance (km)	Dépense d'énergie (Kcal)	Note
- NL - Datum	Rustpols	Belastingspols	Ontspanningspols	Hellingshoek	Tijd (min.)	Afstand (km)	Calorieenverbruik (Kcal)	Waard. cijfer
- E - Fecha	Pulso en reposo	Pulso bajo esfuerzo	Pulso de recuperación	Escalón de carga	Tiempo (min.)	Distancia (km)	Consumo de energia (Kcal)	Nota

- I -	Tabella delle prestazione	- PL -	Tabela wyników	- CZ -	Výkonová tabulka
- P -	Tabela de desempenho	- DK -	Trænings skema

FREIZEIT MARKE KETTLER

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D- 59463 Ense-Parsit
