BEDIENUNGSANLEITUNG D 109 QLIMA

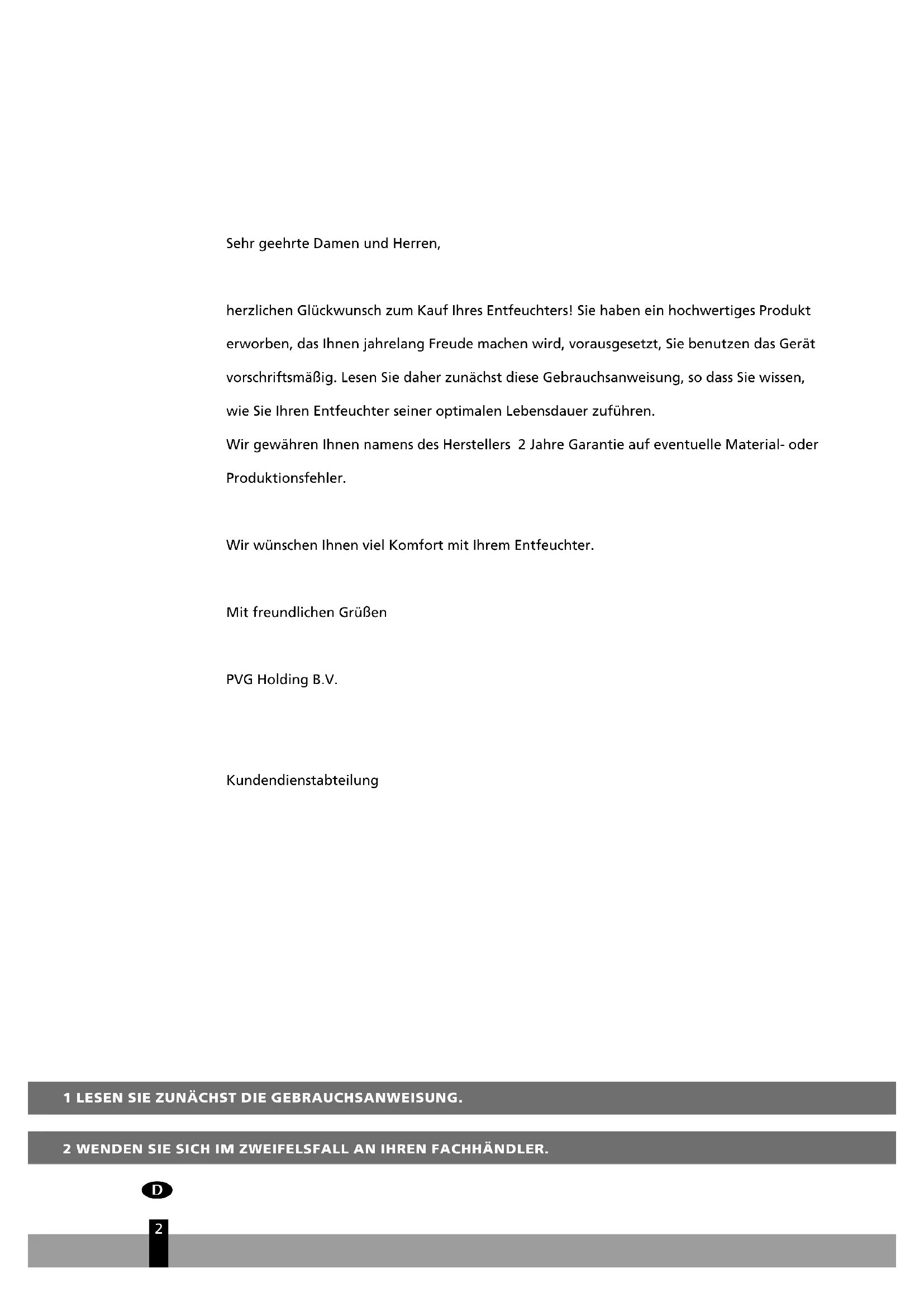

Sehr geehrte Damen und Herren,

herzlichen Glückwunsch zum Kauf Ihres Entfeuchters! Sie haben ein hochwertiges Produkt erworben, das Ihnen jahrelang Freude machen wird, vorausgesetzt, Sie benutzen das Gerät vorschrifsmäßig. Lesen Sie daher zunachst diese Gebrauchsanweisung, so dass Sie wollen, wie Sie ihren Entfeuchter seiner optimalen Lebensdauer zuführen.

Wir gewähren Ohnen namens des Herstellers 2 Jahre Garantie auf eventuelle Material- oder Produktionsfehler.

Wir wünschen Ihnen viel Komfort mit ihrem Entfeuchter.

Mit freundlichen Grüßen

PVG Holding B.V.

Kundendienstabteilung

1 LESEN SIE ZUNÄCHST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN FACHHÄNDER.

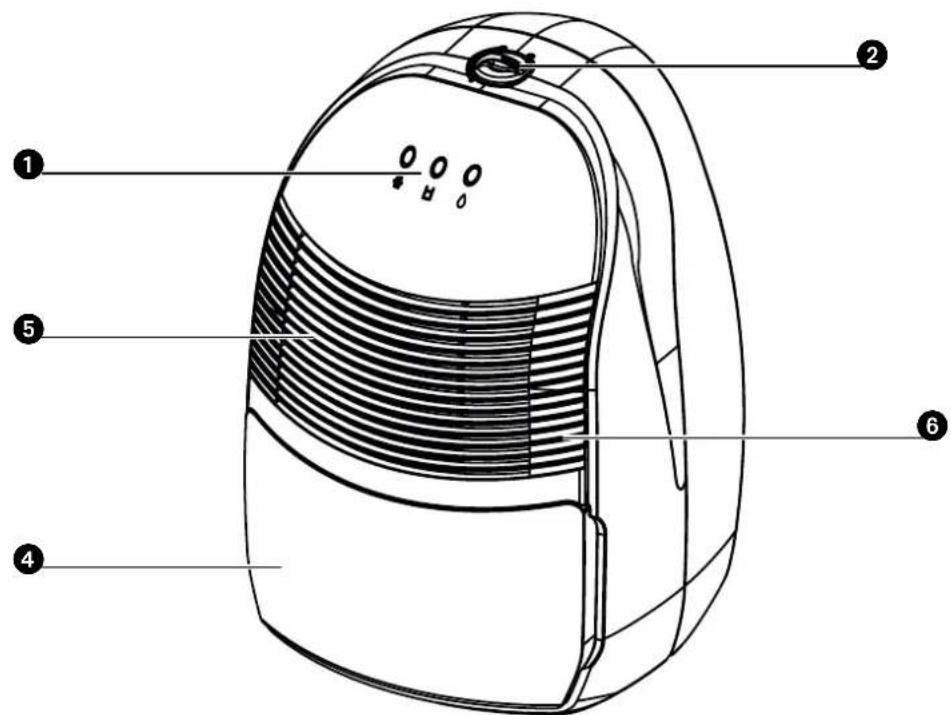

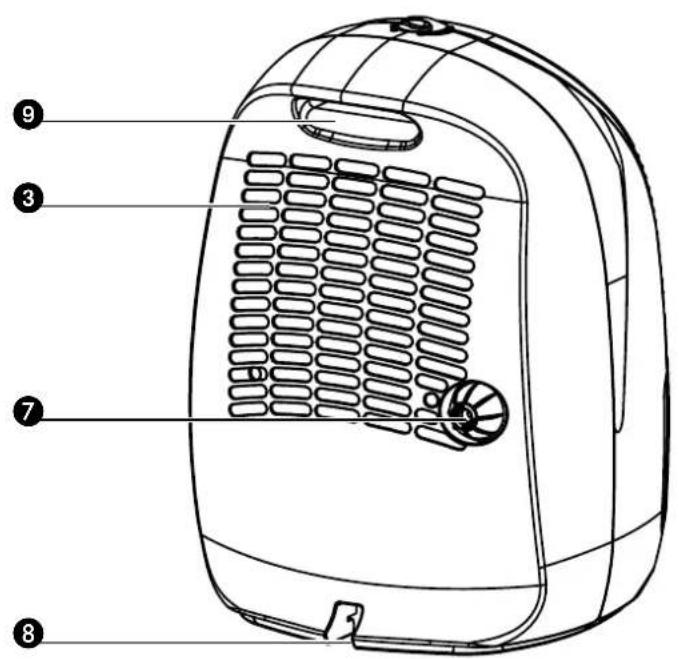

HAUPTBAUTEILE

Bedienungstastatur
Regelknopf/Hygrostat
3 Auslass für trockene Luft
Herausnehmbarer Wasserbehälter
Einlass für feuchte Luft
6 Luftfilter
Auslauf (0 13 mm) mit Deckel
8 Stecker und Kabel
9 Griffin

Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Luftentfeuchter in Wohngebäuden bestimmt, undarf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden. Das Gerät eignet sich ausschließlich fur den Anschluss an geerdete Steckdosen mit einer Netzspannung von 220- 240 Volt / ~50 Herz.

ALLGEMEIN

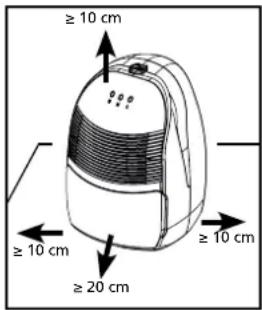

• Für ein optimales Resultat sollenn Sie das Gerät nicht zu nahe an einen Heizkörper oder eine andere Wärmequelle stellen.
• Achten Sie daraufuf, dass alle Fenster geschlossen sind; nur dann ist höchste Effizienz möglich.
  Die Entfeuchtungsleistung hängt von der Temperatur und der Luftfeuchtigkeit im Raum ab. Es ist normal, dass bei einer niedrigen Temperatur weniger Feuchtigkeit entfernt wird.
• Achten Sie darauf, dass der Luftfilter sauber bleibt. Dies verhindert unnötigen Energieverbrauch und gewährleistet ein optimales Ergebnis.
• Wenn der Stecker einmal aus der Steckdose gezogen wurde, springt das Gerät auf Grund der automatischen Verzögerung zum Schutze des Kompressors erst nach drei Minuten wieder an.

WICTIG

Das Gerät muss immer über eine geerdete Steckdose angeschlossen werden. Sie sollen das Gerät auf keinen Fall anschließen wenn der Stromanschluss nicht geerdet ist. Der Stecker sollte immer leicht zugänglich sein wenn das Gerät angeschlossen ist. Lesen Sie diese Bedienungsanleitungitte sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschlieben ob:

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt;
• Steckdose und Stromanschluss für diesen Gerät geeignet sind;
  der Stecker des Gerates in die Steckdose passt;
• das Gerät auf einer stabilen und flachen Grundfläche stehen.

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Dieses Gerätarf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei dess erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch{jemanden, der fur die Sicherheit dieser Personen zuständig ist.
• Dieses Gerät wurde gemäß CE-Sicherheitsnormen produziert. Dennoch sollen den Sie – wie bei jedem elektrischen Gerät – vorsichtig sein.
  Die Luftzufuhr und das Luftabfuhrgitter niemals abdecken.
  Leeren Sie den Wasserbehälter bevor Sie das

Gerät verschieben.

• Das Gerät auf keinen Fall mit Chemikalien in Berührung bringen.
  Das Gerät auf keinen Fall in Wasser tauchen.
• Stecken Sie keine Gegenstände in die Öffnungen des Gerätes.
• Ziehen Sie immer erst den Stecker aus der Steckdose bevor Sie das Gerät oder Teile des Gerätes reinigen oder ersetzen.
• Schließen Sie das Gerät niemals über eine Verlängerungsschnur an. Sollte keine geeignete geerdete Steckdose zur Verfügung stehen, so setzen Sie diese von ihrem geprüften Installateur anlagen.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speiten.
• Lassen Sie eventuelle Reparaturen ausschließlich von einem geprüften Installateur oder von ihrem Lieferanten ausführten. Befolgen Sie die Anweisungen zur Pflege des Gerätes.
• Ziehen Sie immer den Stecker aus der Steckdose wenn das Gerät außer Betrieb ist.
• Ein beschädigtes Netzkabel ist vom Hersteller, seinem Kundendienst oder von Personen mit vergleichbaren Qualifikationen zu ersetzen, um Gefahren vorzubeugen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, Sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollenn nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr wenn das Stromkabel oder der Stecker beschädigt sind. Klemmen Sie das Stromkabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
• Betreiben Sie den Entfeuchter nicht im Bad oder an Orten, an denen (Spritz-) Wasser in das Gerät gelangen kann.

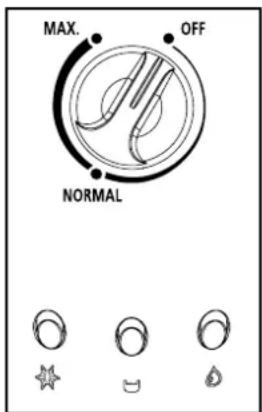

KONTROLLLAMPEN Auf DER BEDIENUNGSTASTATUS

Die Lampe leuchtet auf, um anzuzeigen, dass das Frostschutzsystem eingeschaltet wurde. Dies ist notwendig, um übermöge Eisdlung im Gerät zu verhindern.

These Lampe leuchtet auf, wenn der Wasserbehälter voll ist. Das Gerät schaltet sich dann automatisch aus.

Wenn these Lampe aufleucht, ist das Gerät in Betrieb.

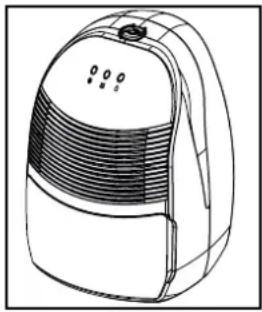

BEDIENUNG

Schalten Sieitte den Hygrostat in die Position 'OFF'bevor Sie den Stecker in die Steckdose stecken.

Sorgen Sie davon, dass der Wasserbehälter richtig eingesetzt ist. Wenn Sie das Gerät zum ersten Mal benutzen und die Lampe aufleucht,nehmen Sieitte den Wasserbehälter aus dem Gerät und setzenihn so wieder ein, dass er sich in der richtigen Position befindet.

Stellen Sie den Regelknopf in die gewünschte Stellung. Der Hygrostat ist stufenlos verstellbar. Stellen Sie den Hygrostat auf 'NORMAL', dann erreichen Sie eine relative Luftfeuchtigkeit von ca. 50% und damit eine angenehme Atmosphäre.

Das Gerät beginnnt zu entfeuchten, wenn die Luftfeuchtigkeit im RaumHigher ist als der eingestellte Wert.

Wenn der eingestellte Wert erreicht ist, schaltet sich das Gerät automatisch aus. Das Gerät schaltet sich wieder ein, wenn die Luftfeuchtigkeit im Raum wieder steigt.

Wenn Sie den Hygrostat auf 'MAX.' stellen, bleibt das Gerät ständig in Betrieb.
4 Drehen Sie den Regelknopf auf 'OFF', um das Gerät auszuschalten.

WASSERABFLUSS

Wenn der Wasserbehälter voll ist, leuchtet die tämpe auf und der Entfeuchter schaltet sich automatisch aus. Entleeren Sie den Behälter und setzen Sieihn wieder richtig ein. Das Gerät nimmt dann den Betrieb wieder auf.

Auf Wunsch{lsst sich am Gerat ein Abflussschlauch als permanenter externer Wasserabfluss anbringen. Gehen Sie dazu folgendermaBen vor:

1 Losen Sie den Deckel an der Rückseite.
2 Nehmen Sie den Gummistopfen aus dem Auslauf.
3 Schlieben Sie einen Abflussschlauch an und sorgen Sie damit, dass das Ende des Schlauchs niedriger liegt als der Anschluss des Schlauchs. Wenn das Ende nicht niedriger liegt, kann das Wasser nicht ablaufen, wodurch möglicherweise Wasserschaden auftritt.
4 Stecken Sie das Ende des Abflussschlauchs in einen Bodenablauf.

Wenn Sie den permanenten Wasserabfluss nicht mehr benutzen möchten, koppeln Sieitte den Abfluss-Schlauch vom Gerät ab. Setzen Sie dann den Gummistopfen wieder in den Auslauf und schrauben Sie den Deckel wieder auf. Sorgen Sie dazu, dass der Wasserbehälter richtig eingesetzt ist.

REINIGUNG

Bevor Sie mit der Reinigung beginnen, schalten Sieitte den Entfeuchter aus. Ziehen Sie anschließend den Stecker aus der Steckdose.

GEHÄUSE

Reinigen Sie das Gehäuse des Geräts mit einem trockenen weichen Lappen. Wenn das Gerät stark verschmutzt ist, können Sie ein mildes Reinigungsmittel benutzen. Wischen Sie dann mit einem feuchten Lappen nach. Spritzen Sie das Gerät niemals Nass ab.

LUFTFILTER

Da der Filter bei regelmäßiger Benutzung durch angesammelten Staub verstopfen kann, ist er alle zwei Wochen zu reinigen. Gehen Sie dazu folgendermaßen vor:

1 Nehmen Sie den Wasserbehälter aus dem Gerät. Kippen Sie das Gerät leicht nach hinten und behnmen Sie den Filter Heraus.

2 Reinigen Sie den Filter mit einem Staubsauger oder mit Wasser. Trocknen Sie den Filter ab und setzen Sie ihn wieder ein. Sorgen Sie dazu, dass der Filter gut trocken ist. Setzen Sie den Wasserbehälter wieder ein.

Benutzen Sie das Gerät niemals ohne Luftfilter.

LAGERUNG

Wenn Sie das Gerät large Zeit nicht benutzen, tun Sie am besten Folgendes:

1 Ziehen Sie den Stecker aus der Steckdose und entleeren Sie den Wasserbehälter. Lassen Sie den Behälter und das Gerät gut trocknen.
2 Reinigen Sie den Luftfilter.
3 Wahren Sie das Gerät in einem staubfreiern Raum auf. Decken Sie es vorzugsweise mit einem Plastikbeutel ab.

LABELLE ZUR STÖRINGSSUCHE

Bevor Sie den technischen Kundendienst zu Hilfe rufen, bitten wir Sie zunachst Folgenden zu kontrollieren.

Problem Ursache Abhilfe
Das Gerät Funktioniert nicht.	Der Stecker steckt nicht in der Steckdose.	Stecken Sie den Stecker in die Steckdose.
	Die Feuchtigkeit wurde zu hoch eingestellt.	Stellen Sie die Feuchtigkeit niedriger ein.
	Der Wasserbehälter ist voll.	Entleeren Sie den Wasserbehälter.
	Der Wasserbehälter wurde nicht richtig eingesetzt.	Setzen Sie den Wasserbehälter richtig ein.
Das Gerät entfeucht nicht.	Der Luftfilter ist verschmutzt. Reinigen Sie den Luftfilter.
	Die Temperatur bzw. die relative Luftfeuchtigkeit des Raums, in dem das Gerät stehen, ist zu niedrig.	Unter diesen Umständen ist es normal, dass das Gerät nicht entfeuchtet.
Der Entfeuchter ist in Betrieb, er senkt die relative Luftfeuch-tigkeit jedoch nicht genugend.	Der Raum ist zu groß.	Es empfeht sich, einen Ent-feuchter mit größerer Kapazität aufzustellen.
	Es gibt zu weitere Feuchtigkeits-quellen.	Es empfeht sich, einen Ent-feuchter mit größerer Kapazität aufzustellen.
	Es wird zu viel beluftet.	Schränken Sieitte die Be-luftung ein (z.B. Turen und Fenster schreiben).

GARANTIEBEDINGUNGEN

Auf ihren Entfeuchter erhalten Sie eine Garantie von 2 Jahren ab dem Kaufdatum. Innerhalb dieser Zeitaums werden alle Material- und Herstellungsfehler kostenlos behoben.

Dabei gelten folgende Bedingungen:

• Jeglichen weiteren Ansprüchen auf Schadenersatz, einschließlich Folgeschäden wird nicht staatgeberben.
• Reparaturen oder Ersatz von Teilen innerhalb der Garantiefrist führt nicht zu einer Verlängerung der Garantie.
• Der Anspruch auf Garantie erlischt, wenn Änderungen am Entfeuchter vorgenommen, andere als Originalteile eingebaut oder Reparaturen am Entfeuchter von Dritten durchgeführt wurden.
• Teile, die dem normalen Verschleib unterliegen fallen nicht unter die Garantie.
• Voraussetzung für die Inanspruchnahme von Garantieleistungen ist die Vorlage der mit dem Datum versehenen, unveränderten Originalrechnung.
• Die Garantie gilt nicht für Schäden, der durch von den in der Bedienungsanleitung abweichenden Handlungen oder durch Nachlassigkeit entstanden sind.
• Kosten und Risiko des Versands der Entfeuchter und/oder deren Ersatzteile gehen immer zu Lasten des Käufers.

Zur Vorbeugung von unnötigen Kosten empfehlen wir Ihnen, zunachst immer erst genau in der Bedienungsanleitung nachzulesen. Finden Sie darin keine Lösungsmöglichkeit, wenden Sie sichitte an ihren Handler.

TECHNISCHE DATEN

Model D 109
Energieverbrauch kW 0,18
Spannung V / Hz / Ph 220-240 / ~ 50 / 1
Stromstärke (nom.) A 0,8
Entfeuchtungskapazität (bei 32 °C, 80% relative Feuchtigkeit) L / 24st 10
Entfeuchtungskapazität (bei 27 °C, 60% relative Feuchtigkeit) L / 24st 5,2
Behalterinhalt L 2,4
Luftstrom (nom.) * m³/h 90
Für Räume bis *	m³	40 - 60
Umgebungstemperatur	°C	5 - 32
Automatisches Abtauen		Ja
Hygrostat		Ja
Kompresssortyp		Rotierend
Kältemittel Typ / Gewicht	r / gr	R134a / 130 gr
Druck Ansaug / Ausström (max.)	bar	12 / 24 (25)
Abmessungen (B x T x H)	mm	340 x 245 x 575
Gewicht (netto)	kg 9
Gewicht (brutto)	kg	10,5
Schalldruckpegel*	dB(A)	40
Schutzklasse	IP	X0
Sicherungen		250V, T3,15AL

• Dient als Richtwert

Der Hersteller besteht sich das Recht vor, Änderungen ohne vorherige Bekanntgabe vorzunehmen.

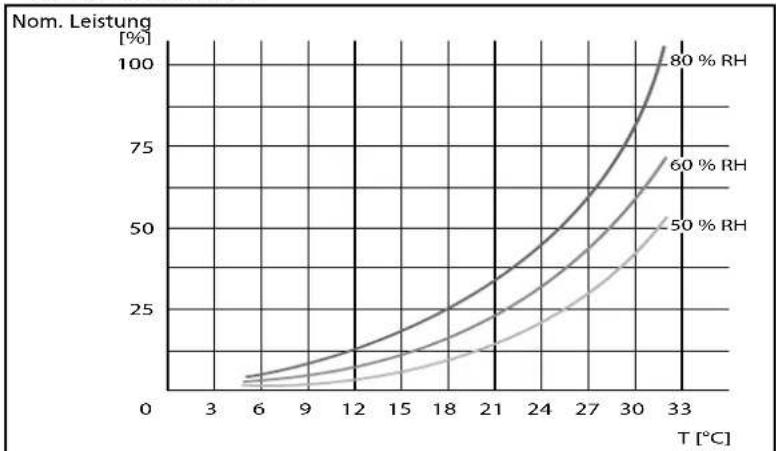

LEISTUNGSGRAFIK
(unverbindliche Richtwerte)

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäfer gesetzlich verpflichtet, das alte mindestens kostenz zur Entsorgung entgegenzunehmen.

Dieses Gerät enthalt im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Esarf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthalt die in der obigen Tabelle aufgeführte Menge des Kältemittels R134a. Lassen Sie das R134a nicht in die Atmosphäre entweichen. R134a ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 1300.
