Produkttyp	Avfuktare
Märke	Qlima
Modell	D 109
Mått (B x D x H)	340 x 245 x 575 mm
Nettovikt	9 kg
Elanslutning	220-240 V ~ 50 Hz, 0,18 kW
Avfuktningskapacitet (32°C, 80% RF)	10 L/24h
Avfuktningskapacitet (27°C, 60% RF)	5,2 L/24h
Vattentankens kapacitet	2,4 L
Köldmedium	R134a, 130 g
Drifttemperaturområde	5 °C till 32 °C
Automatisk avfrostning	Ja
Inbyggd hygrostat	Ja, justerbar
Kompressortyp	Roterande
Ljudnivå	40 dB(A)
Rekommenderad rumsvolym	40 till 60 m³ (volym)
Kontinuerlig dränering	Ja (slang Ø 13 mm, ingår ej)
Luftfilter	Tvättbart, rengöring varannan vecka
Automatisk avstängning vid full tank	Ja, med ljusindikator
Transporthandtag	Ja
Garanti	2 år

Vanliga frågor - D 109 QLIMA

Hur ställer jag in önskad luftfuktighetsnivå?

Vrid hygrostatratten till önskad position. Läget 'NORMAL' motsvarar cirka 50 % relativ luftfuktighet. För kontinuerlig drift, vrid till 'MAX'.

Vad gör jag om indikatorn för full tank tänds?

Vattentanken är full. Töm den och sätt tillbaka den korrekt i apparaten. Avfuktaren startar automatiskt igen.

Hur använder jag kontinuerlig dränering?

Skruva av locket på baksidan, ta bort gummiproppen, anslut en dräneringsslang Ø 13 mm (ingår ej) till anslutningen. Se till att slangen lutar nedåt mot ett avlopp.

Hur ofta ska jag rengöra luftfiltret?

Varannan vecka. Ta bort filtret, rengör det med dammsugare eller vatten, torka det noggrant och sätt tillbaka det. Använd aldrig apparaten utan filter.

Varför startar inte apparaten?

Kontrollera att apparaten är ansluten, att vattentanken är korrekt placerad och att den inställda luftfuktighetsnivån inte redan är uppnådd. Om indikatorn för full tank lyser, töm tanken.

Avfuktaren avfuktar inte tillräckligt, vad gör jag?

Kontrollera att filtret är rent, att omgivningstemperaturen är mellan 5 och 32 °C och att rummet inte är för stort. Stäng fönster och dörrar för att begränsa ventilationen.

Vilken ljudnivå har apparaten?

Ljudtrycksnivån är 40 dB(A), vilket motsvarar tyst drift jämförbart med en viskande konversation.

Var ska jag placera avfuktaren?

Placera den på en plan och stabil yta, långt från element och värmekällor, i ett stängt rum. Använd den inte i badrum eller nära vattenstänk.

Kan jag använda en förlängningssladd?

Nej, anslut aldrig apparaten till en förlängningssladd. Använd ett jordat eluttag.

Vad gör jag om apparaten fryser?

Apparaten är utrustad med automatisk avfrostning. Om frost uppstår startar den automatiskt avfrostning. Om inte, stäng av apparaten och låt den tina i rumstemperatur.

BRUKSANVISNING D 109 QLIMA

När alla lampor lyser är apparaten avstängd.

BETJENING

4 Lägg änden av avloppsröret i ett golvbrunn / avlopp.

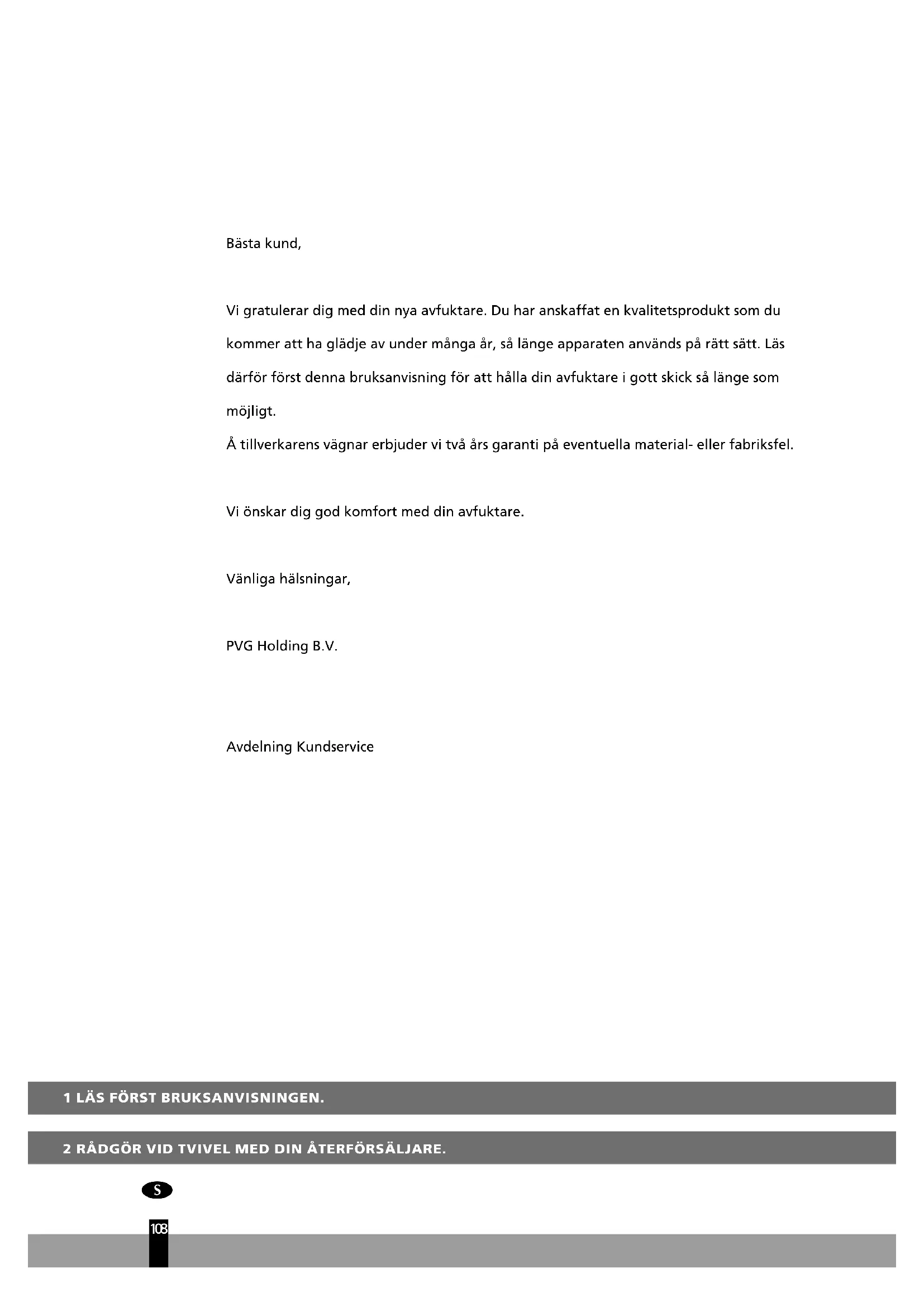

Vi gratulerar dig till din nya avfuktare. Du har skaffat en kvalitetsprodukt som du kommer att ha glädje av under många år, så länge apparaten används på rätt sätt. Läs därför först bruksanvisningen för att hålla din avfuktare i gott skick så länge som möjligt.

Å tillverkarens vägnar erbjuder vi två års garanti på eventuella material- eller fabriksfel.

Vi önskar dig god komfort med din avfuktare.

Vänliga hälsningar,

PVG Holding B.V.

Avdelning Kundservice

1 LÄS FÖRST BRUKSANVISNINGEN.

2 RÅDGÖR VID TVIVEL MED DIN ÅTERFÖRSÄLJARE.

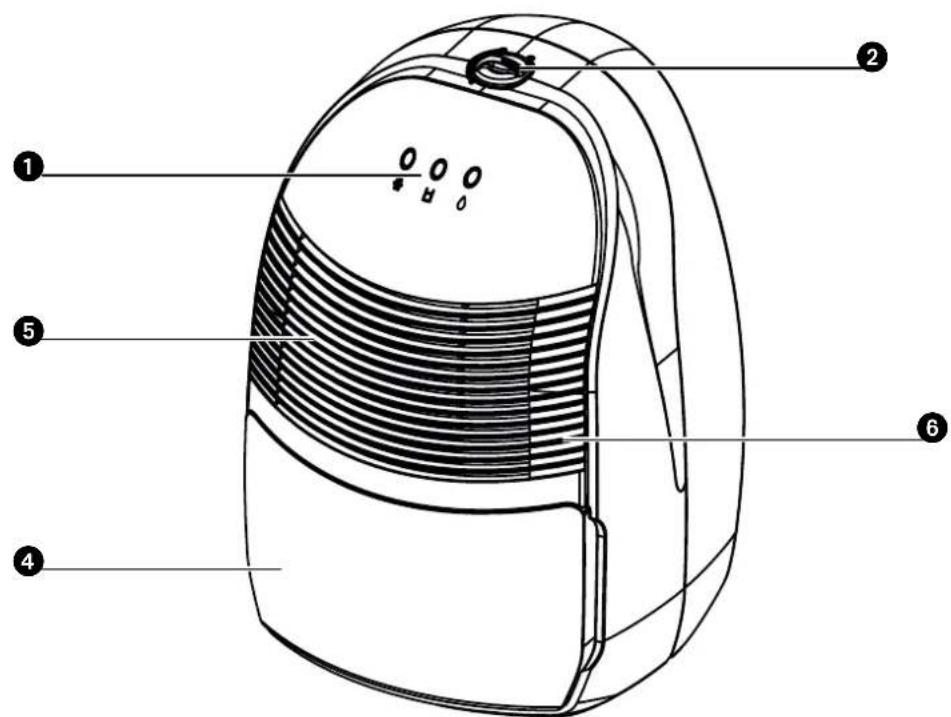

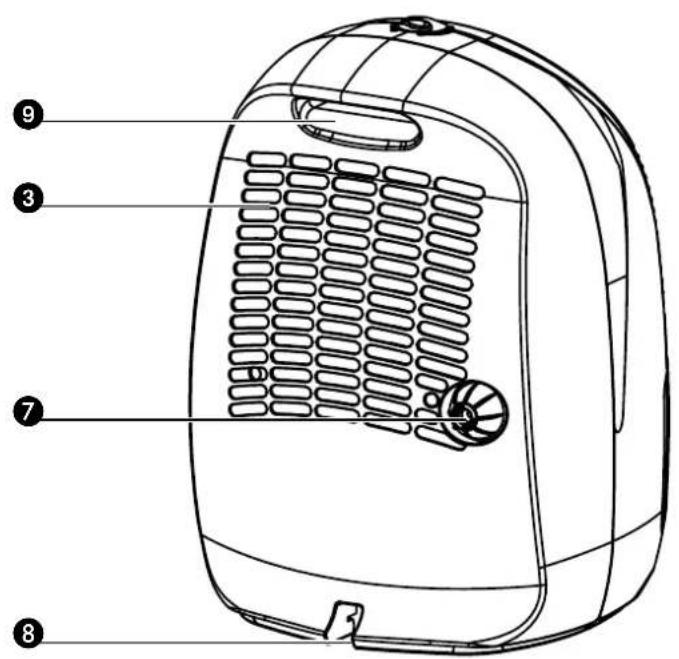

VIKTIGA KOMPONENTER

Signallampor Ställknapp/ hygrostat 3 Utsläpp för torr luft 4 Löstagbar vattenreservoar Intag för fuktig luft 6 Luftfilter Avloppspip (Ø 13 mm) med stopp 8 Sladd med nätkontakt Handtag

Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/ nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som avfuktare i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Denna apparat är endast lämplig för ett jordat eluttag, nätspänning 220-240V / ~50 Hz.

ALLMÄNT

• För optimalt resultat bör apparaten inte placeras nära ett element eller någon annan värmekälla.
• Håll alla fönster stängda för maximal effektivitet.
• Apparatens avfuktningskapacitet varierar med lokalens temperatur och fuktighet. Vid låga temperaturer är det normalt att mindre fukt absorberas.
• Se till att luftfiltret hålls rent. Detta förebygger onödig energiförbrukning och garanterar ett optimalt resultat.
• Om kontakten har varit utdragen ur uttaget startar apparaten först efter tre minuter. Denna automatiska fördröjning skyddar kompressorn.

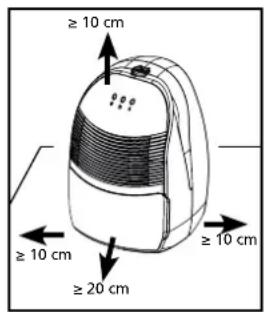

VIKTIGT

Apparaten MÅSTE alltid kopplas till ett jordat uttag. Om platsens strömförsörjning inte är jordad, får apparaten absolut inte anslutas. Efter anslutning måste apparatens nätkontakt alltid vara lätt åtkomlig. Läs denna bruksanvisning noggrant och följ anvisningarna.

Kontrollera innan du ansluter apparaten att:

• nätspänningen överensstämmer med värdet på typskylten;
• strömförsörjning och nätuttag är lämpliga för apparaten;
• sladdens kontakt passar i uttaget;
• apparaten står på ett jämnt och stadigt underlag.

Låt den elektriska anslutningen kontrolleras av en behörig yrkesperson om du inte är säker på att allt stämmer.

• Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.
• Apparaten är tillverkad enligt CE-säkerhetsnormer. Du bör dock, som med alla elektriska apparater, vara försiktig.
• Luftintagets och utsläppets galler får aldrig täckas över.
• Töm vattenreservoaren innan du flyttar apparaten.
• Låt apparaten aldrig komma i kontakt med kemikalier. Apparaten får aldrig sänkas i någon vätska.
• Stick aldrig in något föremål genom apparatens öppningar.
• Dra alltid först ut nätkontakten ur vägguttaget innan (en del av) apparaten måste rengöras eller bytas ut.
• Anslut ALDRIG apparaten med hjälp av en förlängningssladd. Om inget lämpligt, jordat eluttag finns i närheten, måste ett sådant installeras av en behörig elektriker.

tag finns i närheten, måste ett sådant installeras av en behörig elektriker.

Barn bör övervakas för att garantera att de inte leker med apparaten. - Låt eventuella reparationer alltid utföras av en behörig servicemonterör eller av leverantören. Följ underhållsanvisningarna. - Dra alltid ut apparatens nätkontakt ur uttaget när den inte används. - Om elkabeln är skadad måste den bytas ut av tillverkaren, dess kundtjänst eller personer med jämförbara kvalifikationer för att undvika fara. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av enheten på ett säkert sätt och förstår riskerna. Barn får inte leka med enheten. - Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

Använd aldrig apparaten om sladden eller nätkontakten är skadad. Låt sladden aldrig klämmas och undvik kontakt med vassa kanter.

• Använd aldrig apparaten om sladden eller nätkontakten är skadad. Låt aldrig sladden klämmas och undvik kontakt med vassa kanter.
• Om anvisningarna inte följs kan detta leda till att apparatens garanti förfaller.
• Placera inte avfuktaren i badrum eller på andra platser där det finns risk att vatten kan spruta på den.

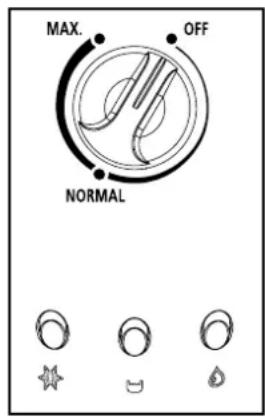

Denna lampa lyser för att ange att avfrostningsfunktionen har startat. Detta krävs för att förebygga överflödig isbildning i apparaten.

Denna lampa lyser för att ange att avfrostningsfunktionen har startat. Detta krävs för att förebygga överflödig isbildning i apparaten.

Denna lampa lyser om vattenreservoaren är full. Apparaten stängs av automatiskt. Denna lampa lyser när apparaten är i drift.

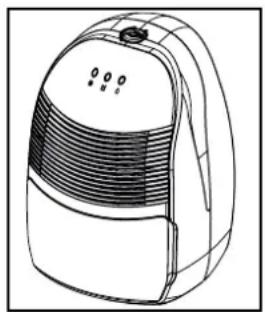

ANVÄNDNING

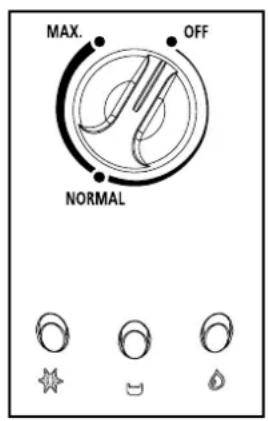

1 Se till att hygrostaten är avstängd ('OFF') innan du sätter kontakten i uttaget. 2 Se till att vattenreservoaren är ordentligt placerad. Om lampan tänds när du använder apparaten första gången, måste vattenreservoaren tas ut och sättas tillbaka i rätt läge. 3 Vrid ställknappen till önskat läge. Hygrostaten kan ställas in steglöst. Ställ in hygrostaten på 'normal', detta ger en relativ luftfuktighet på ca. 50% och sörjer för en komfortabel levnadsomgivning.

Apparaten startar avfuktningen när lokalens luftfuktighet överskrider det inställda värdet. När det inställda värdet uppnås stängs apparaten automatiskt av, för att starta igen när lokalens luftfuktighet stiger på nytt.

Med hygrostaten i läget 'MAX' löper apparaten hela tiden.

4 Vrid ställknappen till läget 'OFF' för att stänga av apparaten.

VATTENAVFÖRSEL

När vattenreservoaren är full tänds lampan och avfuktaren stängs automatiskt av. Töm reservoaren och sätt tillbaka den i rätt läge. Sedan startar apparaten på nytt.

Om så önskas kan en avloppsslang monteras på apparaten för permanent avförsel av vattnet. Gör så här:

1 Skruva loss locket på baksidan. Ta ut gummistoppen ur avloppspipen. 3 Anslut en avloppsslang och se till att slangens ända befinner sig lägre än anslutningen vid apparaten. Annars kan vattnet inte rinna undan och kan vattenskada uppstå. 4 Lägg avloppsslangens ända i en avloppsbrunn.

Koppla loss avloppsslangen från apparaten om du inte längre vill använda den permanenta vattenavförseln. Sätt tillbaka gummistoppen i avloppspipen och skruva fast locket. Se till att vattenreservoaren är ordentligt placerad.

RENGÖRING

Innan du börjar rengöra avfuktaren måste den stängas av. Tag sedan ut kontakten ur vägguttaget.

UTSIDAN

Rengör utsidan med en mjuk, torr trasa. Om apparaten är mycket smutsig kan du använda ett milt rengöringsmedel. Torka sedan efter med en lätt fuktad trasa.

Spruta aldrig apparaten våt.

LUFTFILTRET

Vid regelbundet bruk kan filtret tappas av samlat damm. Därför bör det varannan vecka rengöras på följande sätt:

1. Ta ut vattenreservoaren ur apparaten. Luta apparaten något bakåt och ta ut filtret. 2. Rengör filtret med en dammsugare eller med vatten. Torka och sätt tillbaka filtret. Se till att det först är ordentligt torrt. Sätt tillbaka vattenreservoaren.

Använd aldrig apparaten utan luftfiltret.

FÖRVARING

När apparaten inte kommer att användas under längre tid bör du göra så här:

1. Dra ut kontakten ur nätuttaget och töm reservoaren. Låt reservoaren och apparaten torka ordentligt. 2. Rengör luftfiltret. 3. Ställ undan apparaten på en dammskyddad plats, helst övertäckt med plast.

Innan du söker teknisk hjälp bör du själv kontrollera följande punkter:

Problem Orsak Lösning
Apparaten fungerar inte.	Kontaktenär inte kopplad till uttaget.	Sätt kontakten i nituttaget.
	Önskad luftfuktighetärfor högt inställd.	Vrid önskad luftfuktighet till en lagre inställning.
	Vattenreservoarenär full.	Töm ut vattnet ur reservoiroaren.
	Vattenreservoarenär inte rätt. Placera vattenreservoaren i rätt lage.
Apparaten avfuktar inte.	Luftfiltretär smutsigt. Rengör luftfiltret.
	För lögtemperatur eller rela-tiv luftfuktighet i lokalen)där apparaten stär.	Under dessa Förhällandenär det normalt att apparaten inte avfuktar.
Avfuktaren fungerar, men den relativa luft- fuktigheten reduceras inte tillräckligt.	Lokalenär for stor. Vi rekommenderer att place- ra en avfuktare med större kapacitet.
	För måga fuktkällor. Vi rekomenderer att place- ra en avfuktare med större kapacitet.
	För kraftig ventilation Minska ventilationen (stäng t.ex. fönster och dörrar).

GARANTIVILLKOR

För avfuktaren gäller två års garanti från inköpsdatum. Inom denna period återställs alla material- och fabrikationsfel kostnadsfritt.

Härvid gäller följande regler:

• Inga andra anspråk på skadeersättning godtas, inklusive följdskador.
• Reparation eller byte av delar inom garantiperioden leder inte till förlängning av garantin.
• Garantin förfaller om ändringar har gjorts, andra än originaldelar har monterats eller reparationer har utförts av utomstående.
• Komponenter som är utsatta för normalt slitage täcks inte av garantin.
• Garantin gäller endast med avlämnande av det ursprungliga, daterade inköpskvittot. Detta kvitto får inte ha ändrats på något sätt.
• Garantin gäller inte för skada till följd av bristande skötsel eller handlingar som avviker från bruksanvisningen.
• Kostnader och risker vid försändelse av avfuktaren eller dess delar är alltid för köparens räkning.

För att förebygga onödiga kostnader rekommenderar vi att du alltid först läser bruksanvisningen noggrant. Om detta inte leder till en lösning, ska apparaten lämnas in hos återförsäljaren för reparation.

TEKNISKA SPECIFIKATIONER

Model D 109
Strömforbrukning kW 0,18
Nätspanning V / Hz / Ph 220-240 / ~ 50 / 1
Strömstyrka A 0,8
Avfuktningskapacitet (avfuktning vid 32°C, 80% RH) L / 24h 10
Avfuktningskapacitet (avfuktning vid 27°C, 60% RH) L / 24h 5,2
Volym vattenreservoirar L 2,4
Luftflöde (nom.) *	m³/h	90
Für lokaler upp till *	m³	40 - 60
Driftstemperatur	°C	5 - 32
Automatisk avfrostning		ja
Hygrostat ja
Kompressortyp		roterande
Mängd / typ kylmedel	r / gr	R134a / 130 gr
Tryck intag / utsläpp (max.)	bar	12 / 24 (25)
Dimensioner (b x d x h)	mm	340 x 245 x 575
Nettovikt	kg 9
Bruttovikt	kg	10,5
Ljudtrycksnivå *	dB(A)	40
Skyddsklass	IP	X0
Säkringar		250V, T3,15AL

• avsett som riktlinje

Tillverkaren förbehåller sig rätten att införa ändringar utan föregående meddelande.

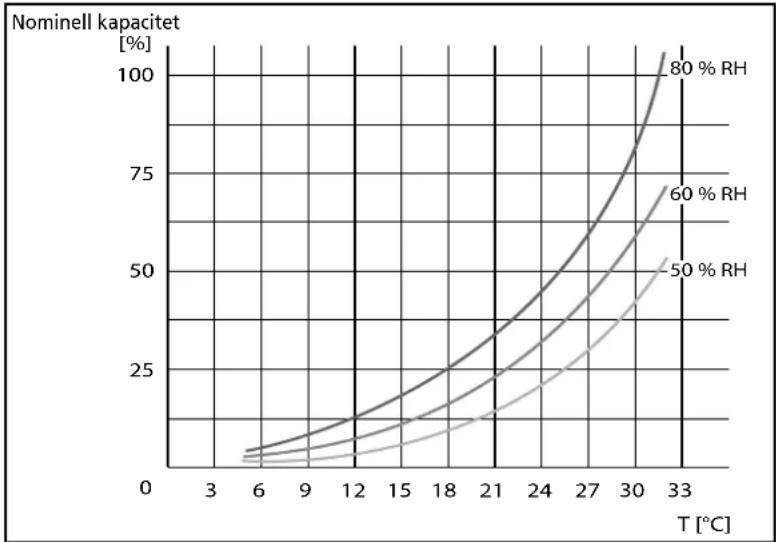

KAPACITETSKURVA

(ungefärliga värden)

Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter för information om tillgängliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller på soptippar kan hälsofarliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket kan skada din hälsa och ditt välbefinnande. När du byter ut gamla apparater mot nya är återförsäljaren enligt lag skyldig att ta tillbaka din gamla apparat för kassering utan extra kostnader.

Denna utrustning innehåller fluorerade växthusgaser som omfattas av Kyoto-avtalet. Den får endast servas eller monteras isär av auktoriserade personer.

Denna utrustning innehåller R134a-köldmedium i den mängd som anges i tabellen ovan. Släpp inte ut R134a i atmosfären: R134a är en fluorerad växthusgas med ett GWP (Global Warming Potential) = 1300
