BEDIENUNGSANLEITUNG Centerspeaker I Compose LOEWE

• 1x Lautsprecher-Kabel 6m

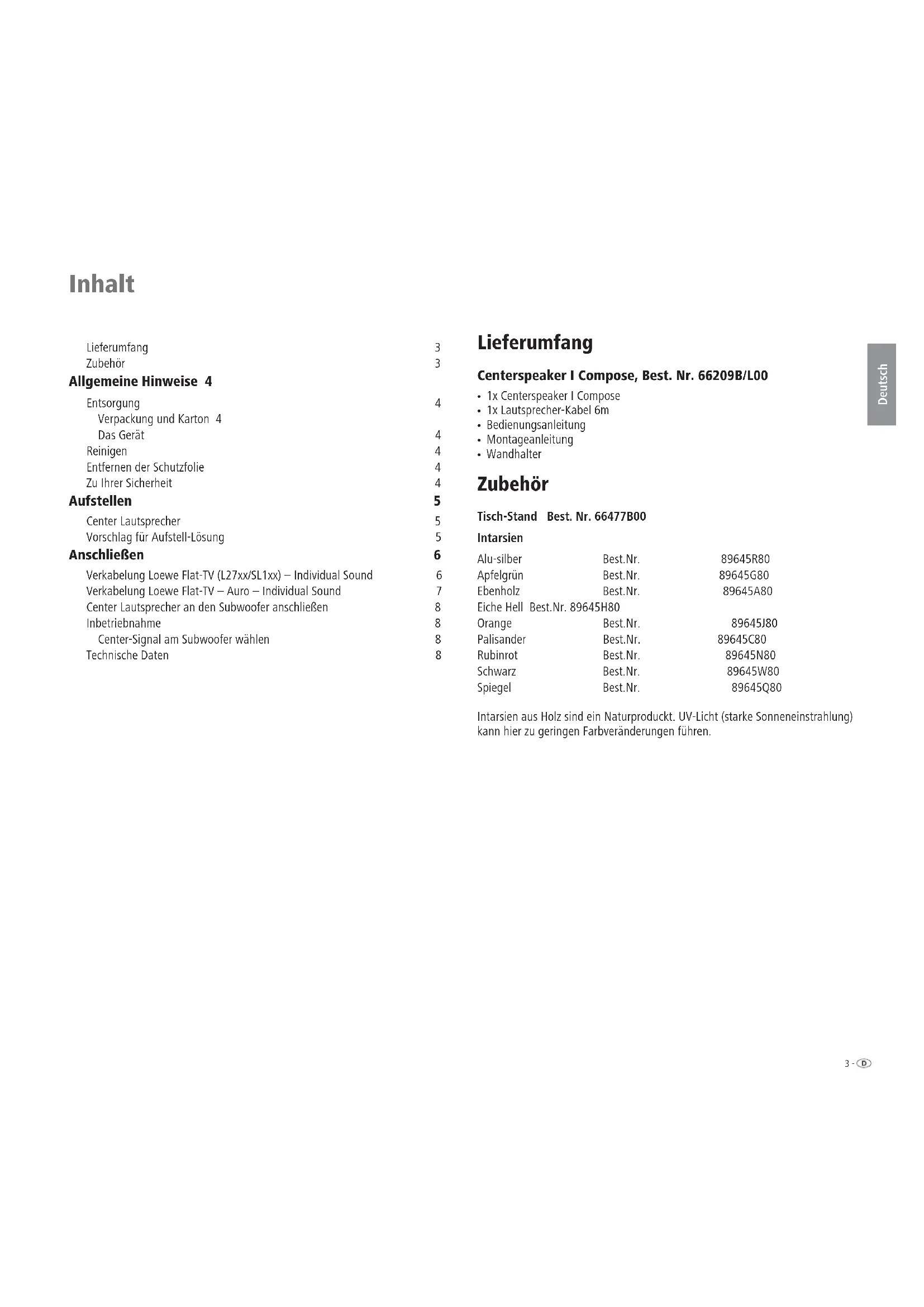

• Wandhalter Zubehör Tisch-Stand Best. Nr. 66477B00 Intarsien Alu-silber Best.Nr. 89645R80 Apfelgrün Best.Nr. 89645G80 Ebenholz Best.Nr. 89645A80 Eiche Hell Best.Nr. 89645H80 Orange Best.Nr. 89645J80 Palisander Best.Nr. 89645C80 Rubinrot Best.Nr. 89645N80 Schwarz Best.Nr. 89645W80 Spiegel Best.Nr. 89645Q80 Intarsien aus Holz sind ein Naturproduckt. UV-Licht (starke Sonneneinstrahlung) kann hier zu geringen Farbveränderungen führen. Inhalt Lieferumfang 3 Zubehör 3 Allgemeine Hinweise 4 Entsorgung 4 Verpackung und Karton 4 Das Gerät 4 Reinigen 4 Entfernen der Schutzfolie 4 Zu Ihrer Sicherheit 4 Aufstellen 5 Center Lautsprecher 5 Vorschlag für Aufstell-Lösung 5 Anschließen 6 Verkabelung Loewe Flat-TV (L27xx/SL1xx) – Individual Sound 6 Verkabelung Loewe Flat-TV – Auro – Individual Sound 7 Center Lautsprecher an den Subwoofer anschließen 8 Inbetriebnahme 8 Center-Signal am Subwoofer wählen 8 Technische Daten 8- 4 Deutsch Allgemeine Hinweise Entsorgung Verpackung und Karton Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver- ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut auf zu be wah ren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann. Das Gerät Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungs- gemäße Rücknahme, Behandlung und Verwertung von ge- brauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt wer- den. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an aus- gewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Reinigen Reinigen Sie Ihr Lautsprecher-System nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). Entfernen der Schutzfolie Ziehen Sie die Schutzfolien auf den Intarsien langsam und vorsichtig ab. Zu Ihrer Sicherheit Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzu- wenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Ihr Lautsprecher-System ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.

• Schalten Sie Ihre Anlage (Lautsprecher-System, Auro, TV-Gerät und eventuell weitere, angeschlossene Komponenten) unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen. Schützen Sie Ihr Lautsprecher-System vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen

• lüftungshemmender Abdeckung

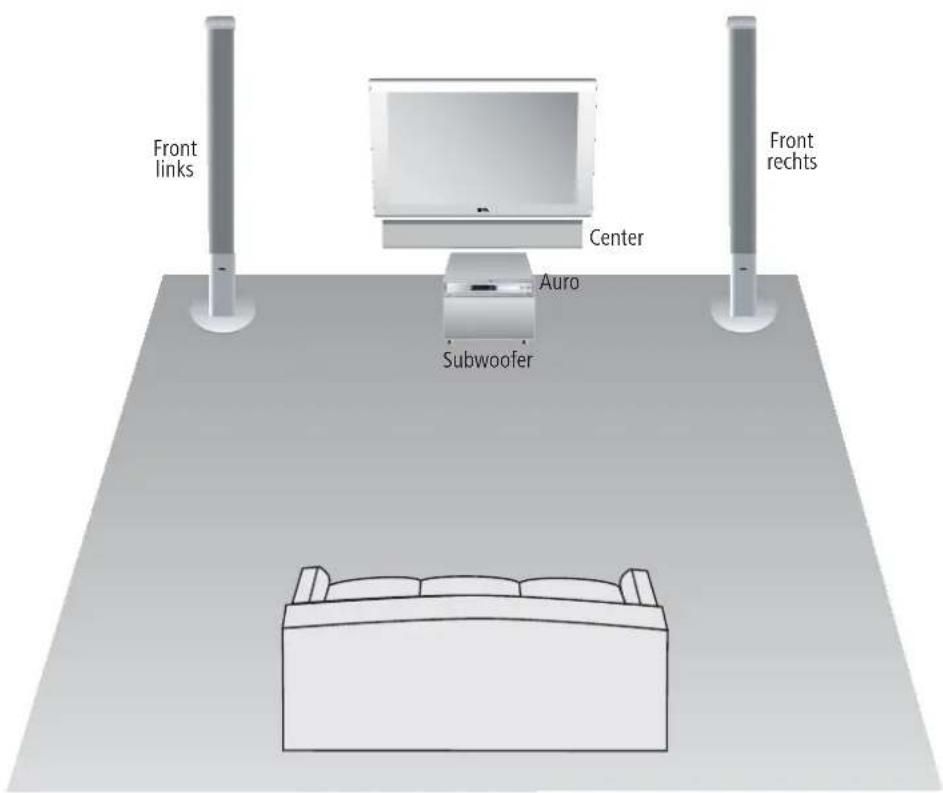

• Eingriffen ins Innere des Gerätes Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden um das Ausbreiten von Feuer zu verhindern. Ihr Lautsprecher-System wurde ausschließlich für die private Nutzung in häus- licher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsge- mäße Nutzung. WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIES- SEN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GERÄTS) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPA- RIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN. Haben Sie Ihr Lautsprecher-System aus der Kälte in eine warme Umgebung ge- bracht, lassen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde stehen. Schalten Sie es erst ein, wenn es Raumtemperatur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.5 - Deutsch Center Lautsprecher Der Center-Lautsprecher sollte in unmittelbarer Nähe des Bildschirms platziert werden. Verwenden Sie den als Zubehör lieferbaren Tisch-Stand oder den beiliegenden Wandhalter. Korrigieren Sie Abstand und Pegel der Lautsprecher über das Lautsprecher Kon gurationsmenü des Preceivers, bzw. AV-Receivers. Vorschlag für Aufstell-Lösung Aufstellen Front links Front rechts Subwoofer Auro Center- 6 Deutsch Loewe Flat-TV

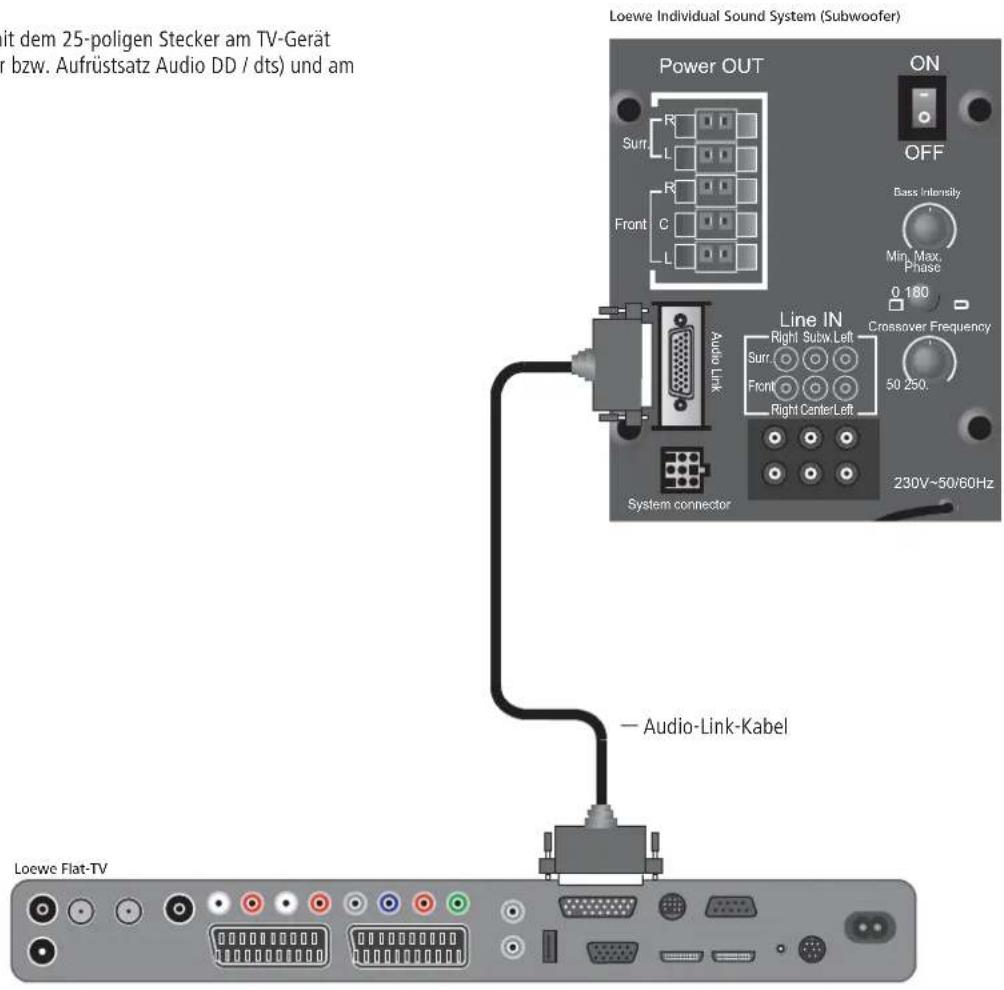

Bass IntensityPhaseMin. Max.0 180Crossover FrequencyAudio LinkSystem connector50 250.Loewe Individual Sound System (Subwoofer) Montieren Sie das Audio-Link-Kabel mit dem 25-poligen Stecker am TV-Gerät (mit integrierten Dolby Digital Decoder bzw. Aufrüstsatz Audio DD / dts) und am Subwoofer. Verkabelung Loewe Flat-TV (L27xx/SL1xx) – Individual Sound Anschließen Audio-Link-Kabel7 - Deutsch Stellen Sie die Kabelverbindungen wie oben dargestellt her:

• Schließen Sie Auro an der Buchse AV2 des Loewe Flat-TV-Gerätes an.

• Verwenden Sie unbedingt ein Euro-AV-Kabel, bei dem alle Kontakte bestückt und angeschlossen sind.

• Bei dem sechspoligen Cinch-Kabel sind seitlich an den Steckern Buchstaben aufgeprägt: grauer Stecker: „C“ für Center-Kanal; schwarzer Stecker: „LFE“ für Subwoofer; rote Stecker: „FR“ für Front rechts bzw. „SR“ für Surround rechts; weiße Stecker: „FL“ für Front links bzw. „SL“ für Surround links.

• Zweiadriges (dünnes) Würfelstecker-Kabel von Auro zu Buchse „Master“ an Individual Sound (die Seite des Kabels mit Knickschutz) mit Auro verbinden. Die Würfelstecker werden durch eine Rastnase in der Buchse gesichert. Beim Entnehmen der Würfelstecker müssen Sie diese Rastnase erst herunter- drücken, bevor Sie den Stecker herausziehen können.

• Um den Ton vom TV-Gerät über Auro/Individual Sound wiederzugeben, ver- binden Sie den Digitaltonausgang des TV-Gerätes „AUDIO DIGITAL OUT“ mit dem „DIGITAL IN“-Eingang von Auro mit einem Cinchkabel.

• Bevor Sie die L-Link-Verbindung herstellen, müssen Auro und das TV-Gerät in spannungslosem Zustand sein, ansonsten können sich nach dem Einschalten diese Geräte nicht erkennen. PREOUTLC R LLSL LFE SR R RTO TVAUX1 INDIGITAL DIGITAL OUT

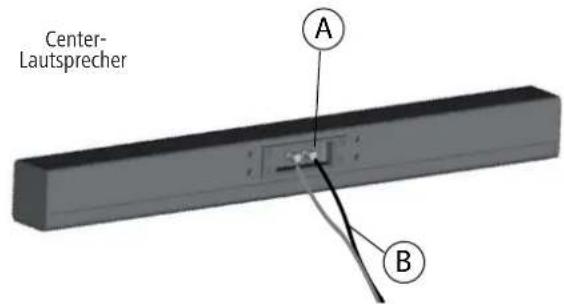

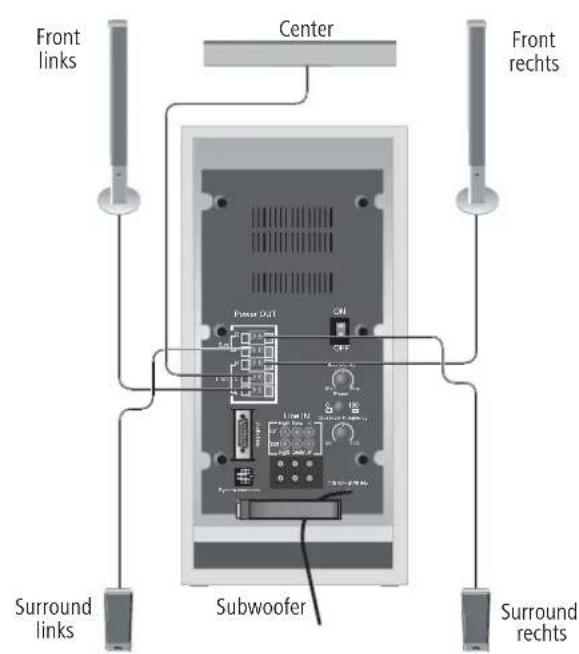

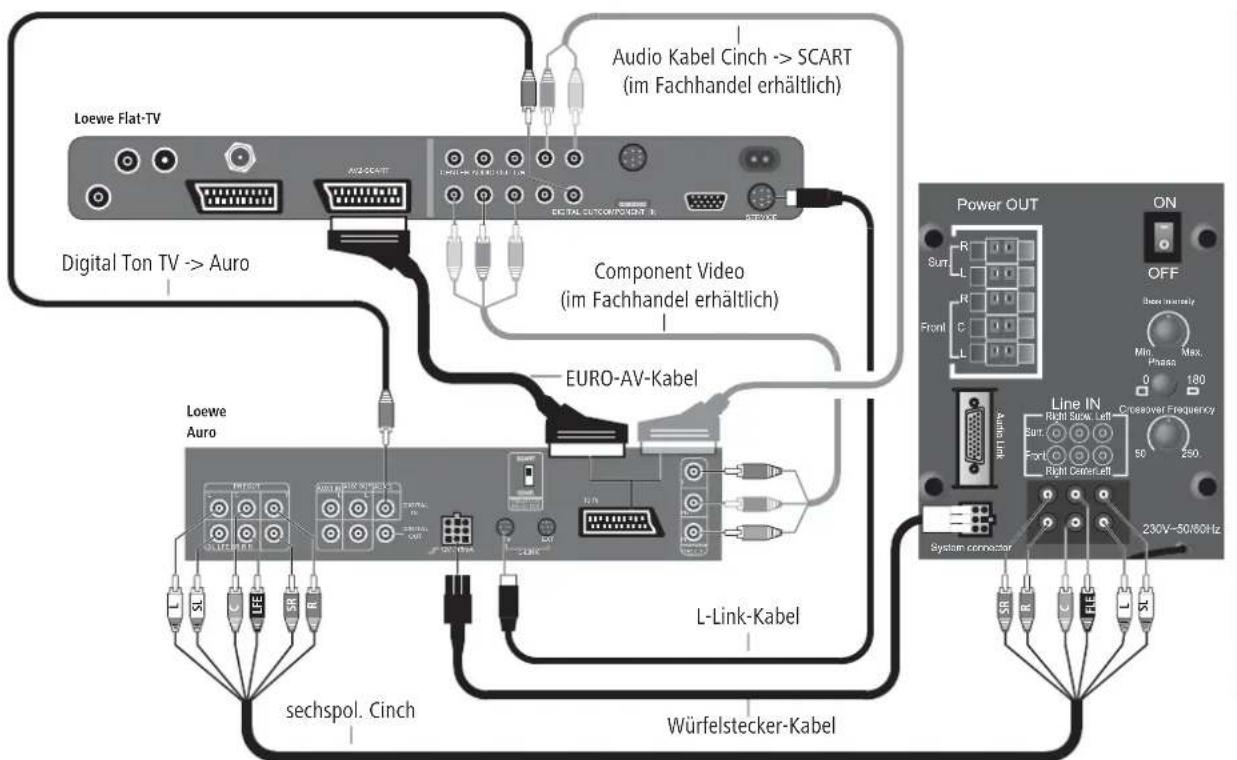

FLE Verkabelung Loewe Flat-TV – Auro – Individual Sound Audio Kabel Cinch -> SCART (im Fachhandel erhältlich) L-Link-Kabel Würfelstecker-Kabel Component Video (im Fachhandel erhältlich) EURO-AV-Kabel sechspol. Cinch Digital Ton TV -> Auro Anschließen- 8 Deutsch Anschließen Center Lautsprecher an den Subwoofer anschließen Eine der beiden Adern des Lautsprecherkabels (B) ist schwarz markiert. Ver- binden Sie diese schwarz markierte Ader jeweils mit der schwarzen Klemme am Subwoofer (Anschlussschema siehe Abbildung unten) und der schwarzen Klemme (A) am Lautsprecher. Die nicht markierten Adern verbinden Sie mit den roten Klemmen.

Stellen Sie die Lautsprecher wie auf Seite 5 beschrieben auf oder montieren Sie den Lautsprecher mit dem Wandhalter an die Wand oder auf den optionalen Stand, wie in der jeweils beiliegenden Montageanleitung beschrie- ben. Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich, dass alle Kabel korrekt angeschlossen sind. Inbetriebnahme Center-Signal am Subwoofer wählen Schalter nicht gedrückt = Center über Satelliten-Lautsprecher. Technische Daten Abmessungen Lautsprecher in cm B 82,3 x H 9,1 x T 9,1 mit Wandhalter B 82,3 x H 9,1 x T 10,1 mit Tisch-Stand B 82,3 x H 10,9 x T 25,8 Gewicht Lautsprecher in kg 5,4 mit Wandhalter 6,2 mit Tisch-Stand 8,6 Bestückung 2x Bass 80 mm, Papier Membran 2x Breitband 80 mm, Papier Membran 1x Hochton, beschichtete Gewebekalotte, Ø 33mm Belastbarkeit 75W (Sinus) / 120W (max. Musik) Impedanz 4 -8 Ohm Übertragungsbereich 85 Hz–22 kHz ± 3dB Schalldruck 84 dB spl (1w/m)
