BRUKSANVISNING Centerspeaker I Compose LOEWE

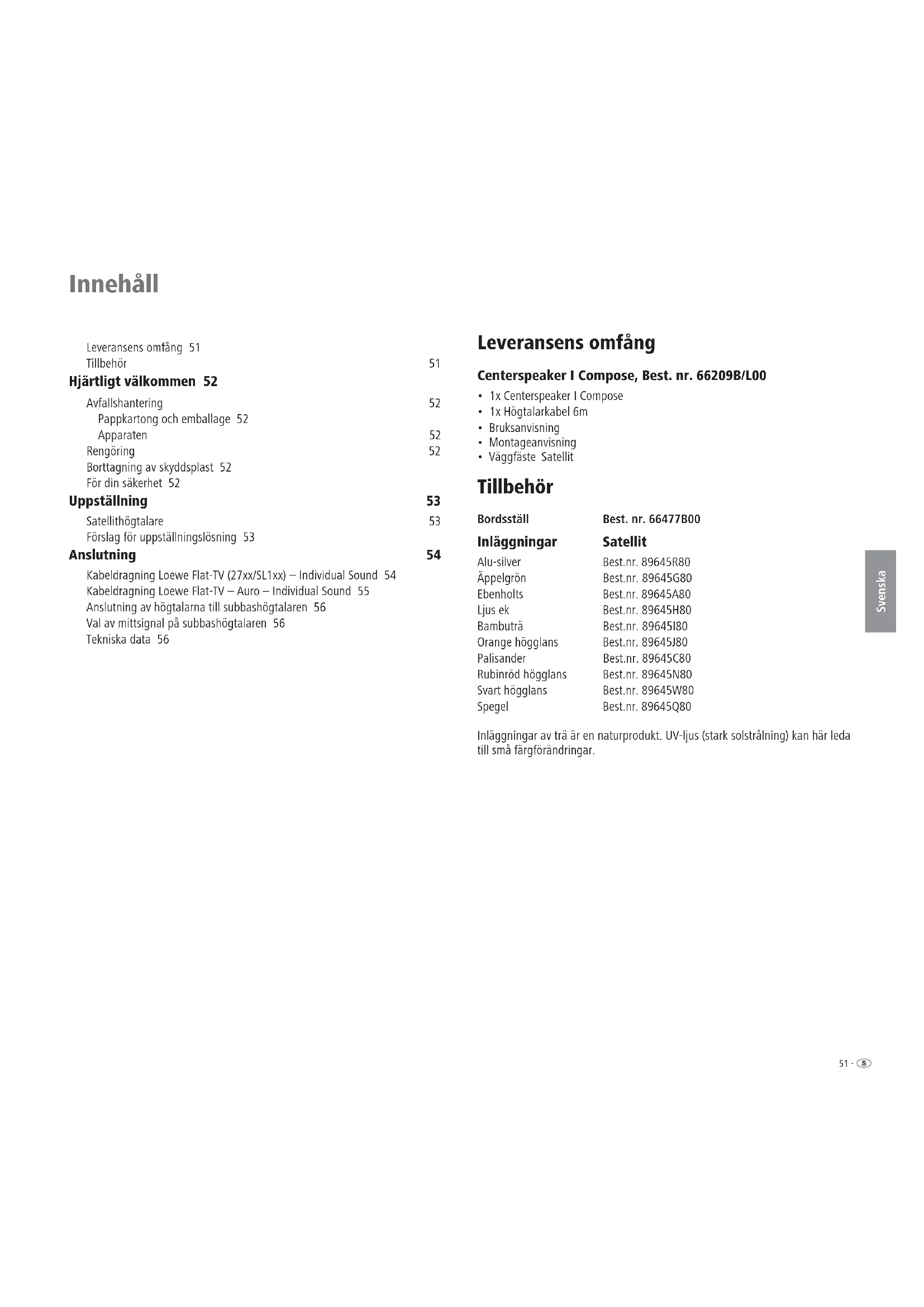

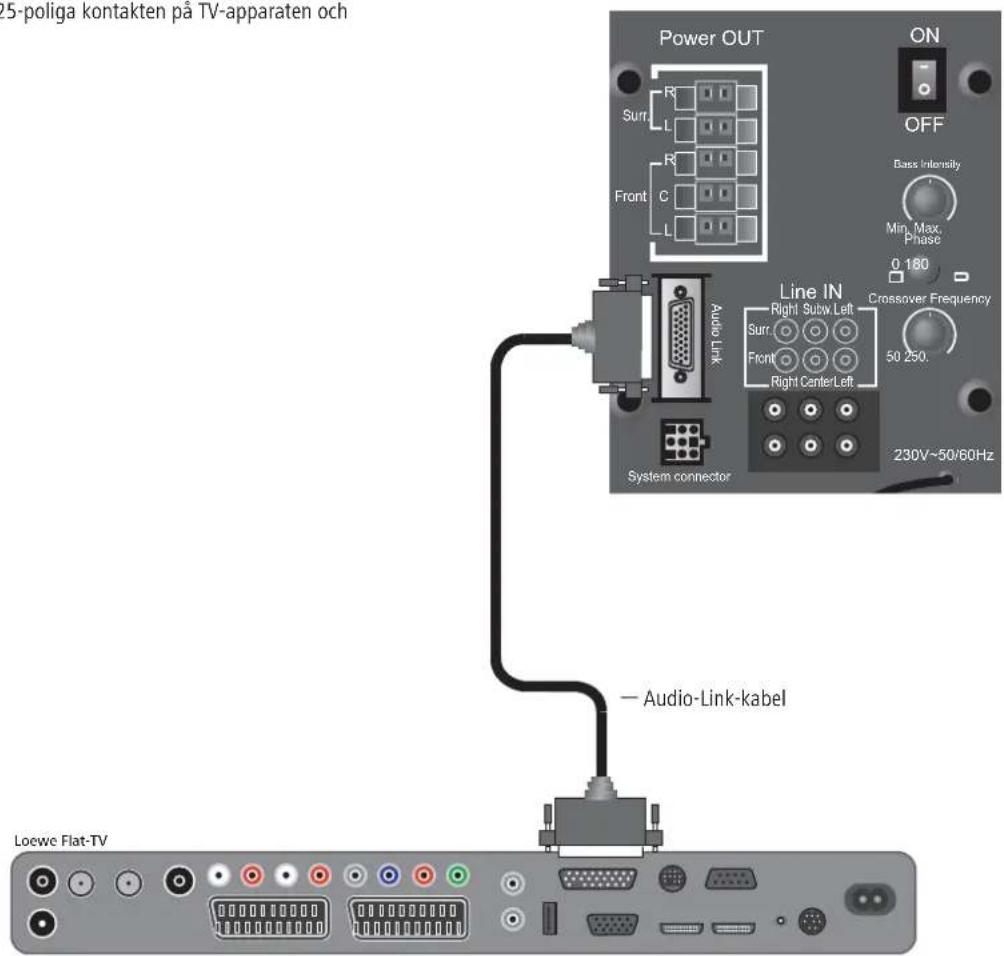

Bass IntensityPhaseMin. Max.0 180Crossover FrequencyAudio LinkSystem connector50 250. Vasen etu Oikea etu Vasen surround Oikea surround Subwoofer Center51 - Svenska Innehåll Leveransens omfång 51 Tillbehör 51 Hjärtligt välkommen 52 Avfallshantering 52 Pappkartong och emballage 52 Apparaten 52 Rengöring 52 Borttagning av skyddsplast 52 För din säkerhet 52 Uppställning 53 Satellithögtalare 53 Förslag för uppställningslösning 53 Anslutning 54 Kabeldragning Loewe Flat-TV (27xx/SL1xx) – Individual Sound 54 Kabeldragning Loewe Flat-TV – Auro – Individual Sound 55 Anslutning av högtalarna till subbashögtalaren 56 Val av mittsignal på subbashögtalaren 56 Tekniska data 56 Leveransens omfång Centerspeaker I Compose, Best. nr. 66209B/L00

• Väggfäste Satellit Tillbehör Bordsställ Best. nr. 66477B00 Inläggningar Satellit Alu-silver Best.nr. 89645R80 Äppelgrön Best.nr. 89645G80 Ebenholts Best.nr. 89645A80 Ljus ek Best.nr. 89645H80 Bambuträ Best.nr. 89645I80 Orange högglans Best.nr. 89645J80 Palisander Best.nr. 89645C80 Rubinröd högglans Best.nr. 89645N80 Svart högglans Best.nr. 89645W80 Spegel Best.nr. 89645Q80 Inläggningar av trä är en naturprodukt. UV-ljus (stark solstrålning) kan här leda till små färgförändringar.- 52 Svenska Hjärtligt välkommen Avfallshantering Pappkartong och emballage Du har bestämt dig för en hållbar och tekniskt so stikerad produkt. I överens- stämmelse med nationella föreskrifter avseende avfallshantering av förpack- ningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att behålla original pappkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt. Apparaten Viktigt: EU-direktivet 2002/96/EG reglerar korrekt återtag- ning, hantering och återvinning av använda elektroniska utrustningar. Gamla elektroniska utrustningar måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor. Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten. Rengöring Rengör ditt Högtalarsystem endast med en fuktig, mjuk och ren trasa (utan något aggressivt rengöringsmedel). Borttagning av skyddsplast Lossa försiktigt skyddsplasterna från ytorna. För din säkerhet För din egen säkerhet och för att undvika onödiga skador på apparaten, ombe- des du att läsa och beakta följande säkerhetshänvisningar:

• Högtalarsystemet är endast avsett för återgivning av tonsignaler.

• Koppla ovillkorligen från anläggningen (Högtalarsystemet, Auro, TV-appara- ten och eventuellt andra anslutna komponenter), innan du ansluter eller tar bort andra apparater eller högtalare. Skydda Högtalarsystemet mot ...

• Väta och fukt, regn, droppar, stänk och dagg

• stötar och mekaniska belastningar

• magnetiska och elektriska fält

• högre elektriska effekter än de som angivits

• kyla, hetta, direkt solstrålning och starka

• ventilationshämmande övertäckning

• ingrepp i apparatens inre Ställ inga föremål med vätskor på apparaten. Ljus och andra öppna eldar ska alltid hållas på avstånd från apparaten för att förhindra att elden breder ut sig. Högtalarsystemet är endast konstruerat för privat användning i bostadsmiljö. Garantin omfattar denna ändamålsenliga användning. VARNING: FÖR ATT UTESLUTA RISKEN FÖR ELEKTRISK STÖT, SKALL HÖLJET (ELLER APPARATENS BAKSIDA) EJ TAS BORT. INUTI BEFINNER SIG INGA DELAR, SOM KAN REPARERAS AV ANVÄNDAREN. LÅT REPARATIONSARBETEN ENDAST UTFÖRAS AV LOEWE ÅTERFÖRSÄLJARE. Har du yttat Högtalarsystemet från kyla in i ett varmt rum, bör du låta det stå ca. en timme eftersom kondensfuktighet kan bildas. Koppla först till det, när det har uppnått rumstemperatur. Så undviker du allvarliga skador på komponen- terna.53 - Svenska Uppställning Satellithögtalare Alla satellithögtalarna bör placeras i öronhöjd, alltså ca. 1 meter över golvet. Använd bordsstället som nna att beställa som tillbehör eller det medföljande väggfästet. Skulle detta ej vara möjligt, så korrigerar man avstånd och nivå för högtalarna i DVD-apparatens resp. AV-mottagarens kon gurationsmeny. Förslag för uppställningslösning Front vänster Front höger Subwoofer Auro Center- 54 Svenska Loewe Flat-TV

• Anslut Auro till uttaget AV2 på Loewe Flat-TV-apparaten.

• Använd ovillkorligen en Euro-AV-kabel, på vilken alla kontakter är bestyckade och anslutna.

• På den sexpoliga Cinch-kabeln är bokstäver präglade på sidan av stickkontak- terna: grå stickkontakt: “C“ för Center-kanal; svart stickkontakt: “LFE“ för sub- bashögtalare; röd stickkontakt: “FR“ för front höger resp. “SR“ för Surround höger; vit stickkontakt: “FL“ för front vänster resp. “SL“ för Surround vänster.

• Förbind tvåtrådig (tunn) tärningsstickkontakt-kabel från Auro till uttaget “Master“ på Individual Sound (den sidan av kabeln med knäckskydd) med Auro. Tärningsstickkontakterna säkras i uttaget med en spärrnäsa. Vid uttagning av tärningsstickkontakterna måste först spärrnäsan tryckas ner innan stickproppen kan dras ut.

• För att återge tonen från TV-apparaten över Auro/Individual Sound, förbinder man digitaltonutgången på TV-apparaten “AUDIO DIGITAL OUT“ med “DIGI- TAL IN“-ingången på Auro med en Cinchkabel.

• Innan L-länkförbindelsen framställs, måste Auro och TV-apparaten vara i spänningslöst tillstånd, annars kan dessa apparater ej registrera varandra efter inkopplingen. PREOUTLC R LLSL LFE SR R RTO TVAUX1 INDIGITAL DIGITAL OUT

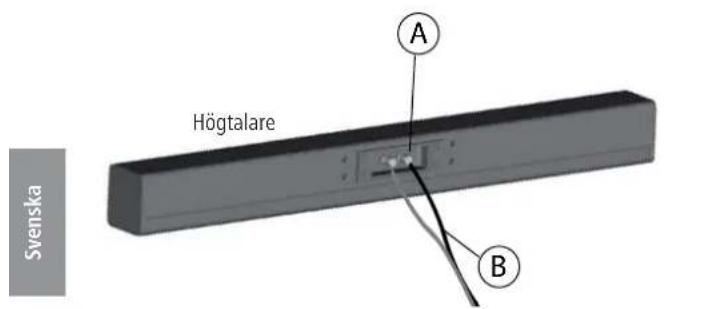

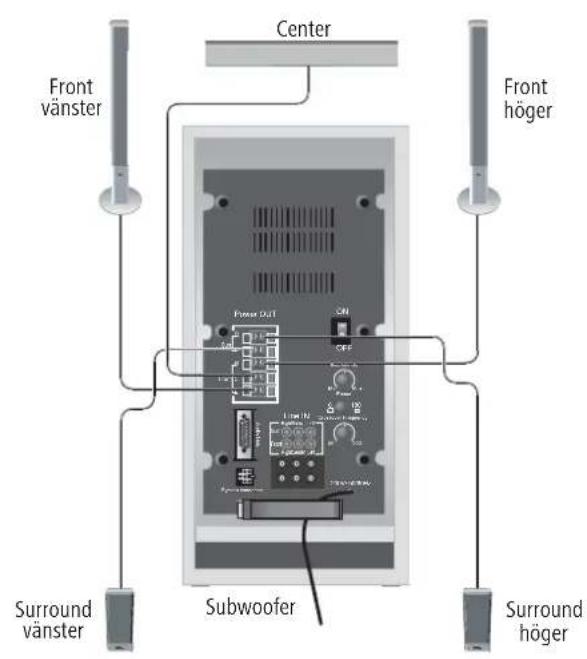

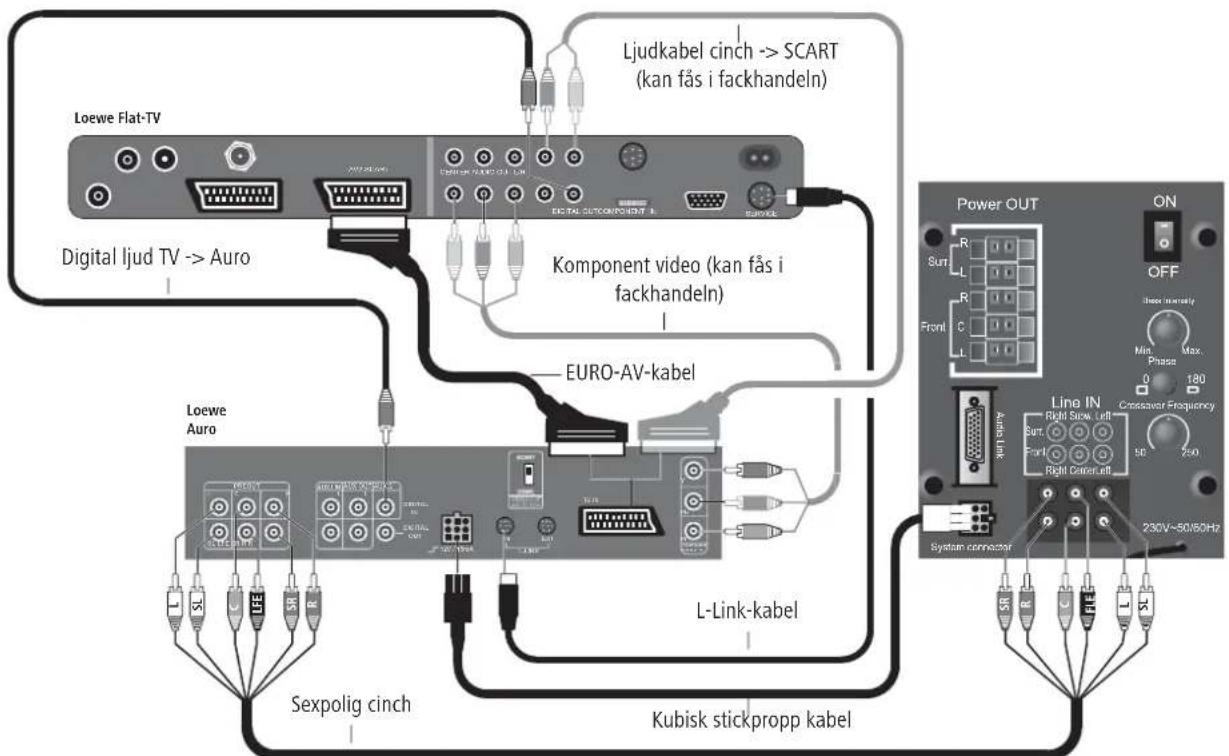

FLE Kabeldragning Loewe Flat-TV – Auro – Individual Sound Ljudkabel cinch -> SCART (kan fås i fackhandeln) L-Link-kabel Kubisk stickpropp kabel Komponent video (kan fås i fackhandeln) EURO-AV-kabel Sexpolig cinch Digital ljud TV -> Auro Anslutning- 56 Svenska Anslutning Anslutning av högtalarna till subbashögtalaren En av de båda ledarna i högtalarkabeln (B) är svart. Anslut den svarta ledaren till den svarta klämman på subwoofern (kopplingsschema nns i guren nedan) och den svarta klämman (A) på högtalaren. Den ledare som inte är svartmarke- rad ska anslutas till de röda klämmorna.

Val av mittsignal på subbashögtalaren Brytaren ej intryckt = mitt över satellithögtalare. Tekniska data Dimensioner högtalare i cm W 82,3 x D 9,1 x H 9,1 Med väggfäste W 82,3 x D 9,1 x H 10,1 Med bordsställ W 82,3 x D 10,9 x H 25,8 Vikt högtalare i kg 5,4 Med väggfäste 6,2 Med bordsställ 8,6 Bestyckning 2x bas 80 mm, pappersmembran 2x bas 80 mm, pappersmembran 1x högton, belagd vävkalott, Ø 33mm Belastbarhet (Sinus) / 120W (max. Musik) Impedans 4 -8 Ohm Överföringsområde 85 Hz–22 kHz ± 3dB Ljudtryck 84 dB spl (1w/m) Högtalare
