BRUGSANVISNING Centerspeaker I Compose LOEWE

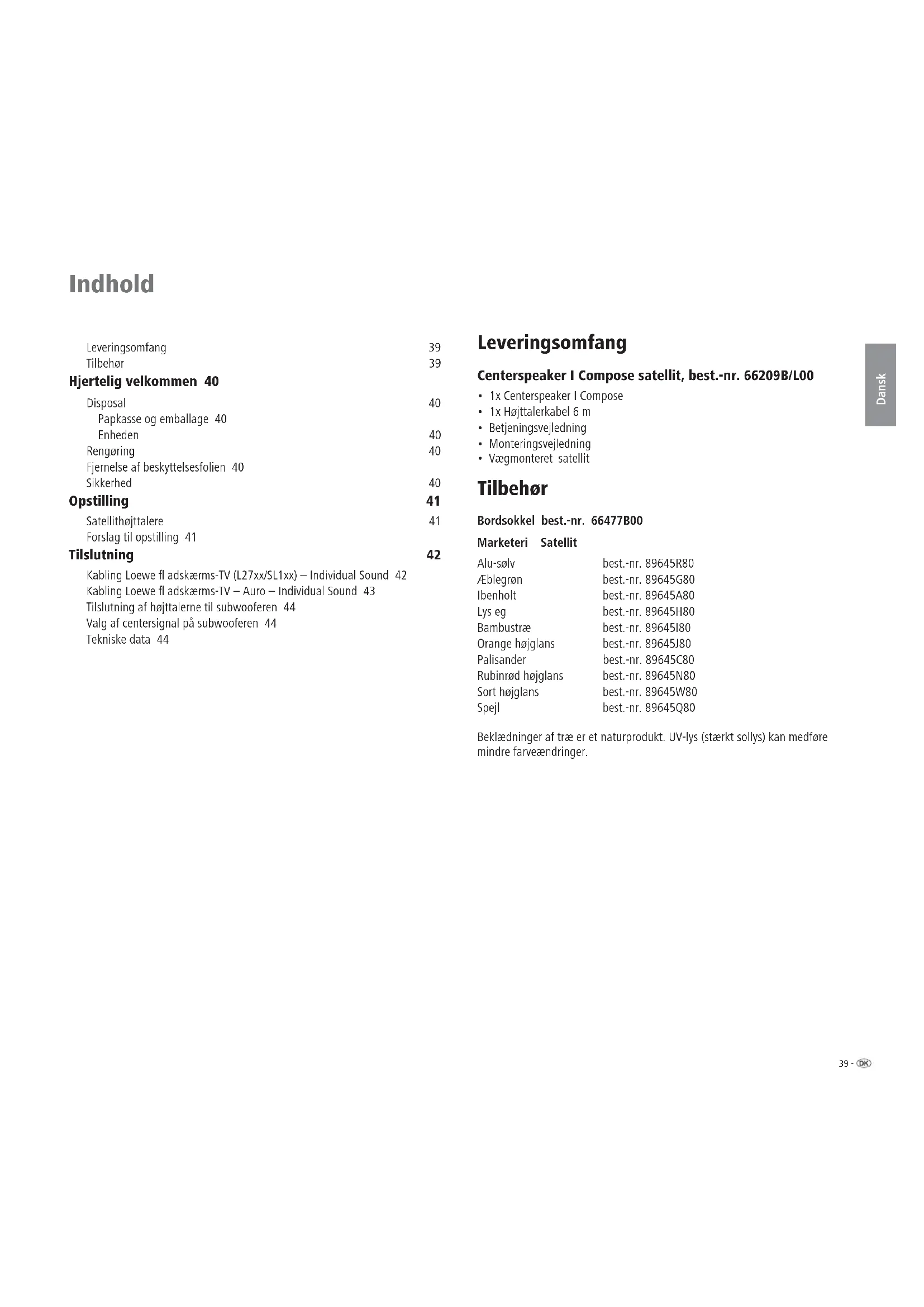

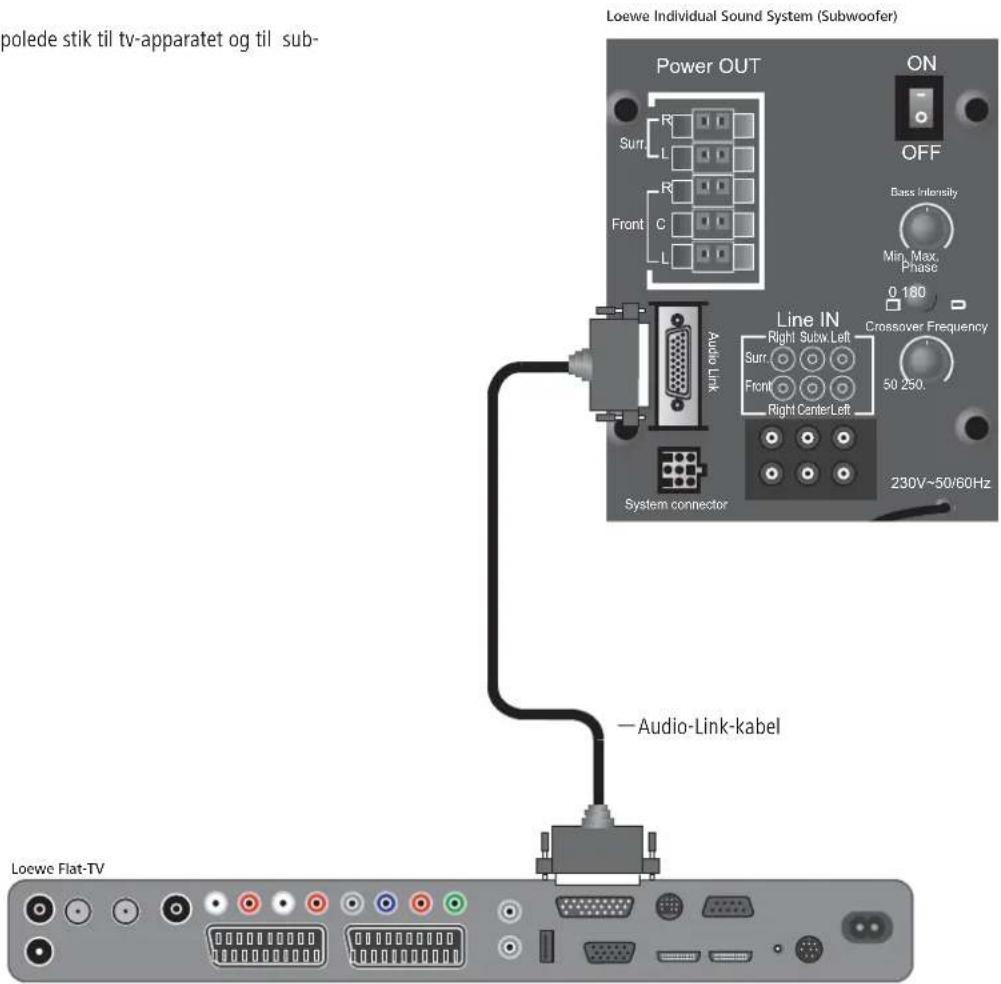

FrontlinksFrontrechtsSurroundlinksSurroundrechtsSubwooferCenter39 - Dansk Indhold Leveringsomfang 39 Tilbehør 39 Hjertelig velkommen 40 Disposal 40 Papkasse og emballage 40 Enheden 40 Rengøring 40 Fjernelse af beskyttelsesfolien 40 Sikkerhed 40 Opstilling 41 Satellithøjttalere 41 Forslag til opstilling 41 Tilslutning 42 Kabling Loewe adskærms-TV (L27xx/SL1xx) – Individual Sound 42 Kabling Loewe adskærms-TV – Auro – Individual Sound 43 Tilslutning af højttalerne til subwooferen 44 Valg af centersignal på subwooferen 44 Tekniske data 44 Leveringsomfang Centerspeaker I Compose satellit, best.-nr. 66209B/L00

• 1x Centerspeaker I Compose

• 1x Højttalerkabel 6 m

• Betjeningsvejledning

• Monteringsvejledning

• Vægmonteret satellit Tilbehør Bordsokkel best.-nr. 66477B00 Marketeri Satellit Alu-sølv best.-nr. 89645R80 Æblegrøn best.-nr. 89645G80 Ibenholt best.-nr. 89645A80 Lys eg best.-nr. 89645H80 Bambustræ best.-nr. 89645I80 Orange højglans best.-nr. 89645J80 Palisander best.-nr. 89645C80 Rubinrød højglans best.-nr. 89645N80 Sort højglans best.-nr. 89645W80 Spejl best.-nr. 89645Q80 Beklædninger af træ er et naturprodukt. UV-lys (stærkt sollys) kan medføre mindre farveændringer.- 40 Dansk Hjertelig velkommen Disposal Papkasse og emballage Du har valgt et holdbart og teknisk so stikeret produkt. I henhold til de nationale forskrifter for bortskaffelse af emballage, betaler vi autoriserede genbrugs rmaer, som indsamler emballage fra forhandlerne. Vi anbefaler dog, at du beholder den originale papkasse og resten af emballagen, så enheden om nødvendigt kan transporteres så sikkert som muligt. Enheden Vigtigt: EU-direktivet 2002/96/EF indeholder et regelsæt om korrekt tilbagelevering, håndtering og genbrug af brugte elektroniske apparater. Gamle elektroniske apparater skal i henhold til dette bortskaf- fes separat. Dette sæt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Du kan gratis a evere det gamle sæt på genbrugsstationer eller hos forhandleren, hvis du køber et tilsvarende nyt sæt. Du kan få ere detaljer om tilbagelevering (også for lande uden for EU) hos de lokale myndigheder. Rengøring Rengør kun Deres Højttalersystem med en fugtig, blød og ren klud (uden nogen form for kraftigt rengøringsmiddel). Fjernelse af beskyttelsesfolien Træk langsomt og forsigtigt beskyttelsesfolien af dekorationerne. Sikkerhed Læs og overhold følgende sikkerhedsanvisninger af hensyn til Deres egen sik- kerhed og for at undgå unødvendige skader på apparatet:

• Deres Højttalersystem er udelukkende bestemt for gengivelse af lydsignaler.

• Sluk altid for Deres anlæg (Højttalersystem, Auro, tv-apparat og eventuelle andre tilsluttede komponenter), før De tilslutter eller frakobler andre appara- ter eller højttalere. Beskyt Deres Højttalersystem mod ...

• fugt, regn, vanddryp og -sprøjt og dug

• stød og mekaniske belastninger

• magnetiske og elektriske felter

• højere elektriske effekter end angivet

• kulde, varme, direkte sollys og store

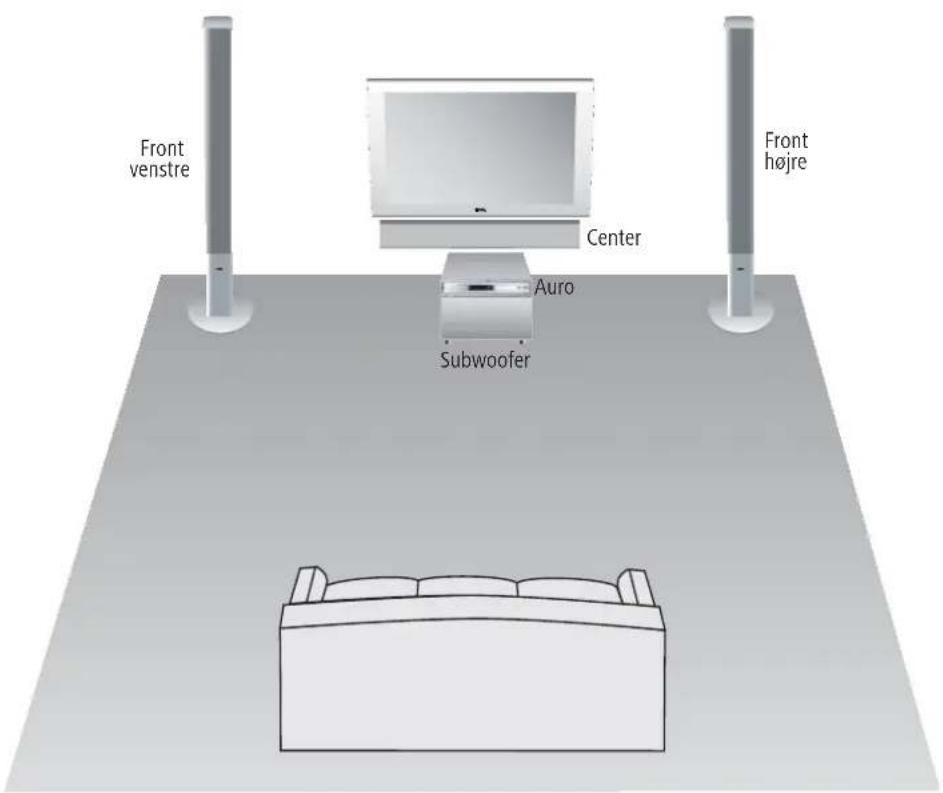

• indgreb indvendigt i apparatet Stil ikke genstande fyldt med væske på apparatet. Stearinlys og anden åben ild skal til enhver tid holdes væk fra apparatet for at forhindre, at der opstår brand. Deres Højttalersystem er udelukkende konstrueret til privat brug i hjemmet. Garantien omfatter denne bestemmelsesmæssige anvendelse. ADVARSEL: UNDGÅ RISIKO FOR ELEKTRISK STØD. FJERN IKKE AFDÆKNIN- GEN (ELLER APPARATETS BAGSIDE). I KABINETTET FINDES INGEN DELE, DER KAN REPARERES AF FORBRUGEREN. LAD ALLE REPARATIONER UDFØRE AF LOEWE-FORHANDLEREN. Hvis De har yttet Deres Højttalersystem fra kulden ind i varme omgivelser, lad det da stå i ca. en time på grund af muligheden for dannelse af kondensvand. Tænd først for det, når det har nået stuetemperatur. Således undgår De alvorlige skader på komponenterne.41 - Dansk Opstilling Satellithøjttalere Alle satellithøjttalerne bør placeres i lyttehøje, altså ca. 1 meter over gulvet. Anvend den bordsokkel, der kan leveres som tilbehør eller den medfølgende vægholder. Hvis det ikke er muligt, så korriger højttalernes afstand og retning via højttaler- kon gurationsmenuen på preceiveren eller AV-receiveren. Forslag til opstilling Front venstre Front højre Subwoofer Auro Center- 42 Dansk Montér Audio Link-kablet med det 25-polede stik til tv-apparatet og til sub- wooferen. Kabling Loewe adskærms-TV (L27xx/SL1xx) – Individual Sound Tilslutning Loewe Flat-TV

• Slut Auro til AV2-bøsningen på Loewe adskærms-tv‘et.

• Anvend altid et Euro-AV-kabel, som kan tilsluttes alle kontakter.

• På det sekspolede cinch-kabel er der præget bogstaver på siden af stikkene: gråt stik: “C“ for centerkanal; sort stik: “LFE“ for subwoofer; rødt stik: “FR“ for front højre eller “SR“ for surround højre; hvidt stik: “FL“ for front venstre eller “SL“ for surround venstre.

• Forbind det totrådede (tynde) terningstik-kabel fra Auro til bøsningen “Mas- ter“ på Individual Sound (enden af kablet med knækbeskyttelse) med Auro. Terningstikket bliver fastgjort i bøsningen med en kliklås. Ved udtagning af terningstikket skal kliklåsen først trykkes ned, før stikket kan trækkes ud.

• For at gengive lyden fra tv-apparatet via Auro/Individual Sound skal digital- lydudgangen “AUDIO DIGITAL OUT“ på tv-apparatet forbindes med “DIGITAL IN“-indgangen på Auro med et cinch-kabel.

• Før De opretter forbindelse til L-Link, skal Auro og tv-apparatet slukkes, da de ellers ikke kan genkende hinanden efter tilslutning. PREOUTLC R LLSL LFE SR R RTO TVAUX1 INDIGITAL DIGITAL OUT

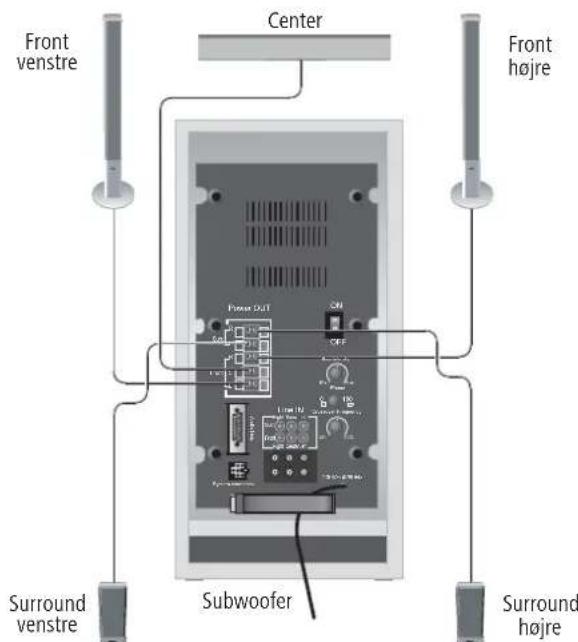

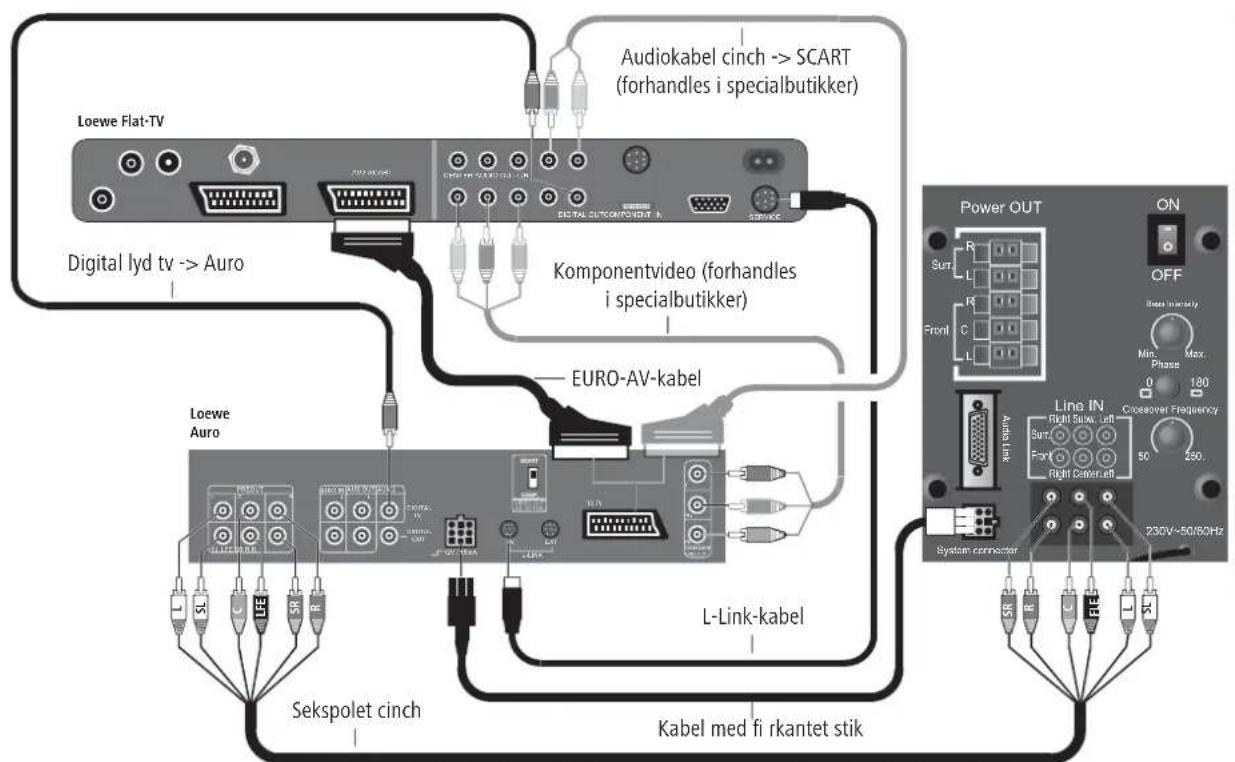

FLE Kabling Loewe adskærms-TV – Auro – Individual Sound Audiokabel cinch -> SCART (forhandles i specialbutikker) L-Link-kabel Kabel med rkantet stik Komponentvideo (forhandles i specialbutikker) EURO-AV-kabel Sekspolet cinch Digital lyd tv -> Auro Tilslutning- 44 Dansk Tilslutning Tilslutning af højttalerne til subwooferen En af lederne i højttalerkablet (B) er markeret med sort. Forbind lederen, der er markeret med sort, med den sorte klemme på subwooferen (se tilslutningskema på illustration nedenfor) og den sorte klemme (A) på højttaleren. De ikkemarke- rede ledere forbindes med de røde klemmer.

Valg af centersignal på subwooferen Kontakt ikke trykket ned = Center via satellithøjttaler. Tekniske data Højttalere mål i cm B 82,3 x D 9,1 x H 9,1 Med vægholder B 82,3 x D 9,1 x H 10,1 Med bordsokkel B 82,3 x D 10,9 x H 25,8 Højttalere vægt i kg 5,4 Med vægholder 6,2 Med bordsokkel 8,6 Bestykning 2x bas 80 mm, papirmembran bredbånd 80 mm, papirmembran 1x diskant, overtrukket vævet kalot, Ø 33 mm Belastbarkeit 75W (sinus) / 120W (maks. musik) Impedans 4 -8 Ohm Transmissionsområde 85 Hz–22 kHz ± 3dB Lydtryk 84 dB spl (1w/m) højttaler
