Produkttyp	Analoges Babyphone
Marke	Chicco
Modell	Classic Audio
Stromversorgung Kindereinheit	3 AAA-Alkalibatterien 1,5 V (nicht im Lieferumfang) oder Netzteil 100-240 V~ 50/60 Hz / 6 V 300 mA
Stromversorgung Elterneinheit	3 wiederaufladbare NiMH AAA-Akkus 1,2 V 700 mAh (im Lieferumfang) oder Netzteil
Übertragungsfrequenzen	40,665 MHz und 40,695 MHz (2 Kanäle)
Reichweite im Freien	ca. 150 Meter
Sprachaktivierung	Ja, wählbar (Dauerübertragung oder Sprachaktivierung)
Schallpegelanzeige	5 LEDs an der Elterneinheit
Lautstärkeregelung	Drehregler an der Elterneinheit
Akkuladung der Elterneinheit	Über das mitgelieferte Netzteil
Vorgesehene Verwendung	Nur für den Innenbereich, als Überwachungshilfe
Lieferumfang	Kindereinheit, Elterneinheit, 2 Netzteile, wiederaufladbare Akkus für Elterneinheit, Bedienungsanleitung
Garantie	2 Jahre auf Herstellungsfehler
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; nicht in Wasser eintauchen
Sicherheit	Nicht als medizinisches Überwachungsgerät verwenden; von Kindern fernhalten; regelmäßig die Funktion prüfen
Ersatzteile und Reparierbarkeit	Ersatzakkus (Bestellnummer 20256300100); Geräte nicht öffnen

Häufig gestellte Fragen - Classic Audio CHICCO

Wie schalte ich das Babyphone ein?

Drücken Sie die Ein-/Aus-Taste an jeder Einheit. Die grüne LED leuchtet auf. Stellen Sie sicher, dass beide Einheiten auf demselben Kanal sind.

Wie groß ist die Reichweite des Geräts?

Die maximale Reichweite beträgt ca. 150 Meter im Freien ohne Hindernisse. Im Innenbereich kann sie durch Wände und Störungen reduziert werden.

Wie ändere ich den Kanal?

Verwenden Sie den Kanalwahlschalter (CH1/CH2) an jeder Einheit. Beide Einheiten müssen auf demselben Kanal sein, um ordnungsgemäß zu funktionieren.

Was tun, wenn die Elterneinheit keinen Ton abgibt?

Überprüfen Sie, ob die Kindereinheit eingeschaltet ist und die Lautstärke der Elterneinheit nicht auf Minimum steht. Stellen Sie sicher, dass die Kanäle übereinstimmen und die Batterien nicht entladen sind.

Wie lade ich die Akkus der Elterneinheit auf?

Schließen Sie das mitgelieferte Netzteil an die Elterneinheit an. Die empfohlene Ladezeit beträgt ca. 10 Stunden bei ausgeschaltetem Gerät.

Kann ich wiederaufladbare Batterien in der Kindereinheit verwenden?

Nein, die Kindereinheit ist für AAA-Alkalibatterien 1,5 V ausgelegt. Die Verwendung von Akkus könnte die Leistung beeinträchtigen.

Warum gibt es Störungen?

Störungen können von anderen elektronischen Geräten (Telefone, Computer) stammen. Wechseln Sie den Kanal oder entfernen Sie das Babyphone von diesen Quellen.

Was bedeutet die rote LED?

Die dauerhaft rote LED zeigt an, dass die Batterien der entsprechenden Einheit fast leer sind. Ersetzen oder laden Sie die Batterien schnell.

Wie reinige ich das Babyphone?

Trennen Sie die Netzteile und wischen Sie die Einheiten mit einem trockenen Tuch ab. Keine Flüssigkeiten verwenden oder das Gerät eintauchen.

Kann das Babyphone im Freien verwendet werden?

Ja, aber nur mit Batterien (kein Netzteil). Vermeiden Sie Regen oder direkte Sonneneinstrahlung.

BEDIENUNGSANLEITUNG Classic Audio CHICCO

Lesen Sie bitte diese Anleitung aufmerksam durch und bewahren Sie diese für ein späteres Nachschlagen auf.

Unità genitore Parent Unit Unidad padres Unidade dos pais Unité parent Elterneinheit

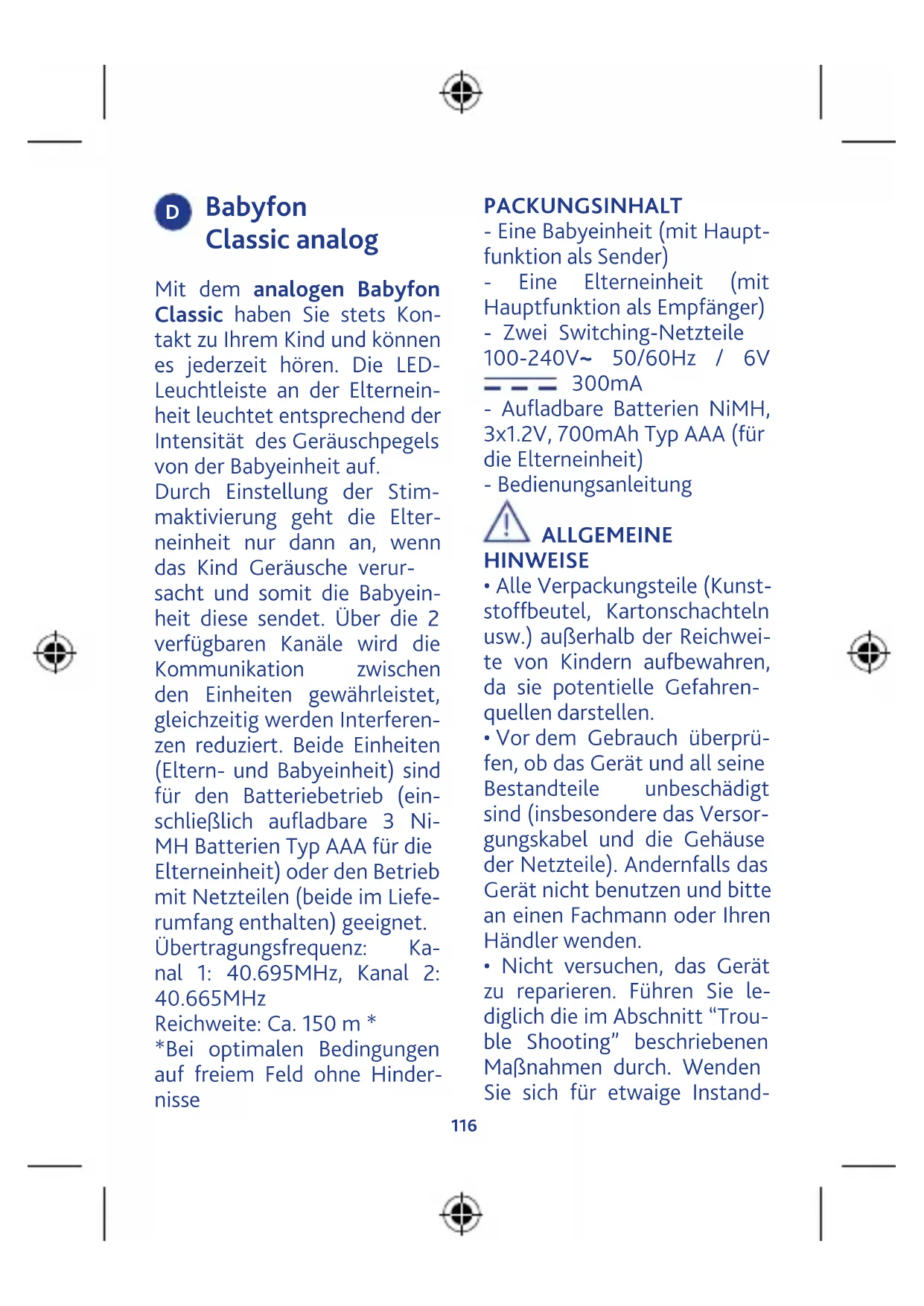

Mit dem analogen Babyfon Classic haben Sie stets Kontakt zu Ihrem Kind und können es jederzeit hören. Die LED-Leuchtleiste an der Elterneinheit leuchtet entsprechend der Intensität des Geräuschpegels von der Babyeinheit auf.

Durch Einstellung der Stimmaktivierung geht die Elterneinheit nur dann an, wenn das Kind Geräusche verursacht und somit die Babyeinheit diese sendet. Über die 2 verfügbaren Kanäle wird die Kommunikation zwischen den Einheiten gewährleistet, gleichzeitig werden Interferenzen reduziert. Beide Einheiten (Eltern- und Babyeinheit) sind für den Batteriebetrieb (einschließlich aufladbare 3 Ni-MH Batterien Typ AAA für die Elterneinheit) oder den Betrieb mit Netzteilen (beide im Lieferumfang enthalten) geeignet. Übertragungsfrequenz: Kanal 1: 40.695MHz, Kanal 2: 40.665MHz

Reichweite: Ca. 150 m * *Bei optimalen Bedingungen auf freiem Feld ohne Hindernisse

PACKUNGSINHALT

• Eine Babyeinheit (mit Hauptfunktion als Sender)
• Eine Elterneinheit (mit Hauptfunktion als Empfänger)
• Zwei Switching-Netzteile 100-240V\~ 50/60Hz / 6V 300mA
• Aufladbare Batterien NiMH, 3x1.2V, 700mAh Typ AAA (für die Elterneinheit)
• Bedienungsanleitung

ALLGEMEINE HINWEISE

• Alle Verpackungsteile (Kunststoffbeutel, Kartonschachteln usw.) außerhalb der Reichweite von Kindern aufbewahren, da sie potentielle Gefahrenquellen darstellen.
• Vor dem Gebrauch überprüfen, ob das Gerät und all seine Bestandteile unbeschädigt sind (insbesondere das Versorgungskabel und die Gehäuse der Netzteile). Andernfalls das Gerät nicht benutzen und bitte an einen Fachmann oder Ihren Händler wenden.
• Nicht versuchen, das Gerät zu reparieren. Führen Sie lediglich die im Abschnitt "Trouble Shooting" beschriebenen Maßnahmen durch. Wenden Sie sich für etwaige Instand-

setzungsmaßnahmen an den Kundendienst (Customer Service) von Artsana S.p.A.

• Die Geräte nicht öffnen. Die Babyeinheit (mit Hauptfunktion als Sender), die Elterneinheit (mit Hauptfunktion als Empfänger), die aufladbaren Batterien und die Netzteile enthalten keine Teile, die der Benutzer verwenden darf. Wenden Sie sich bei Funktionsstörungen an einen Fachmann oder an den Kundendienst (Customer Service) von Artsana S.p.A. Beim Öffnen der oben genannten Geräte besteht Stromschlaggefahr.

- Das analoge Babyfon Classic von Chicco darf nicht als medizinisches Überwachungsgerät verwendet werden und dient nicht als Ersatz der Überwachung der Kinder durch Erwachsene. Es dient als reine Überwachungshilfe. Jede anderweitige Verwendung gilt als unsachgemäß.

• Die Babyeinheit und die Elterneinheit außerhalb der Reichweite des Kindes auf einer flachen, stabilen Unterlage aufstellen.

• Die Babyeinheit, die Elterneinheit, die aufladbaren Batterien, die AC/DC Netzteile

für Kinder unzugänglich aufbewahren (durch die Kabel der Netzteile besteht eine etwaige Erwärgungsgefahr).

- Es ist sehr wichtig, dass Sie vor jedem Gebrauch die Funktionstüchtigkeit der Babyeinheit (Sender) und der Elterneinheit (Empfänger) kontrollieren. Vor jedem Gebrauch stets sicherstellen, dass der Signalempfang in dem jeweiligen Bereich und bei der höchsten vorgesehen Gebrauchsdistanz vorhanden ist.

• Die maximale Funktions-Reichweite beträgt etwa 150 Meter auf freiem Feld ohne Hindernisse (die Leistung kann im Inneren von Wohngebäuden bei besonderen Umgebungssituationen beeinträchtigt werden, je nach Anordnung der Wände und der Einrichtungsgegenstände oder vorhandenen Metallstrukturen, durch externe oder interne elektromagnetische Störungen/Felder, Mauerwerk aus Stahlbeton, Raumaufteilung über verschiedene Ebenen oder aufgrund nicht vollständig aufgeladener Batterien, usw.).

- Wenn die Babyeinheit bzw. die Elterneinheit mit Alkali-

batterien bzw. den aufladbaren Batterien betrieben wird, so wird der Betrieb des Gerätes bei nicht ausreichendem La-destatus der Batterien eingestellt. Daher beim Einschalten der Einheit stets auf den La-dezustand der Alkalibatterien bzw. der aufladbaren Batterien achten.

- Kommt es beim Betrieb der Elterneinheit (Empfänger) über das zugehörige Netzteil zu einer unvorhergesehenen Unterbrechung der Stromversorgung, so wird der Betrieb erst eingestellt, sobald der Ladestatus der aufladbaren Batterien nicht mehr ausreichend ist oder diese nicht im Batteriefach eingelegt sind. Deshalb bitte stets den Ladestatus bzw. die Installationsweise überprüfen.

• Die Babyeinheit (mit Hauptfunktion als Sender), die Elterneinheit (mit Hauptfunktion als Empfänger), die aufladbaren Batterien und die Netzteile niemals der Witterung (Regen, Sonne, usw.) aussetzen. Falls das Gerät im Freien verwendet werden soll, so dürfen die Babyeinheit (mit Hauptfunktion als Sender) und die Elterneinheit (mit Hauptfunktion

als Empfänger) ausschließlich mit Alkalibatterien bzw. mit den internen aufladbaren Batterien betrieben werden: Die im Lieferumfang enthaltenen Netzteile sind nicht für den Gebrauch im Freien geeignet.

- Um eine Überhitzung der Geräte zu vermeiden, die Babyeinheit (Sender), die Elterneinheit (Empfänger), die aufladbaren Batterien und vor allem die AC/DC Netzteile von Hitzequellen wie z.B. Heizkörper, Thermostate, Öfen, Kochherde, der Sonne ausgesetzte Fenster, usw. fernhalten.

• Die beiden Einheiten (vor allem bei Gerätebetrieb über die beiden ans Stromnetz angeschlossenen Netzteile) niemals in der Nähe von Nassbereichen oder in der Nähe von vorhandenem Wasser (Badewannen, Waschmaschinen, Waschbecken oder auf nassen Flächen) benutzen. Nicht in Wasser tau- chen oder nass machen. Falls Einheiten oder Netzteile mit Wasser in Kontakt getreten sind verwenden Sie diese nicht mehr und wenden Sie sich an einen Fachmann.

• Die Babyeinheit (Sender), die Elterneinheit (Empfänger) und die AC/DC Netzteile so auf-

stellen, dass eine angemessene Belüftung gewährleistet ist und keine Überhitzungsgefahr der Bauteile besteht.

- Benutzen Sie dieses Produkt nicht in der Nähe von Leuchtstofflampen (Neonleuchten) oder anderen elektrischen Geräten wie Fernsehern, DVD-/CD-Playern, Motoren, PCs, schnurlosen Telefonen, schnurlosen DECT Telefonen, usw. Sie können die korrekte Funktionsfähigkeit beeinträchtigen.

ACHTUNG!

Falls die Babyeinheit (Sender) und/oder die Elterneinheit (Empfänger) nicht mehr funktionieren, wird dies nicht durch Hinweissignal angezeigt, außer möglicherweise durch lautes Rauschen (vorausgesetzt die Empfangslautstärke ist nicht auf das Minimum eingestellt). Deshalb bitte stets den Ladestatus der in die Geräte eingelegten Batterien sowie die korrekte Aufstellung und Funktionsfähigkeit der beiden Geräte überprüfen.

ACHTUNG!

Dieses Gerät ist für seinen vorschriftsgemäßen Betrieb auf die Verwendung öffentlicher Frequenzen angewiesen. Daher ist es möglich, dass die Elterneinheit (Empfänger) Signale oder Stimmen von anderen, in der Nähe befindlichen Geräten überträgt. Ebenso könnten die von Ihrer Babyeinheit (Sender) gesendeten Geräusche von anderen, in der Nähe befindlichen Geräten empfangen werden.

In diesem Fall stellen Sie am besten den zweiten verfügbaren Übertragungskanal ein.

- Benutzen Sie ausschließlich die im Lieferumfang enthaltenen AC/DC Netzteile oder gleichwertige Netzteile mit denselben elektrischen Merkmalen. Andere Netzteile können die Babyeinheit und/oder die Elterneinheit beschädigen und somit für den Benutzer eine Gefahrenquelle darstellen.

- Das Versorgungskabel des Netzteils kann nicht ausgewechselt werden. Demnach darf das Netzteil bei einem beschädigten Versorgungskabel nicht mehr verwendet werden und muss durch ein identisches Netzteil ersetzt werden. ACHTUNG!

Stets nur Netzteile verwenden, die mit dem im Lieferumfang

enthaltenen Typ der Artsana S.p.A. übereinstimmen, andernfalls ist die Übereinstimmung des Geräts mit den technischen Spezifikationen der einschlägigen CE-Richtlinien nicht mehr gewährleistet. Dies führt zur Beeinträchtigung der Sicherheit und der Unversehrtheit des Gerätes. Wenden Sie sich zum Auswechseln bitte an Ihren Händler oder direkt an Artsana S.p.A.

- Prüfen Sie, ob die Spannungsangaben der AC/DC Netzteile (siehe Angaben auf den Typenschildern der Netzteile AC/DC) mit denjenigen Ihres Stromnetzes übereinstimmen und ob der Stecker des Netzteils mit den Steckdosen Ihrer Elektroanlage kompatibel ist.

- Schließen Sie die AC/DC Netzteile an leicht zugängliche, für Kinder aber nicht erreichbare Steckdosen an. Die Kabel der AC/DC Netzteile so verlegen, dass man nicht darauf tritt und dass sich keine darüber oder daneben angebrachten Gegenstände darin verfangen können. Sie dürfen für Kinder nicht zugänglich sein, da sie eine potentielle Gefahrenquelle darstellen (Stolpern, Erwürgen).

• Die AC/DC Netzteile, die Babyeinheit (mit Hauptfunktion als Sender) und die Elterneinheit (mit Hauptfunktion als Empfänger) können sich während des Betriebs erwärmen. Das ist vollkommen normal.
- Bei Nichtgebrauch des Geräts die AC/DC Netzteile stets ausstecken.
• Die Alkalibatterien bzw. die aufladbaren Batterien dürfen grundsätzlich nur von Erwachsenen ausgewechselt und durch Alkalibatterien bzw. aufladbare Batterien mit denselben Merkmalen ersetzt werden, die in dieser Bedienungsanleitung aufgeführt werden.

ACHTUNG!

ZUR VERMEIDUNG DER GE- FAHR VON STROMSCHLÄ- GEN DIE SCHUTZVERKLEI- DUNG NICHT ENTFERNEN UND NICHT VERSUCHEN, DIE NETZTEILE ZU ÖFFNEN.

DIE NETZTEILE, DIE BABYEIN-HEIT UND DIE ELTERNEIN-HEIT NICHT NASS MACHEN, NICHT DER FEUCHTIGKEIT AUSSETZEN UND NICHT VER-SUCHEN, DIESE ZU ÖFFNEN.

DIES IST GEFÄHRLICH UND FÜHRT ZUM VERFALL DER GARANTIE.

Konfiguration & Eigenschaften

Das mit analoger Übermittlungstechnologie ausgestattete Überwachungsgerät kann als Hilfe zur Überwachung von Kindern im Wohnbereich genutzt werden. Dieses Babyfon besteht aus einer Babyeinheit (Sender) und einer Elterneinheit (Empfänger). Beide Geräte sind mit analoger Übermittlungstechnologie ausgerüstet, um eine Funkverbindung zur Geräuschübertragung herzu- stellen.

1.1 Eigenschaften des Systems

Hauptmerkmale des Systems:

• Stimmübertragung über analoge Technologie.
• Funktions-Reichweite im Freien ohne Hindernisse ca. 150 Meter*.
• Einfache Bedienung der Benutzerschnittstelle.
  • Die maximale Funktions-Reichweite beträgt bei vollem Ladezustand der Batterien etwa 150 Meter auf freiem Feld ohne Hindernisse (die Leistung kann im Inneren von Wohngebäuden bei besonderen Umgebungssituationen beeinträchtigt werden, je nach

Anordnung der Wände und der Einrichtungsgegenstände oder vorhandenen Metallstrukturen, durch externe oder interne elektromagnetische Störungen/Felder, Mauerwerk aus Stahlbeton, Raumaufteilung über verschiedene Ebenen oder aufgrund nicht vollständig aufgeladener Batterien, usw.).

1.2 Babyeinheit (mit Hauptfunktion als Sender) Modell 06045

1. Stromversorgung über ein Switching Netzteil 100-
   240V\~50/60Hz/6V
   300mA oder 3 Alkalibatterien
   1.5V Typ AAA /LR03 (nicht im Lieferumfang enthalten)
2. Ein-/Aus-Taste
3. Leuchtanzeige zur hergestellten Versorgung:
   (a) Grün: Babyeinheit an.
   (b) Rot: Alkalibatterien beinahe leer.
   (c) OFF: Babyeinheit aus.
4. Integriertes Mikrofon
5. ON/OFF Schalter zum Einstellen auf Betrieb per Stimmaktivierung oder Dauerbetrieb.
6. Sendekanal-Wahlschalter 2 CH 1
7. Antenne
8. Abdeckung des Alkalibatte-

riefachs

1. Stromstecker der Babyeinheit

1.3 Legende Elterneinheit (Empfänger) Modell 06045

1. Stromversorgung über ein Switching Netzteil 100-240V\~50/60Hz/6V =300mA oder 3 aufladbare NiMH Batterien, 1.2V, 700mAh, Typ AAA (im Lieferumfang enthalten)

2. Ein-/Aus-Taste

3. Leuchtanzeige zur hergestellten Versorgung

(a)Grün: Elterneinheit an
(b) Rot: Aufladbare Batterien beinahe leer
(c) OFF: Elterneinheit aus

1. Sendekanal-Wahlschalter
   2 CH 1
2. Lautstärkenregler des Laut- sprechers
3. Leuchtbalken zur Anzeige der Intensität der vom Kind erzeugten Geräusche
4. Lautsprecher
5. Antenne
6. Batteriefach für aufladbare Batterien
7. Gürtelhaken
8. Stromstecker bzw. Auflade- stecker der Elterneinheit

9. Wiederaufladbare Batterien

10. Beschreibung der Eigenschaften

2.1 Babyeinheit:

2.1.1 Versorgung:

Stromversorgung über ein Switching Netzteil 100-240V\~50/60Hz /6V =300mA

oder 3 Alkalibatterien 1.5V Typ AAA /LR03 (nicht im Lieferumfang enthalten)

Bei Stromversorgung über ein Netzteil (1):

• Verbindungsstecker des Netzteils (1) in den entsprechenden Versorgungsanschluss (9) seitlich an der Einheit stecken;
• kontrollieren, ob die Netzspannung der Elektroanlage mit den Angaben auf dem Typenschild der zuvor genannten Netzteile übereinstimmt;
• Stromstecker des Netzteils in eine leicht zugängliche Steck-dose stecken.

Hinweise

• Durch das Kabel des Netzteils besteht eine potentielle Erwürgungsgefahr. Dafür sorgen, dass es für Kinder unzugänglich ist.
• Kontrollieren Sie regelmäßig die Netzteile (1). Wenn das Stromkabel oder die Kunststoffteile Schäden aufweisen,

darf das Gerät nicht gebraucht werden. Wenden Sie sich in diesem Fall an einen Fachmann.

- Netzteile (1) nicht am Stromnetz angeschlossen lassen, wenn die Geräte nicht gebraucht werden und/oder nicht mit den Netzteilen (1) verbunden sind.

2.1.2 Gebrauch - Einschalten und Einstellen

Die Babyeinheit (Sender) muss etwa 1 - 1,5 Meter vom Kind auf einer flachen, stabilen Unterlage aufgestellt werden, das Mikrofon (4) muss zum Kind hin gerichtet sein.

ACHTUNG!

Der Sender, die Batterien, das Netzteil und das Stromkabel müssen für das Kind unzugänglich aufgestellt werden.

- Ein-/Aus-Taste der Babyeinheit (Sender)(2).

Durch Drücken dieser Taste wird die Babyeinheit eingeschaltet. Die Leuchtanzeige zur hergestellten Versorgung (3) leuchtet grün. Durch erneutes Drücken dieser Taste (2) werden die Babyeinheit und die Leuchtanzeige zur hergestellten Versorgung (3) ausgeschaltet.

- Auswahl des Sendekanals.

Mit dem Sendekanalwahl- schalter (6) den gewünschten Übertragungskanal 1 oder 2 einstellen und darauf achten, dass die Kanaleinstellung an beiden Einheiten überein- stimmt. Sinn und Zweck der beiden Kanäle ist die Reduzie- rung möglicher Interferenzen oder Störungen durch andere Geräte in der näheren Umge- bung.

Wichtig: Stets sicherstellen, dass an beiden Einheiten derselbe Kanal eingestellt ist.

- Wahlschalter zum Einstellen auf Betrieb per Stimmaktivierung oder Dauerbetrieb.

Die Elterneinheit kann im Dauerbetrieb (Wahlschalter auf OFF) oder auf Betrieb per Stimmaktivierung (Wahlschalter auf ON) gestellt werden. Bei Betrieb per Stimmaktivierung wird die Übertragung der vom Kind erzeugten Geräusche, deren Geräuschintensität unter einem werksseitig eingestellten Niveau liegen, unterbrochen. Alle Geräusche über diesem Niveau werden übertragen.

2.1.3 Betriebs-Leuchtanzei-gen

Leuchtanzeige zur hergestellten Versorgung (3) liefert drei Informationen:

- Anzeige für eingeschaltetes Gerät:

Leuchtanzeige (3) leuchtet grün.

- Leuchtanzeige für geringen Ladezustand der Alkalibatterien:

Leuchtanzeige (3) leuchtet rot. Soll das Gerät weiterhin benutzt werden, sollten Sie die Alkalibatterien auswechseln bzw. die Batterien herausnehmen und die Babyeinheit über das im Lieferumfang enthaltenen Netzteil (1) versorgen.

- Anzeige für ausgeschaltetes Gerät:

Leuchtanzeige (3) aus.

2.2 Elterneinheit:

2.2.1 Versorgung:

Stromversorgung über ein Switching Netzteil 100-240V\~50/60Hz /6V =300mA.

oder 3 aufladbare NiMH Batterien, 1.2V, 700mAh Typ AAA (im Lieferumfang enthalten).

ACHTUNG!

Zum Aufladen der aufladbaren Batterien nur das im Liefer- umfang enthaltene Netzteil

(1) verwenden. Zum Aufladen kann die Elterneinheit ein- oder ausgeschaltet sein.

Bei Stromversorgung über ein Netzteil (1) oder zum Aufladen der aufladbaren Batterien:

- Verbindungsstecker des Netzteils (1) in den entsprechenden Versorgungsanschluss (11) seitlich an der Einheit stecken;

- kontrollieren, ob die Netzspannung der Elektroanlage mit den Angaben auf dem Typenschild der zuvor genannten Netzteile übereinstimmt;

- Stromstecker des Netzteils in eine leicht zugängliche Steck-dose stecken.

Hinweise

- Durch das Kabel des Netzteils besteht eine potentielle Erwürgungsgefahr. Dafür sorgen, dass es für Kinder unzugänglich ist.

- Kontrollieren Sie regelmäßig die Netzteile. Wenn das Stromkabel oder die Kunststoffteile Schäden aufweisen, darf das Gerät nicht gebraucht werden. Wenden Sie sich in diesem Fall an einen Fachmann.

- Netzteile nicht am Stromnetz angeschlossen lassen, wenn

die Geräte nicht gebraucht werden und/oder nicht mit den Netzteilen (1) verbunden sind.

2.2.2 Gebrauch

- Ein-Aus-Taste der Elterneinheit (2).

Durch Drücken dieser Taste wird die Elterneinheit eingeschaltet, die Leuchtanzeige zur hergestellten Versorgung (3) leuchtet grün. Durch erneutes Drücken dieser Taste werden die Elterneinheit und die Leuchtanzeige zur hergestellten Versorgung (3) ausgeschaltet.

- Auswahl des Sendekanals.

Mit dem Sendekanalwahl- schalter (4) den gewünschten Übertragungskanal 1 oder 2 einstellen und darauf achten, dass die Kanaleinstellung an beiden Einheiten überein- stimmt. Sinn und Zweck der beiden Kanäle ist die Reduzie- rung möglicher Interferenzen oder Störungen durch andere Geräte in der näheren Umge- bung.

Wichtig: Stets sicherstellen, dass an beiden Einheiten der- selbe Kanal eingestellt ist.

- Lautstärkeregelung des Laut-sprechers.

Durch Drehen des Lautstärke-reglers (5) an der Elterneinheit kann die Lautstärke eingestellt werden.

Wird der Lautstärkeregler bis zum Anschlag nach unten gedreht, wird die Lautstärke abgestellt. Wird der Lautstärkeregler bis zum Anschlag nach oben gedreht, wird die maximale Lautstärke eingestellt.

2.2.3 Betriebs-Leuchtanzei- gen

- Leuchtanzeige zur hergestellten Versorgung (3) liefert drei Informationen:

- Anzeige für eingeschaltetes Gerät:

Leuchtanzeige (3) leuchtet grün.

- Aufladbare Batterien beinahe leer:

Leuchtanzeige (3) leuchtet rot. Um den Betriebs des Geräts fortsetzen zu können wird empfohlen, die aufladbaren Batterien aufzuladen, andernfalls stellt das Gerät seinen Betrieb ein. Die Elterneinheit ausschalten und die aufladbaren Batterien (12) aufladen, indem Sie das Netzteil (1) an den Versorgungs- und Ladestecker (11) der Elterneinheit anschließen.

Wir empfehlen, die Batterien 10 Stunden bei ausgeschalteter Elterneinheit aufzuladen.

Man kann die Elterneinheit auch während des Aufladevorgangs der wiederaufladbaren Batterie zur Geräuschüberwachung verwenden, allerdings wird die zum Aufladen erforderliche Zeit dadurch verlängert.

- Anzeige für ausgeschaltetes Gerät:

Leuchtanzeige (3) aus.

- Leuchtanzeige zur Anzeige der Intensität der vom Kind erzeugten Geräusche (6):

Von der Mitte aus erweitert sich der Leuchtbalken bei zunehmender, vom Mikrofon (4) der Babyeinheit (Sender) aufgenommenen Geräuschstufe, auf insgesamt 3 Stufen.

Dadurch können die Eltern, die vom Kind erzeugten Geräusche selbst bei abgestellter Lautstärke des Lautsprechers der Elterneinheit (7) überprüfen.

Intensität der vom Kind erzeugten Geräusche leuchten 3 Leds auf.

■ ■ ■ ■ ■ : Bei relativ ho- her Intensität der vom Kind erzeugten Geräusche leuchten 5 Leds auf.

Achtung!

Nach dem Einschalten der Elterneinheit (Empfänger) stets überprüfen, ob auch die Babyeinheit (Sender) eingeschaltet ist! Nach dem Einschalten der Einheit stets überprüfen, dass der Empfang des Funksignals bei der vorgesehenen Distanz und/oder am vorgesehenen Ort wirklich möglich ist. Wir empfehlen, mit Hilfe eines Familienmitglieds einen Übertragungstest von dem Raum aus, in dem die Babyeinheit aufgestellt ist, vorzunehmen. Begeben Sie sich mit der Elterneinheit an alle vorgesehenen Bereiche und überprüfen Sie den korrekten Empfang des gesendeten Signals.

□ □ ■ □ □ : Bei relativ geringer Intensität der vom Kind erzeugten Geräusche leuchtet die mittlere Led auf.

□ ■ ■ ■ □ : Bei mittlerer

1. Einlegen und Auswechseln der Alkalibatterien der Babyeinheit (Sender) und der aufladbaren Batterien der Elterneinheit (Empfänger)

Vorsicht: Nachstehende Maßnahmen dürfen ausschließlich von Erwachsenen vorgenommen werden

Achtung! EMPFEH-LUNGEN ZUM AUSWECH-SELN DER BATTERIEN

- Für die Babyeinheit (Sender) ausschließlich Alkalibatterien 1.5V Typ AAA (nicht im Lieferumfang enthalten) verwenden, für die Elterneinheit (Empfänger) Code 20256300100, wiederaufladbare NiMH Batterien verwenden.

- Die Alkalibatterien 1.5V Typ AAA (nicht im Lieferumfang enthalten) bzw. die aufladbaren NiMH Batterien stets herausnehmen, sobald sie beinahe leer sind oder die Baby- oder Elterneinheit längere Zeit nicht gebraucht werden. Dadurch wird vermieden, dass aus den leeren Batterien Flüssigkeiten auslaufen und das Gerät und Umfeld beschädigen können.

- Die Pole der Batterien nicht kurzschließen.

- Von der Benutzung aufladbarer Batterien für die Babyeinheit wird abgeraten, sie könnten die Funktionstüchtigkeit des Geräts beeinträchtigen.

Die Babyeinheit ist nicht zum Betrieb mit aufladbaren Batterien konzipiert. Stets Alkalibatterien 1.5V Typ AAA verwenden (nicht im Lieferumfang enthalten).

HINWEIS: Falls sich die Dauer der im Lieferumfang der Elterneinheit enthaltenen aufladbaren Batterien deutlich verringert, bedeutet das, dass die Batterien erschöpft sind und ausgewechselt werden müssen (dabei handelt es sich um einen normalen Vorgang, da auch aufladbare Batterien mit der Zeit erschöpfen).

- Die im Lieferumfang der Elterneinheit enthaltenen aufladbaren Batterien dürfen ausschließlich mit dem entsprechenden, im Lieferumfang enthaltenen Netzteil (1) aufgeladen werden (Code 20256300200).

- Nicht versuchen, nicht aufladbare Batterien zu laden, sie könnten explodieren.

- Die Babyeinheit ist nicht zum Betrieb mit Lithiumbatterien konzipiert.

ACHTUNG: Jeder unsachge- mäße Gebrauch ist gefährlich.

- Leere Batterien stets aus der Babyeinheit (Sender) nehmen und sofort auswechseln, da ätzende/gefährliche Flüssigkeiten auslaufen können.

- Leere aufladbare Batterien niemals in der Elterneinheit (Empfänger) lassen und sofort aufladen (oder bei erschöpften Batterien ggf. auswechseln), da ätzende/gefährliche Flüssigkeiten auslaufen können.

- Falls Flüssigkeit aus den Batterien auslaufen sollte, sorgen Sie für einen angemessenen Schutz Ihrer Hände und wechseln Sie die Batterien unverzüglich aus. Das Batteriefach und alle weiteren, benetzten Bestandteile gründlich reinigen. Hände anschließend gründlich waschen.

Niemals verschiedene Batterietypen bzw. alte mit neuen Batterien mischen. Die Alkalibatterien 1.5 V Typ AAA (nicht im Lieferumfang enthalten) in die Babyeinheit (Sender) einlegen, dabei auf die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach angezeigt.

- Die aufladbaren NiMH Batterien 3x1.2V, 700mAh Typ AAA

(im Lieferumfang enthalten) in die Elterneinheit (Empfänger) einlegen, dabei auf die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach angezeigt.

• Alkali- und aufladbare Batterien vor der Entsorgung aus dem Gerät nehmen.
• Alkali- und aufladbare Batterien bzw. zum Herausnehmen verwendetes Werkzeug für Kinder stets unzugänglich aufbewahren.
• Alkali- und aufladbare Batterien nicht ins Feuer werfen, nicht in der Umwelt zurücklassen und nicht in den gewöhnlichen Hausmüll geben.
• Altbatterien in Übereinstimmung mit den geltenden Gesetzesvorschriften zur Mülltrennung entsorgen.

3.1 Nicht im Lieferumfang enthaltene Alkalibatterien in die Babyeinheit (mit Hauptfunktion als Sender) einlegen

Verriegelungsschraube der Abdeckung des Batteriefachs (8) (Abb.1) abnehmen, dazu in Pfeilrichtung sanft nach außen abziehen (Abb.2).

3 Alkalibatterien 1.5 V Typ AAA/L03 einlegen, dabei auf

die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach angezeigt.

Die Abdeckung des Batteriefachs (8) wieder anbringen, dazu die unteren Haken der Abdeckung in ihre Vertiefungen im Batteriefach einsetzen, dann die Abdeckung sanft gegen Pfeilrichtung schieben (Abb.3). Anschließend die Verriegelungsschrauben wieder festziehen (Abb.4).

3.2 Nicht im Lieferumfang enthaltene Alkalibatterien in die Babyeinheit (Sender) wechseln

Verriegelungsschraube der Abdeckung des Batteriefachs (8) (Abb.1) abnehmen, dazu in Pfeilrichtung sanft nach außen abziehen (Abb.2).

Die leeren Alkalibatterien entfernen und durch 3 gleichwertige Alkalibatterien 1.5 V Typ AAA/L03 ersetzen, dabei auf die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach angezeigt. Die Abdeckung des Batteriefachs (8)wieder anbringen, dazu die unteren Haken der Abdeckung in ihre Vertiefungen im Batteriefach einsetzen, dann die Abdeckung sanft gegen Pfeilrichtung schieben (Abb.3). An- schließend die Verriegelungs- schrauben wieder festziehen (Abb.4).

3.3 Im Lieferumfang enthaltene aufladbare Batterien in die Elterneinheit (Empfänger) einlegen

Beim Kauf des Geräts sind die aufladbaren Batterien (12) der Elterneinheit separat im Lieferumfang enthalten.

Die aufladbaren Batterien(12) behutsam aus der Packung nehmen.

Verriegelungsschraube der Abdeckung des Batteriefachs (9) (Abb.5) abnehmen, dazu in Pfeilrichtung sanft nach außen abziehen (Abb.6).

Aufladbare Batterien (12) ein- legen, dabei auf die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach an- gezeigt.

Die Abdeckung des Batteriefachs (9)wieder anbringen, dazu die unteren Haken der Abdeckung in ihre Vertiefungen im Batteriefach einsetzen, dann die Abdeckung sanft gegen Pfeilrichtung schieben (Abb.7). Anschließend die Verriegelungsschrauben wieder festziehen (Abb.8).

3.4 Im Lieferumfang enthaltene aufladbare Batterien in die Elterneinheit (Empfänger) wechseln

Falls sich die Dauer der im Lieferumfang der Elterneinheit enthaltenen aufladbaren Batterien deutlich verringert, bedeutet das, dass die Batterien erschöpft sind und ausgewechselt werden müssen (dabei handelt es sich um einen normalen Vorgang, da auch aufladbare Batterien mit der Zeit erschöpfen).

Verriegelungsschraube der Abdeckung des Batteriefachs (9) (Abb.5) abnehmen, dazu in Pfeilrichtung sanft nach außen abziehen (Abb.6).

Die erschöpften aufladbaren Batterien (12) herausnehmen und durch andere aufladbare Batterien mit denselben Merkmalen, NiMH, 1.2V, 700mAh, Typ AAA (Code 20256300100) ersetzen, da die Batterien sind direkt bei Artsana S.p.A. erhältlich). Dabei auf die korrekte Ausrichtung der Pole achten. Diese ist im Batteriefach angezeigt. Die Abdeckung des Batteriefachs (9) wieder anbringen, dazu die unteren Haken der Abdeckung in ihre Vertiefungen im Batteriefach einsetzen, dann die Abdeckung sanft gegen Pfeilrichtung schieben (Abb.7). Anschließend die Verriegelungsschrauben wieder festziehen (Abb.8).

TECHNISCH DATEN

Babyeinheit (mit Hauptfunktion als Sender)

Mod. 06045

Stromversorgung:

Intern: ALKALIBATTERIEN 3 X 1.5V TYP AAA/LR03

Extern: Über ein Switching-Netzteil 100-240V\~ 50/60Hz /6V =300mA

Übertragung:

• Kanalfrequenz: 40.665MHz, 40.695MHz
- Sendeleistung: Max. 10mW

Elterneinheit (mit Hauptfunk- tion als Empfänger)

Mod. 06045

Stromversorgung:

Intern: Aufladbare Batterien NiMH, 3x1.2V, 700mAh Typ AAA (im Lieferumfang enthalten)

Extern: Über ein Switching-Netzteil 100-240V\~ 50/60Hz /6V =300mA

Batterieladegerät mit Switching-Netzteil 100-240V\~50/60Hz /6V =300mA

Empfang:

• Kanalfrequenz: 40.665MHz, 40.695MHz

Netzteil

Mod. SW-060030EUL

INPUT: 100-240V\~50/60Hz 200mA

OUTPUT: 6V =300mA

Polung des Steckers:

Made in China

Aufladbare Batterien 20256300100

Typ: Batterien NiMH AAA

Nennleistung: 700mAh

Nennspannung: 3x1.2V

Aufladbare Batterien liefern bei normaler Raumtemperatur besten

Leistungen (20°C±5°C)

Made in China

ZEICHENERKLÄRUNG

Einphasen-Wechselstrom

Gleichstrom

Nur für den Gebrauch in Innenräumen

Gerät Klasse II - Doppelisolierung

C€0470

In Übereinstimmung mit den einschlägigen EG-Normen und ihren Änderungen

ACHTUNG. Beiliegende Bedienungsanleitung lesen

TROUBLE SHOOTING

Bei auftretenden Störungen bitte zunächst in der nachstehenden Liste nachschlagen und folgenden Kontrollen vornehmen:

• Beide Einheiten sind eingeschaltet;
• Beide Einheiten sind über das Netzteil korrekt an der Netzsteck-dose angeschlossen, die aufladbaren Batterien sind aufgeladen.

STÖRUNG	URSACHE	BEHEBUNG
Funktions-leuchtan-zeige (3) ist aus.	-Babyeinheit (Sender) und/oder Elternein-heit (Empfänger) ausgeschaltet.-Alkalibatterien der Babyeinheit (nicht inbegriffen) bzw. auf-ladbare Batterien der Elterneinheit (inbe-griffen) vollkommen erschöpft.-Netzteil nicht einge-steckt oder nicht kor-rekt angeschlossen.-Keine Netzspannung vorhanden.	- Babyeinheit (Sender) und/oder Elterneinheit (Empfänger) einschalten.- Alkalibatterien der Babyeinheit wechseln oder Netzversorgung über das Netzteil herstellen.Aufladbare Batterien der Elterneinheit (inbegriffen) aufladen.- Werden die Einheiten über Netzteile gespeist, so müssen diese an einer Netzsteckdose korrekteingesteckt sein.- Vorhandene Spannungs-versorgung der Netzsteck-dose sicherstellen.

Die Elterneinheit (Empfänger) gibt keine Geräusche ab

- Es dringen keine wahrnehmbaren Geräusche zur Baby-einheit (Sender).- Lautstärkenregulierung der Elterneinheit (Empfänger) auf Mindeststufe.- Aufladbare Batterien der Elterneinheit (inbegriffen) vollkommen erschöpft.- Elterneinheit (Empfänger) ist ausgeschaltet.- Verbindung zwischen den beiden Einheiten unterbrochen.-Babyeinheit (Sender) ausgeschaltet.-An den beiden Einheiten wurden verschiedene Kanäle eingestellt.

- Sobald wahrnehmbare Geräusche im Raum entstehen, wird die Babyeinheit (Sender) darauf reagieren. Zur Beruhigung können Sie jedoch mit Hilfe einer weiteren Person eine Sendeprobe vornehmen. Dazu in dem Raum, in dem die Babyeinheit (Sender) aufgestellt ist, sprechen.- Lautstärkeregulierung der Elterneinheit (Empfänger) verstellen, bis Geräusche/Töne hörbar sind.- Aufladbare Batterien der Elterneinheit (inbegriffen) aufladen.- Elterneinheit (Empfänger) einschalten.- Ladestatus der Batterien überprüfen und die beiden Einheiten mit weniger Abstand zueinander aufstellen, um die dazwischenliegenden Hindernisse, Metallstrukturen Mauerwerk aus Stahlbeton, usw. zu verringern.- Babyeinheit (Sender) und/oder einschalten.-An den beiden Einheiten die gleichen Kanäle einstellen.

Interferenzen	- Dazu kann es bei weiteren, vorhandenen Sprachanlagen oder ähnlichen Funkgeräten in unmittelbarer Nähe kommen. - Elektromagnetische Verunreinigung (Nähe zu Funksendeantennen, Hochspannungs-kabeln, usw.)	- Übertragungskanal an beiden Einheiten verstellen. - Weitere Lösungen gibt es nicht; Ggf. vom mo-mentanen Aufenthaltsort entfernen.
Rauschen oder sehr laute Geräusche an der Elterneinheit (Empfänger)	- Verbindung zwischen den beiden Einheiten unterbrochen. - Babyeinheit (Sender) ausgeschaltet. - Alkalibatterien der Babyeinheit (nicht inbegriffen) bzw. vollkommen erschöpft. - An den beiden Einheiten wurden verschiedene Kanäle eingestellt.	- Ladestatus der Bat-terien überprüfen und die beiden Einheiten mit weniger Abstand zueinander aufstellen, um die dazwischenliegenden Hin-dernisse, Metallstrukturen Mauerwerk aus Stahlbe-ton, usw. zu verringern. - Babyeinheit (Sender) und/oder einschalten. - Alkalibatterien auswechseln oder die Babyeinheit über das beiliegende Netz-teil (1) speisen. - An den beiden Einheiten die gleichen Kanäle ein-stellen.
Eingeschränkter Betriebsbereich	- Vorhandensein von Hindernissen, Metallstrukturen, Mauerwerk aus Stahlbeton, usw. zwischen Babyeinheit (Sender) und der Elterneinheit (Empfänger).- Alkalibatterien der Babyeinheit (nicht inbegriffen) bzw. auf-ladbare Batterien der Elterneinheit beinahe erschöpft.	- Die beiden Einheiten mit weniger Abstand zuein-ander aufstellen, um die dazwischenliegenden Hin-dernisse, Metallstrukturen Mauerwerk aus Stahlbe-ton, usw. zu verringern.- Alkalibatterien der Ba-byeinheit wechseln oder Netzversorgung über das Netzteil herstellen. Aufladbare Batterien der Elterneinheit (inbegriffen) aufladen.
Elektrosta-tische oder elektroma-gnetische Geräusche	Elektrostatische oder elektromagnetische Interferenzen, verur-sacht durch elektro-statische oder elekt-romagnetische Felder anderer Elektrogeräte, wie z.B.: Haushalts-geräte, Mobiltelefone, schnurlose Telefone, usw.	Ursache der Interferenz nach Möglichkeit heraus-finden und ausräumen.
Zischen und Pfeifen bei der Übertra-gung	- Zu geringer Abstand zwischen den Ein-heiten- Lautstärkenregulie-rung der Elterneinheit (Empfänger) zu hoch.	- Einheiten mit größerem Abstand zueinander auf-stellen.- Lautstärkenregulierung der Elterneinheit (Empfän-ger) verringern.

ÜBEREINSTIMMUNGSERKLÄRUNG:

Mod. 06045

Hiermit erklärt Artsana S.p.A, dass dieses Produkt mit den grundlegenden Anforderungen und allen einschlägigen Verordnungen im Rahmen der Richtlinie 1999/5/EG übereinstimmt. Eine Abschrift der vollständigen Übereinstimmungserklärung mit der europäischen Richtlinie 1999/5/EG kann unter folgender Adresse eingesehen werden: www.chicco.com – Abschnitt Produkte.

Gemäß dem Beschluss der Europäischen Kommission Nr. 2000/299/EG vom 06.04.2000 wurde das von diesem Produkt verwendete Frequenzband in allen EG-Ländern harmonisiert. Folglich handelt es sich bei diesem Gerät um ein Produkt der Klasse 1, das in allen Mitgliedstaaten der Europäischen Gemeinschaft frei verwendet werden kann. In allen Nicht-EU-Ländern bzw. außer-europäischen Ländern obliegt die Konformitätsprüfung des Geräts mit den geltenden Vorschriften im jeweiligen Einsatzland dem Benutzer.

DIESES PRODUKT STIMMT MIT DER EU-RICHTLINIE 2002/96/EG ÜBEREIN.

Die durchgestrichene Abfalltonne, die auf diesem Gerät abgebildet ist, bedeutet, dass dieses Produkt nach dem Ende seiner Betriebszeit getrennt von den Haushaltsabfällen zu entsorgen ist. Entweder sollte es an einer Sammelstelle für elektrische und elektronische Altgeräte abgegeben werden oder, bei Kauf eines neuen Geräts, dem Verkäufer zurückgegeben werden. Der Verbraucher ist in jedem Falle verantwortlich für die ordnungsgemäße Entsorgung des Geräts nach Ende der Betriebszeit. Nur bei Abgabe des Geräts an einer geeigneten Sammelstelle ist es möglich das Produkt so zu verarbeiten, zu recyceln und umweltgerecht zu entsorgen, dass einerseits Werkstoffe und Materialien wieder verwendet werden können und andererseits negative Folgen für Umwelt und Gesundheit ausgeschlossen werden. Nähere Auskunft bekommen Sie bei ihrem örtlichen Amt für Abfallentsorgung oder bei Ihrem Händler.

ÜBEREINSTIMMUNG MIT DER RICHTLINIE EU 2006/66/EG

Das Symbol mit der durchgestrichenen Mülltonne sagt aus, dass das Altgerät nach Beendigung seines Lebenszyklus getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Sie müssen in ein spezielles Sammelzentrum gebracht werden bzw. können beim Kauf gleichwertiger, neuer, aufladbarer und nicht aufladbarer Batterien beim Händler abgegeben werden. Das unterhalb des Symbols mit der durchgestrichenen Mülltonne möglicherweise angebrachte chemische Zeichen Hg, Cd, Pb steht für die chemische Substanz in der Batterie, Hg= Quecksilber, Cd=Cadmium, Pb= Blei. Der Halter ist dafür verantwortlich, die Batterien nach Lebensende an eine geeignete Sammelstruktur zu geben, um Aufbereitung und Recycling zu fördern.

Eine angemessene Mülltrennung ist zum darauffolgenden Recycling der Altbatterien sowie zur umweltverträglichen Aufbereitung und Entsorgung eine grundlegende Voraussetzung, hilft, bei der Vermeidung möglicher negativer Auswirkungen auf Umwelt und Gesundheit und fördert das Recycling der Materialien, aus denen das Produkt gefertigt ist. Die widerrechtliche Entsorgung des Produkts durch den Halter verursacht Umwelt- und Gesundheitsschäden. Für nähere Informationen zu den verfügbaren Sammlungs- und Entsorgungsmöglichkeiten wenden Sie sich an Ihr örtliches Abfallwirtschaftsamt oder an Ihren Händler.

ARTSANA behält sich das Recht vor, den Inhalt dieser Bedienungsanleitung jederzeit und ohne Vorankündigung zu verändern. Die Reproduktion, Übermittlung, das Kopieren sowie Übersetzen in eine andere Sprache, auch in Auszügen, dieser Bedienungsanleitung in jeder beliebigen Form ist ohne die vorherige schriftliche Genehmigung durch ARTSANA strengstens untersagt.

Garantie: Für das Gerät gilt ab Kaufdatum eine zweijährige Garantie auf Fabrikfehler.

C € 0470

Mod. 06045

Artsana S.p.A. - Via Saldarini Catelli 1 - 22070 Grandate (CO) Italy

www.chicco.com

Classic Baby Monitor

Mod. 06045
