BEDIENUNGSANLEITUNG FMM 350 Q Fein

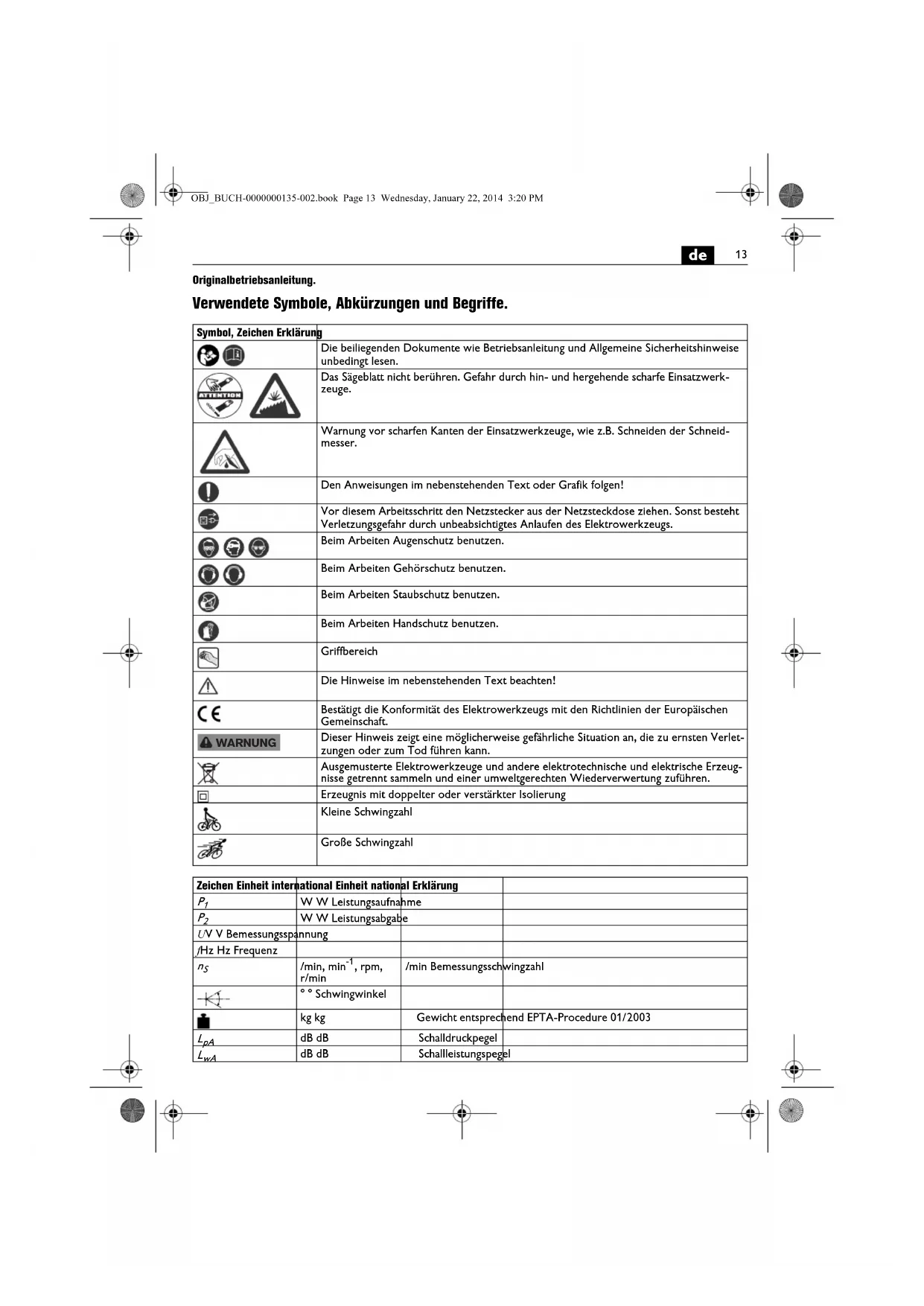

Originalbetriebsanleitung.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerk-zeuge.
	Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z.B. Schnelden der Schneid-messer.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Vor thisem Arbeitsschrift den Netzstecker aus der Netzsteckdoseziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Griffbereich
	Die Hinweise im nebenstehenden Text beachten!
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-zungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug-nisse getrenntSAMmeln und einer umweltgerechten Wiederverwertung zuführen.
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Schwingzahl
	Große Schwingzahl

Zeichen Einheit international Einheit national Erklärung
P1	W W Leistungsaufnahme
P2	W W Leistungsabgabe
U/V Bemessungsspannung
fHz Hz Freqenz
n5	/min, min-1, rpm, r/min	/min Bemessungsschwingzahl
K	°° Schwingwinkel
	kg kg	Gewicht entspruchend EPTA-Procedure 01/2003
LpA	dB dB	Schaldruckpegel
LwA	dB dB	Schalleistungspegel
Zeichen Einheit internationalen Einheit nationaler Erklärung
LpCpeak	dB dB Spitzenschalld	ruckpegel
K...			Unsicherheit
a	m/s2	m/s2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitsystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesan Sie alle Sicherheitschinweise

und Anweisungen. Versaumnisse b

der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Verwenden Sie这点 Elektrowerkzeug nicht, bevor Sie diebe Betriebsanleitung sowie die beilie-genden „Allgemeinen Sicherheitsinwelle" (Schrif-mer 34130054061) gründlich gelesen und indig verstanden haben. Bewahren Sie die genann-terlagen zum späteren Gebrauch auf und überrei-Sie diese bei einer Weitergabe oder Veräußerung ektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitssschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

zum Schleifen kleiner Flächen, Ecken und Kanten, zum Sagen von dünnen Blechen, Holz- und Kunststoffteilen, zum Schaben, Polieren, Raspeln, Schneiden und Trennen mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor ohne Wasserzufuhr in wettergeschützer Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallere Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterland zu sichern und abzustuten. Wenn Sie das Werkstück nur von Hand oder gegen ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeitsmen mit in den Griffbereich gerichteten Einsatzwerkeugen wie Sageblätter oder Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwerkzeug kommt. Berührung von scharfen Schnelden oder Kanten kann zur Verletzung führen.

Tragen Sie personliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtschnitt, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandchuie oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterem Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

EsistverbotenSchilderdundZeichenaufdasElektrowerk-zeugzschraubenoderzu niieten.Eine beschädigteIso-lierung bietetkeinen Schutz gegen elektrischen Schlag.VerwendensieKlebeschilder.

Reinigen Sie regelmäßige die Lüftungsöffnungen des Elektrowerkeugs mit nichtmetallischen Werkzeugen. Das Motorgeblasezieht Staub in das Gehäuse. Dies kann bei übermaßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder freiheit Ansatzwerkeuge.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Werkzeug entstehen Staube, die gefährlich sein konnen. Berühren oder Einatmen von einzeln Stauben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem

Anstrich, Metall, einigen Holzarten, Mineralien, Sildenafilpartikel von gesteinshaltigen Werkstoffen, Farblösemittel, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie personliche Schutzausübungen und sorgen Sie für eine gute Belülfung des Arbeitsplatzes. Überlassen Sie das Bearbeitern von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heihe Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungsshinweise des Werkstoffherstellers sowie die in ihrem Land gütigen Vorschriften für die zu bearbeitenden Materialien.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genommen Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen Gerat abgeschelt ist oder bereits lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsablaufe.

Emissionswerte für Vibration

Vibration	α
Einstufung der FEIN-Einsatzwerk-zeuge nach Vibrationsklasse	Bewertete Beschleunigung*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Ka3 m/s	2

• Diese Werte basieren auf einem Arbeitszyklus bestehend aus Leerlauf- und Volllastbetrieb mit gleicher Dauer.
  Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse enthalten Sie dem beiliegendem Blatt 3 41 30 421 06 0.

Bedienungshinweise.

Verwenden Sie kein Zubehör, das von FEIN nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Verwendung des nicht original FEIN-Zubehörs führt zur Überhitzung des Elektrowerkzeugs und dessen Zerstörung.

Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Das Einsatzwerkzeug ist in 45^ -Schritten versetzbar und kann in der gunstigsten Arbeitsposition befestigt werden.

Werkzeugwechsel (siehe Seite 5).

Drucken Sie das Befestigungselement bis zum Anschlag fest ein. Danach schlieben Sie den Spannehebel.

Bewahren Sie ihre Hand und Finger vor Quetschungen beim Zurückschwenken des Spannhebels.

Der Spannhebel schwenkt durch Federkraft energisch zurück.

Hinweise zum Schleifen.

Drücken Sie das Elektrowerkzeug mit dem Schleifblatt kurz und kraftig auf eine ebene Fläche und schalten Sie das Elektrowerkzeug kurz ein. Dies sorgt für eine gute Haftung und beugt vorzeitigem Verschleib vor. Das Schleifblatt lasst sich wieder abziehen und um 120° verdreht aufsätzen, wenn nur eine Spitze des Schleifblatts abgenutzt ist.

Arbeiten Sie mit der ganzen Fläche der Schleifplatte, nicht nur mit der Spitze.

Beim Schleifen mit Dreleck-Schleifplatte wahren Sie eine hohe Schwingfrequenz (Elektronik Stufe 4-6), bei Verwendung des runden Schleiftellers wahren Sie eine mittlere Schwingfrequenz (Elektronik max. Stufe 4).

Schleifen Sie mit stetiger Bewegung und leichtem Druck.
Zu festes Arndrücken erhöht nicht den Abtrag, das Schleifblatt verschließt nur scheller.

Hinweise zum Profilschleifen.

Wahlen Sie eine mittlere Schwingfrequenz.

Hinweise zum Sagen.

Wahlen Sie eine hohe Schwingfrequenz. Runde Sägebälter können gelöst und versetzt eingespannt werden, um sie gleichmäßig abzunutzen.

Hinweise zum Schaben.

Wahlen Sie eine mittlere bis hohe Schwingfrequenz.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger Staub im Innern des Elektrowerkeugs abset

zen. Die Schutzisolierung des Elektrowerkzeugs kann beinträchtigt werden. Blasen Sie (^{haf} den Innenaum des Elektrowerkzeugs durch die Luftungsschlitze mit trockener und olfreier Drucklauf aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

Wenn die Anschlussleitung des Elektrowerkzeugs beschäftigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhaltlich ist.

Zum Aufbewahren des Elektrowerkzeugs entfernen Sie das Einsatzzwerkeug, schlieben den Spannhebel und drucken Sie erst anschliebend das Befestigungselement ein. Die aktuelle Ersatzteilliste diese Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile konnen Sie bei Bedarf selbst austauschen: Befestigungselement, Spannschraube, Einsatzwerkzeuge

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantiererklärung.

Im Lieferumfang Ihres Elektrowerkzeugn kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörns enthalten sein.

Konformitätserklarung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass这点 Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. FEIN GmbH, C-DB IA, D-73529 Schwabisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehr einer umweltgerechten Wiederverwertung zufahren.
