BEDIENUNGSANLEITUNG GST 25 Metal Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

f Notice originale

es Manual original

at Manual original

1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweis, Anweisungen, Beibildungen

und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kuhl-schränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achtEN Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen den Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind.

6 | Deutsch

Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und saferer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der

Kontakt mit einer spannungsfuhrenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
- Halten Sie die Höhe vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblett besteht Verletzungsgefahr.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Achten Sie darauf, dass die Fußplatte beim Sagen sicheraufliegt. Ein verkantetes Sageblatt kann brechen oder zum Ruckschlag führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus undziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn ceses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und konnen das Elektrowerkzeug sichere ablegen.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Verwenden Sie nur unbeschädigte, einwandfrei Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäß Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnittte und Ausschnittte in Holz, Kunststoff, Metall, Kera-mikplatten und Gummi auszufahren. Es ist geeignet fur gerade und kurzige Schnittte. Beachten Sie die Sageblattemphelungen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

(1) SDS-Drehkappe Sägeblattentriebelung
(2) Arretierung des Ein-/Ausschalters
(3) Ein-/Ausschalter
(4) Stellrad Hubzahlyvorwahl
(5)Fußplatte
(6) Schalter Späneblasvorrichtung
(7) Einstellhebel Pendelung
(8) Sageblattaufnahme
(9) Führungsrolle

(10) Sägeblatt ^A)
(11) Abdeckhaube
(12) Führung für den Parallelanschlag
(13) Berührungsschutz
(14) Handgriff (isolierte Griffläche)
(15) SpanreiBschutz
(16) Feststellschraube des Parallelanschlags
(17) Parallelanschlag mit Kreisschneider
(18) Zentrierspitze des Kreisschneiders

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör führen Sie in unserem Zubehörprogramm.

Technische Daten

Stichsäge GST 25 Metal
Sachnummer		3601 E16 0..
Hubzahlsteuerung
Konstantelektronik
Nennaufnahmeleistung W 670
Leerlaufhubzahl n0	min-1	500-2600
Hub mm 24
max. Schnitttiefe
- in Holz mm 80
- in Aluminium mm 25
- in Stahl (unlegiert) mm 15
Gewicht entsprechend	kg 2,7
EPTA-Procedure 01:2014

Stichsäge GST 25 Metal

Schutzklasse

回/II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwe-chenden Spannungen und in länderspezifischen Ausführungen kon-nen diese Angaben varieren.

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 62841-2-11.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 82 dB(A); Schalleistungspegel 93 dB(A). Unsicherheit K = 5 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN62841-2-11:

Sagen von Spanplatte mit Sägeblatt T 111C: a_B = 4 ~m / s^2, K = 1,5 ~m / s^2

Sagen von Metallblech mit Sägeblatt T 118 A: a_H,M = 4 m/s^2 , K = 1.5 m/s^2 .

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemisswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemisswert abweichen. Dies kann die Schwingungs- und Gerauschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Montage

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sägeblatt einsetzen/wechseln

Tragen Sie bei der Montage oder beim Wechsel des Einsatzwerkzeuges Schutzhandschuhe. Einsatzwerkzeuge sind scharf und konnen bei längerem Gebrauch besteht werden.

8 | Deutsch

Sägeblatt auswahlen

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnockenschaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig.

Verwenden Sie für das Sagen enger Kurven ein schmales Sägeblatt.

Sägeblatt einsetzen/entnehmen (siehe Bild A)

Reinigen Sie den Schaft des Sägeblattes vor dem Einsetzen. Ein verschutzter Schaft kann nicht sicher befestigt werden.

Ziehen Sie die SDS-Drehkappe (1) nach oben.
Zum Entriegeln drehen Sie die SDS-Drehkappe (1) ca. 3 Umdrehungen gegen den Uhrzeigersinn.
Setzen Sie das Sägeblatt (10) quer zur Schnittrichtung in die Sägeblattaufnahme (8) ein.
Drehen Sie das Sägeblatt (10), sodass die Zahlung in Schnittrichtung zeigt. Achten Sie daraufauf, dass der Sägeblattrücken in der Rille der Führungsrolle (9) liegt.
Drehen Sie die SDS-Drehkappe (1) soweit im Uhrzeigersinn, bis sie überrastet.
Drehen Sie die SDS-Drehkappe (1) im Uhrzeigersinn weiter bis in die Ausgangsposition. Schieber den sie die SDS-Drehkappe nach unten, um sie zu verriegeln.

Prufen Sie das Säeblatt auf festen Sitz. Ein lockeres Säeblatt kann hereausfallen und Sie verletzen.

Zum Entnehmen des Sägeblatts gehen Sie in umgekehrter Reihenfolge vor.

Spanreibschutz (siehe Bild B)

Der SpanreiBschutz (15) (Zubehor) kann ein AusreiBen der Oberflache beim Sagen von Holz verhindern. Der SpanreiBschutz kann nur bei bestimmten Sageblattypen verwendet werden.

Drucken Sie den SpanreiBschutz (15) von unter in die FuB-platte (5) ein.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sichleitung entzünden.

Abdeckhaube (siehe Bild C)

Durch scharfkantige und heiBe Metall-Sagespene besteht Verletzungsgefahr. Montieren Sie deshalb für Arbeiten in Metall bzw. Aluminium die Abdeckhaube (11).

Setzen Sie die Abdeckhaube (11) so auf das Elektrowerkzeug, dass die Halterung auf dem Berührungsschutz (13) einrastet.

Nehmen Sie die Abdeckhaube (11) für Arbeiten in Holz ab. Ziehen Sie dazu die Abdeckhaube nach vorn vom Berührungsschutz (13) ab.

Betrieb

Betriebsarten

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Pendelung

Die Pendelung ermöglich eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material.

Schalten Sie die Pendelung z.B. für das Sägen weicher Materialien und beim Sägen von Holz in Faserrichtung ein. Schieben Sie dazu den Einstellhebel (7) in Position „I". Das ist auch während des Betriebs möglich.

Schalten Sie die Pendelung für feine und saubere Schnittkanten sowie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) aus. Schieben Sie dazu den Einstellhebel (7) in Position,04.

Späneblasvorrichtung

Mit dem Luftstrom der Späneblasvorrichtung kann die Schnittlinie von Spanen freigehalten werden.

Schalten Sie die Späneblasvorrichtung für Arbeiten mit großem Spanabtrag in Holz, Kunststoff u.A. ein. Schieben Sie dazu den Schalter (6) in Position „I".

Schalten Sie die Späneblasvorrichtung für Arbeiten in Metall aus. Schieben Sie dazu den Schalter (6) in Position „0".

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge konnen auch an 220 V betrieben werden.

Ein-/Ausschalten

Stellen Sie sicher, dass Sie den Ein-/Ausschalter betätigten können, ohne den Handgriff loszulassen.

Zum Einsatz des Elektrowerkzeugs drucken Sie den Ein-/Ausschalter (3).

Zum Arretieren des Ein-/Ausschalters (3) halten Sie diesen gedruckt und schiben die Arretierung (2) nach rechts oder links.

Zum Ausschalten des Elektrowerkzeugs setzen Sie den Ein-/Ausschalter (3) los. Bei arretiertem Ein-/Ausschalter (3) drücken Sie diesen zuerst und setzenihn danach los.

Konstantelektronik

Die Konstantelektronik hält die Hubzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Hubzahl steuern/vorwahlen

Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Aussalter (3) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (3) bewirkt eine niedrige Hubzahl. Mit zunehmendem Druck erhöht sich die Hubzahl.

Bei arretiertem Ein-/Ausschalter (3) ist die Reduzierung der Hubzahl nicht möglich.

Mit dem Stellrad Hubzahlvorwahr (4) konnen Sie die Hubzahl vorwahlen und während des Betriebes ändern.

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sagen von Kunststoff und Aluminium empfohlen.

Bei längerem Arbeitsen mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Entnehmer Sie das Sägeblatt und halten Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen.

Arbeitshinweise

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Sägeblatt blockiert.
- Verwenden Sie beim Bearbeiten kleiner oder)dinner Werkstücke immer eine stabile Unterlage.

Prufen Sie vor dem Sagen in Holz, Spanplatten, Baustoffe etc. diese auf Fremdkörper wie Nagel, Schrauben o.A. und entfernen Sie diese gegebenenfalls.

Tauchsagen (siehe Bild D)

Es dürfen nur welche Werkstoffe wie Weichholz, Gipskarton o.A. im Tauchsägerverfahrens bearbeitet werden!

Verwenden Sie zum Tauchsagen nur kurze Sägeblätter.

Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte (5) auf das Werkstück auf, ohne dass das Sägeblatt (10) das Werkstück berührt, und schalten Sie es ein. Wahlen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und halten Sie das Sägeblatt langsam in das Werkstück eintauchen.

Sobald die Fußplatte (5) ganzflächig auf dem Werkstück aufliegt, sagen Sie entlang der gewündsten Schnittlinie weiter.

Parallelanschlag mit Kreisschneider (Zubehör)

Für Arbeitsen mit dem Parallelanschlag mit Kreisschneider (17) (Zubehor) darf die Stärke des Werkstücks maximal 30 mm betragen.

Parallelschnitte (siehe Bild E): Lösen Sie die Feststellschraube (16) und schiben Sie die Skala des Parallelanschlags durch die Führung (12) in der Fußplatte. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube (16) fest.

Kreisschnittte (siehe Bild F): Bohren Sie an der Schnittlinie innerhalb des zu sagen den Kreises ein Loch, das zum Durchsstocken des Sägeblattes ausreicht. Bearbeiten Sie die Bohrung mit einer Frage oder Feile, damit das Sägeblatt bündig an der Schnittlinie anliegen kann.

Setzen Sie die Feststellschraube (16) auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelanschlags durch die Führung (12) in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sagenden Ausschnittes ein Loch. Stecken Sie die Zentrierspitze (18) durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube (16) fest.

Kuhl/Schmiermittel

Beim Sagen von Metall sollenn Sie wegen der Erwärung des Materials entlang der Schnittlinie Kuhl-bzw. Schmiermittel auftragen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststellte für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefahrenungen zu vermeiden.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläch aus.

Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionstörungen führen. Sagen Sie deshalb stark stauberzeugende Materialien nicht von unter oder über Kopf.

Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Luftungsschlitze halten aus und schalten Sie einen Fehlerstromschutzschafter (PRCD) vor. Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolie-rung des Elektrowerkzeugs kann beeinträchtigt werden.

Schmieren Sie die Führungsrolle (9) gelegentlich mit einem Tropfen Öl.

Kontrollieren Sie die Führungsrolle (9) regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kunden-dienststelle ersetzt werden.

10 | English

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihr Produkte sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilf IhnenGREne bei Fragen zu unseren Produktken und deren Zubehor. www.powertool-portal.de, das Internetportal fur Handwerker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

English

Safety instructions

Elektrische verilgheit

Illustreredekomponenter

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch.cz

Likvidace

Tel.: [phone]

Fax:[phone]

E-Mail:[e-mail]

www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ

2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

Email: [e-mail]

Eliminare

Sculele electrice, accesorile si ambalajele trebuie directionate catre o statie de revalorificare ecologica.

Nu aruncai sculele electrice in gunoiul menajer!

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax:[phone]

E-Mail: [e-mail]

www.proservis.rs

Bosnia

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Uklanjanje dubreta

Elektrčni alati, pribor i pakovanja treba reciklari na ekoloski prihvatljiv nacin.

Ne bacajte elektrichi na l at u kuci otpad!

Samo za EU-zemlje:

Prema evropskim smernicama 2012/19/EU o starim elektrici nim i elektronskim uredajima i njihovim pretvaranju u nacionlo dobro ne moraju vis upotrebljivi elektrici pribori da se odvojeno sakupljauji i odvoze nekoj regeneraciji koja odgovara zastiti covekove okoline.

Slovenscina

Varnostna opozorila

E-Mail: [e-mail]

www.bosch.hr

Bosnia

Elektro-Servis VI. Mehmed Nalić

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

146|Eesti

Zbrinjavanje

Elektricne alate, pribor i ambala ztreba dovesti na ekoloski prihvatljivo recikliranje.

Elektricne alate ne bacajte u kuconi opstad!

Samo za zemlje EU:

Sukladno europskoj Direktivi 2012/19/EU za elektricne i elektronische stare uredaje elektrici ni alati, koji vis nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekoloski prihvatljivo reciklaranje.

Eesti

Ohutusnõuded

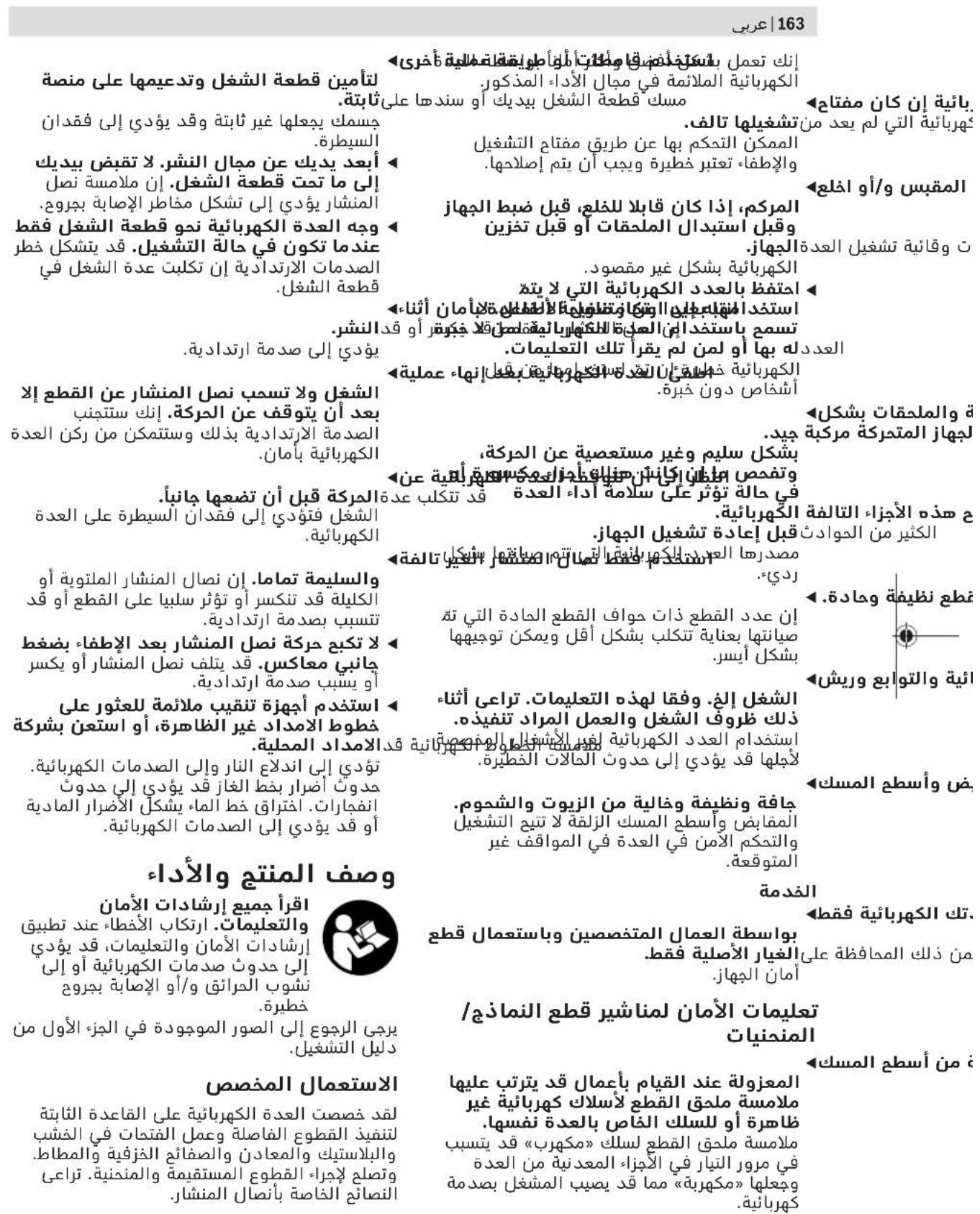

ggl ggl glglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglgl

Lg yjldll lalal

（auijssJ0s）abu 1000000000000000000000000000000000000000000000000000000000000000000000

JsiJiKjIoo

1gJgGgJg

g jg gJgSloJI JgJgJgJg

JUwU JUu 1JW Jg a.0jBg oJw

aJyjSsIosaiuioic I 1c oJbuii jdo9 uuiy 0ui iui Jqai

yJxS1Uo

4olwJoo

.

auiuulj 0
JUa uu uai
oo auiuuiu

12

aJgallawu

.

UgS lo sic ayuJus Uo sall Jb sJy .jL uogol jgo elaw

aJbokai jcayu Jyjwksll oosdall

aJyjckd j 11 JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI JI J

aui jssi o sssu slsall gauo u
