Agent Black Watergun - Spielzeug CARRERA - Kostenlose Bedienungsanleitung

Marke	Carrera
Modell	Agent Black Watergun
Kategorie	ferngesteuertes Spielzeug
Produkttyp	RC-Fahrzeug mit Wasserpistole (Watergun)
Fahrzeugstromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (enthalten)
Fernbedienungsstromversorgung	1 x 9V-Batterie (nicht enthalten)
Ladezeit	Ca. 20 Minuten Abkühlung vor vollständigem Aufladen
Höchstgeschwindigkeit	18 km/h
Hauptfunktionen	Vorwärts-/Rückwärtsfahrt, Lenkung links/rechts, Turbo-Boost, Wasserpistole, Geschwindigkeitswahl (schnell/Training), Frequenzwahl (A/B/C)
Reichweite der Fernbedienung	Nicht angegeben (ausziehbare Antenne)
Wassertankkapazität	Nicht angegeben (Befüllung per Flasche)
Pflege und Reinigung	Nach jeder Fahrt reinigen; keine aggressiven Lösungsmittel verwenden
Sicherheitshinweise	Nicht auf Straßen, unter Hochspannungsleitungen, bei Regen/Schnee, auf Rasen fahren; max. Sprunghöhe 15 cm; keine Personen oder Tiere transportieren; 20-minütige Pause nach 2 Akkuladungen
Ersatzteile und Reparierbarkeit	Verfügbar auf carrera-rc.com
Garantie	24 Monate auf Material- und Herstellungsfehler, unter bestimmten Bedingungen
Empfohlenes Alter	Nicht geeignet für Kinder unter 36 Monaten (enthält Kleinteile)
Mindestnutzungsfläche	Freie Fläche von mindestens 2,5 x 2,5 Metern
Anzahl Kanäle	3 (A, B, C) zur Vermeidung von Störungen

Häufig gestellte Fragen - Agent Black Watergun CARRERA

Welche Batterie für die Fernbedienung?

Verwenden Sie eine 9V-Batterie (nicht enthalten). Achten Sie beim Einsetzen auf die Polarität.

Wie lade ich den Fahrzeugakku?

Schließen Sie den Akku an das mitgelieferte Ladegerät an und verbinden Sie das Ladegerät mit einer Steckdose. Die Anzeige leuchtet rot während des Ladens und wird grün, wenn der Akku voll ist. Lassen Sie den Akku nach dem Gebrauch 20 Minuten abkühlen, bevor Sie ihn wieder aufladen.

Was tun, wenn das Fahrzeug nicht fährt?

Überprüfen Sie, ob die Schalter des Fahrzeugs und der Fernbedienung auf ON stehen, der Akku geladen und die Batterie der Fernbedienung in Ordnung ist. Stellen Sie sicher, dass der Frequenzkanal (A/B/C) bei beiden Geräten identisch ist.

Kann das Fahrzeug auf Gras verwendet werden?

Nein, die Verwendung auf Rasen oder Gras ist verboten, da sich das Gras um die Achsen wickeln und den Motor beschädigen kann.

Wie fülle ich den Wassertank der Watergun?

Drücken Sie den Knopf auf dem Fahrzeugdach, um das Befüllfach zu öffnen. Füllen Sie es mit einer Flasche mit Wasser. Verwenden Sie keine anderen Flüssigkeiten.

Wie hoch ist die Höchstgeschwindigkeit des Fahrzeugs?

Das Fahrzeug kann eine Höchstgeschwindigkeit von 18 km/h erreichen. Üben Sie zunächst bei langsamer Geschwindigkeit.

Wie stelle ich die Lenkung ein, wenn das Fahrzeug nach links oder rechts zieht?

Verwenden Sie das Einstellteil unter dem Fahrzeug, um die Lenkung zu korrigieren. Stellen Sie es ein, bis das Fahrzeug geradeaus fährt.

Was tun bei Überhitzung des Fahrzeugs?

Trennen Sie das Fahrzeug und die Fernbedienung und lassen Sie das Fahrzeug etwa 30 Minuten abkühlen. Vermeiden Sie längere Nutzung ohne Pause, besonders bei hohen Temperaturen (über 35°C).

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website carrera-rc.com im Servicebereich erhältlich.

Kann die Fernbedienung ohne Joysticks verwendet werden?

Ja, die Joysticks sind abnehmbar. Ohne sie funktioniert die Fernbedienung wie ein traditioneller Controller. Sie können die Joysticks im dafür vorgesehenen Fach auf der Rückseite der Griffe verstauen.

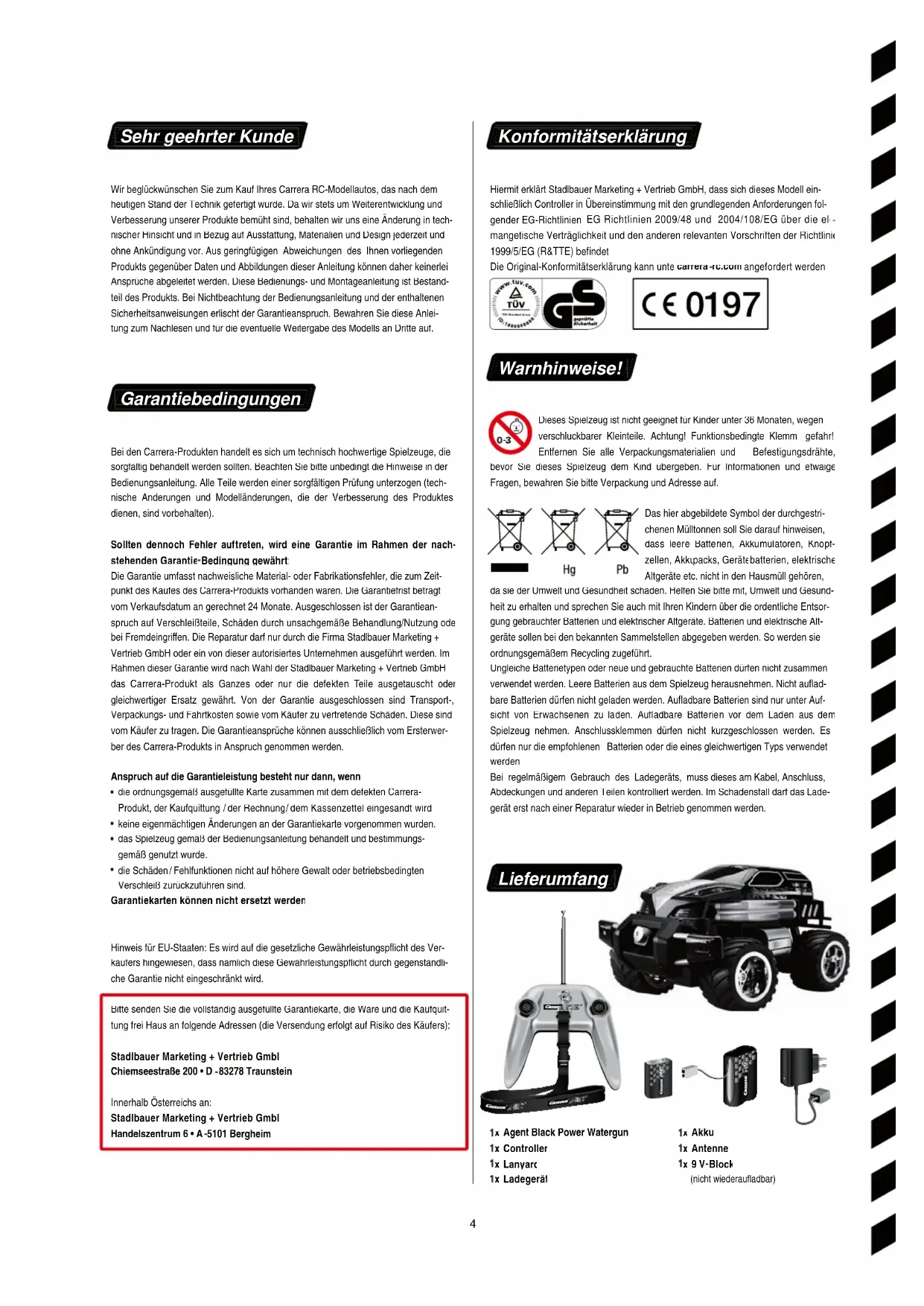

BEDIENUNGSANLEITUNG Agent Black Watergun CARRERA

D Montage- und Betriebsanleitung

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellautos, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten).

Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeitpunkt des Kautes des Carrera-Produkts vorhanden waren. Die Garantietrist betrags vom Verkaufsdatum an gerechnet 24 Monate. Ausgeschlossen ist der Garantieanspruch auf Verschleißteile, Schäden durch unsachgemäße Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführt werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetauscht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrtkosten sowie vom Kauter zu vertretende Schaden. Diese sind vom Käufer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwerber des Carrera-Produkts in Anspruch genommen werden.

Anspruch auf die Garantieleistung besteht nur dann, wenn

• die ordnungsgemäß ausgefallte Karte zusammen mit dem defekten Carrera-Produkt, der Kaufquittung / der Rechnung/ dem Kassenzettel eingesandt wird
• keine eigenmächtigen Änderungen an der Garantiekarte vorgenommen wurden.
• das Spielzeug gemäß der Bedienungsanleitung behandelt und bestimmungsgemäß genutzt wurde.
• die Schäden/Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleiß zurückzuführen sind.

Garantiekarten können nicht ersetzt werden

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Verkauters hingewiesen, dass nämlich diese Gewahrleistungspflicht durch gegenstandliche Garantie nicht eingeschränkt wird.

Bitte senden Sie die vollständig ausgeteilte Garantiekarte, die Ware und die Kautquittung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers):

Stadlbauer Marketing + Vertrieb GmbH

Chiemseestraße 200 • D -83278 Traunstein

Innerhalb Österreichs an:

Stadlbauer Marketing + Vertrieb GmbH

Handelszentrum 6 • A-5101 Bergheim

Konformitätserklärung

Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass sich dieses Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien EG Richtlinien 2009/48 und 2004/108/EG über die el-mangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinien 1999/5/EG (R&TTE) befindet

Die Original-Konformitätserklärung kann unter carrera-rc.com angefordert werden

Warnhinweise!

Dieses Spielzeug ist nicht geeignet für Kinder unter 36 Monaten, wegen verschluckbarer Kleinteile. Achtung! Funktionsbedingte Klemm gefahr! Entfernen Sie alle Verpackungsmaterialien und Befestigungsdrähte,

bevor Sie dieses Spielzeug dem Kind übergeben. Für Informationen und etwaige Fragen, bewahren Sie bitte Verpackung und Adresse auf.

Das hier abgebildete Symbol der durchgestrichenen Mülltonnen soll Sie darauf hinweisen, dass leere Batteren, Akkumulatoren, Knoptzellen, Akkupacks, Gerätebatterien, elektrische Altgeräte etc. nicht in den Hausmüll gehören,

da sie der Umwelt und Gesundheit schaden. Helten Sie bitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Altgerate. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt.

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen. Nicht aufladbare Batterien dürfen nicht geladen werden. Aufladbare Batterien sind nur unter Aufsicht von Erwachsenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden

Bei regelmäßigem Gebrauch des Ladegeräts, muss dieses am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadenstall darf das Ladegerät erst nach einer Reparatur wieder in Betrieb genommen werden.

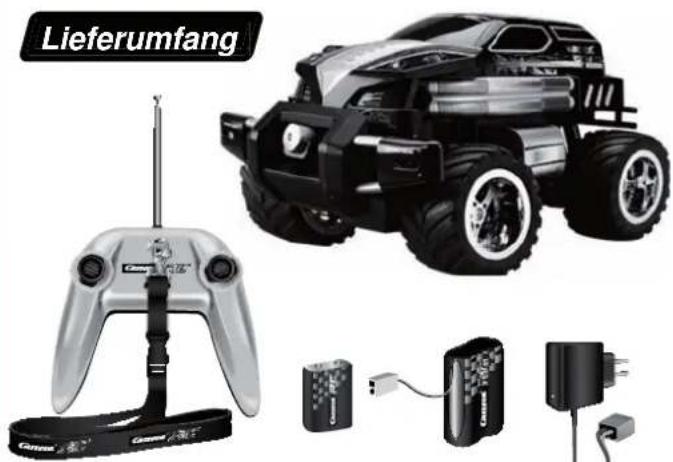

1x Agent Black Power Watergun
1x Controller
1x Lanyarc
1x Ladegeräl

1x Akku
1x Antenne
1x 9 V-Block

(nicht wiederaufladbar)

Sicherheitsbestimmungen

Ein Carrera RC-Fahrzeug ist ein fern-gesteuertes, mit speziellen Fahr akkus betriebenes Modelauto. Es dürfen nur die original Carrera RC Li-Ion-Akkus verwendet werden.

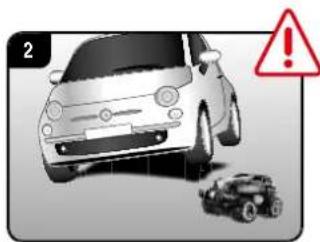

Das Carrera RC-Fahrzeug ist aus- schließlich für Hobbyzwecke aus gelegt und darf nur auf dafür vorgesehenen Bahnen und Platzen gefahren werden. ACHTUNG! Verwenden Sie das Carrera RC-Fahrzeug nicht im Straßen- verkehr.

Fahren Sie auch nicht unter Hochspan - nungsleitungen oder Funkmasten oder bei Gewitter Atmosphärische Störungen können zu einer Funktionsstörung führen Bitte warten Sie bei großen Temperatunterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklima - tisiert hat, um die Bildung von Kondens - wasser und daraus resultierende Funkonsstörungen zu vermeiden

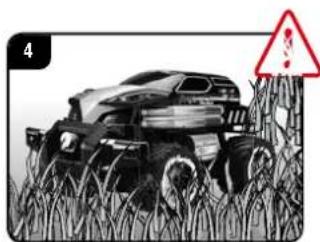

Fahren Sie mit diesem Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behindem und den Motor erhitzen. Mit einem Carrera HG-Fahrzeug durten keine Güter, Personen oder Tiere transportiert werden.

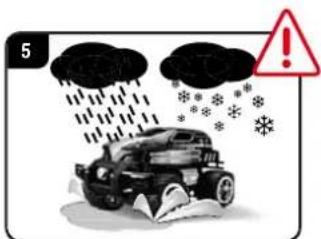

Fahren Sie mit dem Carrera RC- Fahrzeug niemals bei Regen oder Schnee im Freien Das Fahrzeug dart nicht durch Wasser, Pfützen oder Schnee fahren und muss im trockenen gelagert werden.

Benutzen Sie das Fahrzeug niemals in der Nahe von Hussen, Leichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt. Vermeiden Sie das Fahren auf Strecken die ausschließlich aus Sand bestehen.

Setzen Sie das Carrera RC- Fahrzeug keiner direkten Sonneneinstrahlung aus. Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35°C regelmäßig kurze Ruhepausen eingelegt werden

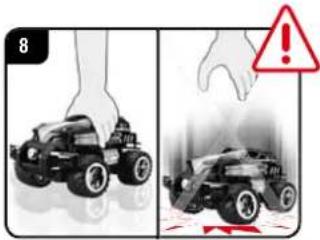

Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werfen Sie das Fahrzeug niemals aus dem Stand auf den Boden.

Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 15 cm.

Vorsicht mit der Antennenspitze Verletzungsgefahr!

Verwenden Sie niemals scharfe Lösungsmittel zur Reinigung Ihres Modells.

Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steuerungssystem und dadurch unkon trolliert tahrt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwandfreien Ladezustand hin zu überprüfen.

Die korrekte Montage des Carrera RC-Fahrzeugs muss stets vor und nach jeder Fahrt überpruft werden, gegebenenfalls Schrauben und Muttern nachziehen.

Anbringen der Antenne

Das Antennenkabel durch das Antennenröhren führen und dieses am Carrera RC-Fahrzeug befestigen. Das Ende des Antennenkabels mit einem der Carrera RC-Logo-Aufkleber sichern.

Aufladen des Akkus

Bitte verbinden Sie zuerst den Carrera HC-Akku mit dem beiliegenden Ladegerät. Das Verbindungsstück bzw. der Anschluss zwischen Akku und Ladegerät sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist. Schließen Sie das Ladegerat an eine Energiequelle an.

Wenn der Akku richtig angeschlossen wurde und der Aufladungsprozess normal erfolgt, leuchtet das rote LED-Lämpchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lämpchen auf grün um. Der Akku kann entfernt und in Ihrem Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkuhlen, bevor er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen.

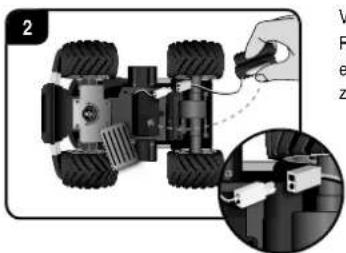

Einsetzen des Akkus

Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug.

Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus. Akku einlegen. Deckel mit einem Schrauberzieher zuschrauben

Einsetzen des 9 V-Blocks

Schrauben Sie den Deckel des Batterie fachs am Controller auf und legen Sie den 9 V-Block ein

Achten Sie beim Einsetzen des 9 V-Blocks auf die richtige Polarität. Schrauben Sie den Deckel mit einem Schrauberzieher wieder zu.

ehen

Stellen Sie sicher, dass in Ihrem Fahrbereich niemand die gleiche Frequenz verwendet.

Um dies zu vermeiden und damit Ihr Carrera HC-Fahrzeug durch den Controller angesprochen werden kann, stellen Sie sicher, dass am Fahrzeug und am Controller die gleiche Frequenz (A/B/C) eingestellt ist

Die Verwendung unterschiedlicher Kanäle ermöglicht die gleichzeitige Fahrt von 3 Fahrzeugen

Controllerantenne ganz ausziehen.

Carrera RC-Fahrzeug am ON/OFF-Schalter einschalten. Das Carrera RC-Fahrzeug hat zwei Geschwin digkeiten. Beim ON/OFF-Schalter kann auch in den Trainings- bzw. Indoor Modus umgeschalten werden.

Lass uns üben!

Justieren der Lenkung Stellt sich beim Betrieb des Carrera HC-Fahrzeugs heraus, dass das Fahrzeug nach rechts oder links zieht, kann durch den auf der Zeichnung ersichtlichen Justierungsschalter die Fahrspur korrigiert werden.

Achtung dieses Fahrzeug erreicht Geschwindigkeiten von bis zu 18km/h. Bitte üben Sie auf einer leeren Fläche mit mind. 2,5x2,5 Metern Größe. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel

Bei den ersten Fahrübungen bitte unb- dingt den Trainingsmodus (Slow) ver wenden.

Bauen Sie mit Eckbegrenzungen oder leeren Büchsen usw. eine Carrera RC-Fahrzeug Hennstrecke auf einer großen, freien Flache. Die grundlegende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen.

• Maximal 2 Akkus direkt nach einander leer fahren. Nach 2 Akkufüllungen muss unbedingt eine Ruhepause von ca. 20 Minuten eingelegt werden.
  • Permanenten Motoreinsatz vermeiden.

• Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer. Bitte laden Sie den Akku.

• Nach 30 Minuten Stillstand schalten sich Controller und Fahrzeug von selbst aus. Zum erneuten Gebrauch bitte den ON/OFF Schalter an Controller & Fahrzeug einmal auf OFF und anschließend wieder auf ON schalten.

• Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.
• Nach der Fahrt den Akku herausnehmen bzw. abklemmen.
  • Das Carrera RC-Fahrzeug nach der Fahrt säubern.

Controller-Funktionen

Mit den Joysticks können Sie das Fahrzeug in alle Richtungen lenken: Joystick links: vorwärts, rückwärts Joystick rechts: links, rechts Die Joysticks sind abnehmbar.

Das Fahrzeug kann alternativ mit den Steuerwippen gesteuert werden.

Auf der Controller-Rückseite im dafür vorgesehenen Fach können die Joysticks verstaut werden.

Das Umhängeband mit dem Karabiner an der Öse des Controllers befestigen und um den Hals hängen.

Inbetriebnahme der Watergun

Um die Wassertanks des Agent Black zu füllen, drücken Sie den Knopf auf dem Dach des Fahrzeugs. Es öffnet sich daraufhin das Fach mit dem Einfüllstutzen.

Füllen Sie mithilfe einer Flasche vorsichtig Wasser in das Fahrzeug.

Achtung: keine anderen Flüssigkeiten verwenden!

Durch Drücken des Buttons an der rechten Controllerseite aktivieren Sie die Watergun.

High Speed Turbo Button

Durch drücken des Buttons an der linken Controllerseite aktivieren Sie den High Speed Modus.

Problemlösungen

Problem Ursache Lösung
Modell fährt nicht	Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschalten
	Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen
	Das Auto ist an einem Hindernis stehen geblieben.	Der Überspannungsschutz hat das Auto abgeschaltet.ON/OFF Schalter am Fahrzeug einmal auf OFF, dann wieder auf ONSchalten und auf einer freien Fläche platzieren.
	Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder Batterie einlegen
	Unterschiedliche Kanäle bei Fahrzeug und Controller eingestellt Auf glechen Kanal einstellen
	Der Controller hat sich nach 30 Minuten selbst ausgeschaltet.	Zum erneuten Gebrauch bitte den ON/OFF Schalter an Controller & Fahrzeug einmal auf OFF und anschließend wieder auf ON schalten.
	Das Fahrzeug ist sehr warm.	Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen lassen.
Keine Kontrolle	Fahrzeug setzt sich ungewollt in Bewegung Zuerst Controller einschalten, dann erst das Fahrzeug.
	Controllerantenne fehlerhaft Antenne ganz ausziehen
	Ein anderes RC-Modell verwendet die gleiche Frequenz Frequenz wechseln

Sollten Sie Ersatzteile benötigen, so finden Sie eine komplette Übersicht der verfügbaren Teile auf carrera-rc.com im Servicebereich.
