Agent Black Watergun - Leikkikalut CARRERA - Ilmainen käyttöohje ja opas

Merkki	Carrera
Malli	Agent Black Watergun
Kategoria	Radio-ohjattavat lelut
Tuotetyyppi	RC-ajoneuvo vesipistoolilla (Watergun)
Ajoneuvon virtalähde	Ladattava litiumioniakku (sisältyy)
Kauko-ohjaimen virtalähde	1 9V-paristo (ei sisälly)
Latausaika	Noin 20 minuutin jäähdytys ennen täyttä latausta
Huippunopeus	18 km/h
Päätoiminnot	Eteen/taakse, vasen/oikea -ohjaus, turbo suuri nopeus, vesipistooli, nopeudenvalitsin (nopea/harjoittelu), taajuudenvalinta (A/B/C)
Kauko-ohjaimen kantama	Ei määritelty (teleskooppiantenni)
Vesisäiliön kapasiteetti	Ei määritelty (täyttö pullon avulla)
Huolto ja puhdistus	Puhdista jokaisen ajon jälkeen; älä käytä voimakkaita liuottimia
Turvallisuusohjeet	Ei saa ajaa teillä, korkeajännitelinjojen alla, sateessa/lumessa, nurmikolla; enimmäishyppykorkeus 15 cm; ei saa kuljettaa ihmisiä tai eläimiä; 20 minuutin tauko 2 akun latauksen jälkeen
Varaosat ja korjattavuus	Saatavilla osoitteesta carrera-rc.com
Takuu	24 kuukautta materiaali- ja valmistusvirheille, ehdoin
Suositeltu ikä	Ei sovellu alle 36 kuukauden ikäisille (sisältää pieniä osia)
Pienin käyttöpinta-ala	Vähintään 2,5 x 2,5 metrin vapaa tila
Kanavien määrä	3 (A, B, C) häiriöiden välttämiseksi

Usein kysytyt kysymykset - Agent Black Watergun CARRERA

Mitä paristoa kauko-ohjaimessa käytetään?

Käytä 9V paristoa (ei sisälly). Noudata napaisuutta asetuksessa.

Kuinka ladata ajoneuvon akku?

Liitä akku mukana toimitettuun laturiin ja kytke laturi pistorasiaan. Merkkivalo on punainen latauksen aikana ja muuttuu vihreäksi, kun akku on täynnä. Anna akun jäähtyä 20 minuuttia käytön jälkeen ennen lataamista.

Mitä tehdä, jos ajoneuvo ei liiku?

Tarkista, että ajoneuvon ja kauko-ohjaimen kytkimet ovat ON-asennossa, akku on ladattu ja kauko-ohjaimen paristo on hyvä. Varmista, että taajuuskanava (A/B/C) on sama molemmissa laitteissa.

Voiko ajoneuvoa käyttää nurmikolla?

Ei, käyttö nurmikolla tai ruohikolla on kielletty, koska ruoho voi kiertyä akseleiden ympärille ja vahingoittaa moottoria.

Kuinka täyttää Watergunin vesisäiliö?

Paina ajoneuvon katossa olevaa painiketta avataksesi täyttöluukun. Täytä vedellä pullon avulla. Älä käytä muita nesteitä.

Mikä on ajoneuvon huippunopeus?

Ajoneuvo voi saavuttaa huippunopeuden 18 km/h. Harjoittele ensin hitaalla nopeudella.

Kuinka säätää ohjausta, jos ajoneuvo vetää vasemmalle tai oikealle?

Käytä ajoneuvon alla olevaa säätöosaa ohjauksen korjaamiseen. Säädä sitä, kunnes ajoneuvo kulkee suoraan.

Mitä tehdä, jos ajoneuvo ylikuumenee?

Irrota ajoneuvo ja kauko-ohjain ja anna ajoneuvon jäähtyä noin 30 minuuttia. Vältä pitkiä käyttöjaksoja ilman taukoa, erityisesti korkeissa lämpötiloissa (yli 35°C).

Mistä löytää varaosia?

Varaosat ovat saatavilla verkkosivustolla carrera-rc.com Service-alueella.

Voiko kauko-ohjainta käyttää ilman sauvoja?

Kyllä, sauvat ovat irrotettavat. Ilman niitä kauko-ohjain toimii perinteisenä ohjaimena. Voit säilyttää sauvoja kahvojen takana olevassa lokerossa.

KÄYTTÖOHJE Agent Black Watergun CARRERA

FIN Asennus- ja käyttöohje

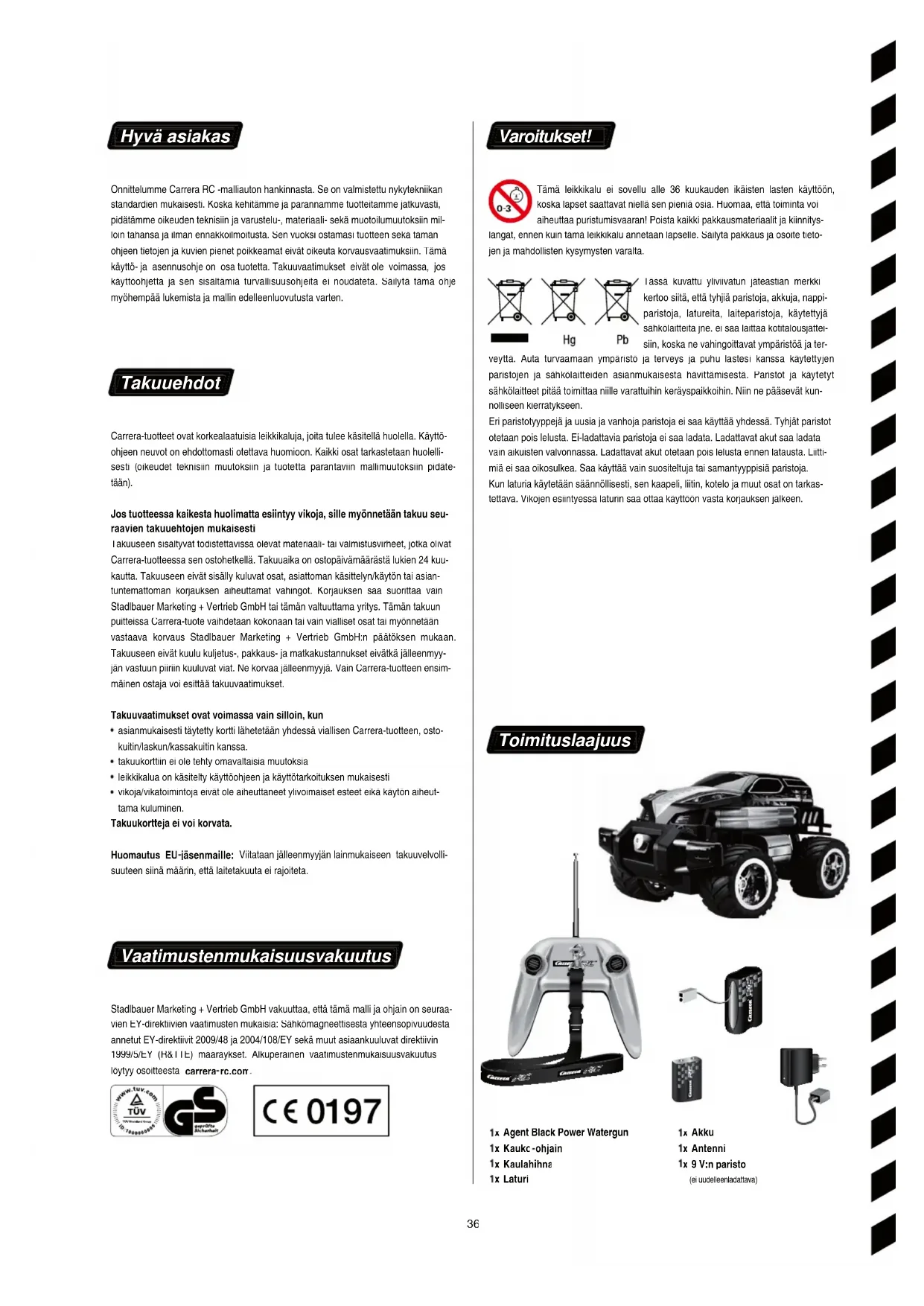

Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistettu nykyteknikan standardien mukaisesti. Koska kehitämme ja parannamme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin ja varustelu-, materiaali- sekä muotoilumuutoksiin mil- loin tahansa ja ilman ennakkoilmoitusta. Sen vuoksi ostamasi tuotteen seka taman ohjeen tietojen ja kuvien pienet poikkeamat eivät oikeuta korvausvaatimuksiin. Tämä käyttö- ja asennusohje on osa tuotetta. Takuuvaatimukset eivät ole voimassa, jos kayttoohjetta ja sen sisaltamia turvallisuusohjeita ei noudateta. Sailyta tama ohje myöhempää lukemista ja mallin edelleenluovutusta varten.

Takuuehdot

Carrera-tuotteet ovat korkealaatuisia leikkikaluja, joita tulee käsitellä huolella. Käyttöohjeen neuvot on ehdottomasti otettava huomioon. Kaikki osat tarkastetaan huolellisesti (oikeudet teknisiin muutoksiin ja tuotetta parantaviin mallimuutoksiin pidätetään).

Jos tuotteessa kaikesta huolimatta esiintyy vikoja, sille myönnetään takuu seuraavien takuuehtojen mukaisesti

I takuuseen sisaltyvat todistettavissa olevat matenaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuualka on opstopäivämäärästä lukien 24 kuu-kautta. Takuuseen eivät sisälly kuluvat osat, asiattoman käsittelyn/käytön tai asian-tuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suonttaa vain Stadlbauer Marketing + Vertrieb GmbH tai tämän valtuuttama yritys. Tämän takuun puitteissa Carrera-tuote vaihdetaan kokonaan tai vain vialliset osat tai myonnetaan vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH:n päätöksen mukaan. Takuuseen eivät kuulu kuljetus-, pakkaus- ja matkakustannukset eivätkä jälleenmyy-jän vastuun piiriin kuuluvat viat. Ne korvaa jälleenmyyyä. Vain Carrera-tuotteen ensimmäinen ostaja voi esittää takuuvaatimukset.

Takuuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti täytetty kortti lähetetään yhdessä viallisen Carrera-tuotteen, ostokuitin/laskun/kassakuitin kanssa.
• takuukorttiin ei ole tehty omavaltaisia muutoksia
• leikkikalua on käsitelty käyttöohjeen ja käyttötarkoituksen mukaisesti
• vikoja/vikatoimintoja eivat ole aiheuttaneet ylivoimaiset esteet eika kayton aiheuttama kuluminen.

Takuukortteja ei voi korvata.

Huomautus EU-jäsenmaille: Viitataan jälleenmyyjän lainmukaiseen takuuvelvollisuuteen siinä määrin, että laitetakuuta ei rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, että tämä malli ja ohjain on seuraa-vien EY-direktiivien vaatimusten mukaisia: Sähkömagneettsisesta yhteensopivuudesta annetut EY-direktiivit 2009/48 ja 2004/108/EY sekä muut asiaankuuluvat direktiivin 1999/5/EY (R&IIE) maaraykset. Alkuperainen vaatimustenmukaisuusvakuutus loytyy osoitteesta carrera-rc.com.

Varoitukset!

Tämä leikkikalu ei sovellu alle 36 kuukauden ikäisten lasten käyttöön, koska lapset saattavat niella sen pienia osia. Huomaa, että toiminta voi aiheuttaa puristumisvaaran! Poista kaikki pakkausmateriaalit ja kiinnitys-

langat, ennen kuin tama leikkikalu annetaan lapselle. Sailyta pakkaus ja osoite tietojen ja mahdollisten kysymysten varalta.

Iassa kuvattu ylivivatun jateastian merkki kertoo siitä, että tyhjiä paristoja, akkuja, nappi- paristoja, latureita, laiteparistoja, käytettyjä sahkolaitteita jne. ei saa laittaa kotitalousjattei- siin, koska ne vahingoittavat ympäristöä ja ter-

veytta. Auta turvaamaan ympansto ja terveys ja puhu lastesi kanssa kaytettyjen paristojen ja sahkolaitteiden asianmukaisesta havittamisesta. Panstot ja kaytetyt sähkõlaitteet pitää toimittaa nille varattuihin keräyspaikkoihin. Niin ne pääsevät kunnolliseen kierratykseen.

Eri paristotyyppejä ja uusia ja vanhoja paristoja ei saa käyttää yhdessä. Tyhjät paristot otetaan pois lelusta. Ei-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut otetaan pois lelusta ennen latausta. Littimiä ei saa oikosulkea. Saa käyttää vain suositeltuja tai samantyyppisiä paristoja.

Kun laturia käytetään säännöllisesti, sen kaapeli, liitin, kotelo ja muut osat on tarkastettava. Vikojen esiintyessa laturin saa ottaa kayttöon vasta korjauksen jälkeen.

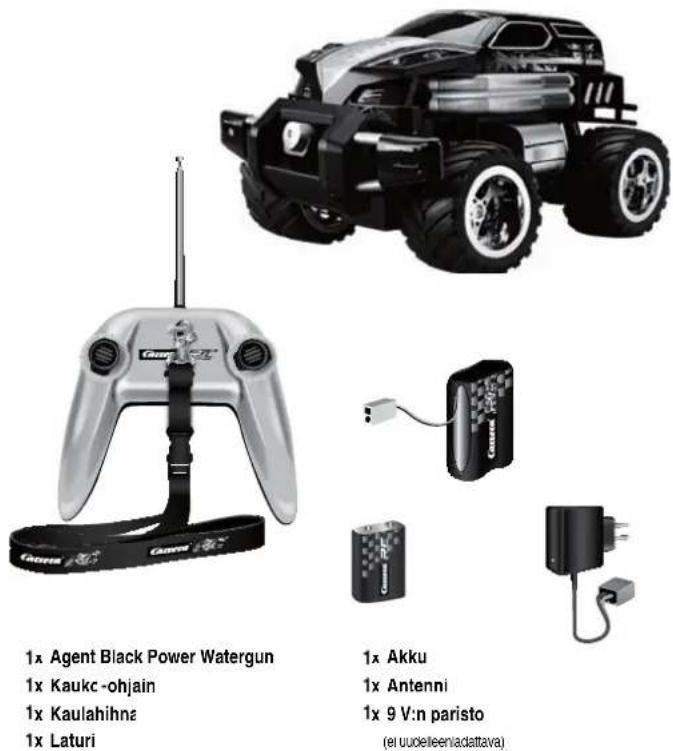

Toimituslaajuus

Turvallisuusohjeet

Carrera RC-auto on kauko-ohjattava, erityisillä ajoakuilla toimiva malliauto. Vain alkuperäisiä Carrera RC li-ion akkuja saa käyttää.

Carrera RC-auto on suunniteltu ainoastaan harrastekäyttöön ja sillä saa ajaa vain sille tarkoitetuissa paikoissa ja radoilla.

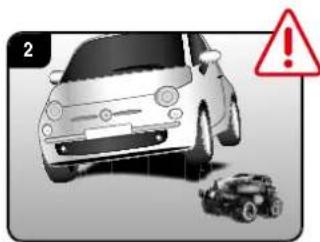

HUOMIO! Carrera RC-autoa ei saa käyttää tieliikenteessä.

Ei saa ajaa suurjannitejohtojen tai antennimastojen alla tai ukonilmalla! Ilmakehahairiot vovat aiheuttaa toimintahäiriöitä. Odota varastointitilan ja ajopaikan sururten lämpötilaerojen kohdalla, kunnes auto on sopeutunut lampötilaan, jotta ei muodostu toimintahäiriöta aiheuttavaa kondenssivetta.

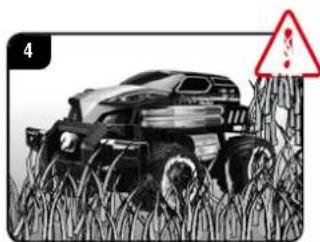

Tallā tuotteella ei saa ajaa nurmikolla. Kiinnittyvā ruoho voi estää akselin pyō- rimisen ja kuumentaa moottorin.

Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisia tai elaimia.

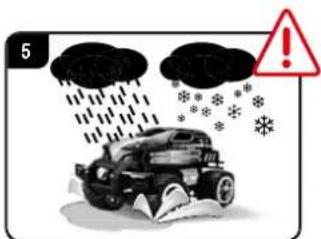

Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa.

Auto ei saa ajaa vedessa, lammikoissa tai lumessa, ja se on säilytettava kui-vassa.

Autoa ei saa kayttaa jokien, lammikoiden tai jarvien laheisyydessa, jotta Carrera RC-auto ei putoa veteen.

Vältä ajamista reiteillä, jotka koostuvat yksinomaan hiekasta.

Carrera RC-autoa ei saa altistaa suoralle auringonpaisteelle.

Yli 35 °C:een lämpötiloissa täytyy säännollisesti pitaä taukoja, jotta auton elektroniikka ei ylikuumene.

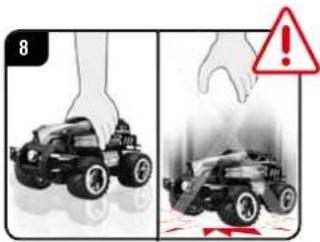

Aseta auto aina käsin maahan. Älä koskaan heitä autoa seisten maahan.

Valta hyppyja maista tai rampeista, jotka ovat korkeampia kuin 15 cm.

Varo antennin paata, tapaturmavaara!

Mallin puhdistukseen ei saa kayttaa voimakkaita liuottimia.

Ohjaimen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjärjestelmä toimii moitteettomasti eika auto voi liik-kua kontrolloimattomasti.

Carrera RC-auton asennus on tarkastet- tava ennen jokaista ajoa ja sen jalkeen, tarvittaessa ruuvit ja mutterit kirstetaan.

Antennin kiinnitys

Antennin johto vedetään antenniputken läpi, ja se kiinnitetään Carrera RC-autoon. Antennijohdon pää varmistetaan yhdella logoarkin Carrera RC-tarralla.

Akun lataus

Carrera RC-akku yhdistetaan ensin mukana toimitettuun laturiin. Akun ja laturin välinen liitoskappale tai liitäntäkohta on valmistettu siten, että napojen vaihtuminen ei ole mahdollista. Laturi liitetaän virtalähteeseen. Jos akku on liitetty oikein ja lataus tapahtuu normaalisti, punainen LED-valo palaa jatkuvasti. Kun akku on ladattu täyteen, punainen LED-valo vaihtuu vihreäksi. Akun voi ottaa pois ja asentaa Carrera RC-autoon. Se on nyt kayttövalmis. Akun on käyton jälkeen jäähdyttävä väh. 20 minuuttia, ennen kuin sen voi ladata taas täyteen. Akku voi vioittua, jos tätä taukoa ei pidetä.

Akun asetus

Carrera RC-auton johdon pää liitetään akkuun. Akku laitetaan sisään. Kansi ruuvataan kiinni ruuvimeisselillä.

9 V:n pariston asennus

Kauko-ohjaimen paristolokeron kansi ruuva- taan auki ja 9 V:n paristo laitetaan sisaan.

9 V:n pariston asennuksessa on olettava huomioon oikea napaisuus. Kansi ruuvataan kiinni ruuvimeisselillä

Nyt ajo voi alkaa

Varmista, etta lahistolla ei kukaan kayta samaa taajuutta.

Tämän välttämiseksi ja jotta Carrera RC-autoa voi ohjata kauko-ohjaimella, on varmistettava, etta autoon ja ohjai-meen on asetettu sama taajuus (A/B/C).

Eri taajuuskaistojen ansiosta on mahdollista ajaa 3 autoa yhtäaikaisesti.

Ohjaimen antenni vedetaan kokonaar ulos.

Carrera RC-auto kytketään päälle ON-/OFF -kytkimellä. Carrera RC-autossa on 2 nopeutta. ON-/OFF -kytkimella auton voi kytkea kaytettavaksi myos harjoitus- tai sisatilan toimintati laan.

Jos Carrera HC-auton kaytossa ilmenee, että auto vetaa oikeaan tai vasempaan, ajosuunnan voi korjata piirustuksessa näkyvästä säätökytkimestä

Nyt harjoitellaan!

Ota huomioon, että tämä auto saavuttaa 18 tuntikilometrin nopeuden. Hai-joittele vapaalla alueella, jonka koko on vähintaan 2,5 x 2,5 metria. Paina

kaasua ensimmäisellä kerralla erittäin varovasti, koska auto reagoi hyvin herkästi. Harjoittele hidasta ajamista väh. 2 - 3 akullista, ennen kuin ryhdyt nopeampiun ajotoimiun.

Rakenna kulmarajoittimilla tai tyhjillä purkeilla jne. Carrera RC-auton kilparata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjaustekniikka on, että suorilla ajetaan lujaa ja mutkissa jarrutetaan.

• Aja korkeintaan 2 akkua peräkkäin tyhjiksi. 2 akkutäytön jälkeen on ehdotto-masti pidettävä n. 20 minuutin tauko.
• Moottorin jatkuvaa käyntiä on vältettävä

• Jos auto sammuu itsestaän monta kertaa peräjälkeen, akku on tyhjä. Lataa akku.

• Ohjain ja auto kytkeytyvät automaattisesti pois, jos niitä ei ole käytetty 30
  minuuttiin. Uusi käyttö on mahdollista kytkemällä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.

• Auto sammutetaan ajon jälkeen käynnistykseen nähden päinvastaisessa järjes-tyksessä.
• Ajon jälkeen akku otetaan pois tai liitetään irti.
• Carrera RC-auto puhdistetaan ajon jälkeen.

Ohjaintoiminnot

Autoa voi ohjata kaikkiin suuntiin ohjaussauvoilla:

Vasen ohjaussauva:

eteenpäin, taaksepäin

Oikea ohjaussauva:

vasempaan, oikeaan

Ohjaussauvat voidaan ottaa pois. Autoa voi vaihtoehtoisesti ohjata kytkinvivusta.

Ohjaussauvoja voi säilyttää ohjaimen kääntöpuolella olevassa kotelossa.

Karbiinilukkoinen kaulanauha kiinnite-tään kauko-ohjaimen silmukkaan ja ripustetaan kaulaan.

Vesipistoolin käyttöönotto

Agent Blackin vesitankit täytetään painamalla auton katossa olevaa nappia. Näin avautuu kotelo, jossa täyttöpäät ovat.

Täytä vettä autoon varovasti pullolla.

Huomio: ei saa käyttää muita nesteitä!

Vesipistooli aktivoidaan painamalla ohjaimen oikealla puolella olevaa nappia.

High speed turbo -nappi

High speed turbo -toiminto aktivoidaan painamalla ohjaimen vasemmalla puolella olevaa nappia.

Ongelmaratkaisut

Ongelma Syy Ratkaisu
Auto ei kulje	Lähettimen ja/tai auton kytkin on kohdassa „OFF" Kytketään päälle
	Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Auto on jäänyt seisomaan esteeseen.	Ylikuormitussuoja on kytkenyt auton pois.Käännä auton ON/OFF-kytkin asentoon OFF, takaisin asentoon ON ja vie auto vapaaseen paikkaan.
	Lähettimessä tai autossa heikko akku/paristo Ladattu akku tai paristo laietaan sisään
	Autossa ja ohjaimessa on asetettu eri kanavat Aseta samalle kanavalle
	Lähetin on sammunut itsestään 30 minuutin jälkeen.	Uusi käyttö on mahdollista kytkemällä ohjairnen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
	Auto on hyvin kuuma. Kytke auto ja ohjain pois ja anna jäähtyä noin 30 minuuttia.
Ei kontrollia	Auto lähtee liikkeelle tahattomasti. Kytke ensin lähetin päälle, vasta senälkeen auto.
	Lähettimen antenni viallinen Antenni vedetään kokonaan ulos
	Toinen RC-auto käyttää samaa taajuutta Vaihdetaan taajuus
