Agent Black Watergun - Giocattoli CARRERA - Manuale utente e istruzioni gratuiti

Marca	Carrera
Modello	Agent Black Watergun
Categoria	Giocattoli radiocomandati
Tipo di prodotto	Veicolo RC con pistola ad acqua (Watergun)
Alimentazione del veicolo	Batteria agli ioni di litio ricaricabile (inclusa)
Alimentazione del telecomando	1 pila 9V (non inclusa)
Tempo di ricarica	Circa 20 minuti di raffreddamento prima della ricarica completa
Velocità massima	18 km/h
Funzioni principali	Avanti/indietro, sterzo sinistra/destra, turbo ad alta velocità, pistola ad acqua, selettore di velocità (veloce/addestramento), selezione di frequenza (A/B/C)
Portata del telecomando	Non specificata (antenna estraibile)
Capacità del serbatoio d'acqua	Non specificata (riempimento tramite bottiglia)
Manutenzione e pulizia	Pulire dopo ogni corsa; non utilizzare solventi aggressivi
Istruzioni di sicurezza	Non guidare su strade, sotto linee ad alta tensione, sotto pioggia/neve, su erba; altezza massima del salto 15 cm; non trasportare persone o animali; pausa di 20 minuti dopo 2 cariche della batteria
Ricambi e riparabilità	Disponibili su carrera-rc.com
Garanzia	24 mesi per difetti materiali e di fabbricazione, a condizioni
Età consigliata	Non adatto a bambini di età inferiore a 36 mesi (contiene piccole parti)
Dimensioni minime di utilizzo	Superficie libera di almeno 2,5 x 2,5 metri
Numero di canali	3 (A, B, C) per evitare interferenze

Domande frequenti - Agent Black Watergun CARRERA

Che pila utilizzare per il telecomando?

Utilizzare una pila 9V (non inclusa). Rispettare la polarità durante l'inserimento.

Come caricare la batteria del veicolo?

Collegare la batteria al caricabatterie in dotazione, quindi collegare il caricabatterie a una presa di corrente. La spia è rossa durante la carica e diventa verde quando la batteria è piena. Lasciare raffreddare la batteria per 20 minuti dopo l'uso prima di ricaricarla.

Cosa fare se il veicolo non si muove?

Verificare che l'interruttore del veicolo e del telecomando siano su ON, che la batteria sia carica e che la pila del telecomando sia buona. Assicurarsi che il canale di frequenza (A/B/C) sia identico su entrambi i dispositivi.

Si può usare il veicolo sull'erba?

No, l'uso su prato o erba è vietato perché l'erba può avvolgersi attorno agli assi e danneggiare il motore.

Come riempire il serbatoio dell'acqua del Watergun?

Premere il pulsante sul tetto del veicolo per aprire il vano di riempimento. Riempire con acqua utilizzando una bottiglia. Non utilizzare altri liquidi.

Qual è la velocità massima del veicolo?

Il veicolo può raggiungere una velocità massima di 18 km/h. Allenati prima a velocità ridotta.

Come regolare la direzione se il veicolo tira a sinistra o a destra?

Utilizzare il pezzo di regolazione situato sotto il veicolo per correggere la direzione. Regolalo finché il veicolo non va dritto.

Cosa fare in caso di surriscaldamento del veicolo?

Scollegare il veicolo e il telecomando e lasciare raffreddare il veicolo per circa 30 minuti. Evitare usi prolungati senza pausa, specialmente con temperature elevate (oltre 35°C).

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito carrera-rc.com nella sezione Assistenza.

Si può usare il telecomando senza i joystick?

Sì, i joystick sono rimovibili. Senza di essi, il telecomando funziona come un controller tradizionale. Puoi riporre i joystick nel vano previsto sul retro delle impugnature.

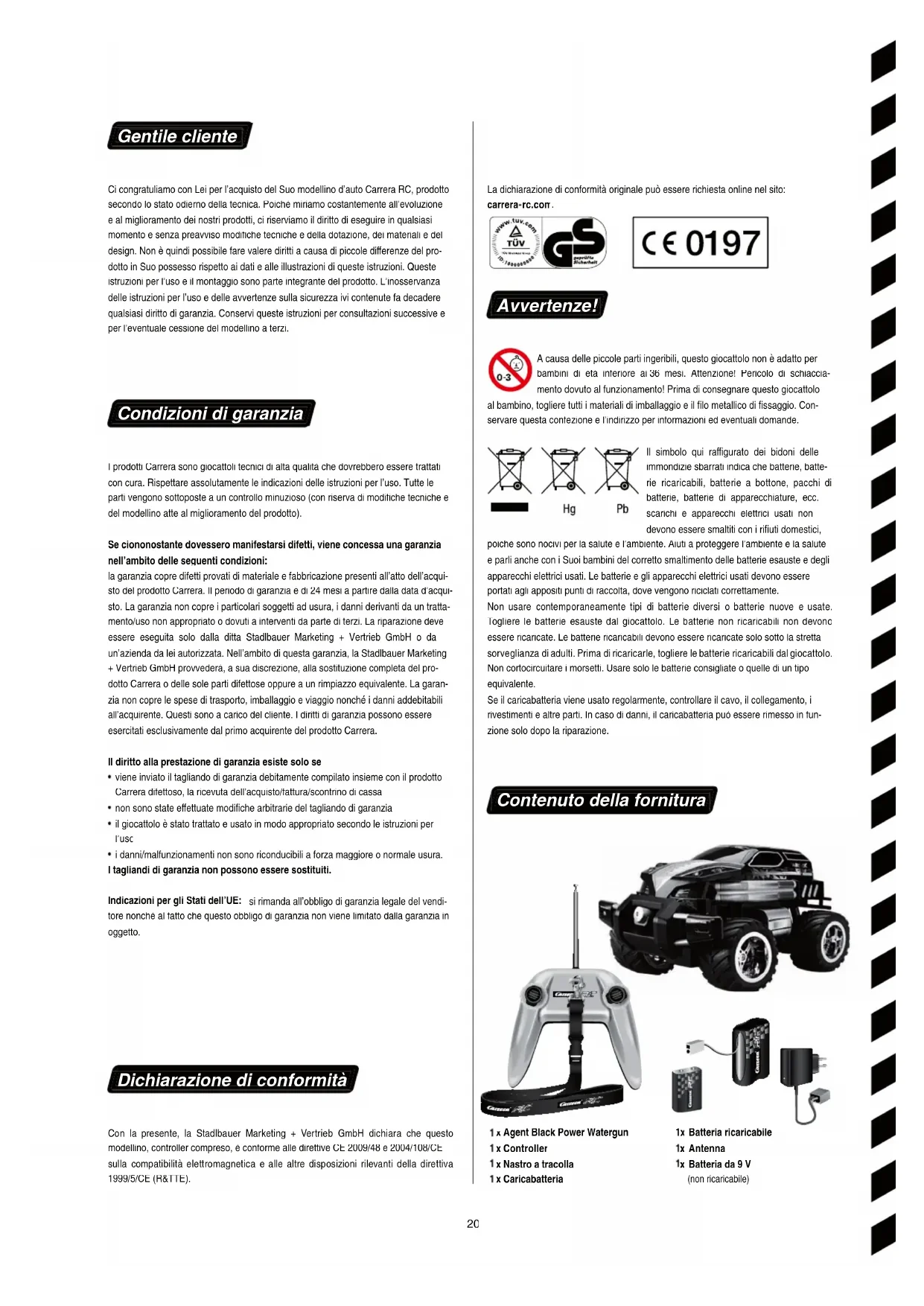

MANUALE UTENTE Agent Black Watergun CARRERA

I Istruzioni per il montaggio e l'uso

Ci congratuliamo con Lei per l'acquisto del Suo modellino d'auto Carrera RC, prodotto secondo lo stato odierno della tecnica. Poiche miriamo costantemente all'evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.

Condizioni di garanzia

I prodotti Carrera sono giocattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).

Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle sequenti condizioni:

la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acquisto del prodotto Carrera. Il periodo di garanzia e di 24 mesi a partire dalla data d'acquisto. La garanzia non copre i particolari soggetti ad usura, i danni derivanti da un trattamento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione deve essere eseguita solo dalla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvedera, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti difettose oppure a un rimpiazzo equivalente. La garanzia non copre le spese di trasporto, imballaggio e viaggio nonché i danni addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere esercitati esclusivamente dal primo acquirente del prodotto Carrera.

Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera ditettoso, la ricevuta dell'acquisto/tattura/scontrino di cassa
  • non sono state effettuate modifiche arbitrarie del tagliando di garanzia
• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'usc
• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura. I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, e conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&I TE).

La dichiarazione di conformità originale può essere richiesta online nel sito: carrera-rc.com.

Avvertenze!

A causa delle piccole parti ingeribili, questo giocattolo non è adatto per bambini di eta intenore ai 36 mesi. Attenzione! Pericolo di schiaccia- mento dovuto al funzionamento! Prima di consegnare questo giocattolo

al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare questa contezione e l'indirizzo per informazioni ed eventuali domande.

Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batterie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi elettrici usati non devono essere smaltiti con i rifiuti domestici,

poiche sono nocivi per la salute e l'ambiente. Aiuti a proteggere l'ambiente e la salute e parli anche con i Suoi bambini del corretto smaltimento delle batterie esauste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portati agli appositi punti di raccolta, dove vengono riciclati correttamente.

Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devonc essere ncaricate. Le batterie ricaricabili devono essere ncaricate solo sotto la stretta sorveglianza di adulti. Prima di ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente.

Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

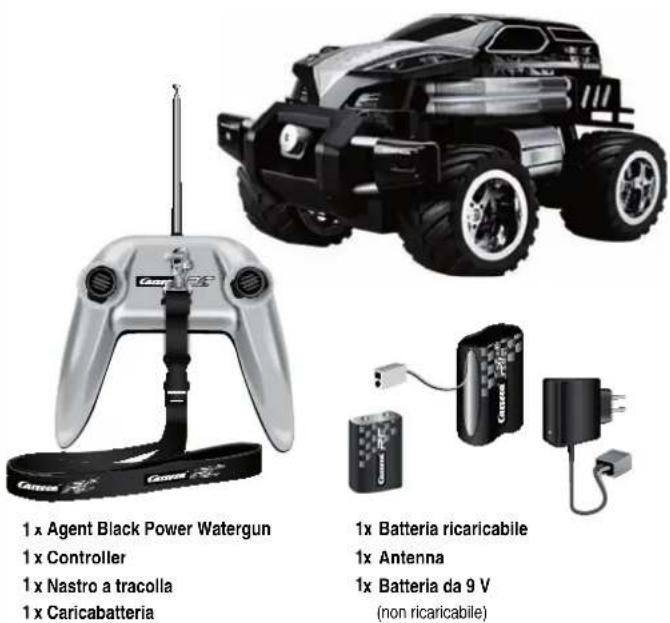

Contenuto della fornitura

Norme di sicurezza

Una vettura Carrera RC è un modellino d'auto telecomandato, azionato da speciali batterie ricaricabili. Usare solo le batterie agli ioni di litio originali Carrera RC

La vettura Carrera RC è progettata esclusivamente per fini hobbistici e deve essere usata solo sulle piste e spazi appositi

Attenzionel

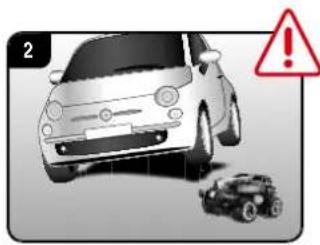

Non usare la vettura Carrera RC nel traffico stradale.

Non passare sotto linee ad alta tensione o piloni di antenne radio e non usare i caso di temporali! Interferenze e pertubazioni atmosferiche possono causar malfunzionamenti. In caso di grandi diterenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da ciò risultanti atterdere finché l'auto si è acclimatizzata

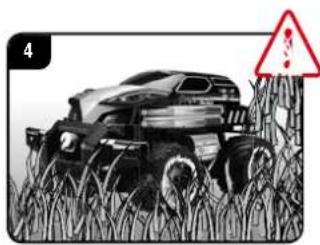

Non usare mai questo prodotto su manti erbosi. L'aggrovigliarsi dell'erb può ostacolare la rotazione degli assi e surriscaldare il motore. Con una vettura Carrera HC non devono essere trasportati animali, merci o persone.

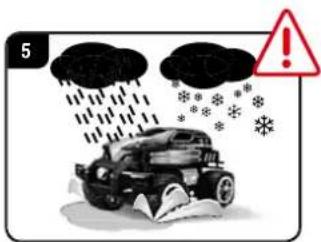

Non usare mai la vettura RC all'aperto in caso di pioggia o neve.

L'auto non deve essere tatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto.

Per evitare che la vettura Carrera HC cada in acqua, non usaria mai nei pressi di fiumi, stagni o laghi.

Evitare di percorrere tratti esclusivamente di sabbia.

Non esporre la vettura Carrera RC a irradiazioni solari dirette.

Per evitare surriscaldamenti dell'elettronica dell'auto, a temperature superiori ai 35°C si devono effettuare brevi pause regolari.

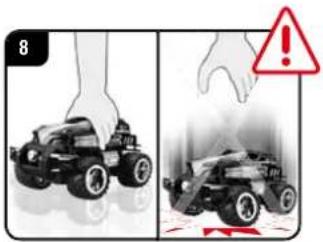

Mettere sempre l'auto sul pavimento con le mani. Non buttarla mai sul pavimento stando in piedi.

Evitare salti da trampolini o rampe più alti di 15 cm.

Attenzione alla punta dell'antenna, pericolo di lesioni!

Per la pulizia del modellino non usare mai detergenti aggressivi

Per evitare che la vettura Carrera RC funzioni con un sistema di comando disturbato e quindi incontrollata, verificare lo stato della carica delle batterie del controller e della batteria della vettura.

Prima e dopo l'uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventualmente stringere viti e dadi.

Applicazione dell'antenna

Fare passare il cavo dell'antenna attraverso il relativo tubicino e fissare quest'ultimo alla vettura Carrera RC. Bloccare l'estremita del cavo dell'antenna con un adesivo Carrera RC staccato dal foglio dei logo.

Carica della batteria

Collegare dapprima la batteria Carrera RC con il caricabatteria accluso. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizzato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia. Se la batteria è stato collegato correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanentemente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere tolta e installata nella vettura Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore deve raffreddarsi per min. 20 minuti prima di poter essere ricaricato completamente. L'inosser-vanza di questa pausa puo causare ditetti all'accumulatore.

Installazione della batteria

Con un cacciavite togliere il coperchio del vano della batteria della vettura Carrera RC.

Collegare l'estremità del cavo della vettura Carrera HC con quella della batteria. Inserre la batteria. Con un cacciavite avvitare il coperchio.

Inserimento della batteria da 9 V

Svitare il coperchio del vano batterie del controller e inserire la batteria da 9 V.

Durante l'inserimento della batteria da 9 V assicurarsi che la polarita sia corretta. Con un cacciavite riavvitare il coperchio.

Ora la corsa può iniziare

Assicurarsi che nel proprio raggio d'azione nessuno usi la stessa frequenza.

Per evitarlo e per consentire alla vettura Carrera HC di essere azionata dal controller, assicurarsi che sulla vettura e sul controller sia impostata la medesima frequenza (A/B/C).

L'uso di bande di frequenza differenti consente l'uso contemporaneo di tre vetture.

Estrarre completamente l'antenna del controller.

Accendere la vettura Carrera RC con l'interruttore ON/OFF Questa vettura ha 2 velocità. Con l'interruttore ON/OFF è anche possibile commutare nel modo training o indoor.

Alleniamoci!

Regolazione dello sterzo Se durante l'uso della vettura Carrera RC si constata che tira a destra o a sinistra, la traiettoria può essere corretta con il dispositivo di regolazione visibile nel disegno

Attenzione! Quest'auto raggiunge velocità fino a 18 km/h. Allenarsi solc su una superficie libera di almeno 2,5 x 2,5 metri. La prima volta azionare la leva dell'acceleratore con motta cautela poiché l'auto reagisce in modo molto sensibile. Provi la guida lenta per almeno 2-3 cariche dell'accumulatore, prima di passare a manovre più veloci.

• Il periodo di funzionamento continuo non deve superare la durata di 2 cariche dell'accumulatore. Dopo 2 ricariche dell'accumulatore si deve effettuare una pausa di ca. 20 minuti.
• Evitare l'uso permanente del motore.

Con cunei spartitraffico o lattine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnica basilare di guida della vettura Carrera RC è l'accelerazione in rettilineo e la frenata in curva.

• Se l'auto si spegne ripetutamente, l'accumulatore è scarico. Ricaricalo.
• Dopo 30 minuti di inattività, il controller e l'auto si spengono automaticamente. Per il riutilizzo, posizionare l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
• Per lo spegnimento dopo l'uso procedere in ordine inverso.
  •Dopo l'uso togliere la batteria e disconnetterla.
  •Dopo l'uso pulire la vettura Carrera RC.

Funzioni del controller

Con il joystick è possibile guidare la vettura in tutte le direzioni: joystick a sinistra: avanti, indietro joystick a destra: a sinistra, a destra

I joystick sono amovibili. In alternativa la vettura può essere comandata con le leve di comando.

I joystick possono essere riposti sul lato posteriore del comando nell'apposito scomparto.

Fissare il nastro a tracolla con il moschettone sull'occhiello del controller e metterlo al collo.

Messa in funzione della pistola ad acqua

Per riempire i serbatoi dell'acqua dell'Agent Black, premere il pulsante sul tetto del veicolo. Si apre lo scomparto con il bocchettone di riempimento

Con l'aiuto di una bottiglia versare con precauzione l'acqua nel veicolo

Attenzione: non usare altri liquidi!

Premendo il pulsante sul lato destro del controller si attiva la pistola ad acqua.

Pulsante High Speed Turbo

La funzione High Speed Turbo viene attivata premendo il pulsante sul lato sinistro del controller

Soluzioni dei problemi

Problema Causa Rimedio
Il modellino non funziona	L'interruttore sul trasmettitore e/o il modellino è posizionato su »OFF« Accendere
	Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica
	L'auto si è fermata davanti a un ostacolo.	La protezione contro sovratensioni ha disinserito l'auto. Posizionare l'interruttore ON/OFF dell'auto prima su OFF e quindi su ON e mettere l'auto su una superficie libera.
	Batteria ricaricabile/batterie scariche nel trasmettitore o modellino	Inserire una batteria ricaricabile e/o una batteria cariche
	Impostati canali differenti nella vettura e nel controller Regolare sullo stesso canale
	Il trasmettitore si è disattivato automaticamente dopo 30 minuti.	Per il riutilizzo, posizionare l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
	L'auto è molto calda.	Spegnere l'auto e il controller e lasciare raffreddare la vettura per circa 30 minuti.
Nessun controllo	Il veicolo si mette in movimento non volutamente. Accendere prima il trasmettitore e poi il veicolo.
	Antenna del trasmettitore difettosa Estrarre completamente l'antenna
	Un altro modellino RC usa la medesima frequenza Cambiare la frequenza

Se occorressero pezzi di ricambio, nell'area di assistenza di carrera-rc.com è disponibile una panoramica completa dei pezzi disponibili.

Con riserva di errori e modifiche

Con riserva di modifiche dei color/design definitivo

Con riserva di modifiche tecniche e dovute al design

Pittogrammi = foto simboliche
