Märke	Carrera
Modell	Agent Black Watergun
Kategori	Radiostyrda leksaker
Produkttyp	RC-fordon med vattenpistol (Watergun)
Fordonets strömförsörjning	Uppladdningsbart litiumjonbatteri (ingår)
Fjärrkontrollens strömförsörjning	1 9V-batteri (ingår ej)
Laddningstid	Cirka 20 minuters kylning innan full laddning
Maxhastighet	18 km/h
Huvudfunktioner	Framåt/bakåt, vänster/höger styrning, turbo höghastighet, vattenpistol, hastighetsväljare (snabb/träning), frekvensval (A/B/C)
Fjärrkontrollens räckvidd	Ej specificerad (utfällbar antenn)
Vattentankens kapacitet	Ej specificerad (påfyllning via flaska)
Underhåll och rengöring	Rengör efter varje körning; använd inte starka lösningsmedel
Säkerhetsanvisningar	Kör inte på vägar, under kraftledningar, i regn/snö, på gräsmatta; max hopphöjd 15 cm; transportera inte personer eller djur; 20 minuters paus efter 2 batteriladdningar
Reservdelar och reparerbarhet	Tillgängliga på carrera-rc.com
Garanti	24 månader för material- och tillverkningsfel, under vissa villkor
Rekommenderad ålder	Inte lämplig för barn under 36 månader (innehåller smådelar)
Minsta användningsmått	Fri yta på minst 2,5 x 2,5 meter
Antal kanaler	3 (A, B, C) för att undvika störningar

Vanliga frågor - Agent Black Watergun CARRERA

Vilket batteri ska användas till fjärrkontrollen?

Använd ett 9V-batteri (ingår ej). Var noga med polariteten vid isättning.

Hur laddar man fordonets batteri?

Anslut batteriet till medföljande laddare, anslut sedan laddaren till ett vägguttag. Indikatorn är röd under laddning och blir grön när batteriet är fullt. Låt batteriet svalna i 20 minuter efter användning innan det laddas igen.

Vad gör jag om fordonet inte rör sig?

Kontrollera att fordonets och fjärrkontrollens strömbrytare är påslagna, att batteriet är laddat och att fjärrkontrollens batteri fungerar. Se till att frekvenskanalen (A/B/C) är densamma på båda enheterna.

Kan fordonet användas på gräs?

Nej, användning på gräsmatta eller gräs är inte tillåten eftersom gräs kan linda sig runt axlarna och skada motorn.

Hur fyller man vattentanken på Watergun?

Tryck på knappen på fordonets tak för att öppna påfyllningsfacket. Fyll med vatten från en flaska. Använd inga andra vätskor.

Vad är fordonets maxhastighet?

Fordonet kan nå en maxhastighet på 18 km/h. Träna först i låg hastighet.

Hur justerar man styrningen om fordonet drar åt vänster eller höger?

Använd justeringsdelen under fordonet för att korrigera styrningen. Justera tills fordonet går rakt.

Vad gör man om fordonet överhettas?

Koppla bort fordonet och fjärrkontrollen, och låt fordonet svalna i cirka 30 minuter. Undvik långvarig användning utan paus, särskilt vid hög temperatur (över 35°C).

Var hittar man reservdelar?

Reservdelar finns på webbplatsen carrera-rc.com under Service.

Kan fjärrkontrollen användas utan joysticks?

Ja, joystickarna är avtagbara. Utan dem fungerar fjärrkontrollen som en traditionell handkontroll. Du kan förvara joystickarna i facket på handtagen.

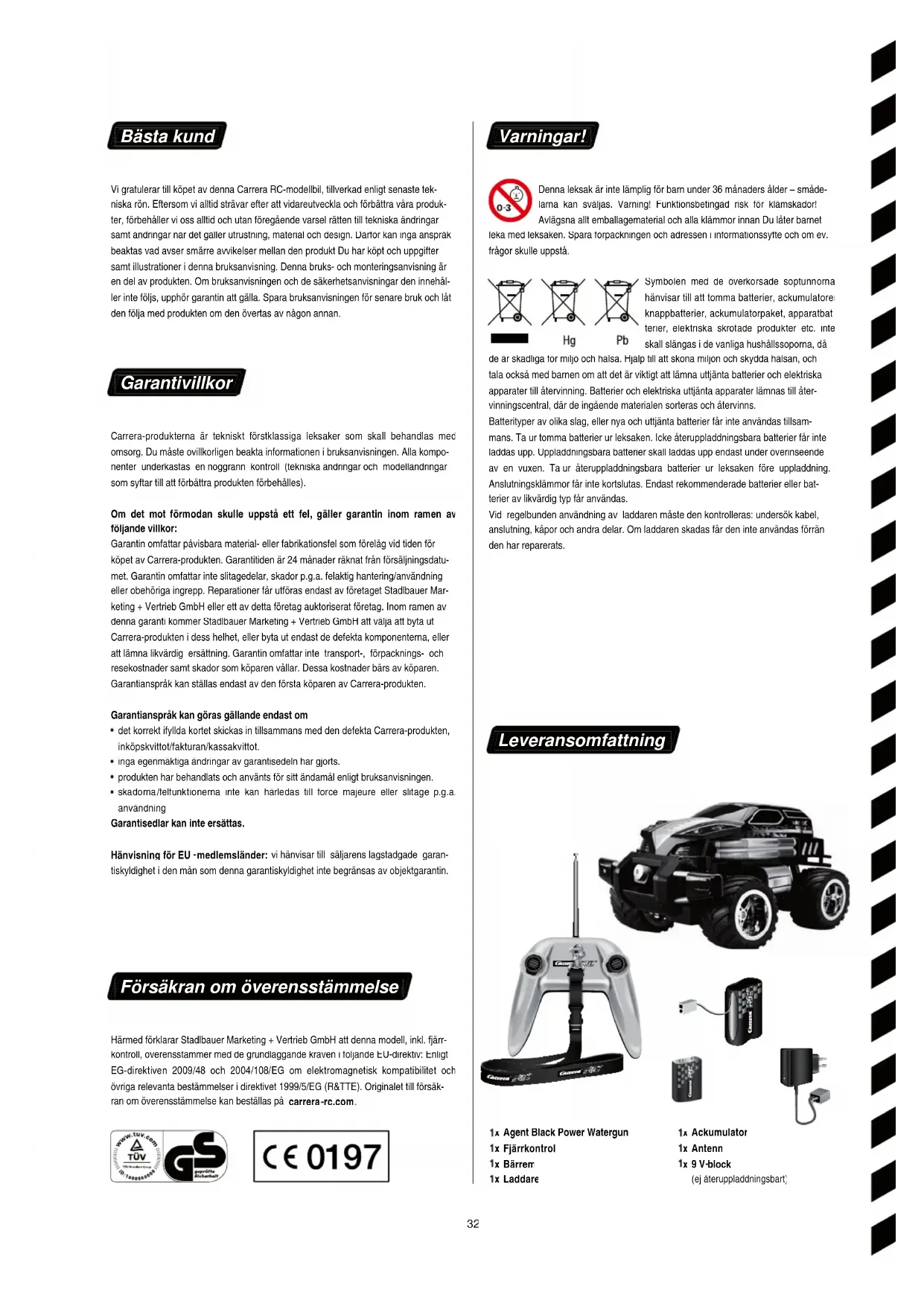

BRUKSANVISNING Agent Black Watergun CARRERA

s Monterings- och bruksanvisning

Vi gratulerar till köpet av denna Carrera RC-modellbil, tillverkad enligt senaste tekniska rön. Eftersom vi alltid strävar efter att vidareutveckla och förbättra våra produkter, förbehåller vi oss alltid och utan föregående varsel rätten till tekniska ändringar samt andringar nar det galler utrustning, matenal och design. Dartor kan inga ansprak beaktas vad avser smärre avvikelser mellan den produkt Du har köpt och uppgifter samt illustrationer i denna bruksanvisning. Denna bruks- och monteringsanvisning är en del av produkten. Om bruksanvisningen och de säkerhetsanvisningar den innehåller inte följs, upphör garantin att gälla. Spara bruksanvisningen för senare bruk och låt den följa med produkten om den övertas av någon annan.

Garantivillkor

Carrera-produkterna är tekniskt förstklassiga leksaker som skall behandlas med omsorg. Du måste ovillkorligen beakta informationen i bruksanvisningen. Alla komponenter underkastas en noggrann kontroll (tekniska andringar och modelländringar som syftar till att förbättra produkten förbehåles).

Om det mot förmodan skulle uppstå ett fel, gäller garantin inom ramen av följande villkor:

Garantin omfattar påvisbara material- eller fabrikationsfel som förelåg vid tiden för köpet av Carrera-produkten. Garantitiden är 24 månader räknat från försäljningsdatumet. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/användning eller obehöriga ingrepp. Reparationer får utföras endast av företaget Stadlbauer Marketing + Vertrieb GmbH eller ett av detta företag auktoriserat företag. Inom ramen av denna garanti kommer Stadlbauer Marketing + Vertrieb GmbH att valja att byta ut Carrera-produkten i dess helhet, eller byta ut endast de defekta komponenterna, eller att lämna likvärdig ersättning. Garantin omfattar inte transport-, förpacknings- och resekostnader samt skador som köparen vållar. Dessa kostnader bårs av köparen. Garantianspråk kan ställas endast av den första köparen av Carrera-produkten.

Garantianspråk kan göras gällande endast om

• det korrekt ifyllda kortet skickas in tillsammans med den defekta Carrera-produkten, inköpskvittot/fakturan/kassakvittot.
• inga egenmaktiga andringar av garantisedeln har gjorts.
• produkten har behandlats och använts för sitt ändamål enligt bruksanvisningen.
• skadorna/telfunktionerna inte kan harledas till force majeure eller slitage p.g.a. användning

Garantisedlar kan inte ersättas.

Hänvisning för EU -medlemsländer: vi hänvisar till säljarens lagstadgade garantiskyldighet i den mån som denna garantiskyldighet inte begränsas av objektgarantin.

Försäkran om överensstämmelse

Härmed förklarar Stadlbauer Marketing + Vertrieb GmbH att denna modell, inkl. fjärrkontroll, överensstämmer med de grundlaggande kraven i foljande EU-direktiv: Enligt EG-direktiven 2009/48 och 2004/108/EG om elektromagnetisk kompatibilitet och övriga relevanta bestämmelser i direktivet 1999/5/EG (R&TTE). Originalt till försäkran om överensstämmelse kan beställas på carrera-rc.com.

CE 0197

Varningar!

Denna leksak är inte lämplig för barn under 36 månaders ålder – smådelarna kan svaljas. Varning! Funktionsbetingad risk för klamskador! Avlägsna allt emballagematerial och alla klämmor innan Du låter barnet

leka med leksaken. Spara torpackningen och adressen i informationssytte och om ev. frågor skulle uppstå.

Symbolen med de overkorsade soptunnorna hänvisar till att tomma batterier, ackumulatore knappbatterier, ackumulatorpaket, apparatbat terier, elektriska skrotade produkter etc. inte skall slängas i de vanliga hushållssoporna, då

de ar skadliga for miljo och hälsa. Hjalp till att skona miljon och skydda halsan, och tala också med barnen om att det är viktigt att lämna uttjänta batterier och elektriska apparater till återvinning. Batterier och elektriska uttjänta apparater lämnas till återvinningscentral, där de ingående materialen sorteras och återvinns.

Batterityper av olika slag, eller nya och uttjänta batterier får inte användas tillsammans. Ta ur tomma batterier ur leksaken. Icke återuppladdningsbara batterier får inte laddas upp. Uppladdningsbara battener skall laddas upp endast under overinseende av en vuxen. Ta ur återuppladdningsbara batterier ur leksaken före uppladdning. Anslutningsklämmor får inte kortslutas. Endast rekommenderade batterier eller batterier av likvärdig typ får användas.

Vid regelbunden användning av laddaren måste den kontrolleras: undersök kabel, anslutning, påpor och andra delar. Om laddaren skadas får den inte användas förrän den har reparerats.

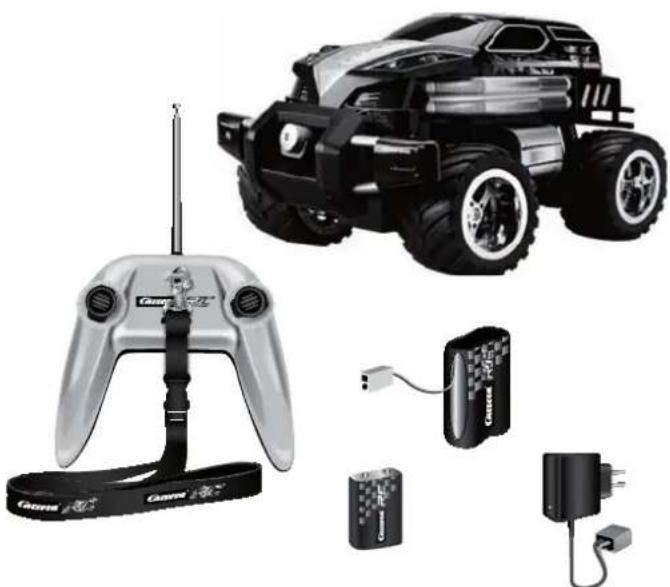

Leveransomfattning

(ej återuppladdningsbart)

Säkerhetsbestämmelser

En Carrera RC-bil är en fjärrstyrd modellbil som drivs med särskilda ackumulatorer. Endast original Carrera RC li-jon-ackumulatorer får användas

Carrera RC-bilen är avsedd uteslutande för hobbyändamål och får köras endast på härtör avsedda banor och platser

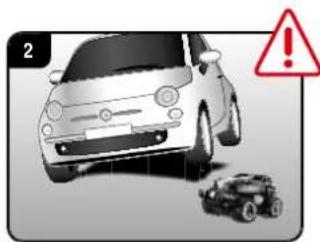

VARNING! Använd inte Carrera RC-bilen på allmän väg.

Anvand inte bilen under hogspanningsledningar eller radiomaster, eller vid oväder! Atmosfäriska störningar kan leda till funktionsfel. Vid stora temperaturskillnader mellan förvaringsplats och korplats bor man vanta tills tordonet hunnit acklimatisera sig, för att torhindra att kondensvatten bildas med darav resulterande fuktionsstörningar.

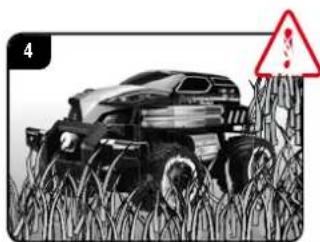

Använd aldrig denna produkt på gräs. Grässtrån som lindas upp kan hindra axelns vridning och överhetta motorn. Föremål, personer eller djur får aldrig transporteras på Carrera RC-bilen.

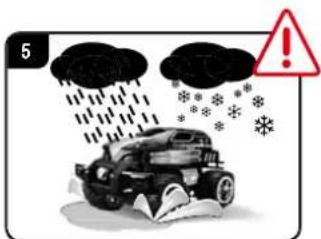

Kör aldrig Carrera RC-bilen utomhus vid regn eller snö.

Fordonet får inte köras genom vatten, vattenpussar eller sno och skall förvaras på torr plats.

Anvand aldrig bilen i narheten av vattendrag, dammar eller sjoar – Carrera RC-bilen får inte hamna i vatten. Undvik att köra på sträckor, som uteslutande består av sand.

Utsätt inte Carrera RC-bilen för direkt solstrålning.

För att undvika överhettning av elektroniken i tordonet maste kortare pauser regelbundet göras vid temperaturer över + 35°C

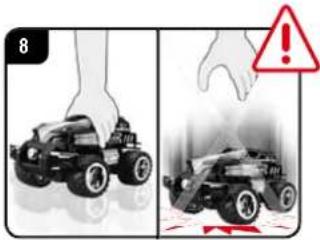

Ställ alltid ner fordonet på marken med handen. Kasta aldrig ner fordonet på marken.

Undvik hopp från ramper eller hopp- backar som är högre än 15 cm.

Var forsiktig med antennspetsen – risk för skador!

Anvand aldrig starka losningsmedel att rengöra modellen med.

För att förhindra att Carrera RC-bilen drabbas av störningar i styrsystemet, varvid den körs okontrollerat, skall man kontrollera battenerna i tjarrkontrollen och bilens ackumulator m.a.p. laddningsstatus.

Före och efter varje körning måste man kontrollera att Carrera HC-bilen ar korrekt monterad. Dra ev. åt skruvar och muttrar.

Fastsättning av antennen

För in antennkabeln genom det lilla antennröret och sätt fast den på Carrera RC-bilen. Förankra änden av antennkabeln med en Carrera RC-dekal som Du hittar på logotyp-arket

Uppladdning av ackumulatorn

Koppla först ihop Carrera RC-ackumulatorn med bipackade laddare. Förbindelsedelen resp. anslutningen mellan ackumulator och laddare är konstruerade så att det inte går att kasta om polariteten. Anslut laddaren till en energikalla.

När ackumulatorn har anslutits korrekt och uppladdningsprocessen pågår, lyser den röda LED-lampan hela tiden. När ackumulatorn är helt uppladdad, slår den röda LED-lampan om till grönt ljus. Nu kan ackumulatorn tas ur och installeras i Carrera RC-bilen, som nu är klar att köra. Efter användningen måste ackumulatorn svalna i minst 20 minu- ter innan den får laddas upp igen. Om denna paus inte etterfoljs kan det leda till en detekt ackumulator

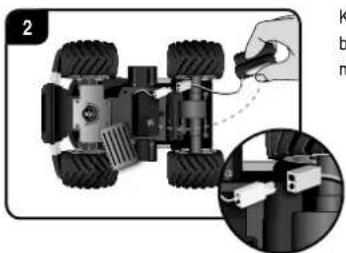

Isättning av ackumulatorn

Använd en skruvmejsel för att avlägsna locket till ackumulatorfacket i Carrera RC-bilen

Koppla ihop kabeländen för Carrera RC-bilen med den för ackumulatorn. Lägg i ackumulatorn. Skruva tillbaka locket.

Isättning av 9 V-blocket

Skruva upp locket till tjarrkontrollens batteritack och lagg i 9 V-blocket.

Se till att polariteten blir rätt när Du sätter i 9 V-blocket. Skruva tillbaka locket.

Nu kan Du börja köra

Kontrollera att ingen använder samma frekvens i Ditt körområde.

För att undvika detta och för att Carrera RC-bilen skall kunna styras av fjärrkon trollen, måste Du kontrollera att samma frekvens (A/B/C) är inställd på bilen och på fjärrkontrollen

Om olika frekvensband används, kan 3 bilar koras samtidigt

Dra ut tjarrkontrollantennen helt.

Sätt igång Carrera RC-bilen med ON / OFF-knappen. Carrera RC-biler har 2 hastigheter. Med hjalp av ON / OFF-knappen kan man också vaxla till ovnings- resp. inomhuslage.

Låt oss öva!

Justering av styrningen Om Du ser att bilen drar åt höger eller vanster nar Du kor, kan Du korrigera spåret med den justeringsknapp som Du ser på ritningen.

Varning! Detta fordon uppnår en hastighet på upp till 18 km/tim. Tänk på att man behöver en fri yta på minst 2,5 x 2,5 meters storlek for att ovningskora.

Använd gasspaken ytterst försiktigt första gången, eftersom fordonet reagerar mycket känsligt Öva först långsam körning med minst 2-3 ackumulator tylningar innan du overgår till snab bare manövrar.

Nu övar vil Bygg upp en körbana med hörnbegränsningar eller tomma burka o.s.v., på en stor, fri plats.

Den grundlaggande styrtekniken vid körning med Carrera RC-bilar är att kunna köra fort på raksträckor och bromsa in i kurvoma.

• Max 2 ackumulatorer får tomköras direkt efter varandra. Efter 2 ackumulator fyllningar skall under alla villkor en paus på 20 minuter läggas in.
• Undvik att ha motorn inkopplad permanent.

• Om fordonet flera gånger i tät följdstängs av sig själv, är batterlet tomt. Ladda upp det igen.

• Efter 30 minuters stillestånd stänger controller och fordon av sig själv. Starta
  igen genom att koppla ON/OFF brytaren på controller & fordon en gång på OFF och sedan på ON igen.

• Tillämpa den omvända ordningsföljden för att stänga av bilen efter körning.
• Ta ur resp. koppla ifrån ackumulatorn efter körning.
  • Rengör Carrera RC-bilen efter körning.

Fjärrkontrollfunktioner

Full Function
Med hjälp av joystickarna kan Du styra bilen i alla riktningar: Vänster joystick: framåt, bakåt Höger joystick: vänster, höger

Joystickarna är avtagbara. Bilen kan som alternativ styras med styrvipporna.

Joystickama kan stuvas undan i det fack som finns på fjärrkontrollens bak- sida.

Sätt fast bärremmen med karbin haken i öglan på fjärrkontrollen och häng den om halsen.

Igångsättning av vattenpistolen

För att fylla vattentanken i Agent Black: tryck på knappen på fordonets tak. Nu öppnas facket med påfyllningsröret.

Använd en flaska för att fylla på vatten i fordonet - var försiktig.
OBS: använd inga andra vätskor!

Tryck på knappen på höger kontrollersida för att aktivera vattenpistolen.

Knappen High Speed Turbo

Du aktiverar funktionen High Speed Turbo genom att trycka på knappen på vänster sida av fjärrkontrollen.

Felsökningsguide

Fel Orsak Åtgård
Bilen kör inte	Omkopplaren på sändaren och/eller bilen står på "OFF" Koppla in
	Svag eller obefintlig ackumulator i bilen Lägg i en laddad ackumulator
	Bilen har stannat vid ett hinder.	Överspänningsskyddet har kopplat från bilen.Koppla ON/OFF brytaren på fordonet först på OFF, sedan på ON igen och placera den på en fri yta.
	Svag ackumulator/svagt batteri i sändaren eller bilen Lägg i en laddad ackumulator/laddat batteri
	Olika kanaler inställda för fordon och controller Ställ in till samma kanal
	Sändaren har stängts av sig själv efter 30 minuter.	Starta på nytt genom att koppla ON/OFF brytaren på controller & fordon en gång på OFF och sedan på ON igen.
	Fordonet är mycket varmt.	Stäng av fordon och controller och låt fordonet kyla av sig under ca 30 minuter.
Ingen kontroll	Fordonet sätter sig oavsiktligt i rörelse. Koppla först in sändaren, sedan	ordonet.
	Sändarantennen fungerar inte Dra ut antennen helt
	En annan RC-bil använder samma frekvens Byt frekvens
