1. Paketinhalt

• 1x RT-N11 Wireless-Router
• 1x Netzteil
• 1x Dockingstation
• 1x CD mit Hilfsprogrammen
• 1x RJ45-Kabel
• 1x Schnellstarthilfe

2. Spezifikationsübersicht

Netzwerkstandard	Kombatibel mit 802.11b/g/n, IEEE802.3, IEEE802.3u, IEEE802.1x, IEEE802.11i, IEEE802.11e, IPv4, CSMA/CA, CSMA/CD, ICMP
Betriebsfrequenz	2,4G - 2,483 GHz
Betriebskanal	11 für Nordamerika, 14 Japan, 13 Europa (ETSI)
Ethernet-Port	1x WAN, 4x LAN RJ45 für 10/100 BaseT
Antenne	2 Antennen können extern angebracht werden
WPS-Knopf	Unterstütz WPS (Wi-Fi-Sicherheitseinstellung) Push Button und PIN-Code-Setup
LED	1x Strom, 1x AIR, 1x WAN, 4xLAN
Sicherheit	64/128-bit WEP, WPA-Personal, WPA2-Personal, WPA-Enterprise, WPA2-Enterprise, WPA-Auto (TKIP/AES), WPA2-Auto (TKIP/AES), Radius mit 802.1x
Firewall und Zugriffskontrolle	NAT Firewall, SPI (Stateful Package Inspection) Firewall, WAN Ping Control, Domain Access Control, URL-Filter, MAC-Filter, Filter für ein- und ausgehende Pakete, DoS-Erkennung
VPN-Unmittelung	IPSec / PPTP / L2TP durchgeführt
Quality of Service	WMM (Wi-Fi-Multimedia) QoS-Regeln, die vom Benutzer definiert werden konnen
Erweiterte Netzwerke	Unterstützung von 4 multiplen BSSIDs/ESSIDs, VLANs
Netzwerkverwaltung	Unterstützung von SNMP, IGMP, UPnP, DHCP, DNS Proxy, NTP Client, DDNS, Port Trigger, Virtual Server, Virtual DMZ, VPN Pass-Through, WDS
Stromversorgung	Wechselstromeingang: 100V~240V (50~60HZ); Gleichstromausgang: +5V mit max. 1.2A Hinweise: Nutzen Sie nur den mitgelieferten Adapter. Die Nutzung von anderen Adaptern kann zu Schäden am Gerät führen.
Temperatur	Betrieb: 0-40°C Lagerung: -10-70 °C
Luftfeuchtigkeit	Betrieb: 10-90% Lagerung: 0-90%
Abmessungen	179 x 119 x 37 (L x B x H) mm
Gewicht	310g

• Alle Spezifikationen können ohne Vorankündigung geändert werden.

3. Verbinden von DSL-Modem & Wireless-Router

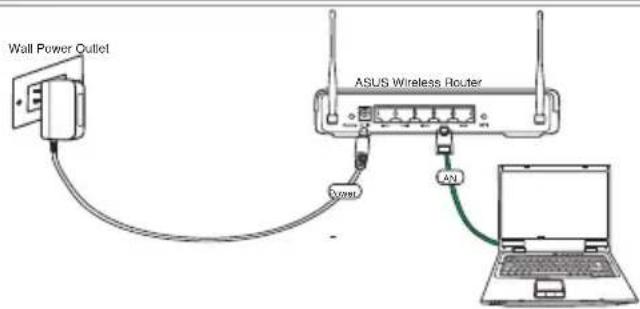

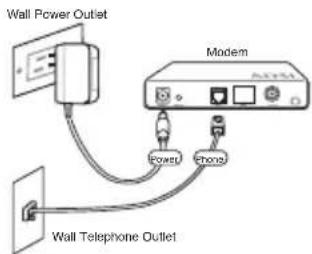

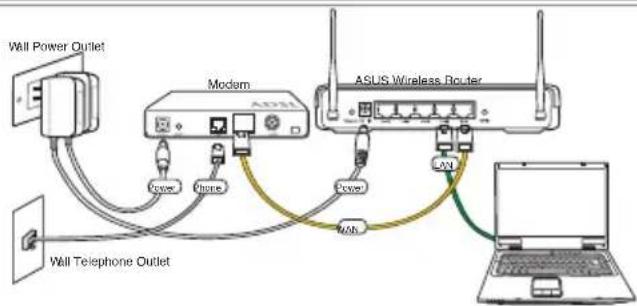

1) Kabelverbindung

1

2

3

Hinweis: Nutzen Sienur den Adapter, der im Paket enthalten war. Die Nutzung von anderen Adaptern kann zu Schäden am Gerät führen.

Hinweis: Das Gerät in der oben gezeigten Abbildung dient nur der Referenz.itte beziehen Sie es auf Ihr wirkliches Produkt.

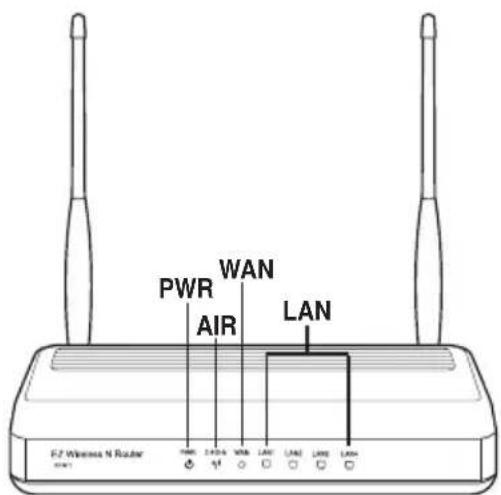

2) Statusanzeigen

PWR (Stromversorgung)

Aus Kein Strom

Ein System bereit

Langsames Blinken Standardmodus wiederherstellen

Schnelles Blinken WPS-Modus

AIR (Wireless-Netzwerk)

Aus Kein Strom

Ein Wireless-System bereit

Blinkend Daten werden kabellos gesendet oder empfangen

WAN (Wide Area Network)

Aus Kein Strom oder keine physische Verbindung

Ein Hat physische Verbindung zu einem Ethernet-Netzwerk

Blinkend Daten werden gesendet oder empfangen (über Ethernet-Kabel)

Aus Kein Strom oder keine physische Verbindung

Ein Hat physische Verbindung zu einem Ethernet-Netzwerk

Blinkend Daten werden gesendet oder empfangen (über Ethernet-Kabel)

4. Erste Schritte

Der ASUS RT-N11 Wireless Router kann für die verschiedene Szenarien konfiguriert werden. Einige der Werkseinstellungen können ihrer Benutzung entsprechen; andere jedoch müssen ggf. verändert werden. Vor dem Verwenden des kabellosen ASUS Routers müssen Sie die Grundeinstellungen überprüfen, um zu garantieren, dass er in Ihr Umfeld arbeitet.

Hinweis: Bei der ersten Konfiguration wird eine Kabelverbindung empfohlen, um mögliche Einstellungenprobleme aufgrund Unsicherheit bei der Wireless-Einstellung zu vermeiden.

1) Kabelverbindung

Dem RT-N11 Wireless Router ist ein RJ-45-Kabel beigefegt. Die Auto-Crossover-Funktion ist im kabellosen ASUS Router integriert. Sie können also entweder ein direktes oder ein Crossover-Ethernet-Kabel benutzen. Stecken Sie ein Ende des Kabels in den WAN Kanal auf der Rückseite des kabellosen ASUS Routers und das andere Ende in den Ethernet-Kanal Ihres ADSL oder Kabelmodems ein.

2) Kabellose Verbindung

Um eine Wireless-Verbindung aufzubauen, benötigen Sie eine IEEE 802.11b/g/n-kompatible WLAN-Karte. Beziehen Sie sich zum Verbinden mit dem kabellosen Adapter auf das Benutzerhandbuch. Die Standard-SSID des kabellosen ASUS Routers ist "default" (Kleinschreibung), die Verschlussung ist ausgeschaltet und eine offene Systemauthenticierung wird verwendet.

3) Einstellen der IP-Adresse für Kabel- und kabellose Verbindung

Um Zugriff auf den RT-N11 Wireless Router zu erhalten, müssen Sie die korrekten TCP/IP-Einstellungen an ihren verkabelten und kabellosen Geräten haben. Setzen Sie die IP-Adressen Ihrer Geräte in das gleiche Subnetz, in dem sich auch der RT-N11 befindet.

IP-Adresse automatisch beziehen

Der RT-N11 Wireless-Router enchalt einen DHCP-Server, deshalb konnen Sie ihren PC so

einstehen, dass er die IP-Adresse automatisch bezieht.

Hinweis: Bevor Sie den PC neu starten, schalten Sie den Wireless Router ein und vergewissern sich, dass dieser auch bereit ist.

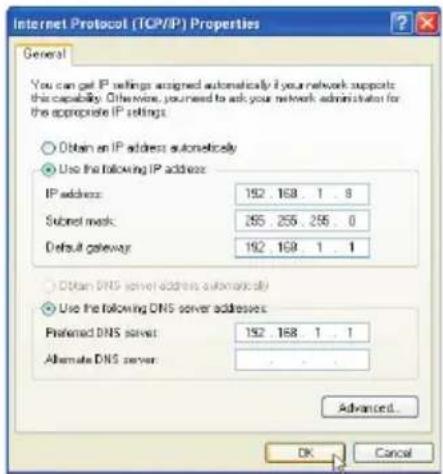

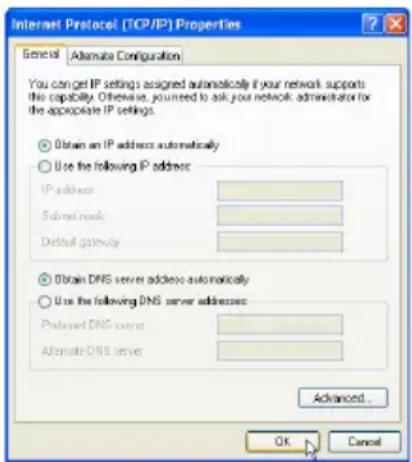

IP-Adresse manuell einstellen

Wenn Sie ihre IP-Adresse manuell einstellen möchten, sollen den folgenden Standardeinstellungen besteht sein:

IP-Adresse: 192.168.1.1
Subnetmaske:255.255.255.0

Wenn Sie ihre IP-Adresse manuell einstellen, muss die Adresse des PC und die des Wireless Router im gleichen Subnetz sein:

• IP-Adresse: 192.168.1.xxx (xxx kann eine beliebige Zahl zwischen 2 und 254 sein, diese Adresse wird von keinen anderen Gerät benutzt.)
  Subnetz-Maske 255.255.255.0
• Gateway: 192.168.1.1
  DNS: 192.168.1.1, oder die eines anderen DNS-Servers in Ihr dem Netzwerk.

4) Konfiguration des Wireless-Routers

Folgen Sie den Schritten, um zur Web-Schnittstelle des RT-N11 zu gelangen.

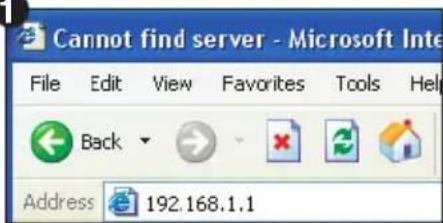

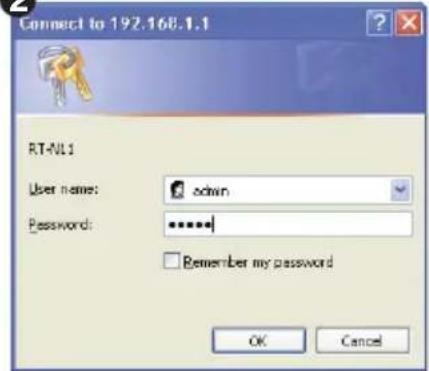

Geben Sie in Ihr Web-Browser die folgende Adresse ein: http://192.168.1.1

Standardstellung

Benutzername:admin Password:admin

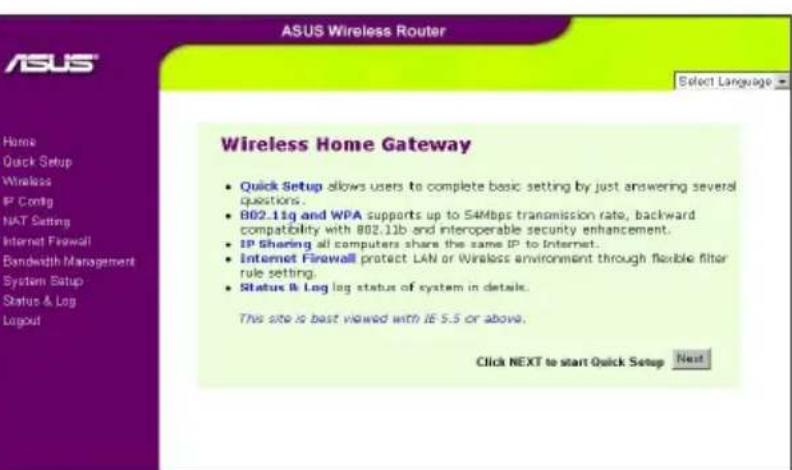

Nach dem Anmelden können Sie die Homepage des Wireless Routers sehen. Diese zeigt die Verknüpfungen zur Konfiguration der Hauptinstellungen des Wireless Routers.

5) Schnelleinstellung

Um die Schnelleinstellung zu starten, klichen Sie Next (Weiter), um zur Quick Setup-Section zu gelangen. Folgen Sie den Anweisungen, um den ASUS Wireless Router zu installieren.

1. Wahlen Sie ihre Zeitzone, und klichen Sie Next (Weiter).

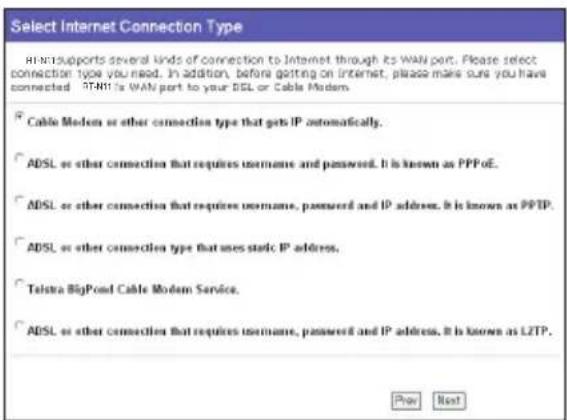

1. Der ASUS Wireless Router RT-N11 \ unterstützt fünf Arten von ISP-Service: Kabel, PPPoE, PPTP, staatische WAN- IP, L2TP und Telstra BigPond. Wahlen Sie die betreffende Verbindungsart und klichen Sie Next (Weiter).

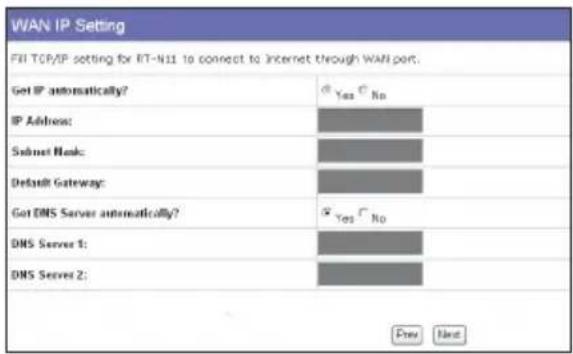

Kabel- oder dynamische IP-Benutzer

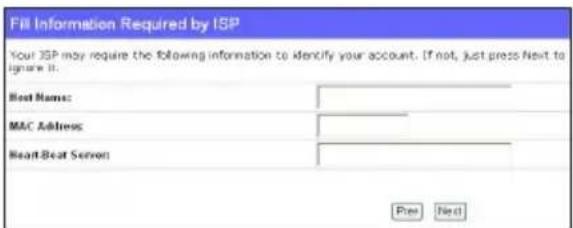

Wenn Sie einen Service von einem Kabel-ISP benutzen, wahren Sie Cable Modem or other connection that gets IP automatically (Kabelmodem oder andere Verbindung mit automatischer IP-Adresse). Falls Sie einen Kabelservice in Anspruchnehmen, hat Ihnen Ihr ISP evtl. Hostnamen, MAC-Adresse und HeartbeatServer zur Verfugung gestellt. In dieser Fall geben Sie diese Informationen bitten in den jeweiligen Feldern auf der Einstellungssuite ein. Falls Sie nicht über diese Informationen verfügen, klichen Sieitte auf Next, um diesen Schritt zu überspringen.

PPPoE-Benutzer

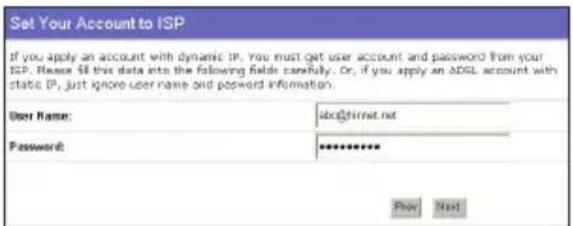

Falls Sie einen PPPoE-Service nutzen, wahlen Sieitte ADSL connection that requires username and password. Sie werden aufgefordert, die von Ihrem ISP zur Verfugung gestelltten Benutzer-namen und Password einzugeben. Klichen Sie Next, um fortzufahren.

PPTP oder L2TP-Benutzer

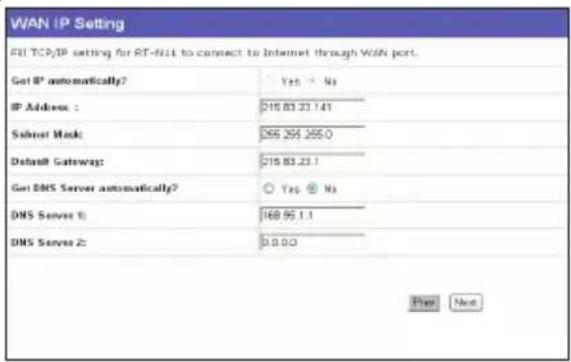

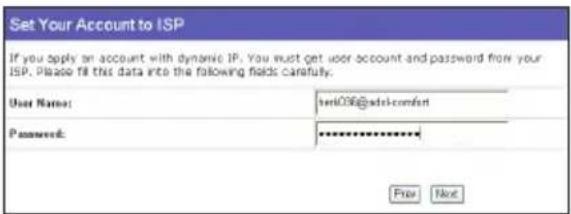

Falls Sie einen PPTP-Service verwenden, wahlen Sie ADSL connection that requires username, password and IP address. tragen Sie die von Ihr dem ASP zur Verfugung gestelltten Daten für Password, Benutzername und IP-Adresse in die Felder ein und klichen Sie Next, um fortzufahren. L2TP-Benutzer konnen die gleichen, oberstehenden Anweisungen befolgen.

Benutzer statischer IP-Adressen

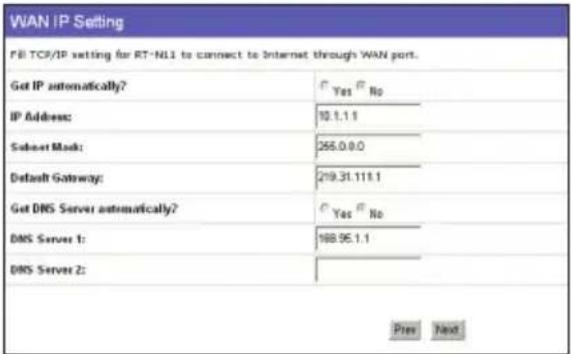

Falls Sie ADSL oder eine andere Verbindungsart mit staatlichen IP-Adressen verwenden, wahlen Sie ADSL or other connection type that uses static IP address. Geben Sie die von Ihrem ISP zur Verfugung gestellte IP-Adresse, Subnetz-Maske, und Standardgateway ein. Sie können spezielle DNS-Server festlegen, oder einen DNS-Server automatisch zugewiesen zu entwicken.

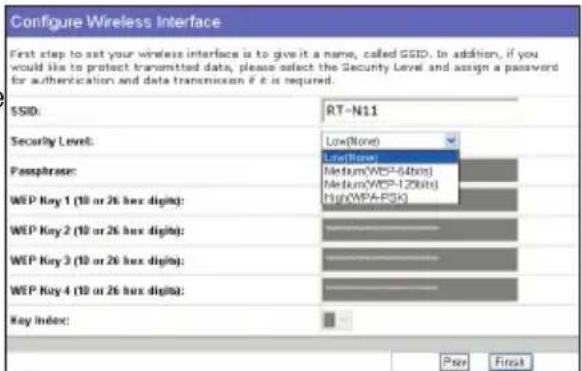

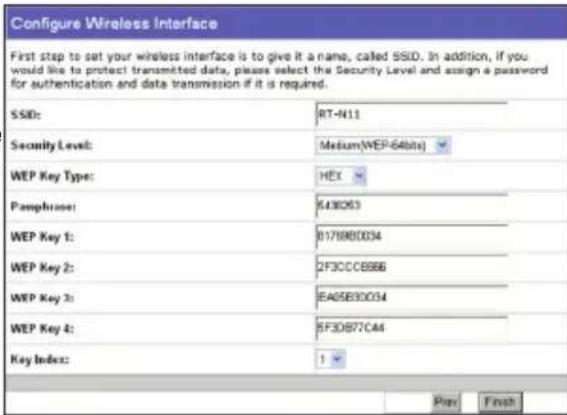

1. Stellen Sie Ihrer Wireless-Schnittstelle ein. Legen Sie für ihren Router eine SSID (Service Set Identifier) fest, welche als einmaliger Bezeichner an Pakete, die über das WLAN verschickt werden, angehängt wird. Dieser Bezeichner emuliert ein Password, wenn ein Gerät verschucht, über das WLAN mit dem Wireless Router zuCOMMUNIZieren.

Wenn Sie die übermittelten Daten schützen wollen, wahlen Sie einen Security Level (Sicherheitsstufe), um die Verschlussungsmethoden zu aktivieren.

Medium (Mittel): Nur Benutzer mit dem gleichen WEP-Schlüssel konnen sich mit thisem Wireless Router verbinden und Daten mit 64bit-oder 128bit-WEP-Verschlussung übertragen. Konfigurieren Sie die Einstellungen als Open/WEP anstatt Shared Key/WEP.

High (Hoch): Nur Benutzer mit dem gleichen WPA Pre-Shared Key (WPA-PSK) konnen sich mit thisem Wireless Router verbinden und Daten mit TKIP-Verschlussung übertragen.

1. Geben Sie vier Gruppen von WEP-Schlüsseln in die Felder ein (10 hexadezimale Zahlen für WEP 64bit, 26 hexadezimale Zahlen für WEP 128bit). Sie können die Schlüssel durch Eingabe einer Passphrase auch vom System generieren halten. Notieren Sie die Passphrase und die WEP-Schlüssel auf einem Zettel und klichen Sie aufFinish.

Wenn wir zum Beispiel den WEP-64bit Verschlussungsmodus wahlen, und 11111 als Passphrase eingeben, werden die folgenden WEP-Schlüssel, wie im Bild rechts, automatisch erstellt.

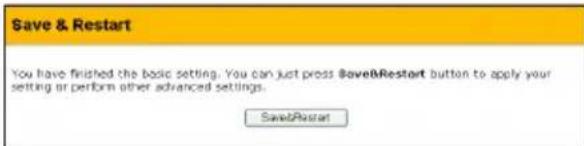

1. Klichen Sie Save&Restart, um den Wireless Router neu zu starten und die neuen Einstellungen zu aktivieren.
2. Um sich mit dem Wireless Router von einem Wireless-Gerät aus zu verbinden, können Sie den Windows® Wireless Zero Configuration-Dienst verwenden, um die Verbindung einzustellen. Wenn Sie eine ASUS Wireless-Karte in Ihr Computer verwenden, können Sie das Hilfsprogramm One Touch Wizard verwenden, das mit der Karte gefelert wurde.

Konfiguration der ASUS WLAN-Karte mit dem One Touch Wizard

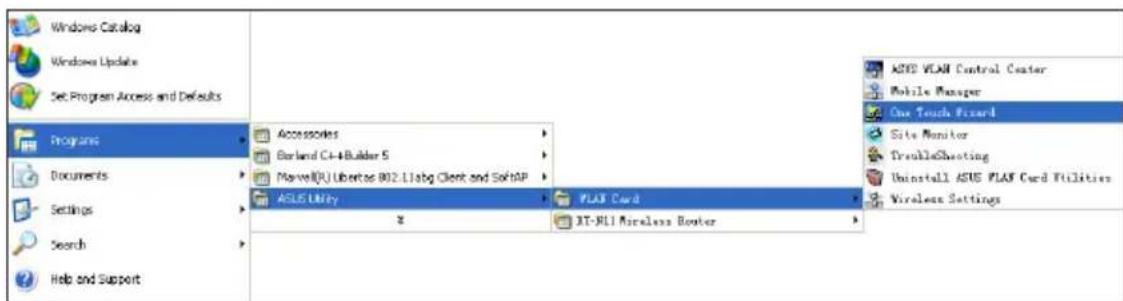

Falls Sie die ASUS Wireless-Karte mit ihren Hilfsprogrammen und Treibern auf Ihrm PC installiert haben, klichen Sie Start ->Programme ->ASUS Utility->WLAN Card ->One Touch Wizard, um den One Touch Wizard zu starten.

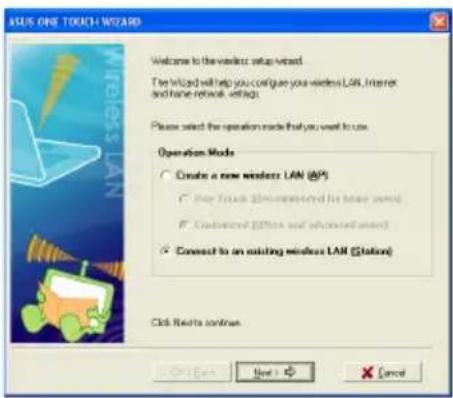

1) Wahlen Sie Connect to an existing wireless LAN (Station) und klichen Sie Next, um fortzufahren.

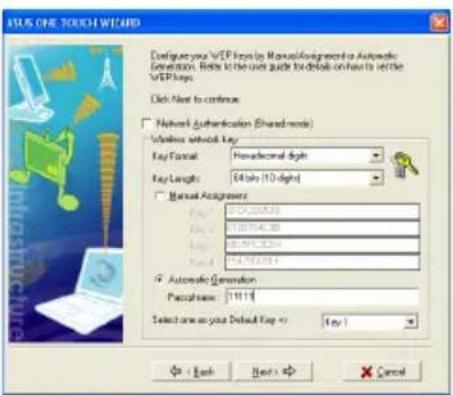

3) Setzen Sie die Authentication und Verschlussung Ihrer WLAN-Karte auf die gleichen Werte wie in den vorhergehenden Schritten des RT-N11Key Lengthist 64 bit Passphraseist 11111. Klichen Sie Next, um fortzufahren.

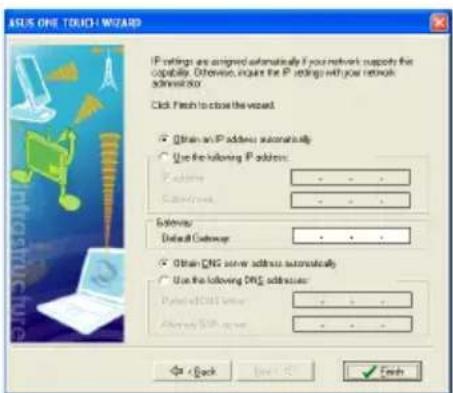

5) Stellen Sie die IP-Adresse ihrer WLAN-Karte entsprechend den Netzwerkbedingungen ein. Klichen Sie nach dem Fertigstellen der Einstellungen Finish, um den One Touch Wizard zu beenden.

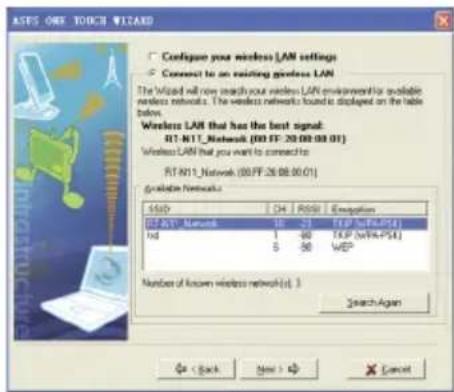

2) One Touch Wizard sucht verfügbar APs und zeigt sie in der ListeAvailable Networks an. Wahlen Sie RT-N11 und klichen Sie Next, um fortzufahren

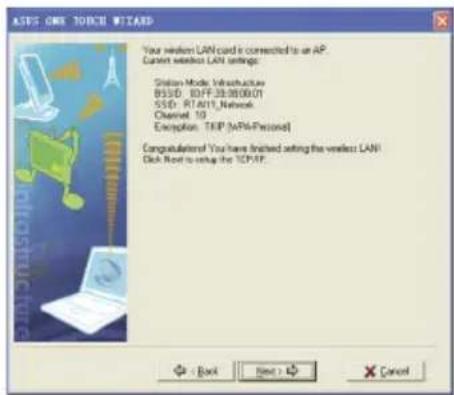

4) Die Wireless-Karte besteht eine Sekunden, um sich mit dem RT-N11 zu verstehen. Klichen SieNext,um TCP/IP fur ihre WLAN-Karte einzustellen.

Konfiguration der WLAN-Karte mit dem Windows® WZC Service

Falls Sie eine Wireless-Karte eines anderen Anbieters verwenden, können Sie die Wireless-Verbindung mit Windows Wireless Zero Configuration (WZC) durchführten.

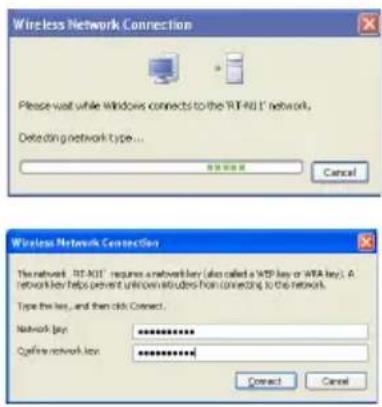

1) Doppelklicken Sie auf das Wireless-Netzwerksymbol in der Startleiste, um die verfügbar Netzwerke anzuzeigen. Wahlen Sie Ihr Wireless Router und klichen Sie aufConnect

2) Geben Sie den 10-Zahlen-Schlüssel, den Sie am Wireless Router eingestellt haben, und klichen auf Connect. Die Verbindung wird in weniger Sekunden fertiggestellt.

Erweiterte Funktionenkonfigurieren

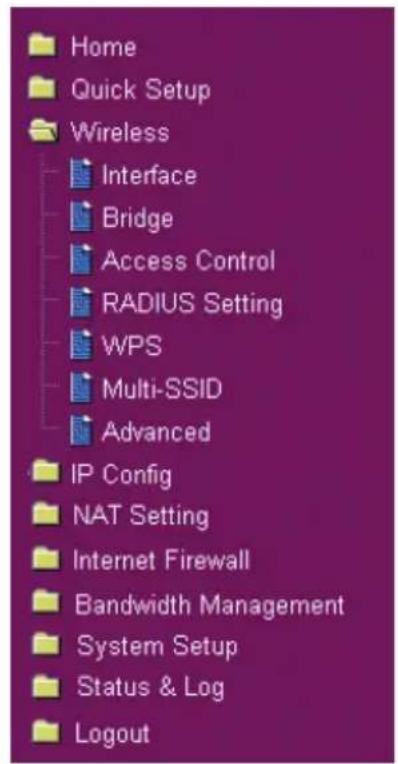

Um die anderen Einstellungen des Wireless Routers anzuzeigen und einzustellen, gehen Sieitte zu Web-Konfigurationsseite des RT-N11. Klichen Sie auf die Elemente im Menu, um ein Untermen zu öffnen und folgen Sie den Anweisungen, um den Router einzustellen. Sobald Sie den Mauszeiger über ein Element bewegen erschehen Hinweise für diesen Element. Für detailierte Informationen behmen Sieitte das Handbuch auf der Support-CD zur Hand.
