GEBRUIKSAANWIJZING RTN11 ASUS

Algemene ondersteuning (tel): +1-502-995-0883

Ondersteuning (fax): +1-502-933-8713

Online ondersteuning: http://vip.asus.com/eservice/techserv.aspx

ASUS COMPUTER GmbH (Duitsland & Oostenrijk)

Ondersteuning (fax): +49-02102-959911

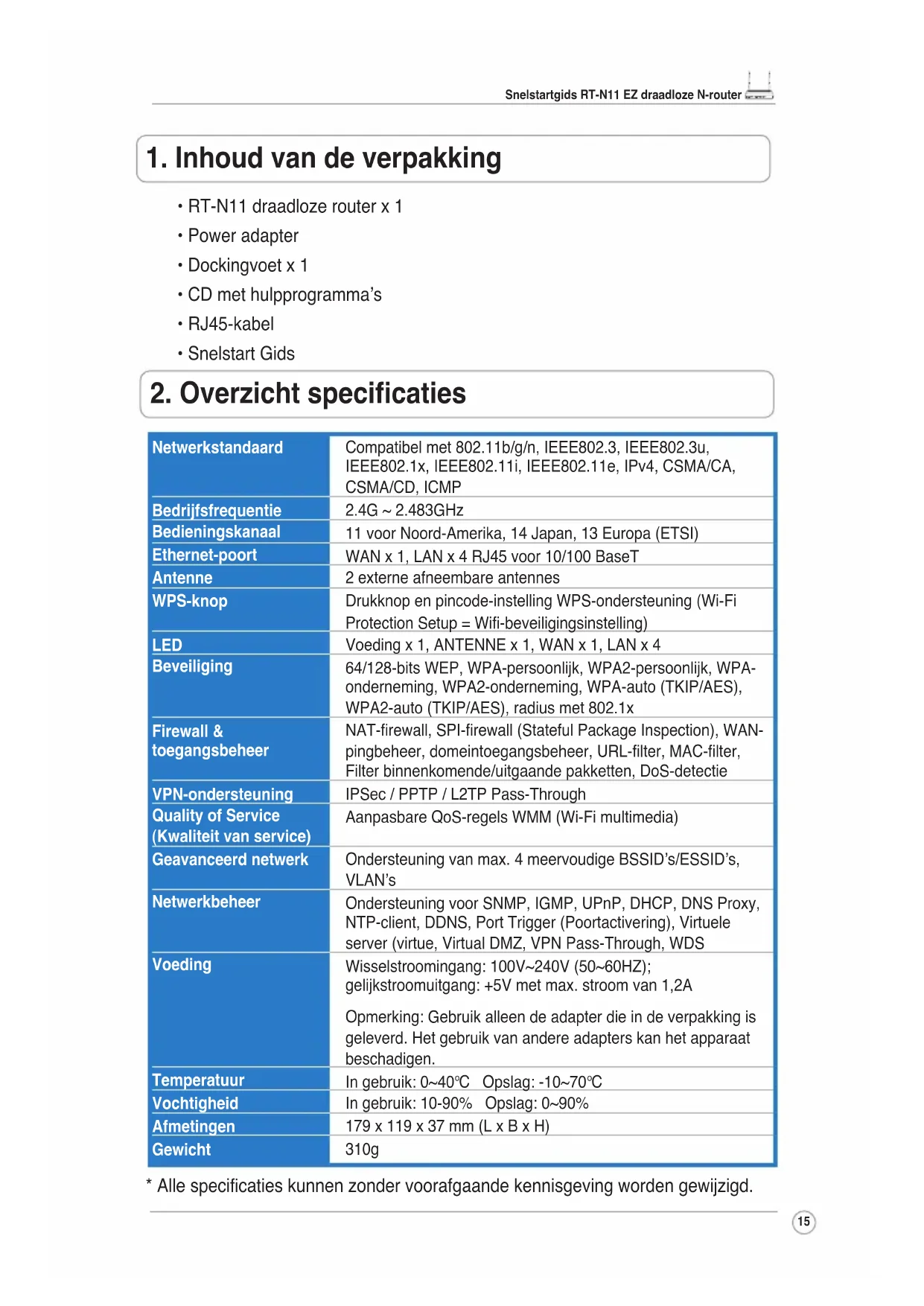

1. Inhoud van de verpakking

• CD met hulpprogramma’s

2. Overzicht specicaties

Compatibel met 802.11b/g/n, IEEE802.3, IEEE802.3u,

CSMA/CD, ICMP Bedrijfsfrequentie

11 voor Noord-Amerika, 14 Japan, 13 Europa (ETSI)

WAN x 1, LAN x 4 RJ45 voor 10/100 BaseT Antenne

64/128-bits WEP, WPA-persoonlijk, WPA2-persoonlijk, WPA-

onderneming, WPA2-onderneming, WPA-auto (TKIP/AES),

WPA2-auto (TKIP/AES), radius met 802.1x

Filter binnenkomende/uitgaande pakketten, DoS-detectie

IPSec / PPTP / L2TP Pass-Through

(Kwaliteit van service)

Aanpasbare QoS-regels WMM (Wi-Fi multimedia)

Ondersteuning van max. 4 meervoudige BSSID’s/ESSID’s,

Ondersteuning voor SNMP, IGMP, UPnP, DHCP, DNS Proxy,

server (virtue, Virtual DMZ, VPN Pass-Through, WDS Voeding

Wisselstroomingang: 100V~240V (50~60HZ);

gelijkstroomuitgang: +5V met max. stroom van 1,2A Opmerking: Gebruik alleen de adapter die in de verpakking is

geleverd. Het gebruik van andere adapters kan het apparaat

In gebruik: 10-90% Opslag: 0~90%

* Alle specicaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.Snelstartgids RT-N11 EZ draadloze N-router

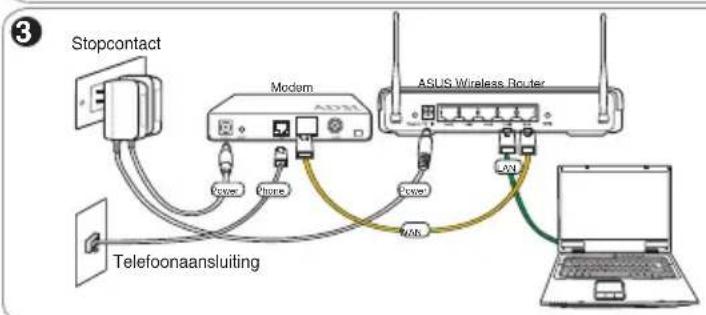

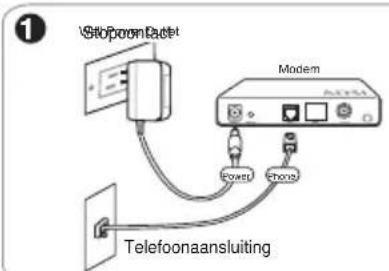

3. De ADSL-modem en draadloze router aansluiten

Gebruik alleen de adapter die in de verpakking is geleverd. Het gebruik

van andere adapters kan het apparaat beschadigen.

Het apparaat in de bovenstaande afbeelding is alleen als referentie

bedoeld. Raadpleeg uw verpakking voor het echte product. StopcontactTelefoonaansluitingStopcontactStopcontactTelefoonaansluitingSnelstartgids RT-N11 EZ draadloze N-router

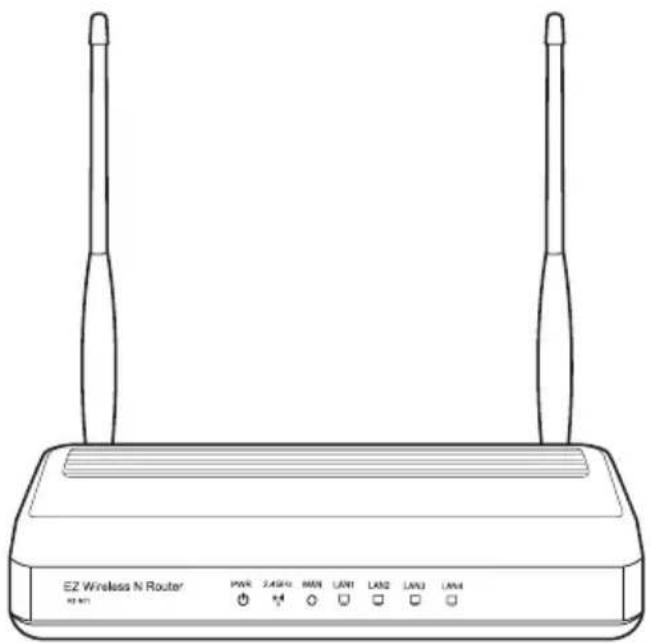

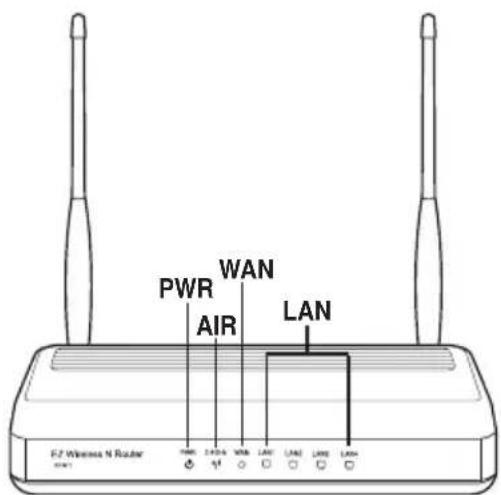

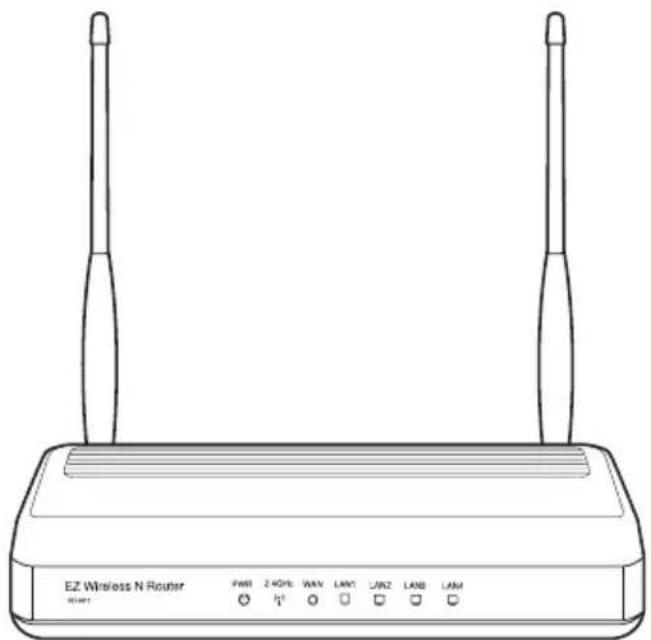

Langzaam knipperend Opnieuw instellen naar standaardmodus

Snel knipperend WPS-modus

AIR (draadloos netwerk)

Aan Draadloos systeem gereed

Knipperend Draadloze gegevens verzenden of ontvangen

WAN (wide area network)

Uit Geen voeding of geen aansluiting

Aan Fysieke verbinding met Ethernetnetwerk

Knipperend Gegevens verzenden of ontvangen via Ethernetkabel

LAN 1-4 (Local Area Network)

Uit Geen voeding of geen aansluiting

Aan Fysieke verbinding met Ethernetnetwerk

Knipperend Gegevens verzenden of ontvangen via EthernetkabelSnelstartgids RT-N11 EZ draadloze N-router

De ASUS RT-N11 draadloze router is met de juiste conguratie geschikt voor veel

applicaties. De standaardinstellingen van de draadloze router moeten eventueel worden

aangepast om te voldoen aan uw eisen; controleer dus, voordat u de ASUS draadloze router

in gebruik neemt, de basisinstellingen om zeker te weten dat ze voor uw omgeving juist zijn.

Voor de eerste conguratie wordt een draadverbinding aanbevolen om

mogelijke instelproblemen te vermijden die kunnen ontstaan door de onzekerheid van

een draadloze verbinding.

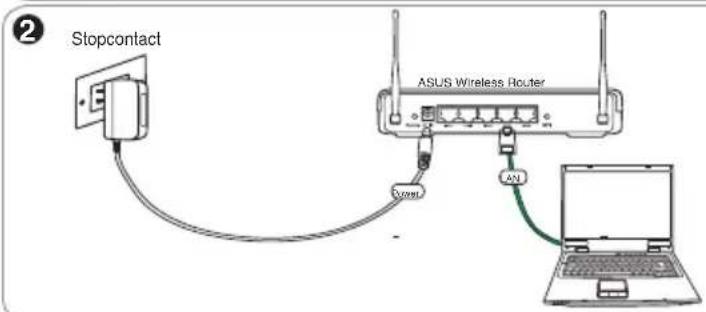

1) Bedrade verbinding

De RT-N11 draadloze router wordt geleverd met een Ethernet-kabel. Aangezien de ASUS

draadloze router een ingebouwde crossoverfunctie heeft, maakt het niet uit wat voor kabel

u gebruikt voor een bedrade verbinding. Steek het ene uiteinde van de kabel in de LAN-

aansluiting achterop de router en het andere in de Ethernet-aansluiting van de computer.

2) Draadloze verbinding

Om een draadloze verbinding tot stand te brengen , hebt u een WLAN-kaart nodig die

compatibel is met IEEE 802.11b/g/n. Zie de handleiding van de draadloze adapter voor de

aansluitprocedures. De standaard is dat de SSID van de ASUS draadloze router “default

” is (met kleine letters), codering is uitgeschakeld en een open systeemauthenticatie wordt

3) IP adres instellen

Om toegang te krijgen tot de RT-N11 draadloze router, moet u zorgen voor de juiste TCP/IP-

instellngen van de bedrade of draadloze clients. Geef de clients IP-adressen in hetzelfde

subnet als de RT-N11.

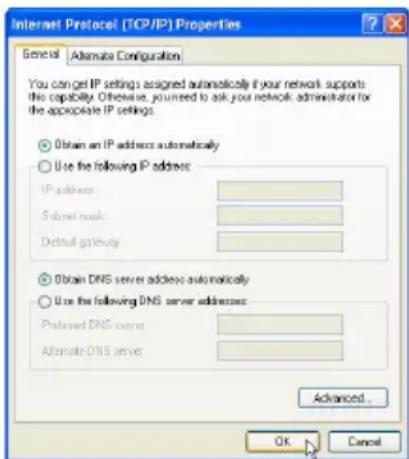

IP-adres automatisch verkrijgen

De RT-N11 draadloze router bevat DHCP-serverfuncties.

Hierdoor krijgt uw pc automatisch een IP-adres.

Voordat u de computer herstart, zet u

de draadloze router AAN en zorgt u ervoor dat hij

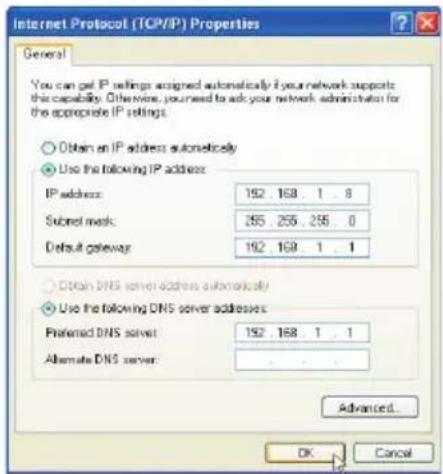

IP handmatig instellen

Om het IP-adres handmatig in te stellen, moet u de

standaardinstellingen van de ASUS draadloze router

• IP-adres 192.168.1.1

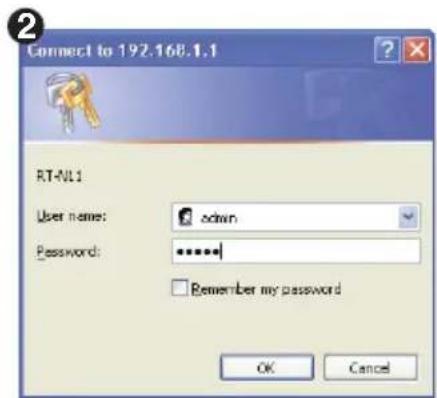

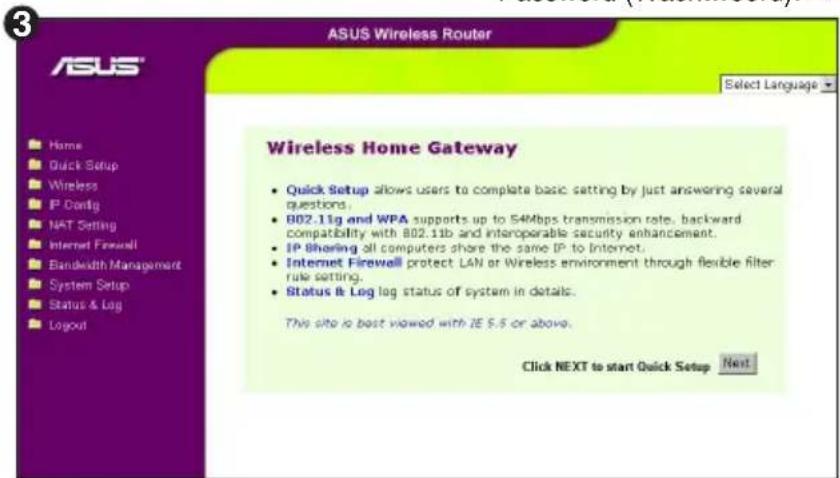

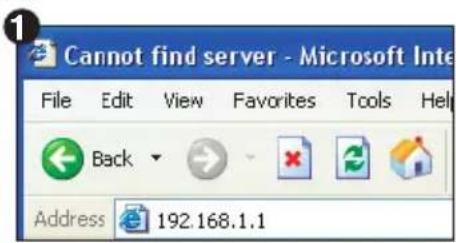

4. Eerste werkzaamhedenSnelstartgids RT-N11 EZ draadloze N-router 19 Om verbinding te maken met een handmatig toegekend IP-adres, moeten het adres van de computer en de draadloze router zich op hetzelfde subnet bevinden: • IP-adres 192.168.1.xxx (waarin xxx een getal is tussen 2 en 254 dat niet bij een ander apparaat in gebruik is)• Subnetmasker 255.255.255.0• Gateway 192.168.1.1• DNS: 192.168.1.1, of kies een reeds aanwezige DNS-server in uw netwerk.Standaardwaarden:User name ( Gebruikersnaam): admin Password (Wachtwoord): adminGeef in de webbrowser het volgende adres op: http://192.168.1.1Na het aanmelden ziet u de homepage van de ASUS draadloze router.De homepage toont links het menu om de belangrijkste waarden van de router in te stellen.

4) De draadloze router congureren

Volg onderstaande stappen om naar de webconguratie-interface van de RT-N11 te

gaan.Snelstartgids RT-N11 EZ draadloze N-router

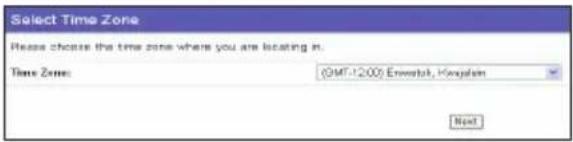

1. Selecteer de tijdzone en klik op

” te gaan. Volg de instructies om de ASUS

draadloze router in te stellen.

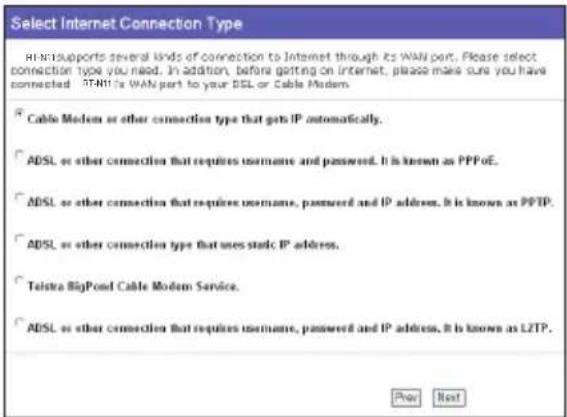

2. De draadloze router van ASUS

ondersteunt zes types ISP-services:

kabel, PPPoE, PPTP, statisch WAN IP,

Telstra BigPond en L2TP. Selecteer het

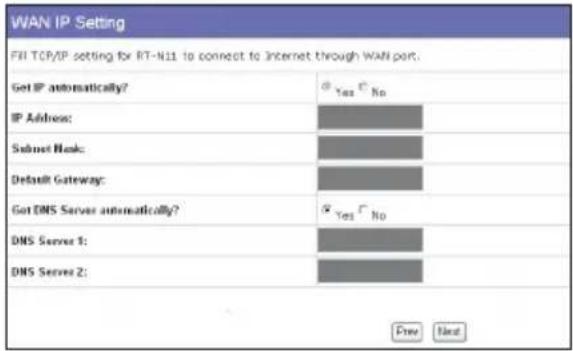

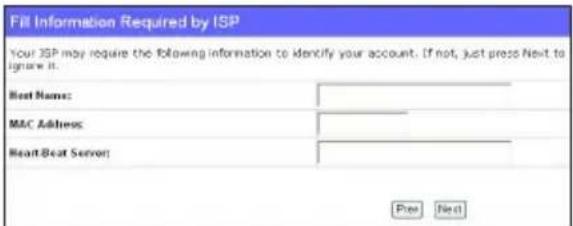

Gebruiker van kabel of dynamisch

IP Wordt uw internetdienst geleverd door

een kabelprovider, selecteer

Modem or other connection that gets IP

verbinding die automatisch een IP-

. Heeft uw internetprovider

u een hostname, MAC-adres en heartbeat-

server gegeven, vul deze gegevens dan

in op de pagina met instellingen. Zo niet,

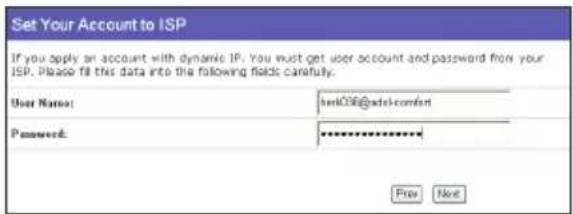

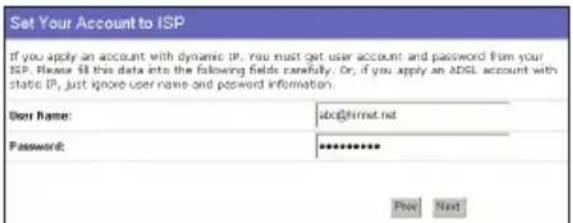

Gebruikt u een PPPoE-dienst,

dan ADSL connection that

requires username and password

(ADSL-verbinding waarvoor een

gebruikersnaam en wachtwoord nodig

. U moet de gebruikersnaam en het

wachtwoord, die u van de internetprovider hebt gekregen, invullen. Klik op

PPTP- of L2TP-gebruiker

Gebruikt u een PPTP-dienst, selecteer dan

ADSL connection that requires username,

password and IP address (ADSL-

verbinding waarvoor een gebruikersnaam,

wachtwoord en IP-adres nodig zijn)

moet de gebruikersnaam, het wachtwoord

en het IP-adres, die u van de internetprovider

hebt gekregen, invullen. Klik op

om verder te gaan. L2TP-

gebruikers moeten dezelfde instructies als

hierboven gebruiken.

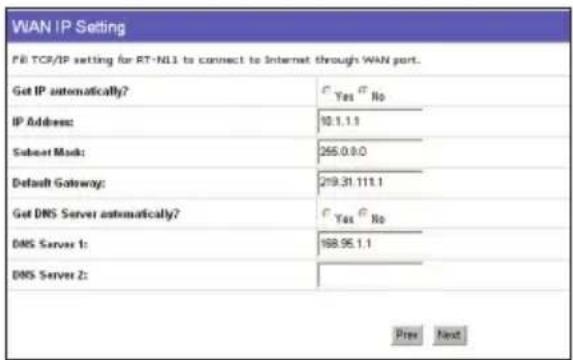

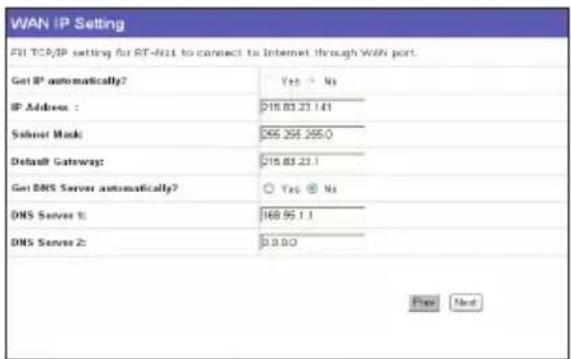

Gebruikt u ADSL of een ander

verbindingstype dat een statisch IP-

adres gebruikt, selecteer

or other connection type that uses

static IP address (ADSL of een ander

verbindingstype dat een statisch IP-

. U moet het IP-adres, het

subnetmasker en de standaardgateway, die

u van de internetprovider hebt gekregen,

invullen. U kunt zelf DNS-servers opgeven of

de DNS-gegevens automatisch verkrijgen.

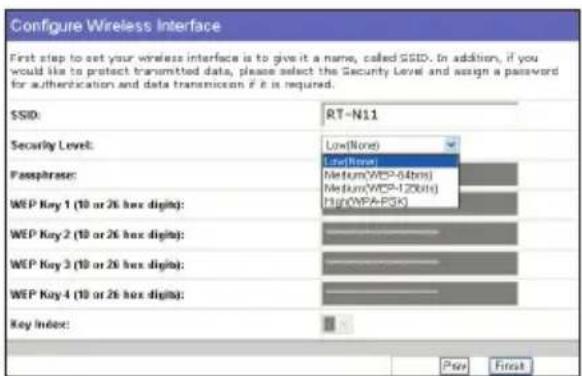

3. Nadat het instelling van het

verbindingstype is voltooid, moet u

uw draadloze interface instellen. Geef

uw draadloze router op met een SSID

(Service Set Identier). Dit is unieke

identicatie die wordt gekoppeld aan

pakketten die via het WLAN worden

verzonden. Dit kenmerk emuleert een

wachtwoord als een apparaat via het

WLAN verbinding probeert te maken met

de draadloze router.

Wilt u verzonden gegevens beschermen, selecteer dan een middelmatig of hoog

veiligheidsniveau om uw gegevens te versleutelen.

Alleen gebruikers met dezelfde WEP-sleutel kunnen verbinding maken

met de draadloze router. Er wordt gebruik gemaakt van 64-bits of 128-bits WEP-versleuteling.

Congureer de instellingen als Open Systeem/WEP in plaats van Gedeelde sleutel/WEP.

Alleen gebruikers met dezelfde WPA-sleutel kunnen verbinding maken met de

draadloze router. Er wordt gebruik gemaakt van TKIP-versleuteling.Snelstartgids RT-N11 EZ draadloze N-router

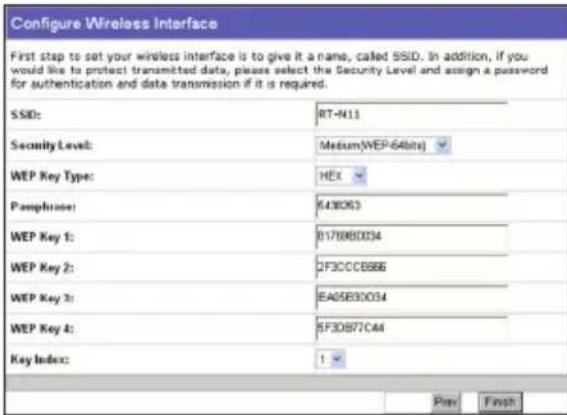

4. Voer vier sets WEP-sleutels in de

velden WEP Key (WEP-sleutel) in (10

hexadecimale cijfers voor WEP 64-bits,

26 hexadecimale cijfers voor WEP

128-bits). Voer een wachtwoordzin in

voor door het systeem gegenereerde

sleutels. Noteer de wachtwoordzin en de

WEP-sleutels en klik daarna op

Bijvoorbeeld, Selecteert u WEP 64bits

en geeft u 11111 als wachtwoord op, dan

worden de WEP-sleutels automatisch

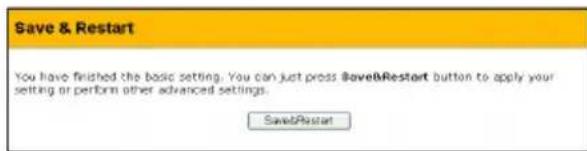

draadloze router te herstarten en de

nieuwe instellingen te activeren.

De WLAN-kaart congureren met de dienst WZC van Windows

Hebt u een ASUS draadloze kaart op de computer geïnstalleerd met hulpprogramma’s en

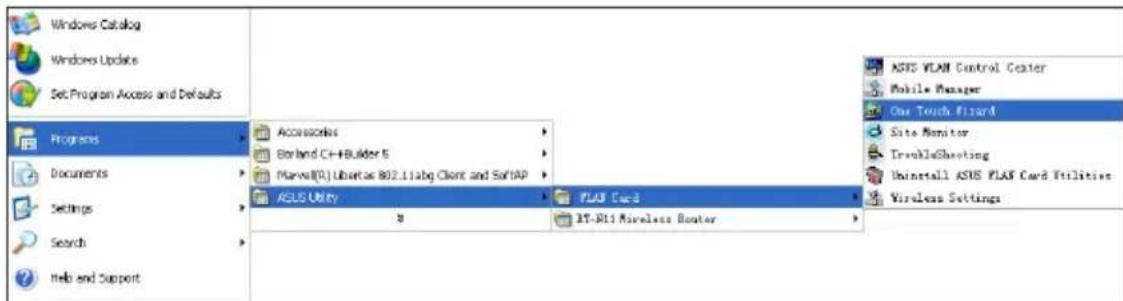

Start -> Programs (Alle programa’s) -> ASUS Utility->

WLAN Card -> One Touch Wizard

om het hulpprogramma One Touch Wizard.

6. Om vanaf een draadloze client verbinding te maken met de draadloze router, kunt u

de dienst Wireless Zero Conguration van Windows

gebruiken. Hebt u een draadloze

kaart van ASUS in de computer, dan kunt u de One Touch Wizard, die zich bevindt op de

meegeleverde cd, gebruiken voor de draadloze verbinding.Snelstartgids RT-N11 EZ draadloze N-router

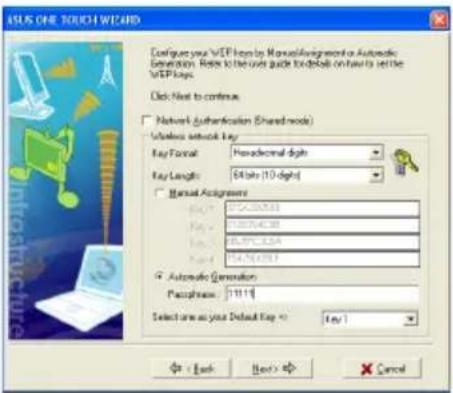

3) Stel de authenticatie en de codering

op de WLAN-kaart net zo in als op de

RT-N11. In de vorige stappen is de

Sleutellengte 64 bits, het wachtwoord

is 11111. Klik op Next (Volgende) om

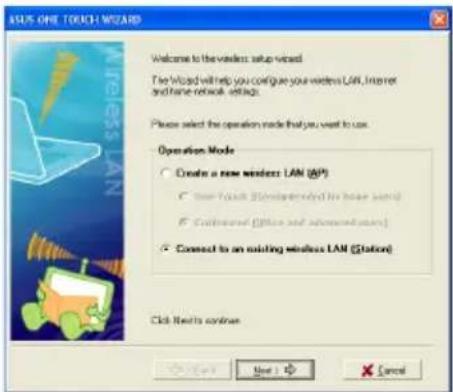

(Verbinden met een bestaand draadloos

LAN (station) en klik op Next (Volgende)

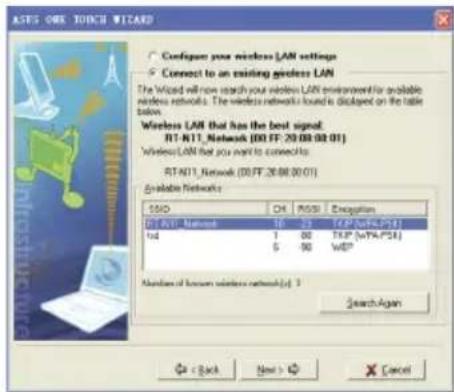

2) One Touch Wizard zoekt en toont de

beschikbare access-points in de lijst

Available Networks (Beschikbare

netwerken). Selecteer RT-N11 en druk

op Next (Volgende) om verder te gaan.

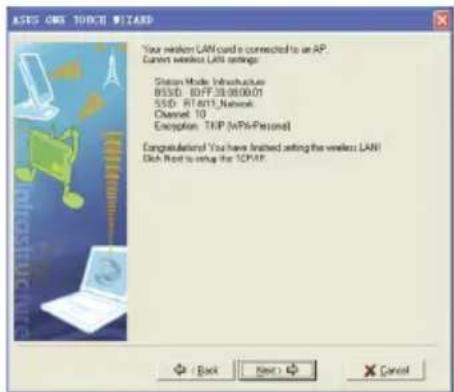

4) Het duurt een paar seconden voor de

draadloze kaart om verbinding te maken

met de RT-N11. Klik op Next (Volgende)

om TCP/IP op de WLAN-kaart in te

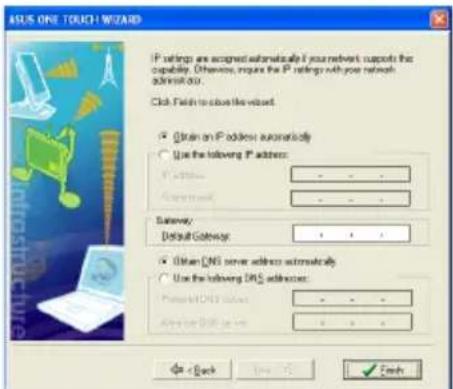

5) Voer het IP-adres van de WLAN-kaart

in, afhankelijk van uw netwerk. Is de

instelling voltooid, klik dan op Finish

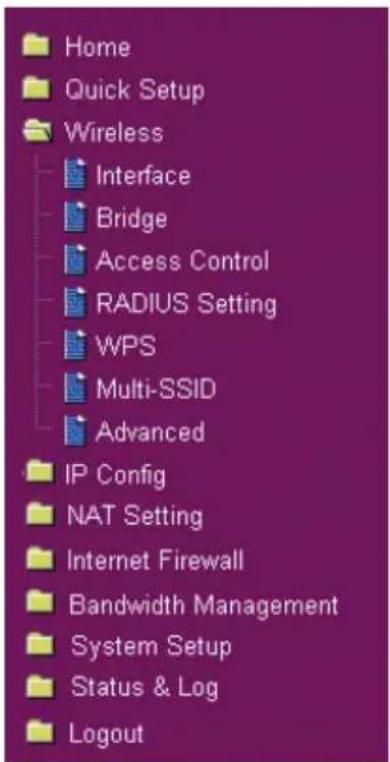

Geavanceerde kenmerken congureren

Om andere instellingen van de draadloze router

te bekijken en te veranderen, gaat u naar de

webconguratiepagina van de RT-N11. Klik op de regels

van het menu om een submenu te openen en volg de

instructies om de router in te stellen. U ziet tips als u met

de cursor over de objecten gaat. Zie de handleiding in de

meegeleverde cd voor gedetailleerde informatie.

De WLAN-kaart congureren met de dienst WZC van Windows

Gebruikt u een draadloze kaart die niet van ASUS is, dan kunt u een draadloze verbinding

maken met de dienst Wireless Zero Conguration (WZC) van Windows

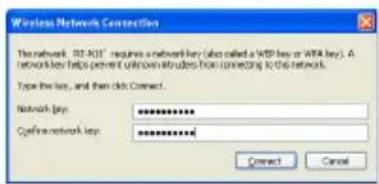

2) Geef de sleutel van 10 cijfers op die u

hebt ingesteld op de draadloze router

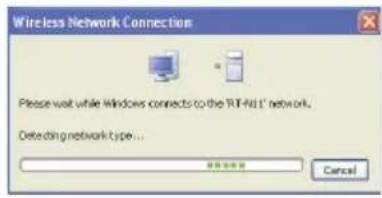

verbinding wordt in een paar seconden

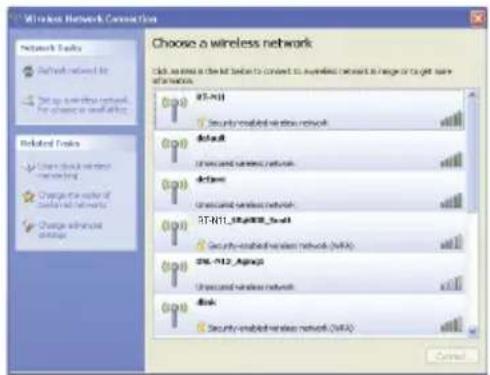

1) Dubbelklik op het draadloze

netwerkpictogram op de taakbalk om

de beschikbare netwerken te zien.

Selecteer de draadloze router en klik op
