BEDIENUNGSANLEITUNG LX910 LANDXCAPE

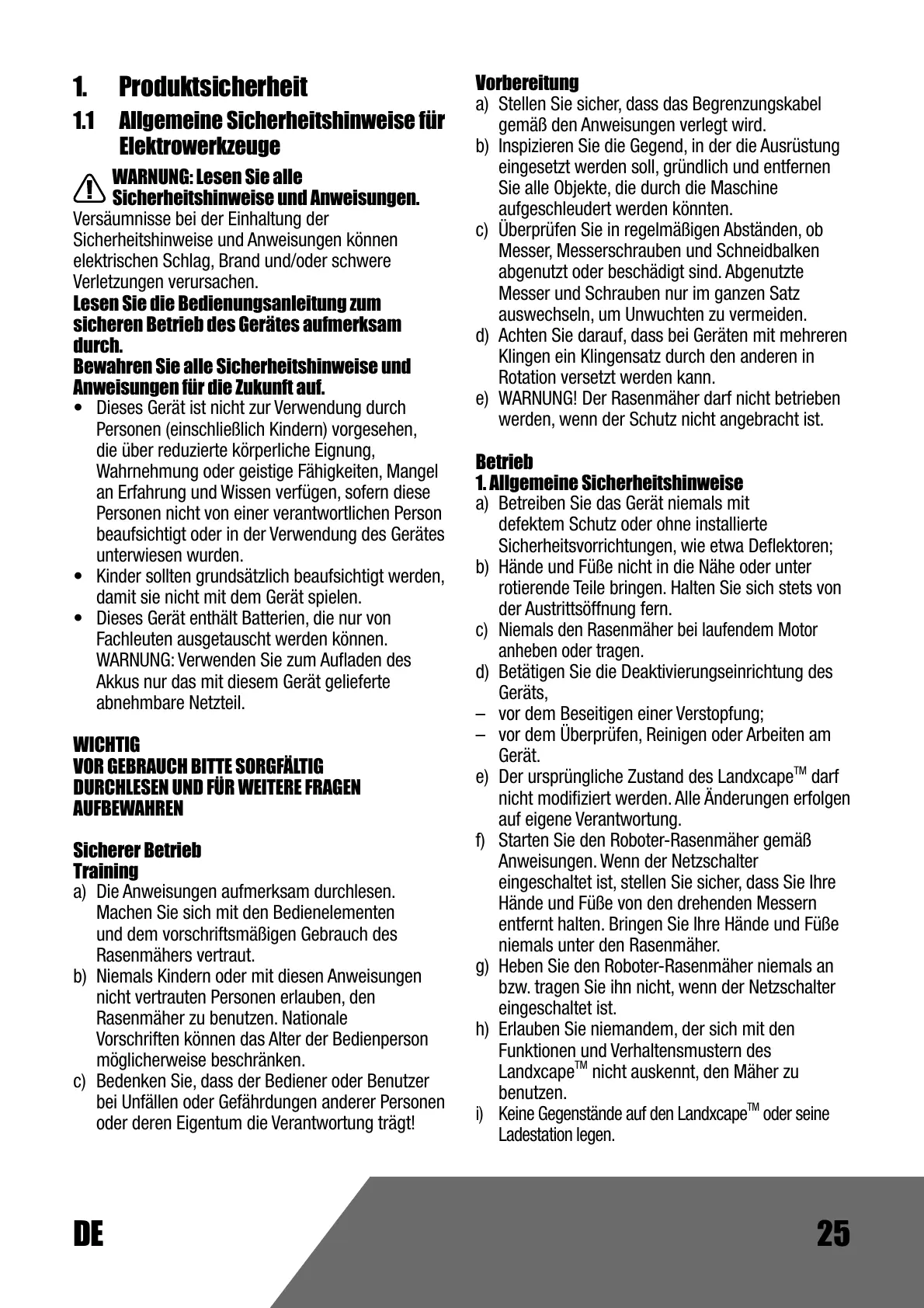

1. Produktssicherheit

1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.
• Kinder sollenn grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät speien.
• Dieses Gerät enthalt Batterien, die nur von Fachleuten ausgetauscht werden konnen. WARNING: Verwenden Sie zum Aufladen des Akkus nur das mit thisem Gerät gefelte abnehmbare Netzeil.

WICHTIG

VOR GEBRAUCH BITTE SORGFÄLTIG DURCHLESEN UND FÜR WEITERE FRAGEN AUFBEWAHREN

Sicherer Betrieb Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschrittsmäßigen Gebrauch des Rasenmahers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmacher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Bedenk den Sie, dass der Bediener oder Benutzer bei Unfallen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortung trag!

Vorbereitung

a) Stellen Sie sicher, dass das Begrenzungskabel gemäß den Anweisungen verlegt wird.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden können.
c) Überprüfen Sie in regelmäßigen Abständen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.
d) Achten Sie darauf, dass bei Geräten mit mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann.
e) WARNING! Der Rasenmacherarf nicht betriebenen werden, wenn der Schutz nicht angebracht ist.

Betrieb

1. Allgemeine Sicherheitshinweise

a) Betreiben Sie das Gerät niemals mit defektem Schutz oder ohne installierte Sicherheitsvorrichtungen, wie etwa Deflektoren;
b) Hände und Fuß nicht in die Höhe oder unter rotierende Teile bringen. Halten Sie sich stets von der Austrittsöffnung fern.
c) Niemals den Rasenmacher bei laufendem Motor anheiten oder tragen.
d) Betätigten Sie die Deaktivierungseinrichtung des Geräts,
- vor dem Beseitigen einer Verstopfung;
- vor dem Überprüfen, Reinigen oder Arbeiten am Gerät.
e) Der ursprüngliche Zustand des LandxcapeTM darf nicht modifiziert werden. Alle Änderungen erfolgen auf eigene Verantwortung.
f) Starten Sie den Roboter-Rasenmacher gemäß Anweisungen. Wenn der Netzschalter eingeschaltet ist, stellen Sie sicher, dass Sie ihre Hände und Fuß von den drehenden Messern entfernt halten. Bringen Sie ihre Hände und Fuß niemals unter den Rasenmacher.
g) Heben Sie den Roboter-Rasenmacher niemals an bzw. tragen Sieihn nicht, wenn der Netzschalter eingeschaltet ist.
h) Erlauben Sie niemandem, der sich mit den Funktionen und Verhaltensmustern des LandxcapeTM nicht auskennt, den Maher zu benutzen.
i) Keine Gegenstände auf den Landxcape™ oder seine Ladestation legen.

j) Wenn der Messerteller oder das Gehäuse defekt ist, darf der Landxcape™ nicht in Betrieb genommen werden. Das gleiche gilt für defekte Messer, Schrauben, Muttern oder Kabel.
k) Schalten Sie den Roboter-Rasenmacher stets aus, wenn dieser nicht verwendet wird. Der Roboter-Rasenmacher kann nur starten, wenn der Netzschalter eingeschaltet ist und der korrekte PIN-Code eingegeben wurde.
I) Halten Sie Hände und Fuß von den rotierenden Rasenmäherklingen fern. Halten Sie mit ihren Händen und Fuß stets einen sicheren Abstand zum Gehäuse ein, solange der Rasenmäher in Betrieb ist.
m) Vermeiden Sie die Nutzung der Maschine und deren Peripheriegeräten bei schlechtem Wetter, verbesserten wenn die Gefahr eines Blitzschlags.
n) Berühren Sie sich bewegende gefährliche Teile nicht, bevor diese vollständig zum Stillstand gekommen sind.
o) Bei Maschinen, die in öffentlichen Bereichen verwendet werden, müssen diese Warnschilder um den Arbeitsbereich der Maschine angebracht werden. Sie sollen den Inhalt des folgenden Textes zeigen:

WARNING! Automatischer Rasenmacher! Halten Sie sich von der Maschine fern!
eaufsichtigen Sie Kinder!

2. HINWEIS ZUM AUTOMATIKBETRIEB DES ROBOTERS

a) Den Landxcape™ niemals unbeaufsichtigt verwenden, wenn sich Personen – besonders Kinder – oder Haustiere in der Nähe aufhalten.

WARTUNG UND LAGERUNG

WARNING! Wenn der Rasenmacher umgedreht wird, muss der Netzschalter stets ausgeschelt werden. Der Netzschalter muss bei allen Arbeiten am Unterbau des Rasenmachers ausgeschaltet werden, beispiesweise bei der Reinigung oder beim Wechseln der Messer.

a) Stellen Sie den festen Sitz aller Schrauben, Muttern und Bolzen sicher, um zu gewährleisten, dass sich der Rasenmacher in einem betriebssicheren Zustand befindet.
b) Den LandxcapeTM einmal pro Woche kontrollieren und eventuell beschädigte oder verschlissene Teile austauschen.
c) Messer und Messerteller entsprechens sorgfältig auf Schäden untersuchen. Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen, um eine

Unwucht der rotierenden Teile zu vermeiden.

d) Verwenden Sie beim Austausch nur Original Messer.
e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerät. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflüssigkeit führen.
f) Tritt Batterieflüssigkeit aus, beseitigen Sie sie mit Wasser und einem neutralen Reinigungsmittel. Kommt sie mit Augen etc. in Kontakt,uchen Sie sofort einen Arzt auf.
g) Warten Sie den Roboter nach den Anweisungen des Herstellers.

Empfehlung

SchlieBen Sie die Maschine und/oder deren Peripheriegeräte nur an einen Speisestromkreis an, der über einen Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von nicht mehr als 30 mA verfügt.

Restrisiken

Um Verletzungen zu vermeiden, tragen Sie beim Wechseln der Klingen Schutzhandschuhe.

Transport

Für langere Transporte legen Sie den LandxcapeTM am besten in die Originalverpackung.

Für einen sicheren Transport vom oder innerhalb des Arbeitsbereichs:

a) Drücken Sie die STOP -Taste, um den Maher zu stoppen.
Sie wahlen den vierstelligen PIN aus, wenn Sie den Maher das ersten Mal benutzen.
b) Schalten Sie den Roboter-Rasenmacher immer aus, wenn Sie diesen tragen möchten.
c) Den Maher an seinem Griff vorne unter tragen. Halten Sie den Messerteller beim Tragen des Mabers vom Körperp verg.

Anforderungen andie HF-Exposition

Um die Anforderungen an die HF-Exposition zu erfüllen, sollte während des Betriebs des Geräts ein Abstand von mindestens 200 mm zwischen diesen Gerät und Personen eingehalten werden. Um die Konformität zu gewährleisten, wird der Betrieb bei einem Abstand unter 200mm nicht empfohlen. Die für diesen Sender verwendete Antenne darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender installiert werden.

Sicherheitshinweise bezieglich des Akkus im Werkzeug

a) Zellen bzw. Akku nicht zerlegen, öffnen oder zerdrücken.
b) Akku nicht kurzschreiben. Akkus nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwenden des Akkus ist diese von Metallgegenständen, wie etwa Buroklammern, Münzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen fernzuhalten, wo sich die Batterieiklemen berühren können. Das Kurzschreiben der Batterieiklemen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkus nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akku nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies Dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Akku sauber und trocken halten.
g) Nur mit dem von LandxcapeTM bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
h) Keinen Akku verwenden der nicht für den Gebrauch mit dem Gerät vorgesehen ist.
i) Akkus von Kindern fernhalten.
j) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
k) Ordnungsgemäß entsorgen.
I) Mischen Sie im Gerät keine Batterien unterschiedlicher Herstellung, Kapazität, Höhe oder Art.
m) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

Anforderungen an die Bedienungsanleitung für akkubetriebene Geräte

a) Der Betrieb theses Geräts unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerätarf keine schädlichen Interferenzen verursachen und
(2)这点 Gerät muss störsignalfest sein, einschließlich der Störungen, die einen unerwünschen Betrieb verursachen können.
b) Achtung: Änderungen oder Modifikationen an thisem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.
c) HINWEIS: Dieses Gerät verursacht und verwendet Hochfrequenznergie und kann diese ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, kann es störende Interferenzen beim Funkverkehr hervorrufen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls these Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schlieben Sie das Gerät an einen anderen Stromkreis an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Handler oder einen erfahrenen und geschulten Radio/TV-Fachmann, um Hilfe zubekommen.

1.2 Informationen zum Landxcape™

WARNING-Rasenmähroboter konnen bei unsachgemäßer Verwendung gefährlich sein.

Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie ihren Rasenmahroboter betreiben.

WARNING- Halten Sie einen Sicherheitsabstand wenn der Roboter-Rasenmahr in Betrieb ist.

WARNING - Betätigten Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheben.

WARNING - RASENMÄHROBOTERarf nicht als Transportmittel missbraucht werden.

Nicht im Feuer entsorgen

Wenn die Batterie unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen, was für das Ökosystem schädlich sein kann. Entsorgen Sie Altbatterien nicht über den Hausmüll.

Lithium-lonen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recyclelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringn. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.

Waschen Sie das Gerät nicht mit einem Hochdruckreiniger.

Gerat der Klasse III

Elektroprodukte * dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach *) Mänglichkeit zu einer Recyclingstelle gebracht werden. Ihrzuständigen Behörden oder ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

Lesen Sie die Bedienungsanleitung

Abnehmbare Versorgungseinheit

2. Komponenten

1. LADESTREIFEN
2. STOPPASTE
3. GRIFF ZUR EINSTELLUNG DER SCHNITTHOHE
4. REGENSENSOR
5. HINTERES ANTRIEBSRAD
6. MESSER
7. VORDERRAD
8. USB-SCHNITTSTELLE
9. AKLU
10. MESSERTELLER
11. GRIFF
12. EIN/AUS-TASTE
13. HOME-TASTE
14. KNOPF
15. START-TASTE
16. ANZEIGE
17. LADESTAPEL
18. LADESTATION
19. KONTAKTSTIFTE
20. NETZTEIL
21. HERINGE
22. BEGRENZUNGSKABEL
23. LADESTATION-BEFESTIGUNGSSCHRAUBEN
24. BEGRENZUNGSKABEL-ABSTANDLEHRE
25. INBUSSCHLUSSEL
26. VERBINDUNGSTUCK

Abgebildetes oder beschriebenes Zubehör führt teilweise nicht zum Lieferumfang.

Bestimmungsgemäß Gerbrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. Er ist zum früigen Mähen bestimmt – er hält ihren Rasen gesund und dieser wird gepflegter ausgehen als je zuvor. Je nach Groß des Rasens kann der Landxcape™ so programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt/arbeitet. Es ist nicht zum Graben, Reinigen oder Schneeräumen konzipiert.

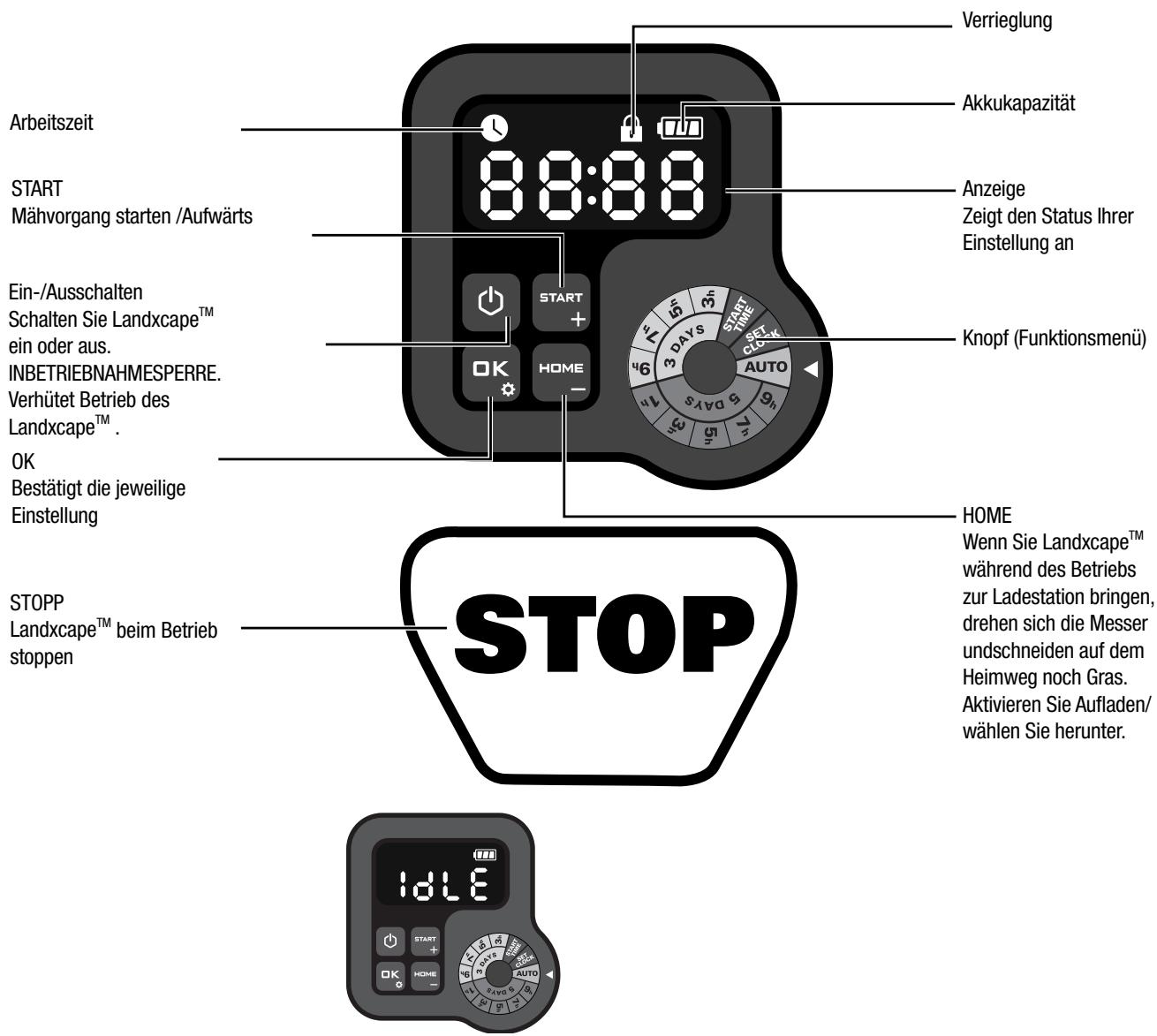

3. Bedienfeld

STANDBY: LandxcapeTM ist nicht in der Arbeitszeit.
RUHEZUSTAND: Das Symbol wird angezeigt. Landxcape™ ist voll aufgeladen und nicht in der Arbeitszeit.

Start

1) Nach der Installation des Begrenzungskabels können Sie den Landxcape™ Verlegen des Begrenzungskabels finden Sie im Installationsleitfaden).

verwenden (Informationen zum

2) Drücken Sie zuerst power on/off . Geben Sie bei der ersten Verwendung den voreingestellen PIN-Code 0000 ein, indem Sie viermal drücken, wenn die Zahl 0 blinkt. (Der PIN-Code kann geändert werden. Weitere Informationen finden Sie unter „4.3 Einstellungen") HINWEIS: Landscape™ wird automatisch ausgeschaltet, wenn keine Eingabe innerhalb 30 Sekunden nach dem Einsatzen empfangen wird. Wenn Sie dreimal einen falschen PIN-Code eingeben, wird der Alarm „di-di" ausgelöst und Landscape™ wird dann automatisch ausgeschaltet.
3) Drücken Sie auf + , drücken Sie dann auf , um mit dem Mähen zu beginnne.
4) Drücken Sie und dann um Landxcape zur Ladestation zu bringen, wobei sich die Messer drehen undschneiden auf dem Heimweg noch Gras. Der Landxcape wird kontinuierlich arbeiten, bis der Akku schwach ist. Anschliebend fahr er zurück zur Ladestation. Sobald der Ladevorgang beendet ist, wird der Landxcape gemäß Zeitplan den Mähvorgang automatisch fortsetzen oder in der Ladestation bleiben.

HINWEIS: Wenn Landxcape™ eingeschaltet wird, werden alle Lichter der Anzeige angemacht und dann ausgemacht. Prufen Sie, ob irgendein Licht beschädigt ist. Es wird empfohlen, die Anzeige mit Händen abzuschirmen, wenn die Umgebung zu hell ist.

4. Wissenswertes zu ihrem Landxcape™

Herzlichen Glückwunsch zum Kauf ihren neuen Landxcape™ und willkommen in der komfortablen Welt des automatischen Mähens. Nun möchten wir Ihnen zeigen, wie ihr Landxcape™ Funktioniert und „denkt".

4.1 Wie weiß mein Landxcape™, wo er mAHen soll?

Der Landxcape™ wählte seine Richtung nach dem Zufallsprinzip. Dadurch sorgt das Gerät davon, dass der Rasen gleichmäßig gemäht wird und keine auffälligen Mahspenuten entstehen (Siehe Abb. A).

4.2 Wie weiß mein Landxcape™, wohin er fahren soll?

Ihr Landxcape™ kann vollig selbstständig arbeiten. Der Landxcape™ weiß, wenn er zu seiner Ladestation zusückkehren muss, um aufgeladen zu werden. Er erkennt einsetzenden Regen und kann selbst stoppen, wenn er ein Problem erkennt. Er weiß auch, wie er anhalt, zusückfahr und dann umdrecht, wenn sein Weg durch ein anderes Objekt blockiert wird. Der Landxcape™ stoppt auch die Messerteller automatisch, sobald er angehoben wird, um Unfallen vorzubeugen.

A. Ladestation finden

Wenn Ihr LandxcapeTM aufgeladen werden muss, stoppt er das Mahlen und folgt dem Begrenzungskabel gegen den Uhrzeigersinn zurück zur Ladestation.

B. Regensensor

Der LandxcapeTM hat einen Regensensor auf der Seite, der Regentropfen registriert und den LandxcapeTM anweist, mit dem Mähen aufzuhoren und den Begrenzungsdraht entlang zurück zur Ladestation zu folgen. (Siehe Abb. B)

Der Landxcape™ wird das Mühen nach Ablauf der Verzögerungszeit fortsetzen; die standardmäßige Verzögerungszeit beträgt 180 Minuten. Sollten die Regensensoren Nass werden, so kehrt der Landxcape™ zurück in seine Docking-Station. Wenn die Regensensoren trocken sind, beginnt Landxcape™ mit dem Countdown der Verzögerungszeit. Wenn Sie eine Regenverzögerung beenden möchten, trocknen Sie den Sensorbereich und führen Sie einen Leistungszyklus über den Hauptschalter durch. Wenn der Leistungszyklus durchgeführt wurde; Sie können das Gerät dazu wieder in Betriebnehmen.

C. Begrenzungskabel erkennen

Der Landxcape™ hält sich grundsätzlich an die vom Begrenzungskabel vorgegebenen Grenzen; dazu setzt er spezielle Sensoren an seiner Vorderseite ein. (Siehe Abb. C).

D. Beim Mähen stoppen und wieder starten (Siehe Abb. D, E1, E2)

Um mit dem Mähen zu beginnen, drücken Sie die EIN/AUS-Taste und geben Sie den PIN-Code ein. Drücken Sie auf smn , drücken Sie dann auf . Wenn Sie den Landscape™ beim Mähen stoppen möchten, drücken Sie einfach die Zugangstaste am Oberteil.

Falls der Landxcape™ erkennt, wird er eine Fehlermeldung auf dem Display ausgegeben. Für Informationen zu Fehlermeldungen, siehe 9. Fehlermeldungen. Und der Landxcape™ schaltet sich aus, wenn er vom Benutzer innerhalb von 20 Min. keine Rückmeldung erhalten.

Betrieb wieder aufnehmen:

• Drücken Sie auf START, drucken Sie dann auf OK
  Der LandxcapeTM beginnt jetzt mit dem Mahren!

4.3 Einstellungen

Verwenden Sie vor dem ersten Start von Landxcape™ einen normalen Rasenmacher oder Trimmer, um das Gras auf eine Höhe von 6 cm oder weniger zu schreiben.Stellen Sie dann die Schnitthöhe von Landxcape™ auf die maximale Einstellung (6 cm) für den ersten Schnitt ein. Sie können das Programm manuell einstehen, indem Sie den Knopf drehen.

HINWEIS: Landxcape™ ruft die Standby-Section auf, Wenn Landxcape™ innerhalb weniger Sekunden keine Eingaben vom Benutzer erhalten, wird die Standby-Section aufgerufen.

Nur als Referenz

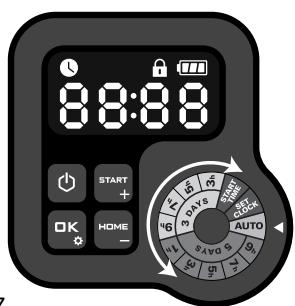

Wie in der Abbildung oben gezeigt, können Sie den Knopf im und gegen den Uhrzeigersinn drehen.

Beachten Sie den Pfeil auf der rechten Seite des Knopfes, der auf die ausgewählte Funktion zeigt.

[1] PIN-Codeändern

Halten Sie zum Ändern des PIN-Codes 5 Sekunden lang beiden Tasten

& gleichzeitig gedrückt. Das Icon 已 blinkt und „Old P in" rolt blinkend. Danach blinkt die erste Zahl. Verwenden Sie oder

HOME , um den alten PIN-Code einzugeben, und drücken Sie 6k zur Bestätigung. Die nachste Zahl blinking und verwenden Sie thiselbe Methode, um andere Zahlen zu verversständigen. Dann rollt, P In binkend, die erstige Zahl blinkt und wahlen Sie mit + oder HOMe die gewünschte Zahl aus und drucken Sie 6k zur Bestätigung. Die nachste Stelle blinkt. Auf derselben Weise wahlen Sie die anderen Stellen. Der neue PIN-Code lautet beispelsweise 0326. Danach blinkt, P In4 rollend und die ersten Stelle blinkt erneut. Auf derselben Weise geben Sie den neuen PIN-Code ein (von dieser dem Beispiel 0326). Auf der Anzeige blinkt dann, P In 0326. Ihr PIN-Code wird erfolgreich geändert.

Nur als Referenz

Nur als Referenz

Standby-Seite

[2] Stellen Sie Jahr, Datum und Uhrzeit ein

Die Einstellung von Jahr, Datum und Uhrzeit ist obligatorisch. Wenn Sie diese Elemente nicht einstellen, beeinfusst dies die Zeitplanung in der folgenden Einstellung. Diese Elemente sollen in der Reihenfolge von Jahr, Datum und Uhrzeit eingestellt werden.

Drehen Sie den Knopf für die Jahreinstellung auf SET CLOCK . Das Symbol

und eine Zahl blinken auf dem Display, z. B. 20 21. Verwenden + oder wahlen Jahresinstellung zu bestätigten und beenden.

Nur als Referenz

Gleichzeitig blinkt das Symbol erneut und das Datum wird angezeigt, z. B.0929, d.h. 29. September. Wenn 09 blinkt, verwenden oder

HOMS wahlen Sie die Ziffer und drucken Sie zur Bestätigung. Dann blinkt die Ziffer 29. Auf derselben Weise wahren Sie die Ziffer und drucken zur Bestätigung der Einstellung vom Datum.

Nur als Referenz

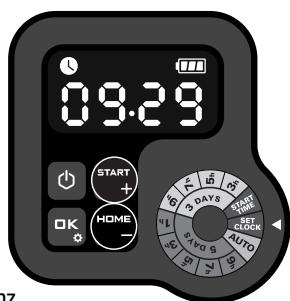

Gleichzeitig blinkt das Symbol und die Uhrzeit wird angezeigt, zum Beispiel 408. Wenn 4 blinkt, verwenden START oder HOME wahlen Sie die Ziffer und drücken Sie zur Bestätigung. Wenn 8 blinkt, verwenden oder wahlen Sie die Ziffer und drücken Sie zur Bestätigung. Damit ist die Zeiteinstellung abgeschlüssen und LandscapeTM öffnet die Standby-Seite.

[3] Startzeit einstellen

Die Standardstartzeit des Rasenmachers ist 09:00 Uhr und kann jederzeit durch Drehen des Knopfas auf geändert werden. Nach Auswahl der Startzeit zeigt das Display die Standardstartzeit (09:00) an. Das Symbol und die Nummer blinken auf dem Display. Wenn blinkt, wahlen Sie die Nummer mit START oder HDM aus und drücken Sie zur Bestätigung OK . Dann blinkt OK, wahren Sie die Nummer auf dieselbe Weise aus und drücken Sie zur Bestätigung OK . Nachdem die Startzeit eingestellt wurde, ruft LandxcapeTM die Standby-Section auf. Wenn Sie beispiselsweise die Startzeit mit der obigen Methode auf 10:30 einstehen, beginnt LandxcapeTM um 10:30 mit dem Trimmen.

Nur als Referenz

Standby-Seite

[4] Arbeitsplan entwickeln

Option 1. AUTO (Empfohlener Arbeitsplan basierend auf regionalen Einstellungen)

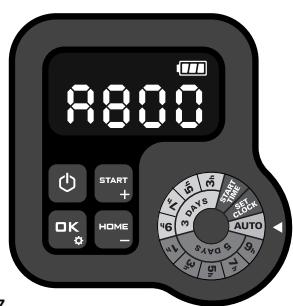

Drehen Sie den Knopf auf Auto. Zum Beispiel 800. Die Nummer blinkt. Verwenden Sie START oder HOME, um die gewünschte Rasenfläche auszuwahlen, und drücken Sie dann zur Bestätigung OK

Nur als Referenz

In der folgenden Tabelle sind die Standardarbeitszeiten von Landxcape™ aufgeführrt:

Zeitplan

Bereich (M2)	Sonntag	Montag	Dienstag	Mittwoch	Donnerstag	Freitag	Samstag
50	/	/	Arbeit *	/	/	Arbeit *	/
100	/	Arbeit *	/	Arbeit	/	Arbeit *	/
150	/	Arbeit *	/	Arbeit	/	Arbeit *	/
200~1000**	/	Arbeit *	Arbeit	Arbeit	Arbeit	Arbeit *	/

• Das Gewindeschneiden erfolgt beim ersten Mähen des Tages.
  ** In dieserm Fall untersuchen sich die Arbeitszeiten von Montag bis Freitag. Sie variiert je nach eingestelltem Bereich.

Option 2. Stellen sie den arbeitsplan manuell

Die Arbeitszeit kann einfach durch Drehen des Knopfes eingestellt werden.

Drehen Sie den Knopf, um die gewünschte Arbeitszeit auszuwahlen.

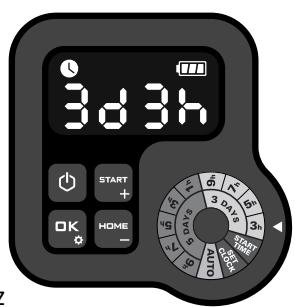

Zum Beispiel "3d3h", was bedeutet, dass LandxcapeTM an 3 Tagen (Montag, Mittwoch und Freitag) arbeitet und 3 Stunden am Tag dauert. Hinweis: Lassen Sie die Arbeitszeit auf dem Knopf eingestellt, und Ihr LandxcapeTM arbeitet darauf basierend zyklisch.

Wenn beispelssweise die Startzeit auf 10 Uhr und die Arbeitszeit auf 3 bis 3 Stunden eingestellt ist, wird Landxcape™ am Montag, Mittwoch und Freitag zyklich von 10 bis 13 Uhr gekürzt. Wenn Landxcape™ am

Dienstag um 14 Uhr gestartet wird, wird Landxcape™ nuromal gekürzt.

LABELLE 1
Zeitplan von 3 Tage

Zeit/pro Tag	Sonntag	Montag	Dienstag	Mittwoch	Donnerstag	Freitag	Samstag
3 h	/	Arbeit *	/	Arbeit	/	Arbeit *	/
5 h	/	Arbeit *	/	Arbeit	/	Arbeit *	/
7 h	/	Arbeit *	/	Arbeit	/	Arbeit *	/
9 h	/	Arbeit *	/	Arbeit	/	Arbeit *	/

Nur als Referenz

LABELLE 2
Zeitplan von 5 Tage

Zeitpro Tag	Sonntag	Montag	Dienstag	Mittwoch	Donnerstag	Freitag	Samstag
1 h	/	Arbeit*	Arbeit	Arbeit	Arbeit	Arbeit*	/
3 h	/	Arbeit*	Arbeit	Arbeit	Arbeit	Arbeit*	/
5 h	/	Arbeit*	Arbeit	Arbeit	Arbeit	Arbeit*	/
7 h	/	Arbeit*	Arbeit	Arbeit	Arbeit	Arbeit*	/
9 h	/	Arbeit*	Arbeit	Arbeit	Arbeit	Arbeit*	/

• Das Gewindeschneiden erfolgt beim ersten Mähen des Tages.

Nur als Referenz

Hinweis: Drücken Sie während des Betriebs gemäß Arbeitsplan [HOME] und [OK], um Landxcape™ zu zwingen, die Arbeit des Tages zu beenden.

4.4 Wie gut maht der Landxcape™ das Gras?

Die Mähzeiten sind für jeder Rasen entsprechlich, abhängig von den nachfolgenden erwähnten Faktoren. Experimentieren Sie ein weniger mit der Zeit, die Sie Ihr Umwandelstemt tätig zum Mähen zugestehen, bis Sie die perfekte Vorgabe gefunden haben.

Ihr Landxcape™ kann Flächen unterschiedlicher Größen mühen; die exakte Fläche hangt natürlich von verschiedene Faktoren ab – beispisseweise:

Art und Wachstumsgeschwindigkeit des Rasens
Scharfe der Messer
Feuchtigkeit
Umgebungstemperatur
Art und Anzahl der Hindernisse im oder auf dem Rasen

Anders als weitere andere Mäher verwendet der Landxcape™ ein seitliches Ladesystem, sodass viel umliegenden Gras geschritten werden kann. Zusätzlich erfolglichen Löscher auf der Unterseite der Ladestation, dass das Gras hindurch wachsen kann und zu einem eleganten Erscheinungsbild beiträgt.

Die Schnitthöhe des Landxcape™ kann eingestellt werden. Bevor Sie Ihren Landxcape™ zum ersten Mal starten, sollen Sie das Gras mit ihrem Handrasenmáher bis zu einer Höhe von hochstens 6 cm abschneiden. Stellen Sie dann die Schnitthöhe Ihres Landxcapes auf seinen maximalen Wert (6 cm) ein, wenn Sie zum ersten Mal mAHen. (Siehe Abb. F) Ihr Landxcape™ mächt am besten bei trockenem Wetter. Außerdem ist es möglich, Ihr Landxcape™ an den regnerischen Tagen in Betrieb zu halten, solange der Rasen fest ist. Überprüfen und reinigen Sie ihren Rasenmáher regelmäßig.

Ihr Landxcape™ fürchtet Gewitter. Schützen Sie den Landxcape™ bei Gewittern, indem Sie den Stecker der Ladebasisziehen, das Begrenzungskabel trennen und damit sorgen, dass sich der Landxcape™ nicht aufladen davon.

Ihr Landxcape™ liebt Rasenmähen; vor allem dann, wenn Sie seine Messer stets in gutem Zustand halten. Der Landxcape™ kann eine Menge Dinge ganz allein erledigen - allerdings benötigt er manchmal ihre Hilfe, damit er sich nicht selbst verletzt.

• Lassen Sie den Landxcape™ niemals über Kies fahren.
• Entfernen oder blockieren Sie Hindernisse, an denen der Landscape™ aus Versehen hochklettern und seine Messerscheibe beschädigen können.
• Befreiern Sie ihren Rasen von samtlichen Abfallen und Fremdkörpersn.

5. App (nur bei bestimten Modellen,itte sehen Sie in die technischen Daten und Konformitätserklarung)

Ihr Landxcape™ kann mit einem Smartphone gekoppelt werden. Über die Landxcape™ App für Ihr Smartphone können Sie die allgemeinen Einstellungen des Landxcape™ändern sowie den Maschinenstatus und Fehlermeldungen anzeigen halten.

Checkliste vor dem Koppeln der App mit dem LandxcapeTM Schritt 1: Prifen Sie Ihr Smartphone

1. Vergewissern Sie sich, dass Ihr Smartphone mit einem 2,4 GHz-Netz verbunden ist, nicht mit einem 5 GHz-Netz.

Beispiel:

1. Vergewisern Sie sich, dass auf Ihr Smartphone die aktuellste Version der App installiert ist.

Schritt 2: Prifen Sie Ihrren Landxcape™

1. Vergewisern Sie sich, dass der Landscape™ mit dem gleichen Router wie Ihr Smartphone verbunden ist.
2. Vergewissern Sie sich, dass auf Ihrlem Landxcape™ die aktuellste Firmwareversion installiert ist.
3. Vergewissern Sie sich, dass der Abstand zwischen ihrem Landxcape™ und dem Smartphone bei der Kopplung so gering wie möglich ist (weniger als 3 Meter).
4. Vergewissern Sie sich, dass der Abstand zwischen ihrem Landxcape™ und dem Router bei der Kopplung so gering wie möglich ist (weniger als 3 Meter).

Schritt 3: Prifen Sie ihren Router

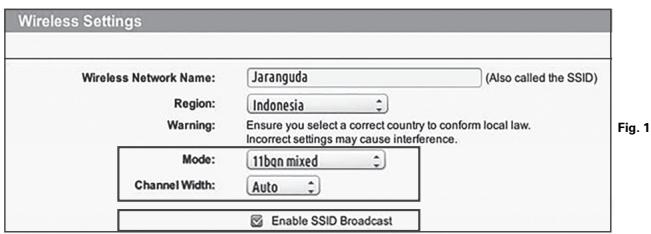

1. Vergewissem Sie sich, dass Ihr Router mit 2,4 GHz oder 2,4 GHz und 5 GHz arbeitet, und aktivieren Sieitte das 2,4 GHz-Frequenzband.
2. Vergewissern Sie sich, dass der 802.11 WLAN-Modus des Routers b/ g/n gemisch ist. (siehe Abb. 1)
3. Vergewissern Sie sich, dass der Routerkanal/die Bandbreite der WLAN-Einstellung auf Auto oder 20M oder 20M gemischt 40M gestellt ist. (siehe Abb. 1)
4. Vergewissern Sie sich, dass die Funktion SSID-Broadcast aktivieren des Routers eingeschelt ist, wenn Sie die Maschine mit der APP verbinden. Nach erfolglicher Verbindung können Sie die Konfiguration schreiben. (siehe Abb. 1)

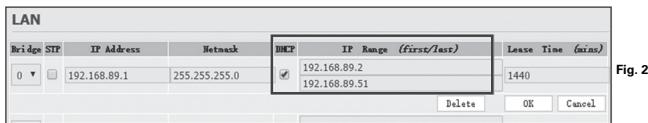

1. Stellen Sie sicher, dass die DHCP-Funktion aktiviert ist. (siehe Abb. 2)

1. Wenn Sie einen „FritzBox“-Router besitzen, aktivieren Sieitte die Option „Kommunikation zwischen Geräten im gleichen Netzwerk erfolglichen“ in den Einstellungen.

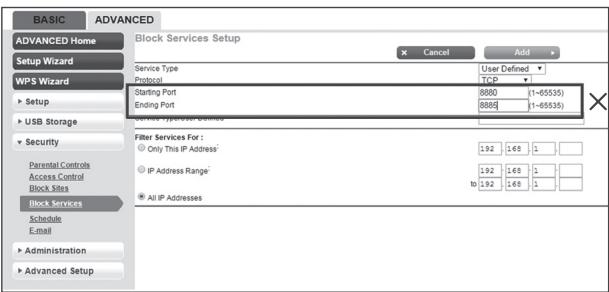

2. Vergewissem Sie sich, dass der Port 8883 TCP offen ist. Wenn dieser blockiert ist (Siehe Abb. 3),ändern Sieitte die Einstellung.

Fig. 3

Smartphone mit Ihrlem Landxcape™ koppeln:

Schritt 1: Laden Sie die Landxcape™ App herunter, scannen Sie den folgenden QR-Code, oder laden Sie die App aus dem aus dem Play Store (Google-Android), AppleStore (Apple-iOS) oder von unserer Website www.landxcape-robotics.com herunter.

Schritt 2: Halten Sie 3 Sekunden lang gedrückt, bis das Symbol blinkt. Verwendten Sie START oder HOME , um das Symbol zu wahlen; drücken Sie zum Bestätigten auf DK

Nur als Referenz

Schnitt 3: Starten Sie die Landxcape™ App und befolgen Sie die Anweisungen, um eine WLAN-Verbindung herzustellen.

*Die Seriennummer befindet sich wie abgebildet auf der Rückseite des Landxcape™. (siehe Abb. Q)

GETIT ON Google Play

Downloaded App S

HINWEIS:

1. Wenn die WLAN-Verbindungsdaten geändert wurden, muss der Landxcape™ gemäß Schritt 3 zurückgesetzt werden.
2. Wenn sich der LandxcapeTM in einem Bereich mit schwachem oder keinem WLAN-Signal befindet, werden die von der mobilen App gesendeten Befehlsanweisungen ggf. nicht sofort ausgefuhrt. Der LandxcapeTM wird die Anweisungen erhalten, wenn er in einen Bereich mit gutem WLAN-Signal zurückkehrt.
3. Um ein starkes WLAN-Signal zur Gewährleistung einer stabilen Verbindung sicherzustellen, sollenn WLAN-Extender installiert

werden, um Bereiche mit schwachem oder keinem Signal abzudecken.

6. Grundlegendes zum Begrenzungskabel 6.1 Begrenzungskabel abstecken

Mit der Begrenzungskabel-Abstandlehre schaffen Sie den richtigen Abstand zur Rasenkante (mehr als 26cm). Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Falls Ihr Nachbar bereits einen Landxcape™ nutzt, müssen Sie einen Abstand von mindestens 1m zwischen ihrem Begrenzungskabel und dem des Nachbarn einhalten.

Das Begrenzungskabel muss die Fläche, die gemäß werden soll, exakt umschlieben. Ihr Landxcape™ kommt durcheinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stöhrt, die nicht zur Mähfläche gehören (Siehe Abb. G). Wenn nach dem Umschlieben der Mähfläche noch Begrenzungskabel übrig sein solte, schneiden Sie das überschüssige Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschreiben ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss möglich ist, ohne wieder einen Teil des Kabels ausgraben zu müssen.

6.2 Begrenzungskabel eingraben

Wenn Sie das Begrenzungskabel eingraben möcht, es wird empfohlen, dass Sie zuerst den Begrenzungsdraht im Rasen festpflocken, damit Sie gegebenenfalls leicht Anpassungen vornehmen konnen. Wenn Sie den Begrenzungsdraht fertig installiert haben, wird empfohlen, dass Sie den Landxcape™ bitten, dem Begrenzungsdraht zu folgen, indem Sie auf und drücken. Dadurch kann sich der Landxcape™ an seine neue Umgebung gewöhnen.

Wenn Sie zusehen, wie der Landxcape™ die Ladestation ansteuert, konnen Sie anschließlich Änderungen an der Route des Begrenzungsdrahts vornehmen, um für ein störungsfreies Verfolgen des Begrenzungsdrahts durch den Landxcape™ zu sorgen, wenn dieser die Ladestation ansteuert. Es wird sichergestellt, dass er erfolgreich mit der Ladestation arbeitet, bevor der Begrenzungsdraht eingegeben wird.

6.3 Zusammenfugen des Begrenzungskabels

Verwenden Sie eine Verbindung, wenn das Begrenzungskabel verlangert und zusammengeführten werden soll. Dies ist wasserdicht und garantiert eine verlüssliche elektrische Verbindung.

Geben Sie beiden Kabelenden in eines der drei Löscher der Verbindung. Stellen Sie safer, dass die Drähte vollständig in der Verbindung stecken, sodass beiden Enden sightbar sind am durchsichtigen Ende auf der anderen Seite der Verbindung. (Siehe Abb. H) Verwenden Sie eine Zange, um den Knopf oben auf der Verbindung vollständig hinein zu drücken (Siehe Abb. I1, I2)

WARNHINWEIS: Es wird nicht empfohlen, das Begrenzungskabel einfach mit Isolierband zu verbinden, oder ein Schraubendstück als Verbindung zu verwenden. Feuchtigkeit aus dem Boden kann das Kabel oxidieren setzen und dies kann nach einer Weile zu einer Unterbrechung des Stromkreises führen.

7. Softwareaktualisierung

Ohlre LandxcapeTM -Software kann aktualisiert werden, wenn neue Versionen verfügbar sind. Die aktuellste Software kann auf unserer Webseite www.lanxcape-robotics.com heruntergeladen werden.

Über USB aktualisieren. Siehe unter hinsichtlich des Downloads sowie Installierungsanweisungen:

(1) Sie finden die aktuellste Software unter: www.landxcape-robotics. com. Speichern Sie die Datei auf einem leeren, FAT32 formatierten USB-Stick. Entfernen Sieitte alle restlichen Datien von dem USB-Stick und überprüfen Sie das Format. Wenn der USB-Stick nicht entsprechend formatiert ist,itte reformatieren Sieihn.
(2) Stellen Sie den LandxcapeTM auf einen sicheren. Schalten 品 Sie Ihr LandxcapeTM aus.
(3) Führn Sie den USB-Stick (USB-Massenspeicher) in die Schnittstelle ein. (Siehe Abb. J1)
(4) Schalten Sie Ihr Landxcape™ ein. Das Update beginnnt automatisch. Warten Sie, bis „üS b“ angezeigt wird (siehe Abb. J2), entfern Sie dann das USB-Laufwerk (Flash-Laufwerk) und schreiben Sie die Schutzabdeckung fest. Wenn „ü - - -“ angezeigt wird, ist das Update abgeschlossen und die PIN-Seite wird geöffnet.

Das beiliegende Handbuch basiert auf der Standardsoftware in der Massenproduktion. Einige neue Merkmale/Funktionen der neuen Version sind in dem Handbuch möglicherweise nicht vorhanden. Wenn Sie Einstellungen finden, die im Handbuch nicht vorhanden sind, besuchen Sie www.landscape-robotics.com, um das aktuellste Handbuch herunterzuladen.

8. Wartung

Ihr Landxcape™ musn hin und wieder überprüft werden. Der Landxcape™ arbeitet hart und verdient davon von Zeit zu Zeit eine ordentliche Reinigung oder einen Austausch von Verschleißeiten. Verwenden Sie niemals ihren Landxcape™, wenn der Ein/Aus Schalter defekt ist.

Schalten Sie die Maschine aus, ehe Sie jegliche Reparatur- oder Wartungsarbeiten ausfuhren.

In Folgenden möchten wir Ihnen erklären, wie Sie ihren neuen Landxcape am besten an sein neues Umfeld gewöhnen und ihm die Pflege zukommen setzen, die er verdient.

8.1 Immer schon scharf

WARNING: Bevor Sie den Landxcape™ reinigen, einstellen oder die Messer auswechseln, schalten Sie Ihr Landxcape™ AUS und ziehen Sie Schutzhandschuhe an.

WARNING: Beim Austausch der Messer Wechseln Sie bei einem Austausch unhedingt grundsätzlich alle Messer auf einmal. Verwenden Sie beim Fixieren der Messer stets neue Schrauben. Das ist wichtig, um den Klingenhalt sicherzustellen und die Klingendrehscheibe auszuwuchten. Falls Sie keine neuen Schrauben verwenden, kann dies zu schweren Verletzungen führen.

Der LandxcapeTM schneidet Gras nicht wie andere Rasenmacher. Seine Messer sind an 2 Kanten rasiermesserscharf und wirbeln zum perfekten Schnitt in beiden Richtungen (Siehe Abb. K). Jedes Messer Ihres LandxcapeTM ist mit 2 Schneiden ausgestattet. Die rotierenden Klingen macht willkürliche Vor- und Rückwärtsbewegungen, damit beide Seiten der Klingen genutzt werden. Dadurch kann die Häufigkeit

beim Wechseln der Schneidklinge minimiert werden. Die einzelnen Messer halten bis zu 2 Monate, wenn täglich gemäß wird. Schauen Sie immer nach, ob die Messer angeschlagen oder anderweitig beschädigt sind; falls ja, wechseln Sie die Messer aus. Wenn die Messer stumpf und verschlussen sind, sollen den durch die Ersatzmesser ersetzt werden, die mit Ihrlem Landxcape™ gefelft wurden. Ersatzmesser erhalten Sie auch beim Landxcape™ -Handler in ihrer Höhe.

A. Messer austauschen

Nach einer Weile (normalerweise einmal pro Saison) mussen die Messer Ihres LandxcapeTM komplett ausgewechselt werden. Tauschen Sie also unbedingt immer alle Messer auf einem aus. Zum Austausch konnen Sie einen der Ersatzmessersätze und die zusätzlichen Messerschrauben verwenden, die mit ihrem LandxcapeTM gefeliefert wurden.

Vor dem Austausch der Messer schalten Sie den Landxcape™ unbedingt ab undziehen Schutzhandschuhe über! Dann führen Sie diese Schritte aus:

1. Drehen Sie den LandxcapeTM sanft auf den Rücken.
2. Entfernen Sie die Batterieabdeckung und entnehmen Sie den Akku.
3. Lösener Sie die Messerschrauben mit einem Schlitz- oder schraubendreher. (Siehe Abb. L)
4. Schrauben Sie die neuen Messer gut fest.
5. Setzen Sie den Akku ein, und bringen Sie die Batterieabdeckung wieder an.

WICHTIG: Überzeugen Sie sich nach dem Verschrauben der Messer, dass sich diese frei drehen setzen.

8.2 Sauber halten

WARNING: Bevor Sie ihren Landxcape™ reinigen, schalten Sieihn AUS. Ziehen Sie Schutzhandschuhe über, sie die Messerscheibe reinigen; nutzen Sie dazu kein des Wasser.

A. Gehäuse reinigen

Ihr Landxcape™ fuhl't sich deutlich wohler und lebt länger, wenn Sieihn regelmäßig reinigen. Da Ihr Landxcape™ im Grunde ein Elektrogerät ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. erträngen Sie ihren Landxcape™ nicht mit fließendem Wasser; greifen Sie am besten zu einer mit Wasser gefüllten Sprühflasche. Reinigen Sie das Kunststoffgehäuse mit einer weichen Bürste oder einem Tuch, verzachten Sie auf Lösungsmittel und Polituren (Siehe Abb. M). Achten Sie gut daraufuf, dassSAMTliche Grasreste und sonstige Rückstände gründlich halten werden.

B. Unterseite reinigen

Nicht vergessen, ganz wichtig: Schalten Sie den Landxcape™,ziehen Sie Schutzhandschuhe über, bevor Sie den Messerteller berühren!

Drehen Sie zuerst ihren Landxcape™ um, so dass die Unterseite exponentiert wird. Nun sehen Sie den Messerteller, den umgebenden Motorgehauerahmen sowie die Vorderräder und Antriebsräder. Reinigen Sie alles gründlich mit einer weichen Bürste oder mit einem feuchten Lappen.

WARNING: Reinigen Sie NIEMALS die Unterseite des

LandxcapeTM's mit flieBendem Wasser. Es konnen Schaden an

den Komponenten auftreten. (Siehe Abb. N1, N2)

Drehen Sie das Schneidrad um sicherzustellen, dass es frei

dreht. Prufen Sie, dass sich die Klingen problemlos um die. Befestigungsschrauben drehen. Beseitigen Sie alle Hindernisse.

WICTTIG: Entfernen Sie sãmtliche (auch die kleinsten) Rückstände, damit es nicht zu Rissen in der Messerscheibe kommt. Auch der winzigste Riss kann die Mahleistung Ihres Landxcape™ beeinträchtigen.

C. Kontakte und Ladestreifen reinigen

Reinigen Sie die Kontakte an der Ladestation und den Ladestreifen am Landxcape™ mit einem Tuch. Entfernen Sie sãmtliche Grasreste und sonstige Rückstände rund um die Kontakte und Ladestreifen regelmäßig, damit sich der Landxcape™ stets problemlos aufladen kann.

8.3 Akkulaufzeit und -haltbarkeit

Das Herzstück des Landxcape™ ist sein 20V-Lithiumbatterie. Stellen Sie safer, dass der Akku vollständig aufgeladen und an einem kühlen, trockenen Ort aufbewahrt wird.

HINWEIS: Die empfehlene Betriebstemperatur des Landxcape™ liegt zwischen 0-55°C.

Die Lebenserwartung des LandxcapeTM-Akkus hängt von unschiedlichen Faktoren ab; beispisseweise:

• Dauer der Schonwettersaison (der „Mähsaison“) an Ihrwohnort.
• Landxcape™-Arbeitsstunden pro Tag
  Art und Weise der Akkulagerung

Landxcape™ kann ohne das Begrenzungskabel manuell aufgeladen werden.

1. Schließen Sie die Ladestation an eine geeignete Stromversorgung an. Die grüne Lampe der Ladestation erleuchtet grün.
2. Docken Sie den Landxcape™ manuell an die Ladestation an, während der Landxcape™ ausgeschaltet ist (siehe Abb. 0).
3. Die grüne LED auf der Ladestation blinkt, der Landxcape™ beginnt mit dem Ladevorgang.

8.4 Überwintern

Ihr Landxcape™ lebt länger und gesünder, wenn Sie ihm einen wohlverdienten Winterschlaf gonnen. Obwohl der Landxcape™ ein zäher Bursche ist, sollen den Sie im Winter einen Platz im Schuppen oder in der Garage zugestehen.

Bevor Sie ihren LandxcapeTM in den Winterschlaf entlassen, sollenen Sie noch Folgendes erledigen:

Reinigen Sie ihren LandxcapeTM grundlich.
- Laden Sie den Akku vollständig auf und entfernen Sieihn aus dem Landxcape™.
Schalten Sie das Gerät ab.

Um die Lebensdauer des Akkus zu maximieren, laden Sie den Akku vor der Aufbewährung im Winter vollständig auf und entfern den Sie hin aus dem Landscape™.

WARNING: Schützen Sie die Unterseite des Landxcape™s vor Wasser. Lagern Sie den Landxcape™ NIEMALS

draußen falsch herum.

Das Begrenzungskabel kann im Boden verbleiben; seine Enden sollenn Sie jedoch vor der Witterung schützen – zum Beispiel, indem Sie ein mit Fett gefülltes Döschen darüber stulpen. Falls die Ladebasis im Winter drauen verbleibt, halten Sie das Begrenzungskabel angeschlossen.

HINWEIS: Wenn Sie den Landxcape™ wieder aus seinem Winterschlafer erwecken, sorgen Sie davon, dass die Ladestreifen und die

8.5 Akku austauschen

WARNING: Schalten Sie das Gerät unbedingt mit der Ein-/Austaste aus, bevor Sie sich Einstellungen, Austausch oder Reparatur zuwenden! Bevor Sie die Messer auswechseln, schalten Sie ihren Landscape™ AUS undziehen Sie Schutzhandschuhe an.

Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den folgenden Schritten:

1. Drehen Sie Ihren Landxcape^TM sanf auf den Rücken.
2. Losen Sie die Schrauben an der Abdeckung. Entfernen Sie die Abdeckung des Batteriefachs. (siehe Abb. P1)
3. Nehmen Sie die alte Batterie vorsichtig heraus. Drücken Sie die Verriegelung und losen Sie die Steckverbinder. (siehe Abb. P2)

HINWEIS: Nicht an den Drahtenziehen. Halten Sie die Verbindungen fest und losen Sie den Riegel.

1. Verbinden Sie eine neue, Original Batterie, indem Sie die Verbindungen zusammenbringen, bis diese in Position sind. (siehe Abb. P3, P4)
2. Montieren Sie den Akku wie abgebildet. (siehe Abb. P5) Platzieren Sie die Abdeckung erneut in ihre Position undziehen Sie die Schrauben gut an.

9. Funktionsmeldungen

Anzeige	Meldung	Handlung
- F -	Regenverzögerung aktiviert.	Keine Handlung ist angefordert.

10. Fehlermeldungen

Symptome	Ursache	Maßnahme
- E 1 -	Der LandxcapeTM befindet sich außerhalb des Funktionsbereichs.	1. Falls sich der LandxcapeTM tatsächlich außerhalb seines Arbeitsbereich befindet: schalten Sie den LandxcapeTM ab, bringen Sie hin wieder zurück in den Arbeitsbereich. Schalten Sie den LandxcapeTM ein. Drücken Sie auf STAM, drücken Sie dann auf OK. 2. Falls sich der LandxcapeTM nicht unerlaubt von seinem Arbeitsbereich entfern hat: Prufen Sie, dass die LED an der Ladestation grün leuchtet. Falls nicht, prufen Sie, dass die Ladestation ordnungsgemäß mit dem Ladegerät verbunden und desses an eine passende Stromversorgung angeschlossen ist. Ist das der Fall, bedeutet das, dass die Enden des Begrenzungskabel mit falscher Polarität verbunden sind, und Sie müssen diese wechseln. 3. Die rote LED auf der Ladestation leuchtet auf, stellen Sie safer, dass das Begrenzungskabel gut mit den Klemmen der Ladestation verbunden ist. Wenn das Problem weiterhin besteht, prufen Sie, ob das Begrenzungskabel geschritten wird.
- E 2 -	Radmotor blockiert.	1. Schalten Sie den LandxcapeTM aus. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindernisse befinden. 2. Schalten Sie den LandxcapeTM ein. Drücken Sie auf STAM, drücken Sie dann auf OK. 3. Falls die Fehlermeldung immer noch angezeigt werden solte: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob irgendetwas die Räder am Drehen hintert. 4. Entfernen Sie sümmtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie hin ein. Drücken Sie auf STAM, drücken Sie dann auf OK. 5. Schalten Sie das Gerät ein. Drücken Sie auf OK, drücken Sie dann auf OK.
- E 3 -	Messer blockiert.	1. Schalten Sie den LandxcapeTM aus. 2. Drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob die Messerscheibe durch einen Fremdkörper blockiert wird. 3. Entfernen Sie das Hindernis. 4. Bringen Sie den LandxcapeTM wieder in die aufrechte Position und bringen Sie hin in einen Bereich mit kurzem Gras, oder änderm Sie die Schnitthöhe. 5. Schalten Sie das Gerät ein. Drücken Sie auf OK, drücken Sie dann auf OK.
-64-	Der LandxcapeTM steckt fest.	1. Schalten Sie den LandxcapeTM aus. 2. Befreien Sie den LandxcapeTM und bringen Sieihn an eine andere Stelle. 3. Schalten Sie den LandxcapeTM ein. Drücken Sie auf Start, drucken Sie dann auf OK. 4. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM um. Prüfen Sie, ob die Räder durch irgendetwas am Drehen gehindert werden. 5. Entfernen Sie sãmtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sieihn ein. Drücken Sie auf Start, drucken Sie dann auf OK.
-65-	Der LandxcapeTM wird hochgehoben.	1. Schalten Sie den LandxcapeTM aus. 2. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindernisse befinden, schalten Sieihn ein. Drücken Sie auf Start, drucken Sie dann auf OK. 3. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie die Stromversorgung aus, Wenn die Fehlermeldung weiterhin angezeigt wird: Schalten Sie LandxcapeTM aus, drehen Sie LandxcapeTM um und prüfen Sie, ob die Vorderräder drehbar sind. 4. Entfernen Sie eventuell vorhandene Fremdkörper, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sieihn ein. Drücken Sie auf Start, drucken Sie dann auf OK.
-66-	Der LandxcapeTM wird hochgehoben.	Drehen Sie den LandxcapeTM richtig herum. Drucken Sie auf Start, drucken Sie dann auf OK.
-67-	Akkufehler	1. Überprüften Sie die Akkutemperatur. Wenn die Temperatur zu hoch ist, warten Sie, bis die Temperatur gesunken ist. Drucken Sie Start und start. 2. Benutzten Sie einen neuen Akku. Starten Sie LandxcapeTM wieder ein. Drucken SieStart und startOK. 3. Wenn der Fehler wiederholt auftritt, versuchen Sie, den Arbeitszeitplan zu ändern.
-68-	Es dauert zu lange, bis LandxcapeTM zur Ladestation zusückkehrt.	LandxcapeTM zum Aufladen manuell in die Ladestation einstecken. Wenn LandxcapeTM vollständig aufgeladen ist, drucken SieStart und startOK. Bitte beachten Sie das Installationshandbuch.
-69-	Das kann vorkommen, weil der Router von der Stromversorgung getrennt wurde oder Sie den WLAN-Router oder Internetanbieter gewechselt haben.	Bitte verbinden Sie den LandxcapeTM wieder mit dem WLAN, mit dem er ursprünglich gekoppelt wurde. Ist das nicht möglich, wenden Sie sich an den Kundendienst.
-6E-	Unbekannte Fehler.	Starten Sie LandxcapeTM wieder ein. Drucken SieStart und startOK. Wenn die Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Kundendienst.

HINWEISE

• Achten Sie vor dem Einschalten stets darauf, dass sich der Landxcape™ innerhalb seines Arbeitsbereiches befindet. Falls nicht, wird die Meldung „- € 1 -“ angezeigt. Diese Meldung entscheidt auch, wenn der Landxcape™ beim Einschalten direkt über dem Begrenzungskabel liegt.
• Falls Sie ihren Landxcape™ aus bestimmten Gründen (z. B. Party, spielende Kinder und dergleichen) in seiner Ladebasis parken möchten: drücken Sie starrd dann DK . Der Landxcape™ kehr zu seiner Basis zurück und bleibt Dort. Oder drücken Sie , um Landxcape™ zu schlieben.
  Falls derselbe Fehler immer wieder an derselben Stelle Ihres Rasens auftreten sollte, gitt es eventuell ein Problem mit dem Begrenzungskabel. Schauen Sie sich daher noch einmal die Installationsanleitung an, uberprüfen Sie ihre Installation mit deren Hilde.
• Soltte Ihr Rasen in zwei getrennte Bereiche geteilt sein, die durch einen Korridor von weniger als 1 m verbunden ist, wobei ein Teil über keine Ladestation verfügbar: Wenn sich der Landxcape™ entladen hat, diesen manuell zur Ladestation zusückbringen, schalten Sie den Strom ein, und der Ladevorgang startet.
• Falls der Landxcape™ gelegentlich nicht korrekt arbeitet, versuchen Sieitte, ihn nochmals zu starten. Wenn das Problem nicht behoben wird, versuchen Sie, den Akku zu entfernen und neu einzulegen. Falls das Problem nicht behoben werden kann, wenden Sie sichitte an Ihren Landxcape™-Kundendienstberater um Hilfe.
  Waschen Sie das Gerät nicht mit einem Hochdruckreiniger, da dies dem Akku oder dem Gerät Schaden zufugen konnte.

11. Sicherheit

Wenn der Landxcape ^T mit Ihrem Mobiltelefon verbunden ist, konnen Sie hin auf Ihrem Mobiltelefon sperren. Dies verhindert die Verwendung durch Unbefugte.

Problem	Ursache	Abhilfe/Informationen
Die LED an der Ladebasis leuchtet nicht auf.	Kein Strom.	Prüfen Sie, ob das Netzkabel ordnungsgemäß an das Ladegerät und theses an eine passende Stromversorgung angeschlossen ist.
Die rote LED auf der Ladestation leuchtet auf.	Des Begrenzungskabel ist nicht angeschlossen.	Prüfen Sie, dass das Begrenzungskabel ordnungsgemäß an die Ladestation angeschlossen wurde. Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt, sondern an den Kabelenden.
Der LandxcapeTM schaltet sich ein, die Messerscheibe bewegt sich jedoch nicht.	Der LandxcapeTMucht nach seiner Ladestation (Außer wenn Sie und dann drücken, damit LandxcapeTM zur Ladestation besteht.)	Dies ist normal: Wenn der LandxcapeTM Energie bestehtigt, dreht sich die Messerscheibe nicht, während er seine Ladbasis ansteuert.
Der LandxcapeTM vibriert.	Die Messer konnten beschädigt sein. Überprüften Sie den Zustand der Messerscheibe.	Prüfen Sie Messer und Schrauben, tauschen Sie defekte oder fehlende Teile bei Bedarf aus. Entfern Sie Rückstände und Fremdkörper von den Messern und der Messerscheibe.
Das Gras wird unregelmäßig geschritten.	Der LandxcapeTMarbeitet nicht lange genug pro Tag.	Verlangern Sie die Mühdauer.
	Der Mühbereich ist zu groß.	Verkleinem Sie den Mühbereich oder verlangern Sie die Mühdauer.
	Die Messer sind stumpf.	Wechseln Sie zum Ausbalancieren der Messerscheibe sãmtliche Messer und Schrauben aus.
	Die Schnittthöhe wurde nicht richtig an die Höhe des Grases angepasst (zu niedrig).	Erhöhen Sie die Schnittthöhe, vermindern Sie die Schnittthöhe anschließend wieder nach Bedarf.
	Gras oder andere Dinge haben sich um die Messerscheibe gewickelt.	Schauen Sie sich die Messerscheibe an, entfern Sie Gras und andere Fremdkörper.
	Gras hat sich an der Messerscheibe oder im Motorgehäuserahmen abgesetzt.	Sorgen Sie davon, dass sich die Messerscheibe kein drehenlässt. Bei Bedarf können Sie die Messerscheibe abnehmer und Ablagerungen anschließlich entfern.
Ihr LandxcapeTM befindet sich innerhalb seines Gebiets und der Begrenzungsdraht ist verbunden. Aber das Display sagt „- - - - - -".	Die Begrenzungskabelenden sind falsch angeschlossen.	Vertauschen Sie die Enden des Begrenzungskabels.
	Das Begrenzungskabel ist gebrochen.	Beschädigtes Begrenzungskabel mit Anschlussteilen reparieren.
Die Ladezeit liegt weiter über der Nennladezeit.	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
	Aufgrund von hoher Temperatur ist der Ladeschutz aktiviert	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat
Der LandxcapeTM latent sich nicht auf.	Kein Strom.	Prüfen Sie, dass das Netzkabel ordnungsgemäß an das Ladegerät und这点es an eine passende Stromversorgung angeschlossen ist.
	Funktioniert beim manuellen Aufladen nicht einwandfrei	Siehe manuelles Aufladen im Abschnitt 7.3.
Der LandxcapeTMarbeitet zwischen den einzelnen Aufladungen deutlich weniger.	Etwas verhindert oder bremst die Drehung der Messerscheibe.	Nehmen Sie die Messerscheibe ab, reinigen Sie die Scheibe. Das Gras stehen zu hoch und ist zu dick.
	Der LandxcapeTM vibriert stark.	Schauen Sie sich Messerscheibe und Messer an, entfern Sie Gras und andere Fremdkörper.
	Die Batterie ist eventuell erschöft oder alt	Gegen eine neue Batterie austauschen.
Der LandxcapeTM arbeitet nicht zurrichtigen Zeit.	Die Uhr ist falsch eingestellt.	Stellen Sie die Uhr auf die richtige Uhrzeit ein, siehe Abschnitt 4.3.
	Die für den LandxcapeTM programmierten Schnitzeiten sind falsch.	Stellen Sie die Zeiten zum Beginn und zum Beenden des Mühens richtig ein.
	Der LandxcapeTM wurde manuell an die Ladestation angedockt.	Drücken Sie mit Anschlieben durch Anschließlich mit Anschließlich auf Anschließlich mit Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich auf Anschließlich
	Der Akku wird nicht aufgeladen, da seine Temperatur bei bereits Wetter über 55°C steigt.	Warten Sie, bis der Akku abgekühlt ist.
Der LandxcapeTM kann nicht richtig an die Ladestation andocken	Umwelteinflüsse	Starten Sie den LandxcapeTM nochmals
	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
Die grüne LED auf der Ladestation schaltet sich EIN, bevor der Ladevorgang abgeschlossen ist.	Die Ladestation überhützt.	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat.
Der LandxcapeTM führte außerhalb des Begrenzungskabels.	Der Begrenzungsdraught wurde mit scharfen Ecken installiert.	Überprüften Sie den Begrenzungsdraught und stellen Sie sicher, dass die Ecken abgerundet sind.
Der LandxcapeTM mächt einen Bereich außerhalb des Begrenzungskabelbereichs.	Der Schneidebereich ist länger als der zulässige Schneidebereich des LandxcapeTM.	Reduzieren Sie den Schneidebereich oder verwenden Sie LandxcapeTM in einer länger zu zähigen Schneidebereich.
Der LandxcapeTM dreht sporadisch am Begrenzungskabel um bzw. fahr组织开展zuck.	Der Begrenzungsdraught eines anderen LandxcapeTM oder eines anderen Marken-Rasenroboters ist zu nahe positioniert.	Stellen Sie safer, dass der Begrenzungsdraught Ihr's LandxcapeTM mindestens 1m vom benachbarten Begrenzungsdraht entfern ist.
	Bei feuchten Bedingungen kann das elektrische Signal aus dem Begrenzungskabel austreten, wenn das Kabel verbunden oder repariert wurde.	Überprüften Sie die Verbindungspunkte des Begrenzungskabels. Isolieren Sie diese, um eine absolut wasserdichte Verbindung zu gewährleisten.
	Aufgrund einer defekten Isolierung kann das elektrische Signal aus dem Begrenzungskabel austreten.	Reparieren Sie die beschädigte Isolierung des Begrenzungsdrahts mithilfe von Verbindungen.
Die Räder des LandxcapeTM rutschen durch oder beschädigten den Rasen.	Unter dem LandxcapeTM können sich Fremdkörper befinden, z. B. Zweige und Äste.	Enternen Sie die Fremdkörper unter dem LandxcapeTM.
	Das Gras ist zu feucht.	Warten Sie, bis das Gras getrocknet ist.
Aufgrund der hohen Geschwindigkeit beim Hinunterfahren eines Abhangs schließ der LandxcapeTM über den Begrenzungsdraht hinaus	Der Begrenzungsdraught befindet sich auf einem Gefäß, das 17% (10°) überschreitet.	Verlegen Sie den Begrenzungsdraught entfern von Steigungen über 17% (10°).itte schlagen Sie für Einzelheiten im Installationshandbuch nach.
Erro	Fehler beim Software-Update tritt auf.	Versuchen Sie erneut gemäß dem Abschnitt „Software-Update".
Der LandxcapeTM führt in Kreisen; er dreht sich nach links oder rechts, auch wenn sich kein Hindernis vor ihm befindet.	Das Begrenzungskabel eines anderen LandxcapeTM oder sonstigen Robotermahers ist zu dicht positioniert.	prüfen Sie das LandxcapeTM Begrenzungskabel und stellen Sie safer, dass mindestens 1m Abstand zum benachbarten Begrenzungskabel vorhanden ist. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfeitte an eine LandxcapeTM-Servicewerkestatt.
Das Tastenfeld des Mährers Funktioniert nicht.	Das Tastenfeld ist beschäftigt.	Starten Sie den LandxcapeTM neu. Wenn das Problem weiter behestet, drücken Sie die EIN/AUS-Taste für 10 Sekunden und starten Sie den LandxcapeTM anschließend erneut. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfeitte an eine LandxcapeTM-Servicewerkestatt.
	Schlechte Kabelverbindung zwischen Bedienfeld und Mainboard oder das Kabel ist beschäftigt.
	Das Tastenfeld muss zusückgesetzt werden.
Der Mähr vermeidet die Hindernisse nicht.	Das Begrenzungskabel eines anderen LandxcapeTM oder sonstigen Robotermahers ist zu dicht positioniert.	Prüfen Sie das LandxcapeTM Begrenzungskabel und stellen Sie safer, dass mindestens 1 m Abstand zum be nachbarten Begrenzungskabel vorhanden ist. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfeitte an eine LandxcapeTM-Servicewerkstatt.
	Das Hindernis ist niedriger als 10 cm.	Das ist normal.

Umweltschutz

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclungstelle gebracht werden.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über Mullsammlung und -Entsorgung.

Technische Daten

Type LX835 LX835i LX910 (8/9 - Bezeichnung der Maschine, repräsentiert den Rasenmahrboter)

	LX835	LX835i	LX910
Nennleistung	20V Max.*
Leerlaufdrehzahl (/min)	2800
Schneidebereich (m²)	800		1000
Schnittbreite (cm)	18
Schnitthöhe (mm)	30-60
Schnitthöhenverstellung	4
Max. Steigung	35% (20°)
Batterietyp	Lithium-lonen
Akkumodell	LA0007
Ladezeit Ca.(min)	105
Ladegerätmodell	LA8001 / LA8002
Leistung des Ladegeräts	Eingang: 100-240V~50/60Hz, 38W, Ausgang: 20V----, 1.5A
Gewicht (kg)	8.3
APP	N	Y	N
Regensensor	Y
Schutzklasse	III
Frequenzband von Induktionsschleifensystemen	77 Hz
Max. Hochfrequenzleistung des Induktionsschleifensystems	82 dBμA/m
Frequenzbänder für WIFI	/	2400-2483.5 MHz	/
Maximale Sendeleistung für WIFI	/	20 dBm	/

*Spannung ohne Arbeitslast gemessen. Die anfängliche Akkuspannung erreicht maximal 20 Volt. Die Nennspannung liegt bei 18 Volt.

Informationen über larm
Tragen Sie einen Schallschutz bei einem Schalldruc über

	LX835	LX835i	LX910
Gewichteter Schaldruck	LpA= 40.6 dB (A) KpA= 3.0 dB(A)	LpA= 40.6 dB (A) KpA= 3.0 dB(A)	LpA= 40.6 dB (A) KpA= 3.0 dB(A)
Gewichtete Schalleistung	LwA= 60.6 dB (A) KwA= 3.0 dB(A)	LwA= 60.6 dB (A) KwA= 3.0 dB(A)	LwA= 60.6 dB (A) KwA= 3.0 dB(A)

80dB(A)

Eine gewisse Gerauschentwicklung der Maschine ist unvermeidlich. Die Durchführung geräuschintensiver Arbeitsen besteht eine Zulassung und muss in bestimmten Zeiten eingeschränkt werden. Halten Sie Ruhephasen ein und beschränken Sie die Arbeitsstunden auf ein Minimum. Zu Ihrem eigenen Schutz und den von Personen, die sich in der Höhe befinden, muss ein geeigneter Gehorschutz getragen werden.

Zubehörteile

	LX835	LX835i	LX910
Schrauben	9	9	9
Ladestation	1	1	1
Fixierungsnaigelfür Ladestation	8	8	8
Begrenzungskabel	180m	180m	180m
Heringe	250	250	250
Inbusschlüssel	1	1	1
Begrenzungskabel Abstandslehre	2	2	2
Messer	9	9	9
Verbindungsstück	2	2	2
Akkupack (LA0007)	1	1	1
Lader (LA8001 / LA8002)	1	1	1

Wir empfehlen Ihnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug oder Gartengerät gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie bisher.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklaren im Namen von Positec, dass das Produkt

Beschreibung Roboter-Rasenmacher

Typ LX835 LX835i LX910 (8/9 - Bezeichnung der Maschine,

Repräsentant der Roboter-Rasenmaher (Die Seriennummer

finden Sie auf der Rückseite) mit Batterieladegerat LA8001 /

LA8002 und Ladestation LA3001

Funktion Grasschnitt

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/Eu8.(EU)2015/863

2000/14/EC geändert durch 2005/88/EC, 2014/53/EU

2000/14/EC geändert durch 2005/88/EC

• Konformitätsbewertungsverfahren nach

• Gemessene Schalleistung

• Garantierte Schalleistung

Zertifizierungsstelle

Bescheinigungsummer: SGSA99-EU

Normen,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019

+A15:2021, EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021.

EN 60335-2-29:2004+A2+A11:2018, EN 62233:2008

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Fitz

Adresse Positec Germany GmbH

Postfach 32 02 16,50796 Cologne, Germany

2022/12/22

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd.

Adresse Positec Germany GmbH

Postfach 32 02 16,50796 Cologne, Germany

2022/12/22

Allen Ding

1. Productveiligigkeit

2. Als het toestel automatisch fonctioniert

(4) Werkschema opstellen

• Rengre den ordentigt
  Lade batteriet welt op
• Sluk for den

Hvis du skal skiffe batteriet, bedes du gore folgende:

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/12/22

Allen Ding

Föllande tabell visar standardarbeitstiden für Landscape™:
Schema

5. App (endast für vissa modeller, kontrollera Teknisk data & déklaration om überensstämmlse)
