BEDIENUNGSANLEITUNG LX799 LANDXCAPE

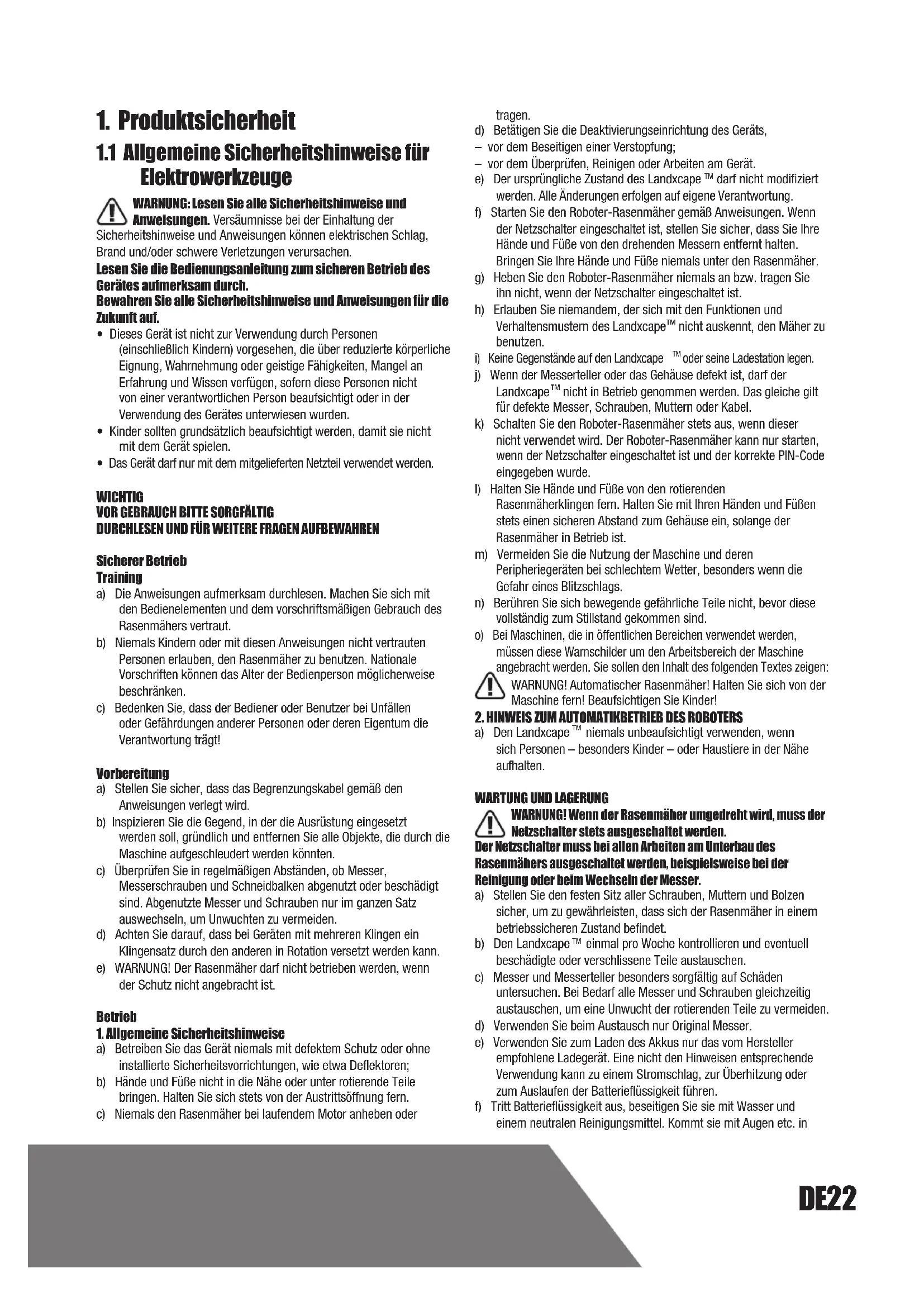

1. Produktsicherheit

1.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.

• Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden. WICHTIG

VOR GEBRAUCH BITTE SORGFÄLTIG

DURCHLESEN UND FÜR WEITERE FRAGEN AUFBEWAHREN Sicherer Betrieb Training a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut. b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken. c) Bedenken Sie, dass der Bediener oder Benutzer bei Unfällen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortung trägt! Vorbereitung a) Stellen Sie sicher, dass das Begrenzungskabel gemäß den Anweisungen verlegt wird. b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden könnten. c) Überprüfen Sie in regelmäßigen Abständen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. d) Achten Sie darauf, dass bei Geräten mit mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann. e) WARNUNG! Der Rasenmäher darf nicht betrieben werden, wenn der Schutz nicht angebracht ist. Betrieb

1. Allgemeine Sicherheitshinweise

a) Betreiben Sie das Gerät niemals mit defektem Schutz oder ohne installierte Sicherheitsvorrichtungen, wie etwa Deflektoren; b) Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Halten Sie sich stets von der Austrittsöffnung fern. c) Niemals den Rasenmäher bei laufendem Motor anheben oder tragen. d) Betätigen Sie die Deaktivierungseinrichtung des Geräts, – vor dem Beseitigen einer Verstopfung; – vor dem Überprüfen, Reinigen oder Arbeiten am Gerät. e) Der ursprüngliche Zustand des Landxcape

darf nicht modifiziert werden. Alle Änderungen erfolgen auf eigene Verantwortung. f) Starten Sie den Roboter-Rasenmäher gemäß Anweisungen. Wenn der Netzschalter eingeschaltet ist, stellen Sie sicher, dass Sie Ihre Hände und Füße von den drehenden Messern entfernt halten. Bringen Sie Ihre Hände und Füße niemals unter den Rasenmäher. g) Heben Sie den Roboter-Rasenmäher niemals an bzw. tragen Sie ihn nicht, wenn der Netzschalter eingeschaltet ist. h) Erlauben Sie niemandem, der sich mit den Funktionen und Verhaltensmustern des Landxcape

nicht auskennt, den Mäher zu benutzen.

i) Keine Gegenstände auf den Landxcape

oder seine Ladestation legen. j) Wenn der Messerteller oder das Gehäuse defekt ist, darf der Landxcape

nicht in Betrieb genommen werden. Das gleiche gilt für defekte Messer, Schrauben, Muttern oder Kabel. k) Schalten Sie den Roboter-Rasenmäher stets aus, wenn dieser nicht verwendet wird. Der Roboter-Rasenmäher kann nur starten, wenn der Netzschalter eingeschaltet ist und der korrekte PIN-Code eingegeben wurde. l) Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Halten Sie mit Ihren Händen und Füßen stets einen sicheren Abstand zum Gehäuse ein, solange der Rasenmäher in Betrieb ist. m) Vermeiden Sie die Nutzung der Maschine und deren Peripheriegeräten bei schlechtem Wetter, besonders wenn die Gefahr eines Blitzschlags. n) Berühren Sie sich bewegende gefährliche Teile nicht, bevor diese vollständig zum Stillstand gekommen sind. o) Bei Maschinen, die in öffentlichen Bereichen verwendet werden, müssen diese Warnschilder um den Arbeitsbereich der Maschine angebracht werden. Sie sollen den Inhalt des folgenden Textes zeigen: WARNUNG! Automatischer Rasenmäher! Halten Sie sich von der Maschine fern! Beaufsichtigen Sie Kinder!

niemals unbeaufsichtigt verwenden, wenn sich Personen – besonders Kinder – oder Haustiere in der Nähe aufhalten.

WARTUNG UND LAGERUNG

WARNUNG! Wenn der Rasenmäher umgedreht wird, muss der Netzschalter stets ausgeschaltet werden. Der Netzschalter muss bei allen Arbeiten am Unterbau des Rasenmähers ausgeschaltet werden, beispielsweise bei der Reinigung oder beim Wechseln der Messer. a) Stellen Sie den festen Sitz aller Schrauben, Muttern und Bolzen sicher, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet. b) Den Landxcape

einmal pro Woche kontrollieren und eventuell beschädigte oder verschlissene Teile austauschen. c) Messer und Messerteller besonders sorgfältig auf Schäden untersuchen. Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen, um eine Unwucht der rotierenden Teile zu vermeiden. d) Verwenden Sie beim Austausch nur Original Messer. e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerät. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflüssigkeit führen. f) Tritt Batterieflüssigkeit aus, beseitigen Sie sie mit Wasser und einem neutralen Reinigungsmittel. Kommt sie mit Augen etc. inDE 23 Kontakt, suchen Sie sofort einen Arzt auf. g) Warten Sie den Roboter nach den Anweisungen des Herstellers. Empfehlung Schließen Sie die Maschine und/oder deren Peripheriegeräte nur an einen Speisestromkreis an, der über einen Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von nicht mehr als 30 mA verfügt. Restrisiken Um Verletzungen zu vermeiden, tragen Sie beim Wechseln der Klingen Schutzhandschuhe. Transport Für längere Transporte legen Sie den Landxcape

am besten in die Originalverpackung. Für einen sicheren Transport vom oder innerhalb des Arbeitsbereichs: a) Drücken Sie die STOP -Taste, um den Mäher zu stoppen. Sie wählen den vierstelligen PIN aus, wenn Sie den Mäher das erste Mal benutzen. b) Schalten Sie den Roboter-Rasenmäher immer aus, wenn Sie diesen tragen möchten. c) Den Mäher an seinem Griff vorne unten tragen. Halten Sie den Messerteller beim Tragen des Mähers vom Körper weg. Sicherheitshinweise bezüglich des Akkus im Werkzeug a) Zellen bzw. Akku nicht zerlegen, öffnen oder zerdrücken. b) Akku nicht kurzschließen. Akkus nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwenden des Akkus ist dieses von Metallgegenständen, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fernzuhalten, wo sich die Batterieklemmen berühren können. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkus nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akku nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkus muss sofort ein Arzt herangezogen werden. g) Akku sauber und trocken halten. h) Akkus funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten.

i) Beim Entsorgen von Akkus sollten Akkus mit verschiedenen

elektrochemischen Systemen voneinander getrennt gehalten werden. j) Nur mit dem von Landxcape

bezeichneten Ladegerät auaden. Kein Ladegerät verwenden das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akku geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen. k) Keinen Akku verwenden der nicht für den Gebrauch mit dem Gerät vorgesehen ist. l) Akkus von Kindern fernhalten. m) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. n) Ordnungsgemäß entsorgen.

1.2 Informationen zum Landxcape

WARNUNG–Rasenmähroboter können bei unsachgemäßer Verwendung gefährlich sein. Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie Ihren Rasenmähroboter betreiben. WARNUNG- Halten Sie einen Sicherheitsabstand wenn der Roboter-Rasenmäher in Betrieb ist. WARNUNG – Betätigen Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheben. WARNUNG – RASENMÄHROBOTER darf nicht als Transportmittel missbraucht werden. Nicht im Feuer entsorgen Vor Regen und Feuchtigkeit schützen Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle. Waschen Sie das Gerät nicht mit einem Hochdruckreiniger. Gerät der Klasse III Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.DE24

2. DREHKNOPF ZUM EINSTELLEN DER SCHNITTHÖHE

13. USB-SCHNITTSTELLE

20. BEGRENZUNGSKABEL

21. LADESTATION-BEFESTIGUNGSSCHRAUBEN

22. BEGRENZUNGSKABEL-ABSTANDLEHRE

24. VERBINDUNGSSTÜCK

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

3.Technische Daten und Geräuschentwicklung

3.1 Technische Daten

Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Bezeichnung der Maschine, repräsentiert den Rasenmähroboter) LX790 LX792 LX791 LX793 LX794 LX795 Nennleistung 20V Max.* Leerlaufdrehzahl 2800/min Schneidebereich 600m

Schnittbreite 16cm 18cm 18cm Schnitthöhe 30-60mm Schnitthöhenverstellung 4 Batterietyp Lithium-ion Akkumodell LA0001 LA0002 LA0001 Ladezeit Ca. 1.3hrs 2hrs 1.3hrs Ladegerätmodell LA8001 / LA8002 Leistung des Ladegeräts Eingang: 100-240V~50/60Hz, 38W, Ausgang: 20V , 1.5A Gewicht 8.4kg Schutzklasse III *Spannung ohne Arbeitslast gemessen. Die anfängliche Akkuspannung erreicht maximal 20 Volt. Die Nennspannung liegt bei 18 Volt. Zubehörteile LX790 LX792 LX791 LX793 LX794 LX795 Schrauben 9 9 9 Ladestation 1 1 1 Fixierungsnägel für Ladestation

Begrenzungskabel Abstandslehre

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug oder Gartengerät gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

3.2 Informationen über lärm

Gewichteter Schalldruck

= 0.4dB(A) Gewichtete Schallleistung

= 0.4dB(A) Tragen Sie einen Schallschutz bei einem Schalldruck über 80dB(A) Eine gewisse Geräuschentwicklung der Maschine ist unvermeidlich. Die Durchführung geräuschintensiver Arbeiten benötigt eine Zulassung und muss in bestimmten Zeiten eingeschränkt werden. Halten Sie Ruhe- phasen ein und beschränken Sie die Arbeitsstunden auf ein Minimum. Zu Ihrem eigenen Schutz und den von Personen, die sich in der Nähe befinden, muss ein geeigneter Gehörschutz getragen werden. Bestimmungsgemäßer Gebrauch Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. Er ist zum häufigen Mähen bestimmt – er hält Ihren Rasen gesund und dieser wird gepflegter aussehen als je zuvor. Je nach Größe des Rasens kann der Landxcape

so programmiert werden, dass er zu jeder beli- ebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet. Es ist nicht zum Graben, Reinigen oder Schneeräumen konzipiert.DE26

1) Nach der Installation des Begrenzungskabels können Sie den Landxcape

verwenden (Informationen zum Verlegen des Begrenzungskabels finden Sie im Installationsleitfaden).

2) Drücken Sie zuerst power on/off

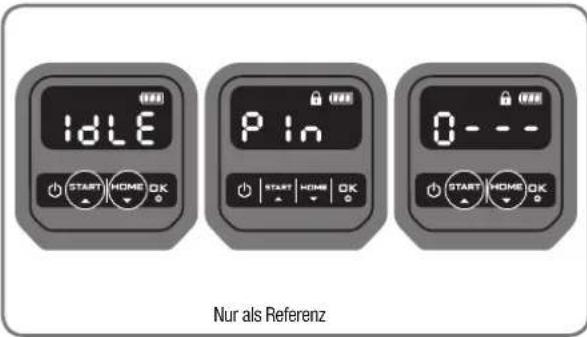

. Geben Sie bei der ersten Verwendung den voreingestellten PIN-Code 0000 ein, indem Sie viermal drücken, wenn die Zahl 0 blinkt. (Der PIN-Code kann geändert werden. Weitere Informationen finden Sie unter „Einstellungen“ in der Installationsanleitung) HINWEIS: Landxcape

wird automatisch ausgeschaltet, wenn keine Eingabe innerhalb 30 Sekunden nach dem Einschalten empfangen wird. Wenn Sie dreimal einen falschen PIN-Code eingeben, wird der Alarm „di-di“ ausgelöst und Landxcape

wird dann automatisch ausgeschaltet.

, drücken Sie dann auf , um mit dem Mähen zu beginnen.

Drücken Sie und dann , um Landxcape

zur Ladestation zu bringen, wobei sich die Messer drehen undschneiden auf dem Heimweg noch Gras. Der Landxcape

wird kontinuierlich arbeiten, bis der Akku schwach ist. Anschließend fährt er zurück zur Ladestation. Sobald der Ladevorgang beendet ist, wird der Landxcape

gemäß Zeitplan den Mähvorgang automatisch fortsetzen oder in der Ladestation bleiben. HINWEIS: Wenn Landxcape

eingeschaltet wird, werden alle Lichter der Anzeige angemacht und dann ausgemacht. Prüfen Sie, ob irgendein Licht beschädigt ist. Es wird empfohlen, die Anzeige mit Händen abzuschirmen, wenn die Umgebung zu hell ist. Arbeitszeit START Mähvorgang starten / Aufwärts Verrieglung Akkukapazität Anzeige Zeigt den Status Ihrer Einstellung an

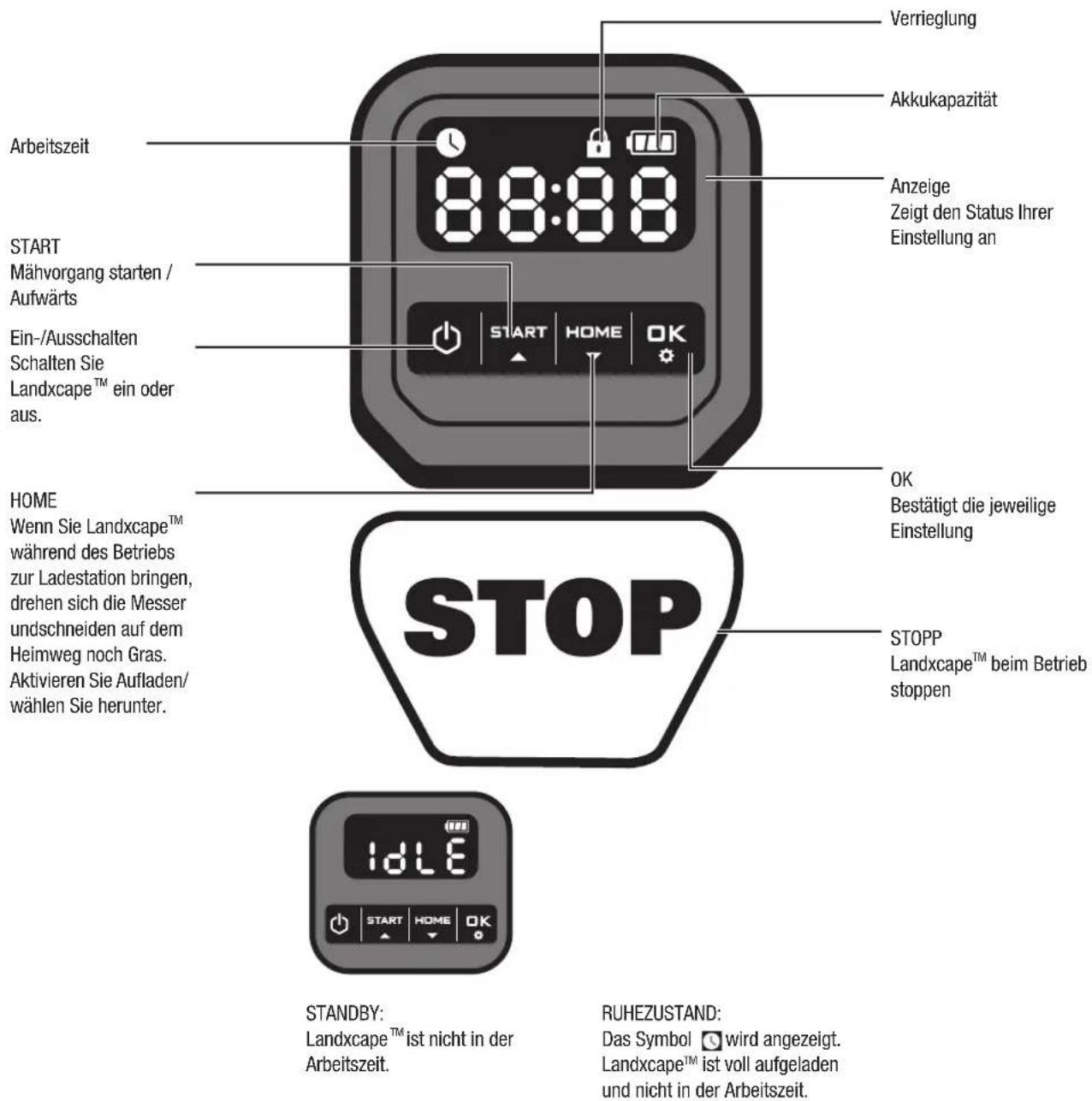

Bestätigt die jeweilige Einstellung STOPP Landxcape

beim Betrieb stoppen Ein-/Ausschalten Schalten Sie Landxcape

ein oder aus. HOME Wenn Sie Landxcape

während des Betriebs zur Ladestation bringen, drehen sich die Messer undschneiden auf dem Heimweg noch Gras. Aktivieren Sie Aufladen/ wählen Sie herunter. STANDBY: Landxcape

ist nicht in der Arbeitszeit. RUHEZUSTAND: Das Symbol wird angezeigt. Landxcape

ist voll aufgeladen und nicht in der Arbeitszeit.DE 27

5. Wissenswertes zu Ihrem

Herzlichen Glückwunsch zum Kauf Ihren neuen Landxcape

und willkommen in der komfortablen Welt des automatischen Mähens. Nun möchten wir Ihnen zeigen, wie Ihr Landxcape

funktioniert und „denkt“.

5.1 Wie weiß mein Landxcape

wählt seine Richtung nach dem Zufallsprinzip. Dadurch sorgt das Gerät dafür, dass der Rasen gleichmäßig gemäht wird und keine auffälligen Mähspuren entstehen (Siehe Abb. A).

5.2 Wie weiß mein Landxcape

, wohin er fahren soll? Ihr Landxcape

kann völlig selbstständig arbeiten. Der Landxcape

weiß, wann er zu seiner Ladestation zurückkehren muss, um aufgeladen zu werden. Er erkennt einsetzenden Regen und kann selbst stoppen, wenn er ein Problem erkennt. Er weiß auch, wie er anhält, zurückfährt und dann umdreht, wenn sein Weg durch ein anderes Objekt blockiert wird. Der Landxcape

stoppt auch die Messerteller automatisch, sobald er angehoben wird, um Unfällen vorzubeugen. A. Ladestation finden Wenn Ihr Landxcape

aufgeladen werden muss, stoppt er das Mähen und folgt dem Begrenzungskabel gegen den Uhrzeigersinn zurück zur Ladestation. Der Landxcape

ist vorprogrammiert, um das Gras entlang des Begrenzungskabels einmal wöchentlich zu mähen. Standardmäßig mäht Landxcape

jeden Montag nach dem Einschalten in der Nähe des Begrenzungskabels. B. Regensensor Der Landxcape

hat einen Regensensor auf der Seite, der Regentropfen registriert und den Landxcape

anweist, mit dem Mähen aufzuhören und den Begrenzungsdraht entlang zurück zur Ladestation zu folgen. (Siehe Abb. B) Der Landxcape

wird das Mähen nach Ablauf der Verzögerungszeit fortsetzen; die standardmäßige Verzögerungszeit beträgt 180 Minuten. Sollten die Regensensoren nass werden, so kehrt der Landxcape

zurück in seine Docking-Station. Wenn die Regensensoren trocken sind, beginnt Landxcape

mit dem Countdown der Verzögerungszeit. Wenn Sie eine Regenverzögerung beenden möchten, trocknen Sie den Sensorbereich und führen Sie einen Leistungszyklus über den Hauptschalter durch. Wenn der Leistungszyklus durchgeführt wurde; Sie können das Gerät daher wieder in Betrieb nehmen. C. Begrenzungskabel erkennen Der Landxcape

hält sich grundsätzlich an die vom Begrenzungskabel vorgegebenen Grenzen; dazu setzt er spezielle Sensoren an seiner Vorderseite ein. (Siehe Abb. C). D. Beim Mähen stoppen und wieder starten (Siehe Abb. D, E1, E2) Um mit dem Mähen zu beginnen, drücken Sie die EIN/AUS-Taste und geben Sie den PIN-Code ein. Drücken Sie auf , drücken Sie dann auf . Wenn Sie den Landxcape

beim Mähen stoppen möchten, drücken Sie einfach die Zugangstaste am Oberteil. Falls der Landxcape

erkennt, wird er eine Fehlermeldung auf dem Display ausgeben. Für Informationen zu Fehlermeldungen, siehe Fehlermeldungen. Und der Landxcape

schaltet sich aus, wenn er vom Benutzer innerhalb von 20 Min. keine Rückmeldung erhält. Betrieb wieder aufnehmen:

• Drücken Sie auf , drücken Sie dann auf

beginnt jetzt mit dem Mähen!

Stellen Sie zuerst die gewünschte Grashöhe nach dem Abschneiden ein. Sie können das Programm manuell einstellen. HINWEIS: Landxcape

ruft die Standby-Seite auf, wenn das Programm manuell eingestellt und keine Eingabe vom Benutzer innerhalb 30 Sekunden vorgenommen wird. (1) PIN-Code ändern Halten Sie zum Ändern des PIN-Codes 5 Sekunden lang beide Tasten

gleichzeitig gedrückt. Das Symbol blinkt und “ ” blinkt rollend. Danach blinkt die erste Stelle. Benutzen Sie oder , und wählen Sie die gewünschte Ziffer, und drücken Sie zur Bestätigung. Die nächste Stelle blinkt. Auf derselben Weise wählen Sie die anderen Stellen. Der neue PIN-Code lautet beispielsweise 0326. Danach blinkt „ “ rollend und die erste Stelle blinkt erneut. Auf derselben Weise geben Sie den neuen PIN-Code ein (von diesem Beispiel ). Auf der Anzeige blinkt dann „ “. Ihr PIN-Code wird erfolgreich geändert. Nur als Referenz (2) Stellen Sie Jahr, Datum und Uhrzeit ein Die Einstellung von Jahr, Datum und Uhrzeit ist obligatorisch. Wenn Sie diese Elemente nicht einstellen, beeinflusst dies die Zeitplanung in der folgenden Einstellung. Diese Elemente sollen in der Reihenfolge von Jahr, Datum und Uhrzeit eingestellt werden. Halten Sie für die Jahreseinstellung 3 Sekunden lang gedrückt, bis das Symbol und eine Zahl auf der Anzeige blinken, z. B. . Verwenden oder wählen Sie das gewünschtes Jahr. Drücken Sie anschließend, um die Jahreseinstellung zu bestätigen und beenden.DE28 Nur als Referenz Gleichzeitig blinkt das Symbol erneut und das Datum wird angezeigt, z. B. , d.h. 29 . September. Wenn blinkt, verwenden oder wählen Sie die Ziffer und drücken Sie zur Bestätigung. Dann blinkt die Ziffer . Auf derselben Weise wählen Sie die Ziffer und drücken zur Bestätigung der Einstellung vom Datum. Nur als Referenz Gleichzeitig blinkt das Symbol und die Uhrzeit wird angezeigt, zum Beispiel . Wenn blinkt, verwenden oder wählen Sie die Ziffer und drücken Sie zur Bestätigung. Wenn blinkt, verwenden oder wählen Sie die Ziffer und drücken Sie zur Bestätigung. Damit ist die Zeiteinstellung abgeschlossen und Landxcape

öffnet die Standby- Seite. Nur als Referenz (3) Stellen Sie den Arbeitsbereich ein Drücken Sie 3 Sekunden lang. Wenn das Symbol blinkt, drücken Sie . Auf der Anzeige blinkt eine Ziffer, z. B. , also der Rasenbereich. Die Arbeitszeit wird automatisch an die Größe Ihres Gartens angepasst. Verwenden oder stellen Sie den Rasenbereich ein und drücken Sie zur Bestätigung. Dann wird Landxcape

die Standby-Seite aufrufen. HINWEIS: Wenn die angezeigte Anzahl weniger als 200 beträgt, wird der Bereich bei jedem Drücken von / in Schritten von 50m

angepasst. Wenn die angezeigte Zahl 200 oder mehr erreicht, wird die Fläche bei jedem Drücken des / in Schritten von 100m

angepasst. Nur als Referenz (4) Änderung der voreingestellten Startzeit Die voreingestellten Startzeit von 9:00 Uhr kann jederzeit geändert werden, indem Sie beide Tasten & gleichzeitig gedrückt halten, bis ein Ding-Ton zu hören ist. Drücken Sie beispielsweise beide Tasten & um 14:05 Uhr, und Ihr Landxcape

beginnt um 14:05 Uhr zu mähen. Nur als Referenz

5.4 Wie gut mäht der Landxcape

das Gras? Die Mähzeiten sind für jeden Rasen unterschiedlich, abhängig von den nachfolgend erwähnten Faktoren. Experimentieren Sie ein wenig mit der Zeit, die Sie Ihrem Landxcape

täglich zum Mähen zugestehen, bis Sie die perfekte Vorgabe gefunden haben. Ihr Landxcape

kann Flächen unterschiedlicher Größen mähen; die exakte Fläche hängt natürlich von verschiedenen Faktoren ab – beispielsweise:

• Art und Wachstumsgeschwindigkeit des Rasens

• Art und Anzahl der Hindernisse im oder auf dem Rasen Anders als viele andere Mäher verwendet der Landxcape

ein seitliches Ladesystem, sodass viel umliegendes Gras geschnitten werden kann. Zusätzlich ermöglichen Löcher auf der Unterseite der Ladestation, dass das Gras hindurch wachsen kann und zu einem eleganten Erscheinungsbild beiträgt. Die Schnitthöhe des Landxcape

lässt sich zwischen 3 und 6 cm einstellen. Bevor Sie Ihren Landxcape

zum ersten Mal starten, sollen Sie das Gras mit Ihrem Handrasenmäher bis zu einer Höhe von höchstens 9 cm abschneiden. Stellen Sie dann die Schnitthöhe Ihres Landxcapes auf seinen maximalen Wert (6 cm) ein, wenn Sie zum ersten Mal mähen. (Siehe Abb. F) Ihr Landxcape

mäht am besten bei trockenem Wetter. Ihr Landxcape

mag kein feuchtes Gras, da sich dieses am Messerteller und am Motor sammeln kann; zusätzlich kommt der Landxcape

auf feuchtem Untergrund nur mühsam vorwärts und kommt leichter ins Rutschen. Ihr Landxcape

fürchtet Gewitter. Schützen Sie den Landxcape TMDE 29 bei Gewittern, indem Sie den Stecker der Ladebasis ziehen, das Begrenzungskabel trennen und dafür sorgen, dass sich der Landxcape

nicht aufladen darf. Ihr Landxcape

liebt Rasenmähen; vor allem dann, wenn Sie seine Messer stets in gutem Zustand halten. Der Landxcape

kann eine Menge Dinge ganz allein erledigen – allerdings benötigt er manchmal Ihre Hilfe, damit er sich nicht selbst verletzt.

• Lassen Sie den Landxcape

niemals über Kies fahren.

• Entfernen oder blockieren Sie Hindernisse, an denen der Landxcape

aus Versehen hochklettern und seine Messerscheibe beschädigen könnte.

• Befreien Sie Ihren Rasen von sämtlichen Abfällen und Fremdkörpern.

Grundlegendes zum Begrenzungskabel

6.1 Begrenzungskabel abstecken

Mit der Begrenzungskabel-Abstandlehre schaffen Sie den richtigen Abstand zur Rasenkante (mehr als 26cm). Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen. Falls Ihr Nachbar ebenfalls einen Landxcape

nutzt, müssen Sie einen Abstand von mindestens 1m zwischen Ihrem Begrenzungskabel und dem des Nachbarn einhalten. Das Begrenzungskabel muss die Fläche, die gemäht werden soll, exakt umschließen. Ihr Landxcape

kommt durcheinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stößt, die nicht zur Mähfläche gehören (Siehe Abb. G). Wenn nach dem Umschließen der Mähfläche noch Begrenzungskabel übrig sein sollte, schneiden Sie das überschüssige Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschneiden ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss möglich ist, ohne wieder einen Teil des Kabels ausgraben zu müssen.

6.2 Begrenzungskabel eingraben

Wenn Sie das Begrenzungskabel eingraben möchten, es wird empfohlen, dass Sie zuerst den Begrenzungsdraht im Rasen festpflocken, damit Sie gegebenenfalls leicht Anpassungen vornehmen können. Wenn Sie den Begrenzungsdraht fertig installiert haben, wird empfohlen, dass Sie den Landxcape

bitten, dem Begrenzungsdraht zu folgen, indem Sie auf und drücken. Dadurch kann sich der Landxcape

an seine neue Umgebung gewöhnen. Wenn Sie zusehen, wie der Landxcape

die Ladestation ansteuert, können Sie anschließend Änderungen an der Route des Begrenzungsdrahts vornehmen, um für ein störungsfreies Verfolgen des Begrenzungsdrahts durch den Landxcape

zu sorgen, wenn dieser die Ladestation ansteuert. Es wird sichergestellt, dass er erfolgreich mit der Ladestation arbeitet, bevor der Begrenzungsdraht eingegraben wird.

6.3 Zusammenfügen des

Begrenzungskabels Verwenden Sie eine Verbindung, wenn das Begrenzungskabel verlängert und zusammengefügt werden soll. Dies ist wasserdicht und garantiert eine verlässliche elektrische Verbindung. Geben Sie beide Kabelenden in eines der drei Löcher der Verbindung. Stellen Sie sicher, dass die Drähte vollständig in der Verbindung stecken, sodass beide Enden sichtbar sind am durchsichtigen Ende auf der anderen Seite der Verbindung. (Siehe Abb. H) Verwenden Sie eine Zange, um den Knopf oben auf der Verbindung vollständig hinein zu drücken (Siehe Abb. I, J) WARNHINWEIS: Es wird nicht empfohlen, das Begrenzungskabel einfach mit Isolierband zu verbinden, oder ein Schraubendstück als Verbindung zu verwenden. Feuchtigkeit aus dem Boden kann das Kabel oxidieren lassen und dies kann nach einer Weile zu einer Unterbrechung des Stromkreises führen.

7. Softwareaktualisierung

-Software kann aktualisiert werden, wenn neue Versionen verfügbar sind. Die aktuellste Software kann auf unserer Webseite www.landxcape-robotics.com heruntergeladen werden. Über USB aktualisieren. Siehe unten hinsichtlich des Downloads sowie Installierungsanweisungen: (1) Sie finden die aktuellste Software unter: www.landxcape-robotics. com. Speichern Sie die Datei auf einem leeren, FAT32 formatierten USB-Stick. Entfernen Sie bitte alle restlichen Dateien von dem USB-Stick und überprüfen Sie das Format. Wenn der USB-Stick nicht entsprechend formatiert ist, bitte reformatieren Sie ihn. ACHTUNG: Das Software-Update wird als ZIP-Datei zur Verfügung gestellt. Bitte entpacken Sie die Datei, bevor Sie fortfahren. (2) Stellen Sie den Landxcape

auf einen sicheren. Schalten Sie Ihr Landxcape

aus. (3) Führen Sie den USB-Stick (USB-Massenspeicher) in die Schnittstelle ein. (Siehe Abb. K1) (4) Schalten Sie Ihr Landxcape

ein. Das Update beginnt automatisch. Warten Sie, bis „ “ angezeigt wird (siehe Abb. K2), entfernen Sie dann das USB-Laufwerk (Flash-Laufwerk) und schließen Sie die Schutzabdeckung fest. Wenn „ “ angezeigt wird, ist das Update abgeschlossen und die PIN-Seite wird geöffnet. Das beiliegende Handbuch basiert auf der Standardsoftware in der Massenproduktion. Einige neue Merkmale/Funktionen der neuen Version sind in dem Handbuch möglicherweise nicht vorhanden. Wenn Sie Einstellungen finden, die im Handbuch nicht vorhanden sind, besuchen Sie www.landxcape-robotics.com, um das aktuellste Handbuch herunterzuladen.

muss hin und wieder überprüft werden. Der Landxcape

arbeitet hart und verdient daher von Zeit zu Zeit eine ordentliche Reinigung oder einen Austausch von Verschleißteilen. Verwenden Sie niemals Ihren Landxcape

, wenn der Ein/Aus Schalter defekt ist. Schalten Sie die Maschine aus, ehe Sie jegliche Reparatur- oder Wartungsarbeiten ausführen. In Folgenden möchten wir Ihnen erklären, wie Sie Ihren neuen Landxcape

am besten an sein neues Umfeld gewöhnen und ihm die Pflege zukommen lassen, die er verdient.

8.1 Immer schön scharf

WARNUNG: Bevor Sie den Landxcape

reinigen, einstellen oder die Messer auswechseln, schalten Sie Ihren Landxcape

AUS und ziehen Sie Schutzhandschuhe an.DE30 WARNUNG: Beim Austausch der Messer Wechseln Sie bei einem Austausch unbedingt grundsätzlich alle Messer auf einmal. Verwenden Sie beim Fixieren der Messer stets neue Schrauben. Das ist wichtig, um den Klingenhalt sicherzustellen und die Klingendrehscheibe auszuwuchten. Falls Sie keine neuen Schrauben verwenden, kann dies zu schweren Verletzungen führen. Der Landxcape

schneidet Gras nicht wie andere Rasenmäher. Seine Messer sind an 2 Kanten rasiermesserscharf und wirbeln zum perfekten Schnitt in beide Richtungen (Siehe Abb. L). Jedes Messer Ihres Landxcape

ist mit 2 Schneiden ausgestattet. Die rotierenden Klingen macht willkürliche Vor- und Rückwärtsbewegungen, damit beide Seiten der Klingen genutzt werden. Dadurch kann die Häufigkeit beim Wechseln der Schneidklinge minimiert werden. Die einzelnen Messer halten bis zu 2 Monate, wenn täglich gemäht wird. Schauen Sie immer nach, ob die Messer angeschlagen oder anderweitig beschädigt sind; falls ja, wechseln Sie die Messer aus. Wenn die Messer stumpf und verschlissen sind, sollten sie durch die Ersatzmesser ersetzt werden, die mit Ihrem Landxcape

geliefert wurden. Ersatzmesser erhalten Sie auch beim Landxcape

-Händler in Ihrer Nähe. A. Messer austauschen Nach einer Weile (normalerweise einmal pro Saison) müssen die Messer Ihres Landxcape

komplett ausgewechselt werden. Tauschen Sie also unbedingt immer alle Messer auf einmal aus. Zum Austausch können Sie einen der Ersatzmessersätze und die zusätzlichen Messerschrauben verwenden, die mit Ihrem Landxcape

geliefert wurden. Vor dem Austausch der Messer schalten Sie den Landxcape

unbedingt ab und ziehen Schutzhandschuhe über! Dann führen Sie diese Schritte aus:

1. Drehen Sie den Landxcape

sanft auf den Rücken.

2. Entfernen Sie die Batterieabdeckung und entnehmen Sie den

3. Lösen Sie die Messerschrauben mit einem Schlitz- oder

schraubendreher. (Siehe Abb. M)

4. Schrauben Sie die neuen Messer gut fest.

5. Setzen Sie den Akku ein, und bringen Sie die Batterieabdeckung

wieder an. WICHTIG: Überzeugen Sie sich nach dem Verschrauben der Messer, dass sich diese frei drehen lassen.

WARNUNG: Bevor Sie Ihren Landxcape

reinigen, schalten Sie ihn AUS. Ziehen Sie Schutzhandschuhe über, bevor Sie die Messerscheibe reinigen; nutzen Sie dazu kein fließendes Wasser. A. Gehäuse reinigen Ihr Landxcape

fühlt sich deutlich wohler und lebt länger, wenn Sie ihn regelmäßig reinigen. Da Ihr Landxcape

im Grunde ein Elektrogerät ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. ertränken Sie Ihren Landxcape

nicht mit fließendem Wasser; greifen Sie am besten zu einer mit Wasser gefüllten Sprühflasche. Reinigen Sie das Kunststoffgehäuse mit einer weichen Bürste oder einem Tuch, verzichten Sie auf Lösungsmittel und Polituren (Siehe Abb. N). Achten Sie gut darauf, dass sämtliche Grasreste und sonstige Rückstände gründlich entfernt werden. B. Unterseite reinigen Nicht vergessen, ganz wichtig: Schalten Sie den Landxcape

ziehen Sie Schutzhandschuhe über, bevor Sie den Messerteller berühren! Drehen Sie zuerst Ihren Landxcape

um, so dass die Unterseite exponiert wird. Nun sehen Sie den Messerteller, den umgebenden Motorgehäuserahmen sowie die Vorderräder und Antriebsräder. Reinigen Sie alles gründlich mit einer weichen Bürste oder mit einem feuchten Lappen. WARNUNG: Reinigen Sie NIEMALS die Unterseite des Landxcape

s mit fließendem Wasser. Es können Schäden an den Komponenten auftreten. (Siehe Abb. O1, O2) Drehen Sie das Schneidrad um sicherzustellen, dass es frei dreht. Prüfen Sie, dass sich die Klingen problemlos um die. Befestigungsschrauben drehen. Beseitigen Sie alle Hindernisse. WICHTIG: Entfernen Sie sämtliche (auch die kleinsten) Rückstände, damit es nicht zu Rissen in der Messerscheibe kommt. Auch der winzigste Riss kann die Mähleistung Ihres Landxcape

beeinträchtigen. C. Kontakte und Ladestreifen reinigen Reinigen Sie die Kontakte an der Ladestation und den Ladestreifen am Landxcape

mit einem Tuch. Entfernen Sie sämtliche Grasreste und sonstige Rückstände rund um die Kontakte und Ladestreifen regelmäßig, damit sich der Landxcape

stets problemlos aufladen kann.

Akkulaufzeit und -haltbarkeit Das Herzstück des Landxcape

ist sein 20V-Lithiumbatterie. Stellen Sie sicher, dass der Akku vollständig aufgeladen und an einem kühlen, trockenen Ort aufbewahrt wird. HINWEIS: Die empfohlene Betriebstemperatur des Landxcape

Die Lebenserwartung des Landxcape

-Akkus hängt von unterschiedlichen Faktoren ab; beispielsweise:

• Dauer der Schönwettersaison (der „Mähsaison“) an Ihrem Wohnort.

-Arbeitsstunden pro Tag

• Art und Weise der Akkulagerung Landxcape

kann ohne das Begrenzungskabel manuell aufgeladen werden.

1. Schließen Sie die Ladestation an eine geeignete

Stromversorgung an. Die grüne Lampe der Ladestation erleuchtet grün.

2. Docken Sie den Landxcape

manuell an die Ladestation an, während der Landxcape

ausgeschaltet ist (siehe Abb. P).

3. Die grüne LED auf der Ladestation blinkt, der Landxcape

beginnt mit dem Ladevorgang.

lebt länger und gesünder, wenn Sie ihm einen wohlverdienten Winterschlaf gönnen. Obwohl der Landxcape

ein zäher Bursche ist, sollten Sie ihm im Winter einen Platz im Schuppen oder in der Garage zugestehen. Bevor Sie Ihren Landxcape

in den Winterschlaf entlassen, sollten Sie noch Folgendes erledigen:

• Reinigen Sie Ihren Landxcape

• Laden Sie den Akku vollständig auf und entfernen Sie ihn aus dem Landxcape

• Schalten Sie das Gerät ab. Um die Lebensdauer des Akkus zu maximieren, laden Sie den Akku vor der Aufbewahrung im Winter vollständig auf und entfernen Sie ihn aus dem Landxcape

WARNUNG: Schützen Sie die Unterseite des Landxcape

vor Wasser. Lagern Sie den Landxcape

NIEMALS draußen falsch herum. Das Begrenzungskabel kann im Boden verbleiben; seine Enden sollten Sie jedoch vor der Witterung schützen – zum Beispiel, indem Sie ein mit Fett gefülltes Döschen darüber stülpen. Falls die Ladebasis im Winter draußen verbleibt, lassen Sie das Begrenzungskabel angeschlossen. HINWEIS: Wenn Sie den Landxcape

wieder aus seinem Winterschlaf erwecken, sorgen Sie dafür, dass die Ladestreifen und die Kontaktstreifen gründlich sauber sind; dies können Sie mit feinem Schleifpapier erledigen.

8.5 Akku austauschen

WARNUNG: Schalten Sie das Gerät unbedingt mit der Ein-/ Austaste aus, bevor Sie sich Einstellungen, Austausch oder Reparatur zuwenden! Bevor Sie die Messer auswechseln, schalten Sie Ihren Landxcape

AUS und ziehen Sie Schutzhandschuhe an. Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den folgenden Schritten:

1. Drehen Sie Ihren Landxcape

sanft auf den Rücken.

2. Lösen Sie die Schrauben an der Abdeckung. Entfernen Sie die

Abdeckung des Batteriefachs. (siehe Abb. Q1)

3. Nehmen Sie die alte Batterie vorsichtig heraus. Drücken Sie die

Verriegelung und lösen Sie die Steckverbinder. (siehe Abb. Q2) HINWEIS: Nicht an den Drähten ziehen. Halten Sie die Verbindungen fest und lösen Sie den Riegel.

4. Verbinden Sie eine neue, Original Batterie, indem Sie die

Verbindungen zusammenbringen, bis diese in Position sind. (siehe Abb. Q3, Q4)

5. Montieren Sie den Akku wie abgebildet. (siehe Abb. Q5) Platzieren Sie

die Abdeckung erneut in ihre Position und ziehen Sie die Schrauben gut an.DE32

9. Funktionsmeldungen

Anzeige Meldung Handlung Regenverzögerung aktiviert. Keine Handlung ist angefordert.

Symptome Ursache Maßnahme Der Landxcape

befindet sich außerhalb des Funktionsbereichs.

1. Falls sich der Landxcape

tatsächlich außerhalb seines Arbeitsbereich befindet: schalten Sie den Landxcape

ab, bringen Sie ihn wieder zurück in den Arbeitsbereich. Schalten Sie den Landxcape

ein. Drücken Sie auf , drücken Sie dann auf .

2. Falls sich der Landxcape

nicht unerlaubt von seinem Arbeitsbereich entfernt hat: Prüfen Sie, dass die LED an der Ladestation grün leuchtet. Falls nicht, prüfen Sie, dass die Ladestation ordnungsgemäß mit dem Ladegerät verbunden und dieses an eine passende Stromversorgung angeschlossen ist. Ist das der Fall, bedeutet das, dass die Enden des Begrenzungskabels mit falscher Polarität verbunden sind, und Sie müssen diese wechseln.

3. Die rote LED auf der Ladestation leuchtet auf, stellen Sie sicher, dass das Begrenzungskabel

gut mit den Klemmen der Ladestation verbunden ist. Wenn das Problem weiterhin besteht, prüfen Sie, ob das Begrenzungskabel geschnitten wird. Radmotor blockiert.

1. Schalten Sie den Landxcape

aus. Bringen Sie den Landxcape

zu einer Stelle, an der sich keine Hindernisse befinden.

2. Schalten Sie den Landxcape

ein. Drücken Sie auf , drücken Sie dann auf .

3. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie den

aus, drehen Sie den Landxcape

auf den Rücken, schauen Sie nach, ob irgendetwas die Räder am Drehen hindert.

4. Entfernen Sie sämtliche Fremdkörper und Hindernisse, drehen Sie den Landxcape

wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf , drücken Sie dann auf . Messer blockiert.

1. Schalten Sie den Landxcape

2. Drehen Sie den Landxcape

auf den Rücken, schauen Sie nach, ob die Messerscheibe durch einen Fremdkörper blockiert wird.

3. Entfernen Sie das Hindernis.

4. Bringen Sie den Landxcape

wieder in die aufrechte Position und bringen Sie ihn in einen Bereich mit kurzem Gras, oder ändern Sie die Schnitthöhe.

5. Schalten Sie das Gerät ein. Drücken Sie auf , drücken Sie dann auf .

1. Schalten Sie den Landxcape

2. Befreien Sie den Landxcape

und bringen Sie ihn an eine andere Stelle.

3. Schalten Sie den Landxcape

ein. Drücken Sie auf , drücken Sie dann auf .

4. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie den

aus, drehen Sie den Landxcape

um. Prüfen Sie, ob die Räder durch irgendetwas am Drehen gehindert werden.

5. Entfernen Sie sämtliche Fremdkörper und Hindernisse, drehen Sie den Landxcape

wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf , drücken Sie dann auf . Der Landxcape

1. Schalten Sie den Landxcape

2. Bringen Sie den Landxcape

zu einer Stelle, an der sich keine Hindernisse befinden, schalten Sie ihn ein. Drücken Sie auf , drücken Sie dann auf .

3. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie die

Stromversorgung aus, Wenn die Fehlermeldung weiterhin angezeigt wird: Schalten Sie Landxcape

aus, drehen Sie Landxcape

um und prüfen Sie, ob die Vorderräder drehbar sind.

4. Entfernen Sie eventuell vorhandene Fremdkörper, drehen Sie den Landxcape

wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf , drücken Sie dann auf .DE 33 Der Landxcape

wird hochgehoben. Drehen Sie den Landxcape

richtig herum. Drücken Sie auf , drücken Sie dann auf

1. Überprüfen Sie die Akkutemperatur. Wenn die Temperatur zu hoch ist, warten Sie,

bis die Temperatur gesunken ist. Drücken Sie und dann .

2. Benutzen Sie einen neuen Akku. Starten Sie Landxcape

wieder ein. Drücken Sie und dann .

3. Wenn der Fehler wiederholt auftritt, versuchen Sie, den Arbeitszeitplan zu ändern.

Es dauert zu lange, bis Landxcape

zur Ladestation zurückkehrt. Landxcape

zum Aufladen manuell in die Ladestation einstecken. Wenn Landxcape

vollständig aufgeladen ist, drücken Sie und dann . Unbekannte Fehler. Starten Sie Landxcape

wieder ein. Drücken Sie und dann . Wenn die Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Kundendienst. HINWEISE

• Achten Sie vor dem Einschalten stets darauf, dass sich der Landxcape

innerhalb seines Arbeitsbereiches befindet. Falls nicht, wird die Meldung „ “ angezeigt. Diese Meldung erscheint auch, wenn der Landxcape

beim Einschalten direkt über dem Begrenzungskabel liegt.

• Falls Sie Ihren Landxcape

aus bestimmten Gründen (z. B. Party, spielende Kinder und dergleichen) in seiner Ladebasis parken möchten: drücken Sie dann . Der Landxcape

kehrt zu seiner Basis zurück und bleibt dort. Drücken Sie , um Landxcape

• Falls derselbe Fehler immer wieder an derselben Stelle Ihres Rasens auftreten sollte, gibt es eventuell ein Problem mit dem Begrenzungskabel. Schauen Sie sich daher noch einmal die Installationsanleitung an, überprüfen Sie Ihre Installation mit deren Hilfe.

• Sollte Ihr Rasen in zwei getrennte Bereiche geteilt sein, die durch einen Korridor von weniger als 1 m verbunden ist, wobei ein Teil über keine Ladestation verfügt: Wenn sich der Landxcape

entladen hat, diesen manuell zur Ladestation zurückbringen, schalten Sie den Strom ein, und der Ladevorgang startet.

gelegentlich nicht korrekt arbeitet, versuchen Sie bitte, ihn nochmals zu starten. Wenn das Problem nicht behoben wird, versuchen Sie, den Akku zu entfernen und neu einzulegen. Falls das Problem nicht behoben werden kann, wenden Sie sich bitte an Ihren Landxcape

-Kundendienstberater um Hilfe.

• Waschen Sie das Gerät nicht mit einem Hochdruckreiniger, da dies dem Akku oder dem Gerät Schaden zufügen könnte.

mit Ihrem Mobiltelefon verbunden ist, können Sie ihn auf Ihrem Mobiltelefon sperren. Dies verhindert die Verwendung durch Unbefugte. Problem Ursache Abhilfe/Informationen Die LED an der Ladebasis leuchtet nicht auf. Kein Strom. Prüfen Sie, ob das Netzkabel ordnungsgemäß an das Ladegerät und dieses an eine passende Stromversorgung angeschlossen ist. Die rote LED auf der Ladestation leuchtet auf. Des Begrenzungskabel ist nicht angeschlossen. Prüfen Sie, dass das Begrenzungskabel ordnungsgemäß an die Ladestation angeschlossen wurde. Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt, besonders an den Kabelenden. Der Landxcape

schaltet sich ein, die Messerscheibe bewegt sich jedoch nicht. Der Landxcape

sucht nach seiner Ladestation (Außer wenn Sie und dann drücken, damit Landxcape

zur Ladestation geht.) Dies ist normal: Wenn der Landxcape

Energie benötigt, dreht sich die Messerscheibe nicht, während er seine Ladebasis ansteuert. Der Landxcape

vibriert. Die Messer könnten beschädigt sein. Überprüfen Sie den Zustand der Messerscheibe. Prüfen Sie Messer und Schrauben, tauschen Sie defekte oder fehlende Teile bei Bedarf aus. Entfernen Sie Rückstände und Fremdkörper von den Messern und der Messerscheibe.DE34 Das Gras wird unregelmäßig geschnitten. Der Landxcape

arbeitet nicht lange genug pro Tag. Verlängern Sie die Mähdauer. Der Mähbereich ist zu groß. Verkleinern Sie den Mähbereich oder verlängern Sie die Mähdauer. Die Messer sind stumpf. Wechseln Sie zum Ausbalancieren der Messerscheibe sämtliche Messer und Schrauben aus. Die Schnitthöhe wurde nicht richtig an die Höhe des Grases angepasst (zu niedrig). Erhöhen Sie die Schnitthöhe, vermindern Sie die Schnitthöhe anschließend wieder nach Bedarf. Gras oder andere Dinge haben sich um die Messerscheibe gewickelt. Schauen Sie sich die Messerscheibe an, entfernen Sie Gras und andere Fremdkörper. Gras hat sich an der Messerscheibe oder im Motorgehäuserahmen abgesetzt. Sorgen Sie dafür, dass sich die Messerscheibe leicht drehen lässt. Bei Bedarf können Sie die Messerscheibe abnehmen und Ablagerungen anschließend entfernen. Ihr Landxcape

befindet sich innerhalb seines Gebiets und der Begrenzungsdraht ist verbunden. Aber das Display sagt „

Die Begrenzungskabelenden sind falsch angeschlossen. Vertauschen Sie die Enden des Begrenzungskabels. Das Begrenzungskabel ist gebrochen. Beschädigtes Begrenzungskabel mit Anschlussteilen reparieren. Die Ladezeit liegt weiter über der Nennladezeit. Schlechte Verbindung durch Verschmutzung des Ladestreifens. Reinigen Sie die Kontakte an der Ladestation und die Kontakte am Landxcape

Aufgrund von hoher Temperatur ist der Ladeschutz aktiviert Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat Der Landxcape

lädt sich nicht auf. Kein Strom. Prüfen Sie, dass das Netzkabel ordnungsgemäß an das Ladegerät und dieses an eine passende Stromversorgung angeschlossen ist. Funktioniert beim manuellen Aufladen nicht einwandfrei Siehe manuelles Aufladen im Abschnitt 8.3. Der Landxcape

arbeitet zwischen den einzelnen Aufladungen deutlich weniger. Etwas verhindert oder bremst die Drehung der Messerscheibe. Nehmen Sie die Messerscheibe ab, reinigen Sie die Scheibe. Das Gras steht zu hoch und ist zu dick. Der Landxcape

vibriert stark. Schauen Sie sich Messerscheibe und Messer an, entfernen Sie Gras und andere Fremdkörper. Die Batterie ist eventuell erschöpft oder alt Gegen eine neue Batterie austauschen. Der Landxcape

arbeitet nicht zur richtigen Zeit. Die Uhr ist falsch eingestellt. Stellen Sie die Uhr auf die richtige Uhrzeit ein, siehe Abschnitt 5.3. Die für den Landxcape

programmierten Schnittzeiten sind falsch. Stellen Sie die Zeiten zum Beginn und zum Beenden des Mähens richtig ein. Der Landxcape

wurde manuell an die Ladestation angedockt. Drücken Sie und anschließend . Der Akku wird nicht aufgeladen, da seine Temperatur bei heißem Wetter über 55° C steigt. Warten Sie, bis der Akku abgekühlt ist. Der Landxcape

kann nicht richtig an die Ladestation andocken Umwelteinflüsse Starten Sie den Landxcape

nochmals Schlechte Verbindung durch Verschmutzung des Ladestreifens. Reinigen Sie die Kontakte an der Ladestation und die Kontakte am Landxcape

Die grüne LED auf der Ladestation schaltet sich EIN, bevor der Ladevorgang abgeschlossen ist. Die Ladestation überhitzt. Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat.DE 35 Der Landxcape

fährt außerhalb des Begrenzungskabels. Der Landxcape

mäht einen Bereich außerhalb des Begrenzungskabelbereichs. Der Landxcape

dreht sporadisch am Begrenzungskabel um bzw. fährt zurück. Der Begrenzungsdraht eines anderen Landxcape

oder eines anderen Marken- Rasenroboters ist zu nahe positioniert. Stellen Sie sicher, dass der Begrenzungsdraht Ihres Landxcape

mindestens 1m vom benachbarten Begrenzungsdraht entfernt ist. Der Begrenzungsdraht wurde mit scharfen Ecken installiert. Überprüfen Sie den Begrenzungsdraht und stellen Sie sicher, dass die Ecken abgerundet sind. Bei feuchten Bedingungen kann das elektrische Signal aus dem Begrenzungskabel austreten, wenn das Kabel verbunden oder repariert wurde. Überprüfen Sie die Verbindungspunkte des Begrenzungskabels. Isolieren Sie diese, um eine absolut wasserdichte Verbindung zu gewährleisten. Aufgrund einer defekten Isolierung kann das elektrische Signal aus dem Begrenzungskabel austreten. Reparieren Sie die beschädigte Isolierung des Begrenzungsdrahts mithilfe von Verbindungen. Der Schneidebereich ist größer als der zulässige Schneidebereich des Landxcape

Reduzieren Sie den Schneidebereich oder verwenden Sie Landxcape

in einer größeren zulässigen Schneidebereich. Die Räder des Landxcape

rutschen durch oder beschädigen den Rasen. Unter dem Landxcape

können sich Fremdkörper befinden, z. B. Zweige und Äste. Entfernen Sie die Fremdkörper unter dem Landxcape

Das Gras ist zu feucht. Warten Sie, bis das Gras getrocknet ist. Aufgrund der hohen Geschwindigkeit beim Hinunterfahren eines Abhangs schießt der Landxcape

über den Begrenzungsdraht hinaus Der Begrenzungsdraht befindet sich auf einem Gefälle, das 17% (10°) überschreitet. Verlegen Sie den Begrenzungsdraht entfernt von Steigungen über 17% (10°). Bitte schlagen Sie für Einzelheiten im Installationshandbuch nach. Fehler beim Software-Update tritt auf. Versuchen Sie erneut gemäß dem Abschnitt „Software-Update“. Umweltschutz Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.DE36 Konformitätserklärung WIR, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Erklären Hiermit, Dass Unser Produkt Beschreibung Roboter-Rasenmäher Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Bezeichnung der Maschine, Repräsentant der Roboter-Rasenmäher) (Jahr, Artikelnummer und Monat der Seriennummer sind auf der Rückseite angegeben. Die vollständige Seriennummer ist auf dem Gehäuse des Rasenmähers deutlich sichtbar aufgedruckt) mit Batterieladegerät LA8001 / LA8002 und Ladestation LA3000 Funktion Grasschnitt den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC geändert durch 2005/88/EC, 2014/53/EU 2000/14/EC geändert durch 2005/88/EC - Konformitätsbewertungsverfahren nach Annex V - Gemessene Schallleistung 64.2 dB (A) - Garantierte Schallleistung 64 dB (A) Zertifizierungsstelle Name: Intertek Testing & Certication Ltd. (notizierte Stelle 0359) Anschrift: Cleeve Road, Leatherhead, Surrey, KT22 7SB United Kingdom Bescheinigungsnummer: 181000479SHA-V1 Normen, EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015,EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303 447 V1.1.1 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Adresse Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2019/04/22 Allen Ding Stellvertretender Chefingenieur, Prüfung und Zertifizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaFR 37

10. MESDRAAIENDE SCHIJF

14. ACHTERSTE RIJWIEL

3. Technische gegevens en

3.1 Technische gegevens

Polnilec (LA8001 / LA8002)
