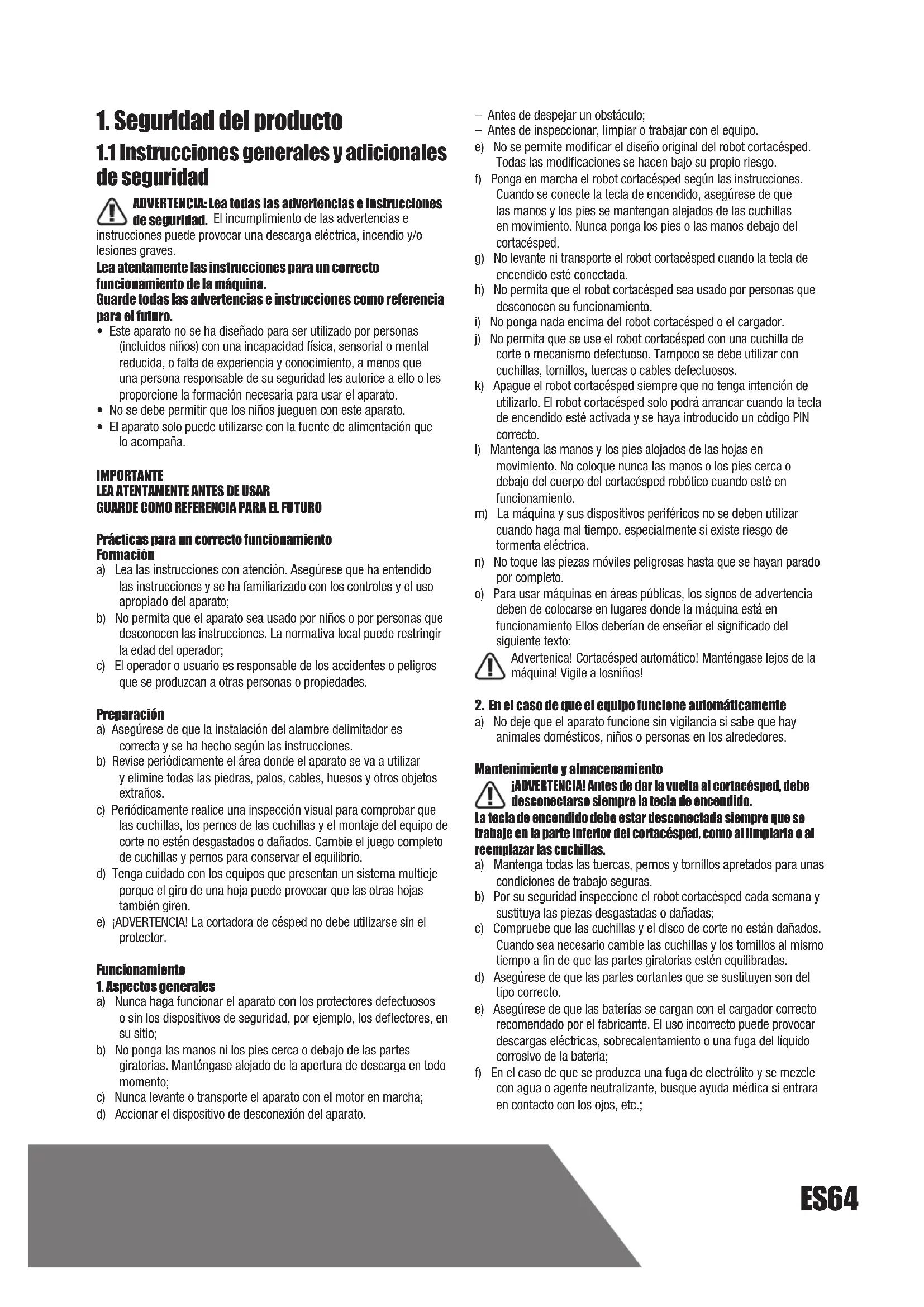

1. Seguridad del producto

1.1 Instrucciones generales y adicionales

de seguridad ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones puede provocar una descarga eléctrica, incendio y/o lesiones graves. Lea atentamente las instrucciones para un correcto funcionamiento de la máquina. Guarde todas las advertencias e instrucciones como referencia para el futuro.

• Este aparato no se ha diseñado para ser utilizado por personas (incluidos niños) con una incapacidad física, sensorial o mental reducida, o falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les autorice a ello o les proporcione la formación necesaria para usar el aparato.

• No se debe permitir que los niños jueguen con este aparato.

• El aparato solo puede utilizarse con la fuente de alimentación que lo acompaña. IMPORTANTE

LEA ATENTAMENTE ANTES DE USAR

GUARDE COMO REFERENCIA PARA EL FUTURO

Prácticas para un correcto funcionamiento Formación a) Lea las instrucciones con atención. Asegúrese que ha entendido las instrucciones y se ha familiarizado con los controles y el uso apropiado del aparato; b) No permita que el aparato sea usado por niños o por personas que desconocen las instrucciones. La normativa local puede restringir la edad del operador; c) El operador o usuario es responsable de los accidentes o peligros que se produzcan a otras personas o propiedades. Preparación a) Asegúrese de que la instalación del alambre delimitador es correcta y se ha hecho según las instrucciones. b) Revise periódicamente el área donde el aparato se va a utilizar y elimine todas las piedras, palos, cables, huesos y otros objetos extraños. c) Periódicamente realice una inspección visual para comprobar que las cuchillas, los pernos de las cuchillas y el montaje del equipo de corte no estén desgastados o dañados. Cambie el juego completo de cuchillas y pernos para conservar el equilibrio. d) Tenga cuidado con los equipos que presentan un sistema multieje porque el giro de una hoja puede provocar que las otras hojas también giren. e) ¡ADVERTENCIA! La cortadora de césped no debe utilizarse sin el protector. Funcionamiento

1. Aspectos generales

a) Nunca haga funcionar el aparato con los protectores defectuosos o sin los dispositivos de seguridad, por ejemplo, los deflectores, en su sitio; b) No ponga las manos ni los pies cerca o debajo de las partes giratorias. Manténgase alejado de la apertura de descarga en todo momento; c) Nunca levante o transporte el aparato con el motor en marcha; d) Accionar el dispositivo de desconexión del aparato. – Antes de despejar un obstáculo; – Antes de inspeccionar, limpiar o trabajar con el equipo. e) No se permite modificar el diseño original del robot cortacésped. Todas las modificaciones se hacen bajo su propio riesgo. f) Ponga en marcha el robot cortacésped según las instrucciones. Cuando se conecte la tecla de encendido, asegúrese de que las manos y los pies se mantengan alejados de las cuchillas en movimiento. Nunca ponga los pies o las manos debajo del cortacésped. g) No levante ni transporte el robot cortacésped cuando la tecla de encendido esté conectada. h) No permita que el robot cortacésped sea usado por personas que desconocen su funcionamiento.

i) No ponga nada encima del robot cortacésped o el cargador.

j) No permita que se use el robot cortacésped con una cuchilla de corte o mecanismo defectuoso. Tampoco se debe utilizar con cuchillas, tornillos, tuercas o cables defectuosos. k) Apague el robot cortacésped siempre que no tenga intención de utilizarlo. El robot cortacésped solo podrá arrancar cuando la tecla de encendido esté activada y se haya introducido un código PIN correcto. l) Mantenga las manos y los pies alojados de las hojas en movimiento. No coloque nunca las manos o los pies cerca o debajo del cuerpo del cortacésped robótico cuando esté en funcionamiento. m) La máquina y sus dispositivos periféricos no se deben utilizar cuando haga mal tiempo, especialmente si existe riesgo de tormenta eléctrica. n) No toque las piezas móviles peligrosas hasta que se hayan parado por completo. o) Para usar máquinas en áreas públicas, los signos de advertencia deben de colocarse en lugares donde la máquina está en funcionamiento Ellos deberían de enseñar el significado del siguiente texto: Advertenica! Cortacésped automático! Manténgase lejos de la máquina! Vigile a losniños!

2. En el caso de que el equipo funcione automáticamente

a) No deje que el aparato funcione sin vigilancia si sabe que hay animales domésticos, niños o personas en los alrededores. Mantenimiento y almacenamiento ¡ADVERTENCIA! Antes de dar la vuelta al cortacésped, debe desconectarse siempre la tecla de encendido. La tecla de encendido debe estar desconectada siempre que se trabaje en la parte inferior del cortacésped, como al limpiarla o al reemplazar las cuchillas. a) Mantenga todas las tuercas, pernos y tornillos apretados para unas condiciones de trabajo seguras. b) Por su seguridad inspeccione el robot cortacésped cada semana y sustituya las piezas desgastadas o dañadas; c) Compruebe que las cuchillas y el disco de corte no están dañados. Cuando sea necesario cambie las cuchillas y los tornillos al mismo tiempo a fin de que las partes giratorias estén equilibradas. d) Asegúrese de que las partes cortantes que se sustituyen son del tipo correcto. e) Asegúrese de que las baterías se cargan con el cargador correcto recomendado por el fabricante. El uso incorrecto puede provocar descargas eléctricas, sobrecalentamiento o una fuga del líquido corrosivo de la batería; f) En el caso de que se produzca una fuga de electrólito y se mezcle con agua o agente neutralizante, busque ayuda médica si entrara en contacto con los ojos, etc.;ES 65 g) La asistencia técnica del equipo se debería realizar de acuerdo con las instrucciones del fabricante. Recomendación Conecte la máquina y sus dispositivos periféricos únicamente a un circuito de alimentación protegido mediante un interruptor diferencial (ID) con una corriente de disparo que no sea superior a 30 mA. Riesgos residuales Para evitar lesiones, utilice guantes de protección para sustituir las cuchillas. Transporte Para el transporte del robot cortacésped a largas distancias, se debe utilizar el embalaje original. Para un traslado seguro desde o dentro de la zona de trabajo: a) Pulse el botón STOP para detener la segadora. Selecciona los cuatro dígitos del PIN cuando utiliza la segadora por primera vez. b) Apague el robot cortacésped siempre que tenga intención de transportarlo. c) Lleve el cortacésped por el mango de la parte en la parte delantera. Lleve el cortacésped con el disco de corte lejos del cuerpo. Advertencias de seguridad para la batería del interior de la herramienta a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio. c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 ± 5 °C).

i) Al eliminar las baterías, mantenga las baterías de distinto

sistema electroquímico separadas unas de otras. j) Recargue solo con el cargador indicado por Landxcape

. No utilice ningún otro cargador que no sea el especícamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías. k) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. l) Mantenga la batería fuera del alcance de los niños. m) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. n) Deshágase del producto correctamente.

1.2 Información sobre el Landxcape

ADVERTENCIA –El robot cortacésped puede ser peligroso si se usa incorrectamente. Lea con atención el Manual de Usuario y entienda su contenido antes de usar su robot cortacésped. ADVERTENCIA - Manténgase a una distancia segura mientras la máquina esté en funcionamiento. ADVERTENCIA – Apague la máquina antes de trabajar en ella o levantarla. ADVERTENCIA –No use la máquina como medio de transporte. No incinerar No exponer a la lluvia o al agua. No tirar las baterías. Las baterías agotadas deben llevarse al punto local de recogida o reciclaje de residuos. No lave la máquina utilizando agua a alta presión. Dispositivo de clase III Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.ES66

10. DISCO GIRADOR DE LA CUCHILLA

14. RUEDA DE TRACCIÓN TRASERA

21. CLAVOS DE RETENCIÓN DE LA BASE DE CARGA

22. MEDIDOR DE DISTANCIA DEL CABLE DELIMITADOR

Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.ES 67

3. Datos técnicos y acústicos

Modelo LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - denominaciones de maquinaria, representantes de Robot Cortacesped) LX790 LX792 LX791 LX793 LX794 LX795 Tensión nominal 20V Max.* Velocidad en vacío 2800/min Área de corte 600m

Diámetro de corte 16cm 18cm 18cm Altura de corte 30-60mm Posiciones de altura de corte 4 Tipo de batería Litio Modelo de la batería LA0001 LA0002 LA0001 Tiempo de carga aprox. 1.3hrs 2hrs 1.3hrs Modelo del cargador LA8001 / LA8002 Datos nominales del cargador Entrada: 100-240V~50/60Hz, 38W, Salida: 20V , 1.5A Peso de la Máquina 8.4kg Clase de protección III

• Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios. ACCESORIOS LX790 LX792 LX791 LX793 LX794 LX795 Tornillos 9 9 9 Base de carga 1 1 1 Estacas de sujeción de la base de carga

Alambre delimitador 150m 180m 150m Estacas delimitadoras 210 250 210 Llave Allen 1 1 1 Patrón de medida para el alambre delimitador

Cuchillas 9 9 9 Conector 2 2 2 Batería (LA0001/ LA0002) 1 1 1 Cargador (LA8001 / LA8002) 1 1 1 Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

3.2 Información de ruido

Nivel de presión acústica de ponderación

= 0.4dB(A) Nivel de potencia acústica de ponderación

= 0.4dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A) Es inevitable un cierto grado de ruido procedente de la máquina. El trabajo con maquinarias ruidosas está sujeto a licencia y debe estar limitado a determinados periodos. Respete los periodos de descanso y puede que sea necesario restringir las horas de trabajo al mínimo. Para su protección personal y la de las personas que trabajen cerca, debe usar una protección auditiva adecuada. Utilización reglamentaria Este producto ha sido proyectado para utilizarse en el área doméstica. Se ha diseñado para cortar el césped con frecuencia, permitiéndole disfrutar de un césped más verde y de mejor aspecto como nunca antes. Según el tamaño de su jardín, Landxcape

puede programarse para funcionar en cualquier momento o con la frecuencia que desee. No está diseñado para cavar, barrer ni quitar nieve.ES68

1) Después de la instalación del cable delimitador, puede empezar a utilizar el Landxcape

(consulte la guía de instalación para instalar el cable delimitador).

hasta que el Landxcape

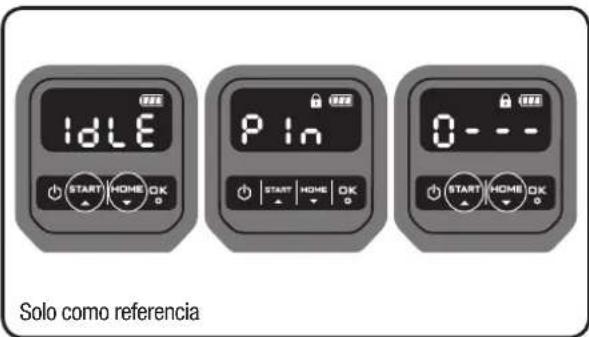

se active. Para la primera vez que se usa, ingrese el código PIN predeterminado 0000 presionando cuatro veces cuando el número 0 esté parpadeando. (El código PIN se puede cambiar, consulte "Configuración" en la Guía de instalación) NOTA: Landxcape

se apagará si no recibe ninguna entrada dentro de los 30 segundos posteriores a su activación. Si ingresa el código PIN incorrecto tres veces, Landxcape

activará la alarma "di-di" y luego se apagará.

y, luego, pulse para comenzar a cortar el césped.

y para que Landxcape

vaya a la base de carga, con las cuchillas rotativas para cortar el césped de camino a casa. Landxcape

funcionará de forma ininterrumpida hasta que la batería esté baja; entonces volverá a la base de carga. Una vez se ha cargado por completo, el Landxcape

continuará cortando el césped automáticamente o permanecerá en la base de carga dependiendo de su plan de siega. NOTA: Cuando se active Android

, se eliminarán todas las luces de la pantalla y luego se apagarán. Compruebe si hay alguna luz dañada. Se recomienda proteger la pantalla con la mano cuando la luz exterior sea demasiado fuerte. Encender/Apagar Encender / Apagar Landxcape

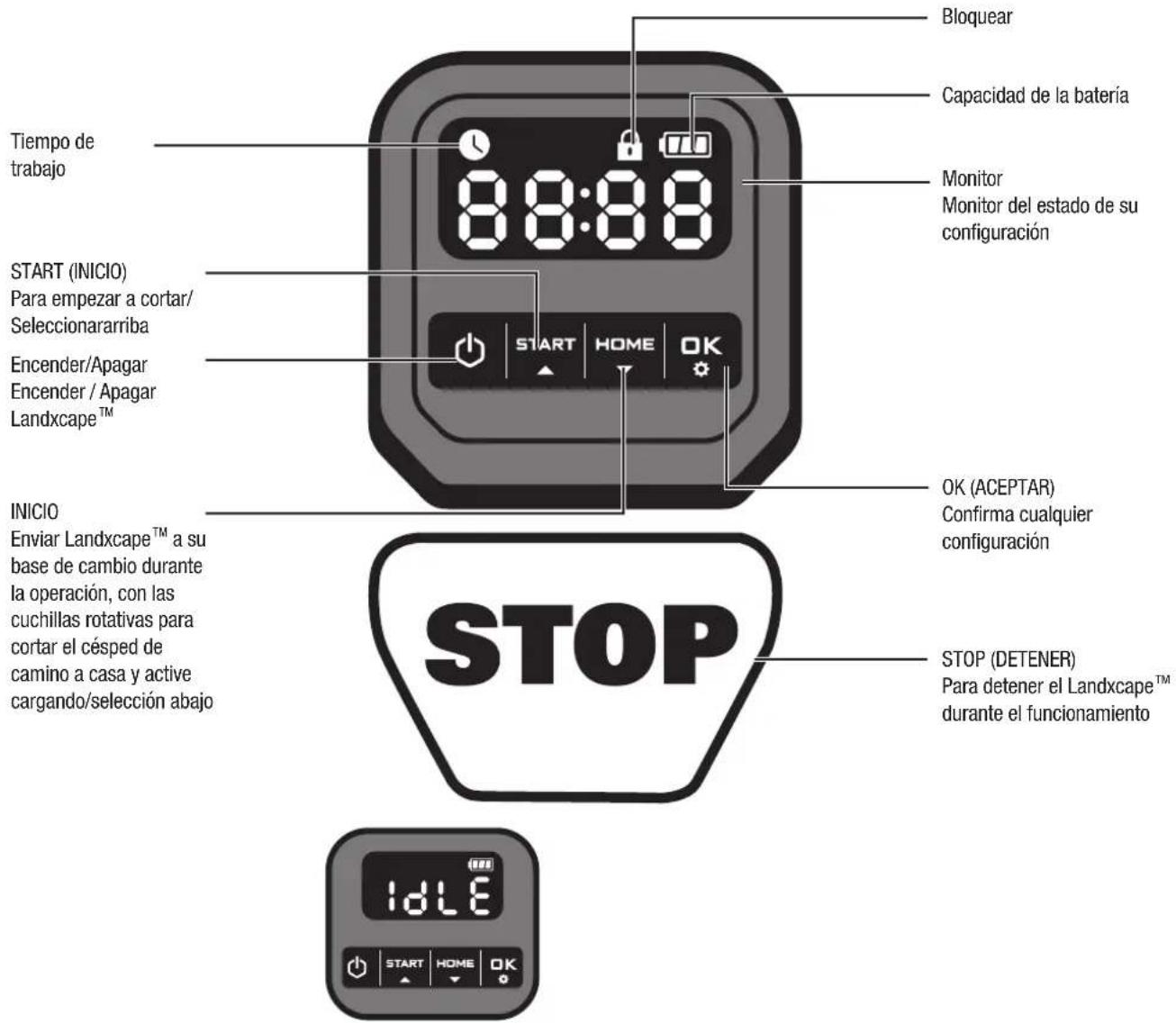

Bloquear Capacidad de la batería Tiempo de trabajo START (INICIO) Para empezar a cortar/ Seleccionararriba PÁGINA DE ESPERA: Landxcape

no está en horario de trabajo. PÁGINA DE ESPERA: El icono está desplegado. Landxcape

está totalmente cargado y no está en horario de trabajo. Monitor Monitor del estado de su configuración STOP (DETENER) Para detener el Landxcape

durante el funcionamiento INICIO Enviar Landxcape

a su base de cambio durante la operación, con las cuchillas rotativas para cortar el césped de camino a casa y active cargando/selección abajo OK (ACEPTAR) Confirma cualquier configuraciónES 69

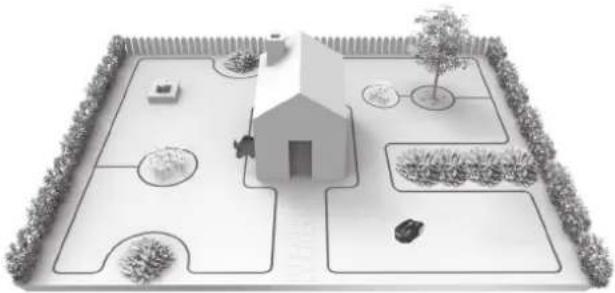

5. Funcionamiento del Landxcape

Nos gustaría felicitarle por la nueva compra del Landxcape

y por su entrada en la vida sin preocupaciones con el uso de cortacéspedes automáticos. En las páginas siguientes, nos gustaría ayudarle a comprender mejor cómo piensa su Landxcape

5.1 ¿Cómo sabe mi Landxcape

qué tiene que cortar? El Landxcape

elige su dirección aleatoriamente. Se asegurará de que todo el césped está cortado de manera uniforme sin dejar de lado las rutas de corte poco interesantes (Véase la fig. A).

5.2 ¿Cómo sabe mi Landxcape

adónde tiene que ir? Su Landxcape

es capaz de hacer cosas por su cuenta. El Landxcape

sabe cuándo debe ir a su base de carga para cargarse, puede notar cuando está lloviendo, puede pararse si detecta un problema, y sabe detenerse, retroceder y dar un rodeo cuando choca contra un objeto o con algo que le bloquea el paso. El Landxcape

parará automáticamente el disco de corte si el aparato se levanta del suelo con el fin de evitar un accidente. A. Encontrar el cargador Cuando su Landxcape

necesite recargarse, se detendrá y seguirá el alambre delimitador en sentido anti-horario hacia la base de carga. El Landxcape

ha sido programado para cortar el césped cerca del alambre delimitador una vez por semana. De forma predeterminada, Landxcape

cortará cerca del cable de límite todos los lunes después de que se encienda. B. Sensor de lluvia La Landxcape

cuenta con un Sensor de lluvia en el lateral que detecta las gotas de lluvia y ordena al Landxcape

que deje de cortar y siga al Cable delimitador hasta su Base de carga (Véase la fig. B). Landxcape

volverá a salir para segar una vez transcurrido el tiempo de retardo, el tiempo de retardo predeterminado es de 180 min. Cuando los sensores de lluvia se mojan, Landxcape

regresa a su base de acoplamiento. Cuando los sensores de lluvia estén secos, Landxcape

comenzará la cuenta atrás del tiempo de demora. Para salir de la función de retardo por lluvia, seque la zona del sensor y apague y vuelva a encender el aparato con el interruptor principal. Cuando se vuelva a encender el aparato después de apagarlo, verá que el aparato vuelve a funcionar. C. Detectar el cable delimitador El Landxcape

siempre se mantiene dentro del límite establecido por el cable delimitador y utiliza sensores en su parte delantera para detectar cuando se está acercando. (Véase la fig. C). D. Arrancar y parar el funcionamiento (Véase la fig. D, E1, E2) Para comenzar a cortar el césped, pulse el botón de encendido/apagado e introduzca el código PIN. Pulse y, a continuación, pulse . Si quiere que el Landxcape

cese de cortar, solo tiene que pulsar el botón de STOP en la parte superior de la máquina. Si el Landxcape

detecta que algo está mal, se mostrará un mensaje de error en la pantalla. Para obtener más información sobre los mensajes de fallo, consulte Mensajes de error. El Landxcape

se apagará si no recibe ninguna señal del usuario pasados 20 minutos. Para reanudar:

Primero, establezca la altura a un nivel de césped deseado después del corte y puede hacer la configuración del programa manualmente. NOTA: Cuando realice la configuración del programa manualmente, Landxcape

entrará en la página de espera si no recibe ninguna entrada del usuario dentro de los 30 segundos. (1) Cambiar el código PIN Para cambiar el código PIN, siga presionando los botones y al mismo tiempo durante 5 segundos. El ícono estará parpadeando, y el “ ” estará parpadeando. Después de eso, el primer número parpadeará, para usar o para seleccionar el número que desea presione para confirmar. El siguiente número estará parpadeando. Usa el mismo método para completar otros números. Por ejemplo, el nuevo código PIN está configurado para ser 0326. Después de eso, el “ ” comenzará a parpadear y el primer número volverá a parpadear. Use el mismo método para ingresar el nuevo código PIN que acaba de configurar (en este ejemplo, ). Luego, “ ” estará parpadeando en la pantalla. Su código PIN ha sido cambiado con éxito. Solo como referencia (2) Establecer año, fecha y hora Establecer año, fecha y hora son elementos de ajuste obligatorios. Si no configura estos elementos, influirá en la hora programada en la siguiente configuración. Estos elementos deben establecerse en el orden del año, la fecha y la hora. Para la configuración del año, siga presionando durante 3 segundos hasta que el icono y un número estén parpadeando en la pantalla, por ejemplo, . Utilice o para seleccionar el año que desee. Luego presione para confirmar para finalizar el ajuste del año.ES70 Solo como referencia Mientras tanto, el icono volverá a parpadear y se mostrará un número para indicar la fecha, por ejemplo, , que significa 29 de septiembre. Cuando esté parpadeando, úselo o seleccione el número y presione para confirmar. Y entonces estará parpadeando. Use el mismo método para seleccionar el número y presione para confirmar para finalizar la configuración de la fecha. Solo como referencia Mientras tanto, el icono parpadeará y se mostrará la hora, por ejemplo, . Cuando está parpadeando, úselo o seleccione el número y presione para confirmar. Luego, estará parpadeando, use el mismo método para seleccionar el número y presione para confirmar. Ahora se ha completado el ajuste de la hora y Landxcape

entrará en la página de espera. Solo como referencia (3) Establecer áreas de trabajo Siga presionando durante 3 segundos. Cuando el icono esté parpadeando, presione . Aparecerá un número parpadeando en la pantalla, por ejemplo, , que es el área del césped. El tiempo de trabajo se ajustará automáticamente de acuerdo con el tamaño de su jardín. Use o configurare el área de césped y presione para confirmar. Entonces Landxcape

entrará en la página de espera. NOTA: Cuando el número desplegado es menos de 200, the area will be adjusted in increments el área se ajustará en incrementos / decrementos de 50m

cada vez que / son presionados.Si el número desplegado llega a 200 o más, el área será ajustado en incrementos / decrementos de 100m

cada vez que / son presionados. Solo como referencia (4) Cambiar la hora de inicio predeterminada La hora de inicio predeterminada de las 9:00 se puede cambiar a cualquier momento presionando los botones y al mismo tiempo hasta que se escuche un sonido. Por ejemplo, siga presionando los botones y a las 14:05, y su Landxcape

comenzará a cortar desde las 14:05. Solo como referencia

5.4 ¿Cuál es la eficiencia de mi

al cortar el césped? Las horas de corte varían para cada jardín en función de los factores que se indican abajo. Ajuste gradualmente el tiempo de corte de su Landxcape

hasta que encuentre el valor más adecuado para usted. Su Landxcape

es capaz de cortar áreas de hasta áreas de diferentes tamaños, aunque esto depende de varios factores como, por ejemplo:

• Variedades de hierba en su césped y su tasa de crecimiento

• Delgadez de las hojas de corte

• Cantidad de obstáculos en el césped A diferencia de la mayoría de cortadoras, Landxcape

emplea un sistema de carga lateral que permite cortar la mayor parte posible de la hierba circundante. Además, los agujeros en la parte inferior de la base de carga permiten que la hierba crezca a través, lo que proporciona un aspecto elegante. La altura de corte del Landxcape

se puede ajustar entre 3 cm y 6 cm. Antes de iniciar su Landxcape

por primera vez, debe cortar el césped a una altura de no más de 9 cm con su cortacésped manual. Luego, ajuste la altura de corte de su Landxcape

a su ajuste máximo (6 cm) para su funcionamiento por primera vez. (Véase la fig. F) El Landxcape

cortará mejor con tiempo seco. No le gusta la hierba mojada, que puede acumularse en el disco de corte y dentro del motor, y también puede causar la pérdida de tracción y deslizamiento durante el trabajo. A su Landxcape

no le gustan las tormentas eléctricas. En el caso de tormenta eléctrica, desconecte el Landxcape

de la base de carga, desconecte el cable delimitador y asegúrese de que el Landxcape

puede cargarse.ES 71 A su Landxcape

le gusta cortar la hierba y necesita unas Cuchillas en buenas condiciones para poder cortarla bien. El Landxcape

puede hacer la mayoría de las cosas por sí mismo, pero a veces necesitará su ayuda para no hacerse daño.

• No deje nunca que el Landxcape

• Elimine o bloquee los obstáculos sobre los que el Landxcape

podría subir accidentalmente y dañar su disco de corte

• Elimine todos los restos y objetos extraños de su césped

6.1 Fijar el cable delimitador

Utilice el calibre de distancia del alambre de limitador para establecer la distancia correcta desde el borde del césped (Más de 26cm). Esta es la distancia recomendada. Utilice el calibre de distancia proporcionado para garantizar la instalación adecuada. Si su vecino también utiliza un Landxcape

, entonces debe mantener una distancia mínima de 1 metros entre su cable delimitador y su vecino. El cable delimitador debe marcar el perímetro exacto del área de césped que se quiere cortar. Su Landxcape

se va confundir si encuentra curvas adicionales o rollos de cable delimitador que no son parte del área de corte (Véase la fig. G). Si hay demasiado cable delimitador después de haber marcado el perímetro de trabajo, córtelo y guárdelo en un lugar separado. Sin embargo, es importante dejar la longitud necesaria en el punto donde se conecta a la base de carga para que pueda conectarse y permanecer enterrado.

6.2 Enterrar el cable delimitador

Si planea enterrar el cable delimitador debe tener en cuenta que, es recomendable fijar el Cable delimitador al césped de forma que resulte más fácil hacer ajustes en caso necesario. Cuando haya terminado de instalar el cable delimitador, se recomienda que ordene al Landxcape

seguir el cable delimitador, pulsando para ello y . Con ello, se permite que la Landxcape

se ajuste al nuevo entorno. Mientras observa cómo el Landxcape

localiza la base de carga, puede usted realizar modificaciones en la ruta del cable delimitador para asegurar un recorrido del cable delimitador sin problemas para el Landxcape

su búsqueda de la base de carga. Funcione correctamente con la base de carga antes de enterrar el Cable delimitador.

6.3 Unión del cable limitador

Si fuera necesario alargar y empalmar el cable limitador, utilice un conector. De esta forma se obtendrá una unión impermeable y una conexión eléctrica fiable. Introduzca los dos extremos del cable en cualquiera de los dos agujeros del conector. Compruebe que los cables estén totalmente insertados en el conector, de forma que se vean los dos extremos por la parte transparente del otro lado del conector. (Véase la fig. H) Utilice unos alicates para presionar por completo el botón de la parte superior del conector (Véase la fig. I, J) ADVERTENCIA: Se desaconseja empalmar el cable limitador con cinta aislante o utilizar un bloque de terminales para realizar la conexión, ya que la humedad ambiente podría oxidar el cable y provocar una avería en el circuito al cabo de un tiempo.

7. Actualización del software

Se podrá actualizar el software de su Landxcape

cuando haya nuevas versiones disponibles. La última versión del software puede descargarse de nuestro sitio web www.landxcape-robotics.com. Actualizar a través de USB. Vea a continuación las instrucciones de descarga e instalación: (1) Busque la última versión de software en: www.landxcape- robotics.com. Guarda el archivo en una unidad USB con formato FAT32 . Borra cualquier contenido previo en la unidad y confirma el formato. Si no está en formato FAT32 , por favor, formatea la unidad. NOTA: La actualización del software se descarga en formato de archivo comprimido. Necesitará un descompresor de archivos para descomprimir la información. (2) Coloque el Landxcape

en una superficie segura y nivelada. Presione para apagar su Landxcape. (3) Inserte la unidad USB en el puerto. (Véase la fig. K1) (4) EnciendaLandxcape. La actualización empezará automáticamente. Espere hasta que la pantalla muestre " " (vea la Fig. K2), luego retire la unidad USB (unidad flash) y cierre bien la cubierta protectora. Cuando la pantalla muestre " ", la actualización estará completada y Landxcape

ingresará a la página del PIN. El manual de la caja se basa en el software predeterminado en la producción en masa. Algunas características/funciones nuevas de la nueva versión pueden no existir en el manual. Si encuentra algunos ajustes que no estén en el manual, por favor visite www.landxcape- robotics.com para descargar el manual más reciente.

Tiene que revisar su Landxcape

de vez en cuando. El Landxcape

trabaja mucho y después de un tiempo necesita una buena limpieza, así como reemplazar aquellas partes que se hayan podido desgastar. Nunca use su Landxcape

si el interruptor On/Off está defectuoso. Apague la máquina antes de realizar cualquier servicio técnico o mantenimiento. En los siguientes apartados queremos informarle de cómo hacer que su nuevo Landxcape

se adapte a su nuevo hogar y darle el mejor cuidado posible.

8.1 Mantenerlo afilado

ADVERTENCIA: Antes de limpiar, ajustar o reemplazar las hojas, apague su Landxcape

OFF y póngase guantes de protección. ADVERTENCIA: Para sustituir la cuchilla, Asegúrese de cambiar todas las hojas si cambia una. Utilice siempre tornillos nuevos para instalar las cuchillas. Esto es importante para asegurarse de que las cuchillas queden fijadas correctamente y que el disco de rotación de las cuchillas esté bien equilibrado. La no utilización de tornillos nuevos podría ocasionar lesiones graves. El Landxcape

no corta el césped como las otras cortadoras. Las cuchillas son como un cuchillo afilado en los 2 bordes y gira en ambas direcciones para obtener una capacidad máxima de corte (Véase la fig. L). Cada hoja de su Landxcape

tiene 2 bordes de corte. El disco de corte realiza una rotación hacia delante y hacia atrás de forma aleatoria para usar ambos filos de corte. Esto ayuda a minimizar la frecuenciaES72 con que debe sustituirse la cuchilla de corte. Cada hoja de corte tendrá una duración de hasta 2 meses cuando la siega se realice diariamente. Siempre revise si las cuchillas están astilladas o dañadas y cámbielas si lo están. Cuando la hoja de corte esté roma o desgastada, se debe cambiar por una hoja de repuesto proporcionada con su Landxcape

También puede obtener las hojas de repuesto en su distribuidor de Landxcape

más cercano. A. Sustituir las cuchillas Después de un tiempo, por lo general cada temporada, tendrá que reemplazar las cuchillas del Landxcape

. Así que cuando cambie las cuchillas, asegúrese de cambiarlas todas al mismo tiempo. Se pueden reemplazar con uno de los conjuntos de cuchillas de repuesto y tornillos adicionales suministrados con el Landxcape

Antes de proceder a cambiar las cuchillas del Landxcape

, apague el cortacésped y póngase guantes de protección. Luego siga los pasos siguientes:

del revés con delicadeza

2. Extraiga la cubierta de la batería y la batería.

3. Saque los tornillos de las cuchillas con un destornillador de

punta plana. (Véase la fig. M)

4. Atornille las hojas nuevas firmemente.

5. Vuelva a instalar la batería y la cubierta de la batería.

IMPORTANTE: Después de enroscar las cuchillas al disco de corte, asegúrese de que el disco puede girar libremente.

8.2 Manténgalo limpio

ADVERTENCIA: Antes de la limpieza, apague su Landxcape

. Póngase guantes de protección antes de limpiar el disco de corte y no utilice agua corriente. A. Limpieza del mecanismo El Landxcape

tendrá una vida mucho más saludable y larga más si se limpia con regularidad. Tenga en cuenta que su Landxcape

es una máquina eléctrica, por lo que deberá tener cuidado al limpiarla, NO utilice una manguera, ni agua a alta presión ni vierta agua de ninguna otra manera sobre su Landxcape

, es mejor utilizar un atomizador lleno con agua. Al limpiar la carcasa de plástico utilice un cepillo suave o un paño limpio y evite el uso de solventes o limpiadores (Véase la fig. N). Por último, asegúrese de retirar toda la acumulación de restos de césped y residuos, especialmente de las rejillas de ventilación del motor. B. Limpieza de la parte inferior Una vez más, es importante que apague el Landxcape

y use guantes de protección antes de tocar el disco de corte. En primer lugar, coloque la Landxcape

boca abajo para exponer la parte inferior. Aquí verá el disco de corte, la caja del motor y las ruedas delanteras y motrices. Limpie todo a fondo con un cepillo suave o un paño húmedo. ADVERTENCIA: NUNCA limpie los bajos del Landxcape

con un chorro de agua. Podría dañar los componentes. (Véase la fig. O1, O2) Gire el disco de corte para asegurarse de que gira libremente. Compruebe que las cuchillas giran libremente sobre los tornillos de fijación. Quite cualquier obstrucción que se haya podido generar. IMPORTANTE: Elimine todos los residuos para que no se resquebraje el disco de corte. La más pequeña fisura puede disminuir el rendimiento de corte de su Landxcape

C. Limpie las patillas de los contactos y las regletas de carga Mediante un paño, limpie la patilla de contacto situada en la base de carga y la regleta de carga situada en su Landxcape

. Quite cualquier resto de hierba cortada alrededor de las patillas de contacto y las regletas de carga para garantizar que su Landxcape

se carga correctamente en todo momento.

Duración de la bacteria El corazón del Landxcape

es la Batería de Litio de 20 voltios. Para guardar correctamente la batería, asegúrese de que esté completamente cargada y en un lugar fresco y seco. NOTA: La temperatura de funcionamiento recomendada para el Landxcape

La vida útil de la batería del Landxcape

depende de varios factores, tales como:

• Duración de la temporada de corte en su región

• Cantidad de horas que el Landxcape

• La forma de tratar la batería durante el almacenamiento El Landxcape

puede ser cargado manualmente sin el cable de límites.

1. Conecte la Base de Carga a una toma de corriente adecuada.

La luz verde de la base de carga se encenderá.

en la Base de Carga mientras el Landxcape

está apagado. (Véase la fig. P)

3. Luz verde intermitente en la base de carga, se inicia el

proceso de carga del Landxcape

• Cargue completamente la batería y retírela de Landxcape

• Voltear el cortacésped Para maximizar la vida útil de la batería, cárguela completamente y sáquela de Landxcape

antes de guardarla durante el invierno. ADVERTENCIA: Proteja los bajos del Landxcape

frente al agua. NUNCA almacene el Landxcape

cara arriba al aire libre si con ello queda expuesto al agua. El cable delimitador se puede dejar en el suelo, pero se deberían proteger los extremos, por ejemplo, colocándolos dentro en una lata con grasa. Si la base de carga queda fuera durante el invierno, deje el cable delimitador conectado. NOTA: Cuando vuelva a usar el Landxcape

después de la hibernación, asegúrese de que las bandas de carga y patillas de contacto están limpias, lo mejor es usar un paño muy suave.

8.5 Sustituir la Batería

ADVERTENCIA: Pulse el botón ON/OFF en OFF antes de realizar cualquier ajuste, sustitución o reparación. Antes de reemplazar las hojas, apague su Landxcape

OFF y póngase guantes de protección. Si necesita reemplazar la batería, siga estos pasos:

del revés con delicadeza.

2. Retire los tornillos de la batería. Retire la cubierta de la batería.

3. Levante la batería con cuidado. Presione el enganche y suelte losES 73

conectores. (Véase la fig. Q2) NOTA: No la sujete por los cables. Sostenga los conectores y libere el pestillo. 4. Para instalar una nueva batería original, conecte los conectores entre sí hasta que la batería quede sujeta a su posición. (Véase la fig. Q3, Q4) 5. Instale la batería tal como se muestra. (Véase la fig. Q5) Vuelva a instalar la cubierta en su posición y apriete bien los tornillos.

9. Mensajes de función

Monitor Mensaje Acción Retardo de lluviaactivado. No se require ninguna acción

10. Mensajes de error

Síntoma Causa Acción El Landxcape

está fuera del área de trabajo.

está en realidad fuera de su territorio, apague el aparato y lleve el Landxcape

dentro de su zona de trabajo. Encienda la máquina. Pulse y, luego, .

está dentro de su territorio, compruebe que el LED de la base de carga está en verde. De lo contrario, compruebe que la base de carga está conectada correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. Si es así, significa que los extremos del cable delimitador están fijados de forma incorrecta, y debe invertirlos.

3. La luz roja de la base de carga se enciende, confirme que el cable delimitador esté bien

conectado a las abrazaderas de la base de carga. Si el problema persiste, verifique que no se haya cortado el cable delimitador. Motor rueda bloq.

1. Apague el aparato; lleve el Landxcape

en una zona libre de obstáculos;

2. Encienda la máquina. Pulse

3. Si el mensaje de error sigue en pantalla; apague el aparato; ponga el Landxcape

del revés y compruebe si hay algo que impida el giro de las ruedas.

4. Elimine cualquier obstrucción posible, coloque el Landxcape

en posición vertical, encienda el aparato. Pulse y, luego, . Disco corte bloq.

1. Apague el aparato;

2. Dé la vuelta al Landxcape

hacia abajo y compruebe si hay algo que impida la rotación del disco de corte.

3. Elimine cualquier posible obstrucción.

en posición vertical y llévelo a un área con hierba baja o ajuste la altura de corte;

5. Desconecte la alimentación. Pulse y, luego, .

1. Apague el aparato;

en una zona libre de obstáculos;

3. Apague la máquina. Pulse y, luego, .

4. Si el mensaje de error sigue en pantalla; apague el aparato; ponga el Landxcape

del revés. Compruebe si hay algo que obstaculice la rotación de las ruedas.

5. Elimine cualquier obstrucción posible, coloque el Landxcape

en posición vertical, encienda el aparato. Pulse y, luego, . El Landxcape

1. Apague el aparato.

a una zona libre de obstáculos, encienda el aparato. Pulse y, luego, .

3. Si el mensaje de error persiste: apague el equipo, apague Landxcape

al revés y verifique si hay algo que impida que las ruedas delanteras giren.

4. Elimine cualquier obstrucción posible, coloque el Landxcape

en posición vertical, encienda el aparato. Pulse y, luego, .ES74 El Landxcape

está dado la vuelta. Coloque el Landxcape

en posición vertical. Pulse y, luego, . Error de la batería

1. Chequee la temperatura de la batería. Si la temperatura es demasiado alta, espere

hasta que la temperatura se haya enfriado. Presionar y .

2. Reemplazar la nueva batería Resetear Landxcape

3. Si el error ocurre repetidamente, intente cambiar el horario de trabajo.

está tardando demasiado tiempo en volver a la base de carga. Acople manualmente Landxcape

en la base de carga para cargar. Después de que Landxcape

esté completamente cargado, presione y . Error desconocido. Resetear Landxcape

. Presionar y . Si aún se muestra el mensaje de error, comuníquese con un agente de servicio para obtener ayuda. NOTAS

• Antes de poner en marcha el equipo, compruebe siempre que el Landxcape

está dentro de su territorio. De lo contrario, se mostrará el mensaje “ ”. Este mensaje también aparece cuando se pone en marcha el Landxcape

y este se encuentra encima del cable delimitador.

• Si por cualquier motivo -i.e. una fiesta, niños jugando... - desea colocar su Landxcape

en la base de carga: pulse y luego . Su Landxcape

irá a su base y permanecerá allí. Tenga en cuenta que el Landxcape

esperará a la siguiente sesión de cortado programada. Presione para apagar Landxcape

• Si un error ocurre repetidamente en la misma zona de su jardín, puede que tenga un problema con el cable delimitador. Por favor refiérase a las instrucciones de instalación anteriores y revise su instalación.

• Si su jardín está dividido en dos zonas separadas, conectadas por un pasillo de menos de 1 m, y una de las zonas no dispone de base de carga: cuando el Landxcape

se descargue, transpórtelo manualmente hasta la base de carga el proceso de carga comenzará.

funciona de manera extraña de vez en cuando, intente reiniciándolo. Si el problema persiste, intente quitar y volver a instalar la batería. Si el problema persiste, póngase en contacto con el Servicio Técnico de Landxcape

para que le asistan.

• No lave la máquina utilizando agua a alta presión. Esto podría provocar daños en la batería o en la máquina.

no funciona correctamente, siga esta Guía de Resolución de Problemas. Si el problema persiste, contacte con su distribuidor. Síntoma Causa Acción El indicador LED de la estación de carga no se enciende. No hay alimentación. Compruebe que el cable de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. La luz roja de la base de carga se enciende. El cable delimitador no está conectado. Compruebe que el cable delimitador se ha conectado correctamente a la base de carga. Compruebe que no hay ninguna interrupción en el cable delimitador, especialmente en los extremos del cable. El Landxcape

se enciende, pero el disco de corte no se mueve. El Landxcape

está buscando la base de carga (al menos que se presione la y el botón de la para que se destine a la base de la carga). Esto es normal. El Landxcape

necesita recargarse, el disco de corte no gira mientras está buscando la base de carga. El Landxcape

vibra Las cuchillas pueden estar dañadas. Compruebe el estado del Disco de la Cuchilla. Compruebe las hojas y los tornillos y reemplace tanto como sea necesario. Retire la suciedad y los objetos extraños de las cuchillas y del disco de la cuchilla.ES 75 La hierba se corta de forma irregular El Landxcape

no trabaja suficientes horas al día. Aumente las horas del tiempo de corte El área de trabajo es demasiado grande. Trate de reducir el tamaño del área de trabajo o aumentar las horas de corte . Las hojas están desafiladas. Cambie todas las hojas y tornillos con el fin de equilibrar el disco de corte La altura de corte de la hierba está ajustada al mínimo. Aumente la altura de corte y redúzcala gradualmente La hierba o cualquier otro objeto ha envuelto el disco de corte. Compruebe el disco de corte y elimine la hierba y demás objetos. Hay una acumulación de hierba en el disco de corte o en la caja del motor Asegúrese de que el disco de corte puede girar fácilmente. Si es necesario, puede sacar el disco de corte y limpiar los restos. Su Landxcape

está dentro de su territorio y el cable delimitador está conectado. Pero en la pantalla se muestra “

Los extremos del cable delimitador están fijados de forma incorrecta. Invierta los extremos del cable delimitador. El cable delimitador está roto. Repare el cable delimitador dañado con conectores. El tiempo de carga es muy superior al tiempo de carga especificado. Mala conexión debido a la contaminación de la banda de carga. Limpie la patillas de contacto de la base de carga y la banda de carga de la máquina con un paño. El programa de protección de carga se ha activado debido a una temperatura excesiva Coloque la base de carga en una zona sombreada o espere hasta que haya descendido la temperatura. El cortacésped no se carga No hay alimentación Compruebe que el cable de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. No funciona correctamente durante la carga manual Consulte la carga manual en la Sección 8.3. El Landxcape

empieza a reducir el tiempo de funcionamiento entre cargas Algo está atascado en el disco de corte Saque el disco de corte y límpielo El Landxcape

se está agitando bruscamente. El césped está demasiado alto y espeso. La batería puede estar agotada o ser antigua. Coloque una batería nueva. El Landxcape

no funciona a la hora prevista. El reloj no está ajustado a la hora correcta. Ajuste el reloj a la hora correcta, consulte la Sección

Los tiempos de corte programados para el Landxcape

no son correctos. Cambie la configuración del tiempo iniciar y detener el corte de césped. El Landxcape

se ha estacionado manualmente en la base de carga. Pulse y luego . La batería no se carga ya que su temperatura está por encima de 55

C en climas cálidos. Espere hasta que la batería se haya enfriado. Landxcape

no se puede conectar correctamente a la Base de Carga Influencia medioambiental. Reinicie el Landxcape

Mala conexión debido a la contaminación de la banda de carga. Limpie la patillas de contacto de la base de carga y la banda de carga de la máquina con un paño. La luz verde de la Base de Carga se ENCIENDE antes de finalizar el proceso de carga. La base de carga se está sobrecalentando. Coloque la base de carga en una zona sombreada o espere hasta que haya descendido la temperatura.ES76 El Landxcape

se sale del cable delimitador. EL Landxcape

no corta un área dentro de la zona del cable delimitador. El Landxcape

invierte la marcha o gira de forma errónea cerca del cable delimitador. El cable delimitador de otro Landxcape

otro robot cortacésped está excesivamente cerca. Compruebe que el cable delimitador de su Landxcape

está al menos a 1m de distancia de otro límite. El cable de límites ha sido instalado con esquinas puntiagudas. Compruebe el cable de límites para suavizar las esquinas. En condiciones con agua o humedad, la señal eléctrica del cable delimitador puede perderse en las zonas en las que el cable se ha unido o reparado. Compruebe las juntas de unión del cable delimitador. Aíslelas para proporcionar una conexión totalmente impermeable. Hay una pérdida de la señal eléctrica del cable delimitador debido a un aislamiento roto. Repare el aislamiento del cable delimitador dañado y sus conectores. El área de corte es superior al área de corte permitida para el Landxcape

Reduzca el área de corte o use Landxcape

con un área de corte más grande permitida. Las ruedas del Landxcape

patinan o dañan el césped. Puede haber obstáculos extraños, como palos o ramas, debajo del Landxcape

Retire los objetos extraños de la parte inferior del Landxcape

El césped está demasiado mojado. Espere a que el césped se haya secado. El Landxcape

se sale del límite del cable debido a un exceso de velocidad cuando va cuesta abajo El Cable Delimitador está colocado sobre una pendiente con una inclinación superior a un 17% (10°). Recoloque el Cable Delimitador lejos de pendientes que tengan una inclinación superior a un 17% (10°). Consulte el manual de instalación para más detalles. Se produce un error de actualización de software. Inténtalo de nuevo según la sección "Actualización de software". Protección ambiental Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener información sobre la organización de la recogida.ES 77 Declaración de conformidad Los que reciben, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Declaran que el producto, Descripcón Robot Cortacesped Modelo LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - denominaciones de maquinaria, representantes de Robot Cortacesped) (El año, la referencia y el mes del número de serie se indican en la página posterior. El número de serie completo se indica de forma clara en la carcasa del cortacésped) con cargador de batería LA8001 / LA8002 y base de carga LA3000 Función corte de césped Cumple con las siguientes Directivas, 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC modicada por 2005/88/EC, 2014/53/EU 2000/14/EC modicada por 2005/88/EC - Procedimiento de evaluación de la conformidad de acuerdo con Annex V - Nivel de presión acústica 64.2 dB (A) - Nivel de intensidad acústica 65 dB (A) Notificación realizada por: Nombre: Intertek Testing & Certication Ltd. (cuerpo noticado 0359) Dirección: Cleeve Road, Leatherhead, Surrey, KT22 7SB United Kingdom Nº de certicado: 181000479SHA-V1 Normativas conformes a, EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015,EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013,EN 303 447 V1.1.1 La persona autorizada para componer el archivo técnico, Firma Marcel Filz Dirección Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2019/04/22 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación. Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaNL78
