Caracteristici tehnice	Model: LANDXCAPE LX799
Tipul mașinii de tuns	Mașină de tuns robotică
Suprafața recomandată pentru tuns	Până la 800 m²
Timp de încărcare	Aproximativ 60 de minute
Autonomie	Aproximativ 90 de minute
Înălțime de tăiere reglabilă	25 până la 60 mm
Conectivitate	Wi-Fi și aplicație mobilă
Sistem de navigație	Navigație inteligentă cu senzori
Întreținere	Curățarea regulată a lamelor și senzorilor
Reparații	Serviciu post-vânzare disponibil, piese de schimb accesibile
Măsuri de siguranță	Sistem de oprire automată în caz de ridicare
Informații generale	Garanție de 2 ani, suport tehnic inclus

Întrebări frecvente - LX799 LANDXCAPE

Cum se încarcă mașina de tuns LANDXCAPE LX799?

Plasați mașina de tuns pe stația de încărcare. Asigurați-vă că bornele de încărcare sunt curate și bine aliniate.

Ce trebuie făcut dacă mașina de tuns nu pornește?

Verificați dacă mașina de tuns este încărcată. Dacă bateria este plină, resetați dispozitivul scoțând bateria și apoi punând-o la loc.

Cum se reglează înălțimea de tăiere?

Folosiți panoul de control de pe mașina de tuns pentru a ajusta înălțimea de tăiere conform preferințelor dvs.

Ce trebuie făcut dacă mașina de tuns se blochează în obstacole?

Asigurați-vă că grădina dvs. este curățată de obstacole precum crengi, jucării sau cabluri. De asemenea, puteți ajusta setările de navigație.

Cum se curăță mașina de tuns?

Opriți mașina de tuns și folosiți o perie moale pentru a îndepărta iarba și resturile de pe lamă și șasiu.

Poate mașina de tuns să funcționeze sub ploaie?

Da, LANDXCAPE LX799 este proiectată să reziste la ploaie, dar se recomandă să nu o folosiți în timpul furtunilor puternice.

Cum se programează orele de tuns?

Accesați meniul de programare de pe panoul de control și setați zilele și orele dorite pentru tuns.

Ce trebuie făcut dacă mașina de tuns nu se întoarce la stația de încărcare?

Verificați dacă stația de încărcare este instalată corect și dacă bornele de încărcare sunt libere. Asigurați-vă, de asemenea, că mașina de tuns este actualizată.

Cum se știe dacă bateria trebuie înlocuită?

Dacă mașina de tuns nu mai funcționează mult timp sau nu se încarcă, acest lucru poate indica faptul că bateria trebuie înlocuită.

De unde se pot găsi piese de schimb pentru LANDXCAPE LX799?

Piesele de schimb pot fi comandate de pe site-ul producătorului sau de la distribuitori autorizați.

MANUAL DE UTILIZARE LX799 LANDXCAPE

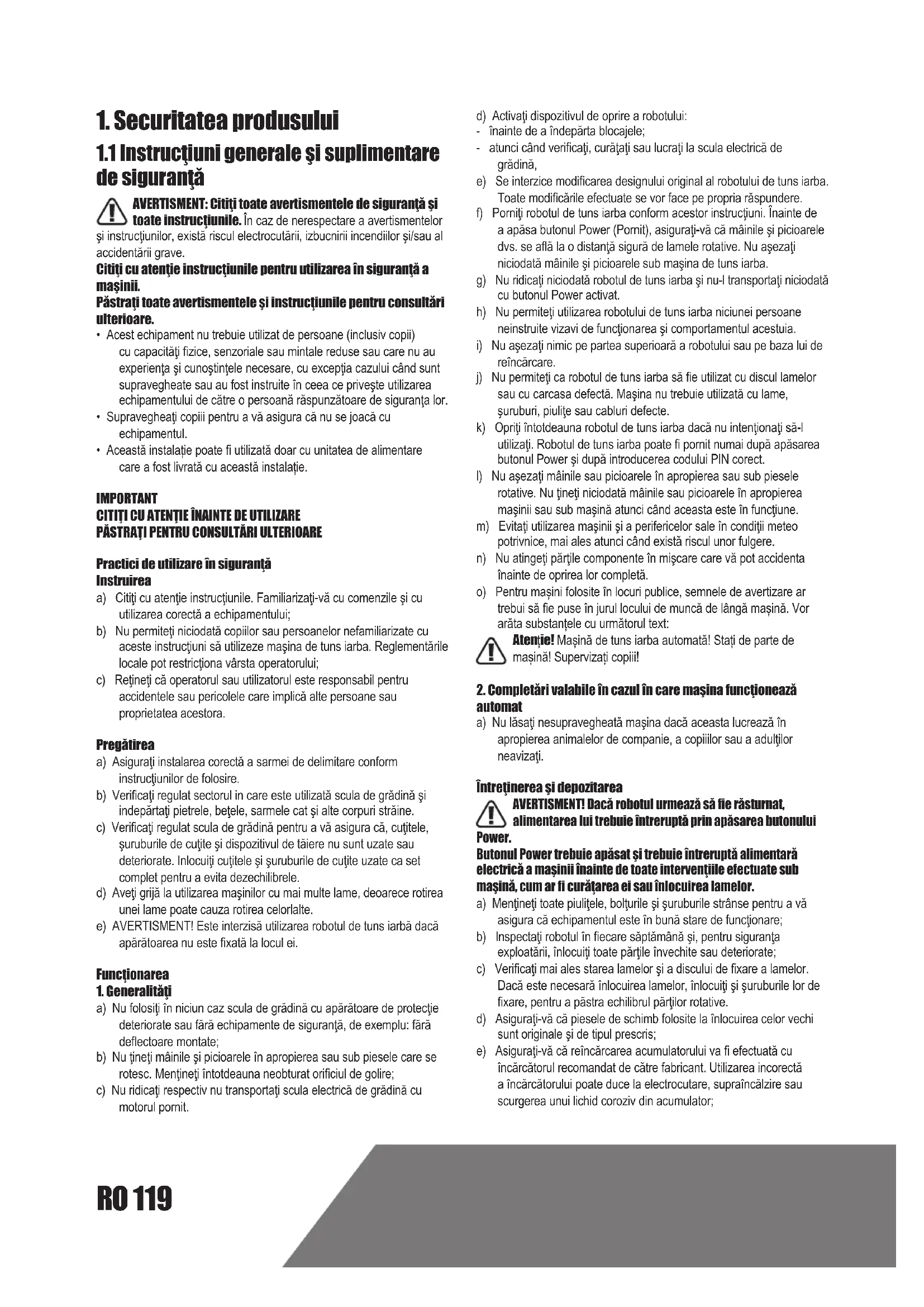

1. Securitatea produsului

1.1 Instrucțiuni generale și suplimentare de siguranță

AVERTISMENT: Citiți toate avertismentele de siguranță și toate instructiunile. În caz de nerespectare a avertismentelo și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.

• Supravegheati copiii pentru a vă asigura că nu se joacă cu echipamentul.
• Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT

CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în sigurantă Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) Asigurați instalarea corectă a samei de delimitare conform instrucțiunilor de folosire.
b) Verificați regulat sectorul în care este utilizată scula de grădină și îndepăratați pietrele, bețele, sarmele cat și alte corpuri străine.
c) Verificați regulat scula de grădină pentru a vă asigura că, cuțitele, șuruburile de cuțite și dispozitivul de tăiere nu sunt uzate sau deteriorate. Inlocuți cuțitele și șuruburile de cuțite uzate ca set complet pentru a evita dezechilibrele.
d) Aveți grijă la utilizarea mașinilor cu mai multe lame, deoarece rotirea unei lame poate cauza rotirea celorlalte.
e) AVERTISMENT! Este interzisă utilizarea robotul de tuns iarbă dacă apărătoarea nu este fixată la locul ei.

Functionarea 1. Generalitàti

a) Nu folositi în niciun caz scula de grădină cu apărătoare de protecție deteriorate sau fără echipamente de siguranță, de exemplu: fără deflectoare montate;
b) Nu tineți măinile și picioarele în apropierea sau sub piesele care se rotesc. Mentineți întotdeauna neobturat orificiul de golire;
c) Nu ridicati respectiv nu transportați scula electrică de grădină cu motorul pornit.

d) Activati dispozitivul de oprire a robotului:
- înainte de a îndepărta blocajele;
- atunci când verificați, curățați sau lucrați la scula electrică de grădină,
e) Se interzice modificarea designului original al robotului de tuns iarba. Toate modificările efectuate se vor face pe propria răspundere.
f) Porniți robotul de tuns iarba conform acestor instrucțiuni. Înainte de a apăsa butonul Power (Pornit), asigurați-vă că măinile și picioarele dvs. se află la o distanță sigură de lamele rotative. Nu așezați niciodată măinile și picioarele sub mașina de tuns iarba.
g) Nu ridicati niciodată robotul de tuns iarba și nu-l transportați niciodată cu butonul Power activat.
h) Nu permiteți utilizarea robotului de tuns iarba niciunei persoane neinstruite vizavi de funcționarea și comportamentul acestuia.
i) Nu așezați nimic pe partea superioară a robotului sau pe baza lui de reîncărcare.
j) Nu permiteți ca robotul de tuns iarba să fie utilizat cu discul lamelor sau cu carcasa defectă. Mașina nu trebuie utilizată cu lame, şuruburi, piulițe sau cabluri defecte.
k) Opriti întotdeauna robotul de tuns iarba dacă nu intenționați să-l utilizati. Robotul de tuns iarba poate fi pornit numai după apăsarea butonul Power și după introducerea codului PIN corect.
I) Nu așezați măinile sau picioarele în apropierea sau sub piesele rotative. Nu țineți niciodată măinile sau picioarele în apropierea mașinii sau sub mașină atunci când aceasta este în funcțiune.
m) Evitați utilizarea mașinii și a perifericelor sale în condiții meteo potrivnice, mai ales atunci când există riscul unor fulgere.
n) Nu atingeti părțile componente în mișcare care vă pot accidenta înainte de oprirea lor completă.
o) Pentru mașini folosite în locuri publice, semnele de avertizare ar trebui să fie puse în jurul locului de muncă de lângă mașină. Vor arăta substanțele cu următorul text:

Atenție! Mașină de tuns iarba automată! Stați de parte de mașină! Supervizați copiii!

2. Completări valabile în cazul în care mașina funcționează automat

a) Nu lăsați nesupravegheată mașina dacă aceasta lucrează în apropierea animalelor de companie, a copiilor sau a adulților neavizați.

Întreținerea și depozitarea

AVERTISMENT! Dacă robotul urmează să fie răsturnat, alimentarea lui trebuie întreruptă prin apăsarea butonului

Power.

Butonul Power trebuie apăsat și trebuie întreruptă alimentară electrică a mașinii înainte de toate intervențiile efectuate sub mașină, cum ar fi curățarea ei sau înlocuirea lamelor.

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;
b) Inspectați robotul în fiecare săptămână și, pentru siguranța exploitării, înlocuiti toate părțile învechite sau deteriorate;
c) Verificați mai ales starea lamelor și a discului de fixare a lamelor. Dacă este necesară înlocuirea lamelor, înlocuți și şuruburile lor de fixare, pentru a păstra echilibrul părților rotative.
d) Asigurați-vă că piesele de schimb folosite la înlocuirea celor vechi sunt originale și de tipul prescris;
e) Asigurați-vă că reîncărcarea accumulatorului va fi efectuată cu încărcătorul recomandat de către fabricant. Utilizarea incorectă a încărcătorului poate duce la electrocutare, supraîncălzire sau scurgerea unui lichid coroziv din acumulator;

f) în cazul scurgerii electrolitului și intrarea în contact cu acesta, clătiți partea respectivă cu apă sau cu agent de neutralizare, iar dacă a intrat în contact cu ochii dvs., adresați-vă medicului;
g) Repararea maşinii trebuie efectuată cu respectarea strictă a instrucțiunilor fabricantului.

Recomandare

Conectați maçina și/sau perifericele ei la un circuit de alimentare electrică care este protejat de un întrerupător acționat de curentul rezidual (RCD), cu o intensitate a curentului de declanșare care nu depășește 30 mA.

Riscuri reziduale

Pentru a evita leziunile corporale, purtați mănuși de protecție speciale la schimbarea lamelor.

Transportul maşinii

Transportul robotului de tuns iarba pe distanțe lungi trebuie efectuată în ambalajul lui original.

Mutarea în siguranță a mașinii în cadrul perimetrului de lucru:

a) Apăsați butonul STOP pentru a opri robotul de tuns iarba.
La prima pornire a robotului de tuns iarba, selectați un cod PIN alcătuit din patru cifre.
b) Opriti întotdeauna robotul dacă intenționați să-l mutați într-un alt loc.
c) Mutati robotul prin apucarea mânerului aflat în față, sub mașină. Transportați robotul ținând discul lamelor departe de corpul dvs.

Avertismente de siguranță pentru accumulator

a) Nu demontați, deschideti sau rupeti celulele sau accumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.
c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneti accumulatorul la şocuri mecanice.
e) În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu între în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belșug și solicitați asistență medicală.
1) Consultați medicul imediat dacă ați înghițit o celulă sau un acumulator.
g) Mentineti accumulatorul curat și uscat.
h) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20 °C ± 5 °C).
D Când depuneți la deșeuri acumulatoarele, păstrați separat acumulatoarele unor sisteme electrochimice diferite.
J) Reîncărcați folosind doar încărcătorul specificat de Landxcape™. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. Un încărcător destinat unui anumit tip de accumulator poate genera riscul de izbucnire a încendiilor dacă este utilizat cu un alt accumulator.
k) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.
D Nu lăsați accumulatorul la îndemâna copiilor.
m) Păstrați documentația originală a produsului pentru consultări ulterioare.
n) Depuneti accumulatorul la deşeuri în mod corespunzător.

1.2 Informatii referitoare la robotul Landxcape™

AVERTISMENT – robotul de tuns iarba poate deveni o unealtă periculoasă dacă este utilizat într-un mod greșit.

Citiți instrucțiunile de folosire inainte de a pune în funcțiune scula de grădină.

AVERTISMENT - mențineți o distanță sigură față de scula de grădină cât timp aceasta lucrează.

AVERTISMENT - inainte de a executa lucrări la scula de grădină sau de a o ridica, acționați dispozitivul de deconectare al acesteia.

AVERTISMENT – Nu folosiți scula de grădină ca mijloc de transport.

Nu ardeți

Nu expuneți la ploaie sau apă

Accumulatoarele trebuie reciclate. Nu aruncați acumulatoarele la gunoi. Repuneți acumulatoarele uzate la punctul local de colectare sau reciclare.

Nu spălați maçina cu aparate de spălat cu apă sub presiune!

Aparat electric de clasa a III-a

Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

3. Date Tehniceşi Date Zgomot 3.1 Date Tehnice

Tip LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - marcajul maşinii, respectiv a Robotului de tuns iarba)

	LX790 LX792	LX791 LX793	LX794 LX795
Tensiune nominală 20V	--- Max.*
Turatie de mers în gol 2800/min
Zonă de tăiere 600m	^2	900m ^2	700m ^2
Diametru de tăiere 16cm		18cm 18cm
Înălțime de tăiere 30-60mm
Pozitii înălțime de tăiere 4
Tip accumulator Litiu-ion
Model accumulator LA0001		LA0002	LA0001
Durată de reincărcare aprox.	1.3hrs	2hrs	1.3hrs
Model încărcător	LA8001 / LA8002
Tensiune încărcător	Intrare: 100-240V~50/60Hz, 38W,Leşire: 20V --- , 1.5A
Greutate mașină	8.4kg
Clasă de protecție	III

*TTensiune măsurată în gol. Tensiunea inițială a accumulatorului atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

Accesorii

	LX790 LX792	LX791 LX793	LX794 LX795
Şuruburi	9	9	9
Bază de reîncărcare	1	1	1
Şuruburi de fixare a bazei de reîncărcare	7	7	7
Sârmă de delimitare	150m	180m	150m
Pripoane de fixare a sârmei	210	250	210
Cheie hexagonală	1	1	1
Ruletă de măsurare distanței la amplasarea sârmei de delimitare	2	2	2
Lame	9	9	9
Conector	2	2	2
Acumulator (LA0001/ LA0002)	1	1	1
Încărcător (LA8001 / LA8002)	1	1	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

3.2 Informații privind zgomotul

Presiune sonoră ponderată	L_pA = 44.2 dB (A) K_pA = 0.4 dB(A)
Putere sonoră ponderată	L_wA = 64.2 dB (A) K_wA = 0.4 dB(A)
Purtați protectie pentru urechi când presiunea acustică este peste

Un anumit grad de zgomot generat de maşină nu poate fi evitat. Nu permiteți funcționarea maşinii și limitați zgomotul produs de aceasta în anumite perioade ale zilei. Respectați perioadele de odihnă care pot restricționa orele de funcționare la minimum. Pentru protecție personală și pentru a proteja oamenii din apropiere, toți aceștia trebuie să poarte dispositive adecvate de protecție auditivă.

Folosirea intenționată

Produsul de grădină este destinat pentru folosire domestică. Este făcut pentru a tăia des, menținând un gazon sănătos și mai bun decât înainte. Depinzând de mărimea gazonului, amenjarea poate fi programată pentru operare în orice moment sau frecvență. Este imposibil să se sape, măture sau curețe zăpada.

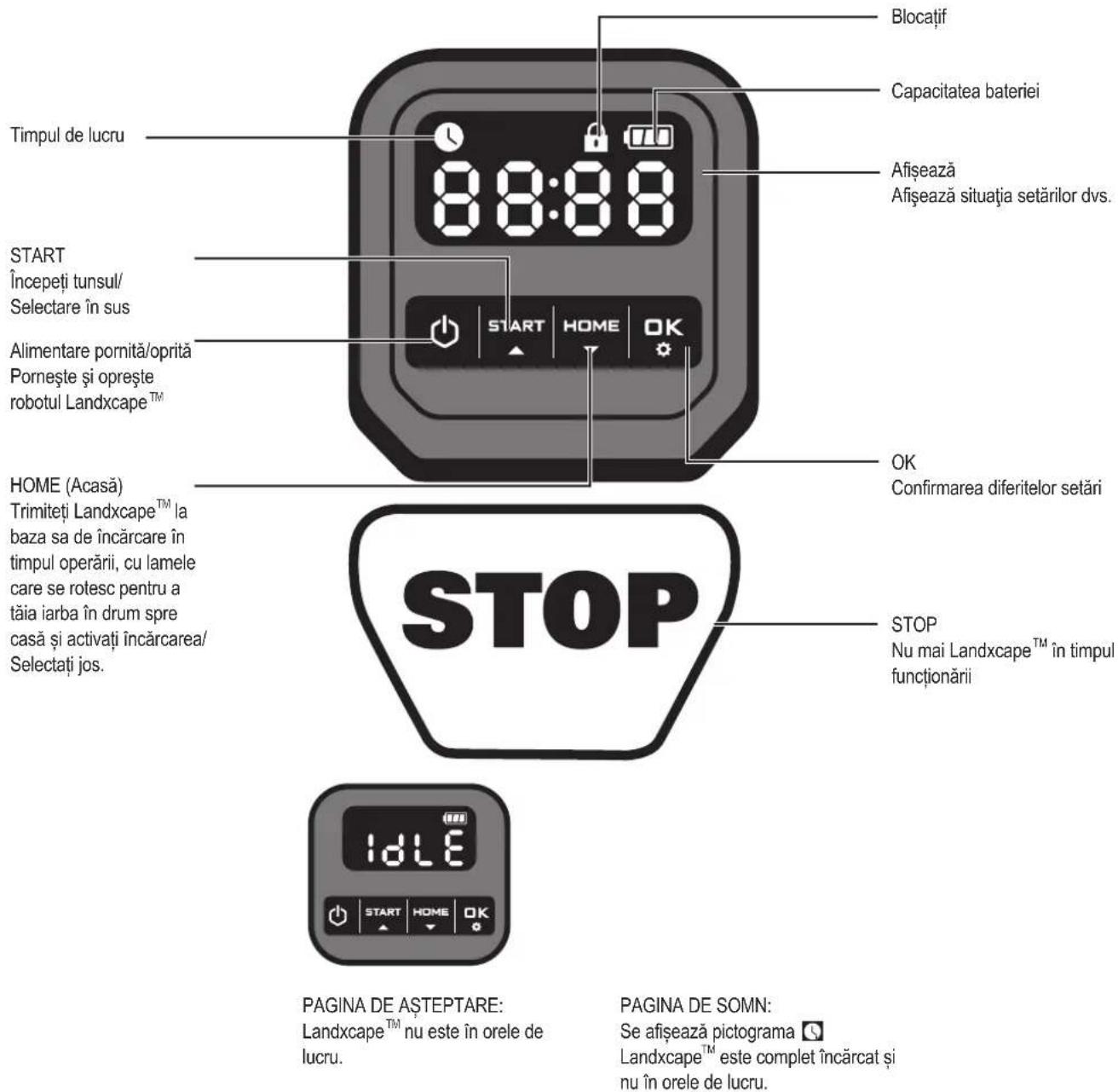

4. Panou Control

Timpul de lucru 8:00:00 Blocatif Capacitatea bateriei Afisează Afisează situația setărilor dvs. START Începeți tunsul/ Selectare în sus Alimentare pornită/oprită Pornește și oprește robotul Landxcape™ HOME (Acasă) Trimiteți Landxcape™ la baza sa de încărcare în timpul operării, cu lamele care se rotesc pentru a tăia iarba în drum spre casă și activați încărcarea/ Selectați jos. OK Confirmarea diferitelor setări STOP Nu mai Landxcape™ în timpul funçționării PAGINA DE AŞTEPTARE: Landxcape™ nu este în orele de lucru. PAGINA DE SOMN: Se afisează pictograma Landxcape™ este complet încărcat și nu în orele de lucru.

Pornire

1) După instalarea cablului de delimitare, se poate porni folosind Landxcape ^TM (Vă rugăm să verificați Ghidul de Instalare pentru instalarea cablului de delimitare).
2) Apăsați până 📍 când Landxcape™ se pornește. Pentru prima utilizare, introducți PIN-ul implicit 0000 prin apăsare 📍 patru ori atunci când numărul 0 clipește. (Codul PIN poate fi schimbat, vă rugăm să verificați la “Setări” în Ghidul de Instalare) NOTĂ: Landxcape™ se va opri dacă nu mai primește nici o introducere în 30 de seucde după ce este oprit. Dacă introducți PIN incorect de trei ori, Landxcape™ va porni alarma “di-di” după care se va opri.
3) Apăsati START OK pă care tăieți iarba.
4) Apăsați ^TM , apoi întru a face ca Landxcape ^TM să se deplaseze spre baza de încărcare, cu lamele care se rotesc pentru a tăia iarba în drum spre casă.
Landxcape™ va funcționa încontinuu până când atinge nivelul de energie baterie scăzut după care se va reveni la baza de încărcare. Odată ce încărcarea este completă, Landxcape™ va începe automat să taie iarba sua va sta în baza de încărcare conform programului de tăiere.
NOTĂ: Atunci când Landxcape™ se pomește, toate luminal ede pe afișaj vor fi illuminate și după aceea oprite. Verificați dacă este o lumină stricată. Este recomandat ca să se protejeze afișajul cu mâna atunci când lumina de afară este prea puternică.

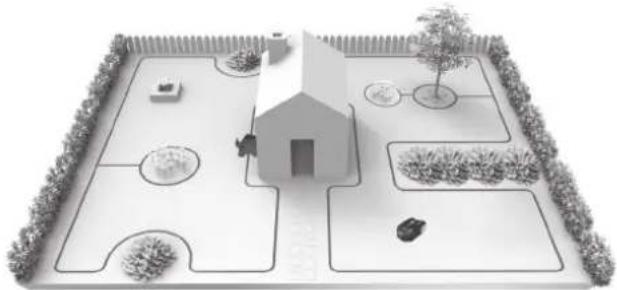

5. Prezentarea robotului dvs. Landxcape™

Dorim să vă felicităm pentru această nouă achiziție, respectiv pentru achiziționarea robotului Landxcape™, cu ajutorul căruia intrați în lumea lipsită de probleme a tunderii automate a gazonului. În cele ce urmează, vom încerca să vă ajutăm să înțelegeti mai bine “gândirea” robotului dvs. Landxcape™.

5.1 De unde stie robotul meu Landxcape™ ce trebuie să tundă?

Robotul Landxcape™ își alege direcția de deplasare în mod aleatoriu. Acesta se asigură că tot gazonul dvs. este tuns la aceeași înălțime, fără să lase în urmă urme neatrăgătoare de gazon netuns (Vezi fig. A).

5.2 De unde stie robotul meu Landxcape™ calea pe care trebuie s-o parcurgă?

Robotul dvs. Landxcape™ este capabil să rezolve sarcina trasată într-un mod complet autonom. Acesta știe când a sosit momentul în care să se îndrepte către baza de reîncărcare a accumulatorului, acesta poate detecta picăturile de ploaie și se poate opri automat dacă sesizează o problemă, și se oprește automat și dă cu spatele sau se întoarce din drum dacă se lovește de ceva care-i blochează calea aleasă inițial. Robotul Landxcape™ va opri automat și discul de rotire a lamelor dacă sesizează că a mașina fost ridicată de la sol, prevenind astfel un accident cauzat de lame.

A. Găsirea bazei de reîncărcare

Dacă robotul dvs. Landxcape™ trebuie să-și reîncarce acumulatorul, acesta se va opri din lucru și va urma sârma de delimitare a perimetrului în direcția inversă mersului acelor de ceasornic, pentru a se reîntoarce la baza de reîncărcare a acumulatorului. Robotul Landxcape™ este programat astfel încât să tundă iarba în apropierea sârmei de delimitare odată pe săptămână. În mod implicit, Landxcape™ va tăia iarba lângă cablul de delimitare în fiecare Luni după ce a fost pornit.

B. Senzori de ploaie

Robotul Landxcape™ este dotat cu senzori de ploaie care vor detecta primii stropi de ploaie și vor genera o comandă care va avea ca prim efect oprirea lucrului de către robotul Landxcape™, urmat de reîntoarcerea la baza de reîncărcare de-a lungul sărmei de delimitare (vezi fig. B).

Robotul Landxcape™ se poate programa și astfel încât să pornească cu întârziere, având o funcție de temporizare în cazul ploii. Durata de temporizare implicită a robotului Landxcape™ este de 180 de minute. Dacă senzorii de ploaie sunt umezi, robotul Landxcape™ se reîntoarce la baza lui de reîncărcare/andocare. Atunci când senzorii de ploaie sunt uscați. Landxcape™ va începe numărătoare inversă a timpului dacă vreți să ieșiți din întârzierea ploaie, senzorul zonei uscate, și va face un ciclu de energie prin operare a cheii pronit/oprit. După ce ciclul de energie a fost făcut, se poate opera din nou.

C. Detectarea sârmei de delimitare a perimetrului

Robotul Landxcape™ respectă întotdeauna granița trasată prin intermediul sărmei de delimitare a perimetrului. În acest scop acesta folosește doi senzori frontali care detectează apropierea de sărmă (vezi fig. C).

D. Pornirea și oprirea maşinii în timpul lucrului (vezi fig. D, E1 și E2)

Pentru a începe tăierea ierbii, apăsați butonul pornit/oprit și introduceti codul PIN. Apăsați ȘTAPȚă Șupă care apăsați . ȘDȚă doriți să lansați comanda de oprire a lucrului pentru robotul Landxcape™, apăsați pur și simplu butonul STOP din partea de sus a mașinii.

Dacă robotul dvs. Landxcape™ detectează o anomalie, acesta va afișa un mesaj de eroare pe afișaj. Dacă nu există nicio comandă din partea utilizatorului în decurs de 20 de minute, mașina se va opri automat. Haideți să repetăm:

- Apăsați, dSTAR care apăsați

• Din acest moment robotul Landxcape

^TM începe să tundă iarba!

5.3 Setări

Prima dată setați înălțimea la un nivel de iarbă după tăiere și puteți seta manual programul.

NOTĂ: Atunci când setați manual programul, Landxcape™ va introduce pagina de așteptare dacă nu primește informații de la utilizator în 30 de secunde.

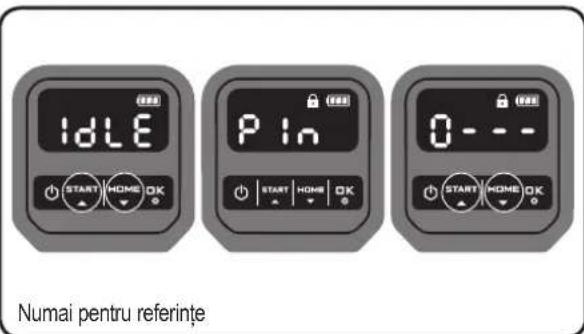

(1) Schimbarea codului PIN

Pentru a schimba codul PIN, apăsați ambele butoane ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI ȘI același timp pentru 5 secunde. Lcoana șva clipi, și Șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șva șvi clipind. După aceasta, primul număr va clipi, folosiți Și sau Țe ctați numărul pe care îl doriți și apăsați Ți pentru confirmare. Numărul următor va clipi. Folosiți aceeași metodă pentru a completa alte numere. De exemplu, noul cod PIN este setat a fi 0326. După aceea, P In2' va clipi și primul număr va clipi din nou. Folosiți aceeași metodă pentru a introduce nou cod PIN pe care îl setați acum (în acest exemplu0326) "P In0326" va clipi pe ecran. Codul PIN a fost schimbat cu succes.

IdLE P In 0 - - - Numai pentru referințe

(2) Setați anul, data și timpul

Setarea anului, datei și orei sunt obligatori pentru a fi setate. Dacă nu vedeti aceste două obiecte, vă va influența timpul setat în următoarele secțiuni. Aceste obiecte sunt setate în ordinea anului, datei și timpului. Pentru setarea anului, tineți apăsatâ START pentru 3 secudne până cînd icoana și numărul vor clipi pe afișaj, spre exemplu,20:18. Folosiți - u HOME selectați anul pe care îl dorii. După care apăsați OK pentru confirmare pentru a termina setările anului.

Numai pentru referinte

Între timp, icoana 📣 va clipi din nou și un număr va fi afișat pentru a indica data, spre exemplu. 📄 sea înna 29 Spetembrie Atunci când ⚡ clipește, folositi 📋 START sau 📋 selectați numărul și apăsați OK pentru confirmare. După care 📋 va clipi. Folositi aceeași metodă pentru a selecta timpul și apăsați 📋 pentru confirmare a terminării setării datei.

09:29 START HOME OK

Numai pentru referinte

Între timp, icoana 📊 va clipi și timpul va fi afișat, spre exemplu:408 . Atunci cândă clipește, folosiți START selecți numărul și apăsați OK pentru confirmare. După care 08 va clipi, folosiți aceeași metodă, pentru a selecta numărul și apăsați OK pentru confirmare. Acum timpul este complet setat și Landxcape™ va itra pe pafgina de așteptare.

14:08 START HOME OK

Numai pentru referinte

IDLE START HOME OK

Pagina de așteptare.

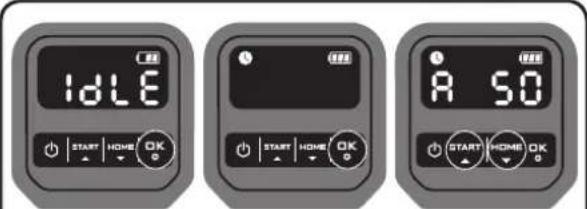

(3) Zona de muncă

Tineți apăsat PK întru 3 secunde Atunci când icoana clăste, apăsați OK Un număr va clipi pe afișaj, spre exemplu, cao este zona gazon Timpul de lucru va fi automat setat conform mărimii grădinii. Folositi START sau intru a seta zona gazonului, și apăsați pe cu confirmare. Landxcape™ va intra în pagina de așteptare. NOTĂ: Atunci când numărul afișat este mai mic de 200, zona va fi ajustată în incremente / decremente de 50m² de fiecare dată când este apăsat START / HOME . Dacă numărul afișat ajunge la 200 sau mai mult, zona va fi ajustată în incremente / decremente de 100m² de fiecare dată când este apăsat START / HOME .

IDLE START HOME OK START HOME OK A 50 START HOME OK

Numai pentru referinte

[4] Schimbarea paginii implicite.

Timpul implicit de pornire 9:00 poate fi schimbat prin apăsarea ambelor butoane START și STOPelași timp până când un sunet este auzit. Spre exemplu, tineți apăsate ambele butoane START și STOP.05, și Landxcape™ va începe să taie iarba de la 14:05.

Numai pentru referinte

5.4 Cât de eficient tunde iarba robotul meu Landxcape™?

Duratele de lucru diferă pentru fiecare tip de gazon deoarece depind de factorii menționați în prealabil. Reglați treptat durata alocată tunderii zilnice a gazonului cu robotul dvs. Landxcape™, repetând asta zilnic, până când ajungeti la cea mai potrivită setare.

Robotul dvs. Landxcape™ poate să tundă iarba de pe suprafețe cu mărimi diferite, dar acest fapt depinde de mai mulți factori, cum ar fi:

• Speciile de iarbă plantate pe gazonul dvs. și viteza lor de creștere
• Gradul de ascutire a lamelor tăietoare
• Umiditatea
  • Temperatura ambientală
• Numărul obstacolelor aflate pe gazonul dvs.

Spre deosebire de majoritatea celorlalte mașini de tuns iarba, Landxcape™ folosește un sistem lateral de încărcare, care este capabil să taie cât mai mult iarba din jur. Orificiile de pe fundul bazei de încărcare permit ierbii să crească prin bază pentru a ajuta la deghizarea acesteia și a crea un aspect elegant.

Înălțimea de tăiere a ierbii la robotul Landxcape™ poate fi reglată numai între 3 și 6 cm. Înainte de a începe Landxcape™ pentru prima dată, ar trebui să tăiați iarba la o înălțime nu mai mare de 9cm cu mașina manuală. După care, setați înălțimea de tăiere a Landxcape™ la setări maxime (6cm) pentru prima tiiere. (vezi fig. F).

Robotul dvs. Landxcape™ lucrează cel mai bine pe vreme uscată. Acestui robot nu-i place iarba udă pentru că aceasta se poate depune pe discul rotativ al lamelor de tăiere și pe motor, și poate cauza pierderea tracțiunii și alunecarea roților motrice în timpul lucrului.

Robotului dvs. Landxcape™ nu-l plac deloc furtunile cu fulgere. Dacă în timpul lucrului începe o furtună cu fulgere, protejați robotul dvs.

Landxcape™ prin decuplarea bazei de reîncărcare și prin deconectarea sârmei de delimitare a perimetrului, asigurându-vă și de faptul că nu este posibilă reîncărcarea robotului.

Robotului dvs. Landxcape™ nu-l plac deloc furtunile cu fulgere. Dacă în timpul lucrului începe o furtună cu fulgere, protejați robotul dvs. Landxcape™ prin decuplarea bazei de reîncărcare și prin deconectarea sărmei de delimitare a perimetrului, asigurându-vă și de faptul că nu este posibilă reîncărcarea robotului.

• Nu läsați niciodată robotul Landxcape ™ să ruleze pe pietriș.
• Îndepărtați obstacolele pe care robotul se poate cățăra sau preveniți accesul acestuia spre acestea dacă aceste obstacole pot deteriora discul rotativ al lamelor de tăiere.
• Îndepărtați toate deșeurile și obiectele străine aflate pe gazonul dvs.

6. Noțiuni de bază referitoare la sârma de delimitare a perimetrului 6.1 Priponirea sârmei de delimitare a perimetrului

Utilizați ruleta furnizată pentru a măsura distanța corectă de la granița gazonului dvs. (mai mare de 26 de cm). Aceasta este o distanță recomandată. Utilizați ruleta pentru a asigura o instalare corectă a sărmei.

Dacă și vecinul dvs. utilizează un robot Landxcape™, atunci trebuie să păstrați o distanță de cel puțin 1 m dintre sârma dvs. de delimitare a perimetrului și cea a vecinului.

Sârma de delimitare a perimetrului trebuie să indice exact suprafața de teren gazonat de pe care se dorește să se tundă

iarba. Robotul dvs. Landxcape™ devine confuz dacă sârma de delimitare a perimetrului conține curburi și încolăciri suplimentare care nu fac parte din aria pe care trebuie s-o tundă (vezi fig. G). Dacă există un surplus de sărmă după stabilirea granițelor ariei de lucru, tăiați sârma în exces și stocați-o într-o locație separată. Aveți grijă totuși să păstrați lungimea necesară conectării la baza de reîncărcare, pentru a putea fi conectată și la aceasta și pentru a putea rămâne îngropată în continuare.

6.2 Îngroparera sârmei de delimitare a perimetrului

Dacă doriți să îngropați sărma de delimitare, atunci trebuie să țineți cont de faptul că sărma de delimitare să fie priponită prima dată pe gazon. Dacă ați finalizat instalarea sărmei de delimitare a perimetrului, se recomandă lansarea unei comenzi către robotul Landxcape™, comandă prin care acesta va urna aliniamentul sărmei de delimitare. Această comandă poate fi lansată prin apăsarea butonului 🚗️ 🚫️ 🚫️ stfel robotul Landxcape™ se va obișnui mai ușor cu noul său mediu de lucru și va putea conlucra mai bine cu baza lui de reîncărcare deja înainte de îngroparea sărmei.

După ce ați urmărit modul în care robotul Landxcape™ și-a căutat baza de reîncărcare, la nevoie puteți face niște mici ajustări ale rutei sărmei de delimitare, pentru a elimina orice problemă de urmărire a acesteia de către robot atunci când se află în căutarea bazei de reîncărcare a accumulatorului.

6.3 Îmbinarea sârmei de delimitare

Dacă doriți să prelungiți și să îmbinați sârma de delimitare, utilizați conectorul recomandat. Acest conector rezistă la apă și oferă o conexiune optimă a firelor.

Introduceți capetele sărmei în două din cele trei orificii ale conectorului. Firele trebuie introduse astfel încât capătul lor să devină vizibil și în partea cealaltă a conectorului (vezi fig. H). Strângeți conectorul cu ajutorul unui clește de prindere (vezi fig. I și J).

AVERTISMENT! Pentru o conectare sigură nu se recomandă îmbinarea capetelor cu bandă izolatoare sau prinderea lor cu şurub într-un bloc de terminale. După o anumită perioadă de timp circuitul se poate întrerupe din cauza umidității solului, care oxidează sârma/conductorul.

7. Actualizarea software-ului

Soft-ul poate fi actualizat atunci când apare o nouă versiune. Ultima versiune a software-ului poate fi descărcat de pe site-ul nostru: www.landxcape-robotics.com.

Actualizare prin USB. Vezi mai jos instrucțiunile de descărcare și instalare:

(1) Localizați ultima versiune soft la: www.landxcape-robotics.com. Salvați fișierul pentru a goli FAT32 formatat pe USB (Memorie USB) Ștergeți orice alt fișier de pe drive și verificați formatarea. Dacă drive-ul nu este formatat în FAT32, vă rugăm reformatați drive-ul. NOTĂ: actualizarea soft-ului este descărcată ca și arhivă. Trebuie să dez-arhivați sau extrageți pentru a putea continua.

(2) Puneti Landxcape ^TM pe o suprafață sigură. Apăsați pentru opri Landxcape ^TM .

(3) Inserati drive-ul USB (Memorie USB) în port. (A se vedea Fig. K1)

(4) Porniți Landxcape. Actualizarea va începe automat. Așteptați până când afișajul arată “USB” (a se vedea F2), după care îndepăratați drive-ul USB (Memorie USB) și închideți capacul de protecție. Atunci când afișajul arată “O - - -”, actuzalizarea este completă și Landxcape™ va arăta pagina PIN.

Manualul utilizatorului aflat în cutia mașinii se bazează pe software-ul implicit utilizat la producția în masă. De aceea s-ar putea ca unele caracteristici/funcții ale versiunilor mai noi să nu apară în manualul furnizat. Dacă descoperiți setări care nu există în manual, vă rugăm să vizitați site-ul nostru: www.landxcape-robotics.com pentru a descărca ultima versiune a manualului.

8. Întreținere

Din când în când însă chiar și robotul dvs. Landxcape™ trebuie verificat. Robotul Landxcape™ "muncește din greu" și după o anumită perioadă de timp are nevoie de o curățare aprofundată și de înlocuirea pieselor uzate.

Opriti mașina înainte de a efectua orice service sau întreținere. În cele ce urmează vă prezentăm modul în care puteți avea grijă de robotul dvs. Landxcape™.

8.1 Păstrați-le ascuțite

AVERTISMENT: Înainte de a trece la curățarea, reglarea sau la înlocuirea lamelor, opriți robotul dvs. și protejați- mile cu mănuși adecvate de protectie.

AVERTISMENT: La montarea lamelor noi, aveți grijă să le înlocuiti pe TOATE. Fixați lamele cu șuruburi noi, pentru că a sunt importante pentru fixarea perfectă a lamei. Sectarea acestei instrucțiuni poate duce la leziuni corporale

Robotul Landxcape™ tunde iarba într-un mod diferit de alte mașini de tuns iarba. Lamele sale de tăiere sunt la fel ascuțite pe ambele muchii ca și lamele de ras și se rotesc în ambele direcții pentru a maximiza capacitatea de tăiere (vezi fig. L). Fiecare lamă a robotului dvs. Landxcape™ are două muchii de tăiere. În funcție de frecvența programată de tundere a ierbii, lamele de tăiere trebuie rotite periodic pentru a obține o nouă muchie tăietoare. Dacă robotul dvs. Landxcape™ a fost programat ca să tundă iarba în fiecare zi, atunci lamele de tăiere trebuie rotite lunar pentru a obține rezultate maxime. Dacă iarba va fi tunsă în fiecare zi, fiecare lamă de tăiere va avea o durată de viață de maximum 2 luni. Dacă lamele de tăiere s-au tocit și s-au uzat, acestea trebuie înlocuite cu lamele de rezervă furnizate împreună cu robotul dvs. Lame de rezervă se pot procura însă și de la cel mai apropiat distribuitor Landxcape™.

A. Înlocuirea lamelor

După o anumită perioadă de timp, de obicei după fiecare sezon, lamele robotului dvs. Landxcape™ trebuie înlocuite. Robotului dvs. Landxcape™ îi displace sa tundă iarba cu lame de vârste și calități diferite. De aceea, aveți grijă să înlocuți toate lamele cu aceeași ocazie. Acestea pot fi înlocuite cu lamele dintr-unul din cele 5 seturi de rezervă cu lame și şuruburi, furnizate împreună cu robotul dvs. Landxcape™.

Înainte de a trece la înlocuirea lamelor robotului dvs. Landxcape™, opritii alimentarea electrică a sculei și puneti-vă mănuși de protecție adecvate. După acest preambul, urmatii pașii de mai jos:

1. Răsturnați cu grijă robotul Landxcape ™
2. Îndepărtați capacul accumulatorului și scoateți acumulatorul
3. Îndepărtați şuruburile din lame cu ajutorul unei şurubelnite (vezi fig. M)
4. Fixați bine cu şuruburile furnizate noile lame
5. Introduceți din accumulatorul și puneți la loc capacul protector.

Important: După ce ați fixat lama de discul lamelor cu ajutorul şuruburilor furnizate, asigurați-vă că lama se rotește liber.

8.2 Păstrați-I curat

AVERTISMENT: Înainte de a trece la curățarea robotului, opritii-I prin comutarea butonului On/Off în poziția OFF. Îmbrăcați mănuși de protecție înainte de a trece la curățarea discului rotativ al lamelor și nu curățați discul cu apă de la robinet.

A. Curătarea carcasei

Robotul dvs. Landxcape™ va avea o viață mai lungă și mai fericită dacă este curățat în mod regulat. Deoarece robotul dvs. Landxcape™ este o mașină electrică, curățarea acestuia trebuie făcută cu grijă. Astfel, NU utilizați niciun furtun cu apă, aparate de spălat cu apă sub presiune sau apă de la robinet. Cel mai nimerit e să utilizați un pulverizator cu apă. Utilizați o perie moale sau o cârpă curată la curățarea carcasei, și evitați utilizarea solventilor sau a pastelor de lustruit (vezi fig. N). În final, asigurați-vă că ați îndepărtat toate firele de iarbă și toată mizeria lipite de carcasa.

B. Curățarea părții inferioare a mașinii

Şi în acest caz este foarte importantă deconectarea alimentării electrice a robotului prin comutarea butonului ON/OFF în poziția OFF și de purtarea unor mănuși de protecție potrivite manipulării discului rotativ al lamelor. Înainte de toate, răsturnați cu grijă robotul dvs. Landxcape™ pentru a avea acces la partea de jos a mașinii. În această poziție veți vedea discul lamelor, șasiul, roata din față și roata motrică din spate. Curățați bine totul cu o perie moale sau cu o cârpă umedă.

ATENT IE: NICIODATA nu curățați spatele Landxcape™ cu jet apă. Se poate strica componenta. (A se vedea Fig. O1, O2)

Rotiți discul lamelor pentru a verifica rotația nestingherită a discului. Verificați și rotația liberă a lamelor în jurul șuruburilor de fixare. Îndepăratați orice obiect care poate obstrucționa rotația liberă a pieselor în cauză.

IMPORTANT: Îndepărtați orice corp străin din zona discului, pentru a evita crăparea acestuia. Chiar și cea mai mică crăpătură a discului poate duce la scăderea randamentului de tăiere a robotului dvs. Landxcape™.

C. Curățati pinii de contact și benzile de reîncărcare

Curățați pinii de contact aflați pe baza de reîncărcare și banda de reîncărcare aflată pe robot cu ajutorul unei cârpe curate. Îndepărtați periodic toate firele de iarbă și toată mizeria depusă în jurul pinilor de contact și pe benzile de reîncărcare, pentru a fi siguri că acumulatorul robotului dvs. Landxcape™ se reîncarcă cu succes de fiecare dată.

8.3 Durata de viață a accumulatorului

"Inima" robotului Landxcape™ o reprezintă un accumulator litiu-ion de 20 volți. Pentru stocare corespunzătoare a bateriei, fiți siguri că este complet încărcat și ținut într-un loc uscat.

NOTĂ: Temperatura de funcționare recomandată Landxcape™ este cuprinsă între 0-55°C.

Durata de viață a accumulatorului mașinii Landxcape™ depinde de mai mulți factori, cum ar fi:

• Durata sezonului de tuns iarba în regiunea dvs.
• Numărul orelor zilnice de tuns iarba de către robotul Landxcape ^TM
• Mentenanța accumulatorului pe durata stocării.

Acumulatorul robotului Landxcape™ poate fi reîncărcat și manual, fără sărmă de delimitare.

1. Conectați baza de reîncărcare la o sursă de alimentare adecvată. Lumina verde a bazei de încărcare se va porni.
2. Andocați manual robotul Landxcape ™ la baza de reîncărcare după ce ați deconectat alimentarea electrică a acestuia. (Vezi fig. P)
3. LED-ul bazei de reîncărcare pâlpâie cu lumină verde, accumulatorul robotului Landxcape™ începe să se reîncarce.

8.4 Hibernarea

Robotul dvs. Landxcape™ va avea o durată de viață mai lungă și mai sănătoasă dacă i se permite hibernarea. Chiar dacă are o constructie robustă, noi vă recomandăm totuși ca iarna să stocați robotul dvs.

Landxcape™ în atelierul sau în garajul dvs.

Înainte de a stoca robotul pentru hibernarea de iarnă, vă recomandăm să efectuați următoarele:

• Curățați bine robotul dvs. Landxcape ^TM
• Încărcați complet accumulatorul sculei electrice
• Opriti alimentarea electrică a robotului.

Înainte de a pune robotul la păstrare, se recomandă încărcarea completă a accumulatorului, pentru a maximiza durata de viață a acestuia.

ATEN TIE: Proteja și spateel Landxcape™ de apă. NICIODATA nu depozita și Landxcape™ intors.

Sârma de delimitare poate fi lăsată îngropată în pământ, dar capetele acesteia trebuie protejate prin introducerea lor într-o cutie metalică umplută cu unsoare. Dacă baza de reîncărcare este lăsată pe gazon și în timpul iernii, lăsați conectate sărmele de delimitare a perimetrului.

NOTĂ: După ce vă hotărâți să scoateți din hibernarea de iarnă și punerea la treabă a robotul dvs. Landxcape™, asigurați-vă că benzile de reîncărcare și pinii de contact sunt curați. Dacă vi se pare că acestea ar trebui curățați un pic, folosiți un șmirghel fin.

8.5 înlocuirea accumulatorului

AVERTISMENT: Înainte de orice reglaj, înlocuire sau reparatie, comutați butonul ON/OFF în pozitia OFF (Oprit). Înainte de a trece la curățarea, reglarea sau la înlocuirea lamelor, opriți robotul dvs. și protejați-vă mâinile cu mănuși adecvate de protectie.

Dacă este nevoie de înlocuirea accumulatorului, urmați paşii de mai jos:

1. Răsturnați cu grijă robotul dvs. Landxcape™.
2. Îndepărtați şuruburile ale capacului protector. Îndepărtați capacul bateriei. (A se vedea Fig. Q1)
3. Ridicați bateria veche încet. Apăsați capacul și îndepăratați conectorii. (A se vedea Fig. Q2)

NOTĂ: Nu trageți de cabluri. Tineți conectorii și îndepărtați capacul.

1. Conectați o baterie originală prin atașarea conectorilor până când se pune pe poziție. (A se vedea Fig. Q3, Q4)
2. Puneti bateria după cum se arată. (A se vedea Fig. Q5) Puneti capacul înpoi pe pozitie și strângeti şuruburile.

9. Mesaj Funcție

Afişaj Mesaj A€	țiune
- F I -	Întârziere ploaie activată Nici o actiune nu este necesară

10. Mesaj eroare

Afișaj Cauză Ad		țiune
-81-	În afara zonei de lucru	1. Dacă robotul LandxcapeTM a părăsit perimetrul alocat: oprită alimentarea electrică a mașinii și aduceți robotul în perimetrul său. Pomită alimentarea electrică. Apăsați , după care apăsați2. Dacă robotul LandxcapeTM se află în perimetrul alocat, verificați dacă LED-ul aflat pe baza de reîncărcare arde cu lumină verde. Dacă nu este așa, verificați conectarea bazei de reîncărcare la încărcător și conectarea încărcătorului la o sursă de alimentare potrivită. Dacă problema persistă, înseamnă că capetele sărmei de delimitare sunt prinse greșit în clemele de fixare și trebuie să le inversați.3. Se va aprinde lumina roșie a suportului încărcătorului, verificați dacă sărma de delimitare este prinsă corect în clemele de fixare ale bazei de reîncărcare. Dacă problema persistă, verificați integritatea sărmei de delimitare.
-82-Motorul roții de antrenare blocat		1. Oprită alimentarea electrică a mașinii: duceți robotul într-o zonă fără niciun obstacol;2. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați3. Dacă mesajul de eroare persistă pe afișaj, oprită alimentarea electrică a mașinii; răsturnați robotul LandxcapeTM și verificați dacă există ceva care să împiedice rotirea roților.4. Îndepăratați orice obiect care poate bloca roțile, după care aduceți robotul în poziție normală. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .
-83-	Discul rotativ al lamelor blocat	1. Oprită alimentarea electrică a mașinii;2. Răsturnați robotul dvs. LandxcapeTM și verificați dacă există vreun obstacol care împiedică rotația discului.3. Îndepăratați toate obiectele care obstrucționează rotația discului.4. Aduceți robotul LandxcapeTM în poziție normală și duceți-l într-o zonă cu iarbă scurtă sau reglați înălțimea de tăiere a lamei;5. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .
-84-	Blocat	1. Oprită alimentarea electrică a mașinii;2. Duceți robotul LandxcapeTM într-o zonă gazonată fără obstacole;3. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .4. Dacă mesajul de eroare persistă pe afișaj, oprită alimentarea electrică a mașinii; Întoarceți LandxcapeTM invers Verificați dacă există roțile sunt prevenite la rotire.5. Îndepăratați orice obiect care poate obstrucționa mașina, după care aduceți robotul în poziție normală. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .
-85-	Ridicat de la sol	1. Oprită alimentarea electrică a mașinii.2. Duceți robotul LandxcapeTM într-o zonă gazonată fără obstacole. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .3. Dacă mesajul de eroare persistă pe afișaj, oprită alimentarea electrică a mașinii, Întoarceți LandxcapeTM invers și verificați dacă sunt preveniri ale roții față de la rotire.4. Îndepăratați toate obiectele străine, după care aduceți robotul în poziție normală. Pornită alimentarea electrică a mașinii. Apăsați , după care apăsați .
-86--87-	Răsturnat Aduceți robotul LandxcapeEroare baterie	TM în poziție normală. Apăsați , după care apăsați .1. Verificați temperatura bateriei. Dacă temperatura este prea mare, așteptați până când temperatura a ajuns la punct de răcire. Apăsați START, după care apăsați OK2. Înlocuți cu o nouă baterie. Reporniți Landxcape. Apăsați , după care apăsați .3. Dacă eroare apare continuu, încercați să schimbați programul de lucru.
-88-	la mult timp ca LandxcapeTM să se întoarcă la baza de încărcare.	Puneți manual LandxcapeTM în baza de încărcare. După ce LandxcapeTM este complet încărcat, apăsați START, după care apăsați . OK
-88-	Eroare necunoscută.	Reporniți Landxcape. Apăsați START, după care apăsați . D mesajul eroare este afişat, contactați un agent serviciu pentru ajutor.

OBSERVATII:

• Înainte de a porni alimentarea electrică a maşinii, verificați întotdeauna dacă robotul Landxcape ^TM se află în perimetrul desemnat acestuia. Dacă nu este așa, pe afişaj va apare mesajul de eroare: “- E : -”. Acest mesaj de eroare apare însă și atunci când robotul Landxcape ^TM se află exact deasupra sărmei de delimitare și este pornit.
• Dacă dintr-un motiv anume, de ex.: chef în grădină sau copii care se joacă acolo, doriți să parcați robotul dvs.: Apăsați 📋, după care apăsați OK. Landscape™ va merge la baza de încărcare și va sta acolo. Apăsați pentru 📋 opri Lanxcape.
• Dacă o eroare se tot repetă în aceeași zonă a gazonului dvs., s-ar putea să aveți o problemă cu sârma de delimitare și de aceea vă rugăm să parcurgeți din nou instrucțiunile de instalare precedente și să verificați instalarea sârmei cu ajutorul acestora.
• Dacă gazonul dvs. este divizat în două zone separate, legate între ele cu un coridor mai îngust de 1 m, iar una dintre aceste zone nu este dotată cu bază de reîncărcare, procedați astfel: dacă accumulatorul robotului Landxcape™ s-a descărcat, transportați-l manual la baza de reîncărcare și porniți alimentarea electrică a mașinii. După aceasta apăsați tasta cu simbolul apos și veți demara procesul de reîncărcare al acumulatorului.
• Dacă apare o funcționare anormală a robotul Landxcape ^TM , vă rugăm să încercați repornirea robotului. Dacă problema persistă, vă rugăm să luați legătura și să cereți ajutorul unui agent de service Landxcape ^TM .
• Nu spălați mașina cu aparat de spălare cu presiune. Acest fapt ar putea duce la defectarea accumulatorului sau a mașinii.

11. Probleme

Dacă robotul dvs. Landxcape™ prezintă semne de funcționare anormală, parcurgeți ghidul de depanare de mai jos. Dacă problema persistă, vă rugăm să luați legătura cu distribuitorul mașinii.

Simptom Cauză Acțiune
LED-ul aflat pe baza de reîncărcare nu se aprinde.	Nu există alimentare electrică.	Verificați dacă cablul de alimentare este conectat corect la încărcător și dacă încărcătorul este conectat la o sursă de alimentare potrivită.
Se va aprinde lumina roșie a suportului încărcătorului	Sârma de delimitare nu este conectată.	Verificați dacă sărma de delimitare a fost conectată în mod corect la baza de reîncărcare.Verificați integritatea sărmei de delimitare.
Robotul LandxcapeTM pomește, dar discul lamelor nu se rotește.	Robotul LandxcapeTM se află în căutarea bazei de reîncărcare (decât dacă apăsați butonulHOME întru a merge la baza de încărcare).	Fenomen normal, deoarece dacă acumulatorul robotului LandxcapeTM trebuie reîncărcat, discul lamelor nu se rotește atunci când acesta își caută automat baza de reîncărcare.
Robotul LandxcapeTM vibrează	S-ar putea ca lamele să se fi deteriorat.Verificați starea discului rotativ al lamelor.	Verificați lamele, iar dacă sunt deteriorate, înlocuitți lamele.Îndepăratați mizeria și obiectele străine de pe lame și de pe discul lamelor.
larba este tunsă neuniform	Robotul LandxcapeTM lucrează prea puține ore pe zi. Acaugați mai multe ore la durata de lucru.Zona de tuns iarba este prea mare.	Încercați să micșorați suprafața de lucru sau adăugați câteva ore la durata de lucru.Lamele sunt tocite.Înlocuitți toate lamele și toate șuruburile pentru a păstra echilibrul discului.Înăltțimea de tăiere este setată prea jos față de lungimea firelor de iarbă.Fire de iarbă sau diferite obiecte s-au înfășurat pe discul lamelor.S-a adunat prea multă iarbă în compartimentul discului lamelor sau a motorului.	Măriți înăltțimea de tăiere, după care reduceți-o treptatVerificați discul lamelor și îndepăratați iarba sau obiectele străine lipite de acesta.Asigurați-vă de rotirea ușoară a discului lamelor. Dacă îndepărarea mizeriei o cere, la nevoie puteți demonta și discul.

Robotul dvs. LandxcapeTM se află în perimetrul alocat, dar pe afișaj apare totuși mesajul “-E I-”.	Capetele sărmei de delimitare sunt prinse invers în clemele de fixare.	Inversați capetele sărmei de delimitare.
	Cabluld e delimitare este stricat. Reparați cablul	de delimitare stricar cu conectori.
Timpul de încărcare este mult mai mare decât rata de încărcare.	Conexiunea slabă pe banda de reîncărcare din cauza mizerii depuse acolo.	Curățați pinii de contact ai bazei de reîncărcare și banda de reîncărcare aflată pe robotul LandxcapeTM cu ajutorul unei cărpe.
	Din cauza temperaturilor ridicate, s-a activat programul de protectie a reîncărcării.	Amplasați baza de reîncărcare într-o zonă cu umbră sau așteptați răcirea vremii.
Robotul nu se poate reîncărca	Nu există alimentare electrică.	Verificați dacă cablul de alimentare este conectat corect la încărcător și dacă încărcătorul este conectat la o sursă de alimentare potrivită.
	Robotul funcționează greșit la reîncărcarea manuală.	Referiți-vă la încărcare manuală în Secțiunea 8.3.
Robotul LandxcapeTM începe să lucreze pe durate tot mai scurte între două reîncărcări.	Ceva s-a agățat de discul lamelor. Îndepărtați discul și curățați-l.
	Robotul LandxcapeTM vibrează puternic. Firele de iarbă sunt prea înalte și prea groase.
	Acumulatorul a obosit sau este prea vechi.	Verificați discul lamelor și lamele. Îndepărtați mizeria și obiectele străine lipite pe acestea.
Robotul LandxcapeTM lucrează la o oră greșită.	Ceasul nu a fost setat la ora exactă.	Setațți ceasul cu timpul corect, a se vedea Secțiunea 5.3.
	Orele programate de începere a lucrului pentru robotul LandxcapeTM nu sunt corecte.	Modificați setările orei de începere și de terminare a lucrului pentru robot.
	Mașina LandxcapeTM este andocată manual în baza de reîncărcare.	Apăsați , după care apăsați OK
	Bateria nu se încarcă la temperaturi mai mari de 55 în vreme caldă.	Așteptați până când bateria s-a răcit.
Robotul LandxcapeTM nu poate andoca corect pe baza de reîncărcare.	Influențe ale mediului. Reporniți robotul Landxcape	TM
	Conexiune slabă datorată mizeriei depuse pe banda de reîncărcare.	Curățați pinii de contact ai bazei de reîncărcare și banda de reîncărcare aflată pe robotul LandxcapeTM cu ajutorul unei cărpe.
LED-ul verde de pe baza de reîncărcare se aprinde înainte ca reîncărcarea să fie finalizață.	Baza de reîncărcare s-a supraîncălzit.	Amplasați baza de reîncărcare într-o zonă cu umbră sau așteptați răcirea vremii.
Robotul LandxcapeTM iese în afara perimetrului delimitat de sărmă. Robotul uită să tundă o zonă din cadrul perimetrului alocat. Robotul dă cu spatele sau se rotește necontrolat în apropierea sărmei de delimitare.	Sârma de delimitare a unui alt robot LandxcapeTM sau a unui alt robot de tuns iarba de marcă este amplasată prea aproape.	Asigurați-vă că sărma de delimitare a robotului dvs. LandxcapeTM se află la o distanță de cel puțin 1 m de sărma de delimitare a vecinului.
	Sârma de delimitare a fost amplasată cu colțuri care formează niște unghiuri prea ascuțite.	Verificați sărma de delimitare pentru a vedea dacă a fost respectat unghiul colțurilor.
	În condiții de umezeală, semnalul electric care trece prin sărma de delimitare poate avea pierderi în zonele de îmbinare sau de reparare.	Verificați îmbinările sărmei de delimitare. Izolați-le bine, pentru a asigura a conexiune hidrofobă.
	Există pierderi de semnal ale sărmei de delimitare din cauza izolației deteriorate.	Reparați izolația deteriorată a sărmei de delimitare cu ajutorul unei benzi izolatoare.
	Zona de lucru este mai mare decât cea care poate fi alocată robotului LandxcapeTM.	Reduceți aria de tăiere sau folosiți LandxcapeTM cu zonă de tăiere mai mare.
Roțile robotului LandxcapeTM patinează sau distrug gazonul.	Sub robot s-au adunat obiecte străine, cum ar fi ramurile și crengile de copac.	Îndepărtați obiectele străine adunate sub robotul LandxcapeTM.
	Gazonul este prea ud. Așteptați uscarea gazonului.
Robotul LandxcapeTM trece peste sărma de delimitare din cauza vitezei ridicate cu care coboară o pantă/movilă	Sârma de delimitare a fost amplasată pe o pantă mai abruptă de 17% (10°).	Repoziționați sărma de delimitare și evitați amplasarea ei pe pante mai abrupte de 17% (10°). Pentru mai multe detalii, vă rugăm să consultați ghidul de instalare.
Erro	Actualizare soft eşuată. Încercați din nou conform	secțiunii “Actualizare soft”.

Protectia mediului înconjurător

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

Declaratie de conformitate

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Tip LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Utilizarea mașinii, representatică pentru mașina de tăiat iarbă) (An, număr articol și lună numărul de serie sunt plasate pe spatele paginii. Numărul serie complet este clar scris pe mașina de tuns) cu încărcător de baterie LA8001/LA8002 și bază de încărcare LA3000

Functie Tunderea gazonului

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC modificată prin 2005/88/EC, 2014/53/EU

2000/14/EC modificată prin 2005/88/EC

- Procedură de evaluare a conformității conformă cu Anexa V

- Nivel de putere sonoră măsurat 64.2 dB (A)

- Nivel de putere sonoră garantat declarat 65 dB (A)

Organismul notificat implicat

Nume: Intertek Testing & Certification Ltd. [organism notificat 0359]

Standardele sunt conforme cu,

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010,

EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014,

EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303 447 V1.1.1

Persoana autorizată să compileze fișierul tehnic,

Denumire Marcel Filz

Declarăm că produsul,

Tip LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Utilizarea mașinii, representatică pentru mașina de tăiat iarbă) (An, număr articol și lună numărul de serie sunt plasate pe spatele paginii. Numărul serie complet este clar scris pe mașina de tuns) cu încărcător de baterie LA8001/LA8002 și bază de încărcare LA3000

Functie Tunderea gazonului

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC modificată prin 2005/88/EC, 2014/53/EU

2000/14/EC modificată prin 2005/88/EC

- Procedură de evaluare a conformității conformă cu Anexa V

- Nivel de putere sonoră măsurat 64.2 dB (A)

- Nivel de putere sonoră garantat declarat 65 dB (A)

Organismul notificat implicat

Nume: Intertek Testing & Certification Ltd. [organism notificat 0359]

Standardele sunt conforme cu,

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010,

EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014,

EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303 447 V1.1.1

Persoana autorizată să compileze fișierul tehnic,

Jméno Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2019/04/22

Allen Ding
