NAVODILA ZA UPORABO LX799 LANDXCAPE

1.1 Splošna in dodatna varnostna navodila

OPOZORILO Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb. Pred uporabo si pazljivo preberite navodila za varno obratovanje naprave. Vsa opozorila in navodila si shranite za kasnejšo uporabo.

• Te naprave naj ne bi uporabljale osebe (vključno z otroci) z zmanjšanimi zičnimi, senzoričnimi ali mentalnimi zmožnosti, oziroma brez izkušanj ali ustreznega znanja, razen, če niso prejeli ustreznih navodil, oziroma jih je o načinu uporabe predhodno podučila oseba, ki je odgovorna za njihovo varnost. - Otroke morate ustrezno podučiti in nadzorovati, da se ne bodo igrali z napravo. - Napravo lahko uporabljate le, če imate na voljo tudi enoto za napajanje. POMEMBNO

Varna uporaba Usposabljanje a) Pazljivo preberite navodila. Poskrbite, da boste dobro seznanjeni z navodili in krmilnimi elementi ter s samo uporabo naprave; b) Nikoli ne dovolite, da bi osebe, ki niso ustrezno seznanjene s temi navodili ali otroci uporabljali to napravo. Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave; c) Uporabnik naprave je odgovoren za vse nesreče ali škodo, ki se pripeti drugim ali njihovi lastnini. Priprava a) Poskrbite za pravilno in z navodili skladno namestitev žice za omejitev. b) Občasno preglejte območje uporabe naprave in odstranite morebitne kamne, palice, žice, kosti ali druge moteče predete. c) Občasno tudi vizualno preglejte rezila, pritrdilne vijake rezil ter sestav rezalnika glede obrabljenosti in poškodb. Obrabljena ali poškodovana rezila in vijake obvezno zamenjajte in tako zagotovite ustrezno uravnoteženost. d) Pri več-vretenskih napravah pazite, saj se zaradi obrata enega vretena lahko obrne tudi drugo. e) OPOZORILO! Kosilnice ne smete uporabljati, če nima nameščenega zaščitnega varovala. Delovanje

a) Naprave nikoli ne uporabljajte, če ima poškodovana zaščitna varovala ali drugih varnostnih delov, kot so deektorji; b) Nikoli ne postavljajte rok ali stopal blizu ali pod vrteče se dele. Odprtine za izmet naj bodo vedno čiste; c) Naprave nikoli ne dvigujte ali je prenašajte, če motor deluje; d) Na napravi aktivirajte enoto za blokado delovanja; – Pred čiščenjem zagozdenega dela; – Pred preverjanjem, čiščenjem ali delom na napravi; e) Nikoli ne smete predelovati originalne zasnove robotske kosilnice. Vsakršno predelavo lahko opravite le na svojo odgovornost. f) Robotsko kosilnico lahko zaganjajte le skladno z navodili. Ko je glavno stikalo v vklopljenem položaju dlani in stopal nikakor ne zadržujte blizu vrtečih se rezil. Dlani in stopal nikoli ne postavljajte pod kosilnico. g) Robotske kosilnice nikoli ne dvigajte ali prenašajte, če je stikalo za vklop v vklopljenem položaju. h) Oseba, ki niso seznanjene s postopki uporabe robotske kosilnice, nikoli ne dovolite, da bi slednjo tudi uporabljale.

i) Na robotsko kosilnico ali na postajo za polnjenje nikoli ne postavljajte

ničesar. j) Nikoli ne uporabljajte robotske kosilnice, ki ima okvarjen rezalni kolut ali ohišje. Nikakor je tudi ne uporabljajte, če ima okvarjena rezila, vijake, matice ali napeljavo. k) Če robotske kosilnice ne boste uporabljali, vedno izklopite glavno stikalo. Robotska kosilnica se lahko zažene le, če je glavno stikalo v vklopljenem položaju in je vnesen pravilni PIN. l) Dlani in stopala imejte vedno proč od vrtečih se rezil. Medtem, ko robotska kosilnica deluje, nikoli ne segajte z rokami ali stopali blizu ali pod njeno ohišje. m) V izogib uporabi stroja ter dodatkov v neustreznih vremenskih razmerah, še posebej kadar obstaja nevarnost nevihte s strelami. n) Dokler se premikajoči se deli popolnoma ne zaustavijo, se jih ne dotikajte. o) Za stroje, ki se uporabljajo na javnih površinah, se morajo ti opozorilni znaki postaviti okrog delovnega območja stroja. Obsegati morajo vsebino naslednjega besedila: OPOZORILO! Avtomatska kosilnica! Ne približujte se stroju! Nadzirajte otroke!

2. Dodatna opozorila pri samodejnem obratovanju

a) Če veste, da se ali se bodo na območju košnje zadrževale domače živali ali ljudje, naprave nikoli ne pustite, da bi obratovala samodejno brez vašega nadzora. Vzdrževanje in shranjevanje OPOZORILO! Kadar robotsko kosilnico obrnete okoli, mora biti glavno stikalo v izklopljenem položaju. Glavno stikalo mora biti v izklopljenem položaju tudi med vsakim posegom pod ohišjem robotske kosilnice, predvsem med čiščenjem ali menjavo rezil. a) poskrbite, da bodo vse matice in vijaki vedno dobro priviti, saj le tako zagotovite, da je naprava v varnem stanju; b) robotsko kosilnico preverjajte tedensko in takoj zamenjajte vse okvarjene ali obrabljene dele, kajti le tako boste zagotavljali varno delovanje; c) posebej pozorno preverite stanje rezalnega koluta in rezil. Če je treba, zamenjajte rezila in vijake hkrati, saj le tako lahko zagotovite, da bodo vrteči se deli ostali uravnoteženi. d) pri menjavi rezil pazite, da boste uporabili le takšne, ki ustrezajo specikacijam; e) poskrbite, da bo akumulator vedno napolnjen, za polnjenje uporabljajte le predpisano vrsto polnilcev. Uporaba napačnega polnilca lahko povzroči električni udar, pregrevanje ali odtekanje korozivne tekočine iz akumulatorja; f) v primeru, da iz akumulatorja izteče korozivna tekočina, okuženo površino izperite z večjo količino vode/sredstva za nevtraliziranje, če pa tekočina pride v stik s kožo ali deli telesa, pa takoj poiščite zdravniško pomoč; g) servisiranje naprave morate vedno izvajati skladno z navodili proizvajalca.SL186 Priporočila Napravo in/sli njene dodatke lahko priklopite le v tokokrog, ki je ustrezno zavarovan z napravo za zaščito pred diferenčnim tokom (RCD) z največ 30 mA zaščito. Preostala tveganja Zaradi preprečitve poškodb, pri menjavi rezil uporabljate zaščitne rokavice. Prevoz Med prevažanjem robotske kosilnice na daljše razdalje, tega vedno namestite v originalno embalažo. Za varno dostopanje na območje košnje ali njegovo zapuščanje: a) Pritisnite gumb STOP, da zaustavite delovanje kosilnice. PIN kodo ste določili ob prvem zagonu kosilnice. b) Če robotske kosilnice ne boste uporabljali, vedno izklopite glavno stikalo. c) Kosilnico prenašajte tako, da jo držite za ročaj na sprednji. Med prenašanjem naj bo rezalni kolut obrnjen proč od vas. Varnostna opozorila za akumulatorske celice v orodju a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja. b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar. c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi. d) Akumulatorja ne izpostavljajte mehanskim udarcem. e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč. f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili. g) Akumulator shranjujte na čistem in suhem mestu. h) Akumulator deluje najbolj učinkovito pri sobni temperaturi (20 °C ± 5 °C).

i) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki

imajo različne elektrokemične sisteme zavrgli ločeno. j) Za polnjenje uporabljajte le polnilce, ki jih je predpisal Landxcape

. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara. k) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja. l) Akumulatorje shranjujte izven dosega otrok. m) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju. n) Akumulatorje odlagajte skladno s predpisi.

OPOZORILO – robotska kosilnica je ob napačni uporabi lahko nevarna. Preden uporabite robotsko kosilnico, si pazljivo preberite navodila za uporabo. OPOZORILO - Med obratovanjem naprave bodite od nje vedno oddaljeni. OPOZORILO – Pred dviganjem ali delom na napravi vedno aktivirajte enoto za blokado delovanja. OPOZORILO –Nikoli ne sedajte na robotsko kosilnico. Prepovedano sežiganje Ne izpostavljajte dežju ali vodi. Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov. Naprave nikoli ne perite z visokotlačnim čistilnikom. Naprava razreda III Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.SL 187

20. ŽICA ZA OMEJITEV

21. KLINI ZA PRITRDITEV BAZE ZA POLNJENJE

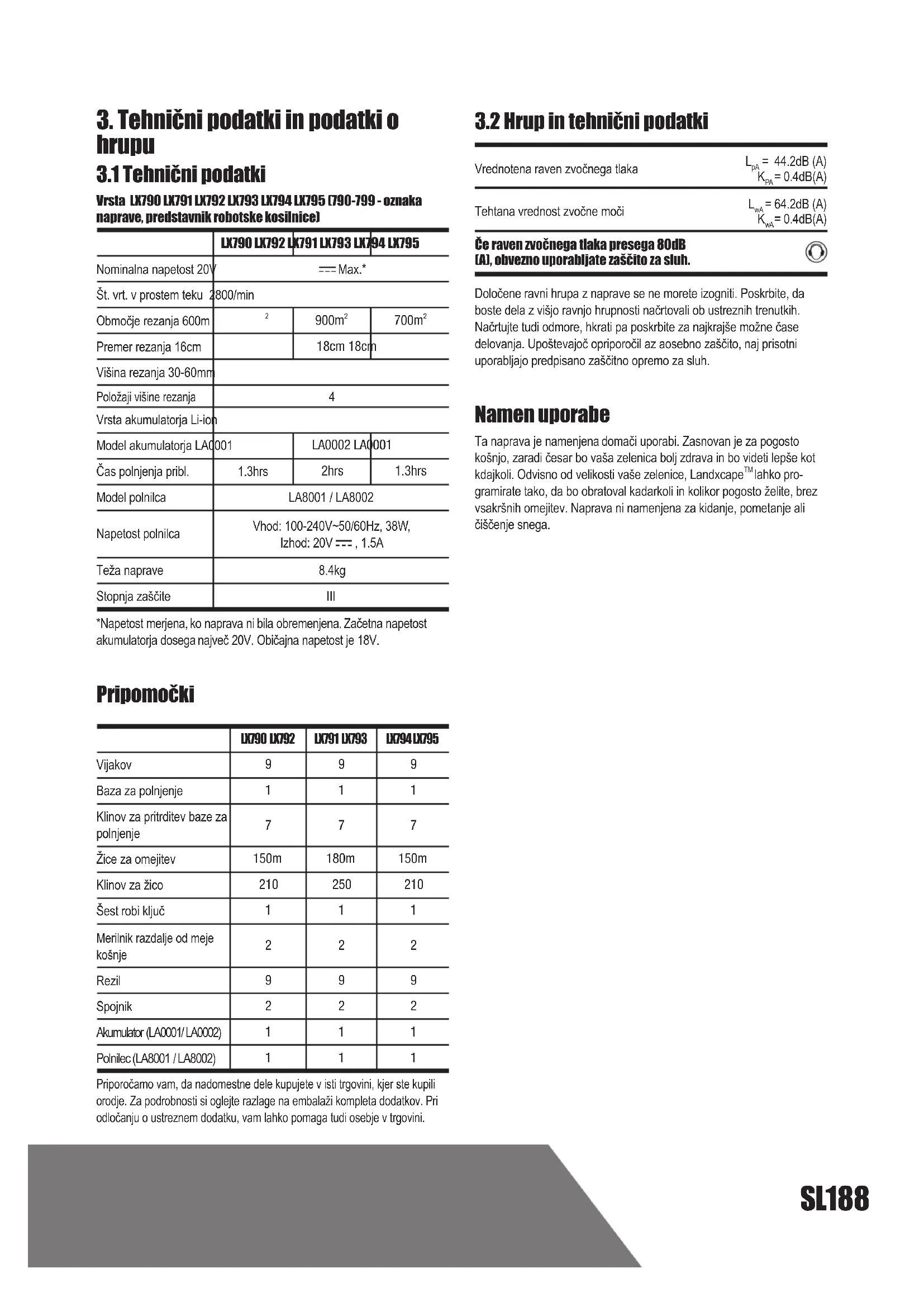

3. Tehnični podatki in podatki o

3.1 Tehnični podatki

Klinov za pritrditev baze za polnjenje

Priporočamo vam, da nadomestne dele kupujete v isti trgovini, kjer ste kupili orodje. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

3.2 Hrup in tehnični podatki

= 0.4dB(A) Tehtana vrednost zvočne moči

= 0.4dB(A) Če raven zvočnega tlaka presega 80dB (A), obvezno uporabljate zaščito za sluh. Določene ravni hrupa z naprave se ne morete izogniti. Poskrbite, da boste dela z višjo ravnjo hrupnosti načrtovali ob ustreznih trenutkih. Načrtujte tudi odmore, hkrati pa poskrbite za najkrajše možne čase delovanja. Upoštevajoč opriporočil az aosebno zaščito, naj prisotni uporabljajo predpisano zaščitno opremo za sluh. Namen uporabe Ta naprava je namenjena domači uporabi. Zasnovan je za pogosto košnjo, zaradi česar bo vaša zelenica bolj zdrava in bo videti lepše kot kdajkoli. Odvisno od velikosti vaše zelenice, Landxcape

lahko pro- gramirate tako, da bo obratoval kadarkoli in kolikor pogosto želite, brez vsakršnih omejitev. Naprava ni namenjena za kidanje, pometanje ali čiščenje snega.SL 189

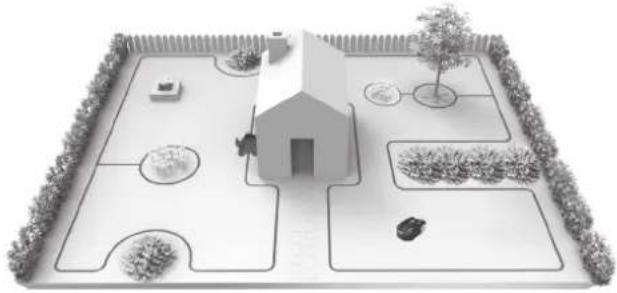

1) Po namestitvi žice za omejitev, napravo Landxcape

lahko začnete uporabljati (pri namestitvi žice za omejitev upoštevajte Vodič za namestitev).

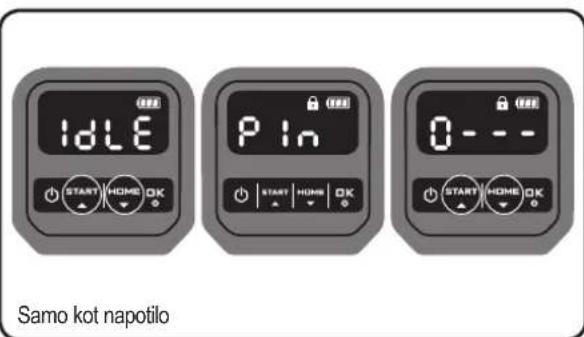

zažene. Za prvo uporabo vnesite privzeto PIN kodo 0000 tako, da štirikrat pritisnete , ko utripa številka 0. (PIN kodo je mogoče spremeniti, glejte “Nastavitev” v Navodilih za namestitev) OPOMBA: Landxcape

na polnilno bazo z vrtečimi se rezili, ki režejo travo na poti domov. Landxcape

bo samodejno začela kositi, oziroma bo, skladno z vnesenim urnikom delovanja, ostala na bazi za polnjenje. OPOMBA: Ko se Landxcape

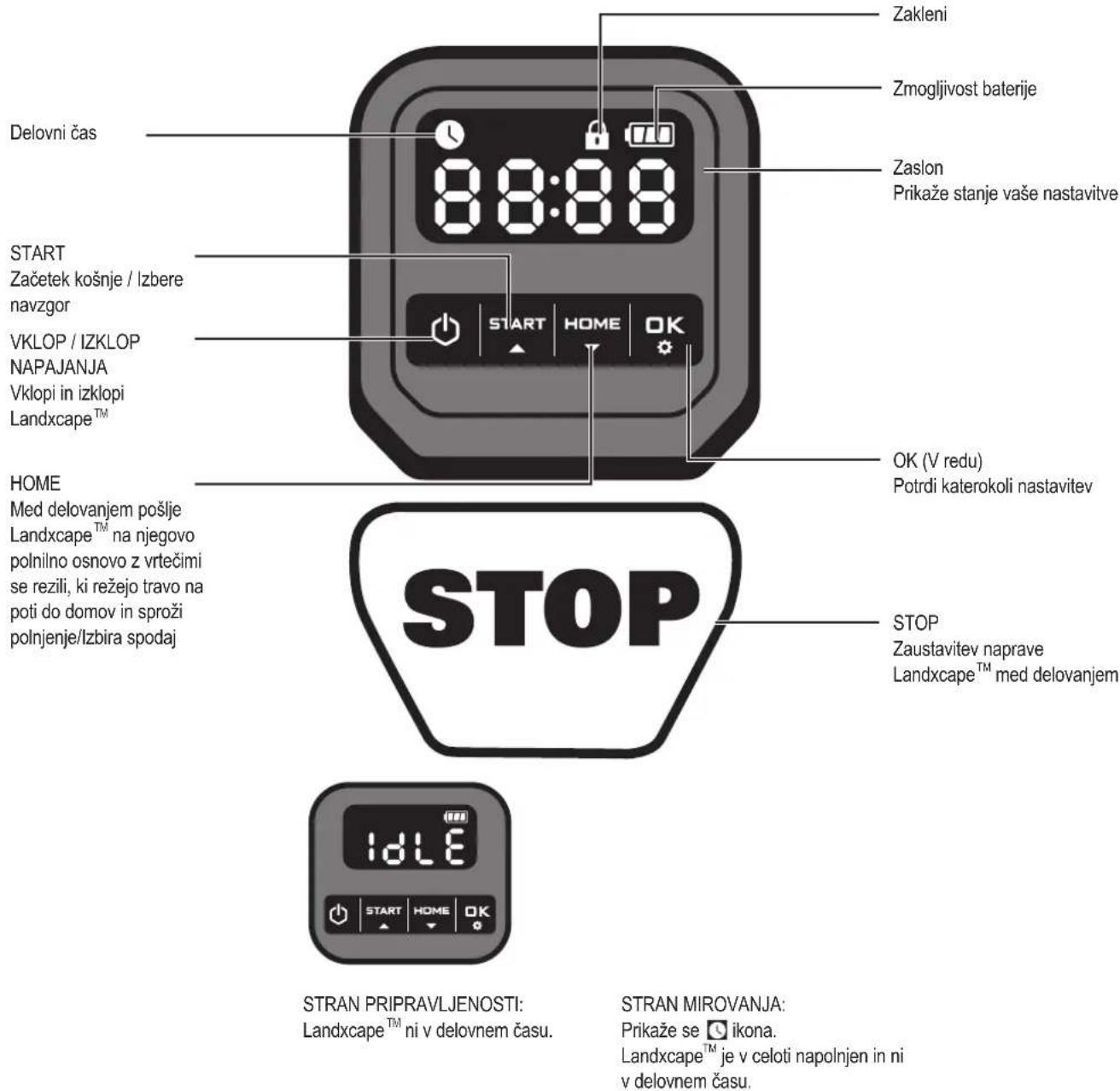

je v celoti napolnjen in ni v delovnem času. Zaslon Prikaže stanje vaše nastavitve STOP Zaustavitev naprave Landxcape

na njegovo polnilno osnovo z vrtečimi se rezili, ki režejo travo na poti do domov in sproži polnjenje/Izbira spodaj OK (V redu) Potrdi katerokoli nastavitevSL190

in začetek brezskrbnega samodejnega košenja vaše zelenice. V nadaljevanju vas želimo seznaniti z načinom delovanja vaše nove naprave Landxcape

smer premikanja izbira naključno. Vedno bo poskrbel, da bo vaša zelenica enakomerno pokošena, brez, da bi za seboj puščal nepokošene dele (Glejte sliko A).

lahko vse uredi po svoje. Landxcape

natančno ve, kdaj se mora vrniti v bazo za polnjenje, lahko zazna, kdaj dežuje in se samodejno ustavi, če zazna težavo ali se obrne, če trči ob trdno oviro, ki mu je na poti, recimo človeka, žival oziroma drug predmet. Rezalni kolut se bo takoj, ko boste napravo Landxcape

dvignili od tal samodejno zaustavil in tako preprečil nesrečo. A. Iskanje baze za polnjenje Ko se vaš Landxcape

izprazni in ga je treba napolniti, bo prenehal kositi in se bo ob žici za omejitev vrnil v bazo za polnjenje. Landxcape

je v naprej programiran za enkrat tedensko košnjo trave znotraj predela, ki ste ga omejili z žico za omejitev. Privzeto bo Landxcape

kosil vsak ponedeljek blizu mejne žice, potem ko je vklopljen. B. Senzorji za dež Landxcape

ima ob strani senzor za dež, ki zazna, če dežuje in sporoči napravi Landxcape

naj preneha s košnjo, ter se ob žici za omejitev vrne v bazo za polnjenje (Glejte sliko B). Naprava Landxcape

bo po preteku nastavljenega časa zakasnitve začela s košnjo. Privzeto nastavljen čas zakasnitve je 180 minut. Če so senzorji za dež mokri, se Landxcape

vrne v bazo za polnjenje. Ko so tipala za dež suha, bo Landxcape

začel odštevati časovni zamik. Če želite izstopiti iz nastavitve zamika v dežju, obrišite senzor in z glavnim stikalom vklopite delovni cikel. Napravo boste lahko uporabljali naprej. C. Zaznavanje žice za omejitev Landxcape

vedno sledi žici za omejitev, kar mu omogoča senzor na sprednjem delu, ki zaznava, kdaj se naprava približuje žici za omejitev (Glejte sliko C). D. Zaganjanje in zaustavljanje med košnjo (Glejte sliko D, E1, E2) Za začetek košnje, pritisnite tipko ON/OFF (VKLOP/IZKLOP) in vnesite kodo PIN. Pritisnite , nato pritisnite . Če želite, da se Landxcape

zazna napako, se na zaslonu prikaže sporočilo o okvari. Za informacije glede sporočil o napakah, glejte poglavje Sporočila o napakah. Če Landxcape

v 20 minutah ne bo prejel nobenega vhodnega podatka. Povzetek:

Najprej nastavite višino na želeno višino trave po rezanju in nastavitev programa lahko naredite ročno. OPOMBA: Ko program nastavite ročno, bo Landxcape

oba in na gumbe. Ikona bo utripala in “ ” bo krožno utripal. Po tem bo prva številka utripala, uporabite ali izberite želeno številko in pritisnite za potrditev. Naslednja številka bo utripala. Uporabite isto metodo za dokončanje drugih številk. Na primer, nova PIN koda naj bo 0326. Po tem bo “ ” krožno utripal in prva številka bo znova utripala. Uporabite isto metodo za vnos nove PIN kode, ki ste jo pravkar določili (v tem primeru ). Nato bo na zaslonu krožno utripal “ ”. Vaša koda PIN je bila uspešno spremenjena. Samo kot napotilo (2) Nastavite leto, datum in uro Nastavitev leta, datuma in časa so obvezne nastavitvene postavke. Če teh postavk ne nastavite, bo to vplivalo na načrtovani čas v naslednji nastavitvi. Te postavke je treba določiti po vrstnem redu leto, datum in čas. Za nastavitev leta držite pritisnjeno 3 sekunde, dokler ikona in številka na zaslonu ne utripata, na primer . Uporabite ali izberite želeno leto. Nato pritisnite , da potrdite in končate z nastavitvijo leta. Samo kot napotilo Medtem bo ikona znova utripala in prikazala se bo številka, ki prikazuje datum, na primer , kar pomeni 29. september. Ko utripa ,SL 191 uporabite ali izberite številko in pritisnite za potrditev. Nato bo utripala . Uporabite isto metodo,da izberete številko in pritisnete , da potrdite in končate z nastavitvijo datuma. Samo kot napotilo Medtem bo utripala ikona in prikazan bo čas, na primer . Ko utripa , uporabite ali izberite številko in pritisnite za potrditev. Potem bo utripala , uporabite isto metodo, da izberete številko in pritisnite za potrditev. Sedaj je časovna nastavitev končana in Landxcape

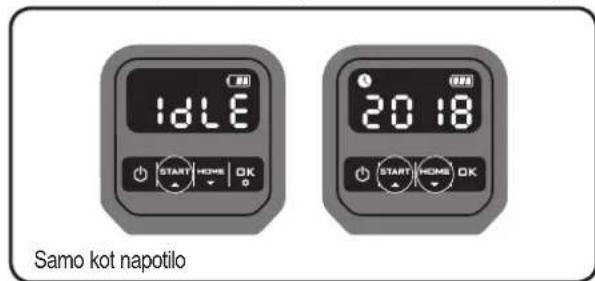

bo vstopil na stran pripravljenosti. Samo kot napotilo (3) Nastavite delovno področje Držite pritisnjeno 3 sekunde. Ko ikona utripa, pritisnite . Na zaslonu bo utripala številka, na primer , ki je območje travnika. Delovni čas bo samodejno nastavljen glede na velikost vašega vrta. Uporabite ali nastavite območje vrta, in pritisnite za potrditev. Potem bo Landxcape

prešel na stran pripravljenosti. OPOMBA: Ko je prikazana številka manjša od 200, se območje prilagodi v korakih / korakih po 50m

vsakič, ko pritisnete / . Če prikazano število doseže 200 ali več, se območje prilagodi v korakih / zmanjšanjih po 100m

vsakič, ko pritisnete tipko / . Samo kot napotilo (4) Spremenite privzeti čas začetka Privzeti čas začetka ob 9:00 lahko spremenite kadarkoli, tako da hkrati pritisnete oba in gumbe istočasno, dokler se ne zaslišite zvok “ding”. Na primer, držite pritisnjena oba in gumbe ob 14:05 in vaš Landxcape

bo pričel kositi ob 14:05. Samo kot napotilo

pokosil travo? Časi košnje so za vsako zelenico lahko drugačni, saj nanje vpliva več spodaj omenjenih dejavnikov. Čase košnje lahko nastavljate postopoma, pri čemer Landxcape

uporabljate pogosteje in tako ugotovite najustreznejšo nastavitev. Vaš Landxcape

lahko kosi območja različnih velikosti, upoštevajoč, da na velikost območja lahko vplivajo tudi drugi dejavniki:

uporablja stranski sistem za polnjenje, ki mu omogoča košnjo večjega predela naenkrat. Dodatno pa luknje na spodjem delu baze za polnjenje omogočajo, da skoznjo trava lahko neovirano raste, zaradi česar baza za polnjenje je videti bolj elegantna. Landxcape

ovo višino rezanja lahko nastavite med 3 cm in 6 cm. Preden prvič začnete z vašim Landxcapom, morate travo porezati do višine največ 9 cm z vašo ročno kosilnico. Nato nastavite rezalno višino vašega Landxcapa za prvo košnjo na največjo nastavitev (6 cm). (Glejte sliko F) Vaš Landxcape

bo bolje rezal v suhem vremenu. Če je trava mokra, se slednja lahko zagozdi med rezalni kolut in motor in lahko onemogoči pogon oziroma povzroči spodrsavanje med delovanjem. Vaš Landxcape

ne mara neviht z bliski. Če je nevihta z grmenjem zaščitite Landxcape

tako, da ga odklopite iz baze za polnjenje, nato odklopite žico za omejitev in se prepričajte, če se Landxcape

lahko večino stvari opravi sam, občasno pa mu boste morali malce pomagati.

lahko po pomoti zapeljal in poškodoval rezalne kolute

• Odstranite vse ostanke in tujke, ki so na vaši zelenici.

6.1 Pritrditev žice za omejitev

S pomočjo merilnika oddaljenosti nastavite ustrezno razdaljo od robu zelenice (več kot 26cm). To je priporočena razdalja. Za ustrezno namestitev uporabite priporočeni merilnik razdalje. Če tudi vaš sosed uporablja Landxcape

, morate zagotoviti vsaj 1m razdalje med vašo in sosedovo žico za omejitev.SL192 Žica za omejitev mora potekati natančno po meji košnje. Vaš Landxcape

se lahko zaradi odvečne žice, ki ne omejuje območja košnje zmede (Glejte sliko G). Če vam pri omejevanju območja košnje ostane žica, jo odrežite in shranite na varno mesto. Vsekakor je pomembno, da nekaj žice pustite zaradi pravilnega pritrjevanja na bazo za polnjenje.

6.2 Zakopavanje žice za omejitev

Če nameravate zakopati žico za omejevanje lahko upoštevate, priporočamo tudi, da najprej pritrdite žico za omejitev s klini, nato pa po potrebi opravite morebitne prilagoditve. Ko do konca namestite žico za omejitev , priporočamo, priporočamo, da Landxcape

-u ukažete, naj obkroži območje, ki ste ga omejili, pritisnite in . To bo zagotovilo, da bo Landxcape

, ki se premika proti postaji za polnjenje lahko opravite določene prilagoditve postavitve žice za omejitev ter tako zagotovite čimbolj gladko pot naprave Landxcape

in se odzival na žico tako dobro, kot se je, ko še ni bila zakopana.

6.3 Spajanje žice za omejitev

Če konfiguracija terena zahteva, da morate žico za omejitev podaljšati, uporabite spojnik. Slednji je vodotesen in zagotavlja zanesljivo električno povezavo. Konca obeh žic vstavite v eno od dveh ali treh lukenj na spojniku. Konca žic bosta ustrezno vstavljena v spojnik le, če boste na nasprotni strani, ki je prosojna, videli OPOZORILO: Če boste žici spojili le tako, da ju boste med seboj prepletli in spoj zaščitili z izolirnim trakom ali uporabili običajni spojnik za električne žice, to ne bo zagotavljalo ustrezne povezave. Vlaga iz tal bi lahko povzročila oksidacijo žice, zato bi slednja po določenemu času lahko počila.

7. Posodobitev programske opreme

Programsko opremo lahko posodobite vsakič, ko je na voljo nova različica. Najnovejšo različico programske opreme si lahko prenesete z naše spletne strani www.landxcape-robotics.com. Posodobitev preko USB. Navodila za prenašanje in namestitev, si oglejte spodaj: (1) Poiščite najnovejšo različico programske opreme na: www. landxcape-robotics.com. Shranite datoteko na prazen USB pogon (USB ključ), formatiran v FAT32 . Na pogonu izbrišite vse druge datoteke in preverite format. Če pogon ni formatiran v FAT32 , ga, prosimo, znova formatirajte. UPOŠTEVAJTE: posodobitev programske opreme se prenese kot stisnjena datoteka. Pred nadaljevanjem jo boste morali razširiti ali ekstrahirati. (2) Postavite Landxcape

na zavarovano površino. Pritisnite , da izklopite vaš Landxcape. (3) Vstavite USB disk (ključ) v vhod. (Glejte sliko K1) (4) Posodobitev se bo začela samodejno. Počakajte, dokler se na zaslonu ne prikaže “ ” (glejte sliko K2), nato odstranite USB pogon (bliskovni pogon) in tesno zaprite zaščitni pokrov. Ko se na zaslonu prikaže “ ”, je posodobitev končana in Landxcape

bo prešel na stran za PIN. Navodilo v okencu je osnovano na privzeti različici programske opreme. Možno je, da nekatere nove funkcije najnovejših različic ne bodo vsebovane v navodilih. Če opazite, da katera od nastavitev ni vsebovana v navodilih, obiščite www.landxcape-robotics.com in si prenesite najnovejša navodila.

morate občasno pregledati. Landxcape

deluje s polno močjo in vsake toliko časa ga morate očistiti in zamenjati morebitne obrabljene dele. Če je stikalo za vklop/izklop v okvari, Landxcape

uporabljajte. Pred vsakim servisiranjem in vzdrževanjem izklopite napravo. V nadaljevanju vas želimo seznaniti s postopki vzdrževanja in nege vašega Landxcape

in si nadenite zaščitne rokavice. OPOZORILO: Pri nameščanju novih rezil, poskrbite, da boste hkrati zamenjali VSA rezila. Pri pritrjevanju rezil, obvezno uporabite nove vijake. To je pomembno zaradi zadrževanja in ravnovesja koluta z rezili. Če ne bosta uporabili novih vijakov, to lahko privede do resnih poškodb. Landxcape

ne reže trave na način, kot jo režejo ostale kosilnice. Njegova rezila so na vseh 2 robovih ostra kot britev in se vrtijo v obeh smereh in tako zagotavljajo maksimalno kapaciteto rezanja (Glejte sliko L). Rezila vašega Landxcape

imajo 2 rezalne robove. Rezalni kolut se bo naključno vrtel naprej in nazaj in pri tem uporabljal obe rezili. To pomaga zmanjšati pogostost menjavanja rezil. Pri vsakodnevni košnji, lahko z enim robom rezila kosite travo približno 2 mesece. Redno preverjajte, če rezila ne postajajo okrušena ali poškodovana in jih v teh primerih takoj zamenjajte. Ko se obrabijo vsi robovi rezila, slednja zamenjajte z rezervnimi, ki so priložena v paketu Landxcape

Nadomestna rezila lahko kupite pri vašem najbližjem trgovcu Landxcape

a zamenjati z novimi. Zato pri menjavi rezil poskrbite, da boste zamenjali vsa rezila hkrati. Lahko jih zamenjate z rezervnimi, ter hkrati uporabite tudi rezerve vijake, ki so bili priloženi vaši napravi Landxcape

2. Odprite pokrov akumulatorja in slednjega odstranite iz ležišča.

3. S križnim izvijačem odvijte vijake rezil. (Glejte sliko M)

4. Trdno privijte nova rezila

5. Akumulator vstavite v ležišče in zaprite pokrov.

Pomembno: Ko privijte rezila na kolut, preverite, če se slednji prosto vrti.

. Pred čiščenjem rezalnega koluta si nadenite zaščitne rokavice in nikoli ne uporabljajte tekoče vode. A. Čiščenje ohišja Vaš Landxcape

bo deloval boljše in dlje, če ga boste redno čistili. Ker je vaš Landxcape

, priporočamo, da za čiščenje uporabljate razpršilko, kiSL 193 ste jo napolnili z vodo. Pri čiščenju ohišja uporabite mehko ščetko ali čisto krpo, ne priporočamo pa, da uporabljate raztopine ali sredstva za poliranje (Glejte sliko N). Pri čiščenju tudi poskrbite, da boste odstranili vso nakopičeno travo in nečistoče. B. Čiščenje spodnjega dela Ponovno poudarjamo, da morate pred dotikanjem rezalnega koluta obvezno IZKLOPITI Landxcape

okoli, da boste lahko dostopali do spodnjega dela. Videli boste rezalni kolut, ohišje, sprednje kolo ter pogonsko kolo. Z mehko ščetko ali vlažno krpo temeljito očistite celotno napravo. OPOZORILO: NIKOLI ne čistite spodnjega dela Landxcape

-a s tekočo vodo. Pri tem bi lahko poškodovali dele naprave. (Glejte sliko O1, O2) Zavrtite rezalni kolut in preverite, če se prosto vrti. Preverite, če se rezila prosto vrtijo preko pritrdilnih vijakov. Odstranite morebitne ovire. POMEMBNO: Odstranite morebitne nečistoče, ki bi lahko povzročile okvaro rezalnega koluta. Tudi najmanjša razpoka že lahko povzroči, da vaš Landxcape

ovega akumulatorja je odvisna od več dejavnikov, med drugim:

• Vzdrževanje akumulatorja med shranjevanjem Landxcape

lahko polnite tudi ročno, brez priklopljene žice za omejitev.

odklopljen. (Glejte sliko P)

3. Zelena utripajoča lučka na bazi za polnjenje, Landxcape

• Izklopite električno napajanje Če želite doseči čim večjo življenjsko dobo baterije, napolnite baterijo in jo odstranite iz Landxcapa pred shranjevanjem v zimskem času. OPOZORILO: Zaščitite spodnji del Landxcape

-a obrnjenega pokonci in zunaj, kjer bi vanj lahko pritekala voda. Žico za omejitev lahko pustite v zemlji, njena konca pa morate zaščititi s pločevinko in namastiti. Če bazo za polnjenje pustite zunaj preko zime, naj ostaneta konca žice za omejitev priklopljena. OPOMBA: Po zimskem shranjevanju napravo Landxcape

preverite, če so trakova napajalnika in kontaktna priklopa čisti, vsekakor pa vam priporočamo, da stične površine očistite s finim brusnim papirjem.

3. Vzemite akumulator iz ležišča. Pritisnite zaponko in razprite

5. Namestite akumulator kot je predpisano. (Glejte sliko Q5) Pokrov

namestite nazaj v prvotni položaj in čvrsto privijte vijake.SL194

9. Funkcijska sporočila

Simptom Vzrok Opravilo Izven delovnega območja

v območju košnje, preverite če je LED lučka na postaji za polnjenje zelena Če ni, preverite če je postaja za polnjenje pravilno priključena na polnilnik, in polnilnik priključen na primerno napajanje. Če je temu tako, to pomeni da so konci žice za omejitev nepravilno vpeti, in jih morate obrniti.

3. Vklopila se bo rdeča lučka baze za polnjenje, preverite ali je mejna žica dobro pritrjena na

sponke na polnilni bazi. Če se težave nadaljujejo, preverite, ali je bila mejna žica prerezana. Motor za pogon koles je blokiran

v območje brez ovir;

2. Vklopite napravo.Pritisnite , nato pritisnite .

3. Če se sporočilo z napako še vedno pojavlja; izklopite Landxcape

v območje brez ovir;

4. Če se sporočilo z napako še vedno pojavlja; izklopite napravo; obrnite Landxcape

3. Če se sporočilo o napaki še vedno prikazuje: izklopite Landxcape, obrnite Landxcape

je v pokončnem položaju. Postavite Landxcape

3. Če se napaka večkrat ponovi, poskusite spremeniti urnik dela.

v polnilno bazo za polnitev. Ko je Landxcape

v območju košnje. Če ne, bo prikazano sporočilo » «. To sporočilo se bo pojavilo tudi, če Landxcape

• Če se težave ponavljajo na istem območju vašega vrta, imate mogoče problem v omejevalnih žicah zato se obrnite na prejšnje namestitvene korake in navodila in preglejte vaše nastavitve z njihovo pomočjo.

• Če je vaš vrt razdeljen v dve območji s prehodom (ožjim kot 1 meter) in eden nima dostopa do polnilne baze: ko se Landxcape

izprazni, ga ročno odnesite v polnilno bazo, ter polnjenje akumulatorja se bo začelo.

začne naenkrat neobičajno delovati, ga ponovno zaženite. Če težava ni odpravljena, poskusite odstraniti in ponovno namestiti akumulator. Če se težava s tem ne reši, se posvetujte s servisno službo Landxcape

• Naprave nikoli ne perite z visokotlačnim čistilnikom. To bi lahko poškodovalo akumulator ali napravo.

11. Odpravljanje napak

ne deluje pravilno, sledite navodilom za odpravljanje težav. Če se napake še vedno ponavljajo, se posvetujte s trgovcem, pri katerem ste napravo kupili. Simptom Vzrok Opravilo LED lučka na postaji za polnjenje se ne vklopi. Postaja za polnjenje nima dovoda električne energije. Preverite, če je napajalni kabel pravilno priključen na polnilnik in polnilnik priključen v ustrezen vir napajanja. Vklopila se bo rdeča lučka baze za polnjenje. Žica za omejitev ni priklopljena. Preverite, če je žica za omejitev pravilno povezana v postajo za polnjenje. Preverite, če so v žici za omejitev kakšne prekinitve, še posebej na koncih žice. Landxcape

išče bazo za polnjenje (razen če pritisnete gumb, da ga pošljete na polnilno bazo). To je običajno, Landxcape

ne obratuje dovolj časa na dan. Podaljšajte dnevni čas delovanja Območje košnje je preveliko. Poskusite zmanjšati območje košnje ali dodajte več časa za košnjo Rezila so topa. Zamenjajte rezila in vijake ter naravnajte rezalni kolut. Višina rezanja je nastavljena prenizko glede na dolžino trave. Povišajte višino rezanja in jo nato postopoma znižujte Okoli rezil se je navila trava ali tujek. Preverite rezalni kolut in odstranite travo ali tujek. Okoli rezalnega koluta ali okrova motorja se je nakopičila trava Preverite, če se rezalni kolut prosto vrti. Morda boste morali odstraniti rezalni kolut in odstraniti nečistoče. Vaš Landxcape

je znotraj svojega območja in žica za omejitev je povezana z napajanjem. Toda na zaslonu je prikazano besedilo »

Žica za omejitev ni pravilno vpeta. Obrnite konce žice za omejitev. Mejna žica je pretrgana. Popravite poškodovano mejno žico s spojniki. Čas polnjenja presega nazivni čas polnjenja. Ostanki trave, ki so se nakopičili med kontaktna priklopa in trakova napajalnika preprečujejo povezavo. S krpo očistite kontaktna priklopa na bazi za polnjenje in trakova napajalnika na napravi Landxcape

Zaradi previsoke temperature se je aktiviral program za varovanje polnjenja. Bazo za polnjenje namestite v senco in počakajte, da se ustrezno ohladi.SL196 Kosilnica se ne polni. Postaja za polnjenje nima dovoda električne energije. Preverite, če je napajalni kabel pravilno priključen na polnilnik in polnilnik priključen na primerno napajanje. Med ročnim polnjenjem ne obratuje. Glejte ročno polnjenje v razdelku 8.3. Landxcape

začenja imeti vse krajše čase delovanja med posameznimi polnjenji. Nekaj se je zagozdilo med rezila. Odstranite rezalni kolut in ga očistite Trava je previsoka in pretrda. Landxcape

ne obratuje toliko časa, kot je nastavljen. Ura ni pravilno nastavljena. Uro nastavite na pravi čas, glejte razdelek 5.3. Nastavljeni časi košenja za Landxcape

niso ustrezni. Spremenite nastavitve časa vklopa in izklopa kosilnice. Kosilnica Landxcape

je bila ročno nameščena v polnilno postajo. Pritisnite in nato . Baterija se ne polni, ker se temperatura v vročem vremenu poveča nad 55°C. Počakajte, da se baterija ohladi. Landxcape

je izven območja žice za omejitev. Landxcape

ne kosi površine v območju žice za omejitev. Landxcape

se blizu žice za omejitev obrne ali vrti. Žica za omejitev drugega Landxcape

ali robotske kosilnice druge blagovne znamke je nameščena preblizu. Zagotovite, da bo žica za omejitev vašega Landxcape

vsak 1 m oddaljena od sosedove žice za omejitev. Žica za omejitev je nameščena tako, da so koti preostri. Preverite, če so koti v katerih je nameščena žica za omejitev zadosti topi. V mokrih razmerah lahko električni signal, na mestu, kjer je bil ažica spojena ali pretrgana, odteka. Preverite spoje žice za omejitev. Izolirajte, da se zagotovite popolno vodotesno povezavo. Zaradi poškodovane izolacije, prihaja do odtekanja električnega signala. Poškodovano žico za omejitev lahko spojite s kabelskimi spojkami. Območje rezanja je večje kot je dovoljeno za Landxcape

Zmanjšajte območje košnje ali uporabite Landxcape

ki omogoča večje območje košnje. Kolesa Landxcape

drsijo ali uničujejo zelenico. Tujke, kot so vejice, so lahko zagozdene pod Landxcape

lahko zaradi prevelike hitrosti, ki jo pridobi med vožnjo navzdol, lahko zapelje izven označenega območja Žica za omejitev je nameščena na klančini z naklonom, ki je večji od 17% (10°). Žico za omejitev napeljite proč od klančin, ki imajo naklon večji od 17% (10°). Podrobnosti si oglejte v navodilih za namestitev. Pojavi se napaka pri posodobitvi programske opreme. Poskusite znova v skladu z razdelkom “Posodobitev programske opreme”. Varovanje okolja Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.SL 197 Izjava o skladnosti Mi, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Izjavljamo, da je izdelek, Opis Robotska kosilnica Vrsta LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - oznaka naprave, predstavnik robotske kosilnice) (Leto, številka artikla in mesec izdane serijske številke so navedeni na zadnji strani. Celotna serijska številka je pregledno navedena na embalaži kosilnice) s polnilnikom akumulatorjev LA8001 / LA8002 ter postajo za polnjenje LA3000 Funkcija Rezanje trave Skladen z naslednjimi direktivami, 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC spremenjena z 2005/88/EC, 2014/53/EU 2000/14/EC spremenjena z 2005/88/EC - Postopek za ugotavljanje skladnosti, glede na Dodatek V - Izmerjena raven zvočne moči 64.2 dB (A) - Deklarirana raven zvočne moči 65 dB (A) Pristojni priglasitveni organ Ime: Intertek Testing & Certication Ltd. (pristojni priglasitveni organ 0359) Naslov: Cleeve Road, Leatherhead, Surrey, KT22 7SB United Kingdom Št. certikata: 181000479SHA-V1 Oseba, ki je pooblaščena za skladnost tehnične dokumentacije, EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303 447 V1.1.1 Oseba, ki je pooblaščena za skladnost tehnične dokumentacije, Ime Marcel Filz Naslov Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2019/04/22 Allen Ding Namestnik glavnega inženirja, testiranje in certifikacija Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2019, Positec. All Rights Reserved. AR01410803
