Produkttyp	Integrierbare Dekor-Dunstabzugshaube
Marke	Franke
Modell	FCMY 90 C XS A KL
Breite	90 cm
Tiefe	ca. 50 cm
Höhe	ca. 70 cm (je nach Einbau)
Gewicht	ca. 18 kg
Stromversorgung	230 V, 50 Hz
Gesamtleistung	280 W
Max. Geräuschpegel	65 dB(A)
Anzahl der Geschwindigkeitsstufen	4 Stufen + Intensivstufe
Beleuchtung	Integrierte LED, 2 x 3 W
Filtersystem	Waschbarer Metallfettfilter + Kohlefilter (optional)
Max. Luftstrom	720 m³/h
Durchmesser Luftauslass	150 mm
Abluftbetrieb	Abluft oder Umluft
Bedienung	Elektronische Touch-Tasten
Besondere Funktionen	Timer, automatische Abschaltung, Filter-Sättigungsanzeige
Wartung	Fettfilter spülmaschinengeeignet
Sicherheit	Automatische Abschaltung bei Überhitzung
Reparierbarkeitsindex	7,5/10 (Indikationsquelle)
Ersatzteile	Erhältlich über den Franke-Kundendienst
Garantie	2 Jahre, Teile und Arbeit

Häufig gestellte Fragen - FCMY 90 C XS A KL FRANKE

Wie reinige ich den Fettfilter der Franke Dunstabzugshaube FCMY 90 C XS A KL?

Der Metallfettfilter kann in der Spülmaschine oder von Hand mit einem nicht scheuernden Schwamm und mildem Reinigungsmittel gereinigt werden. Es wird empfohlen, ihn je nach Nutzung alle 2 bis 3 Monate zu reinigen.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann mit einem optionalen Aktivkohlefilter (nicht im Lieferumfang) im Umluftbetrieb verwendet werden. Dieser muss regelmäßig (alle 3 bis 6 Monate) ausgetauscht werden.

Ist eine Fernbedienung im Lieferumfang enthalten?

Nein, diese Franke Dunstabzugshaube hat keine Fernbedienung. Die Bedienung erfolgt über integrierte Touch-Tasten an der Vorderseite.

Welche empfohlene Installationshöhe über dem Kochfeld?

Bei einem Elektrokochfeld beträgt der Mindestabstand 65 cm, bei einem Gaskochfeld 75 cm. Beachten Sie die im Handbuch angegebenen Sicherheitsabstände.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Drücken Sie die +-Taste oder die entsprechende Taste 3 bis 5 Sekunden lang, bis die Anzeige erlischt. Beachten Sie die Anleitung für Ihr genaues Modell.

Ist die Dunstabzugshaube laut?

Der Geräuschpegel liegt zwischen 45 dB auf Stufe 1 und 65 dB auf Intensivstufe, was für eine Dunstabzugshaube dieser Leistung normal ist.

Wie ersetze ich die LED-Lampe?

Die LED-Lampen sind integriert und können nicht einzeln ausgetauscht werden. Bei Defekt wenden Sie sich an den Franke-Kundendienst.

Kann ich eine Rückschlagklappe im Luftauslass installieren?

Ja, es wird empfohlen, eine Rückschlagklappe (nicht im Lieferumfang) zu installieren, um das Eindringen von Außenluft zu verhindern.

Die Dunstabzugshaube schaltet sich nach einer bestimmten Zeit selbst aus, ist das normal?

Ja, die automatische Abschaltfunktion (Timer) ist programmierbar. Standardmäßig kann sie sich nach 15 Minuten im Intensivmodus ausschalten.

Wo kann ich Ersatzteile für diese Franke Dunstabzugshaube kaufen?

Ersatzteile sind über den Franke-Kundendienst oder autorisierte Händler erhältlich. Besuchen Sie die offizielle Franke-Website mit der Referenz FCMY 90 C XS A KL.

BEDIENUNGSANLEITUNG FCMY 90 C XS A KL FRANKE

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

⚠️ Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

- Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie-

der durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an-

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben.

Konformitätserklärung

Der Hersteller erklärt, dass dieses Gerät mit Funksteuerungsfunktion die Anforderungen der Richtlinie 2014/53/EU erfüllt.

Der vollständige Text der EU-Konformitätserklärung ist auf der folgenden Internetadresse unter Eingabe des Produktcodes in das Suchfeld einsehbar:

https://www.franke.com/

Der Produktcode kann auf dem Etikett im Produkt abgelesen werden.

Frequenz-bereiche	Maximal gesende-te Leistung
2,4 GHz	Max. 100 mW

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen. • Die Haube niemals für andere Zwecke verwenden, als die, für die sie entwickelt worden ist. - Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen. • Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

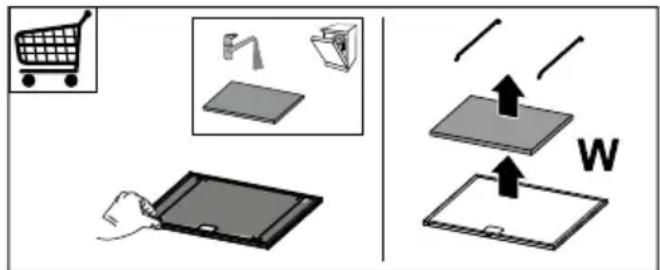

3. REINIGUNG UND WARTUNG

- Der poröse Teil des Filters kann mindestens alle 4 Monate oder bei sehr intensivem Gebrauch auch öfter in der Spülmaschine gewaschen werden, und zwar bis zu 5 Mal, bevor er ausgewechselt werden muss (W).

- Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

• Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.

- Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

S1|
Taste	Tastendruck Funktion	Led
L	Kurz	Die Leuchten wechseln zwischen hoher Intensität, mittlerer Intensität (falls vorhanden), aus.Bei einem mit der Dunstabzugshaube gekoppelten Induktionskochfeld schalten sich die Lichter, wenn man das Induktionskochfeld bei abgeschalteter Dunstabzugshaube einschaltet, ein und leuchten mit maximaler Helligkeit.	-
	Lang mit Beleuchtung oder Motor eingeschaltet	VerzögerungAktiviert/Deaktiviert die Verzögerungsfunktion (Verzögerung um 30' der automatischen Abschaltung des Motors und der Beleuchtung).Nicht aktivierbar bei Intensiv-Funktion oder 24H-Beleuchtung.	Blinkend
	Lang mit allen Lasten aus (Motor und Licht)	K-Link-VerbindungVor dem Starten des Vorgangs den spezifischen Anleitungen aus den Betriebsanleitungen der anzukoppelnden Geräte folgen.Für die Fernbedienung siehe „Modus verbunden“.Der Vorgang zum Koppeln der Dunstabzugshaube mit den K-Linkkompatiblen Geräten (Induktionskochfeld oder Fernbedienung) startet. Man kann bis zu 3 Induktionskochfelder und eine Fernbedienung mit der Dunstabzugshaube koppeln. Siehe die Betriebsanleitung der Geräte zu den für die Geräte durchzuführenden Vorgänge.Der Kopplungsvorgang dauert 2 Minuten. Wenn innerhalb dieses Zeit, kein Gerät erkannt wird, überprüfen, ob man vorher den Vorgang für die anzukoppelnden Geräte gestartet hat. Es ist möglich, dass die Höchstzahl an koppelbaren Geräten erreicht ist.	Led T1 und T2 blinken: Kopplungsvorgang läuft.Sobald der Vorgang erfolgreich abgeschlossen wurde, leuchten die Led T1 und T2 für 2 Sekunden.
T1	Kurz	Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus.	Dauerleuchten
	Lang mit Beleuchtung eingeschaltet	Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter.	Alle Leds blinken 2 Mal: Alarm aktiviert.Alle Led leuchten 1 Sekunde lang auf: Alarm deaktiviert.
	Lang mit allen Lasten aus (Motor und Licht)	Unterbrechung der K-Link-VerbindungDer Löschvorgang für alle vorher mit der Funktion K-Link-Verbindung gekoppelten K-Link kompatiblen Geräte wird gestartet.	Nach erfolgreichem Abschluss des Vorgangs blinken die Led T1 und T2 5 Mal.
T2	Kurz Schaltet den	Motor auf die zweiten Geschwindigkeitsstufe ein/aus. Dauerleuchten
	Lang mit Be-leuchtung oder Motor einge-schaltet	24h-FunktionAktivieren/Deaktivieren des Motors im 24h-Luftaustauschmodus; eine Drehzahl, welche die Absaugung von 10 Minuten pro Stunde in einem 24 Stunden andauernden Zyklus ermöglicht.Nicht aktivierbar in den Modalitäten Intensiv oder Verzögerung.	Blinkend
	Lang mit allen Lasten aus (Mo-tor und Licht)	WLAN-VerbindungAktiviert/Deaktiviert die Funktion WLAN-Verbindung.Hinweis: Die WLAN-Funktion wird automatisch aktiviert, sobald der Benutzer den Konfigurierung des WLAN anfordert.	Led S1 blinkt:Verbindung mit dem Hausnetz wird aufge-baut.Led S1 Fix: Wi-Fi-Ver-bindung aktiviert.
T3	Kurz Schaltet den	Motor auf die dritte Leistungsstufe. Dauerleuchten
	Lang mit Be-leuchtung oder Motor einge-schaltet	Schaltet den Motor auf die GeschwindigkeitsstufeIntensive 1 ein.Die Geschwindigkeit ist auf 10 Minuten eingestellt. Sobald die Zeit ab-gelaufen ist, kehrt das System automatisch auf die vorher gewählte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-tem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.	Blinkend
		Wenn Sie die Taste erneut mit langem Druck drücken (bei einge-schaltetem Licht oder Motor), schaltet sich der Motor auf die Ge-schwindigkeitsstufeIntensive 2 ein.Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-gelaufen ist, kehrt das System automatisch auf die vorher gewählte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-tem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.	Schnelles blinken
	Lang mit allen Lasten aus (Mo-tor und Licht)	Man setzt denSättigungsalarmder Filter zurück.	Alle Leds blinken 3 Mal.
		Alarmmeldung, dass die Metallfettfilter gesättigt sindund gewaschen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Led T2 und T3 leuchten bei abgeschalteter Dun-stabzugshaube.
		Signalisiert denSättigungsalarmdes Aktivkohle-Geruchsfilters.Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-stabzugshaube generiert.	Led T2 und T3 blinken bei abgeschalteter Dun-stabzugshaube.
T4	Kurz	AUTO-ModusAktiviert/Deaktiviert die Automatik-Funktion.Bei Druck irgendeiner anderen Taste wird der AUTO-Modus deakti-viert.Der AUTO-Modus wird durch Druck der Taste oder beim Einschalten desgekoppelten Induktionskochfeldsaaktiviert. Die Geschwindig-keitsstufe der Dunstabzugshaube wird automatisch eingestellt, wenn man die höchste Leistungsstufe in der Kochfeldzone benutzt. Beim Abschalten des Induktionskochfelds läuft die Dunstabzugshaube noch für 5 Sekunden auf der zuletzt eingeschalteten Geschwindig-keitsstufe und dann für 15 Minuten auf der Geschwindigkeitsstufe 1.Nach 15 Minuten schaltet sich der Motor ab. Der Status der Lichter ändert sich nicht.	Eingeschaltet fest: AU-TO-Modus aktiviert.Ausgeschaltet: AUTO-Modus ist vorüberge-hend deaktiviert.
	Lang mit Be-leuchtung einge-schaltet und Mo-tor ausgeschaltet	Auswahl Induktionskochfeld/GasWählt zwischen dem Induktionskochfeld oder dem Gasfeld aus.Im Werk wird der Typ Induktionskochfeld eingestellt.	1 Blinken: Bestätigung der Wahl des Indukti-onskochfelds.2 Blinken: Bestätigung der Wahl des Gasfelds.
	Lang mit allen Lasten aus (Mo-tor und Licht)	WLAN-KonfigurationAktiviert/Deaktiviert die Konfigurierung des WLAN.Bevor Sie den Vorgang starten, verwenden Sie dieFranke@Home App, um sich am Franke IOT-System zu registrieren. Befolgen Sie die Anweisungen zum Hinzufügen eines neuen Geräts und zur Regis-trierung beim Heimrouter.Wenn der Vorgang nicht erfolgreich abgeschlossen wird, vor dem nächsten Versuch erst einige Minuten warten und dann auf die Taste lange drücken, um den Vorgang zu deaktivieren. Die Dunstabzugs-haube verlässt den Vorgang in jedem Fall, wenn er nicht innerhalb von 15 Minuten erfolgreich abgeschlossen wird.	Die Leds T3 und T4 blinken: Konfigurations-vorgang läuft.Sobald der Vorgang erfolgreich abgeschlossen wurde, leuchten die Led T3 und T4 für 2 Sekun-den.

Empfohlene Sequenz für die Kopplung zwischen den Geräten:

1 - K-Link-Modus (siehe "Modus verbunden" in der Bedienungsanleitung der Fernbedienung) 2 - K-Link-Verbindung (siehe Betriebsanleitung der Dunstabzugshaube) 3 - Kopplung Fernbedienung-Dunstabzugshaube (siehe Betriebsanleitung der Fernbedienung) 4 - K-Link-Verbindung (siehe Betriebsanleitung der Dunstabzugshaube) 5 - Kopplung Feld-Dunstabzugshaube (siehe Betriebsanleitung des Induktionskochfelds)

5. APP FRANKE@HOME

Die App Franke@Home steht für Smartphone iOS und Android zur Verfügung und erlaubt den Zugriff auf alle Funktionen der Dunstabzugshaube über eine Remote-Interaktion.

Verwaltung App-Einstellungen

6. FERNBEDIENUNG

• Dieses Gerät kann mit einer Fernbedienung gesteuert werden.
• ACHTUNG: Als erstes muss an der Fernbedienung Modalität Verbunden aktiviert werden (siehe die Betriebsanleitung des Geräts für mehr Details).

ACHTUNG: einige Funktionen können nur über die Fernbedienung aktiviert werden (siehe Betriebsanleitung des Geräts für mehr Einzelheiten).

7. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
