BEDIENUNGSANLEITUNG VCE-306 FAGOR

BETRIEBSANLEITUNG STAUBSAUGER / ASPIRAPOLVERE /

4. MONTAGE ET MISE EN MARCHE

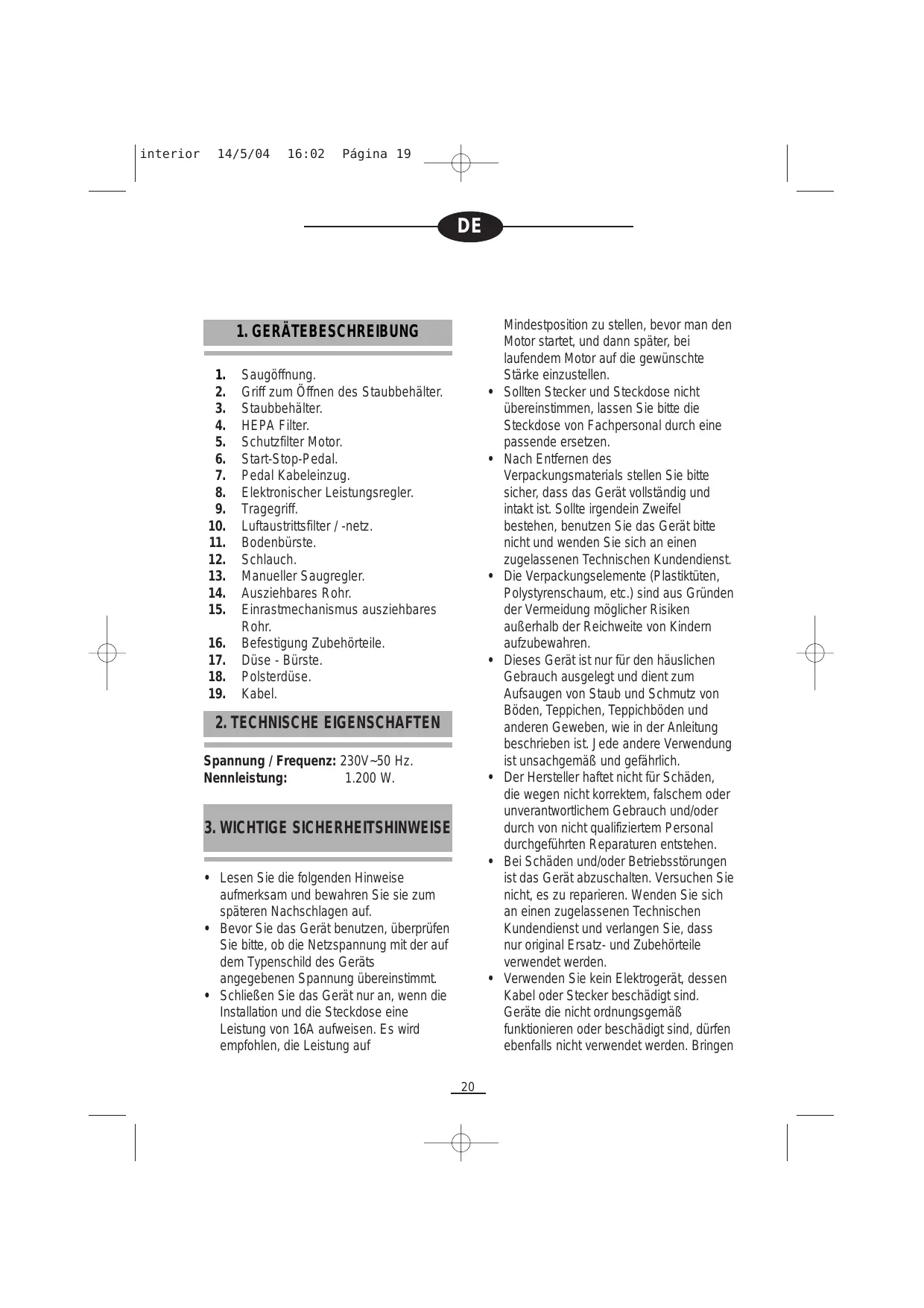

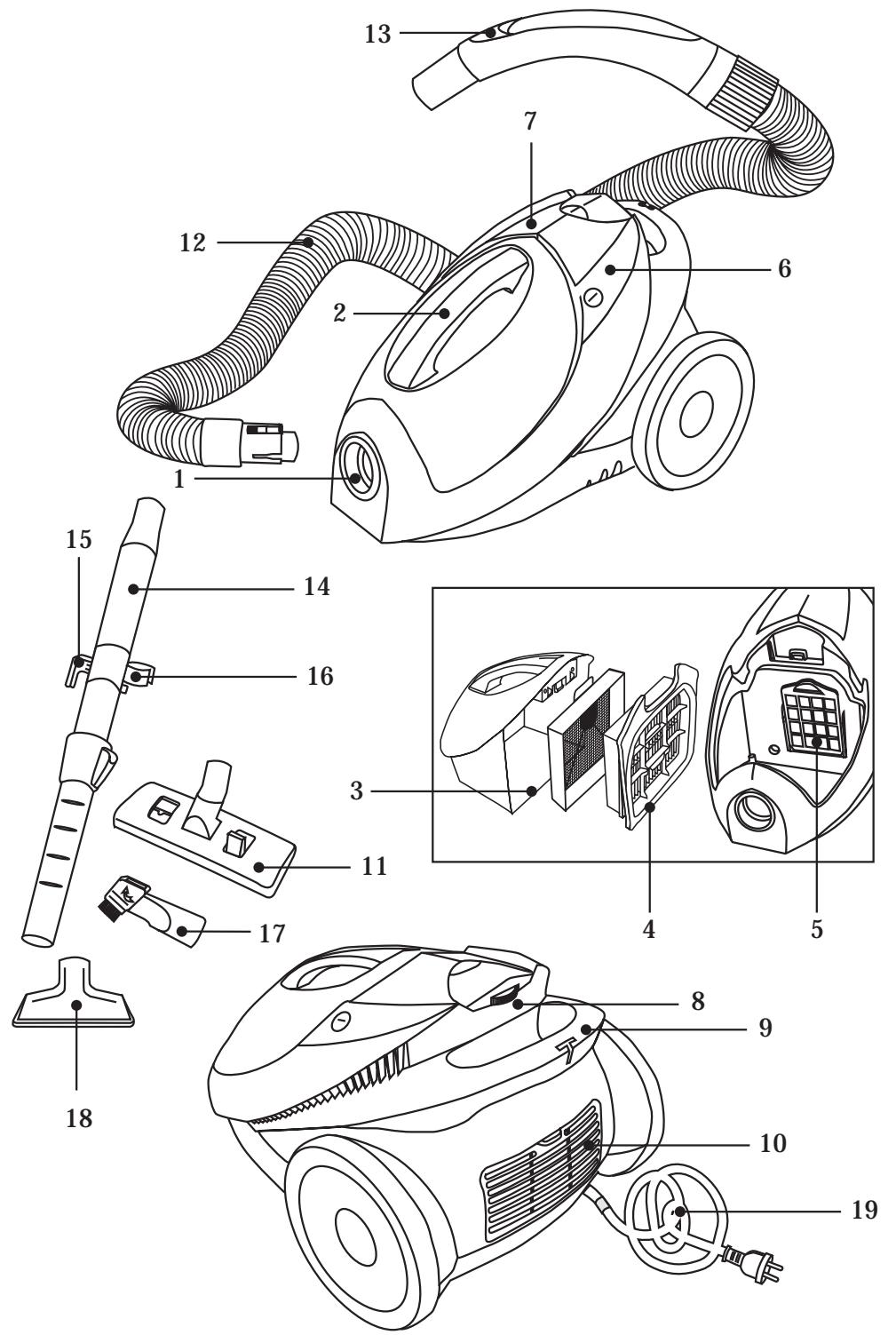

1. GERÄTEBESCHREIBUNG

Saugöffnung. Griff zum Öffnen des Staubbehälter. Staubbehälter. HEPA Filter. Schutzfilter Motor. Start-Stop-Pedal. Pedal Kabeleinzug. Elektronischer Leistungsregler. Tragegriff. Luftaustrittsfilter / -netz. Bodenbürste. Schlauch. Manueller Saugregler. Ausziehbares Rohr. Einrastmechanismus ausziehbares Rohr. Befestigung Zubehörteile. Düse - Bürste. Polsterdüse. Kabel.

2. TECHNISCHE EIGENSCHAFTEN

Spannung / Frequenz: 230V~50 Hz. Nennleistung:

3. WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie die folgenden Hinweise aufmerksam und bewahren Sie sie zum späteren Nachschlagen auf.
• Bevor Sie das Gerät benutzen, überprüfen Sie bitte, ob die Netzspannung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt.
• Schließen Sie das Gerät nur an, wenn die Installation und die Steckdose eine Leistung von 16A aufweisen. Es wird empfohlen, die Leistung auf

Mindestposition zu stellen, bevor man den Motor startet, und dann später, bei laufendem Motor auf die gewünschte Stärke einzustellen. Sollten Stecker und Steckdose nicht übereinstimmen, lassen Sie bitte die Steckdose von Fachpersonal durch eine passende ersetzen. Nach Entfernen des Verpackungsmaterials stellen Sie bitte sicher, dass das Gerät vollständig und intakt ist. Sollte irgendein Zweifel bestehen, benutzen Sie das Gerät bitte nicht und wenden Sie sich an einen zugelassenen Technischen Kundendienst. Die Verpackungselemente (Plastiktüten, Polystyrenschaum, etc.) sind aus Gründen der Vermeidung möglicher Risiken außerhalb der Reichweite von Kindern aufzubewahren. Dieses Gerät ist nur für den häuslichen Gebrauch ausgelegt und dient zum Aufsaugen von Staub und Schmutz von Böden, Teppichen, Teppichböden und anderen Geweben, wie in der Anleitung beschrieben ist. Jede andere Verwendung ist unsachgemäß und gefährlich. Der Hersteller haftet nicht für Schäden, die wegen nicht korrektem, falschem oder unverantwortlichem Gebrauch und/oder durch von nicht qualifiziertem Personal durchgeführten Reparaturen entstehen. Bei Schäden und/oder Betriebsstörungen ist das Gerät abzuschalten. Versuchen Sie nicht, es zu reparieren. Wenden Sie sich an einen zugelassenen Technischen Kundendienst und verlangen Sie, dass nur original Ersatz- und Zubehörteile verwendet werden. Verwenden Sie kein Elektrogerät, dessen Kabel oder Stecker beschädigt sind. Geräte die nicht ordnungsgemäß funktionieren oder beschädigt sind, dürfen ebenfalls nicht verwendet werden. Bringen interior 14/5/04 16:02 Página 20 Sie das Gerät zu einem zugelassenen Technischen Kundendienst, damit dieser es untersucht, repariert oder nachstellt. Das Kabel dieses Geräts darf nur von einem zugelassenen Technischen Kundendienst ersetzt werden.

• Vor der endgültigen Entsorgung Ihres Geräts ist es sinnvoll, dieses durch Abschneiden des Netzkabels unbrauchbar zu machen, nachdem man zuvor den Stecker aus der Dose gezogen hat.

Der Gebrauch elektrischer Geräte erfordert die Beachtung einiger Grundregeln.

• Das Gerät darf nicht in Wasser getaucht werden.
• Berühren Sie weder den Stecker noch den Sauger mit feuchten Händen oder Füßen.
• Ziehen Sie den Stecker nie am Kabel aus der Steckdose
• Bevor Sie die Filter austauschen oder das Gerät reinigen bzw. wenn Sie es nicht mehr benutzen, unterbrechen Sie bitte den Netzanschluss.
• Verwenden Sie den Sauger nicht im Freien oder auf feuchten Flächen. Nehmen Sie mit ihm keinen feuchten oder nassen Schmutz auf.
• Saugen Sie keine brennbaren Flüssigkeiten auf, wie z.B.

Reinigungsmittel, Benzin, etc., bzw. die entsprechenden Dämpfe. Saugen Sie keine festen, spitzen oder sehr großen Gegenstände, keine Streichhölzer, heiße Asche, Zigarettenstummel oder ähnliches auf. Das Gerät darf nicht von Kindern oder Behinderten bedient werden. Stellen Sie das Gerät nicht neben warmen Herden, Öfen oder Heizkörpern ab. Transportieren Sie das Gerät nicht, indem Sie am Kabel oder am Schlauch ziehen. Verwenden Sie den Tragegriff. Benutzen Sie den Sauger nicht ohne seine Filter. Tauschen Sie den Beutel und die Filter nach dem Aufsaugen von feinem Staub oder beim Reinigen neuer Teppiche aus. Saugen Sie keinen sehr feinen Staub wie z.B. von Zement, Sand oder Mehl, etc. auf. Benutzen Sie das Gerät nicht, wenn die Saugwege an irgendeiner Stelle verstopft sind, das könnte zu einer gefährlichen Überhitzung des Motors führen.

4. MONTAGE UND INBETRIEBNAHME

Um das ausziehbare Rohr (14) auf die gewünschte Länge zu bringen, schieben Sie den Haken bitte nach vorn. Anschließend setzen Sie bitte die Bürste (11) oder eine der Düsen (17 oder

18) ein und schließen Sie dann den Schlauch (12)

an das andere Ende des Rohrs.

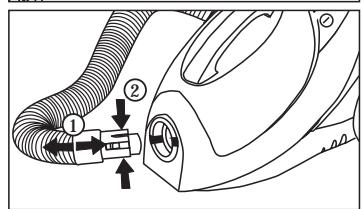

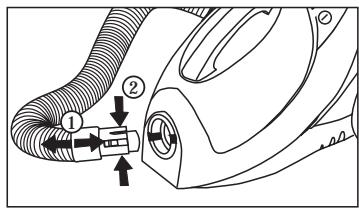

14/5/04 16:02 Página 21 Schieben Sie nun den Schlauch in die Saugöffnung (1), so dass die Rillen mit den Häkchen de Schlauches übereinstimmen und lassen Sie diesen einrasten. Um den Schlauch herauszunehmen, drücken sie auf die Rippen und ziehen Sie ihn heraus.

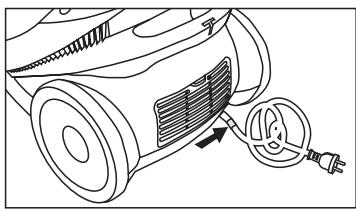

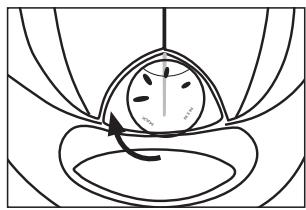

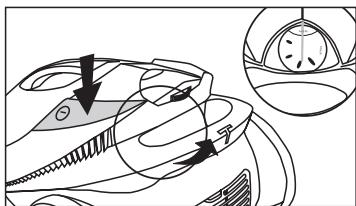

interior Ziehen Sie das Kabel (19) heraus und schließen Sie es ans Netz. Achtung: Das Kabelende ist mit einer gelben Markierung gekennzeichnet. Sobald diese Marke sichtbar wird, darf man nicht weiter am Kabel ziehen, da es sonst zu nicht mehr zu reparierbaren Schäden am Kabeleinzug kommen kann. Betätigen Sie das Start-Stop-Pedal (6), um den Sauger in Betrieb zu nehmen. Wenn Sie ihn ausschalten möchten, betätigen Sie dieses Pedal erneut. Vor dem Einschalten des Saugers, stellen Sie bitte die Leistungsstärke mit dem elektronischen Leistungsregler (8) auf Minimum und wählen Sie nach dem Einschalten die gewünschte Stärke. Mit dem elektronischen Leistungsregler (8) können Sie die Saugstärke je nach Art des Bodens einstellen. Die Einstellung erfolgt stufenlos zwischen dem Minimum, das für Vorhänge und empfindliche Stoffe zu verwenden ist, und dem Maximum für starke Verschmutzung auf festen Böden. Im Allgemeinen empfehlen wir, außer bei starker Verschmutzung oder dem Saugen empfindlicher Stoffe, die Sparposition zwischen MAX und MIN zu benutzen. Die Saugkraft kann manuell am Griff (13) eingestellt werden: Geschlossenes Fenster: stärkere Saugkraft. Geöffnetes Fenster: geringere Saugkraft. Die Bodenbürste (11) hat zwei Arbeitspositionen für unterschiedliche Böden: A) Position für harte Böden B) Position für Teppiche und Teppichböden

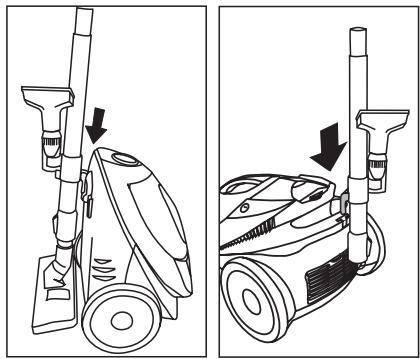

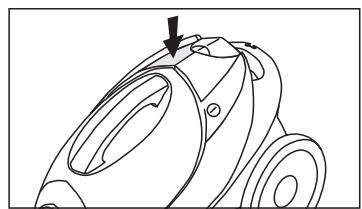

interior 14/5/04 16:03 Página 22 Wenn Sie mit dem Saugen fertig sind, schalten Sie das Gerät aus, unterbrechen Sie den Netzanschluss und betätigen Sie das Pedal für den automatischen Kabeleinzug (7). Achten Sie darauf, dass das Kabel gerade aufgerollt wird, helfen Sie ggf. mit der Hand nach Aufbewahren: Zum Aufbewahren kann das Gerät vertikal abgestellt werden und der Haken des ausziehbaren Rohrs (15) in die Aufnahmen am unteren Teil des Saugers und am hinteren Teil des Tragegriffs eingehakt werden. Die Düsen 17 und 18 können an der Befestigung für Zubehörteile (16) des ausziehbaren Rohrs aufbewahrt werden.

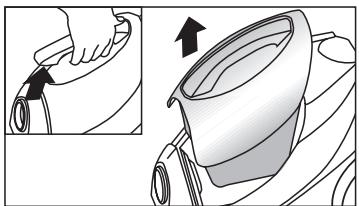

SCHMUTZBEHÄLTERS Unterbrechen Sie den Netzanschluss und nehmen Sie den Schlauch aus der Saugöffnung. Nehmen Sie den Schmutzbehälter heraus, indem Sie ihn an seinem Griff nach oben ziehen. Wichtig: Benutzen Sie diesen Griff niemals zum Transport des Gerätes. Nehmen Sie den HEPA-Filter aus seiner Aufnahme und entleeren Sie den Schmutzbehälter. Um die Lebensdauer des HEPA-Filters zu verlängern, wird dieser durch ein Netz geschützt, das größere Staubpartikel filtert. Reinigen Sie dieses Netz bitte regelmäßig, ggf. mit einer weichen Bürste. Achten Sie darauf, dass das Netz dabei nicht beschädigt wird. Das Netz kann auch mit lauwarmem Wasser gereinigt werden. Dabei ist sicherzustellen, dass es danach vollständig getrocknet ist, bevor man es erneut einsetzt. Legen Sie den HEPA-FILTER wieder ein und setzen Sie dann den Schmutzbehälter wieder in den Staubsauger.

6. AUSTAUSCH DER FILTER

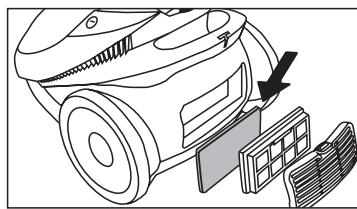

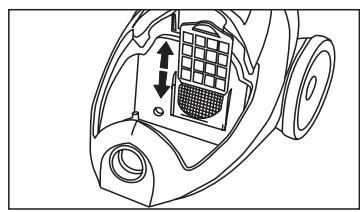

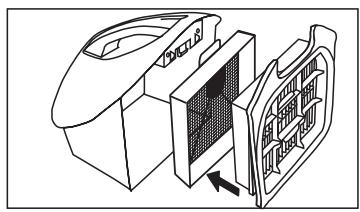

Unterbrechen Sie den Netzanschluss und nehmen Sie den Schlauch aus der Saugöffnung. HEPA-Filter (4) Dieser Filter muss ausgetauscht werden, wenn ein merkliches Nachlassen der Saugkraft festgestellt wird. Es ist empfehlenswert, den HEPA-Filter mindestens einmal pro Jahr zu wechseln. Achtung: Benutzen Sie den Sauger niemals ohne den HEPA-Filter, da der Motor sonst Schaden erleiden könnte. Schutzfilter Motor (5) Dieser Filter befindet sich auf der gegenüberliegenden Seite des HEPA-Filters. Um ihn herauszunehmen, muss der Schmutzbehälter aus dem Sauger genommen werden. Ziehen Sie dann das Netz, das den Filter trägt, nach oben und ersetzen Sie den Filter durch einen neuen. Dieser Austausch sollte gleichzeitig mit dem Austausch des HEPA-Filters erfolgen. Achtung: Benutzen Sie das Gerät nicht ohne den Motorschutzfilter. Luftaustrittsfilter (10) Dieser Filter reinigt die austretende Luft. Um ihn auszutauschen, entfernen Sie das Netz, das den Filter trägt und ersetzen Sie ihn durch einen neuen. Dieser Austausch sollte gleichzeitig mit dem Austausch des HEPA-Filters erfolgen.

Bevor Sie das Gerät reinigen, unterbrechen Sie bitte den Netzanschluss. Der Sauger und die Zubehörteile können mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Löse- oder Scheuermittel. TAUCHEN SIE DAS GERÄT NICHT IN

WASSER ODER EINE ANDERE

FLÜSSIGKEIT. Dieser Sauger ist mit einer Überlastsicherung ausgestattet, die sicherstellt, dass der Sauger bei Überhitzung nicht mehr funktioniert (wenn z.B. die Rohre und/oder Lufteingangsdüsen verstopft sind). Wenn der Schalter während des Gebrauchs abschaltet, stellen Sie bitte den Leistungsregler auf Minimalleistung und warten Sie, bis der Motor abgekühlt ist. Beseitigen Sie die Verstopfung und schalten Sie das Gerät wieder an. Sollte der Sauger dann nicht mehr normal arbeiten, bringen Sie ihn bitte zu einem Technischen Kundendienst.
