BEDIENUNGSANLEITUNG VCE-506 FAGOR

auf die gewünschte Stärke einzustellen.

• Sollten Netzsteckdose und Gerätestecker nicht zueinander passen, lassen Sie bitte die Steckdose von Fachpersonal durch eine geeignete austauschen.
• Nach Entfernen der Verpackung vergewissern Sie sich bitte, dass sich das Gerät in einwandfreien Zustand befindet. Im Zweifelsfalle wenden Sie sich bitte an einen zugelassenen Technischen Kundendienst.
• Verpackungselemente (Plastiktüten, Polyestirenschaum, etc.) gehören nicht in die Hände von Kindern. Sie können eine Gefahrenquelle darstellen.
• Dieses Gerät ist nur zum häuslichen Gebrauch, zum Saugen von Staub und trockenem Schmutz auf Böden, Teppichen, Teppichböden und anderen Geweben gemäß der Angaben in diesen Anleitungen vorgesehen. Andere Verwendungen sind unsachgemäß und gefährlich.
• Der Hersteller haftet nicht für Schäden, die durch falschen, unsachgemäßen oder unverantwortlichen Gebrauch und/oder Reparaturen hervorgerufen werden, die von nicht qualifizierten Personal ausgeführt wurden.
• Bei Auftreten von Schäden und/oder Betriebsstörungen schalten Sie das Gerät bitte aus und versuchen Sie nicht, es zu reparieren. Wenden Sie sich an einen zugelassenen Technischen Kundendienst und verlangen Sie, dass Originalersatzteile und Zubehör verwendet werden.
• Benutzen Sie niemals ein Elektrogerät, dessen Kabel oder Stecker beschädigt sind, oder wenn das Gerät nicht einwandfrei funktioniert oder irgendeinen Schaden erlitten hat. Lassen Sie das Gerät von einem zugelassenen Technischen Kundendienst untersuchen, reparieren oder einstellen. Das Kabel dieses Gerät darf nur von einem zugelassenen Technischen Kundendienst ausgetauscht werden.
• Bevor man das Gerät entsorgt, sollte man es unbrauchbar machen, indem man das Kabel, nach Unterbrechen des Netzanschlusses, abschneidet.

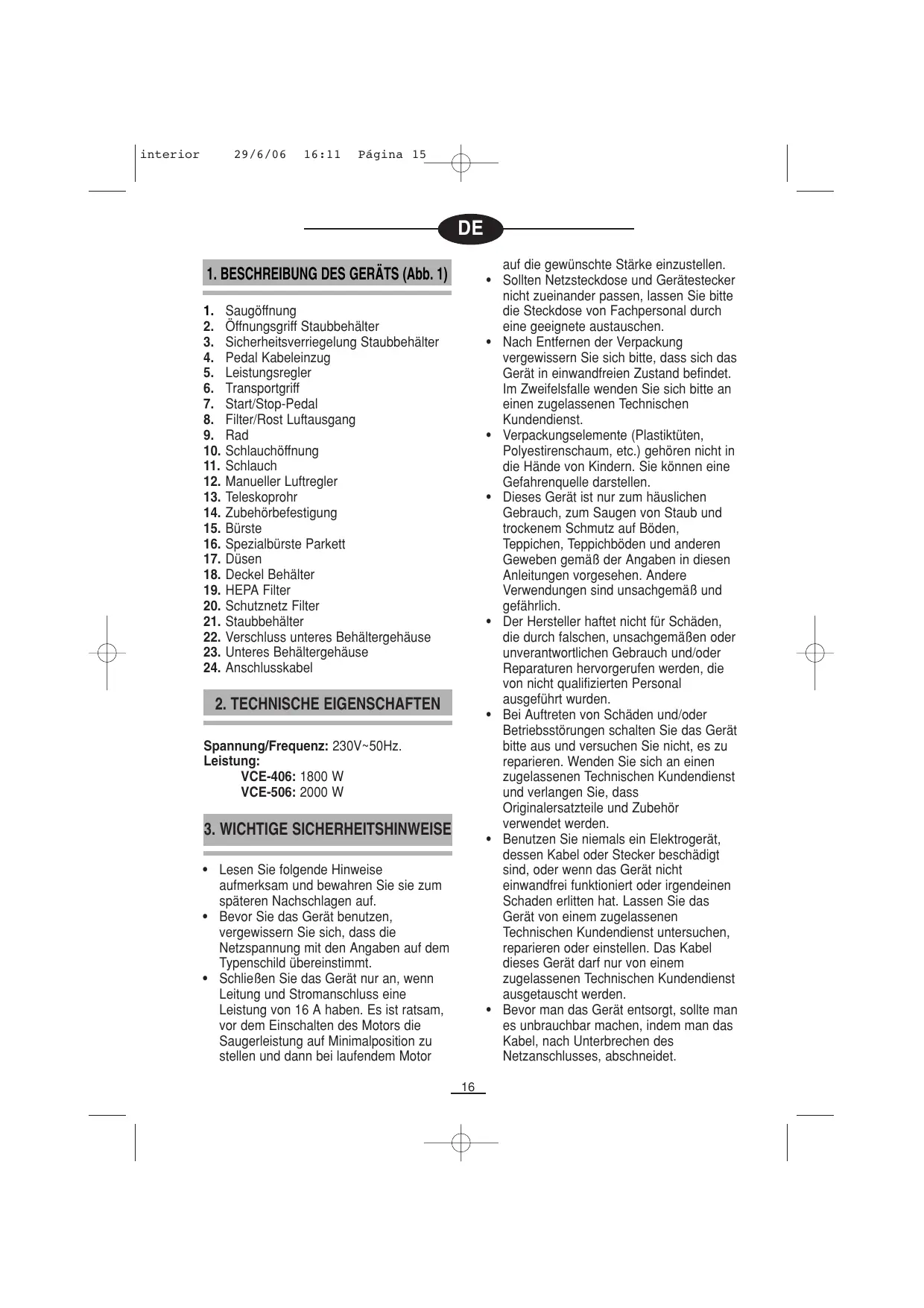

1. BESCHREIBUNG DES GERÄTS (Abb. 1)

Saugöffnung Öffnungsgriff Staubbehälter Sicherheitsverriegelung Staubbehälter Pedal Kabeleinzug Leistungsregler Transportgriff Start/Stop-Pedal Filter/Rost Luftausgang Rad Schlauchöffnung Schlauch Manueller Luftregler Teleskoprohr Zubehörbefestigung Bürste Spezialbürste Parkett Düsen Deckel Behälter HEPA Filter Schutznetz Filter Staubbehälter Verschluss unteres Behältergehäuse Unteres Behältergehäuse Anschlusskabel

2. TECHNISCHE EIGENSCHAFTEN

Spannung/Frequenz: 230V~50Hz. Leistung: VCE-406: 1800 W VCE-506: 2000 W

3. WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie folgende Hinweise aufmerksam und bewahren Sie sie zum späteren Nachschlagen auf.
• Bevor Sie das Gerät benutzen, vergewissern Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
• Schließen Sie das Gerät nur an, wenn Leitung und Stromanschluss eine Leistung von 16 A haben. Es ist ratsam, vor dem Einschalten des Motors die Saugerleistung auf Minimalposition zu stellen und dann bei laufendem Motor

interior 29/6/06 16:11 Página 16 Bei der Benutzung elektrischer Geräte sind prinzipiell gewisse Grundregeln zu beachten.

4. HINWEISE ZU MONTAGE UND

BENUTZUNG Dazu gehört insbesondere:

• Tauchen Sie das Gerät nicht in Wasser.
• Berühren Sie den Stecker und den Sauger nicht mit feuchten Händen oder Füßen.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Zum Austauschen der Filter und zum Reinigen, sowie bei Nichtbenutzung des Geräts unterbrechen Sie bitte den Netzkontakt.
• Benutzen Sie das Gerät nicht im Freien oder auf feuchten Flächen; saugen Sie keinen nassen oder feuchten Schmutz auf.
• Saugen Sie keine entzündlichen Flüssigkeiten, wie z.B. Reinigungsflüssigkeiten, Benzin, etc. oder deren Dämpfe auf.
• Saugen Sie keine harten, spitzen oder zu großen Objekte auf. Vermeiden Sie es, Streichhölzer, heiße Asche, Zigarettenstummel oder ähnliche Materialien aufzusaugen.
• Kinder oder Personen mit Behinderungen dürfen das Gerät nicht handhaben.
• Stellen Sie den Staubsauger nicht in die Nähe von heißen Herden, Öfen oder Heizkörpern.
• Ziehen Sie das Gerät niemals am Kabel oder Schlauch. Benutzen Sie den Transportgriff.
• Benutzen Sie den Sauger nicht ohne Filter.
• Tauschen Sie den Filter beim Saugen von feinem Staub und Reinigen neuer Teppiche.
• Saugen Sie keinen feinen Staub wie Zement, sehr feinen Sand, Mehl, etc. auf.
• Benutzen Sie das Gerät nicht, wenn in den Saugwegen eine Verstopfung vorliegt. Dies kann zu einer gefährlichen Überhitzung führen. Um da Teleskoprohr (13) auf die gewünschte Länge zu bringen, schieben Sie das Häkchen nach vorn. Anschließend setzen Sie die Bürste (15), die Parkettbürste (16) oder eine der Düsen auf (17). Danach stecken Sie den Schlauch (11) auf das andere Ende des Teleskoprohrs. (Abb. 2) Setzen Sie den Schlauch in die Saugöffnung (1), so dass die Schlauchöffnung (10) in der Saugöffnung einrastet und festsitzt. Zum Herausnehmen betätigen Sie die Taste am Schlauch und ziehen an diesem. (Abb. 3) Ziehen Sie das Anschlusskabel (24) heraus und schließen Sie es ans Netz. Achtung: Die gelbe Markierung am Netzkabel zeigt die ideale Länge an. Sobald diese Markierung zu sehen ist, ziehen Sie das Kabel bitte nicht weiter heraus. Auf keinen Fall darf die rote Markierung überschritten werden, dies könnte irreparable Schäden am Kabeleinzug verursachen. Betätigen Sie das Start-/Stop-Pedal (7), um den Sauger in Betrieb zu nehmen. Zum Ausschalten betätigen Sie das gleiche Pedal. Stellen Sie die Leitung des Saugers beim Einschalten mit dem Leistungsregler (5) auf das Minimum. Nach dem Einschalten können Sie dann gewünschte Leistung regulieren. Mit dem Leistungsregler (5) kann die Saugleistung gemäß des jeweiligen Bodens auf jedes beliebige Niveau zwischen dem Minimum (Gardinen und empfindliche Gewebe) und dem Maximum (intensive Verschmutzung und harte Böden) eingestellt werden. Außer im Falle einer starken Verschmutzung oder des Saugens empfindlicher Gewebe empfehlen wir die Spareinstellung auf der mittleren Position zwischen MAX und MIN.

interior 29/6/06 16:11 Página 17 Entfernen Sie den im Behälter angesammelten Schmutz und schließen Sie das untere Gehäuse (23), um den Behälter dann wieder in seine Aufnahme zu setzen. Die Saugstärke kann per Hand mit dem manuellen Regler am Griff eingestellt werden (12) (Abb. 4) Öffnung geschlossen: höhere Saugstärke. Offene Öffnung: geringere Saugstärke..

6. REINIGEN UND AUSTAUSCHEN

DER FILTER Die Bodenbürste (11) hat zwei Arbeitspositionen je nach Bodenart (Abb. 5): a) Position für harte Böden b) Position für Teppiche und Teppichböden Unterbrechen Sie den Netzanschluss und nehmen Sie den Schlauch aus der Saugöffnung. Nach Beenden des Saugvorgangs, schalten Sie diesen aus, unterbrechen Sie den Netzkontakt und betätigen Sie das Pedal des automatischen Kabeleinzugs (4). Achten Sie darauf, dass das Kabel gerade aufgerollt wird, helfen Sie notwendigenfalls mit der Hand nach. HEPA-Filter (19) Reinigen Sie den HEPA-Filter, wenn dieser voll ist. Tauschen Sie den Filter aus, wenn Sie feststellen, dass die Saugkraft spürbar nachgelassen hat. Es ist ratsam, den HEPAFilter mindestens ein Mal pro Jahr zu reinigen. Achtung: Benutzen Sie den Sauger nicht ohne HEPA-Filter, das könnte zu Schäden am Motor führen. Aufbewahren: Um das Gerät aufzubewahren, können Sie es vertikal aufstellen, den Haken des Teleskoprohrs in die Aufnahme am unteren Teil des Saugergehäuses stecken (Abb. 6) oder die Bürste in der Aufnahme auf der Rückseite des Transportgriffs befestigen (Abb. 7). Die Düsen (17) können Sie an der Zubehörhalterung (14) des Teleskoprohrs anbringen. Reinigen oder Austauschen des HEPAFilters:

1. Nehmen Sie den Staubbehälter heraus,

wie im Abschnitt "Entleeren des Staubbehälters" beschrieben.

2. Drehen Sie das Gehäuse, bis es sich

3. Nehmen Sie den oberen Teil des

Gehäuses und den Filter heraus.

4. Entfernen Sie das Schutznetz des Filters

(20), indem Sie es nach unten ziehen.

5. Drehen Sie den HEPA-Luftfilter, bis Sie

ihn aus dem Gehäuse nehmen können.

6. Reinigen Sie die Halterung und den

HEPA-Luftfilter mit lauwarmem Wasser und trocknen Sie die Halterung und den HEPA-Filter gründlich.

7. Setzen Sie dann die einzelnen Elemente

STAUBBEHÄLTERS Der Behälter muss entleert werden, wenn das Anzeigefenster des Filters in roter Farbe erscheint, während der Sauger bei maximaler Leitung arbeitet und die Düse keine Verstopfung aufweist. Ziehen Sie den Stecker aus dem Stromanschluss und nehmen Sie den Schlauch aus der Saugöffnung. Drücken Sie auf die Sicherheitsverriegelung des Behälters (3) und nehmen Sie den Behälter heraus, indem Sie ihn an seinem Griff (2) nach oben ziehen. Wichtig: Benutzen Sie diesen Griff nicht zum Transport des Geräts. Betätigen Sie den Verschluss des Gehäuses des Behälters (22), um diesen zu öffnen und zu entleeren. Um die Lebensdauer des HEPA-Filters zu verlängern, wird dieser durch ein Netz geschützt, dass größere Staubpartikel filtert. Reinigen Sie das Netz regelmäßig, falls nötig, mit einer weichen Bürste. Achten Sie darauf, dass es nicht reißt. Sie können es auch in lauwarmem Wasser reinigen. Vor dem erneuten Einsetzen muss es vollkommen trocken sein.

interior 29/6/06 16:11 Página 18 Für weitere Informationen wenden Sie sich bitte an die örtliche Verwaltung oder an den Händler, bei dem Sie das Produkt erworben haben. Luftausgangsfilter (8) Dieser Filter filtert die austretende Luft. Um ihn zu wechseln, entfernen Sie den Rost, der den Filter hält. Tauschen Sie den Filter immer dann aus, wenn Sie auch den HEPAFilter wechseln.(Abb. 9).

Bevor Sie das Gerät reinigen, unterbrechen Sie unbedingt den Netzanschluss. Der Sauger und die Zubehörteile können mit einem feuchten Tuch gereinigt werden. Benutzen Sie keine Löse- oder Scheuermittel zum Reinigen. TAUCHEN SIE DAS GERÄT NICHT IN

ENTSORGUNG ELEKTRISCHER UND

ELEKTRONISCHER ALTGERÄTE

Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Hausmüll beseitigt werden. Es kann zu den eigens von den örtlichen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht sie die Wiederverwertung der Bestandteile des Gerätes, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zum Unterstreichen der Verpflichtung zur Mitwirkung bei der getrennten Entsorgung ist auf dem Produkt ein Hinweissymbol dafür angebracht, dass dieses Produkt nicht in üblichen Hausmüllcontainern entsorgt werden darf.
