BEDIENUNGSANLEITUNG VCE506SET FAGOR

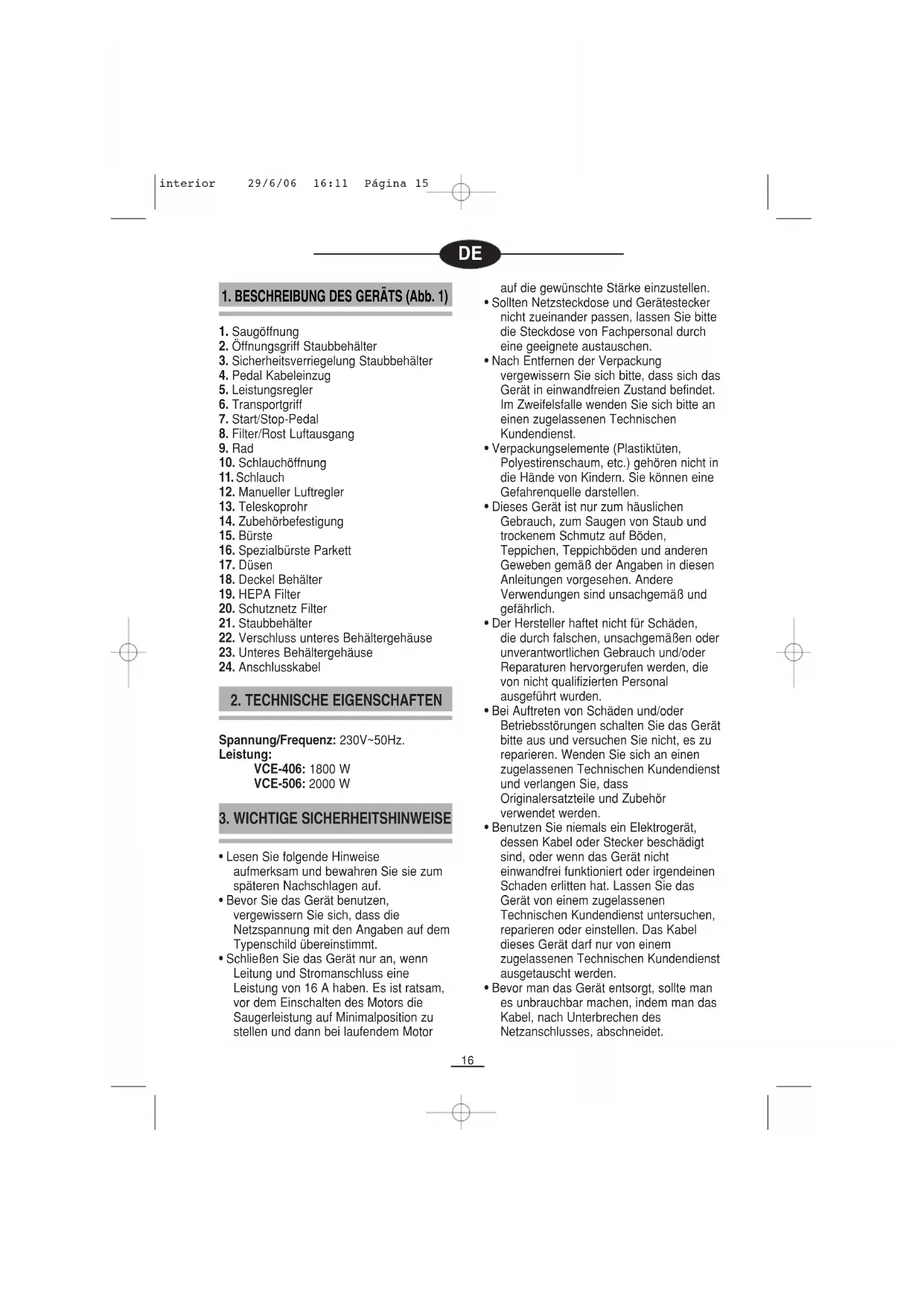

1. BESCHREIBUNG DES GERÄTS (Abb. 1)

1. Saugöffnung
2. Offnungsgriff Staubbehälter
3. Sicherheitsverriegelung Staubbehalter
4. Pedal Kabeleinzug
5. Leistungsregler
6. Transportgriff
7. Start/Stop-Pedal
8. Filter/Rost Luftausgang
9. Rad
10. Schlauchöffnung
11. Schlauch
12. Manueller Luftregler
13. Teleskoprohr
14. Zubeherbefestigung
15. Bürste
16. Spezialbürste Parkett
17. Dusen
18. Deckel Behalter
19. HEPA Filter
20. Schutznetz Filter
21. Staubbehalter
22. Verschluss unteres Behaltergehause
23. Unteres Behaltergehause
24. Anschlusskabel

2. TECHNISCHE EIGENSCHAFTEN

Spannung/Frequenz: 230V 50Hz

Leistung

VCE-406:1800W

VCE-506:2000W

3. WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie folgende Hinweise aufmerksam und bewahren Sie sie zum späteren Nachschlagen auf.
• Bevor Sie das Gerät benutzen, vergewissern Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
  SchlieBen Sie das Gerat nur an, wenn Leitung und Stromanschluss eine Leistung von 16 A haben. Es ist ratsam, vor dem Einschalten des Motors die Saugerleitung auf Minimalposition zu stellen und dann bei laufendem Motor

auf die gewünschte Stärke einzustellen.

• Sollen Netzsteckdose und Gerästecker nicht zueinander passen,让他们 die Steckdose von Fachpersonal durch eine geeignete austauschen.
  Nach Entfernen der Verpackung vergewissern Sie sichitte, dass sich das Gerat in einwandfrei Zustand befindet. Im Zweifelsfalle wenden Sie sichitte an einen zugelassenen Technischen Kundendienst.
• Verpackungselemente (Plastiktuten, Polyestirenschaum, etc.) gehoren nicht in die Hande von Kindern. Sie können eine Gefahrenquelle darstellen.
• Dieses Gerät ist nur zum haußlichen Gebrauch, zum Saugen von Staub und trockenem Schmutz auf Böden, Teppichen, Teppichboden und anderen Geweben gemäß der Angaben in diesen Anleitungen vorgesehen. Andere Verwendungen sind unsachgemäß und gefährlich.
• Der Hersteller haftet nicht für Schäden, die durch falschen, unsachgemäßen oder unverantwortlichen Gebrauch und/oder Reparaturen hervorgerufen werden, die von nicht qualifizierten Personal ausgeführten wurden.
• Bei Auftreten von Schäden und/oder Betriebsstörungen schalten Sie das Gerätitte aus und versuchen Sie nicht, es zu reparieren. Wenden Sie sich an einen zugelassenen Technischen Kundendienst und verlangen Sie, dass Originalersatzteile und Zubehör verwendet werden.
  Benutzten Sie niemals ein Elektrogerät, dessen Kabel oder Stecker beschädigt sind, oder wenn das Gerät nicht einwandfrei Funktioniert oder irgendegen Schaden erlitten hat. Lassen Sie das Gerät von einem zugelassenen Technischen Kundendienst untersuchen, reparieren oder einstellen. Das Kabel theses Gerätarf nur von einem zugelassenen Technischen Kundendienst ausgetauscht werden.
• Bevor man das Gerät entsorgt, sollte man es unbrauchbar machen, indem man das Kabel, nach Unterbrechen des Netzanschlusses, abschneidet.

Bei der Benutzung elektrischer Geräte sind prinzipiell gewisse Grundregeln zu beachten.

Dazu gehört insbesondere:

• Tauchen Sie das Gerät nicht in Wasser.
• Berühren Sie den Stecker und den Sauger nicht mit feuchten Händen oder Fußen.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
  Zum Austauschen der Filter und zum Reinigen, sowie bei Nichtbenutzung des Gerats unterbrechen Sieitte den Netzkontakt.
• Benutzen Sie das Gerät nicht im Freien oder auf feuchten Flächen; saugen Sie keinen nassen oder feuchten Schmutz auf.
• Saugen Sie keine entzündlichen Flüssigkeiten, wie z.B. Reinigungsflußigkeiten, Benzin, etc. oder deren Dämpfe auf.
• Saugen Sie keine harten, spitzen oder zu großen Objekte auf. Vermeiden Sie es, Streichholzer, heiße Asche, Zigarettenstummel oder ähnliche Materialien aufzusaugen.
• Kinder oder Personen mit Behinderungen dürfen das Gerät nicht handhaben.
• Stellen Sie den Staubsauger nicht in die Nähe von früben Herden, Öfen oder Heizkörpern.
  Ziehen Sie das Gerät niemals am Kabel oder Schlauch. Benutzen Sie den Transportgriff.
• Benutzen Sie den Sauger nicht ohne Filter.
  Tauschen Sie den Filter beim Saugen von feinem Staub und Reinigen neuer Teppiche.
• Saugen Sie keinen feinen Staub wie Zement, sehr feinen Sand, Mehl, etc. auf.
• Benutzen Sie das Gerät nicht, wenn in den Saugwegen eine Verstopfung vorliegt. Dies kann zu einer gefährlichen Überhitzung führen.

4. HINWEISE ZU MONTAGE UND BENUTZUNG

Um da Teleskoprohr (13) auf die gewünschte Länge zu bringen, schiben Sie das Häkchen nach vorn. Anschliebend setzen Sie die Bürste (15), die Parkettbürste (16) oder eine der Dusen auf (17). Danach stecken Sie den Schlauch (11) auf das andere Ende des Teleskoprohrs. (Abb. 2)

Setzen Sie den Schlauch in die Saugöffnung (1), so dass die Schlauchöffnung (10) in der Saugöffnung einrastet und festsitzt. Zum Herausnehmen betätigten Sie die Taste am Schlauch undziehen an thisem.(Abb.3

Ziehen Sie das Anschlusskabel (24) Heraus und schlieben Sie es ans Netz.

Achtung: Die gelbe Markierung am Netzkabel besteht die ideale Länge an. Sobald diese Markierung zu sehen ist,ziehen Sie das Kabelitte nicht weiterhereaus.Auf keinen Fall darfdie rote Markierung übersritten werden, dies konnte irreparable Schaden am Kabeleinzug verursachen.

Betätigten Sie das Start-/Stop-Pedal (7), um den Sauger in Betrieb zunehmen. Zum Ausschalten betätigten Sie das gleiche Pedal. Stellen Sie die Leitung des Saugers beim Einsatzmen mit dem Leistungsregler (5) auf das Minimum. Nach dem Einsatzen können Sie dann gewünschte Leistung regulieren.

Mit dem Leistungsregler (5) kann die Saugleistung gemäß des jeweiligen Bodens auf jeder beliebige Niveau zwischen dem Minimum (Gardinen und empfindliche Gewebe) und dem Maximum (intensive Verschmutzung und harte Böden) eingestellt werden. Außer im Falle einer starken Verschmutzung oder des Saugens empfindlicher Gewebe empfehlen wir die Spareinstellung auf der mittleren Position zwischen MAX und MIN.

Die Saugstärke kann per Hand mit dem manuellen Regler am Griff eingestellt werden (12) (Abb. 4)

Öffnung geschlossen: höhere Saugstarke.
Offene Öffnung: geringere Saugstarke..

Die Bodenbürste (11) hat zwei
Arbeitspositionen je nach Bodenart (Abb. 5):
a) Position für harte Böden
b) Position für Teppiche und Teppichböden

Nach Beenden des Saugvorgangs, schalten Sie diesen aus, unterbrenen Sie den Netzkontakt und betätigten Sie das Pedal des automatischen Kabeleinzugs (4). Achten Sie darauf, dass das Kabel gerade aufgerollt wird, halten Sie notwendigenfalls mit der Hand nach.

Aufbewahren: Um das Gerät aufzubewahren, können Sie es vertikal aufstellen, den Haken des Teleskoprohrs in die Aufnahme am unteren Teil des Saugergehäuses stecken (Abb. 6) oder die Bürste in der Aufnahme auf der Rückseite des Transportgriffs befestigen (Abb. 7). Die Düsten (17) können Sie an der Zubehorhalterung (14) des Teleskoprohrs anbringen.

5. ENTLEEREN DES STAUBBEHALTERS

Der Behalter muss entleert werden, wenn das Anzeigefenster des Filters in roter Farbe erscheint, während der Sauger bei maximaler Leitung arbeitet und die Duse keine Verstopfung aufweist.

Ziehen Sie den Stecker aus dem Stromanschluss und nehmen Sie den Schlauch aus der Saugöffnung. Drücken Sie auf die Sicherheitsverriegelung des Behalters (3) und nehmen Sie den Behalter heraus, indem Sieihn an seinem Griff (2) nach obenziehen. Wichtig: Benutzen Sie diesen Griff nicht zum Transport des Geräts. Betätigten Sie den Verschluss des Gehäuses des Behalters (22), um diesen zu öffnen und zu entleeren.

Entfernen Sie den im Behälter angesammelten Schmutz und schlieben Sie das untere Gehäuse (23), um den Behälter dann wieder in seine Aufnahme zu setzen.

6. REINIGEN UND AUSTAUSCHEN DER FILTER

Unterbrechen Sie den Netzanschluss und gehmen Sie den Schlauch aus der Saugöffnung.

HEPA-Filter (19)

Reinigen Sie den HEPA-Filter, wenn dieser voll ist.
Tauschen Sie den Filter aus, wenn Sie feststellen, dass die Saugkraft spürbar nachgelassen hat. Es ist ratsam, den HEPA-Filter mindestens ein Mal pro Jahr zu reinigen.
Achtung: Benutzen Sie den Sauger nicht ohne HEPA-Filter, das können zu Schäden am Motor führen.

Reinigen oder Austauschen des HEPA- Filters:

1. Nehmen Sie den Staubbehälter Heraus, wie im Abschnitt "Entleeren des Staubbehalters" beschrieben.
2. Drehen Sie das Gehäuse, bis es sich offnet (Abb. 8).
3. Nehmen Sie den oberen Teil des Gehäuses und den Filter hersa.
4. Entfernen Sie das Schutznetz des Filters (20), indem Sie es nach untenziehen.
5. Drehen Sie den HEPA-Luftfilter, bis Sieihn aus dem Gehäusenehmen konnen.
6. Reinigen Sie die Halterung und den HEPA-Luftfilter mit lauwarmem Wasser und trocknen Sie die Halterung und den HEPA-Filter gründlich.
7. Setzen Sie dann die einzelnen Elemente wieder zusammen.

Um die Lebensdauer des HEPA-Filters zu verlangern, wird dieser durch ein Netz geschützt, dass große Staubpartikel filtert. Reinigen Sie das Netz regelmäßig, falls nötig, mit einer weichen Bürste. Achten Sie daraufuf, dass es nicht freiBt. Sie konnen es auch in lauwarmem Wasser reinigen. Vor dem erneuten Einsetzen muss es vollkommen trocken sein.

Luftausgangsfilter (8)

Dieser Filter filtert die austretende Luft. Umihn zu wechseln, entfernen Sie den Rost, der den Filter halt. Tauschen Sie den Filter immer dann aus, wenn Sie auch den HEPA-Filter wechseln.(Abb. 9).

7. REINIGEN

Bevor Sie das Gerät reinigen, unterbrenen Sie unbedingt den Netzanschluss. Der Sauger und die Zubehörteile konnen mit einem feuchten Tuch gereinigt werden. Benutzen Sie keine Lose- oder Scheuermittel zum Reinigen.

TAUCHEN SIE DAS GERAT NICTT IN
WASSER ODER ANDERE
FLUSSIGKEITEN.

8. INFORMATION ZUR ORDNUNGSGEMÄSSEN ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER ALTGERÄTE

Am Ende seinerutzzeit dar
das Produkt NICHT
zusammen mit dem
Hausmull beseitigt werden.
Es kann zu den eigens von
den ortlichen Behörden
eingerichteten Sammelstellen

oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine nicht vorschfristmäßige Entsorgung bedingt sind. Zudem ermögt sie die Wiederverwertung der Bestandteile des Gerätes, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zum Unterstreichen der Verpflichtung zur Mitwirkung bei der getrennten Entsorgung ist auf dem Produkt ein Hinweisssymbol dafür angebracht, dass diese Produkt nicht in üblichen Hausmüllcontainn entsorgt werden damit.

Für weitere Informationen wenden Sie sichitte an die ortliche Verwaltung oder an denHändler, bei dem Sie das Produkt erworben haben.
