Marca	FAGOR
Modelo	VCE-506
Tipo de producto	Aspirador trineo
Potencia nominal	2000 W
Tensión / Frecuencia	230 V ~ 50 Hz
Filtro principal	Filtro HEPA lavable
Filtro de salida de aire	Filtro de salida de aire reemplazable
Capacidad del depósito	Aprox. 2 L (estimación)
Longitud del cable	Aprox. 6 m (estimación)
Accesorios incluidos	Cepillo para suelos, cepillo para parquet, 2 boquillas, tubo telescópico, manguera flexible
Ajuste de potencia	Rueda en el cuerpo: MIN (telas delicadas) a MAX (suelos duros) + ajuste manual en el mango
Sistema de enrollado del cable	Pedal de enrollado automático
Indicador de saturación del filtro	Luz roja en el depósito
Seguridad	Bloqueo de seguridad del depósito, parada automática en caso de sobrecalentamiento (no especificado pero probable)
Mantenimiento	Limpieza del filtro HEPA con agua tibia, cambio recomendado una vez al año
Nivel de ruido	Aprox. 78 dB (estimación)
Peso	Aprox. 5 kg (estimación)

Preguntas frecuentes - VCE-506 FAGOR

¿Cómo vaciar el depósito del aspirador FAGOR VCE-506?

Desconecte el aparato y retire la manguera flexible. Presione el bloqueo de seguridad del depósito (3) y tire del asa (2) hacia arriba para retirar el depósito. Presione el bloqueo de la carcasa inferior (22) para abrir el depósito y vacíe la suciedad. Cierre la carcasa y vuelva a colocar el depósito en su lugar.

¿Cómo limpiar el filtro HEPA?

Desconecte el aspirador y retire el depósito. Abra la carcasa del depósito girándola. Retire la rejilla de protección del filtro (20) y saque el filtro HEPA. Límpielo con agua tibia, séquelo bien y luego vuelva a montar todo en orden inverso.

¿Con qué frecuencia cambiar el filtro HEPA?

Se recomienda cambiar el filtro HEPA al menos una vez al año, o antes si la potencia de aspiración disminuye notablemente.

¿Cómo ajustar la potencia de aspiración?

Utilice la rueda de ajuste de potencia (5) en el cuerpo del aspirador: posición MIN para telas delicadas, MAX para suelos duros. También puede ajustar la fuerza manualmente mediante el control deslizante en el mango (12).

¿Qué hacer si el aspirador no enciende?

Verifique que el enchufe de pared funcione y que el cable esté correctamente conectado. Asegúrese de que el pedal de encendido/apagado (7) esté presionado. Si el problema persiste, contacte con un servicio técnico autorizado.

¿Cómo usar el cepillo para suelos duros y alfombras?

El cepillo (15) tiene dos posiciones: para suelos duros (posición a) y para alfombras/moquetas (posición b). Ajústelo según el revestimiento para una eficacia óptima.

¿Cómo enrollar el cable de alimentación?

Después de usar, desconecte el aspirador, luego presione el pedal de enrollado automático (4) mientras guía el cable con la mano para que se enrolle correctamente.

¿Puedo aspirar líquidos con este aspirador?

No, este aspirador está diseñado solo para polvo y suciedad seca. No aspire nunca líquidos ni materiales húmedos, ya que dañaría el aparato.

¿Cómo guardar el aspirador?

Guárdelo en posición vertical insertando el gancho del tubo telescópico en los alojamientos debajo del aspirador (Fig. 6) o colgando el cepillo en la parte trasera del asa de transporte (Fig. 7). Las boquillas se guardan en el soporte de accesorios (14).

¿Qué significa la luz roja en el depósito?

La luz roja se enciende cuando el filtro está saturado. Vacíe el depósito y limpie el filtro HEPA. Si la luz permanece encendida, reemplace el filtro.

MANUAL DE USUARIO VCE-506 FAGOR

El fabricante se reserva los derechos de modificar los modelos descritos en este Manual de Instrucciones.

N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA

FAGOR

ES - MANUAL DE INSTRUCCIONES

PT - MANUAL DE INSTRUÇÕES

EN - INSTRUCTIONS FOR USE

FR - MANUEL D'UTILISATION

N.I.F. F-20.020.517 - B°. San Andrés, n° 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA

FAGOR

Fig. 2 Abb. 2 Eik. 2 2. Ábra Obr. 2 Rys 2 Фиг. 2 Рис. 2 1 2

Fig. 3 Abb. 3 Eik. 3 3. Ábra Obr. 3 Rys 3 Фиг. 3 Рис.3

Fig. 4 Abb. 4 Eik. 4 4. Abra Obr. 4 Rys 4 Фиг. 4 Рис. 4

A Fig. 5 5. Abra Abb. 5 Obr. 5 Eik. 5 Rys 5 Фиг. 5 Рис. 5 B

Fig. 6 6. Ábra Abb. 6 Obr. 6 Eik. 6 Rys 6 Фиг. 6 Рис.6

Fig. 7 7. Ábra Abb. 7 Obr. 7 Eik. 7 Rys 7 Фиг. 7 Рис. 7

Fig. 8 8. Ábra Abb.8 Obr.8 Eik.8 Rys 8 Фиг.8 Рис.8

Fig. 9 9. Ábra Abb. 9 Obr. 9 Eik. 9 Rys 9 Фиг. 9 Рис. 9

18 19 20 21 22 23 12 11 13 14 5 6 24 4 3 8 9 10 1 Fig.1 Abb.1 Eik.1 1. Ábra Obr.1 Rys 1 Фиг.1 Рис. 1 15 16 17

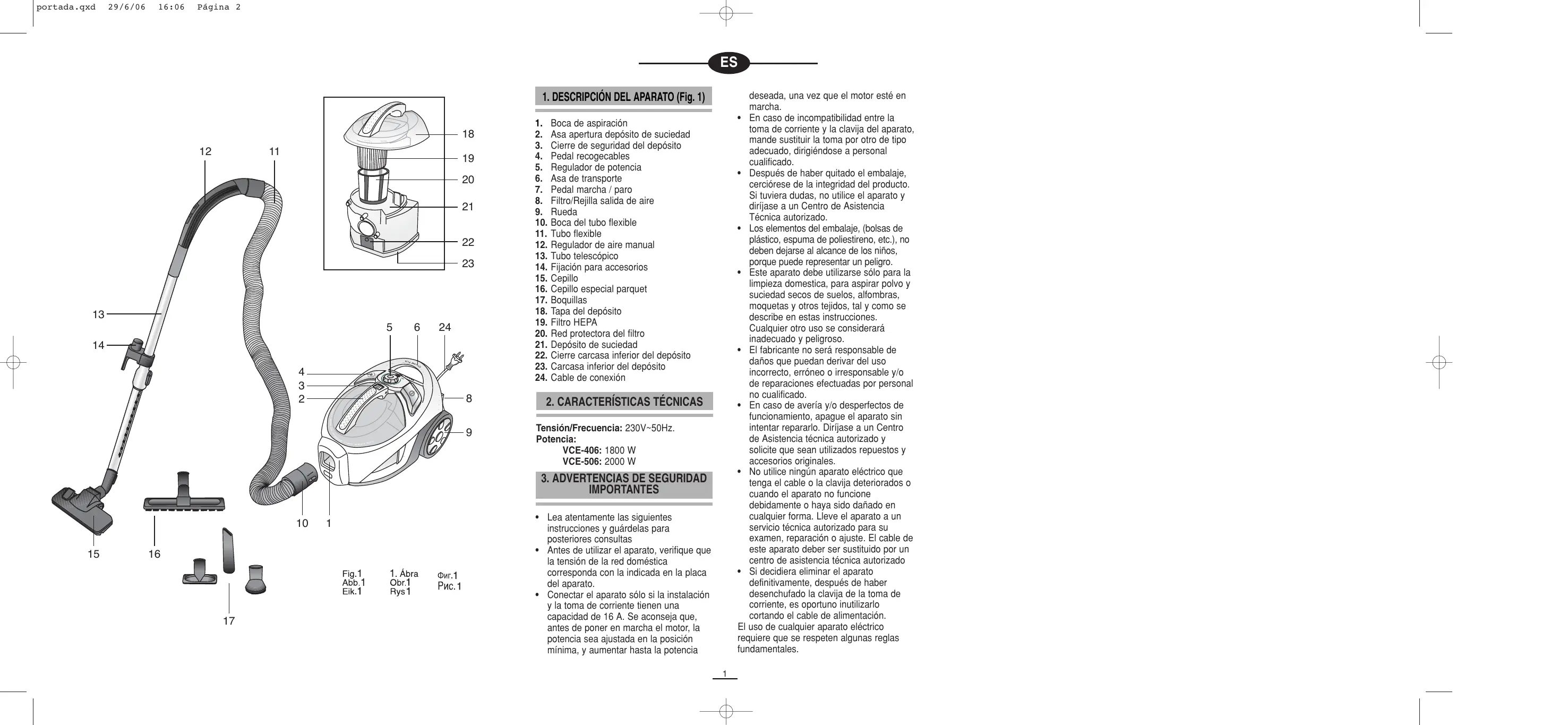

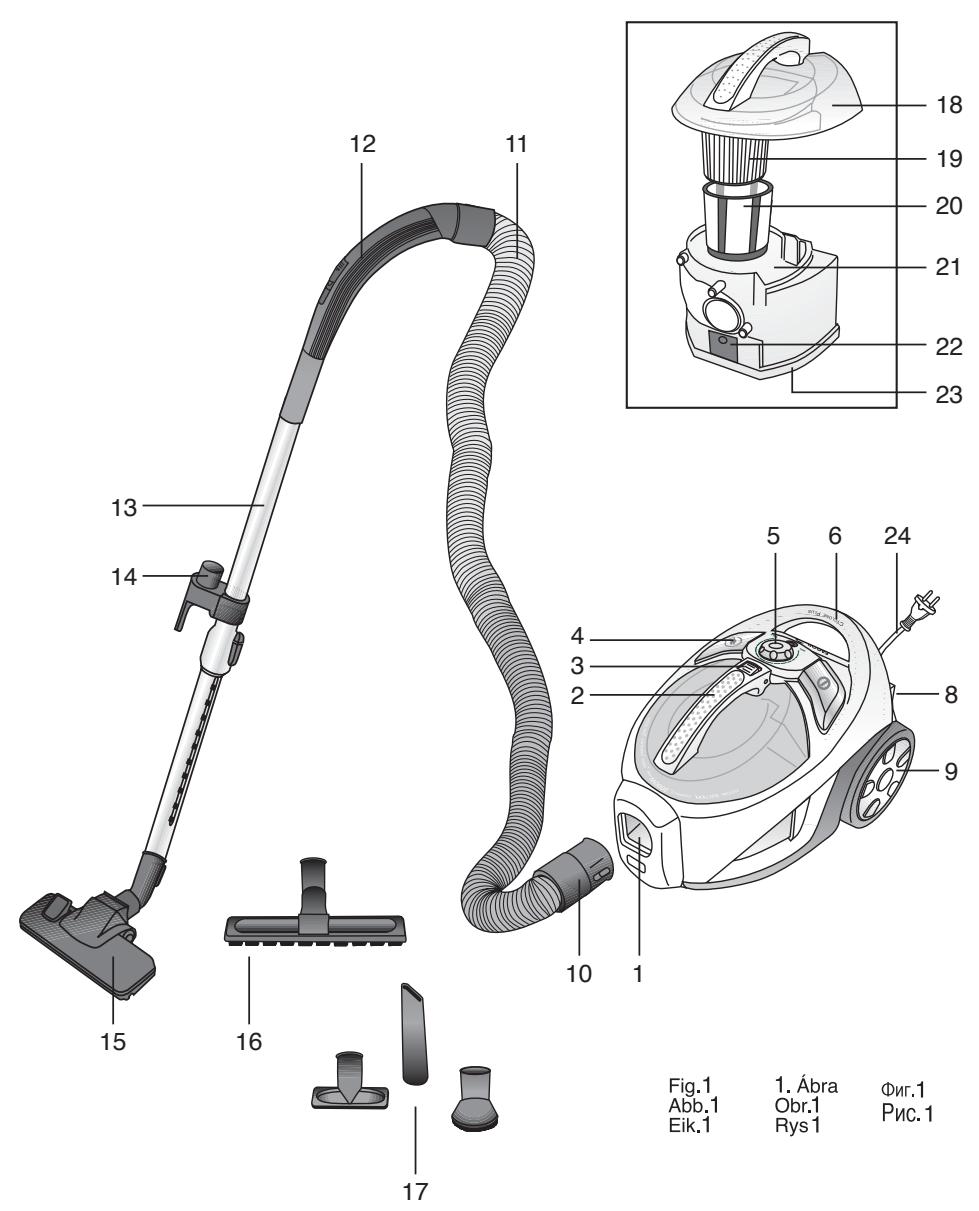

1. DESCRIPCIÓN DEL APARATO (Fig. 1)

1. Boca de aspiración
2. Asa apertura depósito de suciedad
3. Cierre de seguridad del depósito
4. Pedal recogecables
5. Regulador de potencia
6. Asa de transporte
7. Pedal marcha / paro
8. Filtro/Rejilla salida de aire
9. Rueda
10. Boca del tubo flexible
11. Tubo flexible
12. Regulador de aire manual
13. Tubo telescópico
14. Fijación para accesorios
15. Cepillo
16. Cepillo especial parquet
17. Boquillas
18. Tapa del depósito
19. Filtro HEPA
20. Red protectora del filtro
21. Depósito de suciedad
22. Cierre carcasa inferior del depósito
23. Carcasa inferior del depósito
24. Cable de conexión

2. CARACTERÍSTICAS TÉCNICAS

Tensión/Frecuencia: 230V\~50Hz.

Potencia:

VCE-406: 1800 W

VCE-506: 2000 W

3. ADVERTENCIAS DE SEGURIDAD IMPORTANTES

• Lea atentamente las siguientes instrucciones y guárdelas para posteriores consultas
• Antes de utilizar el aparato, verifique que la tensión de la red doméstica corresponda con la indicada en la placa del aparato.
• Conectar el aparato sólo si la instalación y la toma de corriente tienen una capacidad de 16 A. Se aconseja que, antes de poner en marcha el motor, la potencia sea ajustada en la posición mínima, y aumentar hasta la potencia

deseada, una vez que el motor esté en marcha.

• En caso de incompatibilidad entre la toma de corriente y la clavija del aparato, mande sustituir la toma por otro de tipo adecuado, dirigiéndose a personal cualificado.
• Después de haber quitado el embalaje, cerciórese de la integridad del producto. Si tuviera dudas, no utilice el aparato y diríjase a un Centro de Asistencia Técnica autorizado.

- Los elementos del embalaje, (bolsas de plástico, espuma de poliestireno, etc.), no deben dejarse al alcance de los niños, porque puede representar un peligro.

- Este aparato debe utilizarse sólo para la limpieza domestica, para aspirar polvo y suciedad secos de suelos, alfombras, moquetas y otros tejidos, tal y como se describe en estas instrucciones. Cualquier otro uso se considerará inadecuado y peligroso.

- El fabricante no será responsable de daños que puedan derivar del uso incorrecto, erróneo o irresponsable y/o de reparaciones efectuadas por personal no cualificado.

- En caso de avería y/o desperfectos de funcionamiento, apague el aparato sin intentar repararlo. Diríjase a un Centro de Asistencia técnica autorizado y solicite que sean utilizados repuestos y accesorios originales.

- No utilice ningún aparato eléctrico que tenga el cable o la clavija deteriorados o cuando el aparato no funcione debidamente o haya sido dañado en cualquier forma. Lleve el aparato a un servicio técnica autorizado para su examen, reparación o ajuste. El cable de este aparato deber ser sustituido por un centro de asistencia técnica autorizado

- Si decidiera eliminar el aparato definitivamente, después de haber desenchufado la clavija de la toma de corriente, es oportuno inutilizarlo cortando el cable de alimentación.

El uso de cualquier aparato eléctrico requiere que se respeten algunas reglas fundamentales.

En especial

• No sumerja el aparato en agua
• No toque la clavija ni la aspiradora con las manos o los pies mojados.
• Al desconectar la clavija nunca tire del cable.
• Desconecte el aparato de la red, cuando vaya a proceder al cambio de filtros, cuando vaya a limpiarlo y cuando no lo vaya a utilizar.
• No utilice su aspiradora en la calle, ni en superficies mojadas, ni recoja basura mojada o húmeda.
• No recoja líquidos inflamables tales como fluidos para limpieza, gasolina, etc., o sus vapores.
• No recoja objetos duros, puntiagudos, o demasiado grandes, ni cerillas, cenizas calientes, colillas de cigarros, ni materiales similares.
• No deje que los niños o discapacitados manipulen el aparato.
• No deje el aparato al lado de hornos, estufas o radiadores calientes.
• No desplace el aparato tirando del cable o del tubo flexible. Utilice el asa de transporte.
• No utilice la aspiradora sin sus filtros.
• Reemplace los filtros al recoger polvo fino o al limpiar alfombras nuevas.
• No aspire polvo muy fino como cemento, arena muy fina, harina etc.
• No utilice el aparato si tiene alguna obstrucción en las vías de aspiración, ya que puede sobrecalentar peligrosamente el motor.

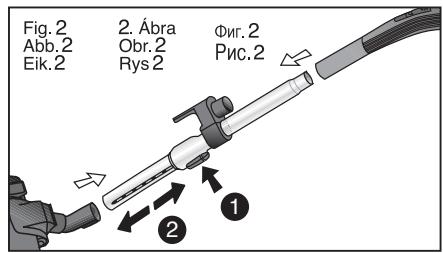

Para sacar el tubo telescópico (13) hasta la longitud que desee, empuje el pestillo hacia delante, a continuación encaje en él el cepillo (15), el cepillo para parquet (16) o una de las boquillas (17) e introduzca el tubo flexible (11) en el otro extremo del tubo telescópico. (Fig. 2)

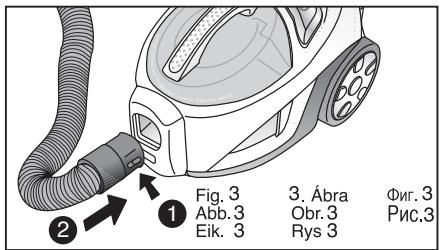

Introduzca el tubo flexible en la boca de aspiración (1), haciendo coincidir la boca del tubo (10) con la boca de aspiración, hasta que quede fijo. Para soltarlo, presione sobre el botón del tubo flexible y tire. (Fig. 3)

Tire del cable de conexión (24), y conéctelo a la red.

Atención: Una marca amarilla en el cable de alimentación indica la longitud ideal. No debe tirar más del cable cuando esta marca esté a la vista, y nunca deberá superar la marca roja, ya que podría provocar daños irreparables al recogecables.

Pulse el pedal marcha-paro (7), para poner la aspiradora en funcionamiento. Cuando quiera pararlo, pulse de nuevo el mismo pedal. Antes de poner en marcha el aspirador, regule la potencia al mínimo mediante el regulador de potencia (5), y seleccione después la potencia que desee.

Por medio del regulador de potencia (5), puede regular la potencia de aspiración según el tipo de suelo, en cualquier punto entre la posición Mínima, que se debe utilizar para cortinas y tejidos delicados, hasta la posición Máxima, para suciedad intensa y suelos duros. En general, excepto en casos suciedad extrema o aspiración a tejidos delicados, aconsejamos el uso del aspirador en la posición de ahorro intermedia entre la posición MAX y MIN.

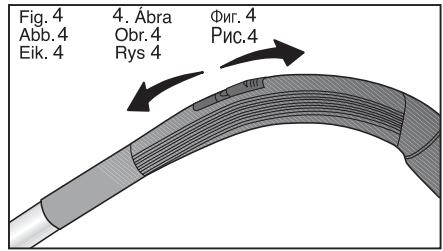

La fuerza de aspiración se puede regular manualmente desde la empuñadura mediante el regulador manual (12) (Fig. 4)

Ventana cerrada: mayo fuerza de aspiración.

Ventana abierta: menor fuerza de aspiración.

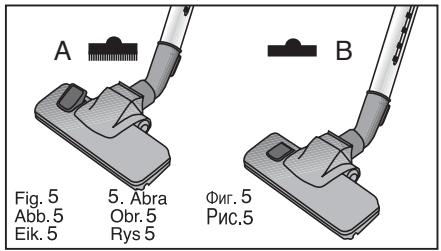

El cepillo para suelos (11), tiene dos posiciones de trabajo según el tipo de suelos (Fig. 5):

a) Posición para suelos duros
b) Posición para alfombras y moquetas

Cuando haya terminado la utilización con el aspirador, párelo, desconéctelo y pise el pedal de recogida automática del cable (4).

Procure que el cable se enrolle derecho, ayudándolo con la mano si es preciso.

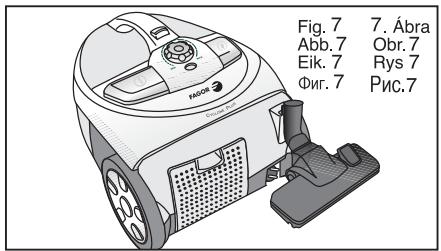

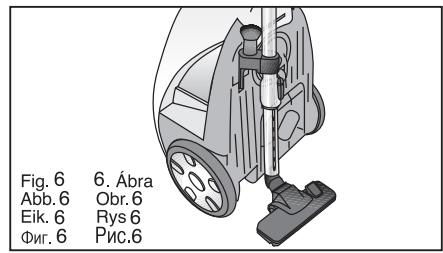

Almacenamiento: Para guardar el aparato, puede colocarlo en posición vertical, introduciendo el enganche del tubo telescópico en el alojamiento situado en la

parte inferior del aspirador (Fig. 6) o enganchando el cepillo en el alojamiento de la parte posterior del asa de transporte (Fig. 7) Las boquillas (17) las puede guardar en la fijación para accesorios (14) del tubo telescópico.

5. VACIADO DEL DEPÓSITO

El depósito se debe vaciar si la ventana del indicador del filtro se pone roja cuando la aspiradora está funcionando a máxima potencia y la boquilla está totalmente libre.

Desenchufe el aparato y quite el tubo flexible de la boca de aspiración. Pulse el cierre de seguridad del depósito (3) y saque el depósito tirando de su asa (2) hacia arriba. Importante: No utilice esta asa para el transporte del aparato Presione el cierre de la carcasa del depósito (22) para abrir el depósito y vaciarlo. Limpie la suciedad acumulada en el depósito y cierre la carcasa inferior (23), volviendo a colocar el depósito en su sitio.

6. LIMPIEZA Y CAMBIO DE FILTROS

Desenchufe el aparato y quite el tubo flexible de la boca de aspiración.

Filtro HEPA (19)

Limpie el filtro HEPA cuando lo encuentre lleno Cambie de filtro cuando note que la fuerza de aspiración ha descendido notablemente. Se aconseja cambiar el filtro HEPA una vez al año como mínimo.

Atención: No haga trabajar al aspirador sin el filtro HEPA porque se puede dañar el motor.

Para limpiar o cambiar el filtro HEPA:

1. Saque el depósito tal y como se explica en el apartado "vaciado del depósito"

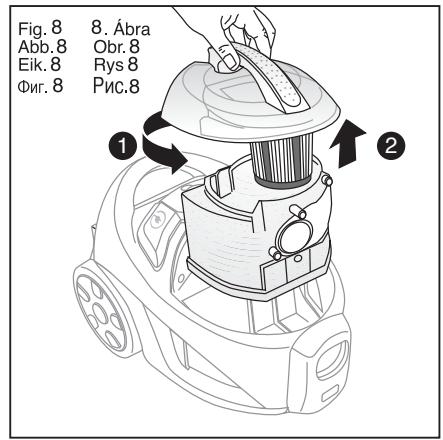

2. Gire la carcasa del depósito hasta que se abra (Fig. 8).

3. Extraiga la parte de arriba de la carcasa y el filtro.

4. Suelte la red protectora del filtro (20) tirando hacia abajo.

5. Gire el filtro de aire HEPA hasta que se suelte de la carcasa.
6. Limpie el soporte y el filtro de aire HEPA con agua tibia y seque el soporte y el filtro HEPA completamente.
7. Vuelva a montar todas las piezas.

Para prolongar la vida del filtro HEPA, éste va protegido por una red que filtra las partículas más grandes de polvo. Limpie la red a menudo ayudándose de un cepillo suave si es necesario y cuidando de no romperla. También puede lavarla en agua templada, cuidando de secarla completamente antes de volverla a montar.

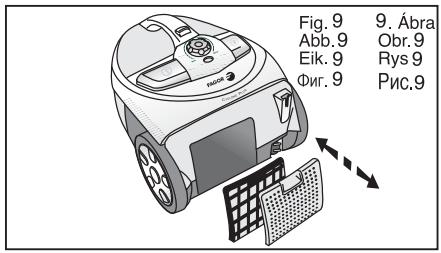

El filtro de salida del aire (8)

Filtrá el aire que sale al exterior. Para cambiarlo, quite la rejilla que lo sujeta y sustitúyalo por otro nuevo al cambiar el filtro HEPA (Fig. 9).

7. LIMPIEZA

Antes de proceder a efectuar cualquier operación de limpieza, desenchufe el aparato. El aspirador y los accesorios, pueden limpiarse con un paño húmedo. No utilice disolventes ni productos abrasivos para su limpieza.

NO SUMERJA EL APARATO EN AGUA NI EN NINGÚN OTRO LIQUIDO.

8. INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los residuos domésticos generales.

Puede entregarse, sin coste

alguno, en centros específicos de recogida, diferenciados por las administraciones

locales, o distribuidores que faciliten este servicio.

Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos.

Para subrayar la obligación de colaborar con una recogida selectiva, en el producto aparece el marcado que se muestra como advertencia de la no utilización de contenedores tradicionales para su eliminación.

Para mas información, ponerse en contacto con la autoridad local o con la tienda donde adquirió el producto.
