VCE-506 - Vysavač FAGOR - Bezplatný návod k obsluze

Značka	FAGOR
Model	VCE-506
Typ produktu	Vysavač s nádobou
Jmenovitý výkon	2000 W
Napětí / Frekvence	230 V ~ 50 Hz
Hlavní filtr	HEPA filtr omyvatelný
Filtr výstupu vzduchu	Vyměnitelný filtr výstupu vzduchu
Kapacita nádoby	Cca 2 L (odhad)
Délka kabelu	Cca 6 m (odhad)
Součástí příslušenství	Kartáč na podlahy, kartáč na parkety, 2 hubice, teleskopická trubka, ohebná hadice
Nastavení výkonu	Kolečko na těle: MIN (jemné tkaniny) až MAX (tvrdé podlahy) + ruční nastavení na rukojeti
Systém navíjení kabelu	Pedál automatického navíjení
Indikátor nasycení filtru	Červená kontrolka na nádobě
Bezpečnost	Bezpečnostní zámek nádoby, automatické vypnutí při přehřátí (nespecifikováno, ale pravděpodobné)
Údržba	Čištění HEPA filtru vlažnou vodou, doporučená výměna jednou ročně
Hlučnost	Cca 78 dB (odhad)
Hmotnost	Cca 5 kg (odhad)

Často kladené otázky - VCE-506 FAGOR

Jak vyprázdnit nádobu vysavače FAGOR VCE-506 ?

Odpojte přístroj a vyjměte ohebnou hadici. Stiskněte bezpečnostní zámek nádoby (3) a vytáhněte rukojeť (2) nahoru, abyste nádobu odstranili. Stiskněte zámek spodního pláště (22) pro otevření nádoby a vysypte nečistoty. Zavřete plášť a vraťte nádobu na místo.

Jak vyčistit HEPA filtr ?

Odpojte vysavač a vyjměte nádobu. Otevřete plášť nádoby otočením. Vyjměte ochrannou mřížku filtru (20) a vyjměte HEPA filtr. Vyčistěte jej vlažnou vodou, důkladně osušte a poté vše smontujte v opačném pořadí.

Jak často měnit HEPA filtr ?

Doporučuje se měnit HEPA filtr alespoň jednou ročně, nebo dříve, pokud se sací výkon znatelně sníží.

Jak nastavit sací výkon ?

Použijte kolečko nastavení výkonu (5) na těle vysavače: poloha MIN pro jemné tkaniny, MAX pro tvrdé podlahy. Můžete také ručně upravit sílu pomocí jezdce na rukojeti (12).

Co dělat, když se vysavač nezapne ?

Zkontrolujte, zda funguje síťová zásuvka a zda je kabel správně zapojen. Ujistěte se, že je pedál zapnutí/vypnutí (7) stisknutý. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak používat kartáč na tvrdé podlahy a koberce ?

Kartáč (15) má dvě polohy: pro tvrdé podlahy (poloha a) a pro koberce (poloha b). Přizpůsobte jej podle povrchu pro optimální účinnost.

Jak navinout napájecí kabel ?

Po použití odpojte vysavač, poté stiskněte pedál automatického navíjení (4) a přitom rukou veďte kabel, aby se správně navinul.

Mohu tímto vysavačem vysávat tekutiny ?

Ne, tento vysavač je určen pouze pro prach a suché nečistoty. Nikdy nevysávejte tekutiny nebo vlhké materiály, poškodilo by to přístroj.

Jak uložit vysavač ?

Uložte jej ve svislé poloze zasunutím háčku teleskopické trubky do drážek pod vysavačem (obr. 6) nebo zavěšením kartáče na zadní stranu přepravní rukojeti (obr. 7). Hubice se ukládají na držák příslušenství (14).

Co znamená červená kontrolka na nádobě ?

Červená kontrolka se rozsvítí, když je filtr nasycený. Vyprázdněte nádobu a vyčistěte HEPA filtr. Pokud kontrolka zůstane svítit, vyměňte filtr.

NÁVOD K OBSLUZE VCE-506 FAGOR

Výrobce si vyhrazuje právo modifikovat modely popsane v tomto uživatelském návodu.

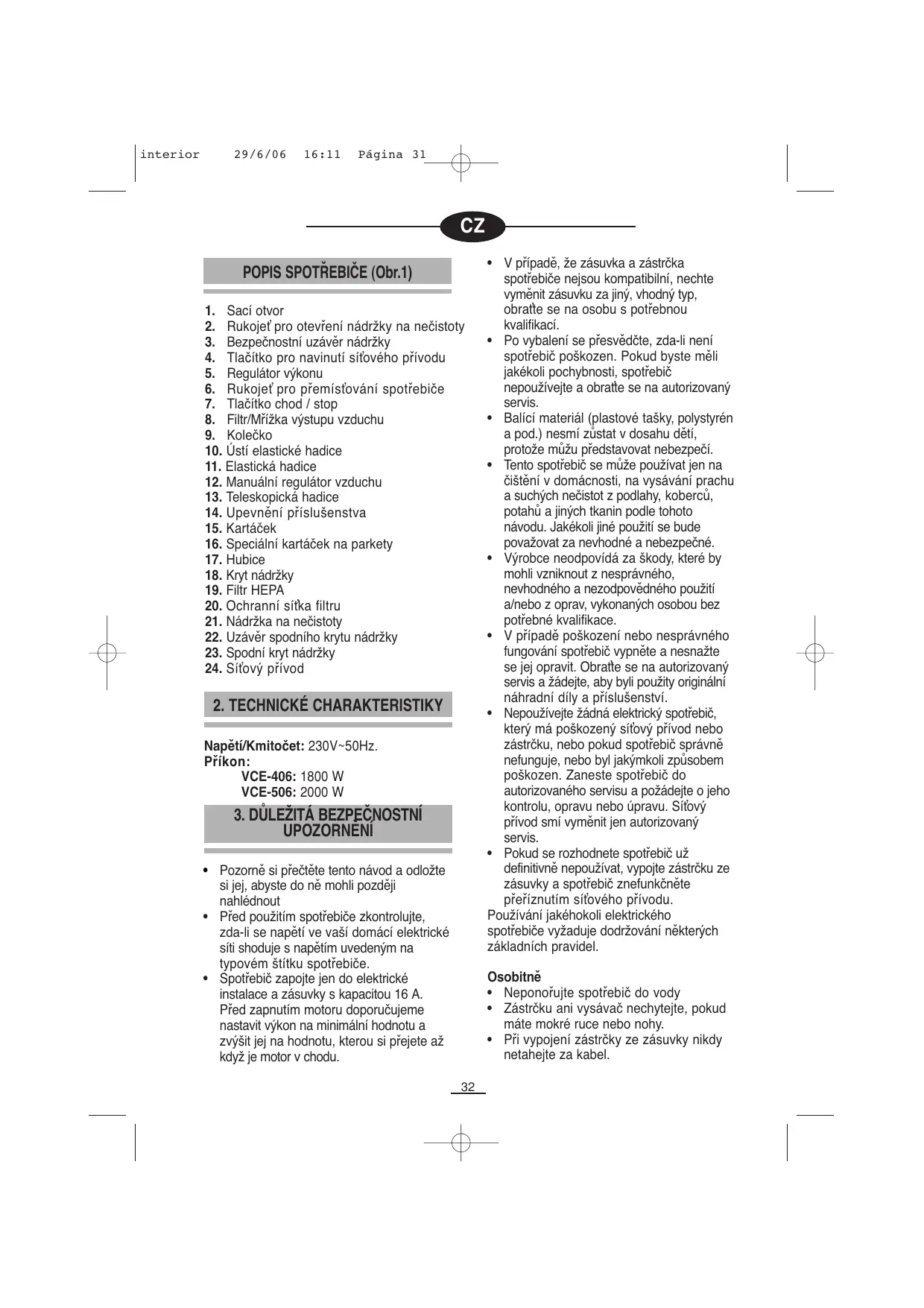

1. Sací otvor
2. Rukojeť pro otevření nádržky na nečistoty
3. Bezpečnostní uzávěr nádržky
4. Tlačítko pro navinutí síťového přívodu
5. Regulátor výkonu
6. Rukojeť pro přemístování spotřebiče
7. Tlačítko chod / stop
8. Filtr/Mřížka výstupu vzduchu
9. Kolečko
10. Ústí elastické hadice
11. Elastická hadice
12. Manuální regulátor vzduchu
13. Teleskopická hadice
14. Upevnění příslušenstva
15. Kartáček
16. Speciální kartáček na parkety
17. Hubice
18. Kryt nádržky
19. Filtr HEPA
20. Ochranní sítka filtru
21. Nádržka na nečistoty
22. Uzávěr spodního krytu nádržky
23. Spodní kryt nádržky
24. Sítový přívod

2. TECHNICKÉ CHARAKTERISTIKY

Napětí/Kmitočet: 230V\~50Hz.

Příkon:

VCE-406: 1800 W

VCE-506: 2000 W

3. DŮLEŽITÁ BEZPĘČNOSTNÍ UPOZORNENÍ

• Pozorně si přečtěte tento návod a odložte si jej, abyste do ně mohli později nahlédnout
• Před použitím spotřebiče zkontrolujte, zda-li se napětí ve vaší domácí elektrické síti shoduje s napětím uvedeným na typovém štítku spotřebiče.

• Spotřebič zapojte jen do elektrické instalace a zásuvky s kapacitou 16 A. Před zapnutím motoru doporučujeme nastavit výkon na minimální hodnotu a zvýšit jej na hodnotu, kterou si přejete až když je motor v chodu.

• V prípadě, že zásuvka a zástrčka spotřebiče nejsou kompatibilní, nechte vyměnit zásuvku za jiný, vhodný typ, obratte se na osobu s potřebnou kvalifikací.

• Po vybalení se přesvědčte, zda-li není spotřebič poškozen. Pokud byste měli jakékoli pochybnosti, spotřebič nepoužívejte a obratte se na autorizovaný servis.
• Balící materiál (plastové tašky, polystyrén a pod.) nesmí zůstat v dosahu dětí, protože můžu představovat nebezpečí.
• Tento spotřebič se může používat jen na čištění v domácnosti, na vysávání prachu a suchých nečistot z podlahy, koberců, potahů a jiných tkanin podle tohoto návodu. Jakékoli jiné použití se bude považovat za nevhodné a nebezpečné.
• Výrobce neodpovídá za škody, které by mohli vzniknout z nesprávného, nevhodného a nezodpovědného použití a/nebo z oprav, vykonaných osobou bez potřebné kvalifikace.
• V případě poškození nebo nesprávného fungování spotřebič vypněte a nesnažte se jej opravit. Obratte se na autorizovaný servis a žádejte, aby byli použity originální náhradní díly a příslušenství.
• Nepoužívejte žádná elektrický spotřebič, který má poškozený síťový přívod nebo zástrčku, nebo pokud spotřebič správně nefunguje, nebo byl jakýmkoli způsobem poškozen. Zaneste spotřebič do autorizovaného servisu a požádejte o jeho kontrolu, opravu nebo úpravu. Síťový přívod smí vyměnit jen autorizovaný servis.
• Pokud se rozhodnete spotřebič už definitivně nepoužívat, vypojte zástrčku ze zásuvky a spotřebič znefunkčněte přeřiznutím síťového přívodu.
  Používání jakéhokoli elektrického spotřebiče vyžaduje dodržování některých základních pravidel.

Osobitně

• Neponořujte spotřebič do vody
• Zástrčku ani vysávač nechytejte, pokud máte mokré ruce nebo nohy.

• Při vypojení zástrčky ze zásuvky nikdy netahejte za kabel.

• Spotřebič vypojte ze sítě když chcete vyměnit filtry, chcete spotřebič vyčistit nebo když jej nebudete používat.

• Vysávač nepoužívejte na ulici, ani na mokré povrchy, ani jím nevysávejte mokré nebo vlhké nečistoty.
• Nevysávejte hořlavé tekutiny, jako čistící prostředky, benzín a pod., ani jejich výpary.
• Nevysávejte tvrdé, špičaté, velmi velké předměty, ani zápalky, horký popel, cigaretové oharky, ani podobné materiály.
• Nedovolte dětem a nesvéprávným osobám manipulovat se spotřebičem
• Nenechávejte spotřebič v blízkosti horkého sporáku, pece nebo radiátoru.
• Nepřemístujte spotřebič tahem za síťový přívod nebo za elastickou hadici. Na přemístování použijte rukojeť.
  • Vysávač nepoužívejte bez filtrů.
• Po vysávaní jemného prachu, nebo po čištění nových koberců filtry vyměňte.
• Nevysávejte moc jemný prach, jako cement, velmi jemný písek, mouku, a pod.
• Spotřebič nepoužívejte pokud má ucpané sací cesty, protože by se mohl nebezpečně přehřát motor.

4. MONTÁŽ A PROVOZ

Abyste mohli vytáhnout teleskopickou trubici (13) na požadovanou délku, potlačte páčku dopředu, potom do ní zasadě kartáček (15), kartáček na parkety (16) nebo jednu z hubic (17) a nasadě elastickou trubici (11) na druhý konec teleskopické trubice. (Obr. 2)

Nasadte elastickou trubici na sací otvor (1) tak, aby ústí trubice (10) zapadlo na sací otvor, točte ústím trubice až dokud nezapadne napevno. Trubici uvolníte stlačením tlačítka na elastické trubici a tahem trubice. (Obr. 3)

Vytáhněte síťový přívod (24) a zapojte jej do sítě.

Pozor: Žlutá značka na síťovém přívodu označuje jeho ideální délku. Pokud je tuto značku vidět, netahejte víc síťový přívod.

Síťový přívod nikdy netahejte pokud už je vidět červenou značku, protože by to mohlo způsobit nenapravitelné škody na navíjení síťového přívodu.

Stlačením tlačítka chod-stop (7) zapnete vysávač. Pokud jej chcete vypnout, opět stlačte to samé tlačítko. Před zapnutím vysávače nastavte výkon na minimum regulátorem výkonu (5), až po zapnutí vysávače nastavte výkon, který si přejete.

Regulátorem výkonu (5) můžete regulovat sací výkon podle typu povrchu od polohy Minimum, která se má používat na záclony a jemné tkaniny, až do polohy Maximum, určené pro silně znečištěné a tvrdé podlahy. Ve všeobecnosti, s výjimkou případů vysávání nadměrného znečištění nebo vysávání jemných tkanin, doporučujeme používat vysávač v šetřící střední poloze mezi MAX a MIN.

Sací sílu můžete manuálně regulovat z rukojeti manuálním regulátorem (12) (Obr. 4) Zvřené okénko: větší sací síla. Otevřené okénko: menší sací síla.

Kartáček na podlahu (11) má dvě pracovní polohy podle typu podlahy (Obr. 5): a) Poloha na tvrdé podlahy b) Poloha na koberce a potahy

Po skončení použití vysávač vypněte, vypojte ze sítě a stlačte tlačítko pro automatické navinutí síťového přívodu (4). Dbejte, aby se síťový přívod navinul rovně, pokud je to potřebné, vedte jej rukou.

Uchovávání: Vysávač můžete odložit ve vertikální poloze, háček teleskopické trubice můžete zaháknout v úložném prostoru ve spodní části vysávače (Obr. 6) nebo můžete zavěsit kartáček do úložného prostoru v zadní části rukojeti sloužící na přemístování spotřebiče (Obr. 7) Hubice (17) můžete uschovat v prostoru pro upevnění příslušenství (14) teleskopické trubice.

5. VYPRÁZDNĚNÍ NÁDRŽKY

Nádržku je potřebné vyprázdnit když se při maximálním výkonu, přičemž sací otvor je úplně volný, okénko indikátoru filtru zabarví červeně.

Vypojte spotřebič a vytáhněte elastickou trubici ze sacího otvoru. Stlačte bezpečnostní pojistku nádržky (3), uchopte nádržku za rukojeť (2) a vytáhněte ji směrem nahoru.

Důležité: Tuto rukojeť nepoužívejte na přemístování spotřebiče

Stlačte uzávěr krytu nádržky (22) abyste nádržku otevřeli a vyprázdněte ji. Očistěte nečistoty, nashromážděné v nádržce a zavřete spodní kryt nádržky (23), umístěte nádržku zpět na místo.

6. ČIŠTĚNÍ A VÝMĚNA FILTRŮ

Vypojte spotřebič a vytáhněte elastickou hadici ze sacího otvoru.

Filtr HEPA (19)

Vyčistěte filtr HEPA když se naplní Když zpozorujete, že sací síla se výrazně snížila, filtr vyměňte. Doporučujeme vyměnit filtr HEPA nejméně jednou ročně.

Pozor: Nezapínejte vysávač bez filtru HEPA, protože se může poškodit motor.

Jak vyčistit a vyměnit filtr HEPA:

1. Vytáhněte nádržku podle popisu v části "vyprázdnění nádržky"
2. Otočte krytem nádržky, až dokud se neotevře (Obr. 8).
3. Vytáhněte vrchní část krytu a filtr.
4. Uvolněte ochranní sítku filtru (20) tahem směrem dolů.
5. Otočte vzduchovým filtrem HEPA až dokud se neuvolní z krytu.
6. Očistěte podstavec a vzduchový filtr HEPA teplou vodou a filtr HEPA nechte úplně vysušit.
7. Namontujte všechny části spět.

Aby se prodloužila životnost filtru HEPA, je chráněn sítkou, která filtruje největší

částečky prachu. Sítku často čistěte, pokud je to potřebné, jemným kartáčkem, dbejte, abyste ji nepoškodili. Také ji můžete umýt v teplé vodě, před namontováním ji nechte úplně vysušit.

Filtr výstupu vzduchu (8)

Filtruje vzduch, který je vyfukován z vysávače. Pokud jej chcete vyměnit, odmontujte mřížku, která jej přidržuje a nahradíte jej při výměně filtru HEPA (Obr. 9) novým filtrem.

7. ČIŠTĚNÍ

Před přistoupením k jakékoli operaci čištění vypojte spotřebič ze sítě. Vysávač a příslušenství můžete očistit vlhkým hadříkem. Na čištění nepoužívejte rozpouštědla, ani abrazivní (drsné) prostředky.

NEPONOŘUJTE SPOTŘEBIČ DO VODY, ANI DO ŽÁDNÉ JINÉ TEKUTINY.

8. INFORMACE, TÝKAJÍCÍ SE SPRÁVNÉHO NAKLÁDÁNÍ S ODPADEM Z ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTREBIČŮ

Po ukončení doby své životnosti nesmí být výrobek odklizen společně s domácím odpadem. Je třeba zabezpečit jeho odevzdání na specializovaná místa sběru tříděného odpadu,

zřizovaných městskou správou anebo prodejcem, který zabezpečuje tuto službu.

Oddělená likvidace elektrospotřebičů je zárukou prevence negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodné nakládání, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin.

Aby jsme zdůraznili povinnost spolupracovat při separovaném sběru, je na výrobku znak, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery.

Další informace vám poskytnou místní orgány, nebo obchod, ve kterém jste výrobek zakoupili.

SK

1. OPIS SPOTREBIČA (Obr. 1)

Nasadte elastickú trubicu na sací otvor (1) tak, aby ústie trubice (10) zapadlo na sací otvor, točte ústím trubice až kým zapadne napevno. Trubicu uvolhíte stlačením tlačidla na elastickej trubici a potiahnutím trubice. (Obr. 3)

a) Poloha na tvrdé podlahy b) Poloha na koberce a potáhy

Po skončení použitia vysávač vypnite, vypojte zo siete a stlačte tlačidlo pre automatické navinutie kábla (4). Dbajte, aby sa kábel navinul rovno, ak je to potrebné, vedte ho rukou.

Vypojte spotrebič a vytiahnite elastickú trubicu zo sacieho otvoru. Stlačte bezpečnostnú poistku nádržky (3), uchopte nádržku za rukovat' (2) a vytiahnite ju smerom nahor. Dôležité: Túto rukovat' nepoužívajte na premiestňovanie spotrebiča Stlačte uzáver krytu nádržky (22) aby ste nádržku otvorili a vyprázdnite ju. Očistite nečistoty, nazhromaždené v nádržke a zatvorte spodný kryt nádržky (23), umiestnite nádržku spät na miesto.

6. ČISTENIE A VÝMENA FILTROV

Vypojte spotrebič a vytiahnite elastickú hadicu zo sacieho otvoru.

Filter HEPA (19)

Vyčistite filter HEPA ked' sa naplní Ked' spozorujete, že sacia sila sa výrazne znížila, filter vymeňte. Odporúčame vymieňat' filter HEPA najmenej raz ročne. Pozor: Nezapínajte vysávač bez filtra HEPA, pretože sa môže poškodit' motor.

Filter výstupu vzduchu (8)
