BEDIENUNGSANLEITUNG MFM-HT205 SONY

Stereo mini jack, 500 mVrms

PC 2

Signal format:

Analog RGB (HD-15D-sub)

Stereo mini jack, 500 mVrms

TV

TV System:

PAL, SECAM (B/G, D/K, L, I)

Channel coverage:

VHF: E2 to E12

UHF: E21 to E69

CATV: S1 to S20

HYPER: S21 to S41

S-Video (4-pin mini DIN)

Y: 1.0 Vp-p, 75-ohm unbalanced, sync negative

C: 0.286 Vp-p (Burst signal), 75 Ω

Composite video (Phono jack)

1.0 Vp-p, 75-ohm unbalanced, sync negative

Video format: NTSC, PAL, SECAM

Audio:

Phono jack (stereo), 500 mVrms

Plug & Play

VESA, DDC2B

Speaker output

Max. 3 W × 2 +5 W

Headphones output

Stereo minijack

Power requirements

Sicherheitsmaßnahmen 5

Lage und Funktion der Teile und Bedienelemente .....7

Installation ....11

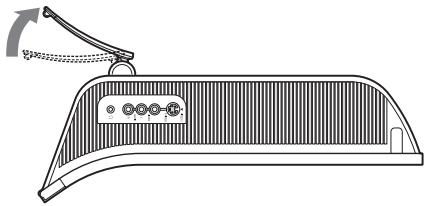

Schritt 1: Verwenden des Ständers ..... 11

Schritt 2: Anschließen der Kabel ..... 11

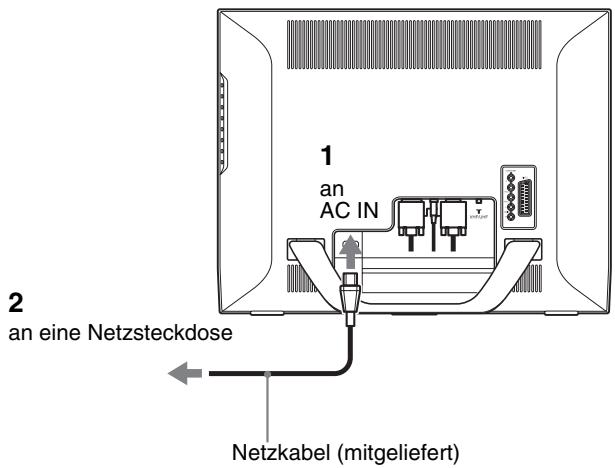

Schritt 3: Anschließen des Netzkabels ..... 15

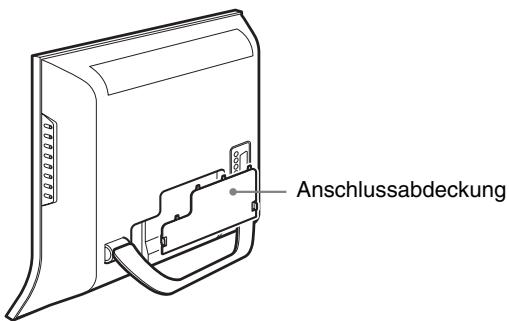

Schritt 4: Anbringen der Anschlussabdeckung ..... 15

Schritt 5: Einschalten des Monitors und der angeschlossenen Geräte ....15

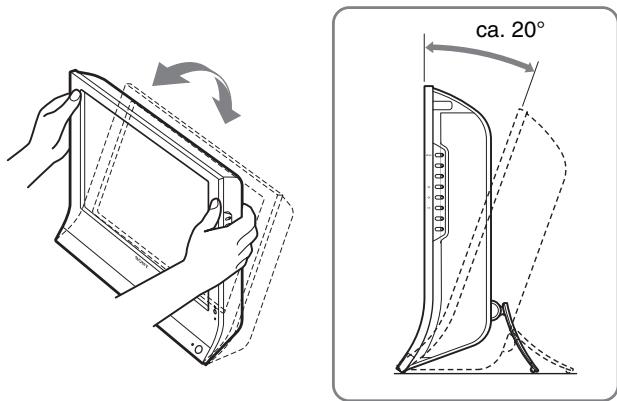

Schritt 6: Einstellen der Neigung ..... 16

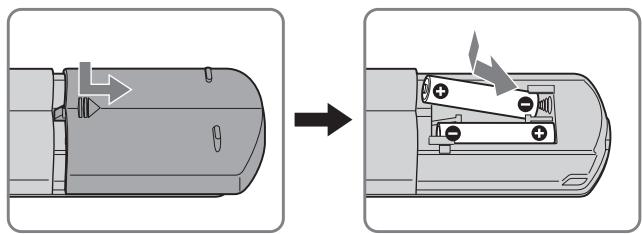

Schritt 7: Einlegen von Batterien in die Fernbedienung ..... 16

Fernsehempfang ....17

Speichern der Fernsehkanäle 17

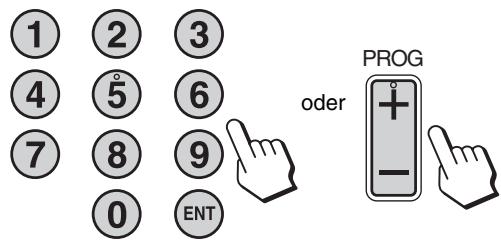

Wechseln des Fernsehkanals 17

Ändern der Reihenfolge der Fernsehkanäle 17

Individuelles Einstellen der Fernsehkanäle 18

Weitere Funktionen 19

Einstellen des Monitors .....20

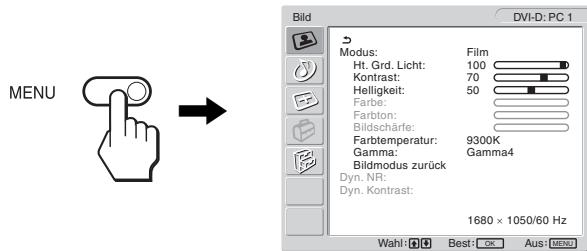

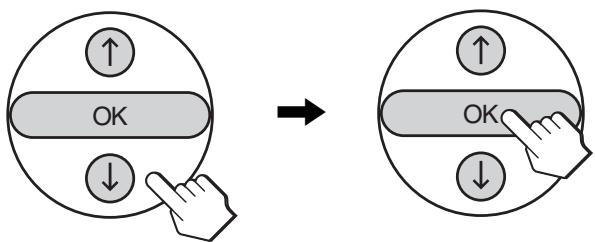

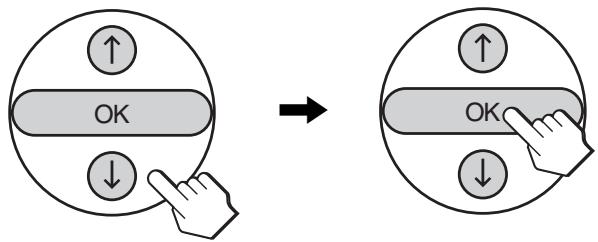

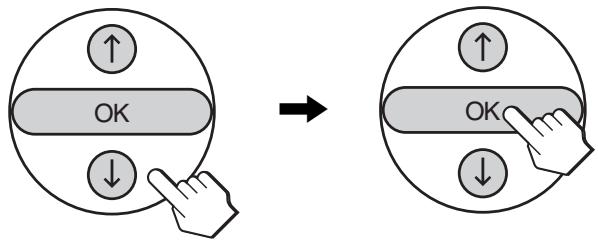

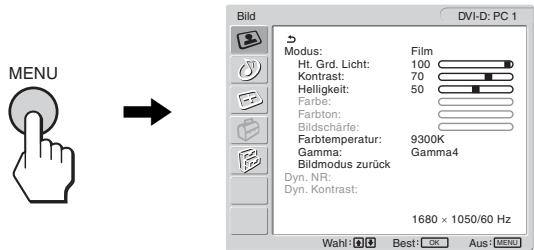

Navigieren in den Menüs 20

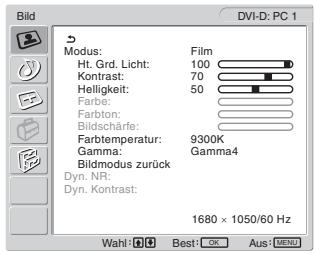

Menü „Bild“ 21

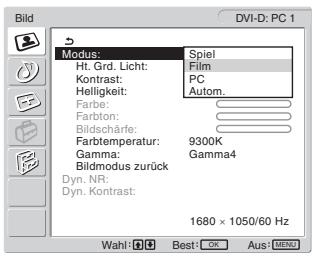

Auswählen des Bildmodus für PC 1/PC 2 ..... 21

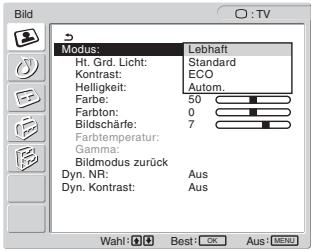

Auswählen des Bildmodus für TV/COMPONENT/VIDEO 1/ VIDEO 2 ....22

Einstellen von „Ht. Grd. Licht“ 22

Einstellen von „Kontrast“ 22

Einstellen von „Helligkeit“ 22

Einstellen von „Farbe“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 23

Einstellen von „Farbton“ (nur für VIDEO 1/VIDEO 2) .....23

Einstellen von „Bildschärfe“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 23

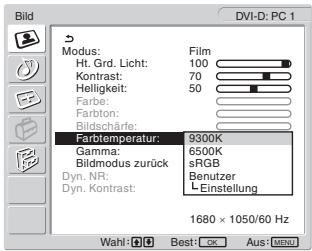

Einstellen von „Farbtemperatur“ (nur für PC 1/PC 2) .....23

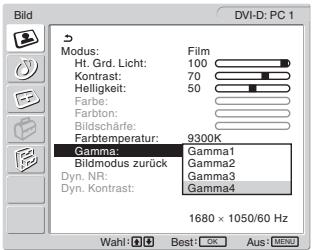

Einstellen von „Gamma“ (nur für PC 1/PC 2) .....24

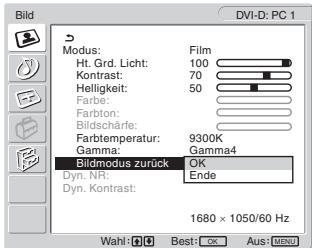

Zurücksetzen des Bildmodus auf die Standardwerte .....24

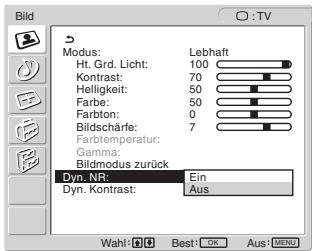

Einstellen von „Dyn. NR“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 24

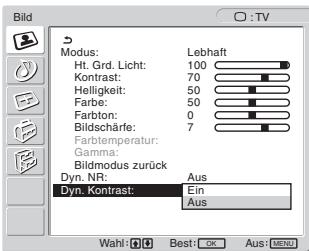

Einstellen von „Dyn. Kontrast“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 25

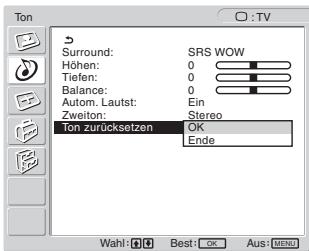

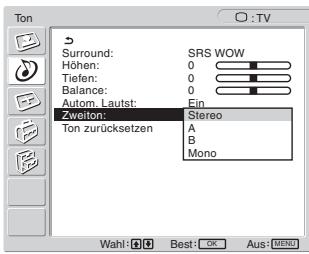

Menu „Ton“ 25

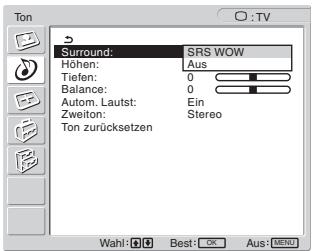

Einstellen von „Surround“ 25

Einstellen von „Höhen“, „Tiefen“ und „Balance“. 26

Einstellen von „Autom. Lautst“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 26

Einstellen von „Zweiton“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) 26

Zurücksetzen aller Toneinstellungen auf die Standardwerte...26

• Macintosh ist ein eingetragenes Markenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.
- Windows® ist ein eingetragenes Markenzeichen der Microsoft Corporation in den USA und anderen Ländern.
• VGA ist ein eingetragenes Markenzeichen der IBM Corporation in den USA.
- VESA und DDC ^TM sind Markenzeichen der Video Electronics Standards Association.
- Adobe und Acrobat sind Markenzeichen von Adobe Systems Incorporated.
- WOW, SRS und das Symbol (●) sind Markenzeichen von SRS Labs, Inc.,
• Die WOW-Technologie wird unter Lizenz von SRS Labs, Inc. verwendet.
- Alle anderen in diesem Handbuch erwähnten Produktnamen können Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer sein.
- Im Handbuch sind die Markenzeichen und eingetragenen Markenzeichen nicht überall ausdrücklich durch „™“ und „®,“ gekennzeichnet.

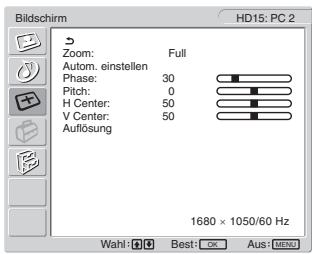

Menü „Bildschirm“ 27

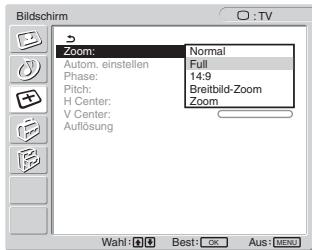

Einstellen von „Zoom“ 27

Automatische Einstellung der Bildqualität (nur für PC 2) ..... 27

Vornehmen einer weiteren automatischen Einstellung der

Bildqualität für das aktuelle Eingangssignal

(„Autom. einstellen“) (nur für PC 2) 27

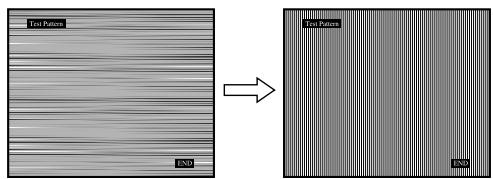

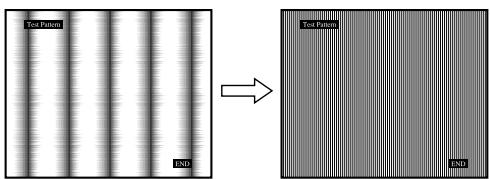

Manuelles Einstellen der Bildschärfe (Phase/Pitch)

(nur für PC 2) 28

Manuelles Einstellen der Bildposition

(H Center /V Center) (nur für PC 2) 28

Manuelles Einstellen der Bildposition

(V Center) (nur für TV/COMPONENT/VIDEO 1/VIDEO 2) ... 29

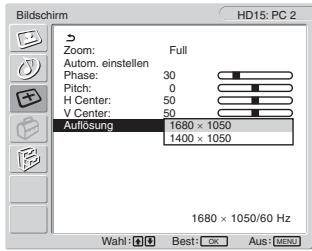

Ändern der Anzeigeauflösung (Auflösung)

(nur für PC 2) 29

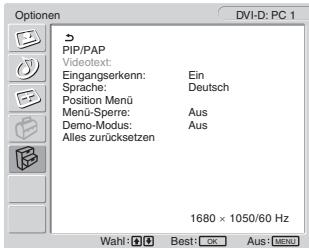

Menu „Optionen“ 29

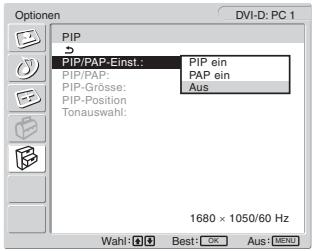

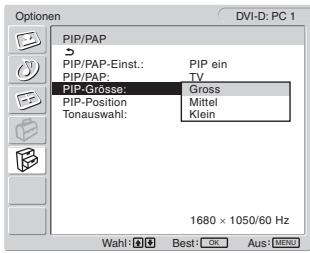

Einstellen von „PIP“ (Picture In Picture - Bild im Bild) oder

„PAP“ (Picture And Picture - Bild und Bild)

(nur für PC 1/PC 2) 29

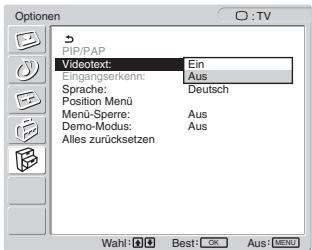

Einstellen von „Videotext“ (nur für TV/VIDEO 1/VIDEO 2) ... 31

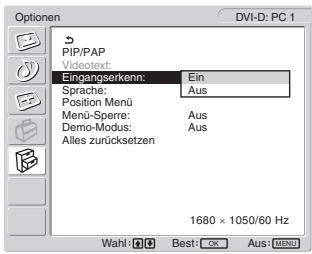

Einstellen von „Eingangserkenn“ (nur für PC 1/PC 2) ..... 31

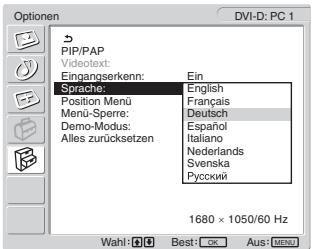

Einstellen von „Sprache“ 32

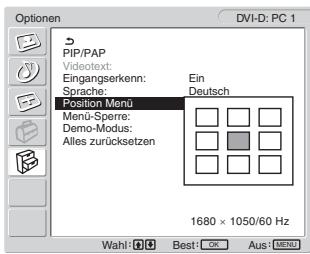

Einstellen von „Position Menü“ 32

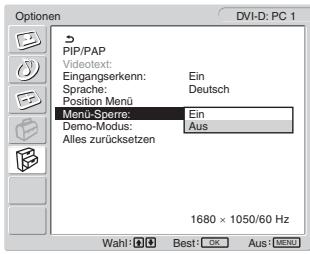

Einstellen von „Menü-Sperre“ 32

Einstellen von „Demo-Modus“ 33

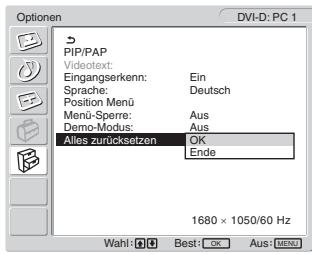

Zurücksetzen auf die Standardwerte 33

Technische Merkmale 34

Einstellen der Lautstärke 34

Die Stromsparfunktion 34

Einstellen des Bildmodus 35

Automatische Helligkeitseinstellung (Lichtsensor) 35

Automatische Einstellung der Bildqualität (nur für PC 2) ..... 35

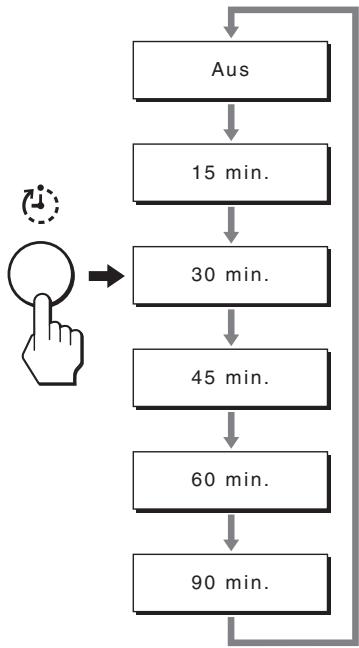

Automatisches Ausschalten des Monitors (nur für TV/

COMPONENT/VIDEO 1/VIDEO 2) 36

Der Videotextdienst (nur für TV/VIDEO 1/VIDEO 2) ..... 36

Störungsbehebung 37

Bildschirmmeldungen 37

Fehlersymptome und Abhilfemaßnahmen 38

Technische Daten 41

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
  • Vor mechanischen Vibrationen oder Stößen.
• Achten Sie darauf, dass die Lüftung nicht blockiert wird. Decken Sie die Lüftungsöffnungen daher nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab.

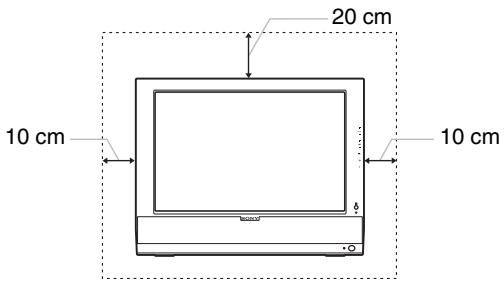

• Lassen Sie ausreichend Platz um das Gerät. Andernfalls ist die Luftzufuhr unzureichend und das Gerät kann sich überhitzen. In diesem Fall besteht Feuergefahr und das Gerät kann beschädigt werden.

20 cm 10 cm 10 cm

• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.

• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

• Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.
• Um Feuergefahr zu vermeiden, halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) vom Gerät fern.
• Stellen Sie das Gerät nicht in der Nähe oder über einem Radiator oder Heizkörper bzw. an einer Stelle auf, an der es direktem Sonnenlicht ausgesetzt ist.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dabei handelt es sich nicht um eine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dabei handelt es sich nicht um eine Fehlfunktion.

Hinweis zu den integrierten Stereolautsprechern

Die Lautsprecher erzeugen ein Magnetfeld. Halten Sie Bänder/ Disketten und andere magnetische Datenträger von den Öffnungen der Lautsprecher fern. Das Magnetfeld der Lautsprecher kann magnetische Datenträger wie Magnetbänder oder Disketten beschädigen.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99%)

Wartung

• Achten Sie darauf, vor dem Reinigen des Monitors das Netzkabel aus der Netzsteckdose zu ziehen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.

• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln, wie zum Beispiel Insektiziden, ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt.

Transport

• Lösen Sie alle Kabel vom Monitor and fassen Sie den LCD-Monitor fest an beiden Seiten. Achten Sie beim Transport darauf, dass der Bildschirm nicht zerkratzt wird. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Entsorgung von gebrauchten Batterien

Entsorgen Sie gebrauchte Batterien aus Umweltschutzgründen gemäß den örtlichen Bestimmungen und Vorschriften.

Montage an der Wand oder einem Montagearm

Wenden Sie sich bitte an qualifizierte Fachleute, wenn Sie den Monitor an der Wand oder einem Montagearm montieren wollen.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

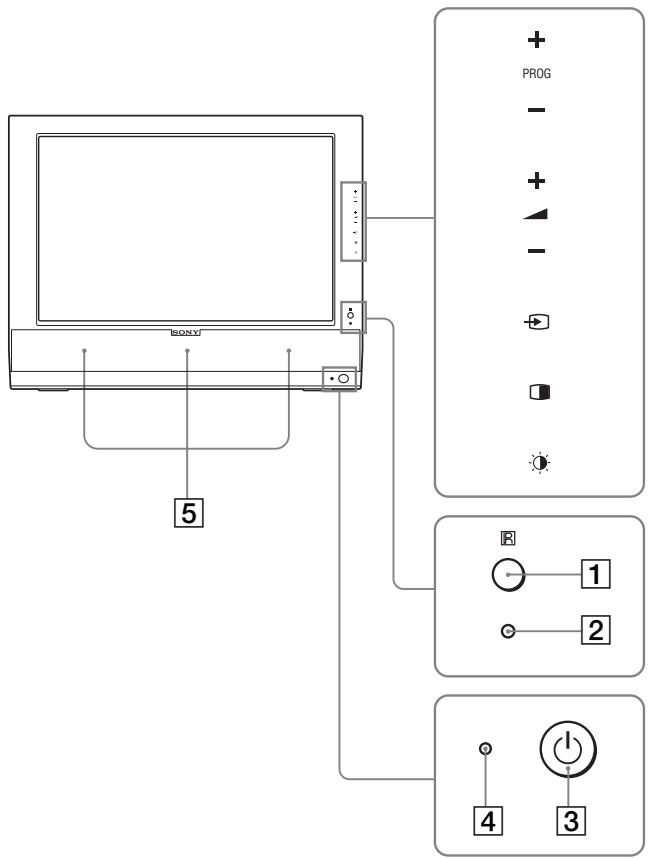

Vorderseite des LCD-Monitors

SONY 5 + PROG - + - + - 1 2 4 3

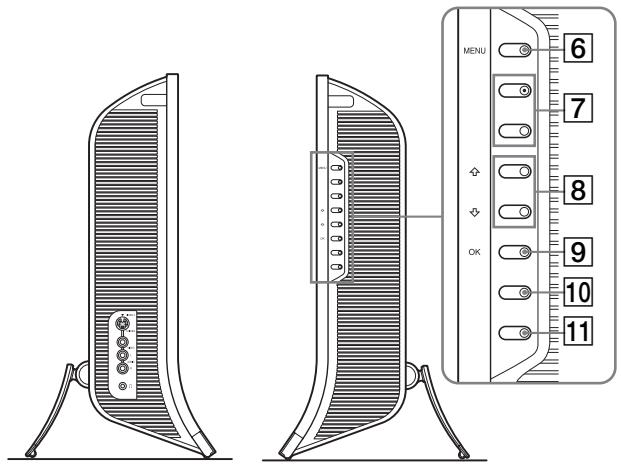

Seitenansicht des LCD-Monitors

MENU 6 7 8 9 10 11

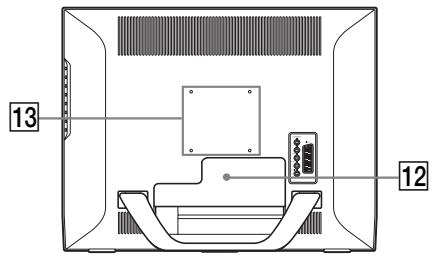

Rückseite des LCD-Monitors

13 12

1 Fernbedienungssensor

Dieser Sensor empfängt das Signal von der Fernbedienung. Decken Sie den Sensor auf keinen Fall mit Papier o. ä. ab.

2 Lichtsensor (Seite 35)

Dieser Sensor misst die Helligkeit der Umgebung. Decken Sie den Sensor auf keinen Fall mit Papier o. ä. ab.

3 Netzschalter ⏻ (Seite 15)

Zum Ein- und Ausschalten des Monitors.

4 Netzanzeige ⏻ (Seite 15, 34)

Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet. Außerdem leuchtet die Netzanzeige rot, wenn sich der Monitor im Bereitschaftsmodus befindet oder der Ausschalt-Timer aktiviert ist.

5 Stereolautsprecher (Seite 34)

Diese Lautsprecher geben Tonsignale aus.

6 Taste MENU (Seite 20)

Zum Ein- und Ausblenden des Menüs.

7 Tasten PROG+/- (Seite 17)

Zum Wechseln des Fernsehkanals.

8 Tasten ↑/↓ und ▲+/- (Lautstärke) (Seite 20, 34)

Zum Auswählen von Menüoptionen bzw. zum Vornehmen von Einstellungen. Außerdem lässt sich damit der Einstellbalken „Lautstärke“ zum Einstellen der Lautstärke aufrufen.

9 Taste → (Eingangswahl)/OK (Seite 15, 20)

Diese Taste hat zwei Funktionen.

Als Taste 📋 dient diese Taste zum Wechseln des Eingangssignals. Zur Auswahl stehen PC 1, PC 2, TV, COMPONENT, VIDEO 1 und VIDEO 2, sofern zwei Computer und zwei Videogeräte angeschlossen sind. Als Taste OK aktiviert diese Taste die Menüoption bzw. die Einstellungen, die mit den Tasten ↑/↓ ausgewählt wurden 8.

10 Taste (Picture in Picture - Bild im Bild/Picture and Picture - Bild und Bild) (Seite 29)

Zum Wechseln der „PIP“- (Bild im Bild) bzw. „PAP“-Einstellung (Bild und Bild).

Mit jedem Tastendruck wechselt die PIP- bzw. PAP-Einstellung folgendermaßen:

PIP ein → PAP ein → Aus → PIP ein...

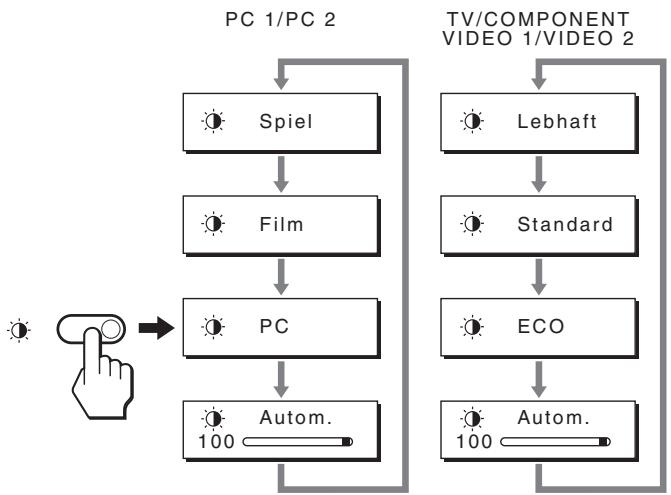

11 Taste ⚙ (Bildmodus) (Seite 35)

Zum Wechseln des Bildmodus.

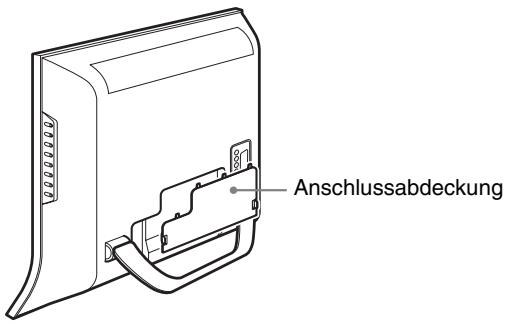

12 Anschlussabdeckung (Seite 11)

Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen wollen.

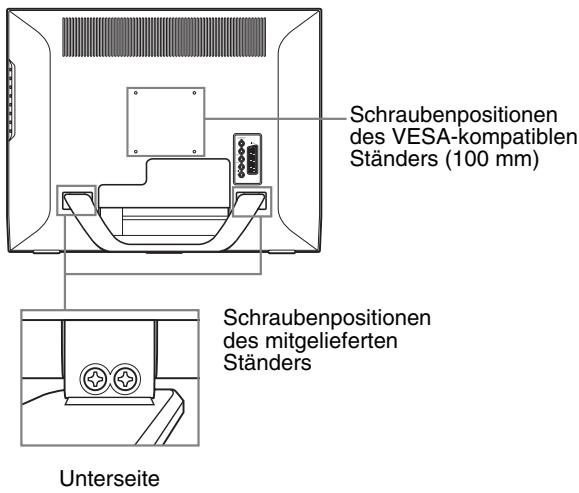

13 Schraubenpositionen für VESA-kompatiblen Montagearm oder Ständer (Seite 11)

Zum Anbringen eines VESA-kompatiblen Montagearms oder Ständers.

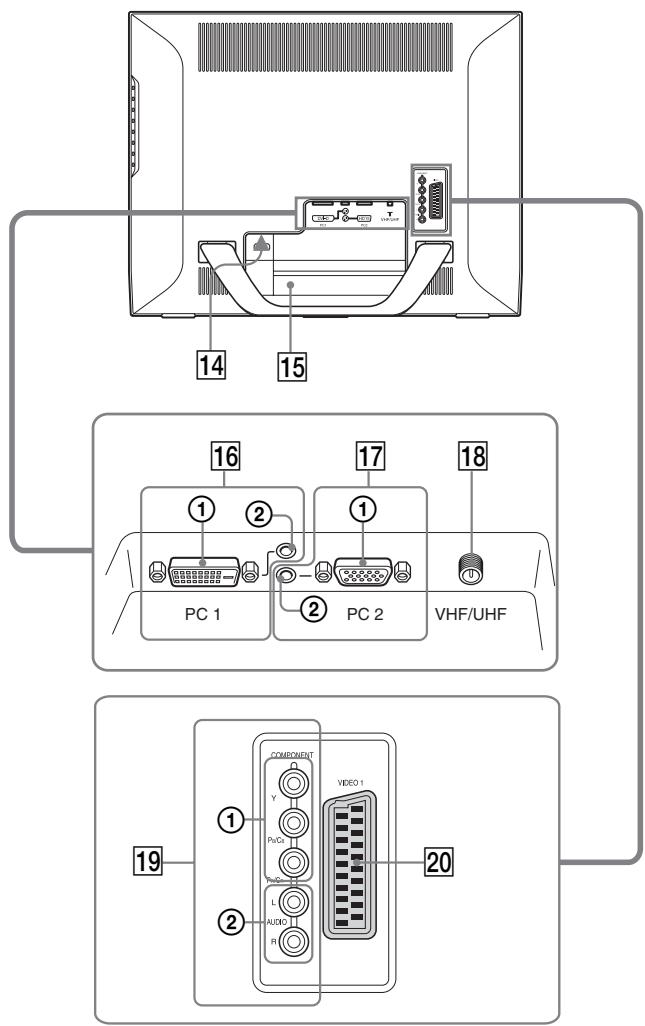

Rückseite des LCD-Monitors

14 15 16 17 18 PC 1 PC 2 VHF/UHF 19 COMPONENT VIDEO 1 Y PUD L AUDIO R 20

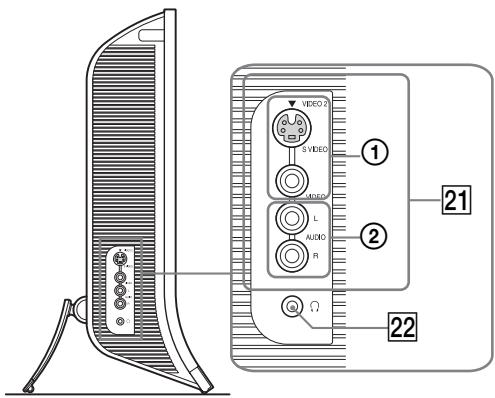

Seitenansicht des LCD-Monitors

VIDEO 2 S VIDEO AUDIO L AUDIO R Ω ① ② 21 22

14 Anschluss AC IN (Seite 15)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

15 Aussparung für die Sicherheitssperre

Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht. Micro Saver Security-System ist ein Markenzeichen von Kensington.

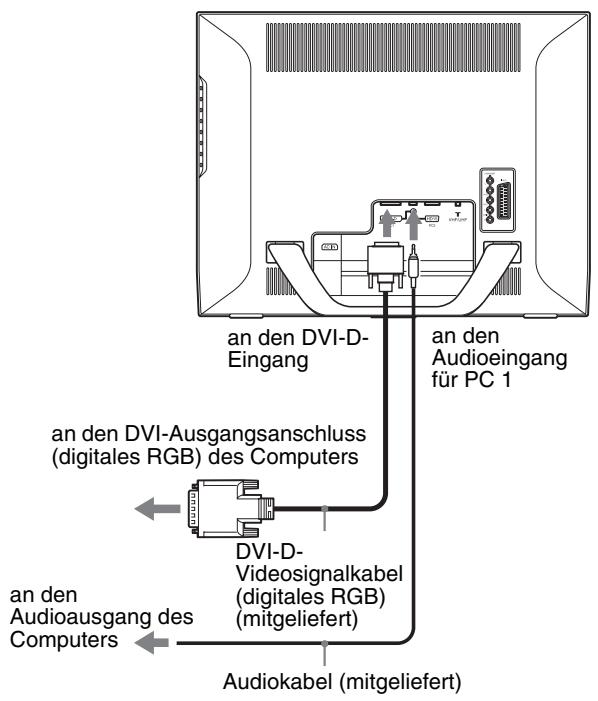

16 PC 1-Anschlüsse

① DVI-D-Eingangsanschluss (digitales RGB) für PC 1 (Seite 12)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

② Audioeingangsbuchse für PC 1 (Seite 12)

Über diese Buchse werden Tonsignale eingespeist, wenn der Monitor an den Audioausgang eines Computers oder eines anderen Geräts angeschlossen ist, der bzw. das an PC 1 angeschlossen ist.

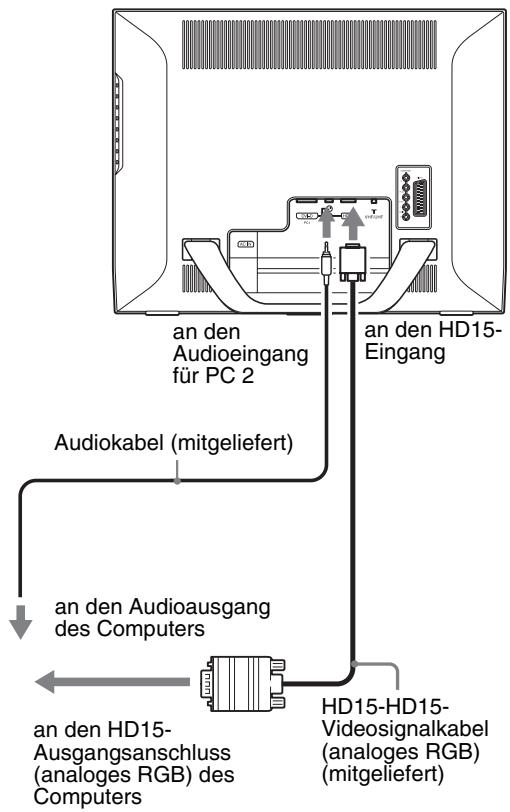

17 PC 2-Anschlüsse

① HD15-Eingangsanschluss (analoges RGB) für PC 2 (Seite 12)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

② Audioeingangsbuchse für PC 2 (Seite 12)

Über diese Buchse werden Tonsignale eingespeist, wenn der Monitor an den Audioausgang eines Computers oder eines anderen Geräts angeschlossen ist, der bzw. das an PC 2 angeschlossen ist.

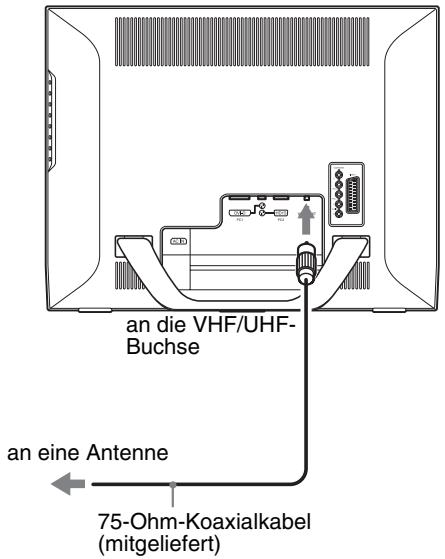

18 VHF/UHF-Buchse (Seite 14)

Über diese Buchse wird das Signal von einer Antenne eingespeist.

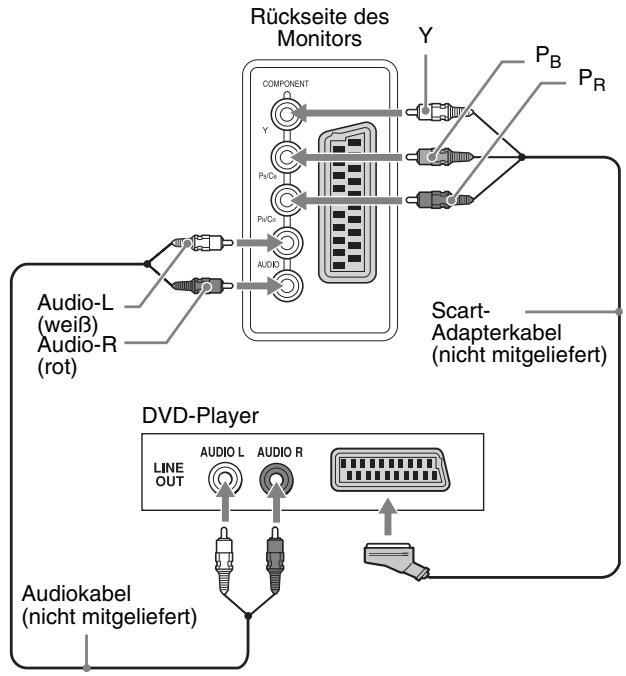

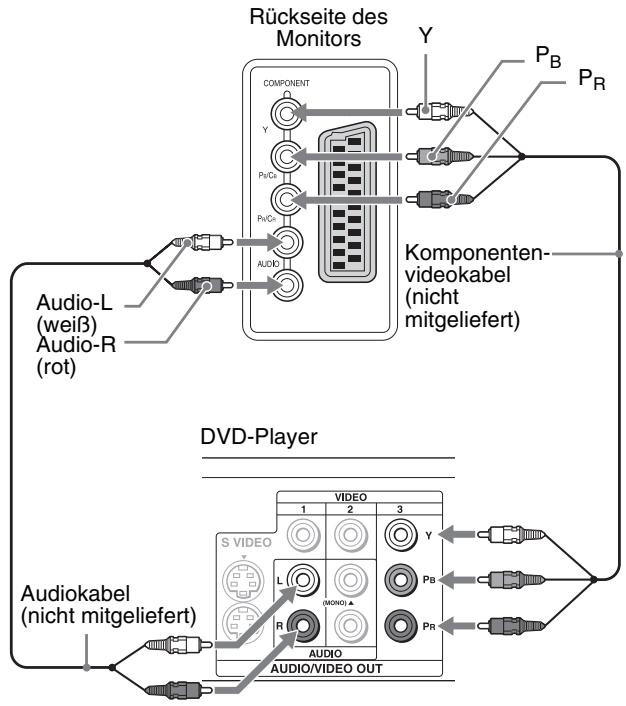

19 COMPONENT-Buchsen

① Y/P B /P R -Komponentenvideoeingänge für COMPONENT (Seite 13)

Über diese Buchsen werden Y/P_B/P_R -Komponentenvideosignale ( Y/C_B/C_R , Y/B-Y/R-Y oder Y/P_B/P_R ) eingespeist.

② Audioeingangsbuchsen für COMPONENT (Seite 13)

Über diese Buchsen werden Tonsignale eingespeist, wenn der Monitor an die Audioausgänge eines DVD-Players oder eines anderen Geräts angeschlossen ist, der bzw. das an COMPONENT angeschlossen ist.

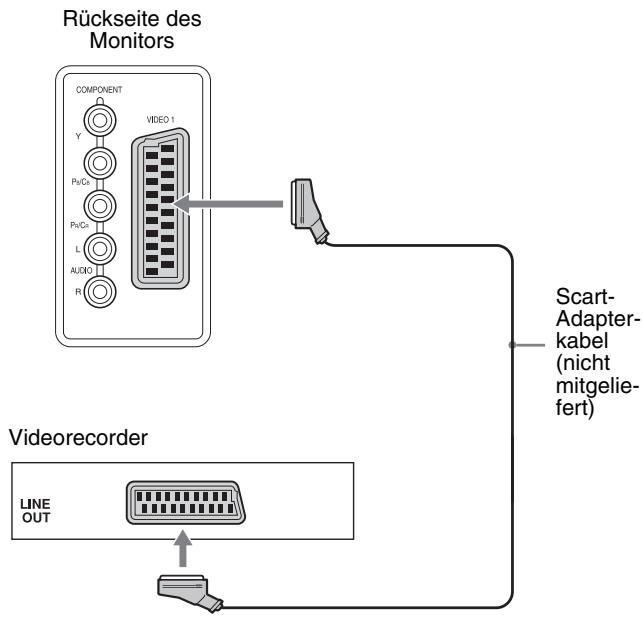

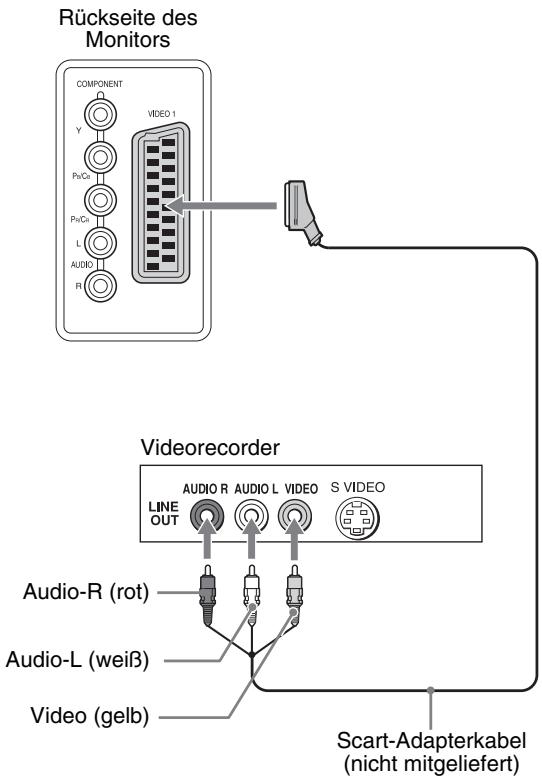

20 Buchse VIDEO 1 (Scart) (Seite 13)

Über diese Buchse werden analoge RGB-Videosignale oder FBAS-Videosignale eingespeist.

Diese Buchse verfügt über eine Ausgabefunktion für Fernsehsignale.

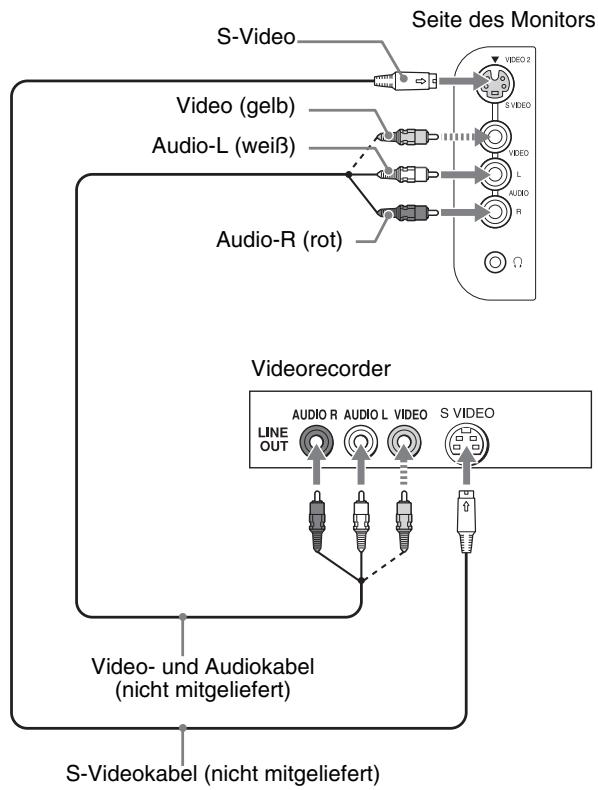

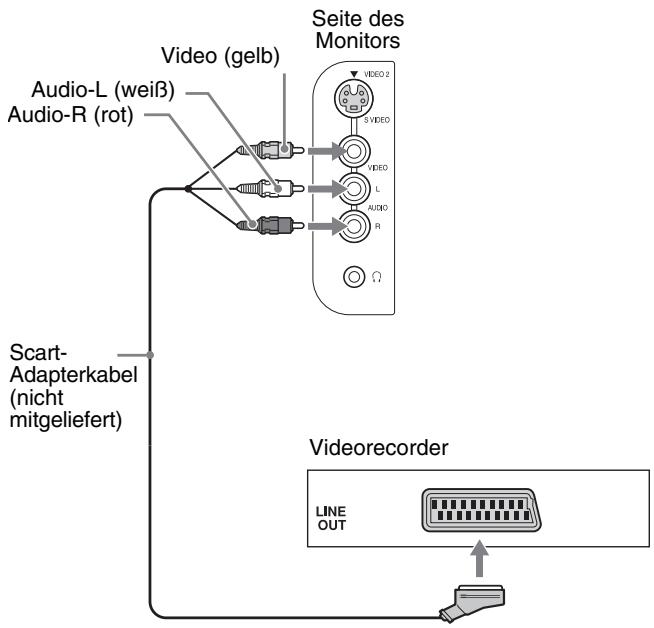

21 VIDEO 2-Buchsen

① FBAS-/S-Videoeingangsbuchsen für VIDEO 2 (Seite 14)

Über diese Buchsen werden FBAS- oder S-Videosignale eingespeist.

Wenn Sie ein Videogerät an die FBAS- und die S-Videoeingangsbuchse anschließen, wird das Signal von der S-Videobuchse angezeigt.

② Audioeingangsbuchsen für VIDEO 2 (Seite 14)

Über diese Buchsen werden Tonsignale eingespeist, wenn der Monitor an die Audioausgänge eines Videorecorders oder eines anderen Geräts angeschlossen ist, der bzw. das an VIDEO 2 angeschlossen ist.

22 Kopfhörerbuchse (Seite 34)

Hier werden Tonsignale an den Kopfhörer ausgegeben.

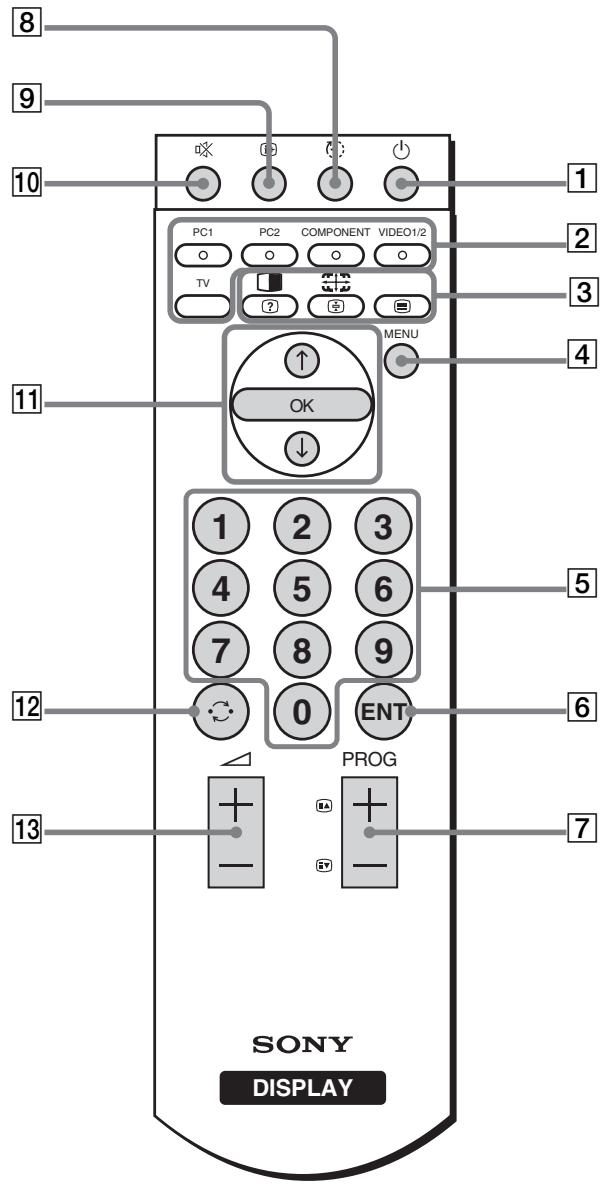

Fernbedienung

8 9 10 PC1 PC2 COMPONENT VIDEO1/2 TV MENU 4 11 OK ↓ 1 2 3 4 5 6 7 8 9 0 ENT 12 PROG 13 SONY DISPLAY

1 Netzschalter ⏻ (Seite 15)

Zum Ein- und Ausschalten des Monitors.

2 Eingangswahltasten

PC 1 (Seite 12): Zum Auswählen des Signals, das an den PC 1-Anschlüssen (DVI-D) an der Rückseite eingespeist wird. Im Videotextmodus wählen Sie mit dieser Taste die rot dargestellte Option aus.

PC 2 (Seite 12): Zum Auswählen des Signals, das an den PC 2-Anschlüssen (HD15) an der Rückseite eingespeist wird.

Im Videotextmodus wählen Sie mit dieser Taste die grün dargestellte Option aus.

COMPONENT (Seite 13):

Zum Auswählen des Signals, das an den COMPONENT-Buchsen (Y/P B /P R -Komponentenvideo) an der Rückseite eingespeist wird. Im Videotextmodus wählen Sie mit dieser Taste die gelb dargestellte Option aus.

VIDEO 1/2 (Seite 13):

Zum Auswählen des Signals, das an der Buchse VIDEO 1 (Scart) (analoges RGB/FBAS-Video) an der Rückseite und den VIDEO 2-Buchsen (FBAS/S-Video) an der Seite des Monitors eingespeist wird. Im Videotextmodus wählen Sie mit dieser Taste die blau dargestellte Option aus.

TV (Seite 17): Zum Auswählen des Fernseheingangs.

3 Funktionstasten

(PIP/PAP)/ ? (Einblenden/Ausblenden) (Seite 29):

Durch mehrmaliges Drücken lassen sich die „PIP“- bzw. „PAP“- Einstellungen zyklisch wechseln. Im Videotextmodus blenden Sie mit dieser Taste verborgene Informationen ein. Drücken Sie die Taste erneut, um die Informationen auszublenden.

(Zoom)/ (Seite anhalten) (Seite 27):

Durch mehrmaliges Drücken lassen sich die „Zoom“-Einstellungen zyklisch wechseln. Im Videotextmodus können Sie mit dieser Taste eine Unterseite anhalten, von der sonst automatisch weitergeschaltet wird. Drücken Sie die Taste erneut, um das Anhalten der Seite aufzuheben.

☐ (Videotext) (Seite 36):

Zum Ein- und Ausschalten des Videotextmodus.

4 Taste MENU (Seite 20)

Zum Ein- und Ausblenden des Menüs.

5 Tasten 0-9 (Seite 17)

Zum Eingeben von Zahlen.

6 Taste ENT (Eingabe) (Seite 17)

Zum Bestätigen der Zahlen, die mit den Tasten 0-9 eingegeben wurden.

7 Tasten PROG +/- (≡▲ (nächste Seite)/ ≡▼ (vorherige Seite)) (Seite 17)

Zum Wechseln des Fernsehkanals. Im Videotextmodus wechseln Sie mit diesen Tasten zur nächsten bzw. vorherigen Seite.

8 Taste (Ausschaltautomatik) (Seite 36)

Wählen Sie durch mehrmaliges Drücken dieser Taste die Zeitspanne aus, nach der sich der Monitor automatisch ausschalten soll. Wenn Sie diese Funktion verwenden und den Ausschalt-Timer einstellen, leuchtet die Netzanzeige ⏻ rot.

9 Taste i+ (Anzeige) (Seite 19)

Drücken Sie die Taste einmal, um die aktuelle Kanalnummer oder den aktuellen Eingang anzuzeigen. Die Kanalnummer bzw. der Eingang wird angezeigt, bis Sie die Taste erneut drücken.

10 Taste ✉ (Stummschaltung) (Seite 19)

Zum Stummschalten des Tons. Drücken Sie diese Taste erneut oder drücken Sie die Taste ∠ +, wenn der Ton wieder zu hören sein soll.

11 Tasten ↑/↓ und OK (Seite 20)

Mit den Tasten ↑/↓ wählen Sie Menüoptionen aus bzw. nehmen Einstellungen vor. Drücken Sie die Taste OK, um die Menüoption bzw. die Einstellungen, die mit den Tasten ↑/↓ ausgewählt wurden, zu aktivieren.

12 Taste ⬉ (Kanalwechsel) (Seite 19)

Mit dieser Taste können Sie zwischen dem aktuellen Fernsehkanal und dem zuletzt mit den Tasten 0-9 ausgewählten Fernsehkanal wechseln.

13 Tasten ∠+/- (Seite 34)

Zum Einstellen der Lautstärke.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Monitor
• Fernbedienung
  • Batterien der Größe AAA (2)
• Netzkabel
  • HD15-HD15-Videosignalkabel (analoges RGB)
  • DVI-D-Videosignalkabel (digitales RGB)
  • Audiokabel (Stereoministecker)
  • 75-Ohm-Koaxialkabel
• CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
• Garantiekarte
• Kurzreferenz

Schritt 1: Verwenden des Ständers

■ Verwenden des mitgelieferten Ständers

Klappen Sie den Ständer auf.

Der Ständer ist werkseitig eingeklappt. Stellen Sie den Bildschirm nicht vertikal auf, wenn der Ständer eingeklappt ist. Andernfalls kann der Bildschirm umkippen.

■ Verwenden eines VESA-kompatiblen Ständers

Wenn Sie einen VESA-kompatiblen Montagearm oder Ständer (nicht mitgeliefert) verwenden, bringen Sie den Monitor mit VESA-kompatiblen Schrauben an.

Schraubenpositionen des VESA-kompatiblen Ständers (100 mm) Schraubenpositionen des mitgelieferten Ständers Unterseite

Sie können den Monitor mit und ohne den mitgelieferten Ständer verwenden.

Schritt 2: Anschließen der Kabel

• Schalten Sie vor dem Anschließen den Monitor, den Computer und alle anderen Geräte aus.
• Wenn folgende Geräte angeschlossen werden sollen:
• Ein Computer mit einem HD15-Ausgangsanschluss (analoges RGB) → Siehe „Anschließen eines Computers an die PC 2-Anschlüsse“ (Seite 12).
• Ein Videogerät mit Komponentenvideoausgangsbuchsen oder einem Scart-Anschluss
  → Siehe „Anschließen eines Videogeräts an die COMPONENT-Buchsen“ (Seite 13).
• Ein Videogerät mit analogen RGB-/FBAS-Videoausgangsbuchsen oder einem Scart-Anschluss → Siehe „Anschließen eines Videogeräts an die Buchse VIDEO 1 (Scart)“ (Seite 13).
• Ein Videogerät mit FBAS-/S-Videoausgangsbuchsen oder einem Scart-Anschluss
  → Siehe „Anschließen eines Videogeräts an die VIDEO 2-Buchsen“ (Seite 14).
• Eine Antenne → Siehe „Anschließen einer Antenne“ (Seite 14).

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, die an den Monitor angeschlossenen Kabel nicht unter dem Ständer einzuklemmen.

Nehmen Sie die Anschlussabdeckung ab.

Drücken Sie auf die Haken und ziehen Sie die Anschlussabdeckung auf sich zu.

Anschlussabdeckung

■ Anschließen eines Computers an die PC 1-Anschlüsse

Wenn Sie einen Computer mit einem DVI-Anschluss (digitales RGB) anschließen, gehen Sie wie unten erläutert vor. Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) und dem mitgelieferten Audiokabel an die PC 1-Anschlüsse des Monitors an.

an den DVI-D-Eingang an den Audioeingang für PC 1 an den DVI-Ausgangsanschluss (digitales RGB) des Computers DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert) an den Audioausgang des Computers Audiokabel (mitgeliefert)

■ Anschließen eines Computers an die PC 2-Anschlüsse

Wenn Sie einen Computer mit einem HD15-Anschluss (analoges RGB) anschließen, gehen Sie wie unten erläutert vor. Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) und dem mitgelieferten Audiokabel an die PC 2-Anschlüsse des Monitors an.

an den Audioeingang für PC 2 an den HD15-Eingang Audiokabel (mitgeliefert) an den Audioausgang des Computers an den HD15-Ausgangsanschluss (analoges RGB) des Computers HD15-HD15-Videosignalkabel (analoges RGB) (mitgeliefert)

■ Anschließen eines Videogeräts an die COMPONENT-Buchsen

Wenn Sie ein Videogerät mit

Komponentenvideoausgangsbuchsen, wie z. B. einen DVD-Player, anschließen wollen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät über ein

Videosignalkabel (nicht mitgeliefert) und ein Audiokabel (nicht mitgeliefert) an die COMPONENT-Buchsen des Monitors an.

Wenn Sie ein Videogerät mit einem Scart-Anschluss, wie z. B. einen DVD-Player, anschließen wollen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät mit einem Scart-Adapterkabel (nicht mitgeliefert) und einem Audiokabel (nicht mitgeliefert) an die COMPONENT-Buchsen des Monitors an.

■ Anschließen eines Videogeräts an die Buchse VIDEO 1 (Scart)

Wenn Sie ein Videogerät mit analogen RGB-/FBAS-Videoausgangsbuchsen, wie z. B. einen Videorecorder, anschließen wollen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät mit einem Scart-Adapterkabel (nicht mitgeliefert) an die Buchse VIDEO 1 (Scart) des Monitors an.

Rückseite des Monitors COMPONENT Y VIDEO 1 PvCD PvCD L AUDIO R Videorecorder LINE OUT AUDIO R AUDIO L VIDEO S VIDEO Audio-R (rot) Audio-L (weiß) Video (gelb) Scart-Adapterkabel (nicht mitgeliefert)

Wenn Sie ein Videogerät mit einem Scart-Anschluss, wie z. B. einen Videorecorder, anschließen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät mit einem Scart-Adapterkabel (nicht mitgeliefert) an die Buchse VIDEO 1 (Scart) des Monitors an.

Rückseite des Monitors COMPONENT Y VIDEO 1 PvDr PvCr L AUDIO R Scart- Adapter- kabel (nicht mitgelie- fert) Videorecorder LINE OUT

Bei dieser Verbindung können Sie analoge RGB-Videosignale und FBAS-Videosignale vom Videogerät anzeigen lassen. Außerdem können Sie Fernsehsignale ausgeben lassen und diese Signale mit dem an den Monitor angeschlossenen Videogerät aufnehmen.

■ Anschließen eines Videogeräts an die VIDEO 2-Buchsen

Wenn Sie ein Videogerät mit FBAS-/S-Videoausgangsbuchsen, wie z. B. einen Videorecorder, anschließen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät mit einem Videosignalkabel (nicht mitgeliefert) und einem Audiokabel (nicht mitgeliefert) an die VIDEO 2-Buchsen des Monitors an.

Hinweis Wenn Sie ein Videogerät an die FBAS- und die S- Videoeingangsbuchse anschließen, wird das Signal von der S- Videobuchse angezeigt.

Wenn Sie ein Videogerät mit einem Scart-Anschluss, wie z. B. einen Videorecorder, anschließen, gehen Sie wie unten erläutert vor.

Schließen Sie das Videogerät mit einem Scart-Adapterkabel (nicht mitgeliefert) an die VIDEO 2-Buchsen des Monitors an.

■ Anschließen einer Antenne

Wenn Sie zum Empfang von Fernsehsignalen eine Antenne anschließen, gehen Sie wie unten erläutert vor. Schließen Sie eine Antenne mit dem 75-Ohm-Koaxialkabel (mitgeliefert) an die VHF/UHF-Buchse des Monitors an.

an die VHF/UHF- Buchse an eine Antenne 75-Ohm-Koaxialkabel (mitgeliefert)

Hinweis

Um eine optimale Bildqualität zu erzielen, empfiehlt es sich, die Antenne über das 75-Ohm-Koaxialkabel anzuschließen. Bei einem zweiadrigen 300-Ohm-Kabel kann es aufgrund von Interferenzen leicht zu Störungen und einer Verschlechterung der Signalqualität kommen. Wenn Sie ein zweiadriges 300-Ohm-Kabel verwenden, halten Sie es bitte möglichst weit vom Monitor fern.

Schritt 3: Anschließen des Netzkabels

1 Schließen Sie ein Ende des mitgelieferten Netzkabels fest an den Anschluss AC IN des Monitors an.
2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

1 an AC IN 2 an eine Netzsteckdose Netzkabel (mitgeliefert)

Schritt 4: Anbringen der Anschlussabdeckung

Halten Sie die Haken gedrückt und drücken Sie die Anschlussabdeckung auf den Monitor, bis sie mit einem Klicken einrastet.

Anschlussabdeckung

Schritt 5: Einschalten des Monitors und der angeschlossenen Geräte

1 Drücken Sie den Netzschalter 🔊 an der Vorderseite des Monitors.

Die Netzanzeige ⏻ leuchtet grün auf.

leuchtet grün SONY

2 Schalten Sie den Computer bzw. das angeschlossene Videogerät ein.
3 Drücken Sie die Taste →, um das gewünschte Eingangssignal auszuwählen.

Das Eingangssignal wechselt mit jedem Tastendruck auf ↗.

Bildschirmmeldung	Konfiguration des Eingangssignals
DVI-D: PC 1	DVI-D-Eingangsanschluss (digitales RGB) für PC 1
HD15: PC 2	HD15-Eingangsanschluss (analoges RGB) für PC 2
Fernsehkanäle	Fernsehgerät
—○○: COMPONENT	Y/P_B/P_R -Komponentenvideoeingänge für COMPONENT
—○○ oder —○: VIDEO 1	Analoge RGB-/FBAS-Videoeingangsbuchse für VIDEO 1Konstante Fernsehsignalausgabe
—○○ oder —○: VIDEO 2	FBAS-/S-Videoeingangsbuchsen für VIDEO 2

Tipps

• Sie können den Eingang auch mit den Eingangswahltasten auf der Fernbedienung auswählen.
• Wenn Sie den Fernseheingang auswählen, wird die Nummer des ausgewählten Kanals oben rechts auf dem Bildschirm angezeigt.
• Wenn Sie die PIP- oder PAP-Funktion verwenden, wählen Sie mit „PIP/PAP“ im Menü „PIP/PAP“ im Menü „Optionen“ die Eingangsquelle für das Zweitbild aus (Seite 29). Wenn Sie für das Zweitbild den Fernseheingang auswählen, können Sie den Kanal mit den Tasten PROG +/- wechseln.
• Wenn Sie den Fernsehkanal wechseln wollen und als Eingang ein PC, ein Videogerät oder ein Decoder ausgewählt ist, stellen Sie als Eingang zunächst das Fernsehgerät ein und drücken dann PROG +/- oder die Tasten 0-9. Das Fernsehgerät kann nicht allein mit PROG +/- bzw. den Tasten 0-9 als Eingang ausgewählt werden.

Wenn auf dem Bildschirm kein Bild erscheint

- Überprüfen Sie, ob das Netzkabel und das Videosignalkabel richtig angeschlossen sind.

- Wenn „Kein Eing Signal“ auf dem Bildschirm erscheint:

• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
• Überprüfen Sie, ob das Eingangssignal korrekt eingestellt ist, indem Sie die Taste → drücken (Seite 15).

- Wenn „Kabel Nicht Verbunden“ auf dem Bildschirm erscheint:

• Überprüfen Sie, ob das Videosignalkabel richtig angeschlossen ist.
• Überprüfen Sie, ob das Eingangssignal korrekt eingestellt ist, indem Sie die Taste → drücken (Seite 15).

- Wenn „Unzulässiger Bereich“ erscheint, schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB	Digitales RGB
Horizontal-frequenz	28–86 kHz	28–68 kHz
Vertikal-frequenz	48–85 Hz (Auflösung < 1.280 × 1.024)48–75 Hz (Auflösung < 1.400 × 1.050)48–60 Hz (Auflösung ≤ 1.680 × 1.050)	60 Hz
Auflösung	1.680 × 1.050 oder weniger	1.680 × 1.050 oder weniger

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 38.

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Computer nach dem Anschließen des Monitors zum ersten Mal einschalten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz ist auf 60 Hz eingestellt.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Schritt 6: Einstellen der Neigung

Sie können den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an den Seiten und stellen Sie den Bildschirm wie gewünscht ein.

ca. 20°

So können Sie ergonomisch mit dem Monitor arbeiten

Berücksichtigen Sie beim Einstellen des Monitorwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweise

• Wenn Sie die Bildschirmneigung einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den Monitor nicht gegen die Schreibtischplatte zu stoßen.
• Achten Sie beim Einstellen der Bildschirmneigung darauf, den Monitor nicht versehentlich vom Tisch zu stoßen oder fallen zu lassen.

Schritt 7: Einlegen von Batterien in die Fernbedienung

Legen Sie zwei Batterien der Größe AAA (mitgeliefert) polaritätsrichtig in das Batteriefach der Fernbedienung ein: Plus- und Minus-Pol der Batterien müssen den Markierungen + und – im Batteriefach entsprechen.

• Wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierte Batterien Schäden entstehen.
• Gehen Sie sorgfältig mit der Fernbedienung um. Lassen Sie sie nicht fallen, schützen Sie sie vor Feuchtigkeit und direktem Sonnenlicht und lassen Sie sie nicht in der Nähe von Wärmequellen oder an Orten mit hoher Luftfeuchtigkeit liegen.

Fernsehempfang

Speichern der Fernsehkanäle

Bevor Sie Fernsehsendungen empfangen können, müssen Sie die Kanäle speichern.

Führen Sie die unten erläuterten Schritte aus, um den Fernsehempfang zu ermöglichen.

Einzelheiten zur Verwendung des Menüs und der Tasten finden sie unter „Navigieren in den Menüs“ auf Seite 20.

Die Meldung „Bitte autom. Progr. starten“ wird angezeigt, bis Sie „Autom. Progr.“ wählen.

1 Drücken Sie die Taste MENU.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Grundeinstellungen) und drücken Sie OK.

Das Menü „Grundeinstellungen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Autom. Progr.“ und drücken Sie OK.

Das Menü „Autom. Progr.“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↑/↓ die Option „OK“ und drücken Sie OK.

Der Monitor beginnt mit der Suche nach den verfügbaren Kanälen und speichert diese automatisch.

Die Kanalnummer und eine Bildschirmmeldung werden angezeigt.

5 Schließen Sie den Menübildschirm mit der Taste MENU, sobald „Autom. Progr.“ abgeschlossen ist.

Hinweis

Dieser Vorgang kann einige Minuten in Anspruch nehmen. Drücken Sie während dieses Vorgangs keine Tasten. Andernfalls wird „Autom.

Progr.“ nicht richtig abgeschlossen.

Wechseln des Fernsehkanals

Mit den Tasten 0-9 können Sie eine Kanalnummer eingeben.

Der Kanal wechselt nach 3 Sekunden. Drücken Sie die Taste ENT (Eingabe), wenn der Kanal sofort gewechselt werden soll.

Mit den Tasten PROG +/- können Sie die Kanäle nacheinander einstellen.

1 2 3 4 5 6 7 8 9 0 ENT oder PROG

Tipps

• Wenn Sie die Taste PROG + oder – gedrückt halten, wechselt die Kanalnummer schnell.
• Wenn Sie den Fernsehkanal wechseln wollen und als Eingang ein PC, ein Videogerät oder ein Decoder ausgewählt ist, stellen Sie als Eingang zunächst das Fernsehgerät ein und drücken dann PROG +/- oder die Tasten 0-9. Das Fernsehgerät kann nicht allein mit PROG +/- bzw. den Tasten 0-9 als Eingang ausgewählt werden.

Ändern der Reihenfolge der Fernsehkanäle

Sie können die Fernsehkanäle in der gewünschten Reihenfolge anordnen.

1 Drücken Sie die Taste MENU.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Grundeinstellungen) und drücken Sie OK.

Das Menü „Grundeinstellungen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Programme ordnen“ und drücken Sie OK.
Das Menü „Programme ordnen“ erscheint auf dem Bildschirm.
4 Wählen Sie mit den Tasten ↑/↓ die Programmnummer mit dem Kanal, den Sie verschieben möchten, und drücken Sie OK.
5 Wählen Sie mit den Tasten ↑/↓ die neue Programmposition für den ausgewählten Kanal und drücken Sie OK.

Der ausgewählte Kanal wird an die neue Programmposition verschoben. Die übrigen Kanäle werden entsprechend verschoben.

6 Gehen Sie wie in Schritt 4 und 5 erläutert vor, wenn Sie weitere Kanäle verschieben möchten.
7 Schließen Sie den Menübildschirm mit der Taste MENU.

Individuelles Einstellen der Fernsehkanäle

Mithilfe des Menüs „Manuell abspeichern“ können Sie die Fernsehkanäle individuell einstellen.

1 Drücken Sie die Taste MENU.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Grundeinstellungen) und drücken Sie OK.

Das Menü „Grundeinstellungen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Manuell abspeichern“ und drücken Sie OK.

Das Menü „Manuell abspeichern“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↑/↓ die gewünschte Option und drücken Sie OK.

Stellen Sie die ausgewählte Option wie im Folgenden erläutert ein.

■ Speichern von Kanälen

Sie können die Kanäle einzeln in der gewünschten Reihenfolge speichern.

1 Wählen Sie mit den Tasten ↑/↓ die Option „Programm“ und drücken Sie OK.

2 Wählen Sie mit den Tasten ↑/↓ eine Programmnummer, unter der Sie einen Kanal speichern möchten, und drücken Sie OK.

3 Wählen Sie mit den Tasten ↑/↓ die Option „TV-System“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Fernsehnorm und drücken Sie OK.

• B/G: Westeuropäische Länder/Regionen

• D/K: Osteuropäische Länder/Regionen

• I: Großbritannien

• L: Frankreich

5 Wählen Sie mit den Tasten ↑/↓ die Option „Kanal“ und drücken Sie OK.

6 Wählen Sie mit den Tasten ↑/↓ den einzustellenden Kanaltyp und drücken Sie OK.

• S: Kabelkanäle

• C: Terrestrische Kanäle

7 Geben Sie mit den Tasten 0-9 die Kanalnummer des Fernsehsenders direkt ein und drücken Sie OK.

„Bestätigen“ wird automatisch ausgewählt.

Tipp

Wenn Sie die Kanalnummer des Fernsehsenders nicht kennen, können Sie den Sender mit den Tasten ↑/↓ suchen.

8 Drücken Sie die Taste OK.

Das Menü „Bestätigen“ erscheint auf dem Bildschirm.

9 Wählen Sie mit den Tasten ↑/↓ die Option „OK“ und drücken Sie OK.

Die für diesen Kanal vorgenommenen Einstellungen werden gespeichert.

10 Gehen Sie wie in Schritt 1 bis 9 erläutert vor, wenn Sie einen weiteren Kanal speichern wollen.

11 Schließen Sie den Menübildschirm mit der Taste MENU.

■ Fein einstellen der Kanäle

Normalerweise wird mit der automatischen Feineinstellung (AFT) eine optimale Bildqualität erzielt. Wenn das Bild verzerrt ist, können Sie das Fernsehgerät jedoch auch manuell fein einstellen, um ein besseres Bild zu erzielen.

1 Wählen Sie mit den Tasten ↑/↓ die Option „AFT“ und drücken Sie OK.

2 Nehmen Sie mit den Tasten ↑/↓ die Feineinstellung des Kanals zwischen -15 und +15 vor und drücken Sie OK.

„Bestätigen“ wird automatisch ausgewählt.

3 Drücken Sie die Taste OK.

Das Menü „Bestätigen“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↑/↓ die Option „OK“ und drücken Sie OK.

Die für diesen Kanal vorgenommenen Einstellungen werden gespeichert.

5 Gehen Sie wie in Schritt 1 bis 4 erläutert vor, wenn Sie einen weiteren Kanal einstellen wollen.

6 Schließen Sie den Menübildschirm mit der Taste MENU.

So können Sie die automatische Feineinstellung wieder aktivieren

Wählen Sie in Schritt 2 oben die Einstellung „Ein“.

Überspringen nicht benötigter Kanäle

Beim Wechseln der Kanäle mit den Tasten PROG +/- können Sie nicht benötigte Kanäle überspringen.

1 Wählen Sie mit den Tasten ↑/↓ die Option „Programm“ und drücken Sie OK.
2 Wählen Sie mit den Tasten ↑/↓ die Programmnummer, die Sie überspringen möchten, und drücken Sie OK.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Auslassen“ und drücken Sie OK. Das Menü „Auslassen“ erscheint auf dem Bildschirm.
4 Wählen Sie mit den Tasten ↑/↓ die Option „Ja“ und drücken Sie OK. „Bestätigen“ wird automatisch ausgewählt.
5 Drücken Sie die Taste OK. Das Menü „Bestätigen“ erscheint auf dem Bildschirm.
6 Wählen Sie mit den Tasten ↑/↓ die Option „OK“ und drücken Sie OK. Die für diesen Kanal vorgenommenen Einstellungen werden gespeichert.
7 Gehen Sie wie in Schritt 1 bis 6 erläutert vor, wenn Sie einen weiteren Kanal speichern wollen.
8 Schließen Sie den Menübildschirm mit der Taste MENU.

So stellen Sie einen übersprungenen Kanal wieder zur Verfügung

Wählen Sie in Schritt 4 oben die Option „Nein“ anstelle von „Ja“.

Weitere Funktionen

Für den Fernsehempfang stehen darüber hinaus die folgenden Funktionen zur Verfügung.

Funktionen der Tasten (Fernbedienung)

Taste	Funktion
	Stummschalten des Tons. Drücken Sie die Taste erneut oder drücken Sie + , wenn der Ton wieder zu hören sein soll (Seite 34).
	Anzeigen der aktuellen Kanalnummer oder des aktuellen Eingangs. Drücken Sie die Taste erneut, um die Kanalnummer auszublenden.
	Wechseln zwischen zwei Kanälen. Auf dem Monitor werden abwechselnd der aktuelle und der letzte Kanal angezeigt.
	Automatisches Ausschalten des Monitors nach einer bestimmten Zeitspanne (Seite 36).
	Mit dieser Taste schalten Sie den Videotext ein. Mit jedem Tastendruck wechselt die Einstellung folgendermaßen:aus Videotext Fernsehbild + Videotext aus... (Seite 36).
	Wechseln der „PIP“- oder „PAP“-Einstellung. Mit jedem Tastendruck wechselt die Einstellung folgendermaßen:PIP ein PAP ein Aus PIP ein...(Seite 29).
	Wechseln der „Zoom“-Einstellung. Mit jedem Tastendruck wechselt die Einstellung folgendermaßen:Normal Full 14:9 Breitbild-Zoom Zoom Normal...(Seite 27)

Tipp Die Taste ☐ gibt es auch am Monitor.

Funktionen der Tasten (Monitor)

Taste	Funktion
	Wechseln des Bildmodus (Seite 35).

Einstellen des Monitors

Vor dem Einstellen

Schließen Sie alle Geräte an den Monitor an und schalten Sie den Monitor und die Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

■ Mit den Tasten am Monitor

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

MENU Bild Modus: Ht. Grd. Licht: Kontrast: Helligkeit: Farbe: Farbton: Bildschäfe: Farblemperatur: Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: 1680 × 1050/60 Hz DVI-D: PC 1 Film 100 70 50 9300K Gamma4 Wahl: Best: OK Aus: MENU

2 Wählen Sie das Menü aus.

Wählen Sie mit den Tasten ↑/↓ das gewünschte Menü aus. Wechseln Sie mit der Taste OK zur ersten Menüoption.

3 Wählen Sie die einzustellende Option aus.

Wählen Sie mit den Tasten ↑/↓ die gewünschte Option und drücken Sie OK.

Wenn ↩ eine der Menüoptionen ist.

Wenn Sie ↩ auswählen und die Taste OK drücken, wird wieder das vorhergehende Menü angezeigt.

4 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↑/↓ vor und drücken Sie OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

5 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

■ Mit den Tasten auf der Fernbedienung

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

MENU Bild DVI-D: PC 1 Modus: Film Ht. Grd. Licht: 100 Kontrast: 70 Helligkeit: 50 Farbe: Farbion: Bildschärfe: Farblemperatur: 9300K Gamma: Gamma4 Bildmodus zurück Dyn. NR: Dyn. Kontrast: 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

2 Wählen Sie das Menü aus.

Wählen Sie mit den Tasten ↑/↓ das gewünschte Menü aus. Wechseln Sie mit der Taste OK zur ersten Menüoption.

3 Wählen Sie die einzustellende Option aus.

Wählen Sie mit den Tasten ↑/↓ die gewünschte Option und drücken Sie OK.

Wenn ↩ eine der Menüoptionen ist.

Wenn Sie ↩ auswählen und die Taste OK drücken, wird wieder das vorhergehende Menü angezeigt.

4 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↑/↓ vor und drücken Sie OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

5 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Einstellungen auf die Standardwerte

Sie können die Einstellungen über das Menü „Alles zurücksetzen“ zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter „Zurücksetzen auf die Standardwerte“ auf Seite 33.

Menü „Bild“

Über das Menü „Bild“ können Sie folgende Optionen einstellen.

- Modus

Ht. Grd. Licht

Kontrast

Helligkeit

Farbe

Farbton

Bildschärfe

Farbtemperatur

Gamma

Bildmodus zurück

- Dyn. NR

- Dyn. Kontrast

Tipp

Bild Modus: Ht. Grd. Licht: Contrast: Helligkeit: Farbe: Farbton: Bildschärfe: Farbtemperatur: Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: Film 100 70 50 9300K Gamma: Gamma4 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU DVI-D: PC 1

Die Optionen in den Menüs „Ht. Grd. Licht“, „Kontrast“, „Helligkeit“, „Farbe“, „Farbton“, „Bildschärfe“, „Farbtemperatur“ und „Gamma“ können für jeden Bildmodus getrennt eingestellt werden. Außerdem kann der Bildmodus für jeden verfügbaren Eingang eingestellt werden.

■ Auswählen des Bildmodus für PC 1/PC 2

Sie können die Bildschirmhelligkeit nach Bedarf auswählen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Modus“ und drücken Sie OK.

Das Menü „Modus“ erscheint auf dem Bildschirm.

Bild DVI-D: PC 1 Modus: Ht. Grd. Licht: Kontrast: Helligkeit: Farbe: Farbton: Bildschärfe: Farbtemperatur: Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: Spiel Film PC Autom. 9300K Gamma4 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

Die Standardeinstellung ist „Film“.

• Spiel: Helles Bild
  • Film: Klares Bild mit starkem Kontrast
  • PC: Bild mit weichen Konturen
• Autom.: Die Bildschirmhelligkeit wird automatisch an die Lichtverhältnisse der Umgebung angepasst (automatische Helligkeitseinstellfunktion). Weitere Informationen finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“ auf Seite 35.

Hinweis

Wenn Sie als Bildmodus „Autom.“ einstellen, können Sie die Hintergrundbeleuchtung nicht einstellen.

■ Auswählen des Bildmodus für TV/COMPONENT/VIDEO 1/VIDEO 2

Sie können die Bildschirmhelligkeit nach Bedarf auswählen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Modus“ und drücken Sie OK.

Das Menü „Modus“ erscheint auf dem Bildschirm.

Bild Modus: Ht. Grd. Licht: Krontrast: Helligkeit: Farbe: Farbion: Bildeschärfe: Farbtemperatur: Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: Lebhaft Standard ECO Autom. 50 0 7 Aus Aus Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

Die Standardeinstellung ist „Lebhaft“.

• Lebhaft: Bild mit verstärktem Kontrast und höherer Schärfe
• Standard: Bild mit an die Raumbeleuchtung angepasstem Kontrast
  • ECO: Bild mit geringer Helligkeit
• Autom.: Die Bildschirmhelligkeit wird automatisch an die Lichtverhältnisse der Umgebung angepasst (automatische Helligkeitseinstellfunktion). Weitere Informationen finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“ auf Seite 35.

Hinweis

Wenn Sie als Bildmodus „Autom.“ einstellen, können Sie die Hintergrundbeleuchtung nicht einstellen.

■ Einstellen von „Ht. Grd. Licht“

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK. Das Menü „Bild“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Ht. Grd. Licht“ und drücken Sie OK. Das Menü „Ht. Grd. Licht“ erscheint auf dem Bildschirm.

4 Stellen Sie mit den Tasten ↑/↓ die Hintergrundhelligkeit ein und drücken Sie OK.

■ Einstellen von „Kontrast“

Sie können den Bildkontrast einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK. Das Menü „Bild“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Kontrast“ und drücken Sie OK. Das Menü „Kontrast“ erscheint auf dem Bildschirm.
4 Stellen Sie mit den Tasten ↑/↓ den Kontrast ein und drücken Sie OK.

■ Einstellen von „Helligkeit“

Sie können die Bildhelligkeit (Schwarzwert) einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK. Das Menü „Bild“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Helligkeit“ und drücken Sie OK. Das Menü „Helligkeit“ erscheint auf dem Bildschirm.
4 Stellen Sie mit den Tasten ↑/↓ die Helligkeit ein und drücken Sie OK.

■ Einstellen von „Farbe“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können die Farbintensität des angezeigten Bildes einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Farbe“ und drücken Sie OK.

Das Menü „Farbe“ erscheint auf dem Bildschirm.

4 Stellen Sie mit den Tasten ↑/↓ die Farbintensität ein und drücken Sie OK.

■ Einstellen von „Farbton“ (nur für VIDEO 1/VIDEO 2)

Sie können die Farbtöne des angezeigten Bildes einstellen. „Farbton“ lässt sich nur bei NTSC-Farbsignalen einstellen (z. B. bei Videokassetten aus den USA).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Farbton“ und drücken Sie OK.

Das Menü „Farbton“ erscheint auf dem Bildschirm.

4 Stellen Sie mit den Tasten ↑/↓ den Farbton ein und drücken Sie OK.

■ Einstellen von „Bildschärfe“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können die Konturen von Bildern usw. schärfer einstellen bzw. abschwächen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Bildschärfe“ und drücken Sie OK.

Das Menü „Bildschärfe“ erscheint auf dem Bildschirm.

4 Stellen Sie mit den Tasten ↑/↓ die Bildschärfe ein und drücken Sie OK.

■ Einstellen von „Farbtemperatur“ (nur für PC 1/PC 2)

Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch fein einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Farbtemperatur“ und drücken Sie OK.

Das Menü „Farbtemperatur“ erscheint auf dem Bildschirm.

Bild DVI-D: PC 1 Modus: Ht. Grd. Licht: Contrast: Helligkeit: Farbe: Farbon: Bildecharle: Farbtemperatur: Gamma: Bilmdodus zurück Dyn. NR: Dyn. Kontrast: Film 100 70 50 9300K 6500K sRGB Benutzer L Einstellung 1680 × 1050/60 Hz Wahl: Best: L OK Aus: (minu)

4 Wählen Sie mit den Tasten ↑/↓ die gewünschte Farbtemperatur und drücken Sie OK.

Der Weißwert wechselt von Blau- zu Rottönen, wenn die Farbtemperatur von 9.300K in 6.500K geändert wird. Wenn Sie „sRGB“ auswählen, werden die Farben gemäß dem sRGB-Profil eingestellt. Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard für Computerprodukte. Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen an Ihrem Computer auf das sRGB-Profil eingestellt sein.

Hinweise

• Wenn der angeschlossene Computer oder ein anderes angeschlossenes Gerät nicht sRGB-kompatibel ist, können die Farben nicht gemäß dem sRGB-Profil eingestellt werden.
• „sRGB“ kann nicht ausgewählt werden, wenn als Bildmodus „Autom.“ eingestellt ist.
• Wenn Sie „sRGB“ auswählen, können Sie „Kontrast“ und „Helligkeit“ im Menü „Bild“ nicht einstellen. Auch die Option „Gamma“ können Sie nicht einstellen.

Feineinstellen der Farbtemperatur

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Farbtemperatur“ und drücken Sie OK.

Das Menü „Farbtemperatur“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↑/↓ die Option „Einstellung“ und drücken Sie OK.

Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm.

R 160 G 128 B 75

5 Wählen Sie mit den Tasten ↑/↓ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↑/↓ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur G-Komponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert.

6 Wählen Sie mit den Tasten ↑/↓ die Option ↩ und drücken Sie OK.

Die neue Farbeinstellung wird gespeichert und automatisch abgerufen, wenn Sie „Benutzer“ auswählen.

Das Menü „Farbtemperatur“ erscheint auf dem Bildschirm.

■ Einstellen von „Gamma“ (nur für PC 1/PC 2)

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Gamma“ und drücken Sie OK.

Das Menü „Gamma“ erscheint auf dem Bildschirm.

Bild DVI-D: PC 1 Modus: Ht. Grd. Licht: Kontrast: Helligkeit: Farbe: Farbton: Bildschärfe: Farbletemperatur: 9300K Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: Gamma1 Gamma2 Gamma3 Gamma4 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

■ Zurücksetzen des Bildmodus auf die Standardwerte

Sie können die Einstellungen auf die Standardwerte zurücksetzen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Bildmodus zurück“ und drücken Sie OK. Das Menü „Bildmodus zurück“ erscheint auf dem Bildschirm.

Bild Modus: Ht. Grd. Licht: Kontrast: Helligkeit: Farbe: Farbton: Bildschäfe: Farblemperatur: Gamma: Bidmodus zurück: Dyn. NR: Dyn. Kontrast: Film 100 70 50 9300K Gamma4 OK Ende 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU DVI-D: PC 1

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

- OK: Alle Einstellungen im aktuellen Bildmodus werden auf die Standardwerte zurückgesetzt. - Ende: Das Zurücksetzen wird abgebrochen und das Menü „Bild“ wird wieder angezeigt.

■ Einstellen von „Dyn. NR“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können die Rauschminderungsfunktion ein- bzw. ausschalten. Diese Funktion lässt sich für jeden verfügbaren Eingang einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK. Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Dyn. NR“ und drücken Sie OK. Das Menü „Dyn. NR“ erscheint auf dem Bildschirm.

Bild Modus: Ht. Grd. Licht: 100 Kontrast: 70 Helligkeit: 50 Farbe: 50 Farbton: 0 Bildschärfe: 7 Farbtemperatur: Gamma: Bildmodus zurück Dyn. NR: Ein Dyn. Kontrast: Aus Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

- Ein: Störrauschen wird reduziert. - Aus: Die Rauschminderungsfunktion ist ausgeschaltet.

■ Einstellen von „Dyn. Kontrast“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können die Funktion „Dyn. Kontrast“ ein- bzw. ausschalten. Diese Funktion lässt sich für jeden verfügbaren Eingang einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bild) und drücken Sie OK.

Das Menü „Bild“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Dyn. Kontrast“ und drücken Sie OK.

Das Menü „Dyn. Kontrast“ erscheint auf dem Bildschirm.

Bild Modus: Ht. Grd. Licht: Kontrast: Helligkeit: Farbe: Farbton: Bildschärfe: Farbletemperatur: Gamma: Bildmodus zurück Dyn. NR: Dyn. Kontrast: Leibhaft 100 70 50 50 0 7 Aus Aus Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• Ein: Der Bildkontrast wird verstärkt.
• Aus: Die Funktion „Dyn. Kontrast“ ist ausgeschaltet.

Hinweise

• „Dyn. Kontrast“ steht nur zur Verfügung, wenn der Bildmodus auf „Lebhaft“ oder „Standard“ eingestellt ist.
• Wenn die Funktion „Dyn. Kontrast“ auf „Ein“ gesetzt ist, wird die Hintergrundbeleuchtung auf den Standardwert eingestellt und Sie können sie nicht anpassen.

Menü „Ton“

Über das Menü „Ton“ können Sie folgende Optionen einstellen. Die Optionen im Menü „Ton“ können für jeden verfügbaren Eingang getrennt eingestellt werden.

• Surround
• Höhen
• Tiefen
  • Balance
• Autom. Lautst
• Zweiton
• Ton zurücksetzen

Ton Surround: SRS WOW Höhen: 0 Tiefen: 0 Balance: 0 Autom. Lautst: Ein Zweiton: Stereo Ton zurücksetzen Wahl: Best: OK Aus: MENU

■ Einstellen von „Surround“

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Ton) und drücken Sie OK.

Das Menü „Ton“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Surround“ und drücken Sie OK.

Das Menü „Surround“ erscheint auf dem Bildschirm.

Ton Surround: SRS WOW Höhen: Aus Tiefen: 0 Balance: 0 Autom. Lautst: Ein Zweiton: Stereo Ton zurücksetzen Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• SRS WOW: Tiefe, satte Bässe und klare Höhen erzeugen einen hervorragenden Raumklang und Sie können vor allem Filme und Spiele mit kraftvollem Klang wiedergeben lassen.
  • Aus: Zum Ausschalten des SRS WOW-Effekts.

Mit SRS WOW kommt die neueste von SRS Labs, Inc., entwickelte Technologie zum Einsatz, so dass die Tonqualität verschiedener Tonquellen erheblich verbessert werden kann.

■ Einstellen von „Höhen“, „Tiefen“ und „Balance“

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Ton) und drücken Sie OK. Das Menü „Ton“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Höhen“, „Tiefen“ oder „Balance“ und drücken Sie OK.
4 Stellen Sie mit den Tasten ↑/↓ den Pegel ein und drücken Sie OK.

Hinweis

„Höhen“ und „Tiefen“ können nur eingestellt werden, wenn „Surround“ ausgeschaltet ist.

■ Einstellen von „Autom. Lautst“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können einstellen, ob die einmal eingestellte Lautstärke unverändert bleiben soll.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Ton) und drücken Sie OK. Das Menü „Ton“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Autom. Lautst“ und drücken Sie OK. Das Menü „Autom. Lautst“ erscheint auf dem Bildschirm.

Ton Surround: SRS WOW Höhen: 0 Tiefen: 0 Balance: 0 Autom. Lautst: Ein Zweiton: Aus Ton zurücksetzen Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• Ein: Die einmal eingestellte Lautstärke des Tons bleibt unabhängig vom Sendesignal, wie z. B. bei Werbeeinblendungen, unverändert.
• Aus: Die Lautstärke des Tons ändert sich je nach Sendesignal automatisch.

■ Einstellen von „Zweiton“ (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können Stereo-, Zweikanalton- und Monosendungen empfangen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Ton) und drücken Sie OK. Das Menü „Ton“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Zweiton“ und drücken Sie OK. Das Menü „Zweiton“ erscheint auf dem Bildschirm.

Ton Surround: SRS WOW Höhen: 0 Tiefen: 0 Balance: 0 Autom. Lautst: Ein Zweiton: Stereo Ton zurücksetzen A B Mono Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• Stereo: Bei Stereosendungen wird Stereoton ausgegeben.
  • A: Bei Zweikanaltonsendungen wird der Ton von Kanal 1 ausgegeben.
  • B: Bei Zweikanaltonsendungen wird der Ton von Kanal 2 ausgegeben.
• Mono: Monauraler Ton wird ausgegeben. Mit dieser Einstellung lässt sich das Störrauschen bei Stereosendungen mit schlechter Signalqualität verringern.

■ Zurücksetzen aller Toneinstellungen auf die Standardwerte

Sie können die Einstellungen auf die Standardwerte zurücksetzen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↑/↓ die Option (Ton) und drücken Sie OK. Das Menü „Ton“ erscheint auf dem Bildschirm.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Ton zurücksetzen“ und drücken Sie OK. Das Menü „Ton zurücksetzen“ erscheint auf dem Bildschirm.

Ton Surround: SRS WOW Höhen: 0 Tiefen: 0 Balance: 0 Autom. Lautst: Ein Zweiton: Stereo Ton zurücksetzen OK Ende Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• OK: Alle Einstellungen im Menü „Ton“ werden auf die Standardwerte zurückgesetzt.
• Ende: Das Zurücksetzen wird abgebrochen und das Menü „Ton“ wird wieder angezeigt.

Menü „Bildschirm“

Über das Menü „Bildschirm“ können Sie folgende Optionen einstellen.

• Zoom
• Autom. einstellen
• Phase
• Pitch
  • H Center
  • V Center
• Auflösung

Bildschirm HD15: PC 2 Zoom: Full Autom. einstellen Phase: 30 Pitch: 0 H Center: 50 V Center: 50 Auflösung 1680 x 1050/60 Hz Wahl: Best: OK Aus: MENU

■ Einstellen von „Zoom“

Mit dieser Funktion können Sie Sendungen im normalen 4:3-Format sowie Bilder in anderen Formaten, wie z. B. Letter-Box, in verschiedenen „Zoom“-Modi anzeigen.

Sie können für jeden verfügbaren Eingang einen „Zoom“-Wert einstellen.

Tipp

Sie können die „Zoom“-Einstellung auch durch mehrmaliges Drücken der Taste 🌐 auf der Fernbedienung wechseln.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Zoom“ und drücken Sie OK.

Das Menü „Zoom“ erscheint auf dem Bildschirm.

Bildschirm Zoom: Autom. einstellen Phase: Pitch: H Center: V Center: Auflösung Normal Full 14:9 Breitbild-Zoom Zoom Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• Normal: Originalbildschirmformat.
• Full: Das Bild wird so vergrößert, dass es den 16:10-Bildschirm ausfüllt. Diese Einstellung ist besonders für komprimierte Signale geeignet.
• 14:9: Das 14:9-Originalbild kann auf ein Format zwischen 4:3 und 16:9 eingestellt werden.
- Breitbild-Zoom: Das Bild wird horizontal (nicht linear) vergrößert, um den 16:10-Bildschirm auszufüllen. Das Originalbild wird dabei so wenig wie möglich verändert.

- Zoom:

Das Bild wird horizontal und vertikal gleichmäßig vergrößert, um den 16:10-Bildschirm auszufüllen. Diese Einstellung ist besonders für Letter-Box-Signale geeignet.

Hinweise

• Wenn Sie das Eingangssignal von PC 1 oder PC 2 auswählen, stehen „14:9“, „Zoom“ und „Breitbild-Zoom“ nicht zur Verfügung.
• Wenn das Eingangssignal von COMPONENT ausgewählt ist und das eingespeiste Videosignal das Format 1080i aufweist, steht „Breitbild-Zoom“ nicht zur Verfügung.
• Im Modus „Normal“ wird das Eingangssignal von PC 1 bzw. PC 2 im Originalformat angezeigt. Je nach Eingangssignal können schwarze Balken oben und unten am Bildrand erscheinen.

■ Automatische Einstellung der Bildqualität (nur für PC 2)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 35).

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen (siehe „Autom. einstellen“ unten).

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder ein zuvor eingespeistes und gespeichertes Eingangssignal eingeht.

Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal („Autom. einstellen“) (nur für PC 2)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Autom. einstellen“ und drücken Sie OK.

Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

• OK: Die Einstellungen können vorgenommen werden.
• Ende: Der Einstellvorgang wird abgebrochen.

■ Manuelles Einstellen der Bildschärfe (Phase/Pitch) (nur für PC 2)

Sie können die Bildschärfe folgendermaßen einstellen.

1 Stellen Sie die Auflösung am Computer auf 1.680 × 1.050 ein.
2 Legen Sie die CD-ROM ein.
3 Starten Sie die CD-ROM und rufen Sie das Testmuster auf.

Für Windows-Benutzer Wenn die Auto-Run-Funktion eingeschaltet ist:

① Klicken Sie auf Display Adjustment tool (Utility).
② Klicken Sie auf „Adjust“, um die Auflösung zu überprüfen, und klicken Sie dann auf „Next“.
Die Testmuster für Pitch und Phase erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

① Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Gehen Sie zu „Explorer“ und öffnen Sie das CD-ROM-Symbol.

② Öffnen Sie [Utility] und wählen Sie dann [Windows].

③ Starten Sie [Win_Utility.exe].

Das Testmuster erscheint.

Für Macintosh-Benutzer

① Öffnen Sie [Utility] und wählen Sie dann [Mac].
② Starten Sie [Mac_Utility.exe].
Das Testmuster erscheint.

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↑/↓ die Option „Phase“ und drücken Sie OK.

Das Einstellmenü „Phase“ erscheint auf dem Bildschirm.

7 Reduzieren Sie mit den Tasten ↑/↓ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

Test Pattern END Test Pattern END

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↑/↓ die Option „Pitch“ und drücken Sie OK.

Das Einstellmenü „Pitch“ erscheint auf dem Bildschirm.

10 Drücken Sie die Tasten ↑/↓, bis die vertikalen Streifen nicht mehr zu sehen sind.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

Test Pattern SND → Test Pattern SND

11 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeblendet.

■ Manuelles Einstellen der Bildposition (H Center /V Center) (nur für PC 2)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1.680 × 1.050 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM und rufen Sie das Testmuster auf.

Für Windows-Benutzer Wenn die Auto-Run-Funktion eingeschaltet ist:

① Klicken Sie auf Display Adjustment tool (Utility).
② Klicken Sie auf „Adjust“, um die Auflösung zu überprüfen, und klicken Sie dann auf „Next“.

Die Testmuster für H Center und V Center erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

① Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Gehen Sie zu „Explorer“ und öffnen Sie das CD-ROM-Symbol.
② Öffnen Sie [Utility] und wählen Sie dann [Windows].
③ Starten Sie [Win_Utility.exe].

Das Testmuster erscheint.

Für Macintosh-Benutzer

① Öffnen Sie [Utility] und wählen Sie dann [Mac].
② Starten Sie [Mac_Utility.exe].

Das Testmuster erscheint.

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↑/↓ die Option „H Center“ oder „V Center“ und drücken Sie OK.

Das Einstellmenü „H Center“ oder „V Center“ erscheint auf dem Bildschirm.

7 Schieben Sie das Testmuster mit den Tasten ↑/↓ in die Mitte des Bildschirms.
8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeblendet.

■ Manuelles Einstellen der Bildposition (V Center) (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Wenn „14:9“, „Breitbild-Zoom“ oder „Zoom“ ausgewählt ist und Sie die Bildposition nach oben oder unten verschieben möchten, stellen Sie die Bildposition folgendermaßen ein.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „V Center“ und drücken Sie OK.

Das Einstellmenü „V Center“ erscheint auf dem Bildschirm.

4 Stellen Sie die Bildposition mit den Tasten ↑/↓ wie gewünscht ein.

- Ändern der Anzeigewauflösung (Auflösung) (nur für PC 2)

Sie können die Anzeigewauflösung ändern, wenn die aktuelle Eingangsauflösung nicht mit der angezeigten übereinstimmt.

Tipp

Einige Ausgangssignale des Computers werden vom Monitor möglicherweise nicht erkannt, wenn Sie die Standardauflösung einstellen. Das Bild wird unter Umständen in einer anderen als der ausgewählten Auflösung angezeigt. Verwenden Sie diese Funktion nur, wenn Sie die Anzeigewauflösung ändern wollen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Bildschirm) und drücken Sie OK.

Das Menü „Bildschirm“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Auflösung“ und drücken Sie OK.

Das Menü „Auflösung“ erscheint auf dem Bildschirm.

Bildschirm HD15: PC 2 Zoom: Full Autom. einstellen Phase: 30 Pitch: 0 H Center: 50 V Center: 50 Abflösung 1680 × 1050 1400 × 1050 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ die gewünschte Anzeigewauflösung und drücken Sie OK.

Menü „Optionen“

Über das Menü „Optionen“ können Sie folgende Optionen einstellen.

- PIP/PAP

• Videotext
• Eingangserkenn
• Sprache
• Position Menü
• Menü-Sperre
• Demo-Modus
• Alles zurücksetzen

Optionen DVI-D: PC 1 PIP/PAP Videotext: Eingangserkenn: Ein Sprache: Deutsch Position Menü Menü-Sperre: Aus Demo-Modus: Aus Alles zurücksetzen 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

■ Einstellen von „PIP“ (Picture In Picture - Bild im Bild) oder „PAP“ (Picture And Picture - Bild und Bild) (nur für PC 1/PC 2)

Wenn Sie das Menü „PIP/PAP-Einst.“ auf „PIP ein“ oder „PAP ein“ setzen, werden die Bilder von zwei Eingangsquellen gleichzeitig auf dem Bildschirm angezeigt. Wenn „PIP ein“ ausgewählt ist, erscheint das Hauptbild in voller Größe und das Zweitbild wird verkleinert in einer Ecke des Bildschirms angezeigt. Wenn „PAP ein“ ausgewählt ist, werden zwei Bilder gleicher Größe in der Mitte des Bildschirms angezeigt. In der linken Bildschirmhälfte wird das Hauptbild, in der rechten das Zweitbild angezeigt. Außerdem können Sie auswählen, ob der Ton zum Haupt- oder zum Zweitbild zu hören sein soll.

Tipp

Sie können die „PIP“- bzw. „PAP“-Einstellung auch durch mehrmaliges Drücken der Taste ☐ wechseln.

So schalten Sie die PIP- bzw. PAP-Funktion ein bzw. aus

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP-Einst.“ und drücken Sie OK.

Das Menü „PIP/PAP-Einst.“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP PIP/PAP-Einst.: PIP ein PIP/PAP: PAP ein PIP-Grösse: Aus PIP-Position Tonauswahl: 1680 x 1050/60 Hz Wahl: Best: OK Aus: MENU

5 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

- PIP ein: Die Bilder von zwei Eingangsquellen werden auf dem Bildschirm angezeigt. Das Hauptbild erscheint in voller Größe, das Zweitbild wird verkleinert in einer Ecke des Bildschirms angezeigt. Sie können den Eingang für das Zweitbild, die Position und Größe des Zweitbildes und die Audioeingangsquelle auswählen.

- PAP ein: Die Bilder von zwei Eingangsquellen werden auf dem Bildschirm angezeigt. Zwei Bilder gleicher Größe werden in der Mitte des Bildschirms angezeigt. In der linken Bildschirmhälfte wird das Hauptbild, in der rechten das Zweitbild angezeigt. Sie können den Eingang für das Zweitbild und die Audioeingangsquelle auswählen.

- Aus: Die PIP- oder PAP-Funktion ist ausgeschaltet.

So wählen Sie die Eingangsquelle für das Zweitbild (PIP-Funktion: ein/PAP-Funktion: ein)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP-Einst.“ und drücken Sie OK.

Das Menü „PIP/PAP-Einst.“ erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option „PIP ein“ oder „PAP ein“ und drücken Sie OK.

6 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

Das Menü „PIP/PAP“ erscheint auf dem Bildschirm.

7 Wählen Sie mit den Tasten ↑/↓ die gewünschte Eingangsquelle und drücken Sie OK.

• TV: Das Fernsehbild wird im Zweitbildbereich angezeigt.

- COMPONENT: Das Bild von dem Videogerät, das an die Videoeingangsbuchsen für COMPONENT des Monitors angeschlossen ist, wird im Zweitbildbereich angezeigt.

• VIDEO 1: Das Bild von dem Videogerät, das an die Videoeingangsbuchse für VIDEO 1 des Monitors angeschlossen ist, wird im Zweitbildbereich angezeigt.

• VIDEO 2: Das Bild von dem Videogerät, das an die Videoeingangsbuchsen für VIDEO 2 des Monitors angeschlossen ist, wird im Zweitbildbereich angezeigt.

Hinweis

Die Eingangsquellen für das Haupt- und Zweitbild müssen wie unten aufgeführt ausgewählt werden.

Hauptbild	Zweitbild
PC 1	TV
PC 2	COMPONENT
	VIDEO 1
	VIDEO 2

Hinweis

Wenn Sie ein Programm mit Videotext im Zweitbildbereich anzeigen, können Sie die PIP- bzw. PAP-Funktion nicht mit der PIP/PAP-Taste auf der Fernbedienung umschalten.

Zum Ausschalten der PIP- bzw. PAP-Funktion drücken Sie die PIP/PAP-Taste am Monitor oder setzen die Menüoption „PIP/PAP-Einst.“ auf „Aus“.

So ändern Sie die Größe des Zweitbildes (PIP-Funktion: ein)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP-Einst.“ und drücken Sie OK.

Das Menü „PIP/PAP-Einst.“ erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option „PIP ein“ und drücken Sie OK.

6 Wählen Sie mit den Tasten ↑/↓ die Option „PIP-Grösse“ und drücken Sie OK.

Das Menü „PIP-Grösse“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP PIP/PAP-Einst.: PIP ein PIP/PAP: TV PIP-Grosse: Gross PIP-Position Mittel Tonauswahl: Klein 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

7 Wählen Sie mit den Tasten ↑/↓ die gewünschte Größe und drücken Sie OK.

- Gross

- Mittel

- Klein

So ändern Sie die Position des Zweitbildes (PIP-Funktion: ein)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP-Einst.“ und drücken Sie OK.

Das Menü „PIP/PAP-Einst.“ erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option „PIP ein“ und drücken Sie OK.

6 Wählen Sie mit den Tasten ↑/↓ die Option „PIP-Position“ und drücken Sie OK.

Das Menü „PIP-Position“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP 5 PIP/PAP-Einst.: PIP ein PIP/PAP: TV PIP-Grosse: Gross PIP-Position Tonauswahl: 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

7 Wählen Sie mit den Tasten ↑/↓ die gewünschte Position und drücken Sie OK.

Für das Zweitbild stehen 4 Positionen zur Auswahl.

So wählen Sie die Audioeingangsquelle (PIP-Funktion: ein/PAP-Funktion: ein)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP“ und drücken Sie OK.

4 Wählen Sie mit den Tasten ↑/↓ die Option „PIP/PAP-Einst.“ und drücken Sie OK.

Das Menü „PIP/PAP-Einst.“ erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↑/↓ die Option „PIP ein“ oder „PAP ein“ und drücken Sie OK.

6 Wählen Sie mit den Tasten ↑/↓ die Option „Tonauswahl“ und drücken Sie OK.

Das Menü „Tonauswahl“ erscheint auf dem Bildschirm.

7 Wählen Sie mit den Tasten ↑/↓ die gewünschte Quelle und drücken Sie OK.

- Haupt: Der Ton von der für das Hauptbild ausgewählten Eingangsquelle wird wiedergegeben.

- Zweitbild: Der Ton von der für das Zweitbild ausgewählten Eingangsquelle wird wiedergegeben.

Tipp

Wenn Sie „Zweitbild“ auswählen, wird ♪ auf dem Bildschirm angezeigt.

■ Einstellen von „Videotext“ (nur für TV/VIDEO 1/VIDEO 2)

Sofern der aktuelle Sender Videotext ausstrahlt, können Sie den Videotext anzeigen lassen. Einzelheiten zum Anzeigen von Videotext finden Sie unter „Der Videotextdienst (nur für TV/VIDEO 1/VIDEO 2)“ auf Seite 36.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Videotext“ und drücken Sie OK.

Das Menü „Videotext“ erscheint auf dem Bildschirm.

Optionen PIP/PAP Videotext: Ein Eingangserkenn: Aus Sprache: Deutsch Position Menu Menü-Sperra: Aus Demo-Modus: Aus Alles zurücksetzen Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ die Option „Aus“ oder „Ein“ und drücken Sie OK.

- Aus: Der Videotextmodus ist ausgeschaltet.

- Ein: Der Videotextmodus ist eingeschaltet.

■ Einstellen von „Eingangserkenn“ (nur für PC 1/PC 2)

Sie können den Monitor so einstellen, dass er automatisch ein verfügbares Eingangssignal erkennt und den Eingang entsprechend wechselt.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Eingangserkenn“ und drücken Sie OK.

Das Menü „Eingangserkenn“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP Videotext: Eingangserkenn: Ein Sprache: Aus Position Menu Menü-Sperre: Aus Demo-Modus: Aus Alles zurücksetzen 1680 × 1050/60 Hz Wahl Best OK Aus MENU

4 Wählen Sie mit den Tasten ↑/↓ die Option „Ein“ oder „Aus“ und drücken Sie OK.

• Ein: Wenn das Signal von der ausgewählten Eingangsquelle ausfällt oder Sie einen Eingang ausgewählt haben, an dem kein Signal eingespeist wird, versucht der Monitor, ein Signal vom anderen Computereingang zu erkennen und, sofern vorhanden, anzuzeigen.
• Aus: Der Monitor wechselt den Eingang nicht automatisch. Drücken Sie die Taste 🔍 oder die Eingangswahltasten, um den Eingang zu wechseln.

■ Einstellen von „Sprache“

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Sprache“ und drücken Sie OK.

Das Menü „Sprache“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP Videoext: Eingangserkenn: Ein Sprache: English Position Menu: Français Menü-Sperre: Deutsch Demo-Modus: Español Alles zurücksetzen: Italiano Nederlands Svenska Русский 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ die Sprache und drücken Sie OK.

• English: Englisch
• Français: Französisch
• Deutsch
• Español: Spanish
• Italiano: Italienisch
  • Nederlands: Niederländisch
• Svenska: Schwedisch
  • Русский: Russisch

■ Einstellen von „Position Menü“

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Position Menü“ und drücken Sie OK.

Das Menü „Position Menü“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP Videotext: Eingangserkenn: Ein Sprache: Deutsch Position Menu Menu-Sperr: Demo-Modus: Alles zurücksetzen 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ die gewünschte Position und drücken Sie OK.

Sie können eine von 9 Positionen für das Menü auswählen.

■ Einstellen von „Menü-Sperre“

Sie können die Menüeinstellungen sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Menü-Sperre“ und drücken Sie OK.

Das Menü „Menü-Sperre“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP Videotext: Eingangserkenn: Ein Sprache: Deutsch Position Menu Menu-Score: Ein Demo-Modus: Aus Alles zurücksetzen 1680 × 1050/60 Hz Wahl: Best: OK Aus MENU

4 Wählen Sie mit den Tasten ↑/↓ die Option „Ein“ oder „Aus“ und drücken Sie OK.

- Ein: Wenn Sie „Ein“ ausgewählt haben und die Taste MENU drücken, erscheint das Menü „Optionen“ auf dem Bildschirm. Wenn Sie die Taste ☐ drücken, wird das Symbol 🔒 angezeigt.

- Aus: Die Sperrung der Menüeinstellungen wird aufgehoben.

So heben Sie die Sperrung der Menüeinstellungen auf

1 Drücken Sie die Taste MENU.
Das Menü „Optionen“ wird angezeigt.
2 Drücken Sie die Taste OK.
Das Menü „Menü-Sperre“ wird angezeigt.
3 Wählen Sie mit den Tasten ↑/↓ die Option „Aus“ und drücken Sie OK.
Die Sperrung der Menüeinstellungen ist damit aufgehoben.

■ Einstellen von „Demo-Modus“

Sie können die Funktion „Demo-Modus“ ein- bzw. ausschalten. Wenn Sie das Menü „Demo-Modus“ auf „Ein“ setzen, erscheint eine Demo auf dem Bildschirm.

Um die Funktion „Demo-Modus“ abzubrechen, setzen Sie das Menü „Demo-Modus“ auf „Aus“.

Hinweis

Wenn „Demo-Modus“ eingeschaltet ist, funktionieren nur der Netzschalter ⏻ und die Taste MENU.

■ Zurücksetzen auf die Standardwerte

Mit dieser Funktion werden die Einstellungen für alle Eingänge auf die Standardwerte zurückgesetzt. Verwenden Sie diese Funktion daher mit Vorsicht.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↑/↓ die Option (Optionen) und drücken Sie OK.

Das Menü „Optionen“ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↑/↓ die Option „Alles zurücksetzen“ und drücken Sie OK.

Das Menü „Alles zurücksetzen“ erscheint auf dem Bildschirm.

Optionen DVI-D: PC 1 PIP/PAP Videotext: Eingangserkenn: Ein Sprache: Deutsch Position Menu Menu-Sperre: Aus Demo-Modus: Aus Alles zurücksetzen OK Ende 1680 × 1050/60 Hz Wahl: Best: OK Aus: MENU

4 Wählen Sie mit den Tasten ↑/↓ den gewünschten Modus und drücken Sie OK.

- OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für „Sprache“ hierbei nicht zurückgesetzt wird.

- Ende: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

Hinweis

Wenn Sie in Schritt 4 OK wählen, werden die im Menü „Grundeinstellungen“ vorgenommenen Einstellungen ebenfalls auf die Standardwerte zurückgesetzt. Um Fernsehsendungen zu empfangen, müssen Sie daher die Kanäle erneut speichern, wenn Sie OK gewählt haben (Seite 17).

Technische Merkmale

Einstellen der Lautstärke

Über die Lautsprecher des Monitors oder über Kopfhörer können Sie Ton vom Computer oder anderen Geräten, die an die Audioeingangsbuchsen des Monitors angeschlossen sind, wiedergeben lassen.

Sie können die Lautstärke steuern, wenn Sie Signale von PC 1/PC 2 oder TV/COMPONENT/VIDEO 1/VIDEO 2 einspeisen.

Mit dem Einstellbalken „Lautstärke“ können Sie die Lautstärke einstellen.

1 Drücken Sie die Tasten ▲+/-, wenn kein Menü auf dem Bildschirm angezeigt wird.

+ - Lautstärke 30

2 Stellen Sie mit den Tasten ▲+/- die gewünschte Lautstärke ein.

Nach etwa 5 Sekunden wird der Einstellbalken automatisch ausgeblendet.

Hinweise

• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lässt sich die Lautstärke nicht mit den Tasten ↑/↓ am Monitor einstellen. Verwenden Sie stattdessen die Tasten △+/- auf der Fernbedienung.
• Mit den Tasten ↑/↓ auf der Fernbedienung lässt sich die Lautstärke nicht einstellen.
• Wenn sich der Monitor im Stromsparmodus befindet, wird über die Lautsprecher oder die Kopfhörer kein Ton ausgegeben.

Die Stromsparfunktion

Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management-Standard) für Analogeingänge bzw. DMPM (DVI Digital Monitor Power Management) für Digitaleingänge unterstützt, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert.

Betriebs-modus	Leistungsaufnahme	Netzanzeige ⏻
Normalbetrieb	max. 99 W	grün
Deaktiviert*(Tiefschlaf)**	max. 2 W	orange

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und „Kein Eing Signal“ erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Stromsparmodus.
** „Tiefschlaf“ ist ein Stromsparmodus, der von der EPA (Environmental Protection Agency - Umweltschutzbehörde der USA) definiert wurde.

Tipp

Wenn sich der Monitor im Bereitschaftsmodus befindet oder der Ausschalt-Timer aktiviert ist, leuchtet die Netzanzeige ⏻ rot.

Einstellen des Bildmodus

Sie können den Bildmodus mit der Taste ⚙ oder über die Option „Modus“ im Menü „Bild“ auswählen.

Wenn Sie „Autom.“ wählen, passt der Monitor die Helligkeit des Bildschirms automatisch an die Lichtverhältnisse der Umgebung an (automatische Helligkeitseinstellfunktion). Weitere

Informationen finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“.

Einzelheiten zum Menü „Modus“ finden Sie auf Seite 21.

Einzelheiten zur Taste ⚙️ finden Sie unten.

Drücken Sie die Taste ⚙ mehrmals.

Mit jedem Tastendruck auf ☐ wechselt der Modus folgendermaßen:

Die Anzeigen erscheinen nacheinander auf dem Bildschirm und der Bildmodus wird entsprechend gewechselt. Nach etwa 10 Sekunden wird das Menü automatisch ausgeblendet.

Automatische Helligkeitseinstellung (Lichtsensor)

Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Die Bildschirmhelligkeit wird auf den geeignetsten Wert eingestellt, wenn Sie den Bildmodus mit der Taste 🔒 oder über die Option „Modus“ im Menü „Bild“ auf „Autom.“ einstellen. Wenn Sie das Eingangssignal von PC 1 oder PC 2 auswählen, wird standardmäßig „Film“ ausgewählt. Wenn Sie das Eingangssignal von COMPONENT, VIDEO 1, VIDEO 2 oder TV auswählen, wird standardmäßig „Lebhaft“ ausgewählt.

Wenn Sie den Bildmodus mit der Taste ☉ auf „Autom.“ einstellen, wird außerdem der Einstellbalken angezeigt. Sie können die Helligkeit anhand des Balkens mit den Tasten ↑/↓ einstellen. Die Bildschirmhelligkeit ändert sich je nach dem Pegel, den Sie hier einstellen.

Automatische Einstellung der Bildqualität (nur für PC 2)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche):

Horizontalfrequenz: 28–86 kHz

Vertikalfrequenz: 48–85 Hz (Auflösung < 1.280 × 1.024)

48–75 Hz (Auflösung < 1.400 × 1.050)

48–60 Hz (Auflösung ≤ 1.680 × 1.050)

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 28). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Automatisches Ausschalten des Monitors (nur für TV/COMPONENT/VIDEO 1/VIDEO 2)

Sie können den Monitor so einstellen, dass er sich nach einer bestimmten Zeitspanne (15, 30, 45, 60 oder 90 Minuten) automatisch ausschaltet.

Drücken Sie mehrmals die Taste 🔒 auf der Fernbedienung.

Mit jedem Tastendruck auf ☑ wechselt die Zeitspanne folgendermaßen:

So deaktivieren Sie den Ausschalt-Timer

Drücken Sie die Taste ☎ so oft, bis „Aus“ angezeigt wird.

Tipps

• Wenn Sie den Monitor aus- und dann wieder einschalten, wird der Ausschalt-Timer deaktiviert.
• Wenn der Ausschalt-Timer aktiviert ist, leuchtet die Netzanzeige ⏻ rot.
• Wenn Sie die Ausschaltautomatik-Taste bei aktiviertem Ausschalt-Timer drücken, wird die Restdauer bis zum Ausschalten des Monitors angezeigt.
• Wenn Sie bei aktiviertem Ausschalt-Timer das Eingangssignal von PC 1 oder PC 2 auswählen, wird der Ausschalt-Timer deaktiviert.

Der Videotextdienst (nur für TV/VIDEO 1/VIDEO 2)

Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern ausgestrahlt wird. Auf der Indexseite des Videotextdienstes finden Sie Informationen zur Verwendung dieses Dienstes. Um Videotext anzuzeigen, setzen Sie das Menü „Videotext“ im Menü „Optionen“ auf „Ein“. Mit den Tasten auf der Fernbedienung können Sie dann wie unten erläutert die gewünschten Informationen aufrufen.

Hinweise

• Beachten Sie, dass die Taste ☑ (Videotext) möglicherweise nicht überall funktioniert, da nicht überall Videotext ausgestrahlt wird.
• Stellen Sie einen Kanal (Sender) mit starken Signalen ein, da es andernfalls zu Fehlern im Videotext kommen kann.

So schalten Sie den Videotextmodus ein

Wählen Sie den Fernsehkanal aus, dessen Videotextdienst angezeigt werden soll, und drücken Sie die Taste ☑.

Mit jedem Tastendruck auf ☐ wechelt der Modus zwischen „aus → Videotext → Fernsehbild + Videotext → aus...“.

So wählen Sie eine Videotextseite aus

Geben Sie über die Tasten 0-9 die dreistellige Seitenzahl ein.

Tipps

• Wenn Sie einen Fehler gemacht haben, geben Sie einfach die richtige Seitenzahl ein.
• Wenn der Zähler auf dem Bildschirm immer weiter läuft, ist die entsprechende Seite nicht verfügbar. Geben Sie in diesem Fall eine andere Seitenzahl ein.

So rufen Sie die nächste oder vorherige Seite auf

Drücken Sie die Taste ▲ oder ▼.

So halten Sie eine Videotextseite an

Bei einigen Videotextseiten gibt es Unterseiten, die automatisch nacheinander angezeigt werden. Wenn Sie eine solche Seite anhalten möchten, damit sie länger angezeigt wird, drücken Sie die Taste ☒. Drücken Sie die Taste erneut, um das Anhalten der Seite aufzuheben.

So zeigen Sie versteckte Informationen (z. B. Antworten für ein Quiz) an

Drücken Sie die Taste ☐. Drücken Sie die Taste erneut, um die Informationen auszublenden.

So wählen Sie eine Unterseite aus

Drücken Sie die Tasten ↑/↓ auf der Fernbedienung, bis die gewünschte Seite angezeigt wird.

■ Der TOPtext-Dienst

Beim TOPtext-Dienst können Sie Seiten mit einem einzigen Tastendruck aufrufen.

Wenn Sie sich im Videotextmodus befinden und TOPtext ausgestrahlt wird, erscheint unten auf der Videotextseite ein farbcodiertes Menü. Drücken Sie die farbige Taste (rot, grün, gelb oder blau), um die entsprechende Seite aufzurufen.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 38 nach.

Wenn „Unzulässiger Bereich“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 38.

Wenn „xxx.x kHz / xxx Hz“ angezeigt wird

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Information DVI-D:PC1 Unzulässiger Bereich XXX.XkHz / XXXHz

Wenn „Auflösung >1680 × 1050“ angezeigt wird

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt.

Information DVI-D:PCI Unzulässiger Bereich Auflösung>1680X1050

Wenn „Kein Eing Signal“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Information DVI-D:PC1 Kein Eing Signal In Stromsparmodus

Wenn „Kabel Nicht Verbunden“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist. Nach 45 Sekunden wechselt der Monitor in den Stromsparmodus.

Information DVI-D:PC1 Kabel Nicht Verbunden

Wenn „Demnächst Ausschaltung über Ausschalt-Timer“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass die Stromversorgung des Monitors über den Timer in 1 Minute ausgeschaltet wird.

Wenn „Demnächst Ausschaltung über Ausschaltautomatik“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass die Stromversorgung des Monitors über die Ausschaltautomatik in 1 Minute ausgeschaltet wird.

Wenn „Funktion nicht verfügbar“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass die Funktion, die Sie ausführen wollten, nicht zur Verfügung steht.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Für PC 1/PC 2

Symptom	Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt.
Die Netzanzeige ⏻ leuchtet nicht oder die Netzanzeige ⏻ leuchtet nicht auf, wenn der Netzschalter ⏻ gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
„Kabel Nicht Verbunden“ erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 11).Überprüfen Sie, ob am Videoeingangsanschluss Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 15).Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen „Kabel Nicht Verbunden“ auf dem Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
„Kein Eing Signal“ erscheint auf dem Bildschirm oder die Netzanzeige ⏻ leuchtet orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 11).Überprüfen Sie, ob am Videoeingangsanschluss Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 15).■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Installieren Sie die neueste Version des Grafikkartentreibers. Oder gleichen Sie die Version der Grafikkarte an das aktuelle Betriebssystem an.Wenn Sie einen Laptop verwenden, stellen Sie am Computer als Ausgang den Videoausgang ein (nähere Informationen zum Einstellen des Videoausgangs erhalten Sie beim Computerhersteller).Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
„Unzulässiger Bereich“ erscheint auf dem Bildschirm (Seite 37).	■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt.Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontalfrequenz: 28–86 kHz (analoges RGB), 28–68 kHz (digitales RGB)Vertikalfrequenz: 48–85 Hz (Auflösung < 1.280 × 1.024), 48–75 Hz (Auflösung < 1.400 × 1.050), 48–60 Hz (Auflösung ≤ 1.680 × 1.050) (analoges RGB), 60 Hz (digitales RGB)Auflösung: maximal 1.680 × 1.050Starten Sie das Betriebssystem im abgesicherten Modus und starten Sie den Computer neu, nachdem Sie die Auflösung eingestellt haben. Wie Sie den abgesicherten Modus einstellen, hängt vom Betriebssystem ab. Nähere Informationen dazu erhalten Sie beim Computerhersteller.
Sie arbeiten mit einem Windows-System.	Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „MFM-HT205“. Wenn „MFM-HT205“ in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.
Das Bild flimmert, springt, oszilliert oder ist gestört.	Stellen Sie Pitch und Phase ein (nur PC 2) (Seite 28).■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Dieser Monitor kann Signale im Interlace-Modus (Zeilensprungmodus) nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Empfohlen werden 60 Hz.
Das Bild ist verschwommen.	Stellen Sie Kontrast und Helligkeit ein (Seite 22).Stellen Sie die Schärfe ein (Seite 23).Stellen Sie Pitch und Phase ein (nur PC 2) (Seite 28).■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.680 × 1.050 ein.
Doppelbilder sind zu sehen.	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur PC 2).	Stellen Sie Pitch und Phase ein (Seite 28).Stellen Sie die Bildposition ein (Seite 28). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild erscheint vertikal gedehnt oder das Bildformat ist ungewöhnlich.	■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.680 × 1.050 ein.
Das Bild ist zu klein.	■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.680 × 1.050 ein.
Das Bild ist zu dunkel.	Stellen Sie die Hintergrundbeleuchtung ein (Seite 22).Stellen Sie die Helligkeit ein (Seite 22).Stellen Sie den Gammamodus im Menü „Gamma“ ein (Seite 24).Nach dem Einschalten des Monitors dauert es einige Minuten, bis der Bildschirm hell wird.Wenn der Bildmodus auf „Autom.“ eingestellt ist, wird der Bildschirm bei geringem Umgebungslicht möglicherweise dunkel (Seite 21, 35).
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar.	Stellen Sie Pitch und Phase ein (nur PC 2) (Seite 28).
Die Farben sind nicht gleichmäßig.	Stellen Sie Pitch und Phase ein (nur PC 2) (Seite 28).
Weiß sieht nicht weiß aus.	Stellen Sie die Farbtemperatur ein (Seite 23).
Die Bedienelemente am Monitor funktionieren nicht.Öπ erscheint auf dem Bildschirm.	Wenn „Menü-Sperre“ auf „Ein“ gesetzt ist, setzen Sie die Option auf „Aus“ (Seite 32).
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Symptom	Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt.
Es werden keine Kanäle empfangen.	Überprüfen Sie, ob das Netzkabel fest angeschlossen ist.Schalten Sie den Monitor ein.Überprüfen Sie die Antennenverbindungen.
Es ist kein Ton zu hören./Der Ton ist gestört.
Das Bild ist gut, aber es ist kein Ton zu hören.	Überprüfen Sie die Audiokabelverbindungen.Überprüfen Sie die Lautstärkeeinstellung.Drücken Sie die Taste ☐ oder △+, so dass „Muting“ auf dem Bildschirm ausgeblendet wird (Seite 19, 34).Trennen Sie die Kopfhörer vom Monitor.
Schwarze Balken erscheinen an den Seiten, oben und unten auf dem Bildschirm.	Das hängt mit der Art der Videoquelle zusammen. Passen Sie die Bildschirmgröße mit dem Menü „Zoom“ an (Seite 27).
Die Fernbedienung funktioniert nicht.	Die Batterien sind möglicherweise zu schwach. Tauschen Sie die Batterien aus.Überprüfen Sie, ob die Batterien polaritätsrichtig eingelegt sind.Wenn die Netzanzeige ⏻ am Monitor nicht leuchtet, drücken Sie den Netzschalter ⏻ am Monitor.Wenn Sie Fernsehfunktionen verwenden möchten, muss der Fernseheingang ausgewählt sein.Wenn Sie für die „PIP“- oder „PAP“-Funktion Fernsehfunktionen verwenden möchten, muss für das Zweitbild der Fernseheingang ausgewählt sein.Wenn Sie ein Programm mit Videotext im Zweitbildbereich anzeigen, können Sie die PIP-bzw. PAP-Funktion nicht mit der PIP/PAP-Taste auf der Fernbedienung umschalten. Die PIP/PAP-Taste steht nur für den Videotext zur Verfügung (Seite 30).
Beim Anzeigen eines Fernsehkanals ist das Bild verrauscht.	Setzen Sie „Dyn. NR“ auf „Ein“, um die Bildstörungen zu verringern (Seite 24).Verringern Sie den Wert für „Bildschärfe“ (Seite 23).

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: MFM-HT205
- Seriennummer
• Detaillierte Beschreibung des Problems
- Kaufdatum
- Modellbezeichnung und technische Daten des Computers und der Grafikkarte
- Typ der eingespeisten Signale (PC 1/PC 2/TV/COMPONENT/VIDEO 1/VIDEO 2)

Technische Daten

LCD-Bildschirm

Bildschirmtyp: a-Si-TFT-Aktivmatrix

Bildschirmgröße:

20 Zoll (51 cm)

Anzeigeauflösung:

Horizontal: max. 1.680 Punkte

Vertikal: max. 1.050 Zeilen

Signaleingang

PC 1

Signalformat:

Digitales RGB (DVI-D) (TMDS, einfache Verbindung)

Betriebsfrequenz:

Stereominibuchse, 500 mV effektiver Mittelwert

PC 2

Signalformat:

Analoges RGB (HD-15, D-Sub)

Betriebsfrequenz:

Vertikal: 48–85 Hz (Auflösung < 1.280 × 1.024)

48–75 Hz (Auflösung < 1.400 × 1.050)

48–60 Hz (Auflösung ≤ 1.680 × 1.050)

Signalpegel:

RGB-Signal: 0,7 Vp-p, 75 Ω, positiv

Synchronisationssignal:

TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates horizontales und vertikales Signal oder zusammengesetztes Synchronisationssignal) 0,3 Vp-p, 75 Ω, negativ (Grünsignal mit Synchronisation)

Audio:

Stereominibuchse, 500 mV effektiver Mittelwert

TV

Fernsehnorm:

PAL, SECAM (B/G, D/K, L, I)

Kanalbereich:

VHF: E2 bis E12

UHF: E21 bis E69

CATV: S1 bis S20

HYPER: S21 bis S41

D/K: R1 bis R12, R21 bis R69

L: F2 bis F10, B-Q, F21 bis F69

I: UHF B21 bis B69

Antenne:

75-Ohm-Außenantenne für VHF/UHF

COMPONENT

Signalstandard:

Komponentenvideosignal (Y, P_B , P_R ) (Cinchbuchse)

Y: 1,0 Vp-p, 75 Ohm, unsymmetrisch, sync-negativ

Cinchbuchse (stereo), 500 mV effektiver Mittelwert

VIDEO 1

Signalstandard:

21-poliger Scart-Anschluss (CENELEC-Standard) mit AUDIO/VIDEO-Eingang, RGB-Eingang und TV AUDIO/VIDEO-Ausgang

VIDEO 2

Signalstandard:

S-Videosignal (4-polig, Mini-DIN)

Y: 1,0 Vp-p, 75 Ohm, unsymmetrisch, sync-negativ

C: 0,286 Vp-p (Burst-Signal), 75 Ω

FBAS-Videosignal (Cinchbuchse)

1,0 Vp-p, 75 Ohm, unsymmetrisch, sync-negativ

Videoformat: NTSC, PAL, SECAM

Audio:

Cinchbuchse (stereo), 500 mV effektiver Mittelwert

Plug & Play

VESA, DDC2B

Lautsprecherausgang

max. 3 W × 2 +5 W

Kopfhörerausgang

Stereominibuchse

Betriebsspannung

100–240 V Wechselstrom, 50–60 Hz

max. 1,2 A

Leistungsaufnahme

Betrieb (max.): 99 W

Bereitschaft (max.): 2 W

Betriebstemperatur

0–35°C

Abmessungen (Breite/Höhe/Tiefe)

Monitor (aufrecht stehend):

ca. 523,7 × 406,8 × 197 mm

Gewicht

ca. 8,2 kg

Zubehör

Siehe Seite 11.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Technische kenmerken 33

Technische gegevens 40

Technische kenmerken

Het volume regelen

S-Video (4-polige mini DIN)

In wachtstand (max.): 2 W

Werkingstemperatuur

0–35°C

Beeldscherm (rechtop):

Ong. 523,7 × 406,8 × 197 mm

Gewicht

Ong. 8,2 kg

Accessoires

Zie pagina 10.

Energisparfunktionen 33

• S: Kabelkanaler
• C: Markbundna kanaler

Energisparfunktionen

Horisontell: Max. 1 680 punkter

Vertikal: Max. 1 050 linjer

Signalintag

PC 1

Signalformat:

S-Video (4 túi mini DIN)

S-Video (4-pinski mini DIN)

Y: 1,0 Vp-p, 75-ohm neuravnotežen, sync negativen

C: 0,286 Vp-p (Burst signal), 75 Ω

Sestavljeni (composite) video (Phono vhod)

1,0 Vp-p, 75-ohm neuravnotežen, sync negativen

Video oblika: NTSC, PAL, SECAM

Zvok:

Phono vhod (stereo), 500 mVrms

Stereo mini fiş, 500 mVrms

PC2

Sinyal formatı:

Analog RGB (HD-15D-alt)

Çalışma frekansı:

Yatay: 28–86 kHz

Dikey: 48–85 Hz (çözünürlük < 1.280 × 1.024)

Stereo mini fis, 500 mVrms

TV

TV Sistemi:

PAL, SECAM (B/G, D/K, L, I)

Kanal kaplama:

VHF: E2 ile E12

UHF: E21 ile E69

CATV: S1 ile S20

HİPER: S21 ile S41

S-Video (4-pin mini DIN)

Y: 1,0 Vp-p, 75-ohm dengelenmemiş, sync negatif

C: 0,286 Vp-p (Patlama sinyali), 75 Ω

Komposit video (Fono fiş)

1,0 Vp-p, 75-ohm dengelenmemiş, sync negatif

Video formatı: NTSC, PAL, SECAM

Audio:

Fono fiş (stereo), 500 mVrms

Tak ve Kullan

VESA, DDC2B

Hoparlör çıkışı

Maks. 3 W × 2 +5 W

Kulaklık çıkışı

Stereo mini fiş

Güç gereksinimleri
