BEDIENUNGSANLEITUNG SDM-HS75P SONY

Minimum 7 A, 125 V As an ENERGY STAR Partner, Sony Corporation has determined that this product meets the ENERGY STAR guidelines for energy efficiency.

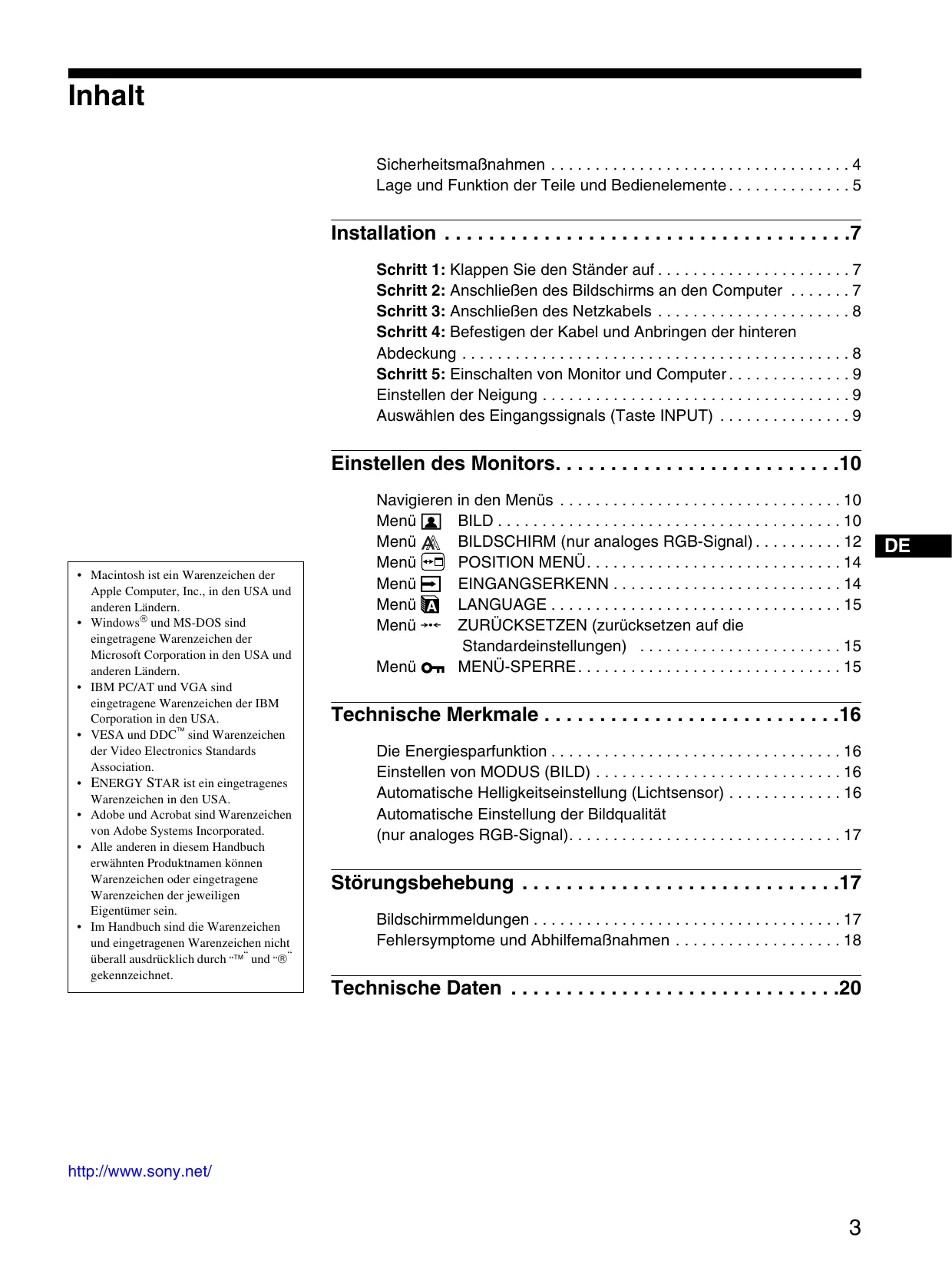

Inhalt Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . 5

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Schritt 1: Klappen Sie den Ständer auf . . . . . . . . . . . . . . . . . . . . . . 7 Schritt 2: Anschließen des Bildschirms an den Computer . . . . . . . 7 Schritt 3: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 8 Schritt 4: Befestigen der Kabel und Anbringen der hinteren Abdeckung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Schritt 5: Einschalten von Monitor und Computer . . . . . . . . . . . . . . 9 Einstellen der Neigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Auswählen des Eingangssignals (Taste INPUT) . . . . . . . . . . . . . . . 9

Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . .10

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern. • Windows und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. • IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA. • VESA und DDC sind Warenzeichen der Video Electronics Standards Association. • ENERGY STAR ist ein eingetragenes Warenzeichen in den USA. • Adobe und Acrobat sind Warenzeichen von Adobe Systems Incorporated. • Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein. • Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „“ und „“ gekennzeichnet.

Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Menü BILD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Menü BILDSCHIRM (nur analoges RGB-Signal) . . . . . . . . . . 12 Menü POSITION MENÜ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Menü EINGANGSERKENN . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Menü LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Menü 0 ZURÜCKSETZEN (zurücksetzen auf die Standardeinstellungen) . . . . . . . . . . . . . . . . . . . . . . . 15 Menü MENÜ-SPERRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Einstellen von MODUS (BILD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Automatische Helligkeitseinstellung (Lichtsensor) . . . . . . . . . . . . . 16 Automatische Einstellung der Bildqualität (nur analoges RGB-Signal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Fehlersymptome und Abhilfemaßnahmen . . . . . . . . . . . . . . . . . . . 18

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

http://www.sony.net/

DE Sicherheitsmaßnahmen Warnhinweis zum Netzanschluss • Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards. Für Kunden in Großbritannien Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker. Beispiele für Steckertypen

• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder. • Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Display (Flüssigkristallbildschirm) Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99%)

Wartung für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist: • Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen. • Vor mechanischen Vibrationen oder Stößen. • Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten. • Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen. Stellen Sie dieses Gerät auf eine ebene Oberfläche. Stellen Sie es nicht auf eine unebene Oberfläche, wie z. B. eine Tischkante. Wenn ein Teil dieses Geräts über die Standfläche hinausragt, kann es herunterfallen, beschädigt werden und Verletzungen verursachen.

Hinweise zum LCD-Bildschirm • Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCDBildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen. • Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten. • Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen. • Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCDBildschirms führen könnten. • Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin. • Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden. • Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport • Wenn Sie den Monitor transportieren wollen, lösen Sie alle Kabel vom Monitor und halten Sie den Monitor fest mit beiden Händen. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden. • Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Montage an der Wand oder einem Montagearm Wenden Sie sich bitte an qualifizierte Fachleute, wenn Sie den Monitor an der Wand oder einem Montagearm montieren wollen. Beachten Sie bitte, dass bei dieser Montageart die hintere Abdeckung abgenommen werden muss.

Entsorgen des Monitors • Entsorgen Sie den Monitor nicht im normalen Hausmüll. • Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

1 Netzschalter und Netzanzeige 1 (Seite 9, 16) Um den Monitor ein- bzw. auszuschalten, drücken Sie den Netzschalter 1 nach oben. Die Netzanzeige leuchtet grün, wenn der Bildschirm eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet.

Lage und Funktion der Teile und Bedienelemente Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten. Der Netzschalter 1 und die Steuertasten befinden sich unten rechts an der Vorderseite des Monitors.

Vorderseite des Bildschirms Zum Ein- und Ausschalten des Monitors nach oben drücken.

2 Menütaste MENU (Seite 10) Diese Taste dient zum Aufrufen oder Schließen des Hauptmenüs.

3 Tasten m/M (Seite 10) Diese Tasten fungieren beim Auswählen von Menüoptionen und beim Einstellen von Optionen als Tasten m/M.

4 Taste OK (Seite 10) Diese Taste dient zum Auswählen von Optionen bzw. zum Einstellen von Werten im Menü.

5 Taste (Seite 16) Mit dieser Taste lässt sich die Helligkeit des Bildschirms einstellen. 7

6 Taste INPUT (Seite 9) Diese Taste dient zum Auswählen des Videoeingangssignals von INPUT1 bzw. INPUT2, wenn zwei Computer an den Monitor angeschlossen sind.

Rückseite des Bildschirms

7 Lichtsensor (Seite 16) Dieser Sensor misst die Helligkeit der Umgebung. Decken Sie den Sensor auf keinen Fall mit Papier o. ä. ab.

8 Aussparung für die Sicherheitssperre Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht. Micro Saver Security System ist ein Warenzeichen von Kensington.

9 Hintere Abdeckung (Seite 8) Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen bzw. lösen wollen.

Rückseite des Bildschirms

0 Netzeingang AC IN (Seite 8) Schließen Sie hier das Netzkabel (mitgeliefert) an. qa DVI-D-Eingangsanschluss (digitales RGB) für INPUT1 (Seite 7) An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen. qs HD15-Eingang (analoges RGB) für INPUT2 (Seite 7) Dieser Anschluss dient zum Einspeisen von analogen RGBVideosignalen (0,7 Vp-p, positiv) und SYNC-Signalen.

Nehmen Sie die hintere Abdeckung ab.

Installation Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden: • LCD-Bildschirm • Netzkabel • HD15-HD15-Videosignalkabel (analoges RGB) • DVI-D-Videosignalkabel (digitales RGB) • Kabelklemme • CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.) • Garantiekarte • Kurzreferenz

Schritt 1:Klappen Sie den Ständer auf Hinweis Der Ständer ist werkseitig eingeklappt. Stellen Sie den Bildschirm nicht vertikal auf, wenn der Ständer eingeklappt ist. Andernfalls kann der Bildschirm umkippen.

Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB) Schließen Sie den Computer mit dem mitgelieferten DVI-DVideosignalkabel (digitales RGB) an den DVI-DEingangsanschluss (digitales RGB) am Monitor an.

an den DVI-DEingangsanschluss (digitales RGB)

an den DVIAusgangsanschlus s (digitales RGB) des Computers DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert)

Anschließen eines Computers mit einem HD15Ausgangsanschluss (analoges RGB) Schließen Sie den Computer mit dem mitgelieferten HD15HD15-Videosignalkabel (analoges RGB) an den HD15Eingangsanschluss (analoges RGB) am Monitor an.

Schritt 2: Anschließen des Bildschirms an den Computer

DE Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

x Anschließen an einen IBM PC/AT oder kompatiblen Computer

Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus. Hinweise • Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen. • Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

an den HD15Eingangsanschluss (analoges RGB)

an den HD15Ausgangsanschluss (analoges RGB) des Computers

IBM PC/AT oder kompatibler Computer

HD15-HD15Videosignalkabel (analoges RGB) (mitgeliefert)

x Anschließen an einen Macintosh-Computer Wenn Sie diesen Monitor an einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Macintosh-Adapter (nicht mitgeliefert). Schließen Sie den Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschließen.

Schritt 4: Befestigen der Kabel und Anbringen der hinteren Abdeckung 1 Bündeln der Kabel. Bündeln Sie die Kabel mithilfe der mitgelieferten Kabelklemme.

an den HD15Eingangsanschluss (analoges RGB)

an den Ausgangsanschluss des Computers

HD15-HD15Videosignalkabel (analoges RGB) (mitgeliefert)

2 Bringen Sie die hintere Abdeckung wieder an.

Schritt 3: Anschließen des Netzkabels Schließen Sie bei ausgeschaltetem Monitor und Computer zuerst das Netzkabel an den Monitor an und stecken Sie dann den Netzstecker in eine Netzsteckdose.

an Netzsteckdose Netzkabel (mitgeliefert)

Die Abbildungen der Monitorrückseite zeigen das Modell SDM-HS75P. Dasselbe gilt für die anderen Modelle.

Schritt 5: Einschalten von Monitor und Computer

Einstellen der Neigung Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. ca. 20°

1 Drücken Sie den Netzschalter 1 nach oben. Die Netzanzeige 1 des Monitors leuchtet grün auf.

2 Schalten Sie den Computer ein. Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Fassen Sie den LCD-Bildschirm unten an den Seiten und stellen Sie die Neigung des Bildschirms wie gewünscht ein.

Wenn auf dem Bildschirm kein Bild erscheint • Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein. • Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint: Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint: Das Videosignalkabel muss richtig angeschlossen sein. • Wenn „UNZULÄSSIGER BEREICH“ erscheint: Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

1280 × 1024 oder weniger

1280 × 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18). Spezielle Treiber werden nicht benötigt Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können. Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

So können Sie ergonomisch mit dem Bildschirm arbeiten Der Bildschirm ist so konstruiert, dass er sich auf einen angenehmen Sichtwinkel einstellen lässt. Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten. Hinweis Achten Sie beim Einstellen der Bildschirmneigung darauf, den Monitor nicht versehentlich vom Tisch zu stoßen oder fallen zu lassen.

Auswählen des Eingangssignals (Taste INPUT) Drücken Sie die Taste INPUT. Das Eingangssignal wechselt mit jedem Tastendruck.

INPUT Bildschirmmeldung (erscheint Konfiguration des ca. 5 Sekunden lang oben Eingangssignals links)

EINGANG1 : DVI-D DVI-D-Eingangsanschluss (digitales RGB) für INPUT1

HD15-Eingangsanschluss (analoges RGB) für INPUT2

x Zurücksetzen der Einstellungen

Einstellen des Monitors

Sie können die Einstellungen im Menü ZURÜCK zurücksetzen. Erläuterungen dazu finden Sie auf Seite 15.

Vor dem Einstellen Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein. Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen. Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

x Verwenden der Tasten MENU, m/M und OK Menü

Über das IMAGE können Sie folgende Optionen einstellen. • MODUS (SPIEL/FILM/PC/ AUTOMATISCH) • HINTERGRUNDBEL • KONTRAST 6 • HELLIGKEIT • GAMMA • FARBE • SCHÄRFE • MODUS ZURÜCK 0

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Rufen Sie das Hauptmenü auf. Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen. Wählen Sie mit den Tasten m/M das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

x Menü MODUS Sie können die Bildschirmhelligkeit nach Bedarf auswählen. Die Einstellungen für BILD können für den jeweiligen Modus vorgenommen werden. Die geänderte Einstellung gilt automatisch für alle Eingänge (EINGANG1/EINGANG2).

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option

und drücken Sie die Taste OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „FILM“

und drücken Sie die Taste OK. Auf dem Bildschirm wird das Menü „MODUS“ angezeigt. MODUS

3 Nehmen Sie im Menü die gewünschten Einstellungen vor. Nehmen Sie die Einstellung mit den Tasten m/M vor und drücken Sie dann die Taste OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt.

OK , 4 Schließen Sie das Menü. Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

MENU SPIEL FILM PC AU TO M AT I S C H

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

4 Wählen Sie mit den Tasten m/M den gewünschten Modus aus und drücken Sie die Taste OK. FILM ist die Standardeinstellung. • SPIEL: Helles Bild • FILM: Klares Bild mit starkem Kontrast • PC: Bild mit weichen Konturen • AUTOMATISCH: Die Bildschirmhelligkeit wird automatisch an die Lichtverhältnisse der Umgebung angepasst (automatische Helligkeitseinstellfunktion). Weitere Informationen finden Sie unter “Automatische Helligkeitseinstellung (Lichtsensor)” auf Seite 16. Hinweis Im Modus AUTOMATISCH können Sie nicht Hintergrundbeleuchtung und Kontrast einstellen.

x Einstellen von HINTERGRUNDBEL

x Einstellen von GAMMA Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

GAMMA FILM GAMMA 1 GAMMA 2 GAMMA 3

2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

3 Wählen Sie mit den Tasten m/M die Option „ HINTERGRUNDBEL“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „HINTERGRUNDBEL“ angezeigt.

4 Stellen Sie mit den Tasten m/M die Hintergrundhelligkeit ein und drücken Sie OK.

x Einstellen von KONTRAST 6 Hiermit können Sie den Bildkontrast einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „ GAMMA“ und drücken Sie dann OK. Das Menü GAMMA erscheint auf dem Bildschirm.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten m/M den gewünschten Modus aus und drücken Sie OK.

2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „6 KONTRAST“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „KONTRAST“ angezeigt.

4 Stellen Sie mit den Tasten m/M den Kontrast ein und drücken Sie OK.

x Einstellen von HELLIGKEIT Hiermit können Sie die Bildhelligkeit (Schwarzwert) einstellen.

1 Drücken Sie die Taste MENU.

DE x Einstellen von FARBE Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen. Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen. FA R B E FILM 9300K 6500K sRGB BENUTZER EINSTELLUNG 1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option

2 Wählen Sie mit den Tasten m/M die Option

(BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

(BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „

3 Wählen Sie mit den Tasten m/M die Option

HELLIGKEIT“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „HELLIGKEIT“ angezeigt.

4 Stellen Sie mit den Tasten m/M die Helligkeit ein und drücken Sie OK.

„ FARBE“ und drücken Sie dann OK. Das Menü FARBE erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten m/M die gewünschte Farbtemperatur aus und drücken Sie OK. Der Weißwert wechselt von Blau- zu Rottönen, wenn die Farbtemperatur von 9300K auf 6500K gesetzt wird. Wenn Sie die Farbtemperatur von 9300K (Standardeinstellung) auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

Wenn Sie „sRGB“ auswählen, werden die Farben für das sRGB-Profil eingestellt. (Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, das für Computerprodukte entwickelt wurde.) Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen des Computers für das sRGB-Profil eingestellt sein. Hinweise • Wenn das Menü „MODUS“ auf „AUTOMATISCH“ gesetzt ist, können Sie „sRGB“ nicht auswählen. • Wenn der angeschlossene Computer oder ein anderes Gerät sRGB nicht unterstützt, können die Farben nicht nach dem sRGB-Profil eingestellt werden. • Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie die Taste OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „ SCHÄRFE“ und drücken Sie die Taste OK. Das Menü „SCHÄRFE“ wird auf dem Bildschirm angezeigt.

4 Stellen Sie mit den Tasten m/M die Schärfe ein und drücken Sie OK.

x Menü MODUS ZURÜCK (zurücksetzen aller Optionen auf die Standardwerte) 0 Sie können die Einstellungen auf die Standardwerte zurücksetzen.

Feineinstellen der Farbtemperatur Die Farbtemperatur kann für die einzelnen Optionen (SPIEL/ FILM/PC/AUTOMATISCH) eingestellt werden.

1 Drücken Sie die Taste MENU.

1 Drücken Sie die Taste MENU.

2 Wählen Sie mit den Tasten m/M die Option

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option (BILD) und drücken Sie dann OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „ FARBE“ und drücken Sie dann OK. Das Menü FARBE erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten m/M die Option „EINSTELLUNG“ und drücken Sie dann OK. Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm. BENUTZEREINST R

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

5 Wählen Sie mit den Tasten m/M die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten m/M die Farbtemperatur ein und drücken Sie OK. Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur GKomponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert.

6 Wählen Sie mit den Tasten m/M die Option

und drücken Sie dann OK. Die neue Farbeinstellung wird gespeichert und automatisch abgerufen, wenn Sie „Utilisateur“ auswählen. Das Menü FARBE erscheint auf dem Bildschirm.

x Einstellen von SCHÄRFE Sie können die Konturen von Bildern usw. schärfer einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Das Hauptmenü erscheint auf dem Bildschirm. (BILD)

und drücken Sie die Taste OK. Das Menü BILD erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „0 MODUS ZURÜCK“ und drücken Sie die Taste OK. Das Menü „MODUS ZURÜCK“ erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten m/M den gewünschten Modus aus und drücken Sie OK. • OK: Alle Optionen im Menü BILD werden auf die Standardeinstellungen zurückgesetzt. • ANNULER: Abbrechen des Zurücksetzens und Zurückschalten zum Menü BILD.

Menü BILDSCHIRM (nur analoges RGB-Signal) Über das Menü BILDSCHIRM können Sie folgende Optionen einstellen. • AUTOMATISCH BILDSCHIRM • PHASE AU TO M AT I S C H • PITCH PHASE • H CENTER P I TCH H CENTER • V CENTER V CENTER 1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T Hinweis Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss für INPUT1 eingehen, ist diese Einstellung nicht erforderlich.

x Automatische Einstellung der Bildqualität

4 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 17). Hinweis Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter 1. Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist. Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen (siehe „AUTOMATISCH“ unten).

5 Wählen Sie mit den Tasten m/M die Option (BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten m/M die Option „PHASE“ und drücken Sie dann OK. Das Einstellmenü „PHASE“ erscheint auf dem Bildschirm.

7 Reduzieren Sie mit den Tasten m/M die horizontalen Streifen auf ein Minimum. Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

8 Drücken Sie die Taste OK. Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder ein zuvor eingespeistes und gespeichertes Eingangssignal eingeht.

x Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH) 1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option

Das Hauptmenü erscheint auf dem Bildschirm. Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten m/M die Option „PITCH“ und drücken Sie dann OK. Das Einstellmenü „PITCH“ erscheint auf dem Bildschirm.

10 Drücken Sie die Tasten m/M, bis die vertikalen Streifen nicht mehr zu sehen sind. Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

(BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M die Option „AUTOMATISCH“ und drücken Sie dann OK. Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

11 Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet.

x Manuelles Einstellen der Bildschärfe (PHASE/PITCH)

x Manuelles Einstellen der Bildposition (H CENTER /V CENTER)

Sie können die Bildschärfe folgendermaßen einstellen. Diese Einstellung gilt, wenn der Computer an den HD15Eingangsanschluss (analoges RGB) am Monitor angeschlossen ist.

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1 Stellen Sie die Auflösung am Computer auf

2 Legen Sie die CD-ROM ein. 2 Legen Sie die CD-ROM ein. 3 Starten Sie die CD-ROM, wählen Sie Gebiet und 3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows Klicken Sie auf [Utility] t [Windows]/[Win Utility.exe]. Für Macintosh Klicken Sie auf [Utility] t [Mac]/[Mac Utility].

Modell aus und rufen Sie das Testmuster auf. Für Windows Klicken Sie auf [Utility] t [Windows]/[Win Utility.exe]. Für Macintosh Klicken Sie auf [Utility] t [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten m/M die Option (BILDSCHIRM) und drücken Sie dann OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten m/M die Option „H CENTER“ oder „V CENTER“ und drücken Sie dann OK. Das Einstellmenü „H CENTER“ oder „V CENTER“ erscheint auf dem Bildschirm.

EINGANGSERKENN Wenn Sie im Menü EINGANGSERKENN die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt. EINGANGSERKENN AU TO M AT I K E I N AU TO M AT I K AU S

7 Schieben Sie das Testmuster mit den Tasten m/M in die Mitte des Bildschirms.

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

8 Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

2 Wählen Sie mit den Tasten m/M die Option (EINGANGSERKENN) und drücken Sie die Taste OK. Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten m/M den gewünschten

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option (POSITION MENÜ) und drücken Sie die Taste OK. Das Menü „POSITION MENÜ“ wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten m/M die gewünschte Position aus und drücken Sie OK. Sie können eine von 9 Positionen für das Menü auswählen.

Modus aus und drücken Sie EIN. • AUTOMATIK EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit der Taste INPUT am Monitor einen Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 17) und der Monitor prüft automatisch, ob an einem anderen Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet. Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm. Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus. • AUTOMATIK AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste INPUT, wenn Sie den Eingang wechseln möchten.

LANGUAGE Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

L A N G UA G E ENGL I SH FRANÇA I S DEUTSCH ESPA ÑOL I TA L I ANO 1 2 8 0 x 1 0 2 4 / 6 0Hz

MENÜ-SPERRE Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern. MENÜ-SPERRE

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option (LANGUAGE) aus und drücken Sie die Taste OK. Das Menü LANGUAGE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten m/M eine Sprache aus und drücken Sie OK. • ENGLISH: Englisch • FRANÇAIS: Französisch • DEUTSCH • ESPAÑOL: Spanisch • ITALIANO: Italienisch • NEDERLANDS: Niederländisch • SVENSKA: Schwedisch • : Russisch • : Japanisch • : Chinesisch

0 Menü ZURÜCKSETZEN (zurücksetzen auf die Standardeinstellungen)

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option (MENÜ-SPERRE) aus und drücken Sie die Taste OK. Das Menü MENÜ-SPERRE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten m/M die Einstellung „EIN“ oder „AUS“. • EIN: Sie können nur noch den Netzschalter 1 und die Taste INPUT benutzen. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint auf dem Bildschirm. • AUS: Die VERROU RÉGLAGES wird deaktiviert. Wenn „ MENÜ-SPERRE“ auf „EIN“ gesetzt ist und Sie die Taste MENU drücken, wird automatisch (MENÜ-SPERRE) ausgewählt.

ZURÜCKSETZEN OK ABBRECHEN

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten m/M die Option 0 (ZURÜCKSETZEN) aus und drücken Sie die Taste OK. Das Menü ZURÜCKSETZEN wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten m/M den gewünschten Modus und drücken Sie dann OK. • OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für „ LANGUAGE“ bei diesem Verfahren nicht zurückgesetzt wird.

DE Technische Merkmale Die Energiesparfunktion Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Standard) für Analogeingänge bzw. DMPM (DVI Digital Monitor Power Management) für Digitaleingänge unterstützt, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert.

SDM-HS75P Betriebsmodus Leistungsaufnahme Netzanzeige 1 Normalbetrieb

Deaktiviert* (Tiefschlaf)**

Einstellen von MODUS (BILD) Wenn Sie die Taste rechts am Monitor wiederholt drücken, können Sie für MODE die Option FILM t PC t AUTOMATISCH t SPIEL auswählen. Wenn Sie „AUTOMATISCH“ wählen, passt der Monitor die Helligkeit des Bildschirms automatisch an die Lichtverhältnisse der Umgebung an (automatische Helligkeitseinstellfunktion). Weitere Informationen finden Sie unter „Automatische Helligkeitseinstellung (Lichtsensor)“ . Drücken Sie die Taste

Standardmäßig ist MODUS auf „FILM“ eingestellt. Wenn Sie die Taste einmal drücken, wird „FILM“(die Standardeinstellung) angezeigt, wenn Sie die Taste erneut drücken, wird „PC“ angezeigt. Mit jedem Tastendruck auf folgendermaßen:

: PC SDM-HS95P Betriebsmodus Leistungsaufnahme Netzanzeige 1 Normalbetrieb

Deaktiviert* (Tiefschlaf)**

Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus. ** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Jeder Modus erscheint auf dem Bildschirm und MODE wird geändert. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.

Automatische Helligkeitseinstellung (Lichtsensor) Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Die Bildschirmhelligkeit wird auf den geeignetsten Wert eingestellt, wenn Sie den MODUS mit der Taste an der rechten Seite des Monitors auf AUTOMATISCH stellen oder wenn Sie den Modus im Menü BILD einstellen. Standardmäßig ist die Bildschirmhelligkeit auf FILM eingestellt. Wenn Sie den MODUS mit der Taste an der rechten Seite des Monitors auf AUTOMATISCH setzen, wird der Einstellbalken angezeigt. Sie können die Helligkeit anhand des Balkens mit den Tasten m/M einstellen. Die Bildschirmhelligkeit ändert sich je nach dem Pegel, den Sie hier einstellen.

Automatische Einstellung der Bildqualität (nur analoges RGBSignal) Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint. Werkseitig vordefinierter Modus Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche): Horizontalfrequenz: 28–80 kHz Vertikalfrequenz: 48–75 Hz Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 13). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen. Hinweis Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter 1. Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Störungsbehebung Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Wenn UNZULÄSSIGER BEREICH auf dem Bildschirm erscheint Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes. I NFORMA T I ON UNZU L ÄSS I GER BERE I CH E I NGANG1 : DV I – D x x x . x kHz / x x xHz

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt. Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an. Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint Gibt an, dass kein Signal eingespeist wird.

I NFORMA T I ON KE I N E I NG S I GNA L E I NGANG1 : DV I – D I N S TROMSPARMODUS IN STROMSPARMODUS Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint Gibt an, dass das Videosignalkabel gelöst wurde. I NFORMA T I ON KABE L N I CHT VERBUND E N E I NGANG1 : DV I – D

DE Fehlersymptome und Abhilfemaßnahmen Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Symptom

Überprüfen Sie bitte Folgendes:

Es wird kein Bild angezeigt. Die Netzanzeige 1 leuchtet nicht oder die Netzanzeige 1 leuchtet nicht auf, wenn der Netzschalter 1 gedrückt wird.

• Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7). • Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind. • Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint möglicherweise KABEL NICHT VERBUNDEN auf dem Bildschirm und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine Fehlfunktion.

KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige 1 leuchtet orange.

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7). • Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus. • Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist. • Überprüfen Sie, ob der Computer eingeschaltet ist. • Starten Sie den Computer neu.

UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm.

xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Überprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein: Horizontal: 28–80 kHz (analoges RGB), 28–64 kHz (digitales RGB) Vertikal: 48–75 Hz (analoges RGB), 60 Hz (digitales RGB) Auflösung: 1280 × 1024 oder weniger

Sie arbeiten mit Windows und haben einen älteren durch diesen Monitor ersetzt.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-HS75P“ oder „SDM-HS95P“. Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.

Sie arbeiten mit einem MacintoshSystem.

• Wenn Sie einen Macintosh-Adapter (nicht mitgeliefert) verwenden, vergewissern Sie sich, dass dieser und das Videosignalkabel richtig angeschlossen sind (Seite 8).

Das Bild flimmert, springt, oszilliert oder ist gestört

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13). • Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an. xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach. • Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist. • Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.

Überprüfen Sie bitte Folgendes:

Das Bild ist verschwommen

• Stellen Sie Helligkeit und Kontrast ein (Seite 11). • Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13). xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Stellen Sie die Auflösung am Computer auf SXGA (1280 × 1024) ein.

Doppelbilder sind zu sehen

• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt. • Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal)

• Stellen Sie Pitch und Phase ein (Seite 13). • Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.

Das Bild ist zu klein

xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Stellen Sie die Auflösung am Computer auf SXGA (1280 × 1024) ein.

Wellenförmige oder elliptische Moiré-Effekte sind sichtbar

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).

Die Farbe ist nicht gleichmäßig

• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).

Weiß sieht nicht weiß aus

• Stellen Sie die Farbtemperatur ein (Seite 11).

Die Bedienelemente am Monitor funktionieren nicht ( erscheint auf dem Bildschirm.)

• Wenn „MENÜ-SPERRE“ auf „EIN“ gesetzt ist, setzen Sie sie die Option auf „AUS“ (Seite 15).

Der Monitor schaltet sich nach einer Weile aus

xDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme • Deaktivieren Sie die Stromsparfunktion des Computers.

Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.

• Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Stellen Sie die Helligkeit (Seite 11). Stellen Sie die Hintergrundbeleuchtung ein (Seite 11). Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird. Wenn das Menü MODE auf AUTOMATISCH gesetzt ist, wird der Bildschirm bei geringem Umgebungslicht möglicherweise dunkel (Seite 10, 16).

DE Anzeigen von Informationen zu diesem Monitor Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint. Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

MENU Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten SonyHändler. Halten Sie die folgenden Informationen bereit: • Modellname: SDM-HS75P oder SDM-HS95P • Seriennummer • Detaillierte Beschreibung des Problems • Kaufdatum • Modellbezeichnung und technische Daten des Computers und der Grafikkarte

INFORMATION MODEL : SDM-HS75P SER. NO : 1234567 MANUFACTURED : 2004-52

Modellname Seriennummer Woche und Jahr der Herstellung

SDM-HS95P SDM-HS75P LCD-Bildschirm

Eingangssignalformat

Auflösung Eingangssignalpegel

Betriebsspannung Leistungsaufnahme Betriebstemperatur Abmessungen (B/H/T) Gewicht Plug & Play Zubehör

Bildschirmtyp: a-Si-TFTAktivmatrix Bildgröße: 17,0 Zoll RGB-Betriebsfrequenz* Horizontal: 28–80 kHz (Analoges RGB) 28–64 kHz (Digitales RGB) Vertikal: 48–75 Hz (Analoges RGB) 60 Hz (Digitales RGB) Horizontal: bis zu 1280 Punkte Vertikal: bis zu 1024 Zeilen Analoges RGB-Videosignal 0,7 Vp-p, 75 Ω, positiv SYNC-Signal TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates horizontales und vertikales Signal) Digitales RGB-Signal (DVI): TMDS (einfache Verbindung) 100–240 V, 50–60 Hz, bis zu 1,0 A bis zu 45 W 5–35°C Bildschirm (aufrecht stehend): ca. 388 × 382.5 × 139.2 mm ca. 5 kg DDC2B Erläuterungen dazu finden Sie auf Seite 7.

Eingangssignalformat

Auflösung Eingangssignalpegel

Betriebsspannung Leistungsaufnahme Betriebstemperatur Abmessungen (B/H/T) Gewicht Plug & Play Zubehör

Bildschirmtyp: a-Si-TFTAktivmatrix Bildgröße: 19,0 Zoll RGB-Betriebsfrequenz* Horizontal: 28–80 kHz (Analoges RGB) 28–64 kHz (Digitales RGB) Vertikal: 48–75 Hz (Analoges RGB) 60 Hz (Digitales RGB) Horizontal: bis zu 1280 Punkte Vertikal: bis zu 1024 Zeilen Analoges RGB-Videosignal 0,7 Vp-p, 75 Ω, positiv SYNC-Signal TTL-Pegel, 2,2 kΩ, positiv oder negativ (separates horizontales und vertikales Signal) Digitales RGB-Signal (DVI): TMDS (einfache Verbindung) 100–240 V, 50–60 Hz, bis zu 1,0 A bis zu 60 W 5–35°C Bildschirm (aufrecht stehend): ca. 435 × 418 × 146 mm ca. 6 kg DDC2B Erläuterungen dazu finden Sie auf Seite 7.

* Empfohlene Werte für das horizontale und vertikale Timing • Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je nachdem, welcher Wert höher ist. • Die horizontale Austastbreite sollte über 2,5 µSek. liegen. • Die vertikale Austastbreite sollte über 450 µSek. liegen. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Bildkärmens 1 (ström) indikator lyser grönt.

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . .20
