BEDIENUNGSANLEITUNG FWD42B2TOUCH SONY

Stereo mini jack (× 1)

AUDIO IN Stereo mini jack (× 1)

DE WARNUNG Um die Gefahr von Bränden oder

elektrischen Schlägen zu verringern, darf

dieses Gerät nicht Regen oder Feuchtigkeit

Um einen elektrischen Schlag zu

vermeiden, darf das Gehäuse nicht

geöffnet werden. Überlassen Sie

Wartungsarbeiten stets nur qualifiziertem

WARNUNG DIESES GERÄT MUSS GEERDET WERDEN.

Wenn Sie den Bildschirm transportieren, halten Sie

ihn nicht an den Lautsprechern, sondern halten Sie das

Gerät selbst. Andernfalls könnten sich die

Lautsprecher vom Gerät lösen und das Gerät könnte

herunterfallen. Dadurch kann es zu Verletzungen

WARNUNG Beim Einbau des Geräts ist daher im Festkabel ein

leicht zugänglicher Unterbrecher einzufügen, oder der

Netzstecker muss mit einer in der Nähe des Geräts

befindlichen, leicht zugänglichen Wandsteckdose

verbunden werden. Wenn während des Betriebs eine

Funktionsstörung auftritt, ist der Unterbrecher zu

betätigen bzw. der Netzstecker abzuziehen, damit die

Stromversorgung zum Gerät unterbrochen wird.

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation,

1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan.

Der autorisierte Repräsentant für EMV und

Produktsicherheit ist Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.

Bei jeglichen Angelegenheiten in Bezug auf

Kundendienst oder Garantie wenden Sie sich bitte an

die in den separaten Kundendienst- oder

Garantiedokumenten aufgeführten Anschriften.

Für Kunden in Deutschland

Entsorgungshinweis: Bitte werfen Sie nur entladene

Batterien in die Sammelboxen beim Handel oder den

Kommunen. Entladen sind Batterien in der Regel

dann, wenn das Gerät abschaltet und signalisiert

„Batterie leer“ oder nach längerer Gebrauchsdauer der

Batterien „nicht mehr einwandfrei funktioniert“. Um

sicherzugehen, kleben Sie die Batteriepole z.B. mit

einem Klebestreifen ab oder geben Sie die Batterien

einzeln in einen Plastikbeutel.

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges

Stromkabel)/einen geprüften Geräteanschluss/

einen geprüften Stecker mit Schutzkontakten

entsprechend den Sicherheitsvorschriften, die im

betreffenden Land gelten.

2. Verwenden Sie ein Netzkabel (3-adriges

Stromkabel)/einen Geräteanschluss/einen Stecker

mit den geeigneten Anschlusswerten (Volt,

Wenn Sie Fragen zur Verwendung von Netzkabel/

Geräteanschluss/Stecker haben, wenden Sie sich bitte

an qualifiziertes Kundendienstpersonal.

Die Netzsteckdose sollte sich in der Nähe des Geräts

befinden und leicht zugänglich sein.3

Sicherheitsmaßnahmen 4

Empfehlungen zur Installation6

Beschreibung der Tasten14

Nützliche Tasten auf der Fernbedienung16

Der Breitbildmodus 16

Die Taste ID MODE verwenden17

Anschließen der Lautsprecher (FWD-55B2/46B2/42B2) 18

Anschließen des Netzkabels18

Umgang mit den Kabeln19

Übersicht über die Menüs 20

Bild/Ton Einstellungen 21

Bildschirm Einstellungen 24

Grundeinstellungen Einstellungen 26

Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen 30

Diagramm der Eingangssignale37

Lage und Funktion der Teile und Bedienelemente

Arbeiten mit den Menüeinstellungen

Weitere Informationen4

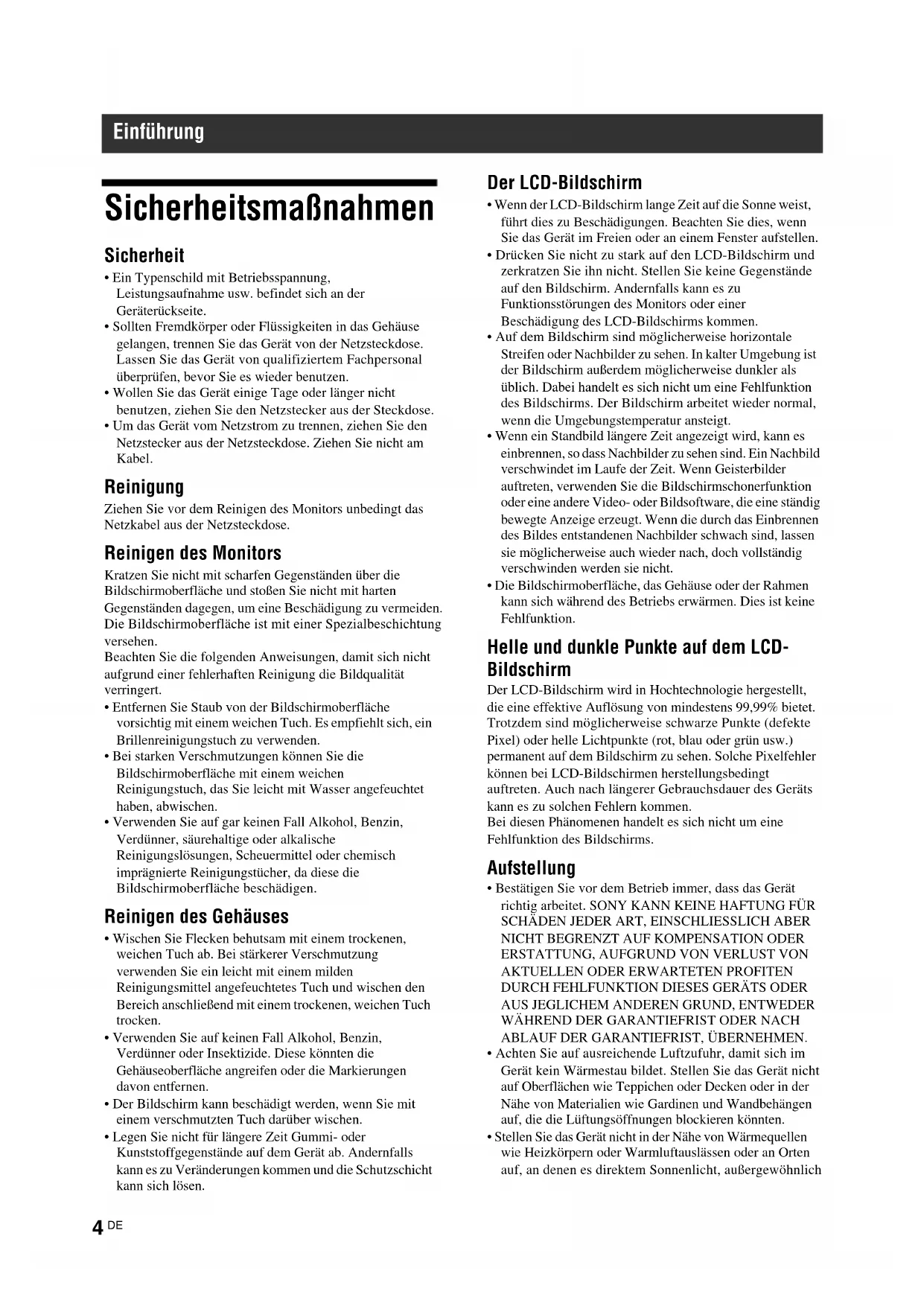

DE Sicherheitsmaßnahmen

• Ein Typenschild mit Betriebsspannung,

Leistungsaufnahme usw. befindet sich an der

• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse

gelangen, trennen Sie das Gerät von der Netzsteckdose.

Lassen Sie das Gerät von qualifiziertem Fachpersonal

überprüfen, bevor Sie es wieder benutzen.

• Wollen Sie das Gerät einige Tage oder länger nicht

benutzen, ziehen Sie den Netzstecker aus der Steckdose.

• Um das Gerät vom Netzstrom zu trennen, ziehen Sie den

Netzstecker aus der Netzsteckdose. Ziehen Sie nicht am

Ziehen Sie vor dem Reinigen des Monitors unbedingt das

Netzkabel aus der Netzsteckdose.

Reinigen des Monitors

Kratzen Sie nicht mit scharfen Gegenständen über die

Bildschirmoberfläche und stoßen Sie nicht mit harten

Gegenständen dagegen, um eine Beschädigung zu vermeiden.

Die Bildschirmoberfläche ist mit einer Spezialbeschichtung

Beachten Sie die folgenden Anweisungen, damit sich nicht

aufgrund einer fehlerhaften Reinigung die Bildqualität

• Entfernen Sie Staub von der Bildschirmoberfläche

vorsichtig mit einem weichen Tuch. Es empfiehlt sich, ein

Brillenreinigungstuch zu verwenden.

• Bei starken Verschmutzungen können Sie die

Bildschirmoberfläche mit einem weichen

Reinigungstuch, das Sie leicht mit Wasser angefeuchtet

• Verwenden Sie auf gar keinen Fall Alkohol, Benzin,

Verdünner, säurehaltige oder alkalische

Reinigungslösungen, Scheuermittel oder chemisch

imprägnierte Reinigungstücher, da diese die

Bildschirmoberfläche beschädigen.

Reinigen des Gehäuses

• Wischen Sie Flecken behutsam mit einem trockenen,

weichen Tuch ab. Bei stärkerer Verschmutzung

verwenden Sie ein leicht mit einem milden

Reinigungsmittel angefeuchtetes Tuch und wischen den

Bereich anschließend mit einem trockenen, weichen Tuch

• Verwenden Sie auf keinen Fall Alkohol, Benzin,

Verdünner oder Insektizide. Diese könnten die

Gehäuseoberfläche angreifen oder die Markierungen

• Der Bildschirm kann beschädigt werden, wenn Sie mit

einem verschmutzten Tuch darüber wischen.

• Legen Sie nicht für längere Zeit Gummi- oder

Kunststoffgegenstände auf dem Gerät ab. Andernfalls

kann es zu Veränderungen kommen und die Schutzschicht

• Wenn der LCD-Bildschirm lange Zeit auf die Sonne weist,

führt dies zu Beschädigungen. Beachten Sie dies, wenn

Sie das Gerät im Freien oder an einem Fenster aufstellen.

• Drücken Sie nicht zu stark auf den LCD-Bildschirm und

zerkratzen Sie ihn nicht. Stellen Sie keine Gegenstände

auf den Bildschirm. Andernfalls kann es zu

Funktionsstörungen des Monitors oder einer

Beschädigung des LCD-Bildschirms kommen.

• Auf dem Bildschirm sind möglicherweise horizontale

Streifen oder Nachbilder zu sehen. In kalter Umgebung ist

der Bildschirm außerdem möglicherweise dunkler als

üblich. Dabei handelt es sich nicht um eine Fehlfunktion

des Bildschirms. Der Bildschirm arbeitet wieder normal,

wenn die Umgebungstemperatur ansteigt.

• Wenn ein Standbild längere Zeit angezeigt wird, kann es

einbrennen, so dass Nachbilder zu sehen sind. Ein Nachbild

verschwindet im Laufe der Zeit. Wenn Geisterbilder

auftreten, verwenden Sie die Bildschirmschonerfunktion

oder eine andere Video- oder Bildsoftware, die eine ständig

bewegte Anzeige erzeugt. Wenn die durch das Einbrennen

des Bildes entstandenen Nachbilder schwach sind, lassen

sie möglicherweise auch wieder nach, doch vollständig

verschwinden werden sie nicht.

• Die Bildschirmoberfläche, das Gehäuse oder der Rahmen

kann sich während des Betriebs erwärmen. Dies ist keine

Helle und dunkle Punkte auf dem LCD-

Der LCD-Bildschirm wird in Hochtechnologie hergestellt,

die eine effektive Auflösung von mindestens 99,99% bietet.

Trotzdem sind möglicherweise schwarze Punkte (defekte

Pixel) oder helle Lichtpunkte (rot, blau oder grün usw.)

permanent auf dem Bildschirm zu sehen. Solche Pixelfehler

können bei LCD-Bildschirmen herstellungsbedingt

auftreten. Auch nach längerer Gebrauchsdauer des Geräts

kann es zu solchen Fehlern kommen.

Bei diesen Phänomenen handelt es sich nicht um eine

Fehlfunktion des Bildschirms.

• Bestätigen Sie vor dem Betrieb immer, dass das Gerät

richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

• Achten Sie auf ausreichende Luftzufuhr, damit sich im

Gerät kein Wärmestau bildet. Stellen Sie das Gerät nicht

auf Oberflächen wie Teppichen oder Decken oder in der

Nähe von Materialien wie Gardinen und Wandbehängen

auf, die die Lüftungsöffnungen blockieren könnten.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen

wie Heizkörpern oder Warmluftauslässen oder an Orten

auf, an denen es direktem Sonnenlicht, außergewöhnlich

viel Staub, mechanischen Vibrationen oder Stößen

• Wenn Sie mehrere andere Geräte an dieses Gerät

anschließen, kann es je nach Standort dieses Geräts und

der anderen Geräte zu Problemen wie Fehlfunktionen der

Fernbedienung, Bildstörungen und Tonstörungen

Werfen Sie den Karton und die Verpackungsmaterialien

Sie sind ideal für den Transport des Geräts geeignet. Wenn

Sie das Gerät transportieren müssen, verpacken Sie es wie

auf dem Karton abgebildet.

Wenn Sie Fragen zu dem Gerät haben, wenden Sie sich bitte

an einen autorisierten Sony-Händler.

Über die Abbildungen

Die Abbildungen in der Anzeige der Bedienungsanleitung

zeigen das Modell FWD-46B2.6

Lassen Sie um den Monitor herum viel

Platz • Um einen internen Wärmestau durch Zustellen des Monitors zu verhindern, achten Sie auf ausreichende Luftzufuhr, indem Sie mindestens so viel Platz wie in der Abbildung unten dargestellt um den Monitor herum frei lassen.• Die Umgebungstemperatur muss zwischen 0 °C und 40

°C betragen. Seien Sie vorsichtig, wenn Sie den Monitor nahe an der Decke montieren. Die Temperatur kann dort sehr viel höher sein als die normale Raumtemperatur weiter unten.• Verwenden Sie ausschließlich den Tischständer SU-S02 (nicht mitgeliefert), wenn Sie das Gerät aufstellen wollen. Zum Befestigungsverfahren siehe Installationsanleitung des Tischständers.• Wenden Sie sich für die Installation der Wand-befestigung an qualifiziertes Fachpersonal von Sony.• Zu Metallteilen für die Montage wie Halterungen, Schrauben oder Bolzen können wir keine genauen Produktangaben machen. Die Installation ist Aufgabe der autorisierten Händler vor Ort. Wenden Sie sich für die Installation bitte an qualifiziertes Personal von Sony.• Bei eingeschaltetem Monitor kommt es im Inneren zu einer gewissen Wärmeentwicklung. Dadurch kann es zu Verbrennungen kommen. Berühren Sie den Monitor nicht an der Ober- oder Rückseite, wenn er eingeschaltet ist oder gerade erst in den Bereitschaftsmodus geschaltet wurde. Aufstellung mithilfe des Tischständers

Seite Einheit: cm 25 10 10 10 Zum Versetzen oder Montieren des Bildschirms mit angebrachtem Tischständer (nicht mitgeliefert) sind mindestens 2 Personen erforderlich.Hinweis7

DE DE Wenn Sie den Monitor horizontal

Wenn Sie den Monitor vertikal installieren

Lage und Funktion der Teile und Bedienelemente

1 1 (Ein/Bereitschaft)-

• Leuchtet grün, wenn der Monitor eingeschaltet ist.

• Leuchtet rot, wenn sich der Monitor im Bereitschaftsmodus befindet. Leuchtet

orangefarben, wenn der Monitor in den Energiesparmodus schaltet, während vom PC

Wenn die Anzeige 1 rot blinkt, schlagen Sie auf Seite 35 nach.

Wenn die Option „LED“ unter „Multi-Display“ auf „Aus“ gesetzt und für „Position“

etwas anderes als rechts unten eingestellt ist, leuchtet die Anzeige beim Einschalten des

Monitors nicht grün, es sei denn, dass kein oder ein nicht unterstütztes Signal eingeht.

2 Fernbedienungssensor Fernbedienungssensor-Lichtempfangsteil

DE Teile Beschreibung

Montagehalterungsbefestigung

Die Schraubenbohrungen entsprechen der VESA-Norm.

Abstand: 200 mm × 200 mm (FWD-32B1)

400 mm × 400 mm (FWD-55B2/46B2/42B2)

Verwenden Sie Schrauben mit dem richtigen Gewinde und der richtigen Länge, und

ziehen Sie sie mit dem richtigen Anzugsmoment fest.

Durchmesser des Gewindes: M6

Anzugsmoment: 20 kgf·cm

Installationsöffnungen

(FWD-55B2/46B2/42B2)

Zum Anbringen der Lautsprecher SS-SPG02 (nicht mitgeliefert).

2 Eingebaute Lautsprecher

Tischständerbefestigung

Zum Anbringen des Tischständers SU-S02 (nicht mitgeliefert).

4 1 (POWER)-Taste Zum Ein- und Ausschalten (Bereitschaftsmodus) des Bildschirms.

Betätigen Sie diese Taste, wenn der Hauptnetzschalter auf „ON“ steht (Seite ).

Zum Auswählen eines Signals, das INPUT-Anschluss eingespeist werden soll.

Das einzuspeisende Signal wechselt mit jedem Tastendruck auf die Taste INPUT

Zum Bestätigen der Auswahl.

6 +/–/F/f (Lautstärke/

Menüeintrag-Auswahl)-Taste

Zum Regulieren der Lautsprecherlautstärke. Bei eingeblendetem Menü dienen diese

Tasten zum Auswählen des Menüeintrags bzw. zum Einstellen von Werten.

Zum Bestätigen der Auswahl.

Zum Aufrufen von Menüs.

Zum Zurückschalten zum vorherigen Menübildschirm.

Video HD15 DVI HDMI11

8AC IN Buchse Schließen Sie das mitgelieferte Netzkabel an diese Buchse und an eine Netzsteckdose an

Sobald Sie das Netzkabel angeschlossen und den Hauptnetzschalter eingeschaltet haben,

leuchtet die Anzeige

rot und der Monitor wechselt in den Bereitschaftsmodus.

9 / (Hauptnetz)-Schalter Schalten Sie den Hauptnetzschalter auf „ON“ (drücken Sie die Seite ), wenn der

Monitor eingerichtet wird.

Wenn der Hauptnetzschalter auf „OFF“ gestellt ist (drücken Sie die Seite ), ist die

Leistungsaufnahme 0 W.

(FWD-55B2/46B2/42B2)

Schließen Sie die Lautsprecher SS-SPG02 (nicht mitgeliefert) an diese Buchse an. Nähere

Informationen zum Anschließen der Lautsprecher finden Sie in der Bedienungsanleitung zu

den Lautsprechern. Einzelheiten zum Verlegen der Lautsprecherkabel finden Sie auf Seite 19.

Dies ist die Audio-Monitorausgangsbuchse für externe Geräte. Zum Ausgeben des Tons

zu dem Signal, das gerade auf dem Bildschirm angezeigt wird.

• Unter „Ton-Modus“ oder „Lautspr.ausgang“ vorgenommene Einstellungen haben keine

• Der von der Fernbedienung eingestellte Rauschverminderungsstatus wird nicht reflektiert.

qs VIDEO VIDEO IN (BNC): Zum Anschließen an den Videosignalausgang eines Videogeräts.

VIDEO OUT (BNC): Zum Anschließen an den Videosignaleingang eines Videogeräts.

Über VIDEO IN eingespeiste Bilder werden ausgegeben. Wird ausgegeben, ungeachtet

ob die Stromversorgung ein- oder ausgeschaltet ist (einschließlich Bereitschaftsmodus).

AUDIO IN (Stereominibuchse): Zum Anschließen an den Audioausgang eines

) IN: Zum Anschließen an den

Farbdifferenzsignalausgang eines Videogeräts oder PCs. .

AUDIO IN: Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang

eines Videogeräts oder PCs. Verwenden Sie den gleichen Anschluss wie bei qs VIDEO.

HD15 (RGB/COMPONENT) IN: Zum Anschließen an den analogen RGB- oder

Farbdifferenzsignalausgang eines Videogeräts oder PCs (Seite 40).

HD15 (RGB/COMPONENT) OUT: Zum Anschließen an den analogen RGB- oder

Farbdifferenzsignaleingang eines Videogeräts oder PCs (Seite 40). Hier werden die

Signale ausgegeben, die über den oben genannten Anschluss HD15 (RGB/

COMPONENT) IN eingespeist werden.

AUDIO IN: Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang

eines Videogeräts oder PCs.

• Wenn der Monitor nicht an den Netzstrom angeschlossen ist oder sich im Bereitschaftsmodus

befindet, wird über HD15 (RGB/COMPONENT) OUT kein Signal ausgegeben.

• Bei Farbdifferenzsignalen dürfen Sie keine Synchronisationssignale an den Pins 13 und 14

einspeisen. Andernfalls wird das Bild möglicherweise nicht einwandfrei angezeigt.

qg HDMI HDMI IN: Über die HDMI-Schnittstelle (High-Definition Multimedia Interface) können

Sie den Monitor an ein HDMI-fähiges Audio-/Videogerät oder einen PC anschließen. So

können Sie Videos in verbesserter bzw. HD-Qualität und zweikanaligen Digitalton

Der geeignete Modus für das angeschlossene Audio-/Videogerät bzw. den PC wird

automatisch ausgewählt.

Verwenden Sie unbedingt ein HDMI-Kabel (nicht mitgeliefert) mit HDMI-Logo. Wir

empfehlen die Verwendung eines Sony HDMI-Kabels (Hgh-Speed-Typ).

HDMI, High-Definition Multimedia Interface und das HDMI Logo sind Markenzeichen oder eingetragene

Markenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.

DVI IN: Zum Anschließen an den digitalen Signalausgang eines Videogeräts oder PCs.

Unterstützt HDCP als Kopierschutz.

AUDIO IN: Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang

eines Videogeräts usw.

qj REMOTE (STRAIGHT)

• Mit diesem Anschluss können Sie den Monitor über das RS-232C-Protokoll

fernsteuern. Näheres dazu erfahren Sie bei Ihrem autorisierten Sony-Händler.

Wählen Sie „RS-232C“ unter „Netzwerkanschluss“, wenn Sie diesen Anschluss

verwenden. (Seite 29)

(10BASE-T/100BASE-TX)

Zum Anschließen des Monitors an ein Netzwerk mithilfe eines 10BASE-T/100BASE-

Sie können den Monitor vom PC aus über das Netzwerk steuern und ihm diverse

Einstellungen zuweisen.

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke

Spannung für diese Buchse haben könnte. Folgen Sie den Anweisungen für diese Buchse.

Wählen Sie „LAN“ unter „Netzwerkanschluss“, wenn Sie diesen Anschluss verwenden.

DE Fernbedienung Die Taste S VIDEO. die Taste , die Taste OPTION1 und die Taste OPTION2 können Sie bei diesem Monitor nicht verwenden. Beschreibung der Tasten • Die Tasten 5 und sind mit einem fühlbaren Punkt gekennzeichnet. Verwenden Sie den fühlbaren Punkt als Anhaltspunkt beim Bedienen des Monitors. • Legen Sie zwei R6-Batterien der Größe AA (mitgeliefert) polaritätsrichtig in das Batteriefach der Fernbedienung ein: Plus- und

Minus-Pol der Batterien müssen den Markierungen 3 und # im Batteriefach entsprechen.

Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen

Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen. Hinweis 1 ON (Einschalten)-Taste

Zum Einschalten des Monitors.

Betätigen Sie diese Taste, wenn der Hauptnetzschalter an der

Rückseite des Monitors auf „ON“ steht.

Zum Auswählen des Signals, das am DVI-Anschluss eingespeist

Zum Auswählen des Signals von einem Videogerät, das am

Anschluss HDMI IN eingespeist wird.

Drücken Sie diese Taste zum Umschalten zwischen

Eingangssignalen von VIDEO IN und von COMPONENT IN

Zum Auswählen von „Bild-Modus“. Mit jedem Tastendruck wird

zwischen „Brilliant“, „Standard“, „Anwender“ und „Konferenz“

Drücken Sie die Tasten

zum Verschieben des gewählten

Menüeintrags und zum Einstellen der Werte.

Durch Drücken von werden das gewählte Menü oder die

Optionen eingestellt.

Zum Wechseln des Bildformats (Seite 16).

Drücken Sie diese Taste, um das Menü am Bildschirm anzuzeigen.

Drücken Sie zum Ausblenden des Menüs die Taste erneut (Seite 20). HinweiseVorsicht

DE DE Einsetzen von Batterien

Zwei R6-Batterien der Größe AA werden für die Fernbedienung RM-FW002 mitgeliefert.

Verwenden Sie R6-Mangan- oder -Alkalibatterien der Größe AA. Andernfalls besteht Explosionsgefahr.

9 ID MODE Tasten (ON/0-9/SET/C/OFF)

Wenn mehrere Monitore installiert sind, können Sie einen

bestimmten davon bedienen, indem Sie die „Indexnummer“ des

betreffenden Monitors eingeben, ohne die anderen zu beeinflussen.

Drücken Sie diese Taste, um die „Indexnummer“ am

Bildschirm anzuzeigen.

Drücken Sie diese Taste, um die „Indexnummer“ des zu

bedienenden Monitors einzugeben.

Drücken Sie diese Taste, um die eingegebene

„Indexnummer“ zu bestätigen.

Drücken Sie diese Taste, um die eingegebene

„Indexnummer“ zu löschen.

• Taste OFF: Drücken Sie diese Taste, um in den normalen Modus

(Seite 17) zurückzuschalten.

Zum Einstellen des Bildkontrasts.

Zum Einstellen der Lautstärke.

Zum Stummschalten des Tons. Drücken Sie die Taste nochmals,

wenn Sie den Ton wieder hören wollen.

Zum Anzeigen des ausgewählten Eingangs, des Eingangssignaltyps

und der Einstellung für „Seitenverhältnis“ auf dem Bildschirm.

Drücken Sie zum Ausblenden der Informationen die Taste erneut.

Wenn die angezeigten Informationen kurze Zeit angezeigt werden,

ohne dass Sie eine Funktion ausführen, werden sie automatisch

wieder ausgeblendet.

Zum Auswählen des Eingangssignals am Anschluss HD15 (RGB/

COMPONENT). Das RGB- oder Farbdifferenzsignal wird je nach

den Menüeinstellungen automatisch oder manuell ausgewählt.

Mit dieser Taste wird der Monitor in den Bereitschaftsmodus

DE Nützliche Tasten auf der Fernbedienung

Sie können für die Anzeige am Bildschirm das

Stattdessen können Sie die Einstellungen auch über

„Seitenverhältnis“ unter „Bildschirm“ vornehmen

Bei Eingangssignalen von Videogeräten, DVD-

Geräten usw. (außer bei einem PC als

4:3-Originalbildquelle

16:9-Originalbildquelle

Bei einem PC als Eingangsquelle

Die Abbildungen unten zeigen eine

Eingangssignalauflösung von 800×600.

Wenn die Eingangssignalauflösung höher ist als die

Bildschirmauflösung (1920

1080)*, sieht die Anzeige

bei „Original“ genauso aus wie bei „Voll 1“.

DE DE Die Taste ID MODE verwenden

Wenn mehrere Monitore installiert sind, können Sie

einen bestimmten davon bedienen, indem Sie die

„Indexnummer“ des betreffenden Monitors eingeben ,

ohne die anderen zu beeinflussen.

Drücken Sie die Taste ON .

Die „Indexnummer“ des Monitors erscheint in

Schwarz im Bildschirmmenü unten links. (Jedem

Monitor ist werkseitig eine eigene

„Indexnummer“ zwischen 1 und 255 zugeordnet.)

Geben Sie mit den Tasten 0 - 9 auf der

Fernbedienung die „Indexnummer“ des

Monitors ein, den Sie steuern wollen.

Die eingegebene Nummer erscheint rechts neben

der „Indexnummer“ des jeweiligen Monitors.

Drücken Sie die Taste SET .

Die Zeichen auf dem ausgewählten Monitor

werden nun grün angezeigt, die auf den anderen

Sie können nun ausschließlich den Monitor mit

den grün angezeigten Zeichen bedienen.

Nur die Taste ON (Einschalten) und die Taste

STANDBY/ID MODE-OFF funktionieren auch

noch bei den anderen Monitoren.

Nachdem Sie alle gewünschten

Einstellungen geändert haben, drücken

Auf dem Bildschirm erscheint wieder die normale

So korrigieren Sie die Indexnummer

Löschen Sie zunächst mit der Taste C die aktuelle

„Indexnummer“. Geben Sie nun, wie in Schritt 2

erläutert, eine neue „Indexnummer“ ein.

Tipp Wie Sie die „Indexnummer“ des Monitors ändern, erfahren Sie unter „Indexnummer“ in „Steuerung einst.“ auf Seite 26.Index Number : 117 Indexnummer

Index Number : 117 117

Eingegebene Nummer18

DE Vorbereitungen • Achten Sie darauf, dass alle Geräte ausgeschaltet sind.• Verwenden Sie nur Kabel, die für die anzuschließenden Geräte geeignet sind.• Schließen Sie die Kabel an, indem Sie die Stecker ganz in die Buchsen stecken. Eine lose Verbindung kann Störungen verursachen.• Um ein Kabel zu lösen, ziehen Sie immer am Stecker. Ziehen Sie auf keinen Fall am Kabel selbst.• Schlagen Sie bitte auch in den Bedienungsanleitungen zu den anzuschließenden Geräten nach.• Stecken Sie den Stecker fest in die Buchse AC IN.• Verwenden Sie einen der beiden Netzsteckerhalter (mitgeliefert), damit der Netzstecker sicher hält. Anschließen der

(FWD-55B2/46B2/42B2)

Schließen Sie die Lautsprecher SS-SPG02 (nicht

mitgeliefert) an. Achten Sie darauf, die Lautsprecher

korrekt anzuschließen. Nähere Informationen zum

Anschließen der Lautsprecher finden Sie in der

Bedienungsanleitung zu den Lautsprechern.

Einzelheiten zum Verlegen der Lautsprecherkabel

finden Sie auf Seite 19.

Schließen Sie das Netzkabel an die

Buchse AC IN an. Bringen Sie dann den

Netzsteckerhalter (mitgeliefert) am

Schieben Sie den Netzsteckerhalter über

das Kabel, bis er mit der Abdeckung der

Buchse AC IN verbunden ist.

So nehmen Sie das Netzkabel ab

Lösen Sie die Clips des Netzsteckerhalters aus der

Sperre der AC IN Buchsenabdeckung und ziehen Sie

dann das Netzkabel am Stecker heraus.

Buchse AC INNetzkabelNetzsteckerhalter

Abdeckung der Buchse AC INSperre Clip19

DE DE Umgang mit den Kabeln

Anbringen der Kabelhalter

Die Kabel lassen sich mit den mitgelieferten Kabelhaltern (×6 FWD-32B1: ×3) ideal bündeln. Bringen Sie die

Kabelhalter wie in der Abbildung unten dargestellt an.

Übersicht über die Menüs

Drücken Sie die Taste MENU.

Heben Sie mit der Taste

gewünschte Menüoption hervor.

Um das Menü auszublenden, drücken Sie erneut

So wechseln Sie die Sprache für die

Sie können die gewünschte Sprache für die Menüs

und Meldungen auf dem Bildschirm auswählen:

„English“, „Deutsch“, „Français“, „Español“,

„Italiano“ oder „ “.

Standardmäßig ist „English“ (Englisch) eingestellt

Über die Einstellungen in den einzelnen Menüs haben Sie Zugriff auf folgende Funktionen: * Je nach den Einstellungen stehen die Menüsymbole unten am Bildschirm unter Umständen nicht zur Verfügung. Arbeiten mit den Menüeinstellungen

Einstellungen Auswählbare/einstellbare Optionen

Bild/Ton Bild-Modus: (Seite 21)Bildmodus einstellen (Seiten 21, 22)Ton-Modus: (Seite 23)Tonmodus einstellen (Seite 23)Sie können nicht „Bild-Modus“ oder „Bildmodus einstellen“ einstellen oder ändern, wenn kein Signal anliegt. Bildschirm Multi-Display (Seite 24)Seitenverhältnis: (Seite 25)Bildschirm einstellen (Seite 25) Grundeinstellungen Sprache: (Seite 26)Timer einstellen (Seite 26)ECO-Modus: (Seite 26)Statusanzeige: (Seite 26)Lautspr.ausgang: (Seite 26)Weitere Einstell. (Seiten 26, 27, 28, 29)Informationen (Seite 29)Alle zurücksetzen (Seite 29) Hinweis21

DE DE Bild/Ton Einstellungen

Einzelheiten zur Einstellmethode finden Sie unter „Übersicht über die Menüs“ (Seite 20).

*: Nicht bei PC-Eingabe gewählt.

Menü Funktion und Bedienung

Sie können eine Bildqualität entsprechend dem Bildtyp und der Umgebungshelligkeit

Zum Wechseln zwischen den einzelnen Optionen unter „Bild-Modus“ können Sie

stattdessen auch PICTURE (Seite 14) auf der Fernbedienung verwenden.

Verbessert die Bildschärfe und maximiert den Kontrast.

Für detailliertere Einstellungen.

Zum Einstellen der Bildqualität für Videokonferenzen im Licht von Leuchtstoffröhren.

„Konferenz“ ist je nach der Umgebung bei der Verwendung oder dem verwendeten

Videokonferenzsystem möglicherweise nicht wirksam. Stellen Sie in diesem Fall das

Bild mit „Bildmodus einstellen“ (Seite 21) ein, oder schalten Sie auf eine andere „Bild-

Modus“-Einstellung als „Konferenz“ um.

Bildmodus einstellen

Sie können die Bildqualität für jedes „Bild-Modus“ detaillierter einstellen.

• Die Einstellungen „Ht. Grd. Licht“, „Rauschvermind.“ und „CineMotion“ sind nicht

für alle „Bild-Modus“ gemeinsam.

• Bei der PC-Eingabe können Sie nicht „Chrominanz“, „Phase“, „Bildschärfe“,

„Rauschvermind.“ oder „CineMotion“ einstellen.

Zum Einstellen der Helligkeit auf dem LCD-Bildschirm.

Zum Verstärken oder Abschwächen des Kontrastes.

Zum Einstellen der Bildhelligkeit.

Zum Einstellen der Farbintensität.

Zum Einstellen der Farbtöne des Bildes.

„Phase“ ist verfügbar, wenn das Farbsystem des Videosignals NTSC ist.

Zum Verstärken oder Abschwächen der Bildschärfe.

Zum Verringern von Rauschen von angeschlossenen Geräten. Höhere Einstellungen sind

wirksam, wenn ein hoher Rauschpegel vorhanden ist.

Sie haben die Wahl zwischen „Automatisch“ und „Aus“. Wenn Sie „Automatisch“

wählen, optimiert das Gerät automatisch die Bildschirmanzeige durch Erkennen des

Bildinhalts und indem es einen umgekehrten 3-2- oder 2-2-Pull-Down-Prozess

durchführt. Dadurch verbessert sich die Bildschärfe, und das Bild wirkt natürlicher.

• „CineMotion“ wird möglicherweise nicht richtig verarbeitet, je nach dem

Eingangssignalmuster.

• Die Einstellung von „CineMotion“ ist ungültig, wenn das Signal 1080/50i, 1080/60i

oder 1080/24psf angezeigt wird, während „Seitenverhältnis“ auf „Wide-Zoom“ oder

„Zoom“ gestellt ist.

DE Bildmodus einstellen

Sie haben die Wahl zwischen „Ein“ und „Aus“. Bei „Ein“ wird der Kontrast verstärkt,

indem Weiß heller und Schwarz dunkler eingestellt wird.

Sie können nicht „Dynamisch. Bild“ einstellen, wenn „Bild-Modus“ auf „Konferenz“

Sorgt für einen Ausgleich zwischen den hellen und dunklen Bildbereichen. Höhere

Einstellungen haben eine größere Gammakorrektur.

Sie können nicht „Gamma-Korrektur“ einstellen, wenn „Bild-Modus“ auf „Konferenz“

Hoch/Mittel/Niedrig/

Der Weißton kann nach Wunsch eingestellt werden Bei Lieferung ab Werk sind die

Standardeinstellungen eingestellt.

Zum Wiederherstellen der Standardeinstellungen wählen Sie „Zurücksetzen“ auf dem

Bildschirm zum Einstellen der Farbtöne.

Gibt weißen Farben einen blauen Stich.

Gibt weißen Farben einen neutralen Stich.

Gibt weißen Farben einen roten Stich.

Erlaubt einen breiteren Bereich von Weißtönen zur Einstellung als oben.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, wird die

Bildqualität angepasst, um Helligkeit zu betonen.

• Sie können „Helligkeit erhöhen“ einstellen, wenn „Bild-Modus“ auf „Brilliant“

• Wenn „Helligkeit erhöhen“ auf „Ein“ gesetzt ist, können Sie nicht die Einstellungen

„Ht. Grd. Licht“, „Kontrast“, „Helligkeit“ oder „Farbtemperatur“ anpassen.

• Wenn „Helligkeit erhöhen“ auf „Ein“ gesetzt ist, während „Ht. Grd. Licht“ auf „Max“

und „ECO-Modus“ auf „Aus“ gesetzt ist, ist die Helligkeit auf Maximum eingestellt.

Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wählen, werden

alle Einstellungen von „Bildmodus einstellen“ auf die Standardeinstellungen

Menü Funktion und Bedienung

Unter „Ton-Modus“ können Sie verschiedene Einstellungen für den über die

Lautsprecher SS-SPG02 (nicht mitgeliefert) ausgegebenen Ton vornehmen. Bei FWD-

32B1 können Sie die Tonausgabe von den eingebauten Lautsprechern anpassen.

Verstärkt Höhen und Tiefen.

Für detailliertere Einstellung.

Sie können den Klangton detailliert einstellen.

Sie können „Höhen“ und „Tiefen“ einstellen, wenn „Ton-Modus“ auf „Anwender“

Zum Verstärken oder Abschwächen der Höhen.

Zum Verstärken oder Abschwächen der Tiefen.

Stellt die linke/rechte Lautsprecherbalance ein.

Wählen Sie je nach Bildtyp den Raumklangmodus aus.

Es wird kein Raumklang ausgegeben.

Wenn Sie einen reicheren Stereoklang von Filmen oder Musikprogrammen erzielen

Wenn Sie einen reicheren Stereoklang von gewöhnlichen Mono-Programmen oder

Nachrichtensendungen durch simulierten Stereoklang erzielen möchten.

Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wählen, werden

alle Einstellungen von „Tonmodus einstellen.“ auf die Standardeinstellungen

Menü Funktion und Bedienung24

DE Bildschirm Einstellungen

Einzelheiten zur Einstellmethode finden Sie unter „Übersicht über die Menüs“ (Seite 20).

Wenn kein Signal ausgegeben, können „Seitenverhältnis“ und „Bildschirm einstellen“ nicht eingestellt werden.

Menü Funktion und Bedienung

Zum Vornehmen der nötigen Einstellungen, wenn eine Videowand aus mehreren

Monitoren zusammengestellt werden soll.

• Während der Videoeingabe zeigt „Multi-Display“ ein Bild an, das so nahe wie

möglich an der aktuellen „Seitenverhältnis“-Einstellung ist. Aber bei der PC-Eingabe

wird es mit Einstellung von „Seitenverhältnis“ auf „Voll 2“ angezeigt.

• Wenn als „Position“ rechts unten eingestellt ist, leuchtet die Anzeige 1 auch dann,

wenn die Option „LED“ auf „Aus“ gesetzt ist. Die Anzeige leuchtet auch, wenn der

Monitor ausgeschaltet (im Bereitschaftsmodus) ist, Fehler erkannt werden oder sich

das Gerät im Energiesparmodus befindet, ebenso wenn kein oder ein nicht

unterstütztes Signal eingeht.

• Die Funktion „Multi-Display“ kann nicht für das Signal 480i, 576i, 1080/50i, 1080/

60i oder 1080/24psf verwendet werden.

Einstellungen für eine Videowand vornehmen.

Es wird nur ein einziger Monitor verwendet.

Einstellungen zum Anschluss von 2, 3 oder 4 Monitoren vertikal und horizontal.

Einstellungen zum Anschluss von 2, 3 oder 4 Monitoren horizontal.

Einstellungen zum Anschluss von 2, 3 oder 4 Monitoren vertikal.

Einstellungen für die Bildschirmposition jedes Monitors.

Sie können ein Bildausgabeformat wählen. Die Biltposition wird automatisch angepasst,

und Sie können eine geeignete Bildausgabe erzielen.

Das gesamte Bildsignal erscheint auf den einzelnen Bildschirmen.

Zeigt das bild Bild als ein einziges, großes Bild. Ein Teil des Bildsignals verschwindet

LED Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, wird die

Anzeige 1 an der Vorderseite (Seite 8) automatisch eingeschaltet.

* Nicht bei PC-Eingabe gewählt.

** Nur Nicht bei PC-Eingabe gewählt.

Menü Funktion und Bedienung

Zum Wechseln des Bildseitenverhältnisses. Einzelheiten dazu finden Sie unter Seite 16.

• Zum Wechseln zwischen den einzelnen Optionen unter „Seitenverhältnis“ können Sie

stattdessen auch die Taste auf der Fernbedienung verwenden.

• Wählen Sie „Zoom“, wenn Sie Filme und andere DVD-Inhalte mit schwarzen Balken

so anzeigen lassen wollen, dass sie den gesamten Anzeigebereich auf dem Bildschirm

für Videoeingang füllen.

Sie können nicht „Seitenverhältnis“ einstellen, während die Funktion „Multi-Display“

Das Bild wird vergrößert und füllt den Bildschirm, wobei Verzerrungen auf ein

Minimum beschränkt werden.

Vergrößert das Bild und bewahrt das gleiche Bildseitenverhältnis.

Vergrößert das Bild horizontal, so dass es den Bildschirm füllt, wenn die Bildquelle 4:3

ist (Standard Definition). Handelt es sich bei der Bildquelle um eine 16:9-Bildquelle

(High Definition), so wird das Bild in dem gleichen 16:9-Bildseitenverhältnis angezeigt.

Zeigt alle Bildquellen in einem Bildseitenverhältnis von 4:3 an.

Vergrößert das Bild und bewahrt das gleiche Bildseitenverhältnis, so dass es den

Bildschirm füllt und das gleiche Bildseitenverhältnis bewahrt. Das Bild wird mit

schwarzen Streifen am Rand angezeigt.

Vergrößert das Bild, so dass es den Anzeigebereich füllt.

Zeigt das Bild mit seiner Originalpixelanzahl.

Wenn die Eingangssignalauflösung höher ist als die Bildschirmauflösung (1920 × 1080,

FWD-32B1: 1366 × 768), sieht die Anzeige bei „Original“ genauso aus wie bei „Voll 1“.

Bildschirm einstellen

Stellt die Größe und Position des Anzeigebereichs ein.

„Autom. einstellen“, „Phase“ und „Pitch“ stehen nicht zur Verfügung, wenn das PC-

Signal digital mit einem DVI IN oder HDMI IN eingespeist wird.

Autom. einstellen **

Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wählen, passt der

Monitor automatisch die Position und Phase des Bildes an, wenn ein angeschlossener PC

als Eingangsquelle dient. Beachten Sie bitte, dass „Autom. einstellen“ nicht bei allen

Eingangssignalen optimal funktioniert. Stellen Sie die folgenden Optionen in solchen

Fällen von Hand ein.

Zur richtigen Einstellung nehmen Sie die Anpassung vor, während der gesamte

Bildschirm ein helles Bild anzeigt.

Stellt die Phase ein, falls das Bild flimmert.

Zum Einstellen des Pitch, wenn das Bild unerwünschte vertikale Streifen aufweist.

Zum Einstellen der horizontalen Größe des Bildes.

Stellt die Bildposition links und rechts ein.

Zum Einstellen der vertikalen Größe des Bildes.

Stellt die Bildposition nach oben/unten ein.

Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wählen Sie „OK“ zum

Zurücksetzen aller Einstellungen unter „Bildschirm einstellen“ auf die

Standardeinstellungen.

DE Grundeinstellungen Einstellungen

Einzelheiten zur Einstellmethode finden Sie im Abschnitt „Übersicht über die Menüs“ (Seite 20).

Menü Funktion und Bedienung

Wählen Sie unter den angezeigten Spracheinstellungen. Wählen Sie „English“,

„Deutsch“, „Français“, „Español“, „Italiano“ oder „ “.

Mit diesem Menü können Sie die Uhrzeit einstellen, die Uhrzeit anzeigen lassen

oder den Timer den Monitor zu einer vorbestimmten Zeit ein/aus schalten lassen.

Wenn der Hauptnetzschalter auf Aus-Stellung bleibt oder das Netzkabel lange Zeit

abgetrennt bleibt, kann die eingebaute Uhr eine falsche Zeit anzeigen.

Stellen Sie in diesem Fall die Uhr auf die richtige Zeit ein.

Zum Einstellen des Datums und der Uhrzeit.

Stellt das Datum (Jahr, Monat, Tag) ein. Der Tag wird automatisch zugewiesen.

Stellt die Zeit ein.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, wenn die

Taste DISPLAY der Fernbedienung gedrückt wird, wird die aktuell eingestellte

Zum Einstellen des Datums und der Uhrzeit.

Diese Option kann nicht verwendet werden, wenn nicht „Timer einstellen“

Verringert die Leistungsaufnahme durch Ändern der Helligkeit der

Rückbeleuchtung. Durch Wählen von „Hoch“ wird der Stromverbrauch mehr als

bei „Niedrig“ verringert.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, werden

das Eingangssignal und die „Seitenverhältnis“ Einstellinformation etwa 5

Sekunden lang auf Bildschirm angezeigt, wenn der Monitor eingeschaltet wird.

Wenn Sie das Eingangssignal umschalten, wird die Eingangssignalinformation

etwa 5 Sekunden lang angezeigt.

Sie können das Eingangssignal und die „Seitenverhältnis“-Einstellung durch

Drücken der Taste DISPLAY an der Fernbedienung aufrufen.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, wird Ton

von den Lautsprechern ausgegeben.

Geben Sie detailliertere Einstellungen ein.

Über dieses Menü können Sie die Bedienung des Monitors und die Fernbedienung

Bei Bedarf können Sie die Indexnummer des Monitors ändern. Stellen Sie die

Indexnummer mit den Tasten F/f am Monitor ein und drücken Sie zur Bestätigung .

Mit der Fernbedienung lässt sich die „Indexnummer“ nicht einstellen.

DE DE Weitere Einstell.

Zum Steuern des Monitors von der Fernbedienung oder über den Monitor verwenden.

Welche Einstellungen Sie auswählen können, hängt bei dieser Option davon ab, ob

Sie die Auswahl mit der Fernbedienung oder am Monitor selbst vornehmen. Wenn

Sie die Option mit der Taste auf der Fernbedienung einstellen, können Sie

ausschließlich „Display+Fernbed.“ oder „Nur Fernbed.“ auswählen. Wenn Sie die

Option mit der Taste auf dem Monitor einstellen, können Sie ausschließlich

„Display+Fernbed.“ oder „Nur Display“ auswählen.

Aktiviert Bedienung des Monitors mit den Bedienelementen am Monitor und mit

Aktiviert Bedienung des Monitors mit den Bedienelementen am Monitor. Sie

können nur Tasten am Monitor zur Eingabe dieser Einstellung verwenden.

Aktiviert Bedienung des Monitors mit der Fernbedienung. Sie können nur die

Fernbedienung zur Eingabe dieser Einstellung verwenden.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, werden

Einstellungen wie Bildgöße und Position für jedes Eingangssignal gespeichert, und

die letzten Einstellungen werden automatisch übernommen.

Die Funktion „Autom. Bildeinst“ arbeitet nur bei RGB-Eingabe.

Wählen Sie „Ein“ oder „Aus“. Wenn „Ein“ gewählt ist, schaltet das Display

automatisch auf Bereitschaftsmodus oder Energiesparmodus, wenn etwa 30

Sekunden lang kein Signal von den DVI-, HDMI-, den HD15 (RGB/

COMPONENT)- oder den COMPONENT-Eingängen angelegt wird.

Wenn etwa 5 Minuten lang kein Signal vom VIDEO-Anschluss angelegt wird,

schaltet das Display automatisch auf Bereitschaftsmodus.

• Diese Funktion steht zur Verfügung, wenn „Bildschirmschoner“ auf „Aus“

• Wenn „DPMS“ auf „Ein“ gestellt ist, können Sie die Einstellungen zum

Aktivieren des Energiesparmodus wählen.

DPMS Wählen Sie „Ein“ oder „Aus“. Wenn „Ein“ gewählt ist, schaltet das Display

automatisch auf Energiesparmodus, wenn etwa 30 Sekunden lang kein Signal von

den DVI-, den HDMI- oder den HD15 (RGB)-Eingängen angelegt wird.

Wenn „Aus“ gewählt ist, schaltet das Display automatisch auf Bereitschaftsmodus,

wenn etwa 30 Sekunden lang kein Signal von den DVI-, den HDMI- oder den

HD15 (RGB)-Eingängen angelegt wird.

• Wenn sich der Monitor im Bereitschaftsmodus befindet, können Sie ihn mit der

Taste 1 am Monitor oder der Taste ON auf der Fernbedienung einschalten.

Im Energiesparmodus schaltet sich der Monitor automatisch ein, sobald ein

Signal eingespeist wird.

• Diese Funktion steht zur Verfügung, wenn „Bildschirmschoner“ auf „Aus“

• Diese Funktion steht zur Verfügung, wenn „Auto. ausschalten“ auf „Ein“ gesetzt ist.

Zum Auswählen, ob Bilder mit Overscan oder Justscan angezeigt werden sollen.

Bestimmt automatisch, ob es sich um ein DTV-Signal handelt, und führt dann

Overscan aus und zeigt das Bild an.

Das Bild wird mit Overscan angezeigt.

Das Bild wird mit Justscan angezeigt.

Während das DTV-Signal anliegt, kann ein Bildschirm angezeigt werden wie bei

Anliegen eines PC-Signals.

Beispiel: 480P → 720 × 480/60

Menü Funktion und Bedienung

DE Weitere Einstell.

Stellen Sie den Typ des Signaleingangs je nach dem Signal, das an Stift 13 des

Anschlusses HD15 (RGB/COMPONENT) IN eingespeist wird, ein.

• „Sync-Moduss“ steht nur zur Verfügung, wenn ein analoges RGB-Signal am

Anschluss HD15 eingespeist werden.

• Für einige Eingänge kann nur „H/Zus. gesetzt“ ausgewählt werden. Speisen Sie

in diesem Fall horizontale/vertikale Synchronisationssignale über Stift 13 oder

14 der Anschlüsse ein.

• Dieser Monitor unterstützt keine 576/60p-Signale mit dreiwertiger

• Wenn „Video“ in „Sync-Modus“ gewählt ist, können Sie nur die 575/50i- und

480/60i-Signale angepasst werden.

Stellt einen horizontalen synchronen Signaleingang ein.

Stellt einen Videosignaleingang ein.

RGB/YUV Zum Einstellen des Signaltyps für ein Videogerät oder einen PC, das bzw. der an

den Anschluss HD15 (RGB/COMPONENT) des Monitors angeschlossen ist.

Stellt automatisch ein, ob ein analoges RGB-Eingangssignal oder eines

Farbdifferenzeingangssignal von einem angeschlossenen Gerät anliegt.

RGB Einstellen, wenn ein analogen RGB-Eingangssignal von einem angeschlossenen

YUV Einstellen, wenn ein Farbdifferenzsignal von einem angeschlossenen Gerät anliegt.

Bei „NTSC“ oder „PAL“ wird das Farbsystem ausgewählt. Bei „Automatisch“

wird das Farbsystem automatisch ausgewählt.

„VIDEO IN“ ist verfügbar, wenn das Eingangssignal von einem Farbsystem-

Anschluss anliegt (FBAS-Signal).

Stellen Sie ein, ob ein anliegendes 1280 × 720/60, 720 × 480/60 oder 1920 × 1080/

60 RGB-Signal als PC-Signal oder als Videosignal angezeigt wird.

Wählen Sie „HD15“, „DVI“ oder „HDMI“ entsprechend dem Eingangsanschluss,

und wählen Sie dann jeweils „PC“ oder „Video“. Die folgenden Eingänge gelten

für jede Einstellung „HD15“, „DVI“ oder „HDMI“.

„HD15“: HD15 (RGB/COMPONENT) IN-Anschluss

„DVI“: DVI IN-Anschluss

„HDMI“: HDMI IN-Anschluss

HD15/DVI/HDMI Bildschirmschoner

Mit dieser Einstellung können Sie das Einbrennen von Bildern und damit die

Nachbilder verhindern, die entstehen können, wenn auf dem Bildschirm lange Zeit

dasselbe Standbild angezeigt wird.

Zum Deaktivieren der Einstellung „Bildschirmschoner“.

Ein komplett weißer Bildschirm wird angezeigt. (Stoppt automatisch nach etwa 30

Minuten, und der Monitor schaltet auf Bereitschaftsmodus.)

Ein weißer Streifen läuft über den Bildschirm.

Schaltet einen Bildschirmschoner für die in „Timer einstellen“ im

Bereitschaftsbetrieb (Seite 8) eingestellte Zeit ein. (Der Monitor ist beim

Bildschormschonerbetrieb leer.) Wenn die Einstellzeit abgelaufen ist, schaltet der

Monitor auf den normalen Bereitschaftszustand zurück.

(FWD-55B2/46B2/42B2)

Ändert die Ausrichtung des Menübildschirms entsprechend der

Installationsausrichtung des Monitors.

Horizontale Anzeige des Menübildschirms.

Vertikale Anzeige des Menübildschirms.

Menü Funktion und Bedienung

DE DE Weitere Einstell.

Stellt ein, welche Klemme mit dem PC verbunden ist, wenn der Monitor über den

PC ferngesteuert wird.

• Sie können nicht REMOTE (STRAIGHT) und REMOTE ( ) gleichzeitig

• Wählen Sie „LAN“, wenn Sie „IP Address Setup“ oder „Speed Setup“

RS-232C Wählen, wenn Sie den Monitor und den PC über den REMOTE (STRAIGHT)-

Anschluss verbinden.

LAN Wählen, wenn Sie den Monitor und den PC über den REMOTE ( )-Anschluss

Zum Festlegen einer IP-Adresse für die Kommunikation zwischen dem Anschluss

REMOTE ( ) des Monitors und einem über LAN-Kabel angeschlossenen Gerät

Weitere Einzelheiten zum Vornehmen der Einstellungen finden Sie im Abschnitt

„Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen“ (Seite 30).

Zum Festlegen einer Kommunikationsgeschwindigkeit zwischen dem Anschluss

REMOTE ( ) des Monitors und einem über LAN-Kabel angeschlossenen Gerät

Weitere Einzelheiten zum Vornehmen der Einstellungen finden Sie im Abschnitt

„Vorbereitungen zum Arbeiten mit den Netzwerkfunktionen“ (Seite 30).

Stellt die Zeit vom Einschalten des Monitors bis zum Aufleuchten ein. Einstellung

auf „Aus“ sowie auf 1 bis 120 Sekunden ist möglich. Dadurch wird eine plötzliche

Lastschwankung bei Stromversorgungsgeräten verhindert, wenn mehrere Geräte

Wenn Sie mit HDMI-Steuerung kompatible Gerät an den HDMI-Eingang des

Monitors anschließen, können die Geräte zusammen gesteuert werden.

Sie sollten die Fernbedienung verwenden, um den Monitor und angeschlossene

Geräte ein-/auszuschalten.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, arbeitet

die HDMI-Gerätesteuerung, und sie kann auf „Autom. Gerät aus“ und „Autom.

Monitor ein“ gesetzt werden.

• Wenn dies nicht funktioniert, können Sie auch die HDMI-Einstellungen am

angeschlossenen Gerät einstellen.

• Zur Steuerung muss das angeschlossene Gerät auf HDMI-Steuerkompatibilität

gesetzt werden, und die HDMI-Gerätesteuerung muss aktiviert werden.

• Je nach dem HDMI-Gerät kann dies möglicherweise in manchen Fällen nicht

zusammen mit diesem Gerät arbeiten.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, werden beim

Ausschalten des Monitors die angeschlossenen HDMI-Geräte ebenfalls ausgeschaltet.

Sie haben die Wahl zwischen „Ein“ und „Aus“. Wenn Sie „Ein“ wählen, wird bei

Wiedergabe vom angeschlossenen HDMI-Gerät oder einer anderen Bedienung der

Monitor ebenfalls eingeschaltet.

Zeigt „Datum“, „Modellname“, „Seriennummer“, „Betriebsdauer“, „Software-

Ver“ und „IP Address“ auf Ihrem Display an.

Sie haben die Wahl zwischen „Abbrechen“ und „OK“. Wenn Sie „OK“ wählen,

werden alle Justierungen und Einstellungen auf die Standardeinstellungen

Die Angaben unter „Informationen“ und die „Indexnummer“ werden nicht

Menü Funktion und Bedienung

DE Vorbereitungen zum

Sicherheitsmaßnahmen

• Die Softwarespezifikationen dieses Geräts

unterliegen aufgrund von Verbesserungen

unangekündigten Änderungen.

• Die Fenster der Anwendungssoftware können sich

etwas von den Abbildungen in dieser Anleitung

• Schließen Sie den Anschluss dieses Geräts aus

Sicherheitsgründen nur an ein Netzwerk an, bei

dem keine Gefahr von übermäßiger Spannung oder

von Stoßspannungsstößen besteht.

• Mit den Anweisungen in dieser Anleitung lässt sich

der Betrieb nur in folgender Umgebung

Microsoft Internet Explorer 7.0 oder höher

• Um die Sicherheit im Netzwerk sicherzustellen,

empfiehlt es sich, einen Benutzernamen und ein

Kennwort zu definieren. Weitere Informationen

dazu finden Sie im Abschnitt „Fenster „Setup“

(Grundeinstellungen)“ (Seite 33).

Fragen Sie Ihren Netzwerkadministrator nach

Sicherheitseinstellungen.

Einstellen einer IP-Adresse

Der Monitor lässt sich mit einem 10BASE-T/

100BASE-TX-LAN-Kabel an ein Netzwerk

Beim Anschluss an ein LAN können Sie die IP-

Adressen des Monitors anhand eines der beiden

folgenden Verfahren einstellen. Fragen Sie Ihren

Netzwerkadministrator nach Einzelheiten zur

Auswahl der IP-Adresse.

• Zuweisen einer festen IP-Adresse für den Monitor

Normalerweise sollten Sie dieses Verfahren

verwenden. Standardmäßig ist der Monitor

allerdings so eingestellt, dass die IP-Adresse

automatisch bezogen wird.

• Automatisches Beziehen einer IP-Adresse

Wenn das Netzwerk, an das der Monitor

angeschlossen ist, über einen DHCP-Server

verfügt, können Sie den DHCP-Server automatisch

eine IP-Adresse zuweisen lassen. Beachten Sie,

dass sich die IP-Adresse in diesem Fall bei jedem

Einschalten des Monitors ändern kann.

Bevor Sie die IP-Adresse festlegen, schließen Sie das

LAN-Kabel an den Monitor an, um den

Netzwerkanschluss herzustellen. Schalten Sie den

Monitor nach etwa 30 Sekunden ein und nehmen Sie

dann die gewünschten Einstellungen vor.

• Microsoft und Windows sind eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder

• Alle anderen in dieser Anleitung erwähnten Produkt- oder Firmennamen usw. sind Markenzeichen oder

eingetragene Markenzeichen der jeweiligen Eigentümer.31

DE DE Zuweisen einer festen IP-Adresse für den

Rufen Sie mit MENU das Hauptmenü auf.

Wählen Sie mit F/f die Option

„Grundeinstellungen“ aus und drücken Sie

Wählen Sie mit F/f die Option „Weitere

Einstell.“ aus und drücken Sie .

Wählen Sie mit F/f die Option „IP Address

Setup“ aus und drücken Sie .

Wählen Sie mit F/f die Option „Manual“

aus und drücken Sie .

Wählen Sie mit F/f die einzustellende

Option unter „IP Address“, „Subnet Mask“,

„Default Gateway“, „Primary DNS“ bzw.

„Secondary DNS“ aus und drücken Sie .

Geben Sie in jedes der vier Felder mit F/f

am Monitor oder mit den Zahlentasten auf

der Fernbedienung drei Ziffern (0 bis 255)

ein und drücken Sie oder g.

Stellen Sie den dreistelligen Wert (0 bis 255)

für die vier Felder ein und drücken Sie .

Wählen Sie, wie unter Schritt 6 erläutert, mit

F/f die nächste einzustellende Option aus

Nachdem Sie die Werte für alle gewünschten

Optionen eingestellt haben, wählen Sie mit

F/f „Execute“ aus und drücken Sie .

Wählen Sie „Execute“ aus und drücken Sie . Damit

haben Sie die IP-Adresse manuell festgelegt.

Automatisches Beziehen einer IP-Adresse

Rufen Sie mit MENU das Hauptmenü auf.

Wählen Sie mit F/f die Option

„Grundeinstellungen“ aus und drücken Sie

Wählen Sie mit F/f die Option „Weitere

Einstell.“ aus und drücken Sie .

Wählen Sie mit F/f die Option „IP Address

Setup“ aus und drücken Sie .

Wählen Sie mit F/f die Option „DHCP“

aus und drücken Sie .

Wählen Sie „Execute“ aus und drücken Sie . Eine

IP-Adresse wird automatisch zugewiesen.

Wenn Sie „Abbrechen“ wählen, wird die Einstellung

nicht vorgenommen. Wurde die IP-Adresse nicht korrekt festgelegt, werden je nach Art des Fehlers folgende Fehlercodes angezeigt.Fehler 1: KommunikationsfehlerFehler 2: Die angegebene IP-Adresse wird bereits für ein anderes Gerät benutzt.Fehler 3: IP-AdressfehlerFehler 4: Gateway-AdressfehlerFehler 5: Fehler in der primären DNS-AdresseFehler 6: Fehler in der sekundären DNS-AdresseFehler 7: Fehler in der Subnetzmaske Anzeigen der automatisch zugewiesenen

Rufen Sie mit MENU das Hauptmenü auf.

Wählen Sie mit F/f die Option

„Grundeinstellungen“ aus und drücken Sie

Wählen Sie mit F/f die Option

„Informationen“ aus und drücken Sie .

Wählen Sie mit F/f die Option „IP Address“ aus und drücken Sie .

Die zurzeit geltende IP-Adresse wird angezeigt.

Tipp Wenn eine IP-Adresse nicht richtig übernommen werden kann, wird die vorher übernommene IP-Adresse in „Informationen“ und in „Manual“ unter „IP Address Setup“ gezeigt. Einstellen der

Kommunikationsgeschwindigkeit

Rufen Sie mit MENU das Hauptmenü auf.

Wählen Sie mit F/f die Option

„Grundeinstellungen“ aus und drücken Sie

Wählen Sie mit F/f die Option „Weitere

Einstell.“ aus und drücken Sie .

Wählen Sie mit F/f die Option „Speed

Setup“ aus und drücken Sie .

Wählen Sie mit F/f unter „Auto“, „10Mbps

Half“, „10Mbps Full“, „100Mbps Half“ und

„100Mbps Full“ die gewünschte Option für

die Kommunikationsgeschwindigkeit aus

Wenn Sie „Auto“ wählen, wird automatisch eine zu

Ihrer Netzwerkkonfiguration passende

Kommunikationsgeschwindigkeit eingestellt.

Wählen Sie mit F/f „Execute“ aus und

wenden Sie mit die Einstellung an. Hinweis32

Steuern des Monitors Sie können vom PC-Bildschirm aus verschiedene Einstellungen für den Monitor vornehmen.Vergewissern Sie sich, dass der Monitor, der PC sowie Router bzw. Hub ordnungsgemäß über das Netzwerkkabel verbunden sind. Schalten Sie dann den Monitor, den PC und den Router oder Hub ein.Für den Monitor stehen vier Fenster mit unterschiedlichen Steuerfunktionen zur Verfügung: Fenster „Information“, Fenster „Configure“, Fenster „Control“ und Fenster „Setup“.Nähere Erläuterungen zu den Funktionen der einzelnen Tasten finden Sie in den Anweisungen zu den Monitorfunktionen. 1

Starten Sie den Browser des PCs (Internet

Explorer 7.0 oder höher).

Geben Sie die IP-Adresse ein, die dem

Monitor auf der vorhergehenden Seite in

„http://xxx.xxx.xxx.xxx“ zugewiesen wurde,

und drücken Sie dann ENTER auf der

Wenn ein Benutzername und ein Kennwort

definiert wurden, erscheint der Bildschirm

„Network Password“ (Netzwerkkennwort).

Geben Sie den definierten Benutzernamen

und das Kennwort ein und fahren Sie dann

mit dem nächsten Schritt fort.

Klicken Sie auf die Funktionsregisterkarte

oben im Fenster und wählen Sie das

gewünschte Fenster aus.

Einstellen von Optionen in den

einzelnen Fenstern Bei Verwendung der LAN-Funktionen des Monitors Fenster „Information“ (Information) In diesem Fenster werden der Modellname, die Seriennummer und andere Monitorinformationen sowie der Stromversorgungsstatus und die Eingangssignalauswahl angezeigt.In diesem Fenster werden Informationen nur angezeigt. Sie können hier keine Optionen einstellen. Fenster „Configure“ (Konfiguration) Timer (Timer)Zum Vornehmen von Einstellungen für die Timer-Funktion.Klicken Sie abschließend auf „Apply“ (Übernehmen).Screen Saver (Bildschirmschoner)Zum Vornehmen von Einstellungen für die Bildschirmschoner-Funktion.Klicken Sie abschließend auf „Apply“ (Übernehmen).Ehe Sie die Funktion „Timer“ (Timer) verwenden können, muss im Bildschirm „Setup“ (Grundeinstellungen) (Seite 33) die Uhrzeit eingestellt werden. Fenster „Control“ (Steuerung) POWER (Netzschalter)Zum Ein- und Ausschalten des Monitors.INPUT (Eingangswählschalter)Zum Auswählen des Eingangssignals.PICTURE MODE (Bildmodus)Zum Auswählen des Bildmodus.ASPECT (Bildformat)Zum Wechseln des Bildseitenverhältnisses.Tasten „Contrast +/–“ (Kontrast)Zum Einstellen des Kontrasts auf dem Bildschirm.Tasten „Brightness +/–“ (Helligkeit)Zum Einstellen der Bildhelligkeit.Tasten „Chroma +/–“ (Farbe)Zum Einstellen der Farbintensität.Hinweis33

DE DE Tasten „Phase +/–“ (Phase)

Zum Einstellen der Farbbalance.

Taste Reset (Zurücksetzen)

Zum Zurücksetzen der Einstellungen von „Contrast“

(Kontrast) bis „Phase“ (Phase) auf ihre

• Wenn ein Video-Signal eingespeist wird und es sich bei

dem Farbsystem des Videosignals nicht um NTSC

handelt, steht „Phase“ nicht zur Verfügung.

• „Chrominanz“ und „Phase“ stehen bei einem PC als

Eingangsquelle nicht zur Verfügung.

• „Normal“ bei der Einstellung ASPECT entspricht „4:3“

für Videoeingabe oder „Original“ für PC-Eingabe.

Fenster „Setup“ (Grundeinstellungen)

In diesem Fenster können Sie das Network Password

(Netzwerkkennwort) festlegen. Die werkseitig

vorgegebenen Einstellungen sind folgendermaßen

Password (Kennwort): pudadm

Wenn Sie Änderungen vorgenommen oder Daten

eingegeben haben, klicken Sie auf „Apply“

(Übernehmen) unten im jeweiligen Fenster, um die

Einstellungen zu aktivieren.

In die Textfelder können keine Sonderzeichen

Owner Information (Besitzer-Information)

Geben Sie hier Informationen zum Eigentümer ein.

Display Location (Display-Platzierung)

Geben Sie hier Informationen zum Standort des

Verwenden Sie beim Eingeben der Informationen

keine Leerzeichen. Andernfalls wird der Dateiname

möglicherweise nicht richtig angezeigt.

Hier können Sie Kommentare oder Notizen eingeben.

Geben Sie hier die Uhrzeit, den Wochentag, das Jahr,

den Monat und den Tag ein.

Internet Protocol (Internet-Protokoll) (TCP/IP)

Wählen Sie „Specify an IP address“ (IP-Adresse

angeben), wenn Sie die einzelnen Ziffern der

numerischen Zeichenfolge für die IP-Adresse manuell

Wählen Sie „Obtain an IP address (DHCP)“ (IP-

Adresse automatisch beziehen (DHCP)), wenn die IP-

Adresse automatisch vom DHCP-Server bezogen

werden soll. Beachten Sie, dass sich die IP-Adresse in

diesem Fall bei jedem Einschalten des Monitors

Die IP-Adresse kann über das Monitormenü

festgelegt werden. Einzelheiten dazu finden Sie unter

„IP Address Setup“ (Seite 29).

Hier können Sie Informationen zum Administrator,

Benutzernamen und Kennwort eingeben. Der

Administratorname ist fest auf „root“ eingestellt.

Sie können jeweils maximal 8 Zeichen eingeben.

Wenn Sie einen Benutzernamen und ein Kennwort

definiert haben, erscheint das Fenster „Network

Password“ (Netzwerkkennwort), wann immer das

Fenster für die Bildschirmsteuerung des Monitors

aufgerufen wird. Um die Sicherheit im Netzwerk

sicherzustellen, empfiehlt es sich, einen

Benutzernamen und ein Kennwort zu definieren.

Mail Report (E-Mail-Report)

Error Report (Fehlerbericht)

Wenn ein Monitorfunktionsfehler aufgetreten ist,

wird sofort per E-Mail ein Fehlerbericht gesendet

(Fehlerbenachrichtigung).

Status Report (Statusbericht)

Der Status des Monitors kann im ausgewählten

Zeitintervall per E-Mail gemeldet werden.

Geben Sie hier die E-Mail-Adresse des Empfängers

ein. Sie können bis zu vier Adressen angeben, an die

dann gleichzeitig ein Fehlerbericht gesendet wird. Die

maximale Länge der einzelnen Adressen beträgt 64

Mail Account (E-Mail-Konto)

Mail Address (E-Mail-Adresse):

Geben Sie hier die zugeordnete E-Mail-Adresse

Die maximale Länge der Adresse beträgt 64

Outgoing Mail Server (SMTP) (Server für

ausgehende Mail (SMTP-Server)):

Geben Sie hier die Mail-Server-Adresse ein.

Die maximale Länge der Adresse beträgt 64

Requires the use of POP Authentication before

Send e-mail (POP before SMTP) (Erfordert die

Anwendung von POP-Authentifizierung vor

dem Senden von E-Mail (POP vor SMTP)):

Wenn beim Herstellen der Verbindung mit dem

SMTP-Server eine POP-Authentifizierung

erforderlich ist, aktivieren Sie dieses

Incoming Mail Server (POP3) (Server für

ankommende Mail (POP3)):

Wenn die POP-Authentifizierung für die

Einstellung „POP before SMTP“ (POP vor

SMTP) verwendet wird, geben Sie hier die POP3-

Account Name (Konto-Name):

Geben Sie hier den Namen des E-Mail-Kontos

Password (Kennwort):

Geben Sie hier das Kennwort für das E-Mail-

Send Test Mail (Test-Mail senden):

Wenn Sie testen wollen, ob E-Mails erfolgreich an

die angegebene(n) Adresse(n) gesendet werden

können, aktivieren Sie dieses Kontrollkästchen

und klicken auf „Apply“ (Übernehmen). Eine

Test-E-Mail wird gesendet.

Wenn eine der folgenden Angaben nicht vorhanden

oder nicht richtig ist, erscheint eine Fehlermeldung

und es kann keine Test-E-Mail gesendet werden:

• Adresse des E-Mail-Kontos und Adresse des Mail-

Advanced (Weitere Einstellungen)

Hiermit haben Sie Zugriff auf weitere Einstellungen,

die für die Verwendung verschiedener Anwendungen

im Netzwerk erforderlich sind. Nehmen Sie die

Einstellungen wie in der jeweiligen Anwendung

Advertisement (Ankündigung)

Zum Vornehmen von Einstellungen für die

Funktionen „Advertisement“ (Ankündigung) und

„Broadcast“ (Rundsendung) im Netzwerk.

Zum Vornehmen von Einstellungen für die Funktion

„ID Talk“. „ID Talk“ ist ein Protokoll, das die

netzwerkbasierte Steuerung des Monitors ermöglicht.

Gesteuert werden können verschiedene Einstellungen,

wie z. B. Farbtemperatur und Gamma. Informationen

zu unterstützten ID Talk-Befehlen erhalten Sie bei

SNMP Der Monitor ist ein Netzwerkgerät, das SNMP

(Simple Network Management Protocol) unterstützt.

Neben dem Standard MIB-II wird auch Sony

Enterprise MIB unterstützt. In diesem Fenster können

Sie Einstellungen für SNMP vornehmen.

Informationen zu unterstützten SNMP-Befehlen

erhalten Sie bei Ihrem Sony-Händler.

Zurücksetzen auf die Standardeinstellungen

Wenn alle Einstellungen, die Sie über das Fenster

„Setup“ (Grundeinstellungen) vorgenommen haben,

wieder auf die werkseitigen Standardeinstellungen

zurückgesetzt werden sollen, wählen Sie die Option

„All Reset“ (Alle zurücksetzen) und nehmen Sie dann

erneut geeignete Einstellungen für das Netzwerk vor.

DE DE Störungsbehebung

Notieren Sie, ob die Anzeige 1 rot blinkt.

Die Selbstdiagnosefunktion wurde aktiviert.

1 Überprüfen Sie, wie oft die Anzeige 1 blinkt und wie lange sie nicht blinkt.

Beispiel: Die Anzeige blinkt 2-mal, blinkt 3 Sekunden lang nicht und blinkt erneut 2-mal.

2 Schalten Sie den Monitor mit dem Schalter 1 (POWER) am Monitor und mit dem Hauptnetzschalter

aus und trennen Sie das Netzkabel ab.

Teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Häufigkeit und Intervall).

Wenn sie nicht blinkt

1 Gehen Sie nach der folgenden Tabelle vor.

2 Wenn das Problem dennoch bestehen bleibt, lassen Sie den Monitor von qualifiziertem Fachpersonal

Weitere Informationen

Problem Mögliche Abhilfemaßnahmen

Der Netzschalter und die

Steuertasten am Monitor

funktionieren nicht.

• Überprüfen Sie die Einstellung für „Steuerung einst.“ (Seite 26).

Die Stromversorgung schaltet nicht

ein, auch wenn der Schalter 1

(POWER) auf ON gestellt wird oder

die Taste ON (Einschalten) an der

Fernbedienung auf ON gestellt wird.

• Überprüfen Sie, ob der Hauptnetzschalter nicht auf „OFF“ (Seite 11)

Kein Videosignal wird von dem

Anschluss HD15 (RGB/

COMPONENT) OUT ausgegeben.

• Es gibt keine Ausgabe von HD15 (RGB/COMPONENT) OUT,

wenn dieses Gerät im Bereitschaftszustand ist oder die

Netzversorgung ausgeschaltet ist.

Es wird kein Bild angezeigt.

• Überprüfen Sie die Verbindung zwischen dem angeschlossenen

Videogerät und dem Monitor.

• Überprüfen Sie die Einstellung für „RGB/YUV“ (Seite 28).

• Wechseln Sie mit der Taste INPUT am Monitor oder mit der

Fernbedienung den Eingang (Seiten 10, 14).

Der Monitor schaltet sich

• Überprüfen Sie, ob „Timer einstellen“ aktiviert ist (Seite 26).

• Überprüfen Sie, ob die Funktion „Auto. ausschalten“ auf „Ein“

gesetzt ist (Seite 27).

• Überprüfen Sie, ob die Zimmertemperatur nicht mehr als 40 °C

Der Monitor schaltet sich

automatisch ein oder aus.

• Überprüfen Sie die Einstellungen unter „HDMI-Steuerung“

Die Bildqualität ist schlecht.

Keine Farbe/Bild zu dunkel/Bild

zu hell/Farbe fehlerhaft/Bild

wird langsam dunkel/

Horizontale Störstreifen

• Wählen Sie mit PICTURE den gewünschten „Bild-Modus“ (Seite 14).

• Stellen Sie die Optionen für „Bildmodus einstellen“ unter den

Einstellungen für „Bild/Ton“ ein (Seiten 21, 22).

• Überprüfen Sie den Zustand des Signalkabels.

• Überprüfen Sie, ob die Zimmertemperatur nicht mehr als 40 °C

• Überprüfen Sie die Einstellungen in „ECO-Modus“ (Seite 26).36

DE Der ganze Bildschirm ist grün

oder violett getönt.

• Überprüfen Sie die Einstellung für „RGB/YUV“ (Seite 28).

Es ist kein Ton zu hören oder der

Das Bild wird angezeigt, aber

es ist kein Ton zu hören.

• Überprüfen Sie die Lautstärkeeinstellung.

• Drücken Sie auf der Fernbedienung oder +, so dass die

„Stummschaltung“-Anzeige nicht mehr am Bildschirm angezeigt

• Überprüfen Sie die Einstellung für „Lautspr.ausgang“ (Seite 26).

Die Fernbedienung funktioniert

• Überprüfen Sie, ob die Batterien polaritätsrichtig eingelegt sind, oder

tauschen Sie die Batterien aus.

• Richten Sie die Fernbedienung auf den Fernbedienungssensor am

• Achten Sie darauf, dass sich vor dem Fernbedienungssensor keine

Hindernisse befinden.

• Überprüfen Sie die Einstellung für „Steuerung einst.“ (Seite 26).

• Leuchtstoffröhren können die Funktion der Fernbedienung stören.

Schalten Sie solche Röhren aus.

Eine Verbindung zum Netzwerk

kann nicht hergestellt werden.

• Stecken Sie den Kabelstecker fest in den Anschluss REMOTE.

• Überprüfen Sie die Netzwerkeinstellungen für den PC.

• Setzen Sie alle Einstellungen über die Option „Alle zurücksetzen“

im Einstellmenü „Grundeinstellungen“ auf die

Standardeinstellungen zurück und nehmen Sie dann erneut geeignete

Einstellungen für das Netzwerk vor.

• Überprüfen Sie die Einstellung für „Netzwerkanschluss“ (Seite 29).

Monitorsteuerung (das Web-

Fenster mit der grafischen

Benutzeroberfläche des Monitors)

wird nicht angezeigt.

• Klicken Sie im Web-Browser auf die Schaltfläche zum Auffrischen

• Überprüfen Sie, ob die IP-Adresse korrekt ist.

• Verwenden Sie Internet Explorer 7.0 oder höher.

• Löschen Sie den Cache des Browsers.

Problem Mögliche Abhilfemaßnahmen37

Fernseh-/Videosignale

a) VGA ist ein eingetragenes Markenzeichen der

International Business Machines Corporation, USA.

b) Macintosh ist ein Markenzeichen der Apple Inc.,

eingetragen in den USA und anderen Ländern.

c) VESA ist ein eingetragenes Markenzeichen der Video

Electronics Standards Association.

d) VESA Coordinated Video Timing

• Speisen Sie bei HDTV-Signalen das dreistufige

Synchronisationssignal über den 2. Stift des Anschlusses

HD15 (RGB/COMPONENT) IN ein.

• Wenn die Farben beim Einspeisen von DVD-Signalen in

den Monitor zu hell sind, korrigieren Sie die Einstellung

von „Chrominanz“ unter „Bild/Ton“.

• Wenn die Phase neu eingestellt wird, wird die Auflösung

• Bei Signalen vom Macintosh-Computer kann nicht

gewährleistet werden, dass der digitale RGB-Eingang

• Sie können nicht das mit * markierte Signal in DVI IN

• Zusammengesetzte Synchronisationssignale entsprechen

den Nummern 2, 4, 5, 7, 12, 13 und 14 in der Signaltabelle

• Bei Videosignalen ohne Farb-Burst-Signal kann die

Darstellung nicht garantiert werden.

DE Anzeigen zum Eingangssignal und zum

Monitorstatus auf dem Bildschirm

Das ausgewählte Eingangssignal

480 / 60I (Beispiel) Bei dem ausgewählten

Eingangssignal handelt es sich

um ein Farbdifferenzvideosignal.

NTSC (Beispiel) Bei dem ausgewählten

Eingangssignal handelt es sich

Das ausgewählte Eingangssignal

wird nicht unterstützt.

Kein Signal Es ist kein Eingangssignal

Farbdifferenz Bei dem ausgewählten

Eingangssignal handelt es sich

um ein Farbdifferenzvideosignal.

HD15 Der HD15-Eingang ist

ausgewählt. „RGB/YUV“ ist auf

„Automatisch“ gesetzt.

HD15 RGB Der HD15-Eingang ist

ausgewählt. „RGB/YUV“ ist auf

HD15 Component Der HD15-Eingang ist

ausgewählt. „RGB/YUV“ ist auf

DVI Als Eingangssignal ist DVI

HDMI Als Eingangssignal ist HDMI

Video Das FBAS-Signal ist ausgewählt.39

DE DE Technische Daten

Bildschirmsystem LCD-Bildschirm mit a-Si-TFT-

Anzeigeauflösung FWD-32B1

1.366 Punkte (horizontal) × 768 Zeilen

1.920 Punkte (horizontal) × 1.080 Zeilen

Abtastrate 13,5 MHz bis 162 MHz

Farbsystem NTSC/PAL Eingangssignal Siehe Seite 37.

Bildschirmgröße FWD-32B1: 31

Eingänge und Ausgänge

REMOTE Netzwerkanschluss

(10BASE-T/100BASE-TX)

(automatischer Abschluss)

Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe

(Konform mit der DVI-Spezifikation

AUDIO IN Stereominibuchse (× 1)

500 mV effektiver Mittelwert, hohe

SPEAKER Lautsprecherausgang (L/R)

(mit Ausnahme von FWD-32B1)

7W + 7W Interner Lautsprecherausgang (L/R)

*Gleich wie für COMPONENT Allgemeines

100 V bis 240 V Wechselstrom, 50/60 Hz

FWD-42B2: 135 W (max.)

0,5 W (max. im Bereitschaftsmodus)40

DE Betriebsbedingungen

°C Luftfeuchtigkeit: 20 % bis 90 %

(nicht kondensierend)

Lager-/Transportbedingungen

°C Luftfeuchtigkeit: 20 % bis 90 %

(nicht kondensierend)

Abmessungen FWD-32B1

763,3 mm × 457,9 mm × 116,9 mm

763,3 mm × 506 mm × 292,6 mm
