MANUALE UTENTE SDM-HS75P SONY

TFT LCD Color Computer Display Istruzioni per l’uso

Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . .10 Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . 10 Menu IMMAGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Menu SCHERMO (solo segnale RGB analogico) . . . . . . . . . 12 Menu POSIZIONE MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Menu RILEV INGRESSO . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Menu LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 0 Menu RIPRISTINO (per ripristinare le impostazioni sui valori predefiniti) . . . . . . . 14 Menu BLOCCO MENU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 • Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi. • Windows e MS-DOS sono marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e in altri paesi. • IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli Stati Uniti. • VESA e DDC sono marchi di fabbrica della Video Electronics Standards Association. • ENERGY STAR è un marchio registrato degli Stati Uniti. • Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated. • Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere i marchi di fabbrica o i marchi di fabbrica registrati delle rispettive società. • Inoltre, “” e “” non sempre vengono citati nel presente manuale.

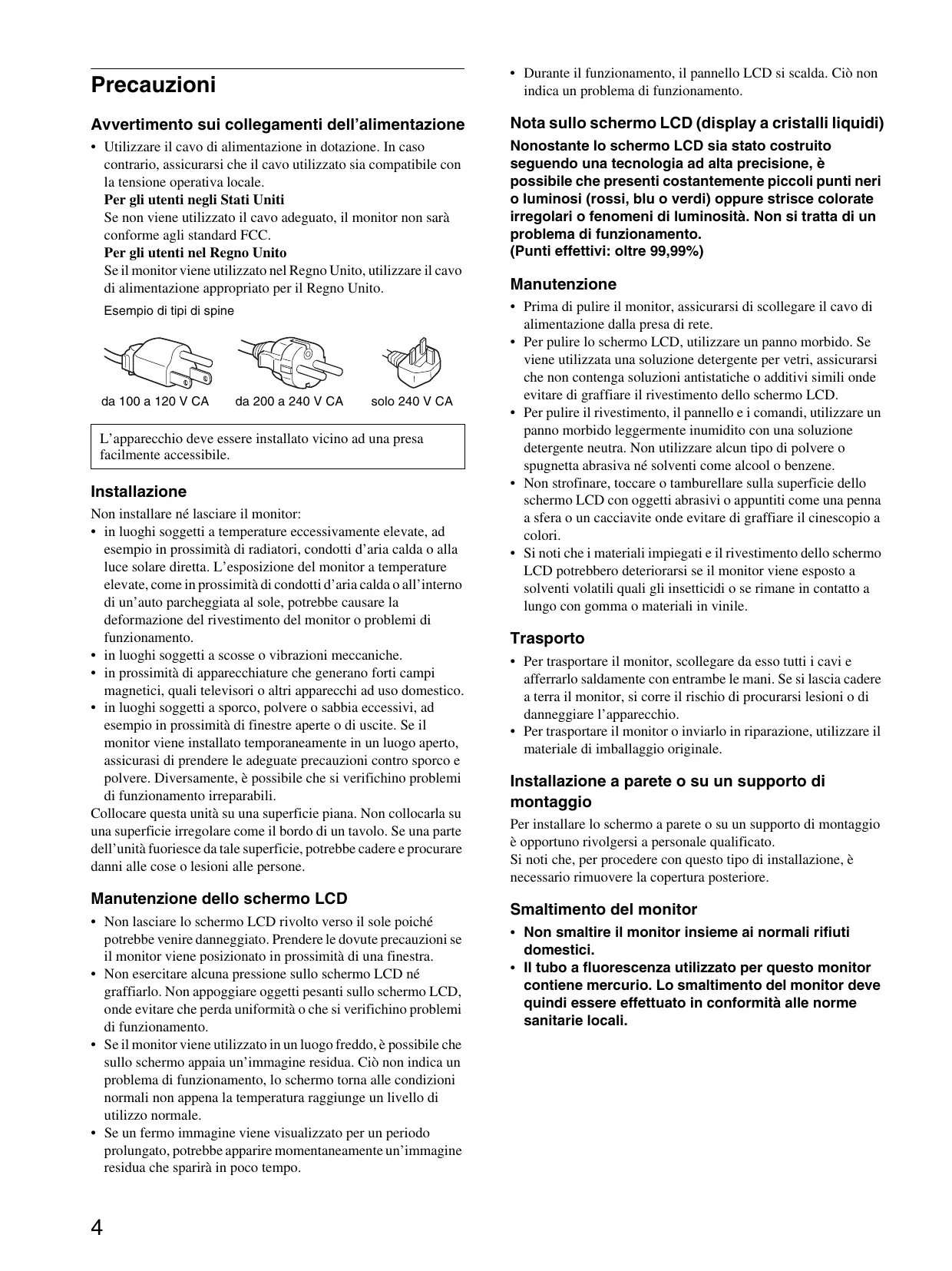

• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Avvertimento sui collegamenti dell’alimentazione

Nota sullo schermo LCD (display a cristalli liquidi)

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale. Per gli utenti negli Stati Uniti Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC. Per gli utenti nel Regno Unito Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento. (Punti effettivi: oltre 99,99%)

Esempio di tipi di spine

solo 240 V CA L’apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione Non installare né lasciare il monitor: • in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d’aria calda o alla luce solare diretta. L’esposizione del monitor a temperature elevate, come in prossimità di condotti d’aria calda o all’interno di un’auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento. • in luoghi soggetti a scosse o vibrazioni meccaniche. • in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico. • in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurasi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili. Collocare questa unità su una superficie piana. Non collocarla su una superficie irregolare come il bordo di un tavolo. Se una parte dell’unità fuoriesce da tale superficie, potrebbe cadere e procurare danni alle cose o lesioni alle persone.

Manutenzione dello schermo LCD • Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra. • Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento. • Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un’immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale. • Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un’immagine residua che sparirà in poco tempo.

Manutenzione • Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete. • Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD. • Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene. • Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori. • Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto • Per trasportare il monitor, scollegare da esso tutti i cavi e afferrarlo saldamente con entrambe le mani. Se si lascia cadere a terra il monitor, si corre il rischio di procurarsi lesioni o di danneggiare l’apparecchio. • Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Installazione a parete o su un supporto di montaggio Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato. Si noti che, per procedere con questo tipo di installazione, è necessario rimuovere la copertura posteriore.

Smaltimento del monitor • Non smaltire il monitor insieme ai normali rifiuti domestici. • Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi Per ulteriori informazioni, consultare le pagine indicate tra parentesi. L’interruttore di accensione 1 (alimentazione) e i tasti di controllo si trovano nella parte inferiore destra del lato anteriore del monitor.

1 Interruttore e indicatore di accensione 1 (alimentazione) (pagine 9, 15) Per accendere o spegnere il display, spostare l’interruttore 1 (alimentazione) verso l’alto. L’indicatore di accensione si illumina in verde all’accensione del display e in arancio quando il monitor si trova nel modo di risparmio energetico.

Parte anteriore del display Per accendere o spegnere il display, spostare l'interruttore verso l'alto.

2 Tasto MENU (menu) (pagina 10) Questo tasto consente di visualizzare o di chiudere il menu principale.

3 Tasti m/M (pagina 10) Questi tasti dispongono della stessa funzione dei tasti m/M durante la selezione delle voci di menu e durante l’effettuazione delle regolazioni.

4 Tasto OK (pagina 10) Utilizzare questo tasto per selezionare una voce o per eseguire le impostazioni del menu.

5 Tasto (pagina 16) Utilizzare questo tasto per modificare la luminosità dello schermo. 7

6 Tasto INPUT (pagina 9) Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor.

Parte posteriore del display 7 Sensore di luce (pagina 16) Questo sensore misura il livello di illuminazione dell’area circostante. Assicurarsi di non coprire il sensore con carta o altro. 8

8 Foro di protezione Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington. Il sistema di sicurezza Micro Saver Security System è un marchio di fabbrica di Kensington.

9 Coperchio posteriore (pagina 8) Rimuovere questo coperchio quando si collegano o scollegano cavi o fili.

Parte posteriore del display

0 Connettore AC IN (pagina 8) Collegare il cavo di alimentazione (in dotazione). qa Connettore di ingresso DVI-D (RGB digitale) per INPUT1 (pagina 7) Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0. qs Connettore di ingresso HD15 (RGB analogico) per INPUT2 (pagina 7) Tramite questo connettore vengono immessi i segnali video RVB analogici (0,7 Vp-p, positivo) e i segnali SYNC.

Rimuovere il coperchio posteriore.

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Installazione Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli: • Display LCD • Cavo di alimentazione • Cavo del segnale video HD15-HD15 (RGB analogico) • Cavo del segnale video DVI-D (RGB digitale) • Fermaglio per cavi • CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l’uso e così via) • Garanzia • Guida all’installazione rapida

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico). Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

x Collegamento ad un computer IBM PC/AT o compatibile

al connettore di ingresso HD15 (RGB analogico)

Punto 1:Apertura del piedistallo Nota Inizialmente, il piedistallo è chiuso. Accertarsi di non collocare il display in senso verticale sul piedistallo chiuso. Infatti, in tal caso il display potrebbe cadere. al connettore di uscita HD15 (RGB analogico) del computer

Punto 2:Collegamento del display al computer Prima di effettuare i collegamenti, spegnere l’apparecchio e il computer. Note • Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli. • Controllare l’allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

Computer IBM PC/AT o compatibile

cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

x Collegamento ad un computer Macintosh Se il presente monitor viene collegato ad un computer Macintosh, utilizzare l’adattatore Macintosh (non in dotazione) se necessario. Prima di procedere al collegamento del cavo, collegare l’adattatore Macintosh al computer.

al connettore di ingresso HD15 (RGB analogico)

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale) Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita del computer

cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

al connettore di uscita DVI (RGB digitale) del computer cavo del segnale video DVI-D (RGB digitale) (in dotazione)

Punto 3:Collegamento del cavo di alimentazione

Punto 4:Fissare i cavi e riapplicare il coperchio posteriore

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi ad una presa di rete.

1 Avvolgere cavi e fili. Utilizzando il fermaglio per cavi in dotazione, fissare i cavi e i fili.

a AC IN Fermaglio per cavi

ad una presa di rete cavo di alimentazione (in dotazione)

Questa illustrazione si riferisce alla parte posteriore del monitor SDM-HS75P. Lo stesso vale per gli altri modelli.

2 Riapplicare il coperchio posteriore.

Punto 5:Accensione del monitor e del computer

Regolazione dell’inclinazione È possibile regolare il display entro gli angoli mostrati di seguito. circa 20°

1 Spostare l’interruttore 1 (alimentazione) verso l’alto. L’indicatore 1 (alimentazione) del monitor si illumina in verde.

2 Accendere il computer. L’installazione del monitor è completa. Se necessario, utilizzare i comandi del monitor per regolare l’immagine.

Afferrare i lati inferiori del pannello LCD, quindi regolare l’inclinazione dello schermo.

Se sullo schermo non appare alcuna immagine • Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto. • Se sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO” Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse. • Se sullo schermo appare il messaggio “CAVO SCOLLEGATO” Verificare che il cavo del segnale video sia collegato correttamente. • Se sullo schermo appare il messaggio “FUORI GAMMA” Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

IT Utilizzo ottimale del display Questo display è stato progettato in modo da poter ottenere una posizione visiva ottimale. Regolare l’angolazione visiva del display in base all’altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi. Nota Quando si regola l'inclinazione dello schermo, accertarsi di non far cadere lo schermo dalla scrivania.

Frequenza orizzontale

Selezione del segnale di ingresso

1280 × 1024 o inferiore

Premere il tasto INPUT. Il segnale di input cambia ad ogni pressione di questo tasto.

Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 18. Non sono richiesti driver specifici Il monitor supporta lo standard Plug & Play “DDC” e rileva automaticamente tutte le informazioni video. Non è richiesta l’installazione di driver specifici sul computer. Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo. La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell’immagine non indica problemi di funzionamento del monitor, è possibile procedere all’utilizzo. Non è necessario impostare la frequenza verticale su valori alti specifici.

INPUT Messaggio a schermo (visualizzato per circa 5 secondi nell’angolo superiore sinistro).

Configurazione del segnale di ingresso

INGRESSO1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1

Connettore di ingresso HD15 (RGB analogico) per INPUT2

x Ripristino delle regolazioni

Personalizzazione del monitor Prima di procedere alle regolazioni Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu RIPRISTINO è possibile ripristinare le regolazioni. Vedere pagina 15 per ulteriori informazioni sul ripristino delle regolazioni.

x Utilizzo dei tasti MENU, m/M, e OK Il menu IMMAGINE /AUDIO consente di regolare le voci elencate di seguito. • MODO IMMAG I NE (VIDEOGIOCO/FILM/PC/ FILM AUTO) • RETROILLUMINAZ 6 • CONTRASTO 6 • LUMINOSITÀ 1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T • GAMMA • COLORE • NITIDEZZA • AZZERA MODO 0

1 Visualizzazione del menu principale.

x Menu MODO Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Come spostarsi all’interno del menu

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezione del menu che si desidera regolare. Per visualizzare il menu desiderato, premere i tasti m/M. Per selezionare la voce di menu, premere OK.

È possibile selezionare la luminosità dello schermo appropriata in base alle proprie esigenze. È possibile effettuare le impostazioni relative a IMMAGINE per ciascun modo. Le impostazioni modificate vengono automaticamente applicate per ogni ingresso (INGRESSO1/INGRESSO2).

1 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti m/M per selezionare

(IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “FILM”, quindi premere il tasto OK. Il menu MODO viene visualizzato sullo schermo.

3 Regolazione del menu.

MODO Per effettuare le regolazioni, premere i tasti m/M, quindi premere il tasto OK. Quando viene premuto il tasto OK, l’impostazione viene memorizzata, quindi l’apparecchio torna al menu precedente.

VIDEOGIOCO FILM PC AU TO

1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T OK , 4 Chiusura del menu. Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 45 secondi.

4 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK. L'impostazione predefinita è FILM. • VIDEOGIOCO: immagine luminosa. • FILM: immagine nitida con contrasto elevato. • PC: immagine dai toni morbidi. • AUTO: regola automaticamente la luminosità dello schermo in base a quella dell'ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere “Funzione di regolazione automatica della luminosità (sensore di luce)” a pagina 16 Nota Nel modo AUTO, non è possibile regolare la retroilluminazione ed il contrasto.

x Regolazione di RETROILLUMINAZ

x Regolazione di GAMMA Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

È possibile associare la tonalità di colore dell’immagine visualizzata sullo schermo a quella dell’immagine originale.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

GAMMA FILM GAMMA 1 GAMMA 2 GAMMA 3

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

3 Premere i tasti m/M per selezionare “ RETROILLUMINAZ”, quindi premere il tasto OK. Il menu “RETROILLUMINAZ” viene visualizzato sullo schermo.

4 Premere i tasti m/M per regolare il livello di luminosità, quindi premere il tasto OK.

x Regolazione di CONTRASTO 6 Regolare il contrasto dell’immagine.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “6 CONTRASTO”, quindi premere il tasto OK. Il menu “CONTRASTO” viene visualizzato sullo schermo.

4 Premere i tasti m/M per regolare il contrasto, quindi premere il tasto OK.

x Regolazione di LUMINOSITÀ Regolare la luminosità dell’immagine (livello di nero).

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “

GAMMA”, quindi premere il tasto OK. Il menu GAMMA viene visualizzato sullo schermo.

4 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK.

x Regolazione di COLORE È possibile selezionare il livello cromatico dell’immagine relativo al campo di colore del bianco a partire dalle impostazioni predefinite per la temperatura di colore. Se necessario, è inoltre possibile regolare la sintonia fine della temperatura di colore. COLORE FILM 9300K 6500K sRGB UTENTE REGOLAZIONI 1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “ LUMINOSITÀ”, quindi premere il tasto OK. Il menu “LUMINOSITÀ” viene visualizzato sullo schermo.

4 Premere i tasti m/M per regolare la luminosità, quindi premere il tasto OK.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “ COLORE”, quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo.

4 Premere i tasti m/M per selezionare la temperatura di colore desiderata, quindi premere il tasto OK. Se la temperatura viene abbassata da 9300K (impostazione predefinita) a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra. Selezionando “sRGB”, i colori vengono regolati sul profilo sRGB. L’impostazione del colore sRGB è un protocollo standard a livello industriale relativo allo spazio di colore progettato per i computer. Se viene selezionato “sRGB”, è

necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB. Note • Quando il menu MODO è impostato su “AUTO”, non è possibile selezionare “sRGB”. • Se un computer o un altro apparecchio collegati non sono compatibili con sRGB, il colore non può essere impostato sul profilo sRGB. • Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

Sintonia fine della temperatura di colore È possibile impostare la temperatura di colore per ciascun modo (VIDEOGIOCO/FILM/PC/AUTO).

“ NITIDEZZA”, quindi premere il tasto OK. Il menu “NITIDEZZA” viene visualizzato sullo schermo.

4 Premere i tasti m/M per regolare la nitidezza, quindi premere il tasto OK.

x Menu AZZERA MODO (per ripristinare le impostazioni di ciascun modo sui valori predefiniti) 0 È possibile ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “ COLORE”, quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo.

“REGOLAZIONI”, quindi premere il tasto OK. Il menu di regolazione della sintonia fine per la temperatura di colore viene visualizzato sullo schermo. REGOLAZ UTENTE R

3 Premere i tasti m/M per selezionare “0 AZZERA MODO”, quindi premere il tasto OK. Il menu “AZZERA MODO” viene visualizzato sullo schermo.

desiderato, quindi premere il tasto OK. • OK: ripristina le impostazioni relative a ciascun modo del menu IMMAGINE sui valori predefiniti. • ANNULLA: annulla il ripristino e torna al menu IMMAGINE.

Menu SCHERMO (solo segnale RGB analogico)

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

5 Premere i tasti m/M per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti m/M per regolare la temperatura di colore, quindi premere il tasto OK. Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest’ultimo componente è fisso.

6 Premere i tasti m/M per selezionare

(IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti m/M per selezionare il modo

4 Premere i tasti m/M per selezionare

premere il tasto OK. La nuova impostazione del colore viene memorizzata e sarà automaticamente richiamata selezionando “Utente”. Il menu COLORE viene visualizzato sullo schermo.

x Regolazione di NITIDEZZA Regolare la nitidezza dei contorni dell’immagine e così via.

1 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti m/M per selezionare (IMMAGINE), quindi premere il tasto OK. Il menu IMMAGINE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare

Il menu SCHERMO consente di effettuare le regolazioni elencate di seguito. • AUTO SCHERMO • FASE • PIXEL AU TO FA S E • CENTRO ORIZ PIXEL C E N T RO O R I Z • CENTRO VERT C E N T RO V E RT 1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T Nota Se vengono ricevuti segnali RGB digitali tramite il connettore di ingresso DVI-D per INPUT1, non è necessario effettuare alcuna regolazione.

x Funzione di regolazione automatica della qualità dell’immagine Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida (pagina 16).

Nota Se la funzione di regolazione automatica della qualità dell’immagine è attivata, l’unico interruttore a essere operativo è quello 1 (alimentazione). A questo punto è possibile che l’immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata. Se la funzione di regolazione automatica della qualità dell’immagine di questo monitor non è in grado di regolare completamente l’immagine È possibile procedere manualmente a ulteriori regolazioni della qualità dell’immagine per il segnale di ingresso corrente (vedere “AUTO” di seguito). In caso sia necessario procedere a ulteriori regolazioni della qualità dell’immagine È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell’immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor rileva un segnale di ingresso precedentemente ricevuto e registrato.

x Ulteriori regolazioni automatiche della qualità dell’immagine per il segnale di ingresso corrente (AUTO)

6 Premere i tasti m/M per selezionare “FASE”, quindi premere il tasto OK. Il menu “FASE” viene visualizzato sullo schermo.

7 Premere i tasti m/M fino a ridurre al minimo le strisce orizzontali. Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK. Sullo schermo appare il menu principale. Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti m/M per selezionare “PIXEL”, quindi premere il tasto OK. Il menu “PIXEL” viene visualizzato sullo schermo.

10 Premere i tasti m/M fino a far scomparire le strisce 1 Premere il tasto MENU. Sullo schermo appare il menu principale.

verticali. Regolare in modo che le strisce verticali scompaiano.

2 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “AUTO”, quindi premere il tasto OK. Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzare le impostazioni inserite.

x Regolazione manuale della nitidezza dell’immagine (Fase/Pixel) È possibile regolare la nitidezza dell’immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.

11 Fare clic su [END] sullo schermo per disattivare il modello di prova.

x Regolazione manuale della posizione dell’immagine (CENTRO ORIZ /CENTRO VERT) Se l’immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione del monitor su 1280 × 1024. 2 Caricare il CD-ROM.

1 Impostare la risoluzione del monitor su 1280 × 1024. 3 Avviare il CD-ROM, selezionare l’area e il modello, 2 Caricare il CD-ROM. 3 Avviare il CD-ROM, selezionare l’area e il modello, quindi visualizzare il modello di prova. Per Windows Fare clic su [Utility] t [Windows]/[Win Utility.exe]. Per Macintosh Fare clic su [Utility] t [Mac]/[Mac Utility].

4 Premere il tasto MENU. Sullo schermo appare il menu principale.

quindi visualizzare il modello di prova. Per Windows Fare clic su [Utility] t [Windows]/[Win Utility.exe]. Per Macintosh Fare clic su [Utility] t [Mac]/[Mac Utility].

4 Premere il tasto MENU. Sullo schermo appare il menu principale.

5 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

5 Premere i tasti m/M per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti m/M per selezionare “CENTRO ORIZ” o “CENTRO VERT”, quindi premere il tasto OK. Il menu “CENTRO ORIZ” o “CENTRO VERT” viene visualizzato sullo schermo.

7 Premere i tasti m/M per centrare il modello di prova sullo schermo.

8 Fare clic su [END] sullo schermo per disattivare il modello di prova.

Menu POSIZIONE MENU Se il menu visualizzato copre l’immagine sullo schermo, è possibile spostarlo. POSIZIONE MENU

3 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK. • RIL AUTO ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 17) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l’ingresso. Quando l’ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico. • RIL AUTO DIS: l’ingresso non viene modificato automaticamente. Premere il tasto INPUT per modificare l’ingresso.

Menu LANGUAGE 1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T L A N G UA G E ENGL I SH FRANÇA I S DEUTSCH ESPA ÑOL I TA L I ANO

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(POSIZIONE MENU), quindi premere il tasto OK. Il menu “POSIZIONE MENU” viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare la posizione desiderata, quindi premere il tasto OK. È possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (LANGUAGE), quindi premere il tasto OK. Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare una lingua,

Menu RILEV INGRESSO Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l’ingresso prima che il monitor entri nel modo di risparmio energetico. RILEV INGRESSO R I L AU TO AT T R I L AU TO D I S

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti m/M per selezionare

(RILEV INGRESSO), quindi premere il tasto OK. Il menu RILEV INGRESSO viene visualizzato sullo schermo.

quindi premere il tasto OK. • ENGLISH: Inglese • FRANÇAIS: Francese • DEUTSCH: Tedesco • ESPAÑOL: Spagnolo • ITALIANO • NEDERLANDS: Olandese • SVENSKA: Svedese • : Russo • : Giapponese • : Cinese

0 Menu RIPRISTINO (per ripristinare le impostazioni sui valori predefiniti)

Funzioni Funzione di risparmio energetico

RIPRISTINO OK ANNULLA

1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l’ingresso analogico/ DMPM (DVI Digital Monitor Power Management) per l’ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare 0 (RIPRISTINO), quindi premere il tasto OK. Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK. • OK: ripristina l’impostazione predefinita di tutti i dati di regolazione. Si noti che l’impostazione di “ LANGUAGE” viene mantenuta. • ANNULLA: annulla il ripristino e ritorna alla schermata del menu.

Menu BLOCCO MENU Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali. BLOCCO MENU SÌ

NO SDM-HS75P Modo di alimentazione

Indicatore di accensione 1 (alimentazione)

funzionamento normale

attivo-spento* (deep sleep)**

Modo di alimentazione

Indicatore di accensione 1 (alimentazione)

funzionamento normale

attivo-spento* (deep sleep)**

* 1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

1 Premere il tasto MENU.

Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il monitor entra nel modo di risparmio energetico. ** “deep sleep” è modalità di risparmio energetico definite dalla Environmental Protection Agency.

Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(BLOCCO MENU), quindi premere il tasto OK. Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare “SÌ” oppure “NO”. • SÌ: funzioneranno solo l’interruttore 1 (alimentazione) e il tasto INPUT. Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l’icona . • NO: impostare “ BLOCCO MENU” su NO. Impostando “ BLOCCO MENU” su “SÌ”, alla pressione del tasto MENU la voce “ BLOCCO MENU” verrà selezionata automaticamente.

Impostazione di MODO (IMMAGINE) Premendo più volte il tasto situato sul lato destro del monitor, è possibile selezionare il MODO tra FILM t PC t AUTO t VIDEOGIOCO. Selezionando “AUTO”, il monitor regola automaticamente l’illuminazione dello schermo in base alla luminosità dell’ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere “Funzione di regolazione automatica della luminosità (sensore di luce)”.

Funzione di regolazione automatica della qualità dell’immagine (solo segnale RGB analogico) Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida. Modo predefinito in fabbrica

Premere più volte il tasto

L’impostazione predefinita di MODO è “FILM”. Premendo una volta il tasto viene visualizzato “FILM” (impostazione predefinita), premendolo di nuovo viene visualizzato “PC”. Ad ogni pressione del tasto di seguito.

, il modo cambia come illustrato

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

: VIDEOGIOCO Sullo schermo viene visualizzato ciascun modo e MODO viene modificato. Il menu scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della luminosità (sensore di luce) Il presente monitor è dotato di una funzione che consente di regolare automaticamente la luminosità dello schermo in base alla luminosità dell'ambiente circostante. La luminosità dello schermo viene regolata sul livello più appropriato impostando il MODO su AUTO mediante il tasto situato sulla parte destra del monitor o mediante il menu IMMAGINE. L'impostazione predefinita della luminosità dello schermo è FILM. Se il MODO viene impostato su AUTO mediante il tasto situato sulla parte destra del monitor, viene inoltre visualizzata la barra di regolazione. È possibile regolare la barra utilizzando i tasti m/M. La luminosità dello schermo cambia in base al livello impostato.

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un’immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l’immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell’immagine, assicurando che sullo schermo appaia sempre un’immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz Frequenza verticale: 48–75 Hz Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l’apparecchio impieghi più tempo del normale per visualizzare l’immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all’utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell’immagine vengono regolati manualmente Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell’immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 13), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso. Nota Mentre è attivata la funzione di regolazione automatica della qualità dell’immagine, l’unico interruttore ad essere attivo è quello 1 (alimentazione). A questo punto è possibile che l’immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata.

Guida alla soluzione dei problemi Prima di contattare l’assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 18.

Se sullo schermo appare il messaggio FUORI GAMMA Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le seguenti voci. I NFORMA Z I ON I FUOR I GAMMA I NGRESSO1 : DV I – D x x x . x kHz / x x xHz

Se viene visualizzato “xxx.xkHz/ xxxHz” Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

IT Se viene visualizzato “RISOLUZIONE > 1280 × 1024” Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

Se sullo schermo appare il messaggio NO SEGNALE IN INGRESSO Significa che non è stato immesso alcun segnale.

I NFORMA Z I ON I NO SEGNA L E I N I NGRE S S O I NGRESSO1 : DV I – D VA I A R I SPARM I O ENE RG VAI A RISPARMIO ENERG Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio CAVO SCOLLEGATO Significa che il cavo del segnale video è stato scollegato. I NFORMA Z I ON I CAVO SCOL L EGA TO I NGRESSO1 : DV I – D

Sintomi e soluzioni dei problemi Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell’apparecchio collegato. Sintomo

Controllare quanto segue

L’immagine non viene visualizzata Se l’indicatore 1 (alimentazione) non è illuminato o se l’indicatore 1 (alimentazione) non si illumina quando viene premuto l’interruttore 1 (alimentazione)

• Verificare che il cavo di alimentazione sia collegato correttamente.

Se sullo schermo viene visualizzato CAVO SCOLLEGATO

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 7). • Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente. • È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che CAVO SCOLLEGATO venga visualizzato sullo schermo prima che venga attivato il modo di risparmio energetico. Non si tratta di un problema di funzionamento.

Se sullo schermo viene visualizzato NO SEGNALE IN INGRESSO o l’indicatore 1 (alimentazione) è illuminato in arancione

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 7). • Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente. x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o spostare il mouse. • Controllare che la scheda grafica sia installata correttamente. • Verificare che l’alimentazione del computer sia attivata. • Riavviare il computer.

Se sullo schermo viene visualizzato FUORI GAMMA

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Verificare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la scheda grafica del computer entro le gamme riportate di seguito: Orizzontale: 28–80 kHz (RGB analogico), 28–64 kHz (RGB digitale) Verticale: 48–75 Hz (RGB analogico), 60 Hz (RGB digitale) Risoluzione: 1280 × 1024 o inferiore

Se viene utilizzato Windows e con questo monitor è stato sostituito un vecchio monitor

• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare quello vecchio ed eseguire le seguenti operazioni. Selezionare “SONY” dall’elenco “Marche”, quindi “SDM-HS75P” o “SDM-HS95P” dall’elenco “Modelli” nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell’elenco “Modelli”, provare “Plug & Play”.

Se si utilizza un sistema Macintosh

• Se viene utilizzato l’adattatore Macintosh (non in dotazione), verificare che tale adattatore e il cavo del segnale video siano stati collegati correttamente (pagina 7).

L’immagine è tremolante, salta, oscilla o non è chiara

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13). • Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuito diverso. x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica. • Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo basso perché il monitor possa sincronizzarsi correttamente. • Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile.

Controllare quanto segue

L’immagine è sfocata

• Regolare la luminosità e il contrasto (pagina 11). • Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13). x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Impostare la risoluzione su SXGA (1280 × 1024) sul computer.

L’immagine è sdoppiata

• Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video. • Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.

L’immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico)

• Regolare i pixel e la fase (pagina 13). • Regolare la posizione dell’immagine (pagina 13). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.

L’immagine è troppo piccola

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Impostare la risoluzione su SXGA (1280 × 1024) sul computer.

Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13).

Il colore non è uniforme

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13).

Il colore bianco non è perfetto

• Regolare la temperatura di colore (pagina 11).

I tasti del monitor non sono operativi (sullo schermo appare il simbolo )

• Se “BLOCCO MENU” è impostato su “SÌ”, impostarlo su “NO” (pagina 15).

Il monitor si spegne dopo poco

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Disattivare l’impostazione di risparmio energetico del computer.

La risoluzione visualizzata nella schermata del menu non è corretta.

• A seconda dell’impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Regolare la luminosità (pagina 11). Regolazione della retroilluminazione (pagina 11). Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini. Quando il menu MODALITÀ è impostato su AUTO, la luminosità del monitor può risultare insufficiente qualora la luce ambientale sia fioca (pagine 10, 16).

IT Visualizzazione delle informazioni relative al monitor Durante la ricezione del segnale video da parte del monitor, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa. Premere di nuovo il tasto MENU per far scomparire la finestra.

Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni: • Nome del modello: SDM-HS75P o SDM-HS95P • Numero di serie • Descrizione dettagliata del problema • Data di acquisto • Nome e caratteristiche tecniche del computer e della scheda grafica in uso

INFORMAZIONI MODEL : SDM-HS75P SER. NO : 1234567 MANUFACTURED : 2004-52

Nome del modello Numero di serie Settimana e anno di fabbricazione

Caratteristiche tecniche

SDM-HS75P SDM-HS95P Pannello LCD Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 17,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28–80 kHz (RGB analogico) 28–64 kHz (RGB digitale) Verticale: 48–75 Hz (RGB analogico) 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (Sincronismo orizzontale e verticale separato) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100–240 V, 50–60 Hz, massimo 1,0 A Consumo energetico massimo 45 W Temperatura di utilizzo da 5 a 35 °C Dimensioni (larghezza/altezza/profondità) Display (verticalmente): Circa 388 × 382.5 × 139.2 mm Peso Circa 5 kg Plug & Play DDC2B Accessori Vedere pagina 7.

Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 19,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: 28–80 kHz (RGB analogico) 28–64 kHz (RGB digitale) Verticale: 48–75 Hz (RGB analogico) 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB analogico 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (Sincronismo orizzontale e verticale separato) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100–240 V, 50–60 Hz, massimo 1,0 A Consumo energetico massimo 60 W Temperatura di utilizzo da 5 a 35 °C Dimensioni (larghezza/altezza/profondità) Display (verticalmente): Circa 435 × 418 × 146 mm Peso Circa 6 kg Plug & Play DDC2B Accessori Vedere pagina 7. * Condizione di sincronizzazione orizzontale e verticale consigliata • L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia. • L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec. • L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
