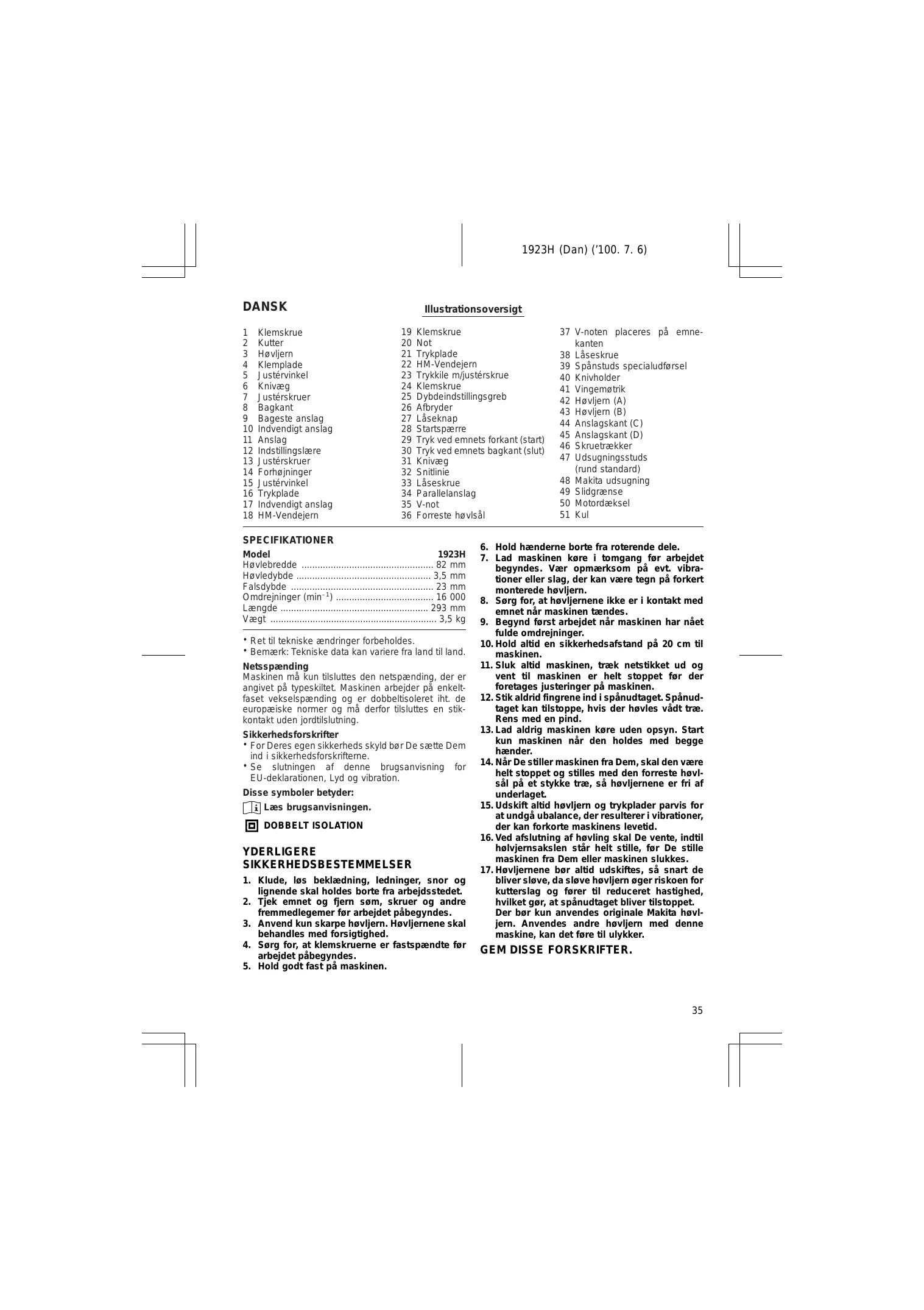

BRUGSANVISNING 1923H MAKITA
Klemskrue Kutter Høvljern Klemplade Justérvinkel Knivæg Justérskruer Bagkant Bageste anslag Indvendigt anslag Anslag Indstillingslære Justérskruer Forhøjninger Justérvinkel Trykplade Indvendigt anslag HM-Vendejern Illustrationsoversigt
- Klemskrue Not Trykplade HM-Vendejern Trykkile m/justérskrue Klemskrue Dybdeindstillingsgreb Afbryder Låseknap Startspærre Tryk ved emnets forkant (start) Tryk ved emnets bagkant (slut) Knivæg Snitlinie Låseskrue Parallelanslag V-not Forreste høvlsål SPECIFIKATIONER Model 1923H Høvlebredde p. 82
- mm Høvledybde p. 3
- ,5 mm Falsdybde p. 23
- mm Omdrejninger (min–1) p. 16
- 000 Længde p. 293
- mm Vægt ,5 kg p. 3
- Ret til tekniske ændringer forbeholdes.
- Bemærk: Tekniske data kan variere fra land til land. Netsspænding Maskinen må kun tilsluttes den netspænding, der er angivet på typeskiltet. Maskinen arbejder på enkeltfaset vekselspænding og er dobbeltisoleret iht. de europæiske normer og må derfor tilsluttes en stikkontakt uden jordtilslutning. Sikkerhedsforskrifter
- For Deres egen sikkerheds skyld bør De sætte Dem ind i sikkerhedsforskrifterne.
- Se slutningen af denne brugsanvisning for EU-deklarationen, Lyd og vibration. Disse symboler betyder: Læs brugsanvisningen. DOBBELT ISOLATION YDERLIGERE SIKKERHEDSBESTEMMELSER
1. Klude, løs beklædning, ledninger, snor og
lignende skal holdes borte fra arbejdsstedet.
2. Tjek emnet og fjern søm, skruer og andre
fremmedlegemer før arbejdet påbegyndes.
3. Anvend kun skarpe høvljern. Høvljernene skal
behandles med forsigtighed.
4. Sørg for, at klemskruerne er fastspændte før
arbejdet påbegyndes.
5. Hold godt fast på maskinen.
37 V-noten placeres på emnekanten 38 Låseskrue 39 Spånstuds specialudførsel 40 Knivholder 41 Vingemøtrik 42 Høvljern (A) 43 Høvljern (B) 44 Anslagskant (C) 45 Anslagskant (D) 46 Skruetrækker 47 Udsugningsstuds (rund standard) 48 Makita udsugning 49 Slidgrænse 50 Motordæksel 51 Kul
6. Hold hænderne borte fra roterende dele.
7. Lad maskinen køre i tomgang før arbejdet
begyndes. Vær opmærksom på evt. vibrationer eller slag, der kan være tegn på forkert monterede høvljern.
8. Sørg for, at høvljernene ikke er i kontakt med
emnet når maskinen tændes.
9. Begynd først arbejdet når maskinen har nået
10. Hold altid en sikkerhedsafstand på 20 cm til
11. Sluk altid maskinen, træk netstikket ud og
vent til maskinen er helt stoppet før der foretages justeringer på maskinen.
12. Stik aldrid fingrene ind i spånudtaget. Spånudtaget kan tilstoppe, hvis der høvles vådt træ.
13. Lad aldrig maskinen køre uden opsyn. Start
kun maskinen når den holdes med begge hænder.
14. Når De stiller maskinen fra Dem, skal den være
helt stoppet og stilles med den forreste høvlsål på et stykke træ, så høvljernene er fri af underlaget.
15. Udskift altid høvljern og trykplader parvis for
at undgå ubalance, der resulterer i vibrationer, der kan forkorte maskinens levetid.
16. Ved afslutning af høvling skal De vente, indtil
hølvjernsakslen står helt stille, før De stille maskinen fra Dem eller maskinen slukkes.
17. Høvljernene bør altid udskiftes, så snart de
bliver sløve, da sløve høvljern øger riskoen for kutterslag og fører til reduceret hastighed, hvilket gør, at spånudtaget bliver tilstoppet. Der bør kun anvendes originale Makita høvljern. Anvendes andre høvljern med denne maskine, kan det føre til ulykker. GEM DISSE FORSKRIFTER.
1923H (Dan) (’100. 7. 6) BETJENINGSVEJLEDNING Montering og afmontering af høvljern Vigtigt:
- Kontroller altid, at maskinen er slukket og netstikket trukket ud, før høvljern monteres eller afmonteres.
- Anvend følgende høvljern. Del nr. 793004-6 793007-0 793322-2 *P-04260 *P-04276 *P-04282 *820044-1 *820045-1 *820043-1 Høvljern mærket med * føres kun i europæiske lande. Få råd og vejledning hos Deres forhandler eller et Makita Service Center, når De køber høvljern. For maskine med standardjern (Fig. 1, 2 og 3) For at afmontere høvljernene skrues klemskruerne af med det medfølgende værktøj. Klempladerne tages af sammen med høvljernene. Kutteren, høvljern og klemplader rengøres grundigt. Brug altid høvljern med samme størrelse og vægt. Ubalance medfører vibrationer og påvirker høvlekvaliteten og maskinens levetid. Læg høvlejernet på indstillingslæren så knivægget ligger mod det indvendige anslag. Læg justérvinklen på høvlejernet og tryk justérvinklen mod indstillingslærens bagerste anslagskant, spænd de to justérskruer. Sæt justérvinklens bagkant i noten på kutteren, anbring klempladen ovenpå og spænd klemskruerne skiftevis til de er helt fastspændte. For maskine med HM-vendejern og klemplade (Fig. 1, 4 og 5)
1. For at afmontere høvljernene skrues klemskruerne af med det medfølgende værktøj. Klem- og
trykpladerne tages af sammen høvljernene. Kutteren, høvljern og klemplader rengøres grundigt.
2. Skru justérvinklen løst på trykpladen. Læg
HM-vendejernet på indstillingslæren så knivægget ligger mod det indvendige anslag.
3. Læg trykpladen med den formonterede justérvinkel på HM-vendejernet så forhøjningerne på
trykpladen passer fordybningen HM-vendejernet. Finjustér justérvinklen så den ligger mod indstillingslærens bageste anslagskant, spænd de to justérskruer.
4. Det er absolut nødvendigt, at HM-vendejernet
ligger mod det indvendige anslag, at forhøjningerne på trykpladen passer nøjagtigt i fordybningen på HM-vendejernet, og at justérvinklen flugter med indstillingslærens bagerste anslagkant. Kun når alle tre betingelser er opfyldt, sikres korrekt montering og et godt høvleresultat.
6. Læg klempladen på den formonterede trykplade
spænd klemskruerne løst, skub HM-vendejernet ind fra siden så forhøjningerne på trykpladen passer i fordybningen på HM-vendejernet.
7. Sideværts justering af HM-vendejernet foretages
med hånden, så enderne stikker lige meget ud.
8. Spænd klemskruerne skiftevis til de er helt
fastspændt. Drej kutteren med hånden for at kontrollere afstanden fra HM-vendejernet til maskinhuset.
9. Kontrollér, at klemskruerne er ordentligt
10. Gentag pkt. 1 – 9 for det andet HM-vendejern.
1. For at afmontere høvljernene løsnes klemskruerne med det medfølgende værktøj. Tyskplade
og trykkile tages ud til siden sammen med høvljernet. Kutteren, høvljern, trykplade og trykkile rengøres grundigt.
2. Brug altid høvljern med samme mål og vægt.
Forskel i mål og vægt medfører ubalance, et dårligt høvleresultat og evt. skade på maskinen eller personer.
3. Placér høvljernet mellem trykplade og trykkile, og
sæt det sammen ind i kutteren fra siden. Spænd klemskruern let.
4. Dreg kutteren så høvljernets æg står midt mellem
forreste og bageste høvlsål. Sæt kanten af indstillingstrekanten fladt på den bageste høvlsål og skyd den hen over knivæggen.
5. Drej de to indstillingsskruer for at indstille høvljernets overstand. Denne skal være ens over hele
høvljernets længde og i plan med indstillingstrekantens underside. Spænd herefter klemskruerne på skift indtil de er hårdt fastspændte.
6. Gentag pkt. 1 – 5 for det andet HM-vendejern.
Falsning (Fig. 11) Enden af høvljernet skal stå lidt frem (0,3 – 0,6 mm), da der ellers vil komme oprifter og en uregelmæssig fals. FORSIGTIG: Ved montering af høvljern skal alle klemskruer spændes omhyggeligt fast. Klemskruer, der ikke spændt korrekt, medfører fare. Kontrollér regelmæssigt at alle klemskruer er ordentligt fastspændte. 1923H (Dan) (’100. 7. 6) Korrekt indstilling af høvljern Fejlmonterede høvljern medfører oprifter og kutterslag. Ved korrekt monterede høvljern skal knivæggen være absolut parallel med den bageste høvlsål. Følgende eksempler viser nogle resultater af korrekt og forkert monterede høvljern. (A) Forreste høvlesål (indstillelig sål) (B) Bageste høvlesål (fast sål) Korrekt indstilling Kutterslag Selvom dette billede (set fra siden) ikke viser det, er høvljernene monteret absolut parallelt med bageste høvlesål. Et eller begge høvljern er ikke parallel med den bageste høvlesål. Hulning ved forkant Et eller begge høvljern er ikke langt nok fremme i forhold til bageste høvlesål. Hulning ved bagkant Et eller begge høvljern er for langt fremme i forhold til bageste høvlesål. Dybdeindstilling (Fig. 12) Dybdeindstilling foretages ved at dreje på dybdeindstillingsgrebet forrest på maskinen. Betjening af afbryder VIGTIGT: Før maskinen tilsluttes, skal De altid kontrollere, at afbryderen fungerer korrekt og returnerer til ‘‘STOP/OFF’’-positionen, når den slippes. Maskine uden startspærre og låseknap (Fig. 13) Tryk på afbryderen for at starte, slip afbryderen for at stoppe. Maskine med låseknap (Fig. 14) Tryk på afbryderen for at starte, slip afbryderen for at stoppe. Ved vedvarende arbejde trykkes først på afbryderen, dernæst på låseknappen. For at stoppe fra denne låste position trykkes kort på afbryderen, hvorefter den slippes. Maskine med startspærre (Fig. 15) For at undgå utilsigtet start er denne model udstyret med en startspærre. For at starte trykkes der først på startspærreknappen og derefter på afbryderen mens startspærreknappen holdes inde. For at stoppe slippes afbryderen. Høvling (Fig. 16) Sæt først den forreste høvlsål på emnet, så høvljernene ikke berører emnet eller noget andet. Start maskinen og vent til den er nået op på fulde omdrejninger. Skub høvlen langsomt fremad, mens der i starten ved emnets forkant trykkes ned på den forreste høvlsål, senere ved emnets bagkant flyttes trykket til bageste høvlsål. Høvlingen kan gøres lettere ved at fastgøre emnet skråt, så der høvles nedad. Overfladekvaliteten afhænger fremføringshastigheden og spåndybden. Fremføringshastigheden og spåndybden bestemmer resultatet. Disse to størrelser skal afpasses så spånudkastet ikke tilstoppes af spåner. Ved grov høvling kan spåndybden øges. Ved fin høvling skal fremføringshastigheden og spåndybden mindskes. Falsning (Fig. 17, 18, 19 og 20) Ved falshøvling (se Fig. 17) bruges parallelanslaget. Tegn en snitlinie på emnet. Montér parallelanslaget i hullet foran på maskinen. Ret høvljernets kant ind efter snitlinien, tryk parallelanslaget ind mod emnets side og fastgør det med låseskruen. Parallelanslaget kan forlænges med et stykke træ. Anslaget har huller til dette formål. OBS: Ved falshøvling skal maskinen føres med parallelanslaget mod emnets side, ellers bliver resultatet en ujævn fals. Den maksimale falsdybde er 23 mm. Affasning (Fig. 21, 22 og 23) For at lave en fas, som vist på Fig. 21, rettes V-noten på den forreste høvlsål ind med emnets kant og der fases som vist i Fig. 23. Spånstuds/udkast (ekstratilbehør) (Fig. 24) Brugen af en speciel spånstuds mindsker spredning af spåner, og arbejdsområdet holdes renere. Montér spånstudsen (medfølger ikke) på maskinen ved hjælp af skruen, som vist på Fig. 24.
1923H (Dan) (’100. 7. 6) Slibning af HSS-høvljern (Fig. 25, 26 og 27) VEDLIGEHOLDELSE Hold altid høvljernene skarpe for at opnå det bedst mulige resultat. Brug knivholderen, når der fjernes hak i æggen, eller når æggen skal slibes skarp. ADVARSEL: Før der udføres noget arbejde på selve maskinen skal De sikre Dem, at maskinen er slukket og netstikket er trukket ud. Løsn de to vingemøtrikker på knivholderen og sæt høvljernene (A) og (B) ind, så de ligger imod anslagskanterne (C) og (D). Spænd vingemøtrikkerne. Nedsænk slibestenen i vand to til tre minutter før høvljernene skal slibes. Hold klingeholderen, så begge høvljern er i samtidig kontakt med slibestenen, således at de slibes samtidigt og i samme vinkel. Tilslutning af udsugning Maskiner med rund udsugningsstuds (Fig. 28 og 29) Tilslut en Makita udsugning til maskinen, hvis De ønsker en ren afhøvling. Montér udsugningsstudsen (standardtilbehør) på maskinen med de medfølgende skruer. Sæt derefter udsugningsslangen på maskinen som vist på Fig. 29. Maskiner med andet (ikke rund) spånudtag For at tilslutte en Makita udsugning skal der bruges en udsugningsstuds eller passende adapter. Spørg Deres Makita-forhandler.
Udskiftning af kul (Fig. 30, 31 og 32) Udskift maskinens kul når disse er slidt ned til slidgrænsen. Afmontér først motordækslet med en skruetrækker. De nedslidte kul tages ud og erstattes med nye originale Makita-kul. Udskift altid kullene parvis. For at opretholde produktets sikkerhed og pålidelighed, bør istandsættelse, vedligeholdelse og justering kun foretages af et autoriseret Makita ServiceCenter. 1923H (Swe) (’100. 7. 6) SVENSKA Förklaring av allmän översikt
