GEBRUIKSAANWIJZING 1923H MAKITA

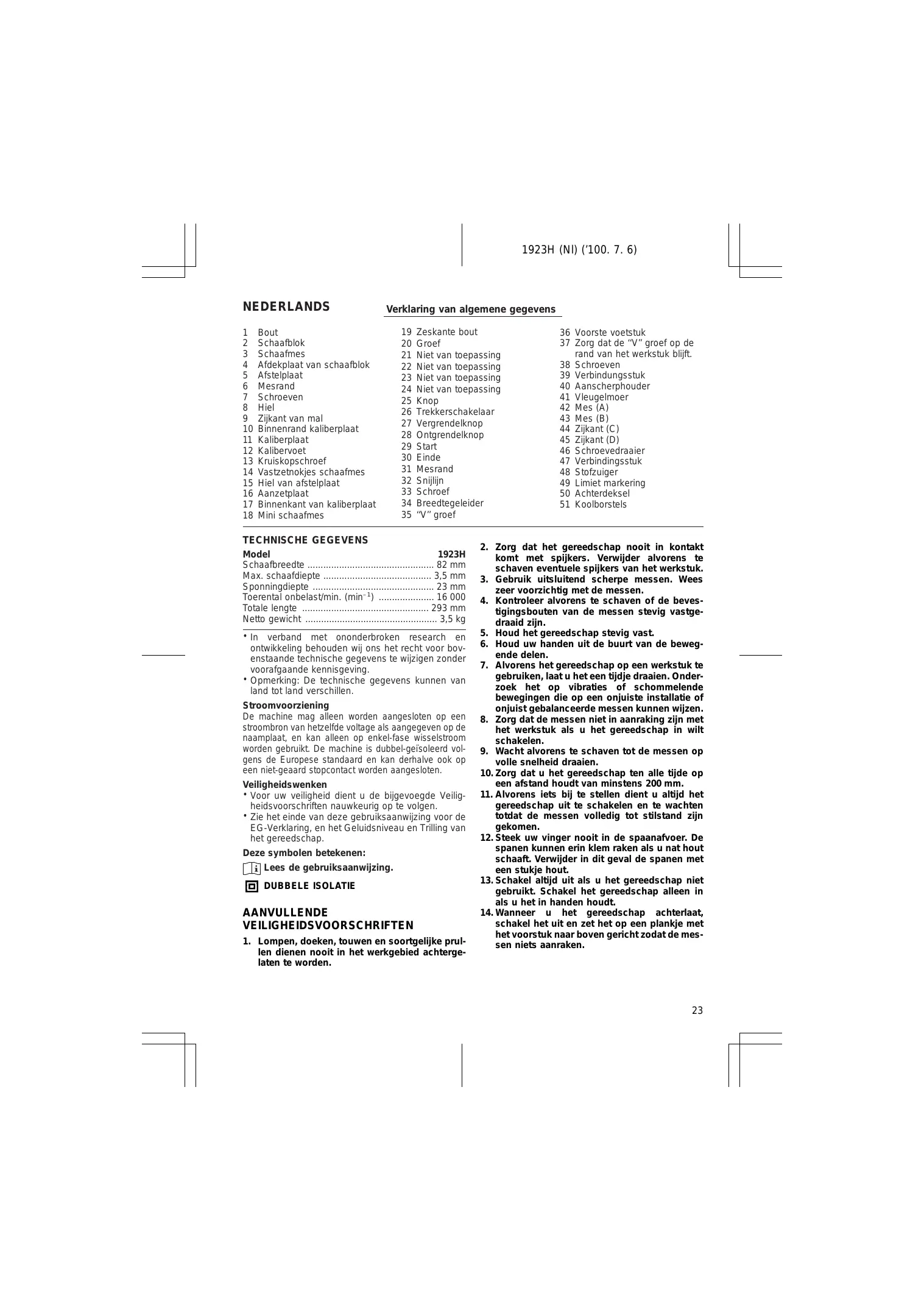

Verklaring van algemene gegevens

1	Bout	19	Zeskante bout	36	Voorste voetstuk
2	Schaafblok	20	Groef	37	Zorg dat de "V" groef op de rand van het werkstuk blijft.
3	Schaafmes	21	Niet van toepassing
4	Afdekplaat van schaafblok	22	Niet van toepassing	38	Schroeven
5	Afstelplaat	23	Niet van toepassing	39	Verbindungsstuk
6	Mesrand	24	Niet van toepassing	40	Aanscherphouder
7	Schroeven	25	Knop	41	Vleugelmoer
8	Hiel	26	Trekkerschakelaar	42	Mes (A)
9	Zijkant van mal	27	Vergrendelknop	43	Mes (B)
10	Binnenrand kaliberplaat	28	Ontgrendelknop	44	Zijkant (C)
11	Kaliberplaat	29	Start	45	Zijkant (D)
12	Kalibervoet	30	Einde	46	Schroevedraier
13	Kruiskopschroef	31	Mesrand	47	Verbindungsstuk
14	Vastzetnekjes schaafmes	32	Snijlijn	48	Stofzuiger
15	Hiel van afstelplaat	33	Schroef	49	Limiet marketing
16	Aanzetplaat	34	Breedtegeleider	50	Achterdeksel
17	Binnenkant van kaliberplaat	35	"Breedtegeleider"	51	Koolborstels
18	Mini schaafmes

TECHNISCHE GEGEVENS

Model	1923H
SchAAFbrede	82 mm
Max. schAAFdiepe	3,5 mm
Sponningdiepe	23 mm
Toerental onbelast/min. (min-1)	16 000
Totale lengte	293 mm
Netto gewicht	3,5 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisveging.
- Opmerking: De technische gegevens können van land tot land verschillen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

• Voor uwveiligheid dient u de bijevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.
• Zie het einde van deze gebruiksaanwijzing voor de EG-Verklaring, en het Geluidsniveau en Trilling van het gereedschap.

Deze symbolen beteken:

i Lees de gebruiksanaanjwizing.

DUBBELE ISOLATIE

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Lompen, doeken, touwen en soortgelijke prullen dieren nooit in het werkgebied acheftergelaten te worden.

2. Zorg dat het gereedschap nooit in Kontakt komt met spijkers. Verwijder alvorens te schaven eventuele spijkers van het werkstuk.

3. Gebruik uitsluitend scherpe messen. Wees vier voorzichtig met de messen.
4. Kontroleer alvorens te schaven of de bevestigingsbouten van de messen stevig vastgedraaid zich.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van de bewegende delen.
7. Alvorens het gereedschap op een werkstuk te gebruiken, laat u het een tijde draaien. Onderzoek het op vibraties of schommelende bewegingen die op een onjuiste installmente of onjuist gebalanceerde messen können wijzen.
8. Zorg dat de messen Niet in aanraking zich met het werkstuk als u het gereedschap in wilt schakelen.
9. Wacht alvorens te schaven tot de messen op volle snelheid draaien.
10. Zorg dat u het gereedschap ten alle tjnde op een afstand houdt van minstens 200mm
11. Alvorens iets bij te stellen dient u alttijd het gereedschap uit te schakelen en te wachten totdat de messen volledig tot stilstand zich gekomen.
12. Steek uw vinger nooit in de spaanafvoer. De spanen hunken erin klem raken als u nat hout schaft. Verwijder in dit geval de spanen met een stukje hout.
13. Schakel altijd uit als u het gereedschap niet gebruikt. Schakel het gereedschap alleen in als u het in handen houdt.

14. Wanneer u het gereedschap achechterlaat, schakel het uit en zet het op een plankje met het voorstuk maar boven gericht zodat de messen niets aanraken.

15. Vervang alguktijdig beiden messen en klemplaten, aangezien anders het resulterende verlies van evenwicht trillingen hunnenveroorzaken, waardoor de gebruiksduur van het gereedschap verzort kan worden.

16. Wacht totdat de messen volledig tot stilstand zich gekommen, alvorens de machine opzij te zetten.
17. Gebruik alleen Makita messen die in deze gebruiksaanwijzing zijn gespecifieerd.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijdersen of installeren van de schaafmessen

Belangrijk:

• Controller altijd of de machine is uitgeschakeld en het netsnoer uit het stopcontact is verwijderd, alvorens de messen te verwijderen of te installereren.
• Gebruik de volgende schaafmessen.

Onderdeelnr. 793004-6 793007-0 793322-2
P-04260 P-04276 P-04282
820044-1 820045-1 820043-1

De met * gemarkeerde messen zijn alleen in Europese landen verkrijgbaar. Raadpleeg uw dealer of het Makita Service-centrum wanner u messen wilt kopen.

Voor machines met standard-schaafmessen (Fig. 1, 2 en 3)

Om de messen van het schaafblok te verwijdersen, draait u met de sukseleutel de drie bevestigingsbouteu los. De afdekplaatkest u dan tegelijk met de messen verwijderen.

Alvorens de neue messen te installereren, verwijder eerst alle schaafkrullen of verontreinigingen van het schaafblok of de messen. Gebruik messen van bezelfde afmetingen en hetzelfde gewicht, odomat het schaafblok anders zal slingeren of/TRillen, zodat de machine Niet glikz zar schaven en eventueel defect kan raken.

Plaats het mes zodanig op de kalibervoet, dat de scherpe kant van het mes volkommen vlak ligt met de binnenrand van de kaliberplaat. Plaats de afstelplaat op het mes, druk dan de hiel van de afstelplaat maar beneden totdat每次都 vlak ligt met de kalibervoet, en draai dan de twee schroeven op de afstelplaat vast. Schuif nu de hiel van de afstelplaat in de groef van het schaafblok, en plaats dan de afdekplaat van het schaafblok erop. Draai de drie bevestigingsbauten gelijkmatig en awisselend vast met behulp van de suksoleutel.

Voor machines met mini-schaafmessen (Fig. 1, 4 en 5)

1. Indien de machine pas is gebruikt, verwijdert u eerst het gebruktte schaafmes. Maak verrolgens de oppervlakken en de afdekplaat van het schaafblok grondig schoon. Om de messen van het schaafblok te verwijderen, draait u met de doksleutel de drie bevestigingsbauten los. De afdekplaatkest u dan tegelijk met de messen verwijderen.
2. Om de neue messen te installereren, bevestig de afstelplaat losjes op de klemplaat met behulp van de kruiskopschroeven en plaats dan het minischaafmes zodenig op de kalibervoet, dat de scherpe Kant van het mes volkommen vlak ligt met de binnenrand van de kaliberplaat.
3. Plaats de afstelplaat/aanzetplaat op de mal zodate de vastzetnokjes op de aanzetplaat in de groef van het mini schaafmes rusten. Drukervoigens de zool van afstelplaat totdat deze gelijk komt met de zijkant van de mal en draai de schroeven vast.
4. Het is belangrijk dat het schaafmes gelijk en vlak tegen de binnenkant van de malplaat aanligt, dat de vastzetnokjes in de groef van het schaafmes rusten en dat de zool van de afstelpaat volkommen gelijk is met de zijkant van de mal. Kontroleer of dit zo is, aangezien het gereedschap anders nicht gelijk kan schaven.
5. Schuif de zool van de afstelplaat in de groef van het schaafblok.
6. Plaats de afdekplaat van het schaafblok op de afstelplaat/aanzetplaat en draai de drie zeskantbouten vast, beschter zo dat er een spleet blijft bestaan tussen het schaafblok en de aanzetplaat om het mini schaafmes op z'n plaats te schuiven. Door de vastzetnokjes zal het mes op de aanzetplaat vastgehonden worden.
7. De lenghte van het mes dient met de hand zo te worden bijgesteld dat de uiteinden van het mes op gelijke afstand van de behuizing aan de ene kant en de metalen beugel aan de andere Kant uitsteken.
8. Draai de drie zeskantboute met de bigeleverde soksleutel vast. Kontroleer of het mes even ver van het schaafblokuitsteken.
9. Kontroleer of de drie zeskante bouten goed+zijn aangetrokken.
10. Herhaal de procedure, vanaf stap 1 tot en met 9 voor het monteren van een ander schaafblad.

Voor rabatten (Fig. 11)

Zorg ervoor dat de scherpe rand van het mes een beetje (0,3mm - 0,6mm) uitsteekt. Indien dit wordt verzuiimd, za het schaven resulteren in kerven en slecht rabatten. (Sponning schaven)

LET OP:

Trek de bevestigingsbouten zorgvuldig aan wanneer u de messen aan de machine bevestigt. Een losese bevestigingsbout kan gevaar oppleveren. Controleer.altijd of de bouten goed zijn vastgedraaid.

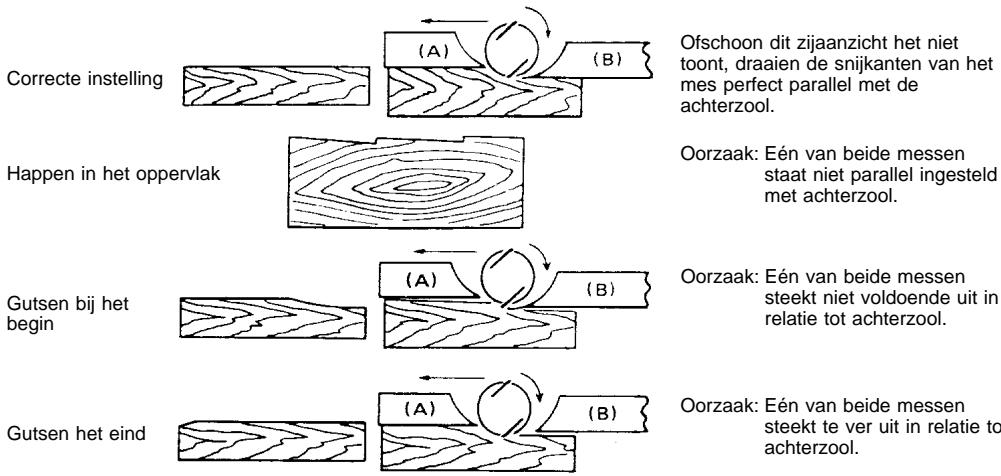

Voor de juiste mesinstelling

Uw schaafvlak za ruw en ongelijk worden, indien het mes Niet correct is ingesteld. Het mes要去 dusdanig gemonteerd worden dat de zijkant absolutuit gelijk ligt ofwel parallel met het vlak van dechterzool. Onderstaand enkele voorbeelden van juiste en onjuiste instellenen.

(A) Voor zool (beweegbaar)
(B) Achterzool (vast)

Instellen van schaafdiepte (Fig. 12)

De schaafdiepte is heel eenvoudig in te stellen doorde knop voor op het gereedschap te verdraien.

Werking van de trekkerschakelaar

LET OP:

Alvorens de machine op netstroom aan te sluiten, dient u alkijd te controleren of de trekkerschakelaar behoorlijk werkert en bij het loslaten maar de "OFF" positie terugkeert.

Voor machines zonder vergrendelknop en ontgrendelknop (Fig. 13)

Om de machine in te schakelen, drukt u gewoon de trekkerschakelaar in. Laat de schakelaar los om de machine uit te schakelen.

Voor machines met een vergrendelknop (Fig. 14)

Om de machine in te schakelen, drukt u gewoon de trekkerschakelaar in. Laat de schakelaar los om de machine uit te schakelen. Voor continu gebruik, erst de trekkerschakelaar en dan de vergrendelknop indrukken. Om de machine vanuit de vergrendelde stand te stoppen, de trekkerschakelaar helemaal indrukken en deze dan loslaten.

Voor machines met een ontgrendelknop (Fig. 15)

Een ontgrendelknop is voorzien om te voorkomen dat de trekkerschakelaar per toeval wordt ingedrukt. Om de machine te starten, druk de ontgrendelknop in en druk dan de trekkerschakelaar in. Om de machine te stoppen, de trekkerschakelaar loslaten.

Schaven (Fig. 16)

Leg eerst het voorste zoovlak plat op het oppervlak van het werkstuk, zonder dat de messen nogoods aanraken. Schakel het gereedschap in en wacht totdat de messen op volle snugheid draaien. Hierna beweegt u het gereedschap langzaam vooruit. Oefendrukt op op het voorste gedeelte van het gereedschap als u begint te schaven en op hetchterste gedeelte als het einde nadert.

Het schaven gaat gemakkelijker als u het werkstuk een beetje schuin houdt, zodat u schaaf met het gereedschap iets maar beneden gericht.

De snelheid waarmee u schaft en de schaafdiepe bepalen het resultaat. De snelheid van het gereedschap zich is zodanig dat de spanen nooit klemraken. Voor ruw schaven kurz u de schaafdiepe vermeerderen, terwijl voor een goede afwerking de schaafdiepe verminderd moet worden en het gereedschap langzamer vooruitbewogen dient te worden.

Rabatten (Fig. 17, 18, 19 en 20)

Gebruik de zijkantgeleider voor zijdelings schaven zoals afgebeeld in Fig. 17.

Breng op het werkstuk de snijlijn aan. Steek de zijkantgeleider in het gaatje aan de voorkant van het gereedschap. Zet het mes op de snijlijn.

Stel de zijkantgeleider zodenig in dat deze volledig contact maakt met de zijkant van het werkstuk. Zet de geleider verrolgens vast door middel van de schroef.

Soms is het wenselijk voor betere geleiding van het gereedschap de geleider te verbreden. Dit kut u doen door een lat te bevestigen. De geleider is voor dit doel voorzien van gaten, die ook kuren dienen voor het bevestigen van een verlengstuk (losverkrijgbaar toebehoren).

OPMERKING:

U dientijdens het schaven de zijkantgeleider steeds tegen de zijkant van het werkstuk te houden, aangezien anders de snede ongelijkmatig worden.

De maximale sponningsdiepe is 23mm

Afschuinen (Fig. 21, 22 en 23)

Voor het makeen van smeden zoals afgebeeld in Fig. 21, zorg ervoor dat de "V" groef in het voorste voetstuk van de machine op de rand van het werkstuk rust, en schaat dan zoals afgebeeld in Fig. 23.

Verbindingsstuk (los verkrijgbaar accessoire) (Fig. 24)

Door gebruikmaking van het speciale verbindingsstuk kan het rondvliegen van schaafkrullen tot een minimum worden beperkt. Hierdoor zal de werkruimte er schoner gaan uitzien.

Installer de spaanafvoer (optionale accesaire) met behulp van de schroef op het gereedschap, zoals afgebeeld in Fig. 24.

Aanscherpen van de schaafmessen (Fig. 25, 26 en 27)

Alleen voor standard-schaafmessen

Houd uw schaafmessen alkijd scherp om de best mogelijke resultaten te krijgen. Gebruik de aanscherp-houder. Om bramen te verwijdenen of de beitels aan te scherpen.

Draai erst de twee vleugelmoeren op de houder los en steek messen (A) en (B) erin zodat deze met zichkanten (C) en (D) in aanraking komen. Draai dan de twee vleugelmoeren vast.

Dompel de wetsteen voor 2 of 3 minutes in water alvorens aan te scherpen. Houd de aanscherphouder zodanig, dat beiden messen met de wetsteen in aanraking komen voor gewelijkijdig aanscherpen onder bezelfde hoek.

Aansluiten van een stofzuiger

Voor Europese landen en gebieden (Fig. 28 en 29) Voor schoon schaven sluit u een Makita-stofzuiger aan op uw machine. Monteer de zuigkop (bijgeleverd onderdeel) op de machine door gebruikmaking van de bijgeleverde schroeven. Sluit daarna een slang van de stofzuiger aan op de zuigkop (zie Fig. 29).

Voor andere landen en gebieden

Om een Makita-stofzuiger aan uw machine te bevestigen, heb u een verbindssstuk en scharnierstuk (los verwrijgbare accessoires) nodig. Voor het verbindssstuk en scharnierstuk dient u een catalogus of vertegenwoordiger van Makita te raadplegen.

ONDERHOUD

LET OP:

Zorg er aktijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens werken aan de machine uit te voeren.

Vervangen van koolborstels (Fig. 30, 31 en 32)

Vervang de koolborstels wonneer deze tot aan de limietaanduidung zijn versleten. Verwijder eerst de schaafkrulkap en vervang dan de koolborstels. Vervang alkijd beiden koolsborstels geleiktijdig door gelijksoortige koolborstels.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een ergend Makita service centrum.

ESPANOL

De ondergetekte, Yasuhiko Kanzaki, gevolmachtig door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan verkaart dat dit produit

(Serienr.:serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000* in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

*1 januari, 2001

ESPANOL

Geluidsniveau en trilling van het model 1923H

De typische A-gewogen geluidsniveau's zich

geluidsdrukniveau: 90 dB (A)

geluidsenergiee-niveau: 103 dB (A)

— Draag oorbeschemers. —

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2,5m / s^2
