BRUGSANVISNING Digilab 3D45 DREMEL

Bemærk venligst, at indholdet i Quick Start Guiden og Betjeningsvejledingen kan ændres og udvikles over tid. Du kan finde den nyeste up-to-date version online på www.dremel3d.com.

SIKKERHED PÅ ARBEJDSOMRÅDET

a. Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden og dårligt beslyste arbejdsområder øger faren for uheld.
b. Brug ikke Dremel 3D45 i eksplosive omgivelser, hvor der er brændbare væsker, gasser eller støv. Dremel 3D45 skaber høje temperaturer, der eventuelt antænder støv eller dampe.
c. Opbevar 3D45'ere, der ikke er i brug, utilgængeligt for børn og andre uøvede personer. Der kan ske skader i hænderne på uøvede brugere.

ELEKTRISK SIKKERHED

a. Brug altid Dremel 3D45 med en ordentlig jordforbindelse. Lad være med at ændre på Dremel 3D45 stikket. Dårlig jordforbindelse og ændrede stik øger risikoen for elektrisk stød.
b. Lad være med at bruge Dremel 3D45 i fugtige eller våde omgivelser. Udsæt ikke Dremel 3D45 for regn. Tilstedeværelsen af fugt øger risikoen for elektrisk stød.
c. Kablet må ikke misbruges. Brug aldrig kablet til at trække i eller afkoble Dremel 3D45. Beskyt kablet mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede kabler øger risikoen for elektrisk stød.
d. Undgå at bruge dette produkt i tordenvejr. Der kan være en lille risiko for overspænding fra lyn, der kan resultere i et elektrisk stød.
e. I nødstilfælde skal Dremel 3D45 tages ud af stikkontakten.

PERSONLIG SIKKERHED

a. Vær opmærksom, hold øje med gøremålet, og brug sund fornuft, når der arbejdes med Dremel 3D45. Brug ikke Dremel 3D45, hvis du er træt eller påvirket af euforiserende stoffer, alkohol eller medicin. Få sekunders uopmærksomhed ved brug af Dremel 3D45 kan føre til personskade.
b. Brug personligt beskyttelsesudstyr. Brugen af beskyttelsesudstyr, såsom varmefaste handsker

og sikkerhedsbriller vil mindske risikoen for personskader.

c. Brug egnet arbejdstøj. Undgå at bære løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

DREMEL 3D45 - BRUG OG PLEJE

a. Før hver brug skal Dremel 3D45 kontrolleres for fejljustering eller fastkøren af bevægelige dele, brud på dele og enhver anden tilstand, der kan påvirke Dremel 3D45's drift. Hvis der er mistanke om skade, så få Dremel 3D45 repareret af et autoriseret Dremel servicecenter før brug. Brug af Dremel 3D45, når den er beskadiget, kan resultere i dårlig kvalitet af den genstand, der skal laves, yderligere skade på udstyr, materiel skade eller personskade.
b. Rør ikke ved ekstruderspidsen eller den opvarmede byggeplatform, mens Dremel 3D45 kører, men vent til den er kølet ned til mindst 60°C (140°F). Kontakt med ekstruderspidsen eller den opvarmede byggeplatform under eller efter drift før spidsen er afkølet, kan føre til personskade.
c. Opsæt Dremel 3D45 et godt ventileret sted. Placer Dremel 3D45 printeren på en jævnt ikke-brændbar overflade og væk fra brændbare materialer. Sørg for mindst 20 cm (8 tommer) uhindret plads omkring Dremel 3D45. Dremel 3D45 smelter plastik under opbygning. Plastikdunster, der afgasses, når Dremel 3D45 kører, kan irritere øjne og luftveje. Placering af Dremel 3D45 tæt på omkringliggende genstande forhindrer ordentlig ventilation.
d. Lad være med at række ind i Dremel 3D45, mens den kører. Kontakt med Dremel 3D45 dele i bevægelse under drift kan resultere i dårlig byggekvalitet, beskadigelse af udstyr eller personskade.
e. Det skal forhindres, at uøvede personer får adgang til 3D45 under drift. Brug af Dremel 3D45 af personer, der er uvante med disse advarsler og instruktioner, kan resultere i skade på udstyret eller materiel skade og personskade.
f. Brug kun DREMEL filament. Anvendelse af filament, der ikke er godkendt af Dremel, kan resultere i skader på udstyr, materielle skader og personskade.
g. Indstil ikke ekstruder-/dyseindstillingerne til en højere maksimumtemperatur, end den der er angivet for det benyttede filament. Opvarmning af filamentet over den anbefalede temperatur kan forårsage afgasning, der kan forårsage personskade.
h. Sørg for, at små genstande, der er dannet af Dremel 3D45, ikke er tilgængelige for små børn. Små genstande udgør en potentiel kvælningsfare for små børn.
i. Lad være med at lave ulovlige eller upassende genstande ved brug af Dremel 3D45.
j. Brug ikke Dremel 3D45 til at skabe genstande, der beregnet til brug sammen med stearinlys, flydende brændstoffer og andre varmekilder. Plastik kan smelte, når den udsættes for ild eller andre varmekilder. En sådan brug af genstande, der er lavet med en Dremel 3D45, kan medføre brand, skade på ejendom og personskade.
k. Brug ikke Dremel 3D45 til at lave genstande, der er beregnet til fødevarer eller drikkebrug, såsom forberedelse, dekoration, opbevaring eller konsumering. En sådan brug af genstande,

der er lavet med en Dremel 3D45 kan medføre sygdom eller personskade.

I. Brug ikke Dremel 3D45 til at skabe genstande, der beregnet til brug sammen med elektriske komponenter eller elektriske komponenters kabinetter. Dremel filament egner sig ikke til elektriske anvendelser. En sådan brug af genstande, der er lavet med en Dremel 3D45, kan medføre skade på ejendom og personskade.

m. Lad være med at komme plastikgenstande i eller omkring munden. Dremel filament er ikke egnet til tilberedning af mad eller drikke og grej til fødevarer. En sådan brug af genstande, der er lavet med en Dremel 3D45 kan medføre sygdom eller personskade.

n. Brug ikke Dremel 3D45 til at lave genstande, der beregnet til kemisk opbevaring. Dremel filament egner sig ikke til kemisk opbevaring. En sådan brug af genstande, der er lavet med en Dremel 3D45, kan medføre skade på ejendom og personskade.

o. Der må ikke ændres på Dremel 3D45 eller ændres på fabriksindstillingerne. Æendringer kan resultere i skader på udstyr og materiel skade og personskade.

p. Udsæt ikke Dremel 3D45 for temperaturer på over 70°C (158°F). Dremel 3D45 kan blive beskadiget. Dremel 3D45 er beregnet til drift ved temperaturer mellem 16-29°C (60-85°F).

q. Undlad at flytte rundt på eller støde til Dremel 3D45 eller ekstruderen under driften. Genstanden kan blive bygget forkert.

r. Udskift ikke filamentspolen, medmindre byggeprocessen er afsluttet, standset eller sat på pause. Udskiftning af filamenten under opgygning vil annullere genstanden og kan beskadige ekstruderen.

s. Træk ikke filament ud, før der er en instruktion fra den berøringsfølsomme skærm. Gøres det, kan ekstruderen tage skade.

t. Vær ekstra forsigtig med ikke at beskadige ekstruderspidsen, når der ryddes rester væk. Dremel 3D45 vil ikke fungere korrekt med beskadiget ekstruderspids og der skal en udskiftning til.

u. Fhver bygning skal der sørges for, at byggeplatformen er dækket med Dremel specificeret lim. Brug af forkert lim kan resultere i beskadigelse af udstyret og dårlig byggekvalitet af genstanden.

v. Vær opmærksom på din kropsposition, når du bruger håndværktøj til at fjerne genstande fra byggeplatformen. Pludseligt smut med værktøjet og forkert kropsstilling under fjernelse af genstanden fra byggeplatformen kan føre til personskade.

w. Undgå at ridse byggeplatformen, när der fjernes genstande. Ridser i byggeplatformen vil före til forkert dannelse af genstanden.

x. Tab ikke byggeplatformen. En hærdet glasplade kan briste og medføre personskade.

y. Fjern ikke den hærdede glasplade fra plastikholderen. Kontakt med kanten på en hærdet glasplade kan medføre personskade.

z. Undgå at vride eller bøje byggeplatformen, mens der fjernes genstande. En hærdet glasplade kan blive adskilt fra plastikholderen og medføre personskade.

aa. Dremel er ikke ansvarlig for den strukturelle integritet eller nytten af de genstande, der laves ved hjælp af Dremel 3D45. Strukturelle modeller, der er lavet af uerfarne designere, kan medføre skade på ejendom og personskade.

SERVICE

a. Træk altid Dremel 3D45 ud af stikkontakten, før der udføres nogen som helst serviceprocedurer. I modsat fald kan det føre til personskade og beskadigelse af udstyret.

b. Lad kun Dremel 3D45 blive serviceret af et autoriseret Dremel servicecenter, der kun bruger Dremel reservedele. Det vil sikre opretholdelse af korrekt drift og sikkerhed ved Dremel 3D45.

c. Brug kun komponenter, der er godkendte af Dremel. Brug af andre komponenter end ægte komponenter fra Dremel® kan ugyldiggøre garantien.

d. Brug kun filament, der er godkendt af Dremel. Brug af andre filamenter end filament, der er godkendt af Dremel® kan ugyldiggøre garantien på ekstruderen.

INDHOLDSFORTEGNELSE

Funktionsbeskrivelse og specifikationer .....249

3D45 ressourcer 250

Ordliste over terminologi 251

Lær din 3D45 at kende....253

Introduktion....255

Berøringsfølsom skærm....257

Ikoner på berøringsfølsom skærm....262

Indledende opsætning....263

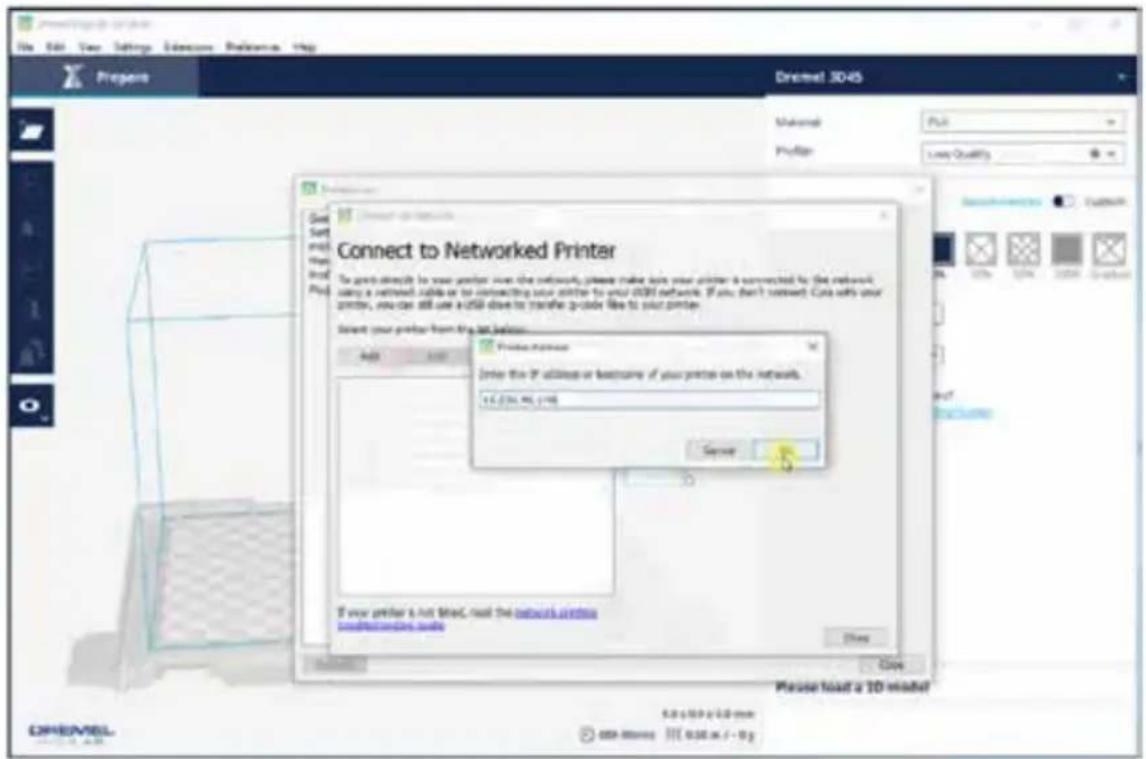

Fjernbetjent 3D-udskrivning via Local Area Network forbindelse ved hjælp af

Dremel DigiLab 3D Slicer....264

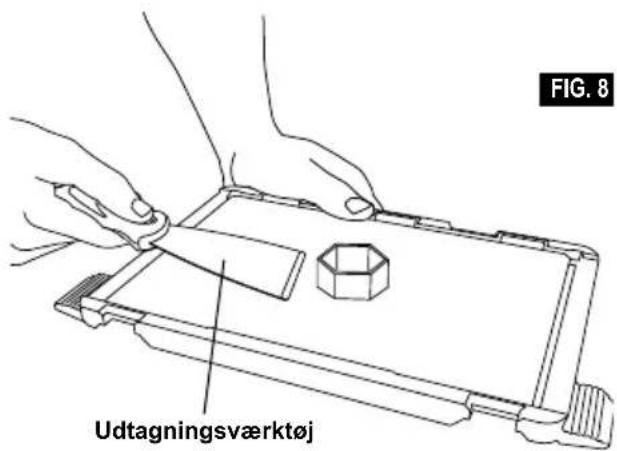

Udtagning af genstanden....275

Brug af kameraet....276

Gode råd....277

Vedligeholdelse 277

Dremel® Forbrugerbegrænset garanti......281

ANVENDTE SYMBOLER

Symbol Navn Betegnelse/		forklaring
	Sikkerheds-advarsels-symboler	De benyttes til at varsko dig om potentielle risici for personskader. Overhold alle sikkerheds-meddelelser, der følger dette symbol for at undgå mulig skade eller dødsfald.
	Læs manualsymbol	Varskoer brugeren om at læse manualen
	Faresymbol	angiver en faretruende situation, der hvis ikke forhindres, vil resultere i dødsfald eller alvorlig skade
	Advarsels-symbol	angiver en faretruende situation, der hvis ikke forhindres, vil resultere i dødsfald eller alvorlig skade.
	Forsigtigheds-symbol	angiver en faretruende situation, der hvis ikke forhindres, vil resultere i mindre eller moderat skade.
	Advarsels-symbol for varm overflade.	Kontakt kan forårsage forbrænding. Lad den køle ned før service.
	UL US symbol	Dette symbol angiver, at dette produkt er kontrolleret af Underwriters Laboratories til at overholde standarder i USA og Canada.

ADVARSEL

Dremel 3D45 er beregnet til udskrivningsgenstande i 3D fra digitale filer, du opretter eller ejer, eller har ret til at udskrive med Dremel 3D45. Når der laves genstande med Dremel 3D45, er det dit ansvar at sikre, at du ikke krænker tredjeparts intellektuelle ejendomsrettigheder eller overtræder gældende love eller regler, såsom amerikanske eller udenlandske love om intellektuel ejendomsret. Dremel 3D45 må ikke bruges til at lave genstande, der er beskyttet af intellektuelle ejendomsrettigheder tilhørende tredjepart

uden en sådan tredjeparts tilladelse. Brug af Dremel 3D45 til at lave noget som helst af følgende, kan kræve tilladelse fra tredjepart: at lave en kopi eller faksimile (i sin helhed eller delvist) af en hvilken som helst genstand, der ikke er skabt af dig, at lave en genstand fra en digital fil, du ikke ejer, eller at lave egenstand fra en scanning af et fysisk objekt, som du ikke har skabt. Det er dit ansvar at få fat på en sådan tilladelse. I visse tilfælde er du muligvis ikke i stand til at opnå en sådan tilladelse. Hvis der ikke kan opnås en sådan tilladelse, bør du ikke 3D-printe en sådan genstand, eller du gør det på egen risiko. Du må ikke modificere, udføre reverse engineering, dekompilere eller demontere Dremel 3D45 eller dens software eller firmware, undtagen som tilladt i henhold til gældende lov. Hvis du bruger Dremel 3D45 på en anden måde end den, der er anbefalet og beskrevet i disse drifts/sikkerhedsanvisninger, så er det på egen risiko. Brug af Dremel 3D45 at lave genstande, der krænker intellektuelle rettigheder, der ejes af tredjeparter, kan medføre civil- eller strafferetlig forfølgning og sanktioner, hvilket kan medføre ansvar for finansielle skade, give bøder eller fængsel.

FUNKTIONSBESKRIVELSE OG SPECIFIKATIONER

BYGNING

Ekstruder: Enkelt ekstrudering

Ekstrudertemperatur: Op til 280°C (536°F)

Byggeplatformtemperatur: Op til 100°C (212°F)

Driftsinterface: 4,5" berøringsfølsom IPS skærm med fuld farve

Maksimal byggevolume: 10" x 6" x 6,7" (255mm x 155mm x 170mm)

Lagtykkelse: 100 mikrometer | 0,10 mm

Filamenttyper og farver: Se dremel3d.com Internt lager: 8GB

Eksternt lager: USB-flashdrev

VÄEGT & DIMENSIONER

Vægt (uden spole): 19,4kg (42.8lbs)

Dimensioner: 20,25" x 16" x 15,9" (515mm x 406mm x 394mm)

FILAMENT [FILAMENT]

Virker kun med Dremel 1,75 mm filament

FILAMENTOPBEVARING

Alle polymerer nedbrydes med tiden. Pak ikke filamentet ud før det skal bruges. Filament bør opbevares ved stuetemperatur: 16-29° C (60-85° F) og under tørre forhold.

SOFTWARE

Dremel 3D45 leveres med fil slicing software for Windows og Mac OSX. Denne applikation konverterer dine digitale 3D filer til bygbare filer.

UNDERSTÖTTEDE OPERATIVSYSTEMER

• Apple® Mac® OS® X v10.9 eller senere (Mavericks)
• Microsoft® Windows® 7. SP1
• Microsoft® Windows® Window 8, 8.1
• Microsoft® Windows® Window 10

MINIMUM SYSTEMSPECIFICATIONER

• CPU: 64-bit processor (32-bit understøttes ikke)
- Hukommelse: 3 GB RAM (4 GB eller mere anbefales)
- Diskplads: \~ 2 GB ledig diskplads til installation
- Skærmkort: 1.024 MB GDDR RAM eller mere. Microsoft® Direct3D® 11 kompatibelt grafikkort eller højere
• Pegeenhed: Mus med tre knapper

KRAV TIL DET ELEKTRISKE

3D45 nominelt input: 100-240V, 47-60Hz, 0,85-2,3A

DRIFTSMILJ∅

Rumtemperatur: 16-29°C (60 - 85°F)

Arbejdsområdets niveau

Plant arbejdsområde

Ressource	Beskrivelse Sted
Quick start guide	Giver illustreret gennemgang af hvordan man pakker 3D45 ud og begynder at bygge med det samme.	Der er en trykt udgave af Quick start guiden i kassen med printeren. Den er også tilgængelig på www.dremel3d.com
Dremel 3D hjemmeside	Kommer med den nyeste 3D45 software, produkt-information, kundesupport, og 3D-model- og projekt-downloads.	www.dremel3d.com
Dremel 3D kundesupport	Kontakt Dremel for produktsupport, vedligeholdelse og service.	www.dremel3d.com
File Slicing Software	Gør det muligt at uploade, redigere og bygge 3D-filer.	Installeret fra www.dremel3d.com eller fra det USB-flashdrev, der følger med Dremel 3D45.

ORDLISTE OVER TERMINOLOGI

Term Definition
Byggeplatform	Den jævne overflade, der bruges af Dremel 3D45 til at bygge genstande. Byggeplatformen består af en hærdet glasplade med en plastikholder.
Byggeplat-formsklips	Klips, der er anbragt på forsiden af byggeplatformens fundament, bruges til at holde byggeplatformen på plads.
Byggemængde	Den tredimensionelle (3D) mængde plads en genstand har brug for, når først den er færdig. Din Dremel 3D45 har et maksimalt byggevolumen, hvilket betyder, at der ikke kan bygges genstande med et større byggevolumen, medmindre de skaleres eller brydes ned til delgenstande.
Dør Din Dremel	3D45 har en dør, der er placeret på frontpanelet. Dette muliggør nem adgang til byggeplatformen, ekstruderen, filamentet og dine genstande. Denne dør er lavet af gennemsigtigt materiale, så du kan overvåge status for dine genstande og samtidigt holde byggemiljøet stabilt.
ECO-ABS	Naturlig termoplastik, der forsyner brugere med uopslidelige og stødsikre dele.
Ethernet-port En	netværksteknologi, der er kablet lokalt, og som tillader kommunikation mellem elektroniske enheder.
Ekstruder En	montage, der anvender gear til at trække filament gennem ekstruderindtaget, opvarme filamentet til byggetemperatur, og skubbe det opvarmede filament ud af ekstruderspidsen.
Ekstruder-ventilatorer	Ventilatorer til afkøling af ekstruderens ydermontage og gearmotoren.
Ekstruder-ventilator-regulering	Et plastikstykke, der leder luft fra ekstruderventilatoren på byggeplatformen for at hjælpe med til at afkøle det aktive byg.
Ekstruder-indtag	En åbning placeret ved ekstrudertoppen, hvor filamentet indsættes for at bygge.
Ekstruder-håndtag	Et håndtag, der er placeret på siden af ekstruderen og som bruges til at løsne ekstrudergearmotorens greb.
Ekstruderspids	En dyse placeret i bunden af ekstruderen, hvor opvarmet filament tvinges ud til bygning.
Filament En trådlignende plastmaterialestreng.
Filament-styrerør	Et plastikrør, der leder filamentet fra spoleholderen til printerens ekstruder og forhindrer enhver uensartethed.
Sensor til filament løbet tør	En sensor i ekstruderindtaget, der sætter printeren på pause, hvis den løber tør for filament under et byg.
Filamentspole Et cylindrisk stykke, på hvilken der er opviklet en lang filamentstreng til opbevaring og kontinuerlig brug.

.g, .gcode, .g3drem	Et bygbart filformat, der er kompatibelt med din Dremel 3D45.
Limstift Giftfri og syrefri limstift, der benyttes på byggeplatformen for at hjælpe med printning.
Nivellerings-knapper	Knapper, der er placeret under byggeplatformens fodstøtte, der gør det muligt for brugeren enkelt at justere byggeplatformen før hver print.
Niveausensor En sensor, der registrerer højden på byggeplatformen og hjælper med en korrekt nivellering.
Låg Dremel 3D45 har et drejeligt låg på toppen. Dette muliggør bedre adgang til byggeplatformen, ekstruderen, filamentet og genstandene, når det er nødvendigt.
Spidstang Almindeligt stykke værktøj, der anvendes til at holde på små genstande og til at få fat i overskydende materiale, der kan være for varmt at røre direkte.
Nylon Syntetisk polymer, der giver stærke og fleksible print, der er meget vejrmodstandsdygtige.
OBJ-fil	Et almindeligt, digitalt filformat, der bruges i en bred vifte af 3D-model software. Denne fil er oprettet med 3. parts 3D-software eller kan downloades fra Dremel3D.com.
Værktøj til fjernelse af genstand	Et stykke værktøj, der bruges til at adskille genstande fra byggeplatformen.
PLA.	En bioplast, der er udvundet af vedvarende ressourcer såsom majsstivelse
PETG	Termoplastisk filament, der kombinerer fleksibilitet, styrke og holdbarhed i stil med nylon, men den er nemmere at printe, og ligner PLA
Spoleholder	Et plastikstykke placeret til venstre for byggeplatformen inde i byggeområdet på Dremel 3D45, der er designet til at holde filamentspolen.
Spoledør	En aftagelig dør, som låser filamentspolen til spoleholderen.
Stepmotor	En børsteløs DC elmotor til at drive styreskinnerne og ekstrudergearene.
.STL-fil Et almindeligt, digitalt filformat, der bruges i en bred vifte af 3D-model software. Denne fil er oprettet med 3. parts 3D-software eller kan downloades fra Dremel3D.com.
Berørings-følsom skærm	Fuldt farvedisplay, der aktiveres ved berøring. Det muliggør overvågning af Dremel 3D45 og genstande og giver samtidigt kommandoer direkte til Dremel 3D45 uden brug af computer.
USB-flashdrev Et bærbart hukommelseskort, der bruges i en bred vifte af enheder.
WIFI	En lokal, trådløs netværksteknologi, som tillader kommunikation mellem elektroniske enheder.
X-aksens styreskinner	Et sæt skinner på hver side af ekstruderen, der gør det muligt for stepmotoren at bevæge ekstruderen til venstre eller højre side af byggeområdet.
Y-aksens styreskinner	Et sæt skinner på hver side af byggeområdet, der gør det muligt for stepmotoren at bevæge ekstruderen til forsiden eller bagsiden af byggeområdet.
Z-aksens styreskinner	Et sæt skinner placeret på bagsiden af byggeområdet, der gør det muligt for en stepmotor til at bevæge byggeplatformen op eller ned.

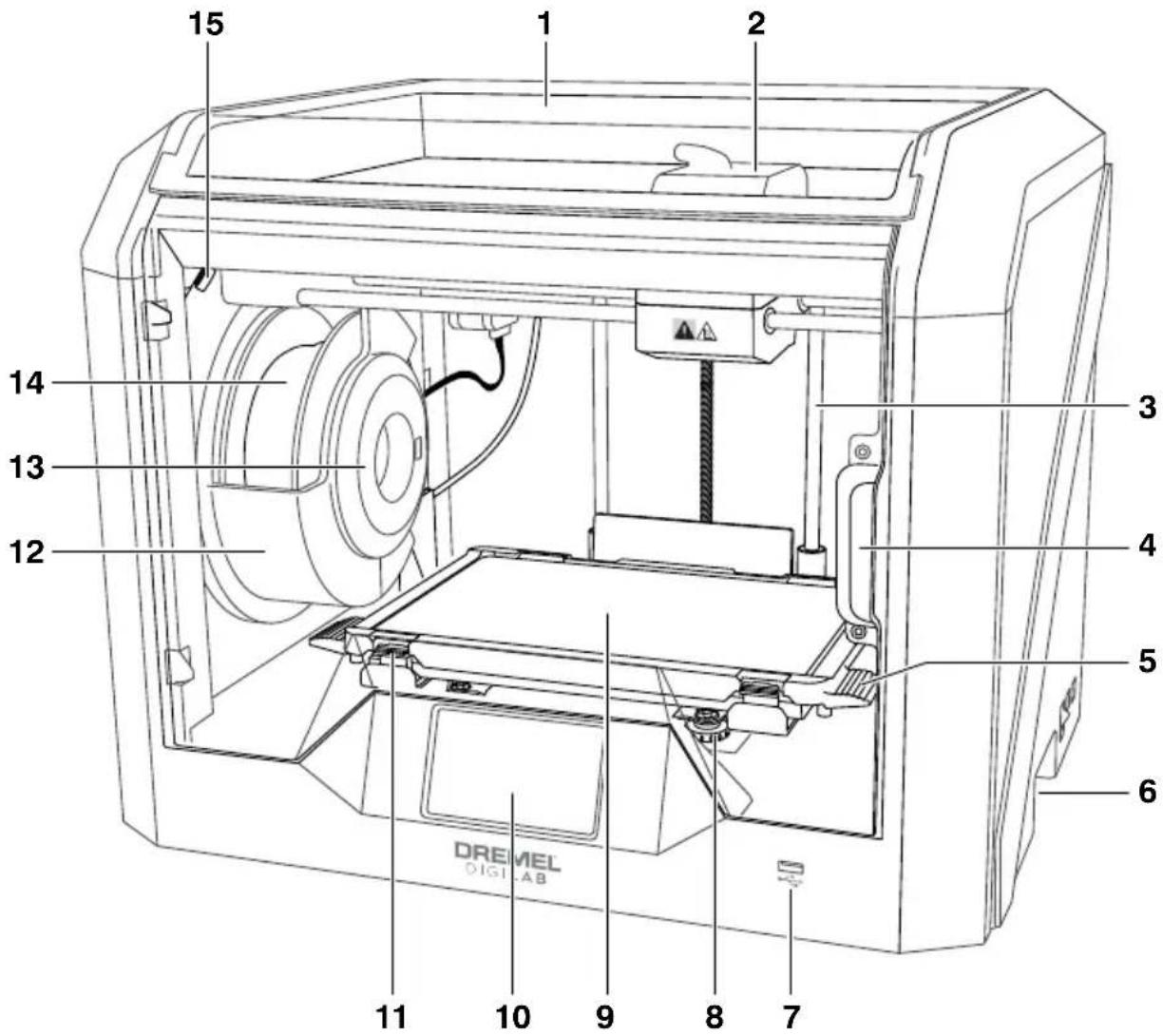

1 2 3 4 5 6 DREAM DIGI LAB 7 8 9 10 11 12 13 14 15

1. Låg
2. Ekstruder
3. Z-aksens styreskinne
4. Dør

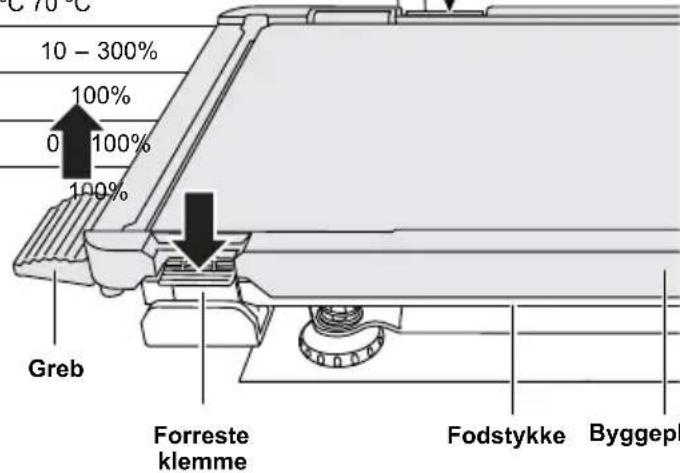

5. Byggeplatformsgreb
6. Gribehändtag
7. USB A-port
8. Nivelleringsknapper
9. Byggeplatform
10. Berøringsfølsom skærm
11. Byggeplatformsklips
12. Filamentspoleholder
13. RFID-læser
14. Filamentspole
15. Kamera

16. Y-aksens styreskinne

17. Stepmotor

18. Filamentstyrerør
19. Ekstruderhåndtag
20. Filamentstyreklips
21. Ekstruderindtag
22. Kammerventilator (med valgfri filtreringsenhed)
23. Fladkabel
24. X-aksens styreskinne
25. Niveausensor
26. Ekstruderspids

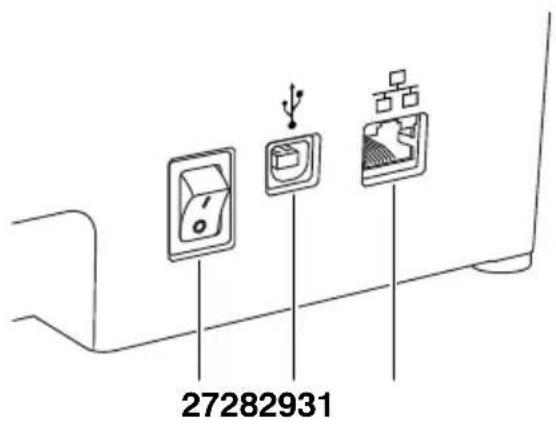

27. Afbryder

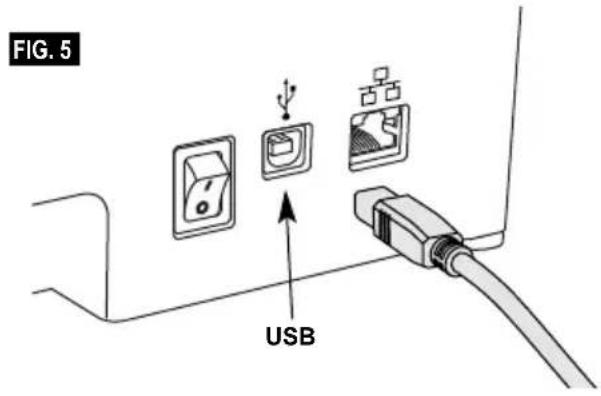

28. USB B-port

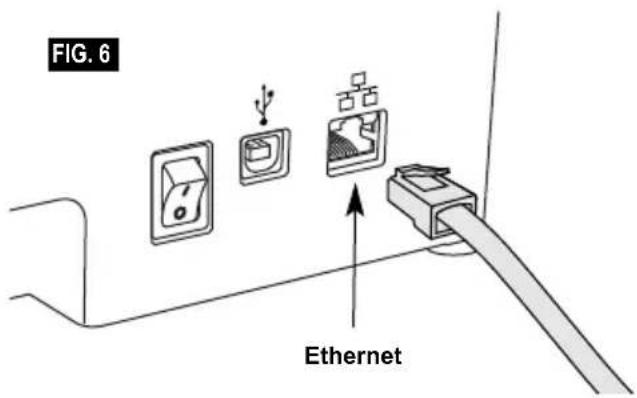

29. Ethernet-port

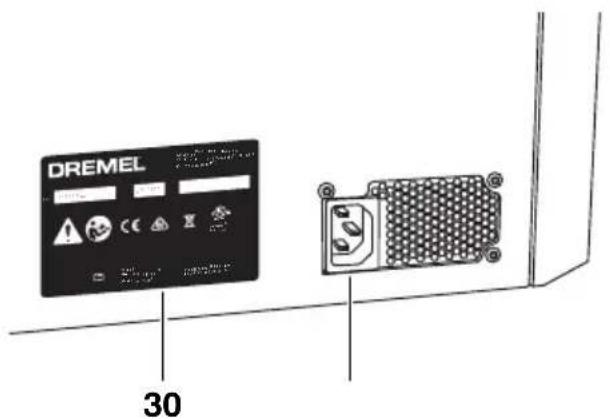

30. Typeskilt
31. Strømindtag

17181922 20 21 16 23 15 24 DREMEL 25 26

27282931

DREMEL 30

INTRODUKTION

Velkommen til Dremel Digilabs verden. Det er vores mission at vejlede dig gennem den digitale fabrikation og udveksle bedste praksis til at bringe dine ideer til live. 3D bygning er en proces, der kommer til at involvere eksperimenter og vedholdenhed. Til alt held er der Dremel eksperter tilstede for at gøre dit arbejde lettere med online tips og live support. Dremel 3D45 har nye funktionaliteter, så som netværkstilslutning og fjernbetjent 3D-udskrivning via en LAN-forbindelse. For at starte med 3D45, følg den indledende opsætningsrutine på den berøringsfølsomme skærm.

SÄETTETS INDHOLD\*

Værktøj til fjernelse af genstand

USB-flashdrev

Afrensningsværktøj

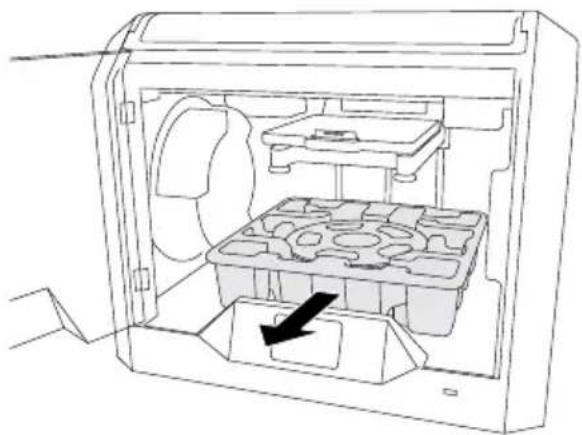

UDPAKNING

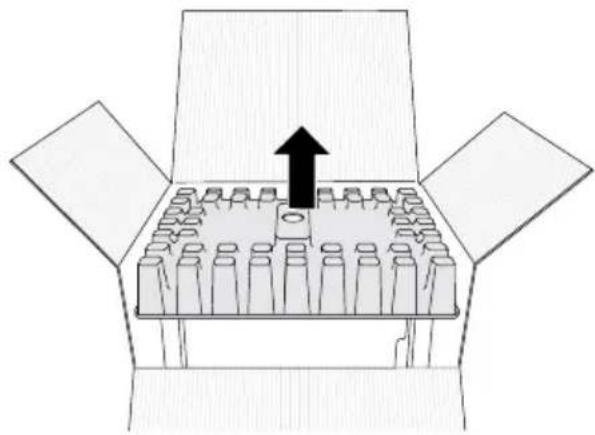

1. Sæt kassen på bordet, klip tapen over, og luk op.
2. Fjern indlægget i toppen.

1. Tag 3D45 ud, og sæt den på bordet.
2. Åbn døren, og fjern indlægget i toppen.

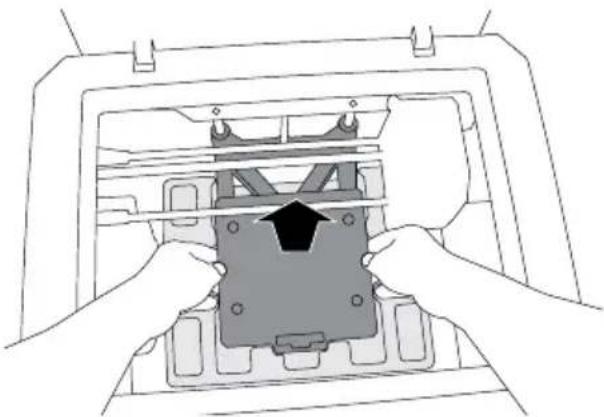

1. Hæv byggepladen ved at løfte den fra begge sider.

1. Åbn døren, og fjern midterindsatsen.

1. Fjern indlægget i bunden.

Brug af Dremel 3D45 uden computer er nemt med den indbyggede software og den berøringsfølsomme skærm med fuld farve. Før du bygger en model, vil vi gerne gøre dig fortrolig med menustruktur og muligheder på den berøringsfølsomme skærm.

ADVARSEL OVERHOLD ALLE GIVNE ADVARSLER OG SIKKERHEDSANVISNINGER, NÅR DREMEL 3D45 BRUGES. MANGLENDE OVERHOLDELSE KAN F∅RE TIL BRAND, BESKADIGELSE AF UDSTYR, MATERIEL SKADE ELLER PERSONSKADE.

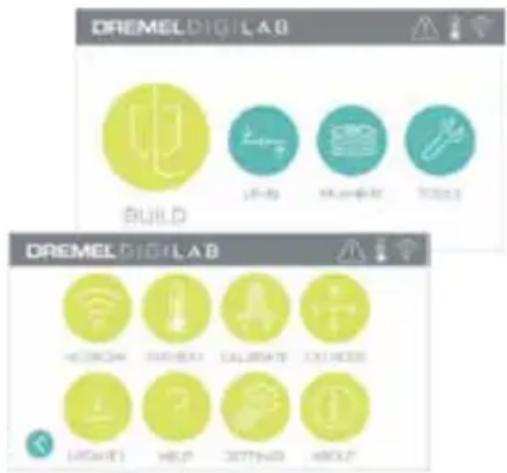

DREMEL DIGILAD BUILD Graph Numem Maps

BYG [BUILD]

Tryk for at vælge en 3D-model og påbegynde byggeprocessen. (Se side 273 for detaljerede byggeinstruktioner)

DREMEL DIGILAB 10MB 378MB 454MB 885MB PRINT QUEUE

BYGGEMENU [BUILD MENU]

Tryk på printer [Printer], USB-flashdrev [USB Flash Drive], eller printerkø [Print Queue] for at vælge destinationen for den ønskede fil.

DREMEL DIGILAB PLA Table10 C:\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Pr PPT PPT PPT PPT PPT

MODELMENU [MODEL MENU]

Tryk for at vælge den ønskede model eller brug pilene til at scrollle gennem siderne for at finde din model.

CREMEL DIGIL A II MOYA MASCULAR MOYA KLAVERATION FROG PLA MID HAPP ONION

FILDETALJER [FILE DETAILS]

Dyse- og pladetemperaturer opgives for den aktuelle opbygning.

BYG [BUILD] – Tryk for at påbegynde byggeprocessen.

SLET [DELETE] – Tryk for at fjerne en modelfil fra printerhukommelsen eller USB-flashdrevet.

KOPIÈR TIL PRINTER [COPY TO PRINTER]

- Fra USB-flashdrevet trykkes der for at kopiere modelfilen til printerhukommelsen.

STOP [STOP] – Tryk for at annullere den igangværende byggeproces.

PAUSE/GENOPTAG [PAUSE/PLAY] – Tryk for at sætte den igangværende byggeproces på pause eller genoptage den. Pause vil gøre det muligt at få adgang til knappen filament.

DREMEL ! L A B ! JOB WAITING. PRINT NOW? YES NO

PRINTK∅ ANMÆRKNING

[PRINT QUEUE NOTIFICATION]

JA [YES] – Fortsæt med at printe filen.

NEJ [NO] – Annuller printningen af filen.

Tryk for at påbegynde opvarmning og processen påfyldning/skift af filament. (Se side 266 for instruktioner om processen påfyldning/skift af filament)

DREMEL 010 LAD CUTplement

OREMEL DIGITALAB BUILD Tools Plants Tools

NIVEAU [LEVEL]

Tryk for at påbegynde byggeplatformens nivelleringsproces. (Se side 271 for instruktioner om nivellering af byggeplatformen)

DREMEL DIG LAB BUILD PLATFORM TOO HIGH TURN RIGHT TO LOWER

DREMEL DIGLAB BUILD 设计 Powertrain Process

VÄERKT∅JER [TOOLS]

Tryk for at få adgang til følgende, individuelle printerfunktioner og indstillinger.

DREMEL DIGILA B NETWORK WORKOUT COOKOUT JOYHIND STARTS HELP SETTINGS ABOUT

Tryk for at komme ind i netværkmenuen for at tilslutte eller frakoble WiFi og indstille proxy.

TILSLUT WIFI [CONNECT WIFI] – Tryk for at tilslutte til WiFi.

Tryk for at flytte ekstruderen og byggeplatformen til nulstillingen.

OREMEL Display LAB WELCOME GPS/GPS CLOSING GPS/GPS LADJUST HKEY SECTANCE INFO

LYDE [SOUNDS] – Tryk for at tænde/slukke for lydene på 3D45.

AVANCERET TILSTAND [ADVANCED MODE] – Tryk for manuel prioritering af Gkode-indstillingerne.

FABRIKSINDSTILLINGER GENDANNES

[FACTORY RESET] – Tryk for at fjerne al information, der er lagret i 3D45, og vend tilbage til fabriksindstillingerne.

DREMEL DIGILAD NETWORK FREE CEBRUO JOHOOE UPDATE HELP SWITCH ABOUT

CREMEL DIG LAB PRE-HEATING PLEASE WAIT. PLACE NECESSARY BEET CABBAGE

FORVARM [PREHEAT]

Tryk på "Dysetemp" ["Nozzle Temp"] for automatisk at begynde forvarmning af ekstruderen for at bygge noget eller fjerne overskydende snavs. Når den optimale temperatur er opnået, tryk på "Platformtemp" ["Platform Temp"] for at påbegynde forvarmningen af byggeplatformen.

RENS [PURGE] – Når først ekstruderen er varm, tryk for manuel ekstrudering af filamentet.

OREMEL DIGLAB NETFLINK BANCOAT CARBOMATE POSTPROD LOADING HELP BEETTING ABOUT

DREMEL DIGILAB DREMEL DIGILAB 3D45 FIRMWARE VERSION V1.0 USAGE COUNTER: 000 PRINTER STATUS: XXXX ETHERNET MAC: 00:00:00:00:00:00 WIFI MAC: 00:00:00:00:00 ETHERNET IP: 000.000.000.000 NETMASK: 000.000.000 GATEWAY: 000.000.000.000 DNS: 000.000.000.000 LICENSE

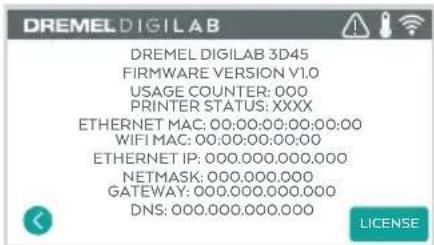

OM [ABOUT]

Tryk for at få vist information om 3D45, såsom firmwareversion, forbrugstæller, printerstatus og MAC-adresse.

IKONER PÅ BER∅RINGSF∅LSOM SKÆRM

Angiver, at der er en fejl såsom tømt for filament eller en åben dør.

Angiver signalstyrken på WiFi og hvis der er forbindelse til WiFi, vil symbolet være blåt.

Angiver at ekstruderen og byggeplatformen er kolde.

Angiver at ekstruderen og byggeplatformen er varme.

Angiver at ekstruderen og byggeplatformen er meget varme.

INDLEDENDE OPSÆTNING

Den første gang der tændes for Dremel 3D45, vil du blive bedt om at udføre en indledende opsætning af netværk. Gennemførelse af denne proces giver adgang til funktioner som fjernbetjent 3D-udskrivning via lokalnetværksforbindelse, meddelelser om firmwareopdateringer og overvägning af printerstatus. Du vil herefter blive ledt igennem, hvordan du skal montere din første rulle filament, og hvordan byggeplatformen nivelleres korrekt.

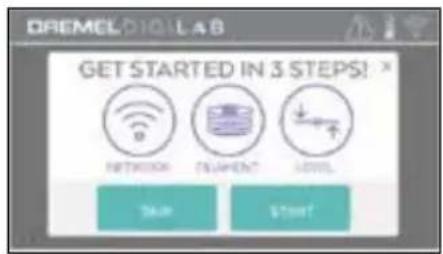

1. For at fuldføre indledende opsætning, tryk "Start" ["Start"], når der bedes om det ved den indledende opsætningsskærm. Hvis du afviser denne opsætning, kan netværket altid opsættes og registreres senere.

OREMEL DIGLAB GET STARTED IN 3 STEPS! NETWORK DEVICE LEVEL Start Start!

1. Hvis der vælges "Start", vil 3D45 automatisk oprette forbindelse til Ethernet eller søge efter tilgængelige, trådløse netværk.

DREMEL DIGITALAB SEARCHING AVAILABLE NETWORKS 10% VISIT DREAMS DIGITALAB COMPANY STARTED TO CONTROL YOUR PRINTER REMOTELY

1. Vælg dit trådløse netværk ved hjælp af den berøringsfølsomme skærm. Brug pilene til at scrolle gennem listen over tilgængelige, trådløse netværk. Tryk på dit netværks navn for at acceptere det.

CREMELO DIGLAB SELECT A NETWORK: NETWORK 1 NETWORK 2 NETWORK 3 NETWORK 4

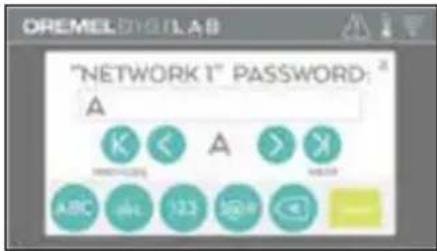

1. Indtast passwordet til dit trådløse netværk, og tryk på "Udført" ["Done"].

1. Vælg din Dremel 3D45 og klik på Tilslut via netværk

1. Luk indstillingsvinduet. Du skulle nu kunne se et grønt flueben på skærmknappen Byg, der angiver, at du er tilsluttet.
2. Ved et klik på knappen Byg, vises live-kameraet for din printer.
3. Du kan styre din bygning ved hjælp af pause- og stopknapperne på denne skærm.

ADVARSEL R∅R IKKE VED EKSTRUDERSPIDSEN ELLER DEN OPVARMEDE BYGGEPLATFORM, MENS DREMEL 3D45 K∅RER, MEN VENT TIL DEN ER K∅LET NED TIL MINDST 60°C (140°F). Kontakt med ekstruderspidsen eller byggeplatform under eller efter drift før spidsen og byggeplatformen er afkølet, kan føre til personskade.

ADVARSEL BRUG KUN DREMEL FILAMENT. Anvendelse af filament, der ikke er godkendt af Dremel, kan resultere i skader på udstyr, materielle skader og personskade.

ADVARSEL INDSTIL IKKE EKSTRUDER-INDSTILLINGERNE TIL EN H∅JERE MAKSIMUMTEMPERATUR, END DEN DER ER ANGIVET FOR DET BENYTTEDE FILAMENT. Opvarmning af filamentet over den anbefalede temperatur kan forårsage afgasning, der kan forårsage personskade.

! FORSIGTIG TRÆK IKKE FILAMENTET UD. Gøres det, kan ekstruderen tage skade.

PÄFYLDNING/SKIFT AF FILAMENT

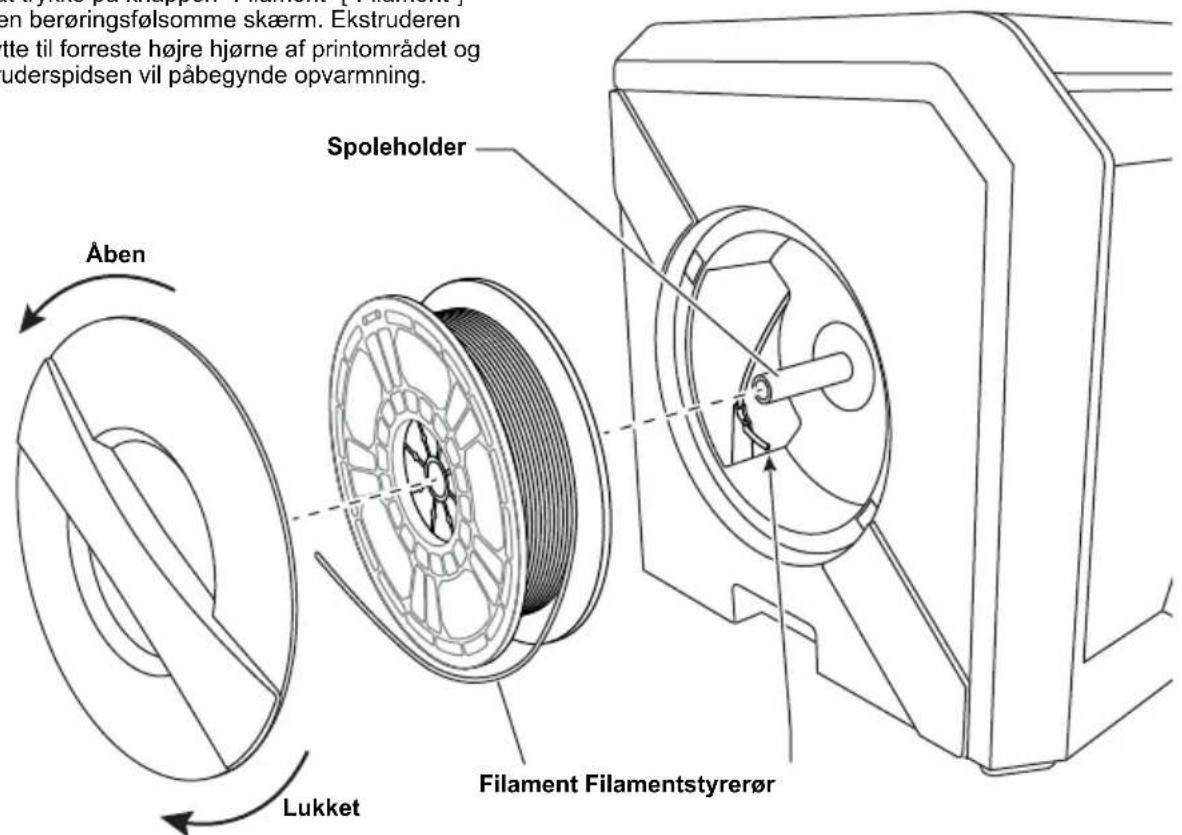

1. Start processen med påfyldning/skift af filament ved at trykke på knappen "Filament" ["Filament"] på den berøringsfølsomme skærm. Ekstruderen vil flytte til forreste højre hjørne af printområdet og ekstruderspidsen vil påbegynde opvarmning.

FIG. 1

en berøringsfølsomme skærm. Ekstruderen tte til forreste højre hjørne af printområdet og uderspidsen vil påbegynde opvarmning. Spoleholder Åben Lukket Filament Filamentstyrerør

DREAM digital BUILD Check Planter Press

1. Efter ekstruderen holder op med at flytte sig, så åbn 3D45 läget for at få bedre adgang til ekstruderen.

2. Hvis der er påfyldt eksisterende filament, skæres eksisterende filament nær ekstruderindtaget af og der trykkes på piltasten på den berøringsfølsomme skærm.

CREMEL DIGILAB CUT FILMONE

1. Fjern spoledøren ved at dreje den mod uret, og fjern den eksisterende spole, hvis der er en til stede, se figur 1.

Styrerør Filament Filamentstyr Ekstruderindtag

FIG.2

1. Før spidsen af det nye filament gennem styrerøret, placér spolen på spoleholderen, udskift spoledøren ved at justere låsetappene og dreje med uret, se figur 1.

2. Når du monterer en rulle Dremel filament i spoleholderen, vil printeren automatisk genkende filamenttypen og justere printerindstillingerne, så de optimeret til den filament, du benytter. (Dette vil tilsidesætte enhver printindstilling, der er loadet i din slicede fil).

BEMÆRK: Du har mulighed for at gå ind i avanceret printtilstand for manuel at ændre printindstillingerne, efter du har skiftet filament. Kontrollér alle indstillinger (hvis indtastet manuelt), da ukorrekte indstillinger kan medføre udskriftsfejle materiel skade eller personskade, se diagrammet "Filamenttype og indstillinger" på side 269 eller på dremel3d.com for det seneste diagram.

BEMÆRK: Du har også mulighed for at gå ind i avanceret printtilstand, hvorved du får mulighed for at hente printindstillingerne fra den gemte sliced fil. Dette vil forhindre printeren i at ændre dens printindstillinger. Kontroller alle indstillingerne forud for printing, fordi forkerte indstillinger kan give printerfejl, materielle skader eller personskade.

CREMEL D301 LAB 62.0°C VOCOLATE TAPPE KOC PLASTICOMATORY 50% TEMPOR 80% SAN CHINESE RHOSE MOUNTABLES

1. Hvis eksisterende filament udskiftes, vil 3D45 automatisk rense eksisterende filament.

2. Når skærmen Tilfør filament [Feed Filament] vises, skal der trykkes på pilen på den berøringsfølsomme skærm og der tilføres filament, der kommer fra styrerøret, ind i ekstruderindtaget, indtil ekstruderen fremfører af sig selv, se figur 2. BEMÆRK: Vær sikker på, at gearene inde i ekstruderen har grebet korrekt fat i filamentet, før du afslutter udskiftningen af filamentet. Du vil føle

et ryk og se at filamentet begynder at køre ind i ekstruderen af sig selv, när dette sker.

DREMEL DIGILAB 3D DRIP LAMOUNT OK

1. Filamentet vil blive trukket ind i ekstruderen og begynde at komme ud af den varme ekstruderspids. BEMÆRK: Dremel 3D45 blev testet ved at bygge genstande, før den forlod fabrikken. Disse testgenstande kan være lavet med en anden farve filament end den du bruger. Derfor kan der sidde små mængder filament i ekstruderen.

2. Når der kommer nyt filament fra ekstruderspidsen, så tryk på "Udført" ["Done"] på den berøringsfølsomme skærm for at fuldføre filamentpåfyldningsprocessen, vend tilbage til hovedmenuen, og kalibrér ekstruderen. Fjern forsigtigt overskydende filament uden at berøre den varme ekstruderspids. Hvis nødvendigt, fjern snavs forsigtigt fra ekstruderspidsen med en spidstang.

OREMEL DIGILAB PRESS DOHE WHICH COLOR APPLIANTS

A FORSIGTIG VÆR EKSTRA FORSIGTIG MED IKKE AT BESKADIGE EKSTRUDERSPIDSEN, NÅR DER RYDDES RESTER VÆK. DREMEL 3D45 VIL IKKE FUNGERE KORREKT MED EN BESKADIGET EKSTRUDERSPIDS, OG DER SKAL EN UDSKIFTNING TIL.

BEMÆRK: Kontrollér venligst på hjemmesiden dremel3d.com for de seneste filamentindstillinger.

10 - 300% 100% 0 - 100% 100% Greb Forreste klemme Fodstykke Byggepl

FORBEREDELSE AF BYGGEPLATFORM

ADVARSEL

R∅R IKKE VED

EKSTRUDERSPIDSEN ELLER

DEN OPVARMEDE BYGGEPLATFORM, MENS DREMEL 3D45 K∅RER, MEN VENT TIL DEN ER K∅LET NED TIL MINDST 60°C (140°F). Kontakt med ekstruderspidsen eller byggeplatform under eller efter drift før spidsen og byggeplatformen er afkølet, kan føre til personskade.

ADVARSEL

TAB IKKE BYGGEPLATFORMEN.

En hærdet glasplade kan briste

PLASTIKHOLDEREN. Kontakt med kanten på den hærdede glasplade kan medføre personskade.

FORSIGTIG

F∅R HVER BYGNING SKAL

DER S∅RGES FOR, AT

BYGGEPLATFORMEN ER DÆKKET MED LIM FRA DEN MEDF∅LGENDE LIMSTIFT. Hvis limen ikke benyttes, kan det forårsage dårlig objekt byggekvalitet.

BEMÆRK: Rengør byggeplatformen ved at skylle den med varm vand og tørre den med en klud.

1. Monter byggeplatformen ved først at indsætte platformens bagside i de bagerste klips og derefter trykke platformens forside med, indtil den griber på plads.

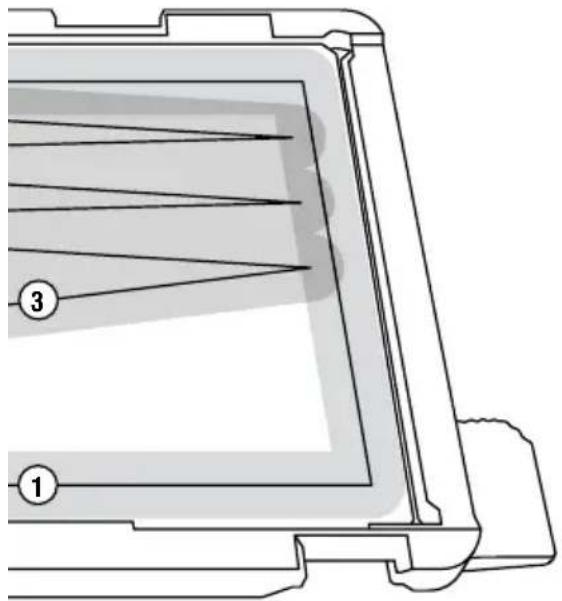

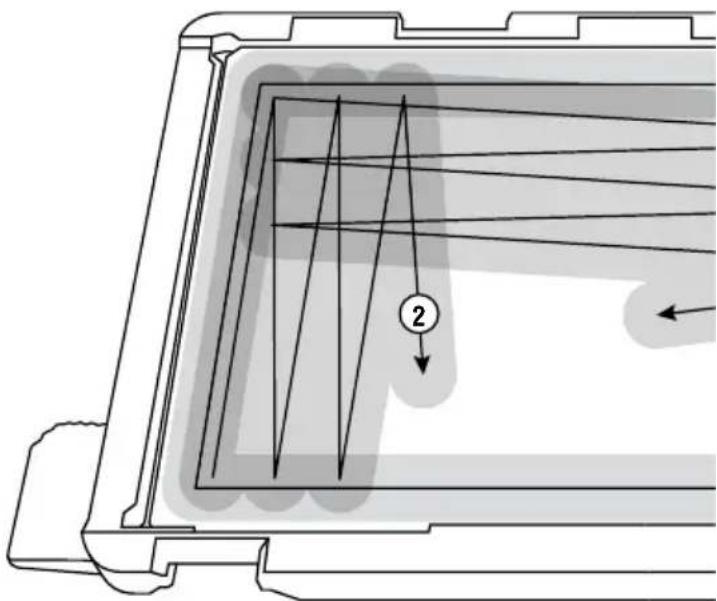

LIMANVENDELSESINSTRUKTIONER

Det er vigtigt at sikre sig, at 3D45-byggeplatformen er dækket med Dremel-specificeret lim inden hver bygning. Et korrekt vedligeholdt limlag hjælper delene med at klæbe til byggepladen under udskrifter og forhindrer vridning og kurver, især i store udskrifter.

Der bør påføres et lag lim for hver 1-3 udskrifter. Når der påføres lim, sørg for at påføre den på hele området af lejet, hvor delen udskrives. Sørg for, at byggepladen er kølig, før den fjernes eller der påføres lim.

Hver gang der påføres lim, sørg for at påføre to overlappende lag. Limen påføres ud til perimeteren af udskriftsområdet først (1), og derefter zigzagged op og ned, mens hele området (2) overlappes. Vent i 10 sekunder, og påfør derefter et andet lag og zigzag fra venstre til højre (3). Dette sikrer et ensartet lag over hele byggeområdet.

Lad limen tørre før nivellering eller start af udskrift. Forvarmning af byggepladen kan hjælpe med at fremskynde denne proces.

For hver 7-10 limpåføringer, eller hvis limlaget bliver ujævnt, bør byggeplatformen rengøres helt. Det kan gøres på to måder:

Mulighed 1: Fjern byggeplatformen fra printeren. Fugt platformen i vand ved at holde den under varmt vand i nogle få sekunder. Sørg for, at advarselsetiketten på forsiden af byggepladen ikke blived fugtig. Derefter skulle det være nemt at skrabe eller tørre limmen af. Sørg for, at byggeplatformen er helt tør, før den sættes tilbage i 3D45.

Mulighed 2: Fjern byggeplatformen fra printeren. Brug skraberen til at skrabe limen af hele overfladen på byggepladen. Der kan skrabes fra venstre til højre og derefter oppefra og ned for at sikre, at al lim er fjernet. Sørg for at fjerne byggeplatformen fra printeren, før der skrabes, idet limstøv kan suges ind i filteret og tilstoppe det.

Påfør to hele lag lim på den rene byggeplade, så det første lag tørrer ind imellem. Når først det andet lag er tørret, skal platformen nivelleres igen, før næste udskrivning startes.

ADVARSEL R∅R IKKE VED EKSTRUDERSPIDSEN ELLER DEN OPVARMEDE BYGGEPLATFORM, MENS DREMEL 3D45 K∅RER, MEN VENT TIL DEN ER K∅LET NED TIL MINDST 60°C (140°F). Kontakt med ekstruderspidsen eller byggeplatformen under eller efter drift før spidsen og byggeplatformen er afkølet, kan føre til personskade.

Det er vigtigt at nivellere byggeplatformen, hver gang du genindsætter byggeplatformen for at sikre, at byggeplatformen har samme afstand fra ekstruderhovedet. Undlades nivellering af byggeplatformen kan det forårsage, at genstanden ikke bygges ordentligt.

1. Tryk "Niveau" ["Level"] på den berøringsfølsomme skærm på 3D45.

DREMEL DIGILAB BUILD LOGIL SOLUTION WORKS

1. Ekstruderen og byggeplatformen vil flytte i stilling for at nivellere byggeplatformen. 3D45 vil først kontrollere niveauet på bagsidens midte på byggeplatformen. De to knapper under byggeplatformen bruges til at hæve eller sænke byggeplatformen på venstre og højre side. Ekstruderen indeholder en sensor, der registrerer, hvorvidt lejet er i niveau, og det er ikke nødvendigt med yderligere værktøjer.

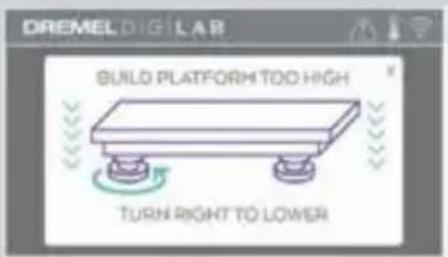

2. Den berøringsfølsomme skærm vil angive, hvorvidt din byggeplatform er for høj eller for lav. Hvis byggeplatformen er for høj, justeres der med den tilhørende knap ved at dreje til højre, indtil der høres et "bip", og den berøringsfølsomme skærm angiver, at den er klar til at kontrollere, at lejet er i niveau.

CREMEL DIGILAB BUILD PLATFORM TOO HIGH TURN RIGHT TO LOWER

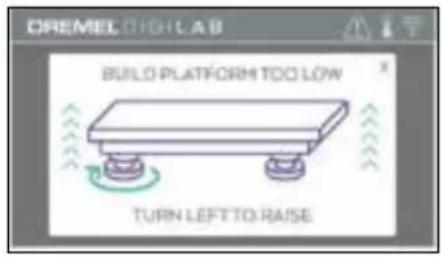

1. Hvis byggeplatformen er for lav, justeres der med knappen ved at dreje til venstre, indtil der høres et "bip", og den berøringsfølsomme skærm angiver, at den er klar til at kontrollere, at lejet er i niveau.

CREMEL DIGLAB BUILD PLATFORM TOO LOW TURN LEFT TO RAISE

1. Tryk "Bekræft" ["Verify"] for at kontrollere lejets niveau. Hvis yderligere justering er nødvendig, vil den berøringsfølsomme skærm angive retningen, og hvis niveauet er korrekt, vil ekstruderen flytte til næste punkt og nivelleringsprocessen kan gentages.

OREMEL DIGITALG OK

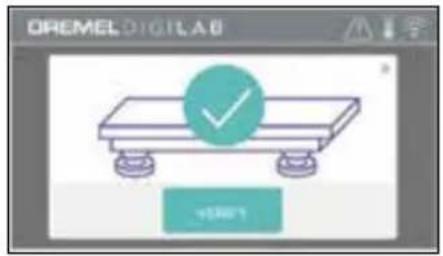

1. Gentag trin 3-5 for anden position, og når lejet er helt nivelleret, vil ekstruderen automatisk flytte til kalibreringspositionen og fuldføre nivelleringsprocessen.

DREMEL LEVELING IS COMPLETE

TILSLUTNING AF USB-KABEL

1. Sørg for at strømafbryderen på 3D45 er i positionen off.
2. Stik Ethernet-kablet ind i 3D45, figur 6.
3. Tænd Dremel 3D45 på strømafbryderen. Ethernet-forbindelsen skulle registreres automatisk. Tryk "Acceptér" ["Accept"] for at bekræfte forbindelsen.

FIG. 5 USB

SIKKERHEDSANVISNINGER, NÅR DREMEL 3D45 BRUGES. Manglende overholdelse kan føre til brand, beskadigelse af udstyr, materiel skade eller personskade.

ADVARSEL

LAD VÆRE MED AT RÆKKE IND I DREMEL 3D45, MENS DEN

K∅RER. Kontakt med Dremel 3D45 dele i bevægelse under drift kan resultere i dårlig byggekvalitet, beskadigelse af udstyr eller personskade.

BEMÆRK: Dremel 3D45 bliver testet ved at bygge genstande, før den forlader fabrikken. Disse testgenstande kan være lavet med en anden farve filament end den du bruger. Derfor kan der sidde små mængder filament i ekstruderen. Starten på første genstand kan have lidt af denne filamentfarve, indtil den skifter over til din filamentfarve.

Du har adskillige muligheder, när du bygger med din Dremel 3D45:

1) Lagring i printeren
2) USB-flashdrev
3) Computer

F∅R DU BYGGER [BEFORE YOU BUILD]

1. Sørg for der er påfyldt en tilstrækkelig mængde filament (se side 266). Hvis 3D45 løber tør for filament under bygning, vil den holde pause, indtil der er tilført mere filament.
2. Sørg for, at der er lim på, og at byggeplatformen er nivelleret og fri for genstande.
3. Vær sikker på, at ekstruderens og byggeplatformens temperatur er indstillet i henhold til den filamenttype, der benyttes, se side 269 for detaljer.

BYGNING FRA PRINTERLAGER

1. Tryk på den modelfil, du gerne vil bygge. (Brug pilene til at scrolle gennem siderne)

CREMEL DIGILAB Pla

1. 3D45 vil først justere ekstruderen og byggeplatform til deres nulpositioner, hvorefter niveausensoren vil berøre byggeplatform let for at fuldføre justeringen. Ekstruderspidsen og byggeplatformen vil påbegynde opvarmningen, der kan vare et par minutter. Når først den rigtige temperatur er nået, vil din model begynde med at blive bygget.

2. Når først din genstand er færdig, vil 3D45 automatisk justere ekstruderen og byggeplatform hen til deres kalibreringspositioner og køle ekstruderspidsen og byggeplatformen.

3. Vent, indtil den berøringsfølsomme skærm angiver, at ekstruder- og byggeplatformtemperaturen er "kold" ["cool"], før genstanden fjernes. Se i afsnittet "Udtagning af genstand fra byggeplatformen", vedrørende udtagning af genstande.

1. Tryk på USB-ikonet for at få adgang til indholdet på USB-flashdrevet.

OREMEL DISPLAB 108MB 328MB 434MB 1889MB PRINT QUEUE

For at annullere din genstand under opvarmning eller bygning, tryk på "Stop" ["Stop"] på den berøringsfølsomme skærm. Hvis du bekræfter med "Ja" ["Yes"], vil ekstruderen og byggeplatformen bevæge sig til deres kalibreringspositioner.

UDTAGNING AF GENSTANDEN

UDTAGNING AF GENSTAND FRA BYGGEPLATFORMEN

ADVARSEL

R∅R IKKE VED EKSTRUDERSPIDSEN ELLER BYGGEPLATFORM, MENS

DREMEL 3D45 K∅RER, MEN VENT TIL DEN ER K∅LET NED TIL MINDST 60°C (140°F). Kontakt med ekstruderspidsen eller byggeplatformen under eller efter drift før spidsen og byggeplatformen er afkølet, kan føre til personskade.

ADVARSEL

BRUG PERSONLIGT BESKYTTELSESUDSTYR.

Brugen af beskyttelsesudstyr, såsom varmefaste handsker og sikkerhedsbriller vil betyde færre personskader.

ADVARSEL

VÆR OPMÆRKSOM PÅ DIN KROPSPosition, NÅR DU

BRUGER HÄNDVÆRKT∅J TIL AT FJERNE GENSTANDE FRA BYGGEPLATFORMEN. Pludseligt smut med værktøjet og forkert kropsstilling under fjernelse af genstanden fra byggeplatformen kan føre til personskade.

ADVARSEL

TAB IKKE BYGGEPLATFORMEN. En hærdet glasplade kan briste

DER FJERNES GENSTANDE. En hærdet glasplade kan blive adskilt fra plastikholderen og medføre personskade.

FORSIGTIG

UNDGÅ AT RIDSE BYGGEPLATFORMEN, NÅR DER

FJERNES GENSTANDE. RIDSER I BYGGEPLATFORMEN VIL F∅RE TIL FORKERT DANNELSE AF GENSTANDEN.

1. Vent på at ekstruderen køler af, før genstanden fjernes.
2. Fjern byggeplatformen fra byggeområdet mens genstanden stadig er fastgjort.
3. Skræl genstanden af fra byggeplatformen. Hvis nødvendigt bruges udtagningsværktøjet til at fjerne genstanden fra byggeplatformen (figur 8).

FJERNELSE AF ST∅TTER (HVIS PÅKRÆVET) [REMOVING SUPPORTS (IF REQUIRED)]

Brug en spidstang til at fjerne understøtninger, der er inde i din genstand eller svære at nå.

FIG. 8 Udtagningsværktøj

BRUG AF KAMERAET

Din 3D45 er udstyret med et kamera, der kan bruges til fjernstyret overvågning af udskrifter, så længe din printer er tilsluttet et netværk. Der er to måder at få adgang til kameraet: via Dremel Digilab 3D Slicer (se side 264) eller direkte via en webbrowser.

1. Sørg for, at den enhed, du vil se kameraet, er tilsluttet samme netværk som 3D-printeren. Det kunne være via Wi-Fi eller via Ethernet.
2. Berør "Værktøjer" i hovedmenuen på din 3D45

CREMEL DIGILAB BUILD GATEL FUSEMENT PROJET

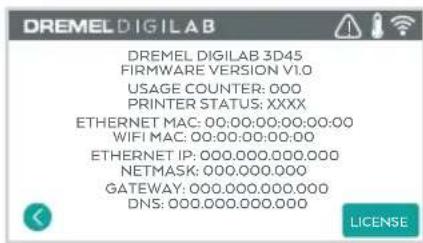

1. Berør "Om" i værktøjsmenuen

OREMEL DIGILAB NETWORKS PROGRAM CALIFORNIS ADD HISTORY LABORERS HLS NETWORKS ARROW

Find frem til printerens IP-adresse. Hvis din printer er forbundet til netværket via Ethernet, er det adressen ved siden af "Ethernet-IP". Hvis den er tilsluttet via Wi-Fi, er det adressen ved siden af "WiFi-IP". Det er en sekvens bestående af tre eller fire tal adskilt af prikker.

DREMEL DIGILAB DREMEL DIGILAB 3D45 FIRMWARE VERSION V1.0 USAGE COUNTER: 000 PRINTER STATUS: XXXX ETHERNET MAC: 00:00:00:00:00:00 WIFI MAC: 00:00:00:00:00 ETHERNET IP: 000.000.000.000 NETMASK: 000.000.000 GATEWAY: 000.000.000.000 DNS: 000.000.000.000 LICENSE

1. Åbn en hvilken som helst webbrowser på den enhed, du vil se kameraet i.

2. I adresselinjen indtastes strengen: http://IPADDRESS:10123/stream_simple.html For eksempel, http://000.000.000.000:10123/stream_simple.html

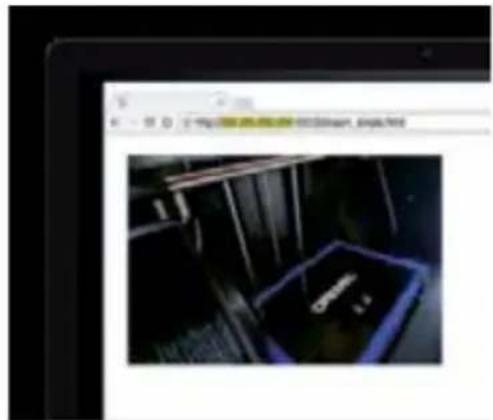

3. Tryk på enter, og du ser en skærm med kameraets visning som nedenfor.

1. BENYT ALTID DEN MEDF∅LGENDE LIMSTIFT.
2. Sørg for, at byggeplatformen er nivelleret før hver print.
3. For at sikre korrekt påsætning af filament på byggeplatformen, skal limen med jævne mellemrum vaskes af byggeplatformen med varmt vand, hvorefter byggeplatformen tørres, og der påføres et frisk limlag, og byggeplatformen nivelleres igen.
4. Sørg for, at spolen er installeret korrekt og den kan rotere frit.
5. Når du bruger din Dremel 3D45 for første gang eller efter skift af filament, så lad Dremel 3D45 ekstrudere, indtil materialet svarer til den installerede filamentfarve.
6. Det er vigtigt at iagttage, når Dremel 3D45 påbegynder bygning af genstande. Det er mest sandsynligt, at din genstand løber ind i vanskeligheder i begyndelsen. Heldigvis er det også det mest bekverme tidspunkt at annullere genstanden, rense byggeplatformen og starte genstanden igen. Forbliv i nærheden af Dremel 3D45 under byggeprocessen.
7. Det er vigtigt at gemme emballagen til Dremel 3D45, da det vil gøre genemballering og transport af Dremel 3D45 nemmere.
8. Sørg for, at opbevare filamentspoler i et miljø, der ikke er fugtigt eller for varmt. Det anbefales, at filamentspolen ikke tages ud af sin lufttætte emballage, før den skal bruges.
9. Brug fjernelsesværktøjet forsigtigt for at undgå at beskadige byggeplatformen eller genstanden.
10. Når det er muligt, er det bedst at placere genstanden i midten af byggeplatformen. Brug af den bedste orientering for genstanden er kritisk. Sørg for, at genstanden er placeret på byggeplatformen og at du bruger den bedste orientering til bygning.
11. Til stejle udhæng (mindre end en vinkel på 45 grader) anbefales det at bygge med støtte.
12. Fjern altid byggeplatformen, før genstanden fjernes.

VEDLIGEHOLDELSE

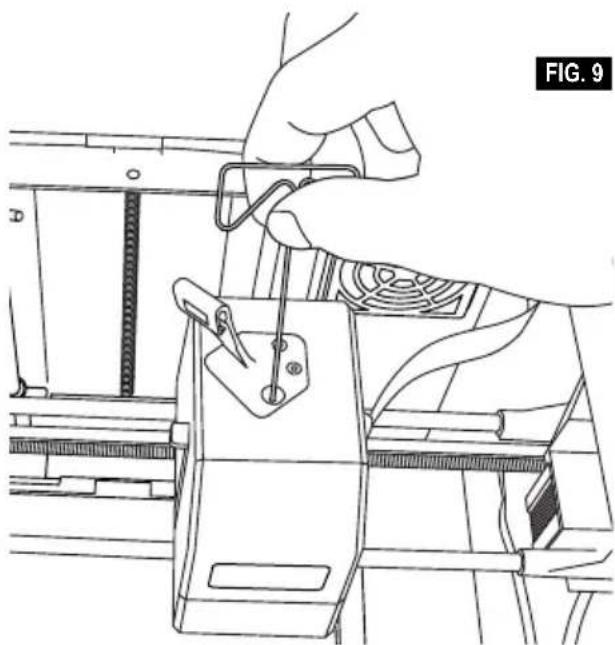

AFRENSNING AF EKSTRUDEREN

Brug tilstopningsværktøjet til at rense ekstruderen og afrense opbygget filamenttilstopning, fig. 9.

1. Klik på knappen for filamentudskiftning på skærmen, og vent på ekstruderen varmer op. Når filamentet begynder at løbe, indsæt renseværktøjet i ekstruderens indtag (øverst).
2. Tilstoppede rester vil blive skubbet nedad og vil ekstrudere fra ekstruderspidsen. Du skal trykke renseværktøjet helt ned for at sikre, at alle filamentrester bliver fjernet. Du skal ikke trykke med magt, da dette vil kunne ødelægge ekstruderen.

Hvis din 3D45 er tilsluttet WiFi, vil den kontrollere for opdateringer, hver gang den startes op. Du kan også opdatere direkte fra den berøringsfølsomme skærm. For at opdatere firmwaren:

1. Tryk på "Værktøjer" [Tools"], og tryk derefter på "Opdateringer" ["Updates"].

DREMEL DIGILAB BUILD LINE-60 MAX-600 T10000 DREMEL DIGILAB HOLDEN MADBEAT CALIBADE EXCEED LADBEAT HELP COTTER ABOUT

1. Din 3D45 vil kontrollere for at fastslå, hvorvidt den har den nyeste firmware installeret og spørge, hvorvidt du ønsker at opdatere, hvis nødvendigt.

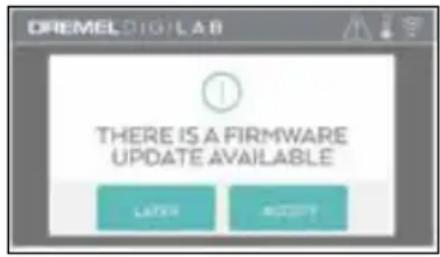

2. Vælg Acceptér [Accept] for at hente og installere den nyeste firmware.

DREMEL 10 LAB THERE IS A FIRMWARE UPDATE AVAILABLE LAYER ACCESS

1. Når 3D45 starter op og vender tilbage til startskærmen, er firmware-opdateringen fuldført.

MANUEL OPDATERING AF FIRMWARE

Hvis 3D45 ikke er tilsluttet et netværk, kan firmwaren opdateres direkte fra et USB-flashdrev.

1. Gå til www.dremel3d.com i din browser, og hent den nyeste 3D45 firmware-fil.
2. Læg 3D45 firmware-filen på et tomt, FAT32 formateret, USB-flashdrev.
3. Sluk for Dremel 3D45 på ON/OFF-kontakten.
4. Sæt USB-flashdrevet i USB-A-porten.
5. Tænd for 3D45, og den burde automatisk finde og installere den nye firmware.
6. Sæt 3D45 på OFF, fjern USB-flashdrevet, og tænd igen for at fuldføre opdateringen.

RENSNING AF DET UDVENDIGE

Rengør det udvendige af 3D45 med en fnugfri klud. Ryd de ydre overflader for snavs, som er synlig. For at undgå at beskadige Dremel 3D45, så lad være med at bruge vand, kemikalier eller andre rengøringsmidler på 3D45.

RENSNING AF EKSTRUDERSPIDSEN

! FORSIGTIG VÆR EKSTRA FORSIGTIG MED IKKE AT BESKADIGE

EKSTRUDERSPIDSEN, NÄR DER RYDDES RESTER VÄEK. DREMEL 3D45 VIL IKKE FUNGERE KORREKT MED BESKADIGET EKSTRUDERSPIDS OG DER SKAL EN UDSKIFTNING TIL.

ADVARSEL R∅R IKKE VED EKSTRUDERSPIDSEN ELLER

DEN OPVARMEDE BYGGEPLATFORM, MENS DREMEL 3D45 K∅RER, MEN VENT TIL DEN ER K∅LET NED TIL MINDST 60°C (140°F). Kontakt med ekstruderspidsen eller byggeplatformen under eller efter drift før spidsen og byggeplatformen er afkølet, kan føre til personskade.

Ved hjælp af små spidstænger trækkes der plastikrester væk fra ekstruderspidsen. Hvis snavset er hårdnakket, skal ekstruderen eventuelt opvarmes.

Tør den berøringsfølsomme skærm af med en blød, fnugfri klud. Sprøjt ikke sprayrengøringsmidler på skærmen.

Problem Årsag Korrigerende handling
Filament ekstruderer eller klæber ikke ordentligt til byggetapen.	Dette kan være forårsaget af at byggeplatformen ikke nivelleres med ekstruderhovedet.	Nivellering af byggeplatformen vil justere ekstruderhovedet og sikre en bedre kvalitet af genstanden. Annullér din genstand, ryd byggeplatformen, nivellér byggeplatformen, og genstart genstanden.
Dremel 3D45 frøs, før min genstand startede.	Dremel 3D45 kan have modtaget modstridende kommandoer.	Sluk for kontakten, vent 30 sekunder, og tænd kontakten.
Støttematerialet knækker ikke løs under rengøring og resulterer i nedsat kvalitet af den endelige genstand.	Delens orientering er ikke optimeret.	Reorientér 3D-filens position i dit slicing software for at minimere støttematerialet eller placer støttematerialet på en ikke-kritisk overflade.
Spaghettilignende roderi ved slutningen af bygningen.	Et af genstandens lag holder ikke ordentligt, modellen blev gemt med minimal overfladekontakt med byggeplatformen, eller genstanden blev bygget svævende over byggeplatformen uden valgt støtte.	Brug muligheden for forhåndsvisning i dit slicing software for at se det første lags højde og position. Byg med støtter når det er nødvendigt.
	Z-spaltens offset er måske ikke korrekt, og ekstruderdysen er ikke korrekt placeret i forhold til byggeplatformen.	Kontakt kundeservice om hvordan Z-spaltens offset kalibreres.
Del kun halvvejs bygget. Filament løb tør.Filament stoppede til under bygning.		Udskift filament og genoptag bygning.Se "Intet filament kommer ud".
Intet filament kommer ud. Tilstoppet ekstruder. Kontakt kundeservice.
Ekstruderen vil ikke gå tilbage. Kontakt kundeservice.
Trævlede eller flossede plastiklag på stejle udhæng.	Genstandens udhæng er for langt fra hinanden eller for stejle (< 45 graders vinkel).	Byg med støtter.
3D45 kan ikke finde mit WiFi-netværk.	Printeren er for langt væk fra den trådløse router.	Omplacér 3D45, så den er tættere på din router.Tilslut til netværk med Ethernet.
3D45 vil ikke skabe forbindelse til mit netværk.	Printeren er for langt væk fra den trådløse router.	Omplacér 3D45, så den er tættere på din router.
	Password til netværk eller SSID er ikke korrekt.	Genindtast dit password/SSID eller få bekræftet dit password hos netværksejeren.
Bygning blev ikke påbegyndt ved forsendelse over netværket.	Filament løb tør. Påfyld ekstra filament og genoptag bygning.
	Døre åbne. Døre skal være lukkede for at påbegynde bygning over netværk, start bygning fra printkøen.
	Modellen var allerede ved at blive bygget	Byggepladen skal være ryddet for at påbegynde bygning over netværket, så ryd byggepladenpladen og start bygning fra printkøen.

FIRMWARE & OPEN SOURCE SOFTWARE

Firmware-opdatering

Dremel anbefaler, at firmwaren bliver opdateret, när Dremel udgiver en opdatering.

Dremel vil udgive firmware-opdateringer for at forbedre ydeevnen og tilføje yderligere faciliteter til Dremel 3D45 igennem produktets levetid. Der er to måder at opdatere Dremel 3D45 på: (1) Download opdateringer fra dremel3d.com, og installer dem via et USB-flashdrev. (2) Tilslut Dremel 3D45 til internettet og opdater via Dremel 3D45's berøringsfølsomme skærm.

Open source software, der anvendes i dette Dremel-produkt

Dette produkt indeholder softwarekomponenter, der er licenseret af indehaveren af rettighederne under en hvilken som helst version af GNU General Public License (GPL), GNU Lesser General Public License (LGPL) eller en hvilken som helst open source softwarelicens, som kræver, at kildekoden gøres tilgængelig. Du kan få en komplet, maskinlæsbar kopi af den tilsvarende kildekode ved at sende en skriftlig forespørgsel til:

Dremel

Din forespørgsel skal indeholde: (i) navnet på Dremelproduktet, (ii) dets serienummer (hvis relevant), (iii) softwareversion (hvis relevant), (iv) dit navn, (v) din virksomheds navn (hvis relevant) og (vi) din returnmail og e-mail-adresse (hvis disponibel).

Vi opkræver eventuelt et symbolsk gebyr for at dække udgifterne til de fysiske medier og distributionen.

Du kan sende din forespørgsel (i) inden for tre (3) år fra den dato du har modtaget produktet, der omfattede den software, som er genstand for din forespørgsel eller (ii) i tilfælde af en kodelicensering under GPL-version 3, så længe Dremel tilbyder reservedele eller kundesupport til dette produkt.

Garanti med hensyn til yderligere brug af open source software:

DREMEL yder ingen garanti på open source software programmer, der er indeholdt i denne enhed, hvis sådanne programmer anvendes på en anden måde end den programeksekvering, der er tilsigtet af DREMEL. De licenser, der er angivet nedenfor, definerer garantien, hvis nogen, fra forfatterne eller licensgiverne af open source softwaren. DREMEL frasiger sig specifikt enhver garanti på defekter, der er forårsaget ved at ændre et open source software program eller produktets konfiguration. Man kan ikke gøre garantikrav gældende mod DREMEL i tilfælde af, at open source softwaren krænker intellektuelle ejendomsrettigheder tilhørende en tredjepart. Teknisk support, hvis nogen, vil kun blive ydet på software, der ikke er modificeret.

DREMEL® FORBRUGERBEGRÄNSET GARANTI

Dette DREMEL-produkt er dækket af en garanti, som det er foreskrevet af de gældende lokale love og bestemmelser. Garantien dækker dog ikke skader som følge af normal slitage, overbelastning eller forkert håndtering af værktøjet.

I tilfælde af at produktet ikke er i overensstemmelse med denne skriftlige garanti, skal følgende foranstaltninger indledes:

1. RETURNÉR IKKE produktet til købsstedet.
2. Kontakt venligst kundeservice via www.dremel.com for yderligere instruktioner.

BORTSKAFFELSE

El-værktøj, tilbehør og emballage skal genbruges på en miljørigtig måde.

GÆLDER KUN I EU-LANDE

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2012/19/EF om affald af elektrisk og elektronisk

udstyr og dets gennemførelse i national lovgivning, skal elværktøjer, som ikke længere er anvendelige, indsamles separat og bortskaffes på en miljømæssigt korrekt måde.

KONTAKT DREMEL

Du kan få mere information om Dremels produktudvalg, support og hotline på www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Holland.

ALLMÄNNA SÄKERHETSVARNINGAR

WARNING

LÄS ALLA ANVISNINGAR I

BRUKSANVISNINGEN OCH BEKANTA DIG MED DREMEL 3D45 INNAN INSTALLATION

OCH ANVÄNDNING. UNDERLÄTENHET ATT RESPEKTERA VARNINGAR OCH ANVISNINGAR KAN RESULTERA I BRAND, UTRUSTNINGSSKADA, SKADA PÅ EGENDOM ELLER PERSONSKADA. SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

t. Vær ekstra forsiktig så du ikke skader ekstrudertuppen när du fjerner rester. Dremel 3D45 vil ikke fungere som den skal med skadet ekstrudertupp, denne må da skiftes ut.

Indikerer at ekstruderen og byggeplattformen er varme.

Indikerer at ekstruderen og byggeplattformen er veldig varme.

FORHÅNDSOPPSETT

Det er viktig at du nivellerer byggeplattformen hver gang du reinstallerer byggeplattformen, for å sørge for at byggeplattformen har jevn avstand fra ekstruderhodet. Hvis du ikke nivellerer byggeplattformen, kan det føre til at objekter ikke bygges på riktig måte.

Du har to alternativer när du bygger med din Dremel 3D45:
