Produkttype	Netværksswitch
Mærke	TP-Link
Model	TL-SG1008PE
Antal porte	8 porte RJ45 10/100/1000 Mbps
Strømforsyning via Ethernet (PoE)	Ja, op til 56 W total PoE-budget
Dimensioner (L x P x H)	158 x 101 x 25 mm
Vægt	0,6 kg
Strømforsyning	Ekstern strømadapter (medfølger)
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10 % til 90 % uden kondens
Installation	Skrivebord eller rack (beslag medfølger)
Ventilation	Uden blæser (støjsvag)
Styring	Ikke administrerbar (plug-and-play)
Standarder	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Sikkerhed	Hold væk fra vand, ild og fugt. Må ikke åbnes.
Vedligeholdelse	Rengør med en tør klud. Tag stikket ud før rengøring.
Garanti	Se TP-Links hjemmeside for periode og betingelser.
Pakkeindhold	Switch, strømadapter, rackbeslag, skruer, gummifødder, installationsvejledning

Ofte stillede spørgsmål - TL-SG1008PE TP-LINK

Hvordan installerer jeg switchen på et skrivebord?

Placer switchen på en plan og solid overflade. Fjern beskyttelsen fra de medfølgende gummifødder og sæt dem på de fire hjørner under enheden.

Hvordan installerer jeg switchen i et rack?

Fastgør monteringsbeslagene på hver side af switchen med de medfølgende skruer. Brug derefter egnede bolte (medfølger ikke) til at fastgøre det til racket.

Hvilke kabler skal jeg bruge til at tilslutte enheder?

Brug standard RJ45 Ethernet-kabler (kategori 5e eller højere) til switchens porte. Til længere forbindelser kan du bruge en valgfri SFP-modul.

Kræver switchen konfiguration?

Nej, TL-SG1008PE er en ikke-administrerbar switch. Den fungerer plug-and-play: Tilslut strøm og kabler, alt er automatisk.

Hvad er den samlede tilgængelige PoE-effekt?

Det samlede PoE-budget er 56 W, fordelt på de PoE-kompatible porte (afhængigt af hvilke porte der bruges). Hver port kan levere op til 30 W (PoE+).

Hvordan forsynes switchen med strøm?

Tilslut det medfølgende strømkabel til switchens stik, og sæt det derefter i en tilgængelig stikkontakt. Stikkontakten skal være tæt på enheden.

Hvad gør jeg, hvis switchen ikke fungerer?

Kontroller strømforsyning, Ethernet-forbindelser, og at tilsluttede enheder er tændt. Hvis problemet fortsætter, se den fulde vejledning eller kontakt TP-Link support.

Kan jeg bruge SFP-moduler?

TL-SG1008PE har ikke en SFP-port. Denne funktion er forbeholdt andre modeller i serien.

Er switchen ventileret?

Ja, men passivt: den er uden blæser, så støjsvag. Sørg for ikke at blokere ventilationsåbningerne.

Hvordan rengør jeg switchen?

Tag stikket ud af enheden, og tør den af med en blød, tør klud. Brug ikke kemikalier eller slibende midler.

BRUGSANVISNING TL-SG1008PE TP-LINK

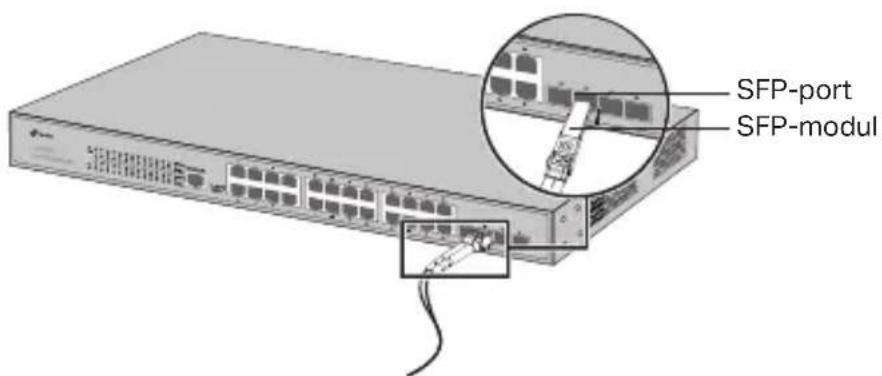

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et spor og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

· Konsollport

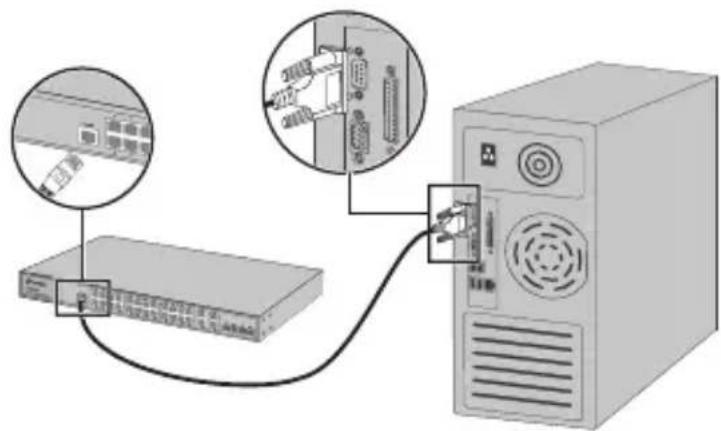

For svitsjer med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

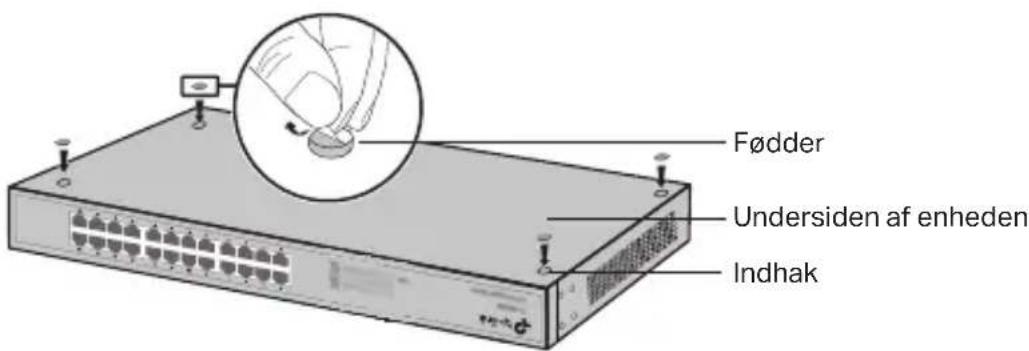

For at installere enheden på skrivebordet, skal du følge trinnene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om, og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Tjek jordforbindelsen og stabiliteten af skabet.

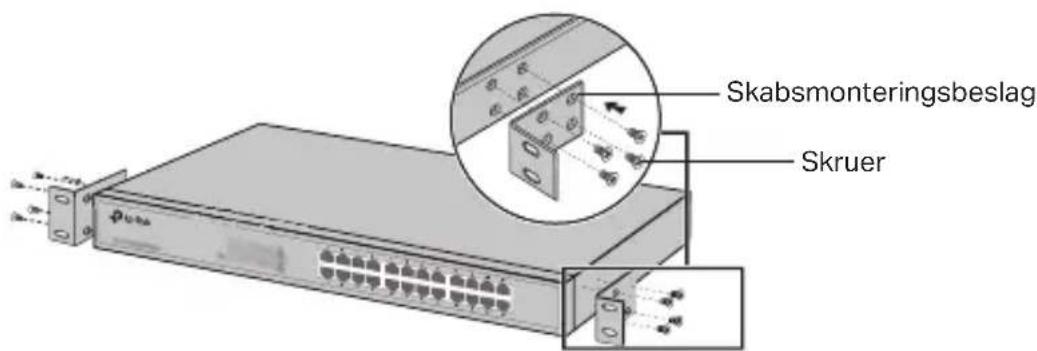

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

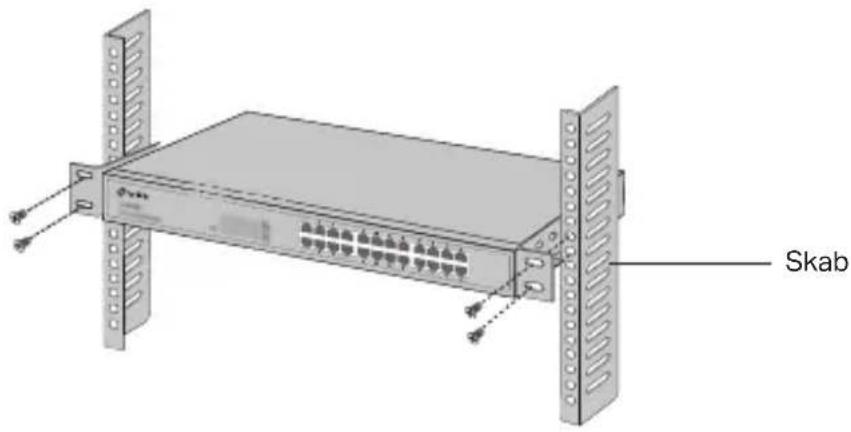

1. Når beslagene er fastgjort på enheden, skal du bruge de rigtige skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

· Ethernetport

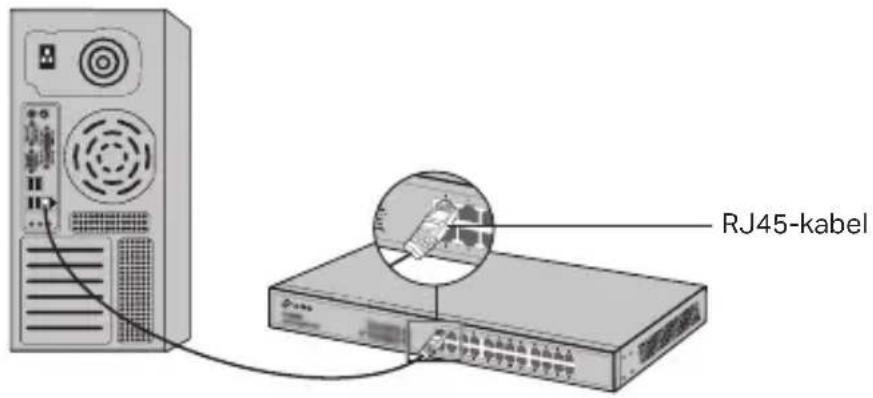

Tilslut et ethernetport til computeren med et RJ45-kabel, som vist på følgende figur.

· SFP-port

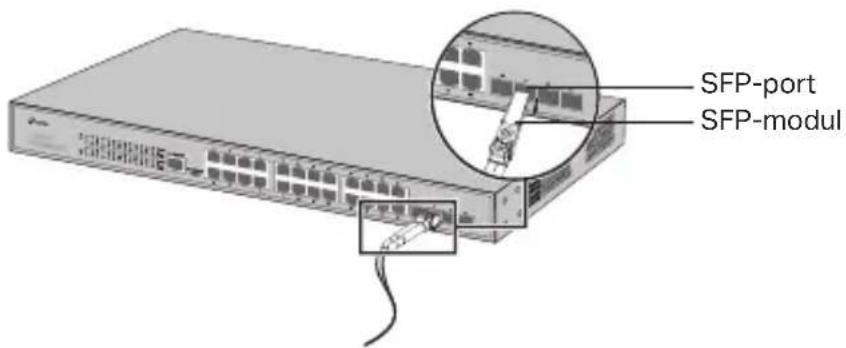

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port blive deaktiveret og kan ikke bruges.

· Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI for at administrere swtichen.

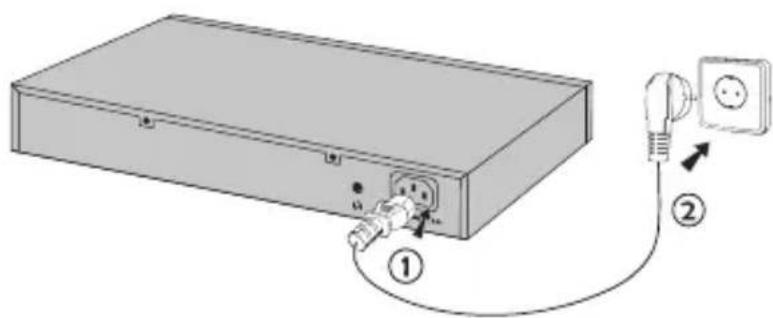

Sæt hunstikket på den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

(Fungerer ikke på switches, der ikke kan administreres)

- Konfigurer kontakten gennem brugergrænsefladen

1. Angiv IP-adressen på din computer på samme undernet som switchen. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.
2. Åbn en browser, og angiv standard-administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Angiv admin som standardbrugernavn og -adgangskode med små bogstaver. Klik på Log ind-knappen, eller tryk på Enter.

4. Når du er logget ind, kan du konfigurere switchen på administrationssiden.

- Konfigurer switchen ved hjælp af controlleren

(Kun for Smart-swtiches, Easy Managed-switches og administrerede switches)

Du kan bruge controlleren til centralt at styre hele netværket af switches. For detaljerede oplysninger om, hvordan du gør dette, henvises til produktspecifikationerne og brugervejledningen til controlleren.

- Konfigurer kontakten ved hjælp af CLI

Du kan logge på og få adgang til CLI'en for at administrere swtichen. For detaljerede vejledning i, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten via værktøjet

Du kan bruge Easy Smart-konfigurationsværktøjet til centralt at styre hele netværk af Easy Smart-switches. For detaljeret vejledning i, hvordan du gør dette, henvises til brugervejledningen.

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Hold apparatet væk fra vand, brand, fugt eller varme miljøer.
• Forsøg ikke at skille enheden ad, reparere eller ændre enheden. Har du brug for service, skal du kontakte os.
• Stikkontakten skal installeres i nærheden af udstyret og skal være let tilgængelig.
• Stikket på strømforsyningsledningen bruges som afbryderenhed, stikkontakten skal være let tilgængelig.

- Placer enheden med undersiden nedad.

Følg ovenstående vejledning når du betjener enheden. Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden. Brug dette produkt med forsigtighed og på egen risiko.

Begrænset produktgaranti for TP-Link

Gælder kun TP-Link-produkter. For mere information om garanti og procedurer, gå venligst til https://www.tp-link.com/en/support

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER, OG DU KAN HAVE ANDRE RETTIGHEDER, SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE HERI EKSKLUSIVE, OG DE SKAL GÆLDE I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-Link garanterer, at alle TP-Link-hardwareprodukter, der er indeholdt i den originale emballage, ikke er behæftede med fejl i materialerne og i håndværket, såfremt de bruges efter hensigten og i overensstemmelse med TP-Links retningslinjer inden for en periode, som afhænger af den lokale service fra købsdatoen af den oprindelige slutbruger/køber.

Deutsch

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/30/EU, 2014/35/EU, 2011/65/EU og (EU)2015/863.

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne 2014/30/EU, 2014/35/EU, 2011/65/EU og (EU)2015/863.

Den oprindelige EU-overensstemmelseserklæringen kan findes på https://www.tp-link.com/en/support/ce/
