Du har valgt et D=WALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DW738 DW739
Spænding V	c	230 230
Type 3 3
Effektforbrug W 750 750
Skærechastighed m/min 330/800 330-800
Motorhastighed min	1	2830 2830
Maks. skærehøjde mm 155 155
Maks. skærebredde	mm	310 310
Bordstarrelse	mm	380 x 380	380 x 380
Bordhældning		0-45°	0-45°
Total højde	mm	970 970
Total bredde	mm	510 510
Total dybde	mm	660 660
Vægt	kg	23	23
L_fak (lydtryk)	dB(A)	92,0	92,0
K_fak (lydtrykusikkerhed)	dB(A)	3,3	3,3
L_fak (lydeffekt)	dB(A)	105,0	105,0
K_fak (usikkerhed lydeffekt)	dB(A)	4,0	4,0

BEMÆRK: Dette udstyr er beregnet for tilslutning til et strømforsyningssystem med en maksimal tilladelig systemimpedans Zmax på 0,25 ohm ved interfacepunktet (strømforsyningsboks) på brugerens forsyning.

Brugeren skal sikre, at dette udstyr kun tilsluttes til et strømsystem, som opfylder ovennævnte krav. Hvis det er nødvendigt, kan brugeren rette henvendelse til el-selskabet for at håre om systemimpedansen ved interfacepunktet.

EF-Konformitetserklæring

Maskindirektiv

Båndsav

DW738, DW739

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DLWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fill og udsteder denne erklæring på vegne af DLWALT.

Markus Rompel

Vicedirektor for Ingeniørarbejde, PTE-Europa

D=WALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

20.02.2019

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskoder.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart forlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt forlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Angiver risiko for elektrisk stød.

Angiver brandfare.

Generelle sikkerhedsinstruktioner

ADVARSEL: Ved brug af eldrevet værktøj skal de grundlæggende sikkerhedsregler altid følges for at mindske risikoen for brand, elektrisk stød og personskader inklusive de følgende.

Læs alle instruktionerne, før du forsøger at betjene dette produkt, og gem instruktionerne.

GEM DENNE VEJLEDNING TIL SENERE BRUG

1. Hold arbejdsområdet ryddet.

- Overfyldte områder og arbejdsbænke opfordrer til ulykker.

2. Tag hensyn til arbejdsmiljøet.

- Værktajet må ikke udsættes for regn. Værktajet må ikke bruges under väde eller fugtige forhold. Sørg for, at arbejdsområdet er ordentligt oplyst (250–300 Lux). Værktajet må ikke bruges, hvor der er brand- eller eksplosionsfare, f.eks. I nærheden af brandbare væsker eller gasser.

3. Værn mod elektrisk stød.

- Undgå at komme i kontakt med jordede overflader (f.eks. rør, radiatorer, komfurer og kaleskobel). Når verkrøjet bruges under ekstreme forhold (f.eks. høj fugtrighed, når der produceres metalspåner osv.), kan den elektriske sikkerhed forbeåres ved at indsætte en isolerende transformer eller en lejisitramsaibryder.

4. Hold uvedkommende væk.

- Lad ikke personer, specieit barn, blive involveret i arbejdet, røre værktøjet eller forlængerledningen, og hold dem væk fra arbeidsområdet.

5. Stil ubrugt værktøj til opbevaring.

- Når værktøj ikke er i brug, skal det opbevares på et tørt og forsvorligt aflåst sted utilgængeligt for børn.

6. Undlad at overbelaste værktøjet.

- Jobbet foretages på bedre og sikrere måde med den tilsigrede hastighed.

7. Brug det korrekte værktøj.

- Tving ikke mindre værktøj eller ekstraudstyr til at gøre samme arbejde som et værktøj til industriel brug. Anvend oldrig værktøjer til ikke-tiltænkte formål, brug f.eks. ikke en rundsav til at skære i grene eller træstammer.

8. Vær hensigtsmæssigt klædt på.

Bær ikke løst taj eller smykker, da de kan gribe fat i bevægelige dele. Det anbefales of der bæres skridsikken fooltaj, når der arbejdes udendørs. Bær hårbeklædning for at holde på langt hår.

9. Brug beskyttelsesudstyr.

- Bær altid sikkerhedesbriller. Brug en ansigts - eller støvmaske, hvis arbejdet skaber støv og flyvende partikler. Hvis dette materiale kan være varmt, skol der også bæres et varmebestandigt forklæde. Bær hørevaem til hver en tid. Bær sikkerhedshjelm til hver en tid.

10. Tilslut støvudsugningsudstyr.

- Hvis der anvendes støvudsugnings - eller opsamlingsudstyr, skal dette tilsluttes og anvendes korrekt.

17. Undlad at udsætte ledningen for overlast.

- Træk aldrig stikket ud af stikkontakten ved at trække I ledningen. Hold ledningen borte fra varme, olie og skarpe kanter. Bær aldrig værktøjet ved at holde det I ledningen.

12. Fastgør arbejdsemnet.

- Brug skruetvinger eller en skruestik til at holde arbejdsemnet på plads. Det er sikrere end at bruge hænderne, og gør begge hænder fri til at betjene værktøjet.

13. Undlad at række for langt.

- Hold god fodstilling og balance til enhver tid.

14. Vær omhyggelig med at vedligeholde værktøjet.

- For bedre og sikrere ydeevne, skal skæreværktøjerne holdes skarpe og rene. Følg anvisninger for smøring og udskitning af tilbehør. Kontroller værktøjerne regelmæssigt, og hvis de er beskadigede, få dem repareret af et autoriseret servicecenter. Sørg for, at alle håndiag og kontakter er tørre, rene og fri for fedt og olie.

15. Frakobl værktøjer.

- Når værktøjer ikke bruges, og inden service og udskilftning af tilbehør, som for eksempel klinger, bor og skærere, skal værktøjer kobles fra strømforsyningen.

16. Fjern justeringsnøgler og skruenøgler.

- Gar det til en vane at kontrollere om justeringsnøgler og skruenøgler er fjernet fra værktøjet inden det beijenes.

17. Undgå utiligtet opstart af værktøjet.

- Værktøjet må ikke bæres med fingeren på kontakten. Sørg for at værktøjet er i "off" position (slukket) inden det tilsluttes.

18. Brug forlængerledninger, der egner sig til udendørs brug.

- Efterse forlængerledningen inden brug og udskift den, hvis den er beskadliget. Når værktøjet bruges udendørs, må der kun bruges forlængerledninger som egner sig til udendørs brug, samt er afmærket til udendørs brug.

19. Vær opmærksom.

- Hold godt øje med, hvad du foretager dig. Brug sund fornuft. Værktøjet må ikke betjenes når du er træt, eller under inflydelse of stroffer eller alkohol.

20. Undersøg, om der er beskadigede dele.

- Inden brug, skal værktøjet og hovedledningen kontrolleres for at fastslå om den kan fungere korrekt ifølge der tilsigtede formål. Kontroller de bevægelige deles indstilling, binding, beskadelse of dele, opstilling, samt andre forhold, der kan påværke driften. En skærm eller andre dele, som er beskadiget, skal repareres eller udskiftes af et autoriseret

servicecenter, medmindre andet er angivel i denne brugervejledning. Få defekte kontakter udskiftet af et autoriseret servicecenter. Undlad at bruge værktøjet, hvis det ikke er muligt at tænde og slukke det med kontakten. Forsøg aldrig at udføre reparationen selv.

APVARSEL: Hvis der bruges tilbehør eller eksstroudstyr, eller udføres en opgave med dette var. hæj ud over hvad der er anbefalet i denne brugervejledning, kan det indebære risiko for personskade.

21. Få værktøjet repareret af en kvalificeret person.

- Dette el værktøj opfylder relevantie sikkerhedsregler. Reparationer må kun udføres af kvalificerede personer med originale reservedele, da det ellers kan bringe brugeren i fare.

Ekstra specielle sikkerhedsinstruktioner for bändsave

• Før arbejdet kontrollér, at maskinen er placeret på en jævn overflade med tilstrækkelig stabilitet.
• I tillfælde of et uheld eller maskinfejl, sluk omgående for maskinen og tag strømstikket ud.
• Rapportér fejlen og afmærk maskinen, så andre ikke bruger den fejlbehæftede maskine.
• När bändsavklingen er blokeret på grund af helt usædvanlig fremføringskraft under skæring, sluk for maskinen og tag strømstikket ud. Fjern arbejdsemnet og sørg för, at bändsavklingen kærer frit. Tænd for maskinen og stari igen med ai skære med nedsat fremføringskraft.
• Lad være med at fjerne nogen afskärne dele eller andre dele af arbejdsemnet fra skæreområdet, mens maskinen kører.
• Sørg for tilstrækkelig generel eller lokaliseret belysning.
• Sørg for at operatøren er tilstrækkeligt trænet i brug, justering og drift af maskinen.
• Sluk for maskinen, når du forlader den.

• Tilslut saven til en støvopsamlingsenhed, når der saves i træ. Overvej altid de faktorer, der påvirker udsættelse for støv som fx:

• Arten af materiale, der skal forarbejdes (spånploder frembringer mere støv end træ).

• Ret indstilling af bändsavklingen.
  – Sørg for at den lokale udsugning ligeså vel som hætter, afskærmningsplader og render er korrekt justerede.
• Støvekstraktor med en lufthastighed ikke mindre end 20 m/s.

- Baer altid passende personligt beskytielsesudstyr som fx:

• Høreværn for at reducere risikoen for påført høretab.
• Åndedrætsværn til forebyggelse mod risiko for indånding af skadeligt støv.

• Handsker til håndtering af båndsavens klinge og ujævne materialer.

• Ved lige skæring imod et langsnitanslag, brug skubbestokken.

• Anbring altid styret (langsnitanslaget) på den laveste side af bordet ved skæring, när bordet skråner.
• Ved skæring af runde materialer brug en passende holder for at undgå, at arbejdsemnet drejer.
• Før du starter, kontrollér om båndsavens beskyttelsesskærme er korrekt justerede og fungerer korrekt.

• Arbejdsemne størrelser

• Skær aldrig arbejdsemner kortere end 20 mm.

• Uden ekstra understøtning er maskinen designet til atacceptere maksimale arbejdsemnestørrelser på:
  – Højde 150 mm gange bredde 230 mm gange længde 700 mm
  – Længere arbejdsemner skal understøttes af et passende ekstro bord.

• Hold andre personer på afstand af arbejdsområdet. Tillad ikke børn, besøgende eller dyr at komme tæt på arbejdsområdet eller at røre ved værktøjet eller hovedkablet.

• Brug det korrekte værktøj. Den tilsigtede anvendelse er beskrevet i denne betjeningsvejledning. Tving ikke værktøjet. Det vil klare opgaven bedre og mere sikkert med den ydelse, som del er beregnet til.
• Denne maskine er ikke designet til seriel- eller transportbändsproduktion.
• Hold hele tiden en god fodstilling og balance.
• Bær altid sikkerhedsbriller. Brug en ansigts- eller støvmaskine, hvis arbejdsopgaverne danner støv eller flyvende partikler. Hvis disse partikler kan være iemmelig varme, bær også ei varmebestandigt forklæde. Bær altid høreværm og en sikkerhedshjelm.
• Vælg den korrekte båndsavklinge til de forskellige typer hastighedsindstilinger og det materiale, der skal skæres.
  • Overhold den maksimale hastighed, der er angivet på bändsovklingens emballage.
• Anvend ikke bändsavklinger, som ikke er i overensstemmelse med de dimensioner, der er angivet i de tekniske data.
• Brug ikke revnede eller beskadigede bøndsavklinger.
• Ved udførelse af smigskæringer, kontrollér at langsnitanslaget er fastgjort på den laveste side af bordet.
• Opbevar skubbestokken på dens plads, när den ikke anvendes.
• Undlad at række for langt. Hold hele tiden en god fodstilling og balance.
• Rengør aldrig maskinen, när bändsaven er i bevægelse.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på eller mindre.

Restrisici

De følgende risici er uløseligt forbundet med brugen af disse save:

• Skader som følge af berøring af roterende dele
• Skader som følge af savklingens afbræk

Disse risici er mest tydelige:

• Inden for driftsområdet
• Inden for området med de roterende maskindele
  På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås.
  Disse omfatter:
  • Hørenedsættelse.
• Risiko for ulykker på grund af udækkede dele ved den roterende skæreskive.
• Risiko for skade ved udskiftning af klingen.
• Risiko for at klemme fingre ved åbning af beskyttelsesskærme.
• Helbredsmæssige skader på grund af indånding af støv, der udvikles ved savning i træ, specielt eg og bøg.
  De følgende faktorer påvirker frembringelse af støj:
  • Det materiale der skal skaeres
  • Understøtning af materialet
• Savens bøjningsspænding
  • Båndsavklingetypen
  • Fremföringskraften
• Korrekt indstilling og regelmæssig vedligeholdelse af beskyttelsesskærmene.
• Regelmæssig vedligeholdelse af remskiver og smøresystemel.

Elektrisk sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DLWALT's serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske data). Den minimale lederstørrelse er

1,5 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

Pakkens indhold

Pakken indeholder:

1 Delvist samlet maskine
1 Bord
1 Langsnitanslag
1 Topnøgle (10–13 mm)

1 Æske indeholdende:

1 Bordindsats
2 Klinge styreblokke 45°
2 Klinge styreblokke 90°
3 Franske bolte M8 x 60
4 Sekskantmøtrikker M8
9 Spændeskiver D8
2 Spændeskiver D6
1 Sekskantbolt M8 x 60
4 Sekskantbolte M8 x 20
2 Sekskantbolte M6 x 65
2 Greb
2 Holdeanordninger til anslag
1 Sekskantnøgle 2,5 mm
1 Sekskantnøgle 6 mm
1 Betjeningsvejledning

- Kontrollér for eventuelle skader på værkiøjet, dele og tilbehør, der kan være opstået under transport.

- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Følgende piktogrammer er vist på værktøjet:

Tag stikket til værktøjet ud, når det ikke er i brug, før udskiftning af nogen værktøjsdele, tilbehør ellerekstraudstyr før servicearbejder.

Kontrollér klingens rotationsretning. Anbring ikke dine hænder inden for dette område

Bærepunkt.

Datokodeposition

Datokoden, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2019 XX XX

Produktionsår

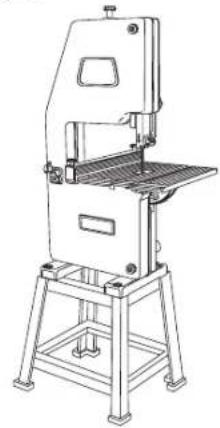

Beskrivelse (Fig. A–C)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre motenale- eller personskade.

1 Tænd/sluk-kontakt
2 Sikkerhedsnøgle
3 Klingens beskyttelsesskærm
4 Bordindsats
5 Hængslet dæksel
6 Klingens spændingsindstiller
7 Klingens centreringsindstiller
8 Dackslets retentionsbolte
9 Låsegreb til bordhældning
10 Anslag
11 Højdeindstiller for klingens beskyttelsesskærm
12 ∅verste klinges beskyttelsesskærm/styreenhed

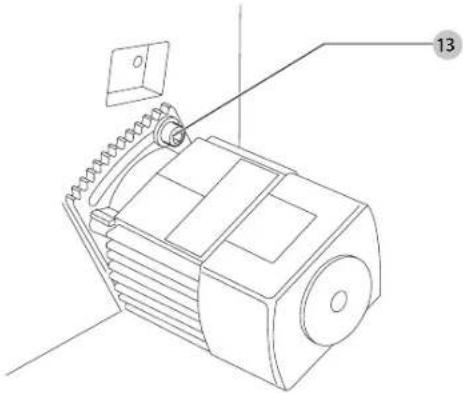

13 Motorens placeringsbolt

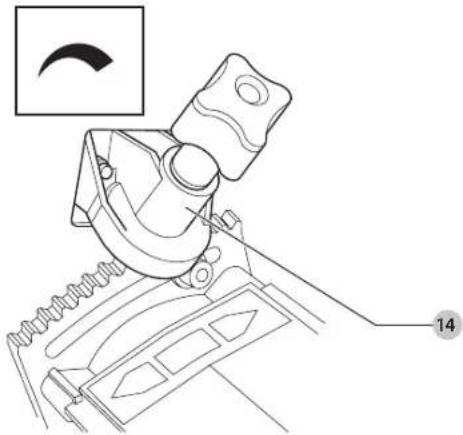

14 Klingens hastighedsindstiller (DW739)

15 Bord

16 Monteringshuller

17 Skubbestok pladser

Fig. B

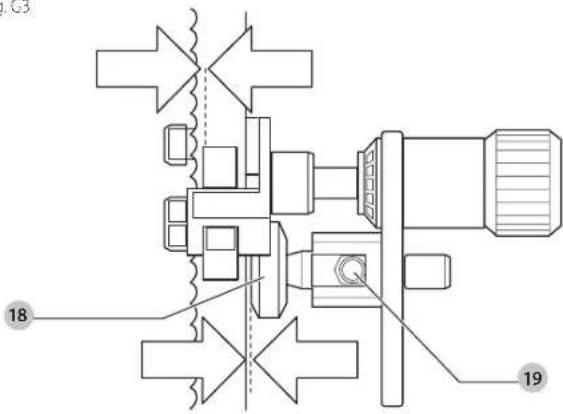

18 Bagerste klinges støtteleje

19 Låsestopskrue for 18

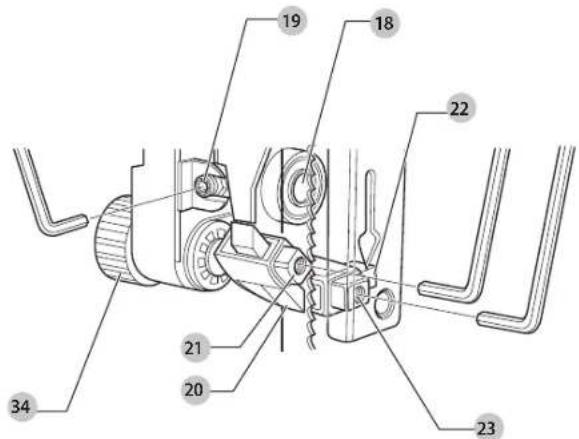

20 Klingens styreblokke 45°

21 Låsestopskrue for 20

22 Klingens styreblokke 90°

23 Låsestopskrue for 22

25 Geringsanslag
26 Skærelængdemåler

Tilsigtet Brug

Din DW738 / DW739 båndsav er designet til professionelle værktøjsopgaver. Den udfører lige, kontur, gerings- og smignit i et bredt udvalg af materialer som fx træ, plastik, jernholdige og ikke jernholdige metaller og læder.

Den nominelle bändlængde er 2095 mm og en bredde mellem 3 og 16 mm.

ARKARSEL: Anvend ikke moskinen til andre formål end de beskrevne.

MÄ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse bändsave er professionelle værktøjsmaskiner.

LAD IKKE barn komme i kontakt med værktøjet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktøj.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller faerdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet de byrdde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position. Ublsigret start kan mediøre kvæstelser.

Maskinen er helt samlet med undtagelse af bordet og langsnitanslagget.

Installering af maskinen (Fig. A)

For at sikre sikker drift, skal maskinen altid fastgåres til arbejdsbænken eller til jorden. Brug diameter 8 mm bolte med 100 mm længde.

1. Markér positionen for de fire monteringshuller 16, der findes på maskinens fundament på arbeidsbænken.
2. Anbring maskinen på arbejdsbænken og indsæt de foreslåede bolte gennem monteringshullerne i arbejdsbænken.

Montering af bordet (Fig. A, D1–D6)

1. Drej låsegrebet (9 i Fig. A) for bordhældning mod uret ca. en halv omgang for at udløse hældningssegmenterne (28 i Fig. D2).
2. Swing tilslutningspladen 27 tilbage, som dækker klingens kærv i bordet (Fig. D1).
3. Anbring bordet på segmenterne 28 med klingens kæry pegende imod maskinens forende (Fig. D2).
4. Før omhyggeligt bordet langs med savklingen og opret hullerne i bordet med hullerne i segmenterne.
5. Indsæt en sekskantbolt M8 x 20 29 sammen med spændeskiven i de to forreste huller og fastgør dem så stramt, som det kan gøres med hånden (Fig. D3).
6. Vip bordet til en vinkel på 45°.
7. Indsæt en sekskantbolt M8 x 20 29 sammen med spændeskive i de to bagerste huller (Fig. D4).
8. Spænd alle fire bolte ved hjælp af en topnøgle.
9. Tryk bordindsatsen 4 på plads (Fig. D5).
10. Swing tilslutningspladen 27 tilbage på plads (Fig. D1).
11. Løft klingens beskyttelsesskærm 3 helt op ved at dreje på højdeindstilleren 11 med uret (Fig. A).
12. Brug en indstillet flirkant til at kontrollere, at bordet har den rette vinkel i forhold til savklingen, når den står i den horisontale position. Hvis justering er nødvendig, løsn bordhældningens låsegreb og justér stopskruen 30 efter behov (Fig. D6).

Montering af båndsavens klinge (Fig. A, B, D1, D5, E1–E4)

APMARSEL: Tænderne på en ny klinge er meget skarpe og kan være forlige.

1. Skru de to dækselretentionsbolte 8 af med topnøglen for at åbne den hængslede lem (Fig. A).
2. Sving tilslutnings pladen 27 tilbage, dækker klingens kærv i bordet (Fig. D1).
3. Fjern bordindsatsen 4.
4. Før klingen gennem klingens kærv i bordet. Sørg for at tænderne peger imod maskinens forende og nedad i arbejdsområdet (Fig. E2)
5. Indsæt omhyggeligt klingen i klingens beskyttelsesskærmkærv 31, mens den drejes 90° (Fig. E3, E4)
6. Anbring klingen mellem styreblokkene 20 og 22.
7. Flyt klingen rundt om båndhjulene 32 og 33 (Fig. E2) Sænk om nødvendigt det øverste båndhjul ved at dreje klingens spændingsindstiller 6 (Fig. E2) mod uret.
8. Montér bordindsatsen 4 (Fig. D5).
9. Swing tilslutningspladen 27 tilbage på plads (Fig. D1).
10. Justér klingens spænding, styreblokkene og støttelejeme som beskrevet nedenfor.

ADVARSEL: Vær opmarksom på, at bändsavklingen kun kan udskiftes på den beskrevne indset aldrig andre bändsavklingediametre end dem, der er angivet under Tekniske data.

Justering af klingens spænding (Fig. F1)

Den korrekte spænding afhænger af bredden på den anvendte klinge. Se tabellen på maskinen.

Justér klingens spænding ved hjælp af klingens spændingsindstiller 6, indtil skalaen angiver den spænding, der svarer til klingens bredde.

Justering af klingens position (Fig. A, F2, F3)

Klingen skal være centreret på kanten af båndhjulene.

1. Äon det hængslede dæksel som beskrevet ovenfor.
2. Mens du drejer det øverste båndhjul med den ene hånd, skal du dreje let på klingens centreringsindstiller 7 med den anden (Fig. A, F3).

Justering af klingens styreblokke og bagerste støttelejer (Fig. B, G1–G3)

Under savdrift er klingen udsat for frontale og laterale kræfter. De bagerste støttelejer 18 er placeret 0,5 mm bag ved klingen for at styre klingens front-til-bagud bevægelse. De 45° og 90° styreblokke er placeret 0,1 mm fra klingen for at styre den laterale klingeposition.

1. Fjern bordindsatsen og vip bordet 45°.
2. Slæk stopskruerne 19 og anbring de bagerste støttelejer 18 på afstand af klingen (Fig. G1).
3. Justér roulettematrikken 34 til at anbringe klingens styreblokke lige bag ved klingens tænder (Fig. G1).
4. Anbring de bagerste støttelejer 18 0,5 mm bag ved klingen og spænd stopskruerne 19 (Fig. G1).

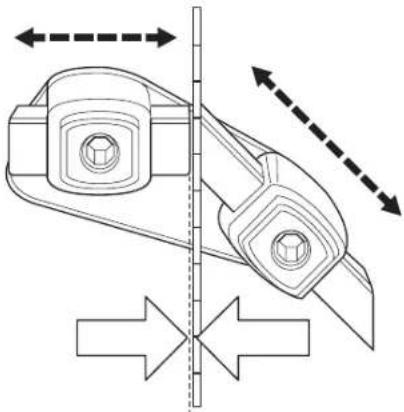

5. Slæk stopskruerne 21 og 23 og indsæt klingens styreblokke 20 og 22 i holderne (Fig. G1).
6. Indstil styreblokkene til en afstand af ca. 0,1 mm fra klingen.
7. Spænd stopskruerne 21 og 23 (Fig. G1).

Ændring af hastighed

DW738 (Fig. H1–H3)

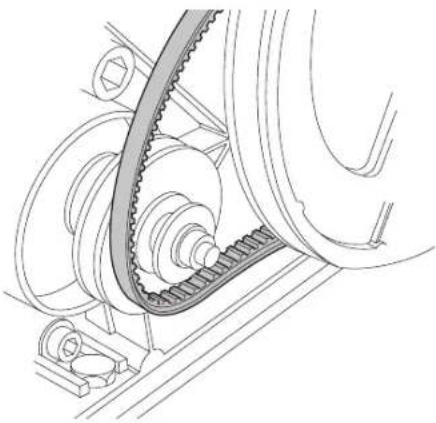

Din DW738 båndsav har to hastigheder. Den lave hastighed opnås med drevbæltet på den lille drevskive 35 (Fig. H2). Den højte hastighed opnås med drevbæltet på den store drevskive 36 (Fig. H2). For nominelle hastigheder, se de tekniske data.

1. Slæk motorens placeringsbolt 13 og flyt motoren for at løsne drevbæltet (Fig. H1).

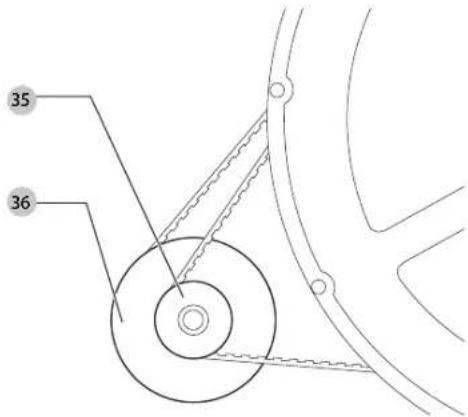

2. Slæk drevbæltet fra hjulets remskive og dernæst fra drevskive 35 eller 36 (Fig. H2, H3).
3. Geninstaller drevbæltet på hjulets remskive og dernæst den ønskede drevskive 35 eller 36.
4. Anbring igen motoren for at opnå den korrekte drevbæltespænding og fastgår motorens positioneringsbolt 13 (Fig. H1).

DW739 (Fig. A, I)

Hastigheden for din DW739 båndsav er meget variabel over et bredt område (se de tekniske data).

Drej med motoren kørende klingens hastighedsindstiller 14 for at opnå den ønskede hastighed (Fig. I).

ADVARSEL: Tving ikke hastighedsindstilleren ud over dets avidde.

Montering og justering af langsnitanslagget (Fig. A, J1–J5)

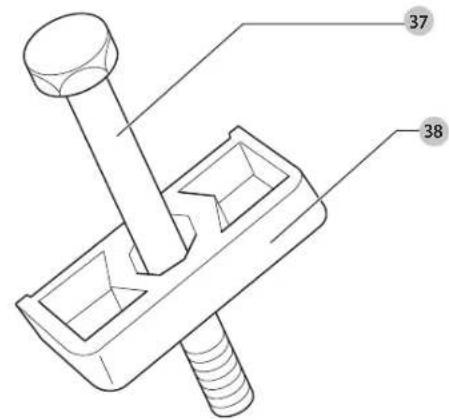

1. Montér en holdecanordning til anslag (38 i Fig. J1) på hver ende af anslagget (j i Fig. A) ved hjælp af M6 x 65 boltene (37 i Fig. J1) som vist (Fig. J1, J2).
2. Sæt en D6 spændeskive på hver af boltene og skru plastikgrebene 39 på boltene (Fig. J3).

3. Skub anslagget på bordet som vist (Fig. J4). Sørg for at den V-formede åsken 40 kommer til at sidde fast i bordrillen (Fig. J5).

4. Du indstiller anslagget ved at slække grebene 39 og skubbe anslagget ind i den ønskede position ved hjælp af skalaen på bordet (Fig. J3).

5. Fastgør anslagget i positionen ved først at stramme det forreste greb og derefter del bagerste. Dette sikrer, at anslagget rettes ind efter klingen.

Sortimentet af tilgængelige båndsavklinger (anbefalede klinger)

(total længde 2095 mm)

Klinge type Tandafstand (40) Bredde (40) Brug
DT8480QZ 4,2 3,0 Trae – levsavsklinge
DT8481QZ 4,2 12,0 Trae – generelt formå
DT8482QZ 6,4 16,0 Trae – tykke snit
DT8483QZ 3,2 6,0 Trae – kontursnit
DT8484QZ 1,8 6,0	Metal – ikke jemholdigt – tyndt materiale
DT8485QZ 3,2 12	Metal – ikke jemholdigt – tykt materiale

DT8486Z0 3,2 10,0 Træ - laminatplader og laminater

BETJENING

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet, bydryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udlaserkontakten er i OFF-position. Utilsigret start kan medføre kvæstelser.

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. Brug ikke magt til skærehandlingen. Lad motorenopnå fuld hastighed før start på skæring.

• Vælg en passende savklinge.
- Kør aldrig med maskinen uden korrekt placerede beskyttelsesskærme.
- Overspænd ikke klingen.

Kontrollér at maskinen er placeret, så den passer til din ergonomi med hensyn til bordhøjde og stabilitet. Maskinstodet skal udvælges, så brugeren har et godt overblik og har tilstrækkelig plads omkring maskinen til bearbejdning af arbejdsemner uden begrænsninger.

Til reduktion af vibrationseffekter sørg for at den omgivende temperatur ikke er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets størrelse passer til denne maskine.

Drej grebet 11 for at justere højden korrekt på beskyttelsesskærmen.

Sådan tændes og slukkes (Fig. E1)

Af sikkerhedsmæssige årsager virker tænd/slukkontakten 1 kun, når sikkerhedsnøglen 2 er indsat. Den har også en udløserfunktion ved manglende strøm: hvis strømmen af en eller anden grund skulle blive aforudt, skal kontakten forsætligt genaktiveres.

Ved start

· 1 = TIL

Værktøjet arbejder nu I fortsat drift.

· 0 = FRA

Af sikkerhedsmaessige årsager er det hængslede dæksel udstyret med en elektrisk sikkerhedsafbryder. Luk og lås venligst omhyggeligt dækslet, fordi motoren ellers ikke vil køre.

Grundlæggende savsnit

Anbring altid klingens beskyttelsesskærm ca. 10 mm over arbejdsemnets overflade.

Langsnitning (Fig. K)

1. Installér langsnitanslagget som beskrevet ovenfor.
2. Indstil langsnitanslagget til den ønskede skærebredde ved hjælp af skalaen.
3. Før langsomt arbejdsemnet ind i klingen, idet du holder det presset mod bordet og imod anslagget. Lad tænderne skære og tving ikke arbejdsemnet gennem klingen. Klingens hastighed skal holdes konstant.

ADVARSEL: Anvend altid en skubbestok. Sluk altid forværktøjet, när arbejdet er udført, og innen stikket tages ud.

Smigsnit (Fig. L)

1. Indstil bordet til den ønskede vinkel.
2. Ved udførelse af smigskæringer, kontroller at langsnitanslaget er fastgjort på den laveste side af bordet.
3. Fortsæt som for langsnitning.

Frihåndssnit

Frihåndssnit udføres uden hjælp af et anslag.

ADVARSEL:

Forsog ikke at skære kurverne mindre, end klingen tillader.

- Tilslut, hver gang det er muligt, en støvopsamlingsenhed, der er designet i henhold til de relevante regulativer med hensyn til støvemission.

VEDLIGEHOLDELSE

Dit DEWALT elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADV ARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og det byrdrye det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udleserkontakten er i OFF-position. Unsligiet start kan medløre kvæstelser.

A. KARSEL: Ivis savklingen er slidt, skal den udskiftes med en ny eller en sieben klinge.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler og snavs i og omkring luftaltrækkes. Bær godkendie beskyttelsesbriller og godkendi støvmaske ved udførelse af denne procedure.

ADYARSEL: Brug aldrig opløsningsmidier eller andre kraftige kemikalier til at rengøre værktøjet ikke-metallike dele. Disse kemikalier kan svække de materioler, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lød aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

ADVARSEL: For at mindske risikoen for kvæstelser skol bordoverfloden rengères regelmæssigt.

ADVARSEL: For at mindske risikoen for kvæstelser skol støvopsamlingssystemet regelmæssigt.

Før brug kontrollér omhyggeligt de indstillelige øverste og nederste klingeblokke, den bevægelige dør lige såvel som støvopsamlingsrøret for at fastslå, at maskinen vil køre korrekt. Sørg for at skår, støv eller partikler fra arbejdsemnet ikke kan føre til blokering af en af funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem båndsavklingen og den nederste klingeblok, frakobl maskinen fra strømforsyningen og føig de instruktioner, der findes i afsnittet Montering af båndsavens klinge. Fjern de fastklemte dele og genmontér savklingen.

Hold motorens ventilationshuller rene og rengår med jævne mellemrum huset med en ren klud.

Støvudsugning

ADVARSEL: Tilslut, hver gang det er muligt, en stavopsamlingsenhed, der er designet i merhold til de relevante regulativer med hensyn til stavemission.

Tilslut en støvopsamlingsenhed, der er designet i henhold til de relevante regulativer. Lufthastigheden på eksiernt tilslultede systemer skal være 20m/s +/ 2m/s. Hastigheden skal måles i tilslutningsrøret på tilslutningspunktet, med tilsluttet værktøj, men ikke i drift.

Transport

Slå altid strømmen fra inden maskinen transporteres. Transportér maskinen ved bærepunkterne. Transportér altid maskinen med beskyttelsesskærmen helt nede læt ved bordet. Bær aldrig maskinen ved at holde i beskyttelsesskærmen.

Valgfrit tilbehør

ADYARSEL: Da andet tilbehør end det, som stilles til rådighed af DrWAI T, ikke er afprøvet av dette produkt, kan del være fortigt at bruge sådani tilbehør med dette værktej. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales of DrWAI T.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Overensstemmelseserklæring med EU

Maskineridirektiv

D-65510 Idstein, Tyskland

20.02.2019

1. Hold arbeidsområdet ryddig.

1. Press ikke verktöyet.

• Ha godt fotfeste og stå støtt hele tiden.

Slike risikoer er mest tydelig:

RSEL: Tennene på et nytt blad er meget skarpe og kan være farlige.

1. Äpne det henglede deksel som beskrevet ovenfor.

2. Mens du dreier det øvre båndhjulet med en hånd, drei bladsentreringsregulatoren 7 litt med den andre (Fig. A, F3).

ADVARSEL: ikke berør bladet, men roter det øvre bändhjulet med fingeren på en av hjuleikene.
