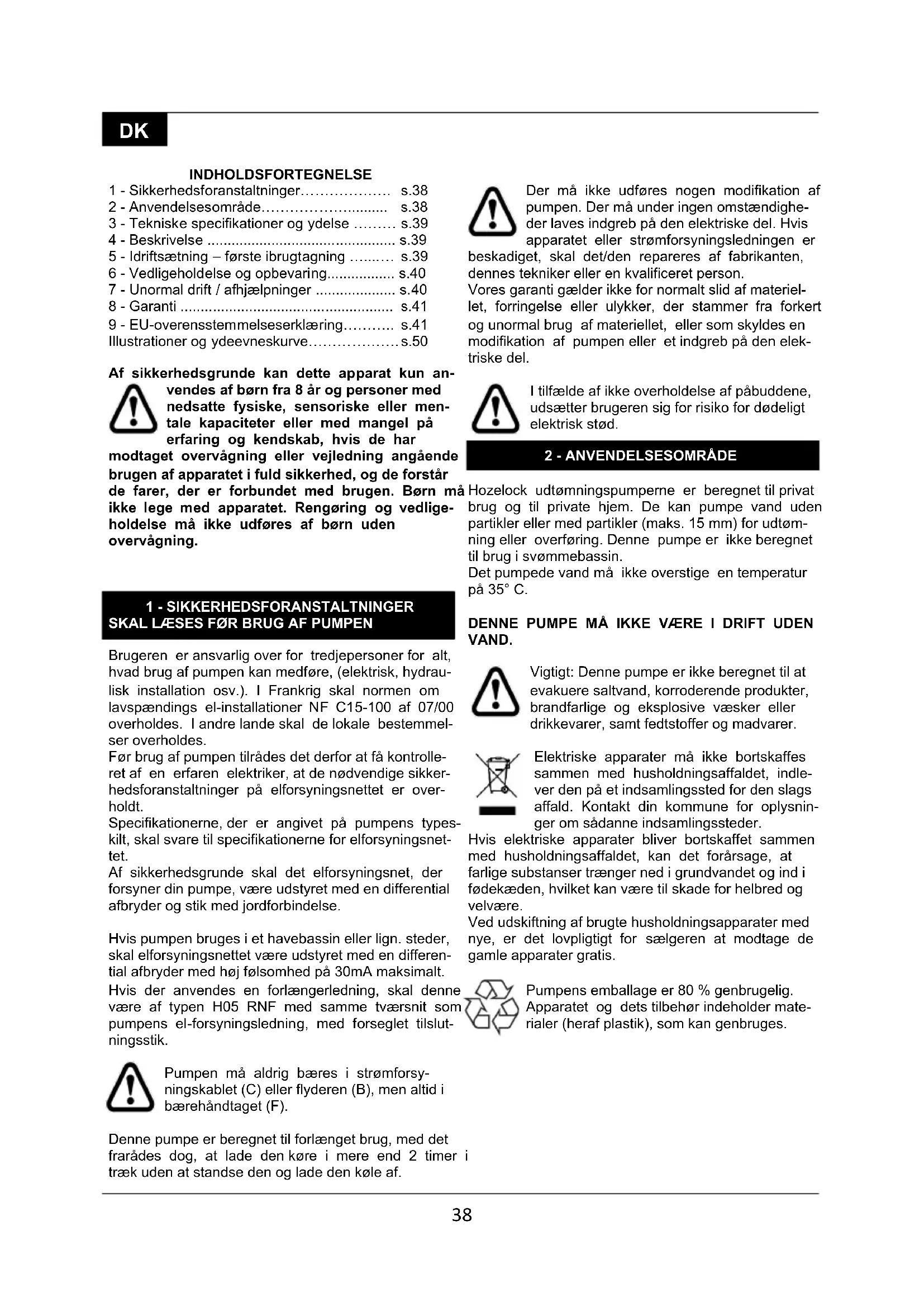

BRUGSANVISNING Flowmax 10200 7604 HOZELOCK

2- Et fremmedlegeme har blokkert

3 - Tekniske specifikationer og ydelse ……… s.39

4 - Beskrivelse ............................................... s.39

5 - Idriftsætning – første ibrugtagning …....… s.39

Illustrationer og ydeevneskurve………………. s.50 Af sikkerhedsgrunde kan dette apparat kun an- vendes af børn fra 8 år og personer med nedsatte fysiske, sensoriske eller men- tale kapaciteter eller med mangel på erfaring og kendskab, hvis de har modtaget overvågning eller vejledning angående brugen af apparatet i fuld sikkerhed, og de forstår de farer, der er forbundet med brugen. Børn må ikke lege med apparatet. Rengøring og vedlige- holdelse må ikke udføres af børn uden overvågning.

SKAL LÆSES FØR BRUG AF PUMPEN Brugeren er ansvarlig over for tredjepersoner for alt, hvad brug af pumpen kan medføre, (elektrisk, hydrau- lisk installation osv.). I Frankrig skal normen om lavspændings el-installationer NF C15-100 af 07/00 overholdes. I andre lande skal de lokale bestemmel- ser overholdes. Før brug af pumpen tilrådes det derfor at få kontrolle- ret af en erfaren elektriker, at de nødvendige sikker- hedsforanstaltninger på elforsyningsnettet er over- holdt. Specifikationerne, der er angivet på pumpens types- kilt, skal svare til specifikationerne for elforsyningsnet- tet. Af sikkerhedsgrunde skal det elforsyningsnet, der forsyner din pumpe, være udstyret med en differential afbryder og stik med jordforbindelse. Hvis pumpen bruges i et havebassin eller lign. steder, skal elforsyningsnettet være udstyret med en differen- tial afbryder med høj følsomhed på 30mA maksimalt. Hvis der anvendes en forlængerledning, skal denne være af typen H05 RNF med samme tværsnit som pumpens el-forsyningsledning, med forseglet tilslut- ningsstik. Pumpen må aldrig bæres i strømforsy- ningskablet (C) eller flyderen (B), men altid i bærehåndtaget (F). Denne pumpe er beregnet til forlænget brug, med det frarådes dog, at lade den køre i mere end 2 timer i træk uden at standse den og lade den køle af. Der må ikke udføres nogen modifikation af pumpen. Der må under ingen omstændighe- der laves indgreb på den elektriske del. Hvis apparatet eller strømforsyningsledningen er beskadiget, skal det/den repareres af fabrikanten, dennes tekniker eller en kvalificeret person. Vores garanti gælder ikke for normalt slid af materiel- let, forringelse eller ulykker, der stammer fra forkert og unormal brug af materiellet, eller som skyldes en modifikation af pumpen eller et indgreb på den elek- triske del. I tilfælde af ikke overholdelse af påbuddene, udsætter brugeren sig for risiko for dødeligt elektrisk stød.

2 - ANVENDELSESOMRÅDE

Hozelock udtømningspumperne er beregnet til privat brug og til private hjem. De kan pumpe vand uden partikler eller med partikler (maks. 15 mm) for udtøm- ning eller overføring. Denne pumpe er ikke beregnet til brug i svømmebassin. Det pumpede vand må ikke overstige en temperatur på 35° C. DENNE PUMPE MÅ IKKE VÆRE I DRIFT UDEN VAND. Vigtigt: Denne pumpe er ikke beregnet til at evakuere saltvand, korroderende produkter, brandfarlige og eksplosive væsker eller drikkevarer, samt fedtstoffer og madvarer. Elektriske apparater må ikke bortskaffes sammen med husholdningsaffaldet, indle- ver den på et indsamlingssted for den slags affald. Kontakt din kommune for oplysnin- ger om sådanne indsamlingssteder. Hvis elektriske apparater bliver bortskaffet sammen med husholdningsaffaldet, kan det forårsage, at farlige substanser trænger ned i grundvandet og ind i fødekæden, hvilket kan være til skade for helbred og velvære. Ved udskiftning af brugte husholdningsapparater med nye, er det lovpligtigt for sælgeren at modtage de gamle apparater gratis. Pumpens emballage er 80 % genbrugelig. Apparatet og dets tilbehør indeholder mate- rialer (heraf plastik), som kan genbruges.39

A - Selve pumpen B - Justerbar afbryder C - Strømforsyningskabel D - Afbryderholder E - Udløbsåbning (G 1¼") F - Bærehåndtag E - Lige samlestykke med flere trin H - Brugsanvisning I - Omvendelig basedel J - Fastgørelsesskrue til basedel K - Samlestykke til stor volumen L - Kabelholder

5 - IDRIFTSÆTNING – FØRSTE IBRUGTAGNING

- Tilslutning af trykslange: Skru det lige samlestykke med flere trin (G) på udløbsåbningen (E), og husk den medfølgende flade pakning. Den trinvise afgangssamling (G) giver mulighed for (fig.2): - enten påsætning af slange med diameter på 25 mm og 32 mm, - eller påskruning af et 1” hun-vandhane samlestykke og hurtig tilslutning af samlestykker til slanger, - eller brug af en medfølgende tilslutning for stor volumen (K). Skær den ikke-anvendte ende af samlestykket (fig.2). - Justering af afbryder (fig.3): Afbryderen (B) kan flyttes lodret i sin holder (D), og sættes i én af de 2 følgende zoner: - Manuel (3.1): Pumpen kan aktiveres og deaktiveres uafbrudt, når afbryderen er i denne zone. Pumpen er ikke beregnet til kontinuerlig brug i længere tid eller til tørdrift. Hvis ikke, risike- rer pumpen at blive overophedet, og det kan medføre, at brugeren bliver forbrændt. Lad den ikke være uden overvågning.

- Automatisk(3.2): I hele denne zone er det muligt at justere vandhøjden, ud fra hvilken pumpen vil gå i gang. Når vandniveauet er højere end afbryderens højde, går pumpen i gang; den standser, når vandni- veauet er under afbryderens højde. - Montering: Alt efter arten af det opsugede vand, kan den omven- delige basedel (I) placeres i position for vand med partikler (fig. 4.1) eller i position for vand uden par- tikler (fig.4.2). For at gøre dette løsnes de 2 skruer (J) ved brug af et passende værktøj, derefter placeres basedelen i den ønskede position (denne er ligeledes angivet på selve basedelen), og den fastgøres igen med de 2 skruer. Sænk om nødvendigt pumpen ved brug af en line fastgjort til bærehåndtaget (aldrig til strømforsyning- sledningen), og placer den i området, der skal udtømmes. - Idriftsætning: Kontroller, at der ikke er noget, der generer vandets løb gennem pumpen (for eksempel et knæk på en slange). Tilkobl pumpen til strømforsyningsnettet, efter at du har sikret, at sikkerhedsforanstaltningerne er blevet overholdt. Hvis afbryderen er i zonen ”Automatisk”, starter pum- pen automatisk, når vandniveauet er opnået (vandniveau højere end afbryderens højde), og stand- ser, når vandniveauet er tilstrækkeligt lavt (niveau under afbryderens højde), ifølge de tidligere udførte indstillinger (fig.3). Hvis afbryderen er i zonen ”Manuel”, er det brugeren, der selv styrer pumpens stop og start. Spædningshøjden afhænger af positionen af den omvendelige basedel. I position ”Rent vand” kan denne højde sænkes takket være tilstedeværelsen af kontraventilen. Det er så tilstrækkeligt af fylde pum- pen gennem udtømningsslangen (med pumpen slukket), eller at sætte den i gang en gang for at udføre spædning med 5 mm resterende vand.

Flowmax 10200 Elektriske data 220-240V~ - 50Hz - 550 W (max.) Maks. mængde 10200 l/t Maks. tryk 0,7 bar (min.) Maks. manometrisk løftehøjde 7 m (min.) Maks. neddypningsdybde 7 m Strømforsyningskabel H05 RNF - 10 m min. Beskyttelsesniveau IPX8

3 - TEKNISKE SPECIFIKATIONER OG YDELSER

Se ydelseskurverne (side 51) Disse værdier kan variere med ±10%.40

Før ethvert indgreb på pumpen skal denne frakobles. Ved tilstopning skal den omvendelige basedel (I, fig.4) skrues af for at få adgang til indsugningskammeret, og dette rengøres i rent vand, og delene samles igen. I position for vand med partikler, skal det ligeledes kontrolleres, at der ikke er noget, der tilstopper udtømningsslangen. Pumpen skal holdes frostfrit. Problemer Årsager Afhjælpninger a- Pumpen starter ikke.

1- Vandniveauet har ikke nået ni-

at justere niveauet for pumpens igangsæ- tning.2- Kontroller, at stikproppen er godt indsat i stikket. Kontroller de elektriske afbrydere og tilslutninger udvendigt på pum- pen. Kontroller kablernes tilstand.3- Frakobl pumpen, afmonter den omvendelige basedel og rengør indsugningskammeret. b- Pumpen kører, men gen- nemstrømningen er nul eller meget lille

3- Der er opstået en luftlomme:- På

grund flyderens indstilling er stop- niveauet for lavt, og pumpen har derfor indsuget luft.- Ved neddyp- ning af apparatet.

1- Frakobl pumpen, afmonter den omvende-

lige basedel og rengør indsugningskamme- ret.

er over turbineniveauet. - Åbn afgangsrøret (eller fjern alle elemen- ter, der blokerer luftudgangen), og neddyp pumpen, idet den hældes til siden og rystes. - Kontroller, om vandniveauet er tilstrækkelig til at spæde indsugningen. c- Pumpen stand- ser under driften (den termiske afbryder har standset pumpen som følge af ophedning).

1- Strømforsyningen er ikke i hen-

hold til pumpemotorens data.

2- Et fremmedlegeme har blokeret

den hydrauliske installation.

3- Pumpen har arbejdet med for

4- Pumpen har kørt i tørdrift.

5 - Pumpen har været i drift for lang

tid uden afbrydelse. Frakobl pumpen, fjern årsagen til ophednin- gen, afvent at pumpen køler af, og tilkobl den igen.

Udvidelse af kontraktlig garanti Vi garanterer for vores produkter i en periode, der er angivet på produktet, at regne fra købsdatoen (2 års obligatorisk kontraktlig garanti + udvidelse af vores kontraktlige garanti). Ved mangel på bevis for købsdatoen af produkterne, gives den korte garanti at regne fra produktets fremstillingsdato (vises på produktet). Udelukkelse af kontraktlig garanti Den kontraktlige garanti gælder ikke i følgende tilfælde: - Dele der undergår normalt slid: samlinger, meka- niske beklædninger, - Produkter, hvis brug ikke er i overensstemmelse med de tekniske anbefalinger, - Produkter, som er blevet misbrugt, - Produkter, der ikke er blevet jævnligt vedligeholdt, - Forringelse af produktet (slag, fald, knusning osv.) der stammer fra forsømmelighed, ikke korrekt ve- dligeholdelse, forkert brug eller unormal brug af pro- duktet, - Udskiftning af en komponent, som følge af tab kom- ponenten. Garantiens funktionsmåde Vi beder dig om at opbevare købsbeviset (en læselig faktura eller en kassebon), som du bliver bedt om at fremvise i tilfælde af aktivering af den kontraktlige garanti. Et produkt under garantien, der er blevet repareret eller erstattet, er under garanti i den resterende ga- rantiperiode og under de oprindelige betingelser for den kontraktlige garanti, der blev givet ved købet. Ethvert produkt, der returneres, er HOXELOCK- EXEL’s ejendom, når det er blevet erstattet af et nyt produkt. Den kontraktlige garanti, hvis betingelser nævnes herunder, kan ikke have prioritet over den lovpligtige garanti.

Jeg undertegnede Philippe MAREY – Kvalitetsans- varlig - attesterer hermed, at produktet Type: Vandingspumpe Mærke: HOZELOCK Model: Flowmax 10200 Ref: 7604 1240 Er blevet udviklet, designet og fremstillet i ove- rensstemmelse med alle de væsentligste krav i føl- gende direktiver: - LDV direktivet 2014/35/EU - EMC direktivet 2014/30/EU - ROHS direktivet 2011/65/EU Villefranche, den 21/12/201742 FIN SISÄLLYSLUETTELO
