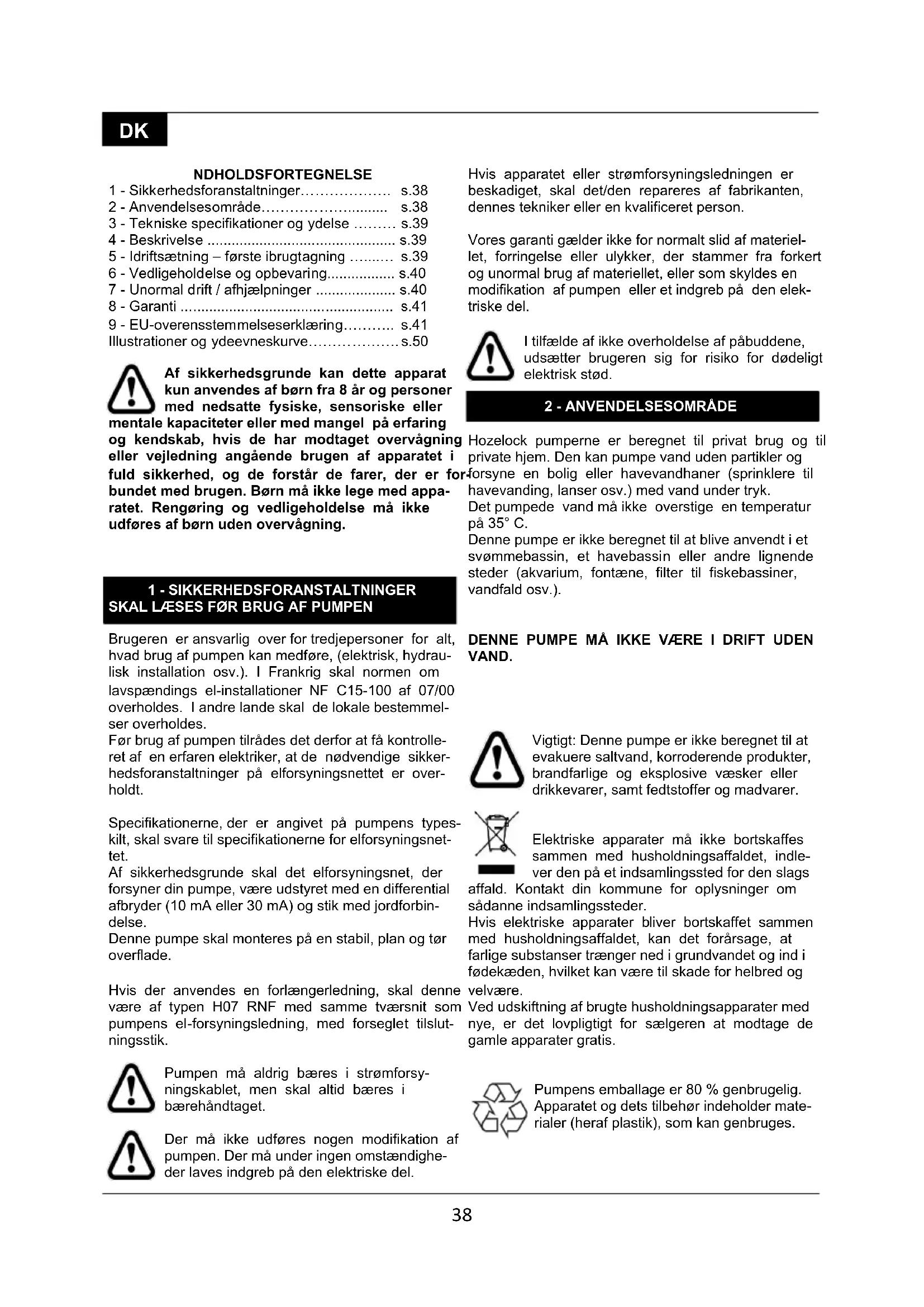

BRUGSANVISNING Jet 3500/20 Automatic 7610 HOZELOCK

2- Et fremmedlegeme har blokkert

3 - Tekniske specifikationer og ydelse ……… s.39

4 - Beskrivelse ............................................... s.39

5 - Idriftsætning – første ibrugtagning …....… s.39

Illustrationer og ydeevneskurve………………. s.50 Af sikkerhedsgrunde kan dette apparat kun anvendes af børn fra 8 år og personer med nedsatte fysiske, sensoriske eller mentale kapaciteter eller med mangel på erfaring og kendskab, hvis de har modtaget overvågning eller vejledning angående brugen af apparatet i fuld sikkerhed, og de forstår de farer, der er for- bundet med brugen. Børn må ikke lege med appa- ratet. Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.

SKAL LÆSES FØR BRUG AF PUMPEN Brugeren er ansvarlig over for tredjepersoner for alt, hvad brug af pumpen kan medføre, (elektrisk, hydrau- lisk installation osv.). I Frankrig skal normen om lavspændings el-installationer NF C15-100 af 07/00 overholdes. I andre lande skal de lokale bestemmel- ser overholdes. Før brug af pumpen tilrådes det derfor at få kontrolle- ret af en erfaren elektriker, at de nødvendige sikker- hedsforanstaltninger på elforsyningsnettet er over- holdt. Specifikationerne, der er angivet på pumpens types- kilt, skal svare til specifikationerne for elforsyningsnet- tet. Af sikkerhedsgrunde skal det elforsyningsnet, der forsyner din pumpe, være udstyret med en differential afbryder (10 mA eller 30 mA) og stik med jordforbin- delse. Denne pumpe skal monteres på en stabil, plan og tør overflade. Hvis der anvendes en forlængerledning, skal denne være af typen H07 RNF med samme tværsnit som pumpens el-forsyningsledning, med forseglet tilslut- ningsstik. Pumpen må aldrig bæres i strømforsy- ningskablet, men skal altid bæres i bærehåndtaget. Der må ikke udføres nogen modifikation af pumpen. Der må under ingen omstændighe- der laves indgreb på den elektriske del. Hvis apparatet eller strømforsyningsledningen er beskadiget, skal det/den repareres af fabrikanten, dennes tekniker eller en kvalificeret person. Vores garanti gælder ikke for normalt slid af materiel- let, forringelse eller ulykker, der stammer fra forkert og unormal brug af materiellet, eller som skyldes en modifikation af pumpen eller et indgreb på den elek- triske del. I tilfælde af ikke overholdelse af påbuddene, udsætter brugeren sig for risiko for dødeligt elektrisk stød.

2 - ANVENDELSESOMRÅDE

Hozelock pumperne er beregnet til privat brug og til private hjem. Den kan pumpe vand uden partikler og forsyne en bolig eller havevandhaner (sprinklere til havevanding, lanser osv.) med vand under tryk. Det pumpede vand må ikke overstige en temperatur på 35° C. Denne pumpe er ikke beregnet til at blive anvendt i et svømmebassin, et havebassin eller andre lignende steder (akvarium, fontæne, filter til fiskebassiner, vandfald osv.).

Vigtigt: Denne pumpe er ikke beregnet til at evakuere saltvand, korroderende produkter, brandfarlige og eksplosive væsker eller drikkevarer, samt fedtstoffer og madvarer.

Elektriske apparater må ikke bortskaffes sammen med husholdningsaffaldet, indle- ver den på et indsamlingssted for den slags affald. Kontakt din kommune for oplysninger om sådanne indsamlingssteder. Hvis elektriske apparater bliver bortskaffet sammen med husholdningsaffaldet, kan det forårsage, at farlige substanser trænger ned i grundvandet og ind i fødekæden, hvilket kan være til skade for helbred og velvære. Ved udskiftning af brugte husholdningsapparater med nye, er det lovpligtigt for sælgeren at modtage de gamle apparater gratis.

Pumpens emballage er 80 % genbrugelig. Apparatet og dets tilbehør indeholder mate- rialer (heraf plastik), som kan genbruges.39

A - Selve pumpen B - Strømforsyningskabel (stik ifølge landet) C - Bærehåndtag D - Udløbsåbning E - 1ʺ/1¼ʺ han/han-samlestykke F - Møtrik til fastgørelse af samling G - Bøjet samlestykke med flere trin D - Samlestykke til stor volumen I - Påfyldningsprop J- Filter K - Påfyldningsåbning L - Indsugningsåbning M - Udtømningsprop N - Brugsanvisning O - Afbryder P - Nøgle Q - KontraventilR - Filter S - 1ʺ/1ʺ han/han-samlestykke T - Indsugningsslange (7 m) U - Mellemliggende beholder (20 l i alt) V - Trykreguleringsmodul

Tilslutning af slanger: Skru han/han-samlingen (S) på indløbsåbningen (L), derefter indsugningsslangen (R+S+T, fig.3). Skru afgangssamlingen (G) (idet det passes på at placere den flade pakningen korrekt) ved hjælp af den medfølgende møtrik (F). Den trinvise afgangssamling (G) giver mulighed for (fig.4): - enten påsætning af slange med diameter på 25 mm og 32 mm, - eller påskruning af et 1” hun-vandhane samlestykke og hurtig tilslutning af samlestykker til slanger - eller brug af en medfølgende tilslutning for stor volumen (H) Skær den ikke-anvendte ende af samlestykket (fig.4).

- Montering: (fig.6-7) Før installationen og ved hver manipulering af pumpen, skal den altid først frakobles fra strømforsyningen. For at undgå enhver ulykke skal du aldrig sætte fin- gerne i pumpens ind- og udløb. Brug det medfølgende bærehåndtag til at bære eller løfte pumpen. Ved første brug med en regnvandsbeholder, skal du sikre dig, at vandbeholderen er tom og rengjort for alle rester, blade og ansamlet snavs. - Kontroller, at indløbet til indsugningsslangen befin- der sig mindst 150 mm under vandets overflade. Hvis det er nødvendigt kan man holde enden af slangen nede med en mursten. Det anbefales at undgå, at filteret rører bunden af beholderen (min. 30 cm vand oven over bunden) for at undgå at indsuge eventuelt bundfald. Det er af afgørende betydning, at paknin- gerne og alle samlingerne er lufttætte. Indsugningsslangen må ikke være deformeret (knæk, klemning...), da det risikere at påvirke pumpens gode drift. Installationen skal være i overensstemmelse med kravene i relation med pumpens tekniske data. - Skru påfyldningsproppen (I) af ved brug af den medfølgende nøgle (P). Fyld indsugningskammeret med rent vand gennem påfyldningsåbningen (K) (fig.5). Hozelocks vandingspumper bliver automatisk spædet; derfor kan de blive spædet, uden at man behøver at fylde indsugningsslangen med vand. - Tilkobl vandingsslangen på udløbet, idet du passer på at den anden ende af vandingsslangen er åben og at vandet kan løbe ud uden hindring, når pumpen går i gang. - Idriftsætning: - Tilkobl pumpen til passende elektrisk strøm, og tilslut strømmen ved brug af afbryderen (O). - Hver gang der tændes for pumpen, mens indsu- gningsslangen er tom, begynder pumpespædningen. Dette kan tage flere minutter. Under spædningen Jet 3500/20 Automatic Elektriske data 220-240V~ - 50Hz - 800 W (max.) Maks. mængde 3500 l/t Maks. tryk 4 bar (min.) Min/maks. manometrisk løftehøjde 2 m/40 m (-15 % min.) Maks. indsugningshøjde 7 m Strømforsyningskabel H07 RNF - 1,5 m min. Beskyttelsesniveau IPX4

3 - TEKNISKE SPECIFIKATIONER OG YDELSER

Se ydelseskurverne (side 52) Disse værdier kan variere med ±10%.40

indeholder pumpen en blanding af luft og vand, hvilket reducerer mængden kraftigt og laver meget støj. - Når pumpen er spædet og klar til brug, falder støjni- veauet, mængden og trykket bliver maksimeret. Hvis en pakning eller samling mangler, er for stram eller for løs, bliver spædning af pumpen ikke udført. Hvis spædningen af pumpen ikke er udført efter 5 minutter, skal du standse pumpen. Kontroller tilstan- den af pakninger og samlinger, og gentag trinene ovenfor. - Brug: Pumpen starter og stopper automatisk, når udløbet (hane, pistol) åbnes eller lukkes takket være trykregu- leringssystemet (V). Pumpen er ikke beregnet til kontinuerlig brug eller til tørdrift. Må ikke efterlades uden overvågning, og/eller brug en beskyttelse mod tørdrift (Tecnotronic, ekstraudstyr). Pumpen har ligeledes en termisk bes- kyttelse af motoren, som standser sin drift ved ove- rophedning. Hvis disse sikkerhedsanordninger er defekte, risikerer pumpen at blive overophedet, og det kan medføre at brugeren bliver forbrændt.

Før ethvert indgreb på pumpen skal denne frakobles. Pumpen skal holdes frostfri. For henstilling af pumpen, skal slangerne afmonteres, og det resterende vand udtømmes ved at løsne udtømningsskruen (M). Problemer Årsager Afhjælpninger a- Pumpen starter ikke.

stikket. Kontroller de elektriske afbrydere og tilslutninger udvendigt på pumpen. Kontroller kablernes tilstand. b- Pumpen kører, men gen- nemstrømningen er nul eller meget lille

1- Pumpens krop er fuld af luft

2- Afgangsrøret er tilstoppet.

3- Der er indelukket luft i forsy-

ningsslangen er tætte. - Placer indsugningsslangen så retlinet som muligt.- Gentag spædningsproceduren.

1- Strømforsyningen er ikke i hen-

hold til pumpemotorens data.

2- Et fremmedlegeme har blokeret

den hydrauliske installation.

3- Pumpen har arbejdet med for

4- Pumpen har kørt i tørdrift

Frakobl pumpen, fjern årsagen til ophednin- gen, afvent at pumpen køler af, og tilkobl den igen.

Udvidelse af kontraktlig garanti Vi garanterer for vores produkter i en periode, der er angivet på produktet, at regne fra købsdatoen (2 års obligatorisk kontraktlig garanti + udvidelse af vores kontraktlige garanti). Ved mangel på bevis for købsdatoen af produkterne, gives den korte garanti at regne fra produktets fremstillingsdato (vises på produktet). Udelukkelse af kontraktlig garanti Den kontraktlige garanti gælder ikke i følgende tilfælde: - Dele der undergår normalt slid: samlinger, meka- niske beklædninger, - Produkter, hvis brug ikke er i overensstemmelse med de tekniske anbefalinger, - Produkter, som er blevet misbrugt, - Produkter, der ikke er blevet jævnligt vedligeholdt, - Forringelse af produktet (slag, fald, knusning osv.) der stammer fra forsømmelighed, ikke korrekt ve- dligeholdelse, forkert brug eller unormal brug af pro- duktet, - Udskiftning af en komponent, som følge af tab kom- ponenten. Garantiens funktionsmåde Vi beder dig om at opbevare købsbeviset (en læselig faktura eller en kassebon), som du bliver bedt om at fremvise i tilfælde af aktivering af den kontraktlige garanti. Et produkt under garantien, der er blevet repareret eller erstattet, er under garanti i den resterende ga- rantiperiode og under de oprindelige betingelser for den kontraktlige garanti, der blev givet ved købet. Ethvert produkt, der returneres, er HOXELOCK- EXEL’s ejendom, når det er blevet erstattet af et nyt produkt. Den kontraktlige garanti, hvis betingelser nævnes herunder, kan ikke have prioritet over den lovpligtige garanti.

Jeg undertegnede Philippe MAREY – Kvalitetsans- varlig - attesterer hermed, at produktet Type: Vandingspumpe Mærke: HOZELOCK Model: Jet 3500/20 Automatic Ref: 7610 1240 Er blevet udviklet, designet og fremstillet i ove- rensstemmelse med alle de væsentligste krav i føl- gende direktiver: - LDV direktivet 2014/35/EU - EMC direktivet 2014/30/EU - ROHS direktivet 2011/65/EU Villefranche, den 21/12/2017 DK42
