BRUKSANVISNING Jet 3500/20 Automatic 7610 HOZELOCK

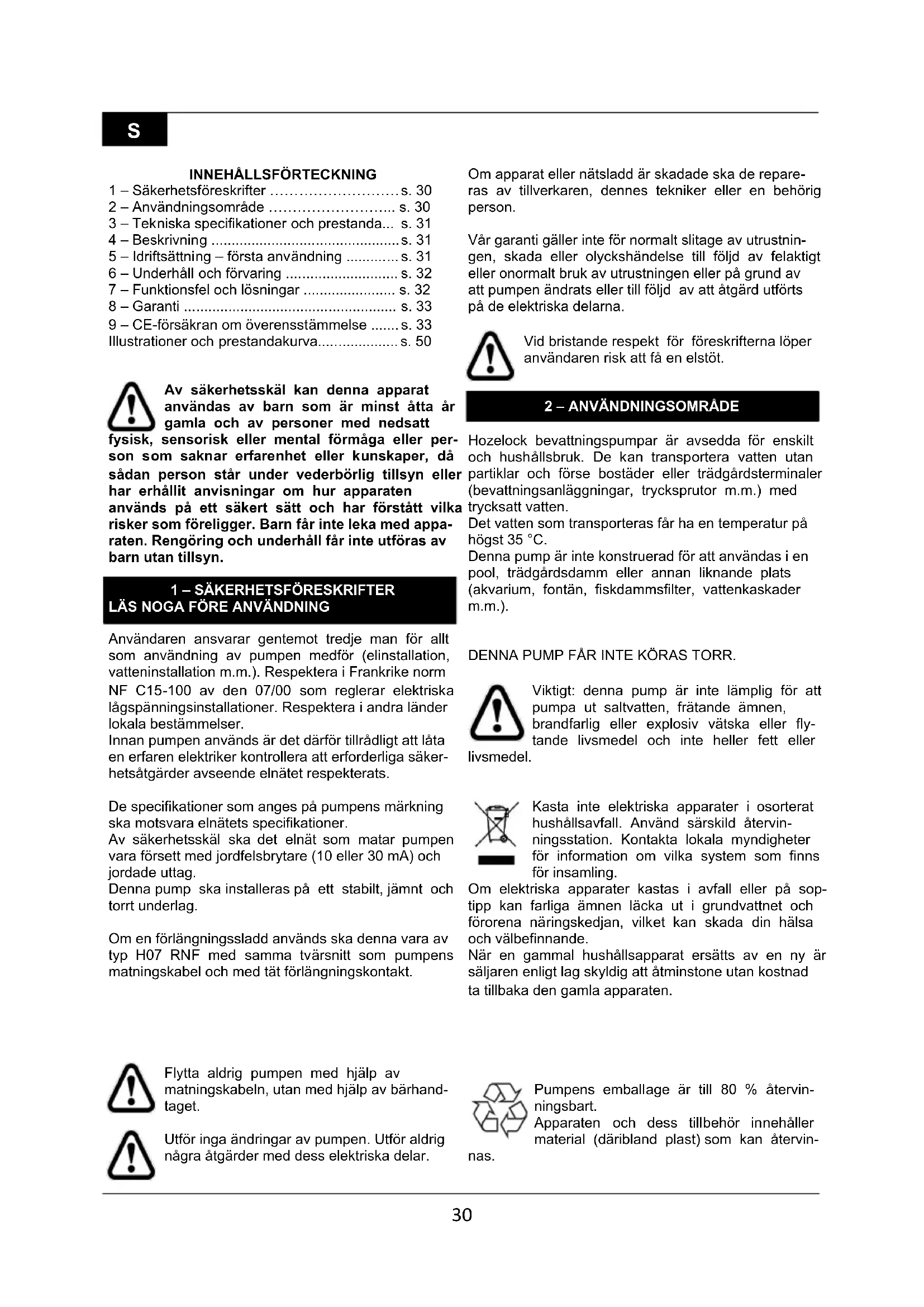

1 – Säkerhetsföreskrifter ……………………… s. 30 2 – Användningsområde ……………………... s. 30 3 – Tekniska specifikationer och prestanda... s. 31 4 – Beskrivning ............................................... s. 31 5 – Idriftsättning – första användning ............. s. 31 6 – Underhåll och förvaring ............................ s. 32 7 – Funktionsfel och lösningar ....................... s. 32 8 – Garanti ..................................................... s. 33 9 – CE-försäkran om överensstämmelse ....... s. 33 Illustrationer och prestandakurva.................... s. 50

Av säkerhetsskäl kan denna apparat användas av barn som är minst åtta år gamla och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller per- son som saknar erfarenhet eller kunskaper, då sådan person står under vederbörlig tillsyn eller har erhållit anvisningar om hur apparaten används på ett säkert sätt och har förstått vilka risker som föreligger. Barn får inte leka med appa- raten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

1 – SÄKERHETSFÖRESKRIFTER

LÄS NOGA FÖRE ANVÄNDNING Användaren ansvarar gentemot tredje man för allt som användning av pumpen medför (elinstallation, vatteninstallation m.m.). Respektera i Frankrike norm NF C15-100 av den 07/00 som reglerar elektriska lågspänningsinstallationer. Respektera i andra länder lokala bestämmelser. Innan pumpen används är det därför tillrådligt att låta en erfaren elektriker kontrollera att erforderliga säker- hetsåtgärder avseende elnätet respekterats. De specifikationer som anges på pumpens märkning ska motsvara elnätets specifikationer. Av säkerhetsskäl ska det elnät som matar pumpen vara försett med jordfelsbrytare (10 eller 30 mA) och jordade uttag. Denna pump ska installeras på ett stabilt, jämnt och torrt underlag. Om en förlängningssladd används ska denna vara av typ H07 RNF med samma tvärsnitt som pumpens matningskabel och med tät förlängningskontakt.

Flytta aldrig pumpen med hjälp av matningskabeln, utan med hjälp av bärhand- taget. Utför inga ändringar av pumpen. Utför aldrig några åtgärder med dess elektriska delar. Om apparat eller nätsladd är skadade ska de repare- ras av tillverkaren, dennes tekniker eller en behörig person. Vår garanti gäller inte för normalt slitage av utrustnin- gen, skada eller olyckshändelse till följd av felaktigt eller onormalt bruk av utrustningen eller på grund av att pumpen ändrats eller till följd av att åtgärd utförts på de elektriska delarna. Vid bristande respekt för föreskrifterna löper användaren risk att få en elstöt.

Hozelock bevattningspumpar är avsedda för enskilt och hushållsbruk. De kan transportera vatten utan partiklar och förse bostäder eller trädgårdsterminaler (bevattningsanläggningar, trycksprutor m.m.) med trycksatt vatten. Det vatten som transporteras får ha en temperatur på högst 35 °C. Denna pump är inte konstruerad för att användas i en pool, trädgårdsdamm eller annan liknande plats (akvarium, fontän, fiskdammsfilter, vattenkaskader m.m.).

DENNA PUMP FÅR INTE KÖRAS TORR. Viktigt: denna pump är inte lämplig för att pumpa ut saltvatten, frätande ämnen, brandfarlig eller explosiv vätska eller fly- tande livsmedel och inte heller fett eller livsmedel.

Kasta inte elektriska apparater i osorterat hushållsavfall. Använd särskild återvin- ningsstation. Kontakta lokala myndigheter för information om vilka system som finns för insamling. Om elektriska apparater kastas i avfall eller på sop- tipp kan farliga ämnen läcka ut i grundvattnet och förorena näringskedjan, vilket kan skada din hälsa och välbefinnande. När en gammal hushållsapparat ersätts av en ny är säljaren enligt lag skyldig att åtminstone utan kostnad ta tillbaka den gamla apparaten.

Pumpens emballage är till 80 % återvin- ningsbart. Apparaten och dess tillbehör innehåller material (däribland plast) som kan återvin- nas.31

4 – BESKRIVNING (Fig. 1-2) A – Pumphus B – Nätsladd (uttag beroende på land) F – Bärhandtag D – Utgångsöppning E – 1/1¼-tums koppling, hane/hane F – Mutter för att fästa koppling G – Böjd flerstegskoppling K – Högkapacitetskoppling I – Påfyllningsplugg J – Filter K – Påfyllningsöppning L – Ingångsöppning M – Tömningsplugg H – Bruksanvisning O – Brytare P – Nyckel Q – Backventil R – Filter S – 1/1-tums koppling, hane/hane T – Sugslang (7 m) U – Mellanbehållare (totalt 20 l) V – Tryckregleringsenhet

– Ansluta slangar: Skruva fast kopplingen hane/hane (S) på ingångsöpp- ningen (L) och sedan sugslangen (R+S+T, Fig. 3). Skruva fast den utgående kopplingen (G) (var noga med att sätta dit den platta packningen) med hjälp av den medföljande muttern (F). Den stegade utgående kopplingen (G) (Fig. 4) med- ger – anslutning av slang med diameter 25 eller 32 mm, – att man skruvar på ett 1-tums kranmunstycke, hona, och snabbkoppling för lämpliga slangar eller – att man använder medföljande högkapacitetskop- pling (H). Skär av den yttre del av kopplingen som inte används (Fig. 4). – Installation: (Fig. 6-7) Dra alltid ur pumpens nätsladd före installa- tion och innan du utför någon åtgärd på den. Undvik eventuell olycksrisk och för aldrig in fingrarna i någon av pumpens öppningar. Använd det medföljande handtaget för att lyfta pum- pen. Kontrollera att ett kärl för att samla upp vatten är tomt och fritt från avsättningar, löv och ansamlad smuts innan du använder det första gången. – Kontrollera att sugslangens ingång är minst 150 mm under vattenytan. Håll vid behov ned den yttersta delen av slangen med hjälp av en tegelsten. För att undvika att man suger upp eventuella rester re- kommenderar vi att man undviker att filtret nuddar tankens botten (minst 30 cm över bottnen). Det är oerhört viktigt att alla packningar sitter på plats och att alla kopplingar är lufttäta. Sugslangen får inte ha någon alltför omfattande defor- mering (böjd, klämd osv.) som skulle riskera att även- tyra dess funktion. Installationen ska respektera de begränsningar som är knutna till pumpens tekniska specifikationer. – Skruva loss påfyllningspluggen (I) med hjälp av den medföljande nyckeln (P). Fyll insugskammaren med rent vatten via påfyllningsöppningen (K) (Fig. 5). Hozelock bevattningspumpar har automatisk prim- ning. Det gör att de kan primas utan att behöva fylla sugslangen. – Koppla bevattningsslangen till utgången och se till att sugslangens andra ände är öppen, så att vattnet fritt kan rinna ut när pumpen startas. – Start: – Anslut pumpen till lämplig strömkälla och strömsätt den med hjälp av brytare (O). – Vid varje strömsättning börjar pumpen primas om sugslangen är tom. Det kan ta flera minuter. Under primningen innehåller pumpen en blandning av luft och vatten, vilket resulterar i betydligt mindre flöde och mer buller. – När pumpen har primats och är klar att använda blir ljudnivån lägre och flöde och tryck optimala. Jet 3500/20 Automatic Eldata 220-240 V~ – 50 Hz – 800 W (max.) Maxflöde 3 500 l/tim (min.) Maxtryck 4 bar (min.) Lägsta/högsta manometriska höjd 2 m/40 m (min.) Högsta sughöjd 7 m Matningskabel H07 RNF – minst 1,5 m Skyddsklass IPX4

Pumpen kommer inte att primas om en packning eller koppling saknas eller är för hårt eller löst åtdragen. Stoppa pumpen om den inte primats inom loppet av fem minuter. Kontrollera packningars och kopplingars skick och gå åter igenom ovanstående steg. – Användning: Tack vare tryckregleringssystemet (V) startar och stannar pumpen automatiskt när utgången (kran, pistol osv.) öppnas respektive stängs. Pumpen är inte avsedd för kontinuerligt bruk eller för att köras torr. Lämna den inte utan uppsikt och/eller använd ett skydd mot torrkörning (Tecnotronic; till- valstillbehör). Pumpen har även ett motorskydd som stoppar den vid överhettning. Skulle någon av dessa skyddsanordningar saknas finns en risk att pumpen blir överhettad och åsamkar användaren brännskador.

Dra ur sladden före varje åtgärd på pumpen. Skydda pumpen från frost. Demontera slangarna och töm ut det vatten som är kvar genom att lossa tömningsmuttern (M), innan pumpen förvaras i skydd. Incident Orsak Lösning a – Pumpen star- tar inte. 1 – Ingen strömförsörjning. 1 – Kontrollera att kontakten sitter ordentligt i uttaget. Kontrollera brytare och elanslutnin- gar som är relevanta för pumpen. Kontrolle- ra kablarnas skick. b – Pumpen går, men ger inget eller dåligt flöde 1 – Pumphuset är fyllt med luft

2 – Utloppsslangen är igensatt.

3 – Luft har fastnat i matningsslan- gen eller denna är igensatt 1 – Kontrollera att anslutningarna på matningsslangen är täta. – Se till att sugslangen är så uträtad som möjligt. – Upprepa proceduren för primning. 2 – Ta av utloppsslangen och rensa ur den. 3 – Kontrollera att insugskorgen är helt under vatten. – Kontrollera sughöjden – Rengör insugskorg och/eller ventil c – Pumpen stan- nar under drift 1 – Strömförsörjningen öve- rensstämmer inte med pumpens specifikationer. 2 – Ett fast föremål blockerar vatte- ninstallationen. 3 – Pumpen har körts med för varmt vatten. 4 – Pumpen har körts torr. Dra ur sladden till pumpen, eliminera orsa- ken till överhettningen, vänta tills pumpen har svalnat och sätt i kontakten igen.

7 – FUNKTIONSFEL OCH LÖSNINGAR

Kontakta vår serviceavdelning om något onormalt uppstår. Av säkerhetsskäl är endast Hozelock-Exels servi- ceavdelning behörig att demontera pumpen.33 8 – GARANTI Förlängd avtalsgaranti Vi lämnar garanti för våra produkter under den tid som anges på produkten på försäljningsdagen (obligatorisk avtalsgaranti upp till två år + vår förläng- da avtalsgaranti). I brist på styrkt försäljningsdag för en produkt börjar garantitiden löpa från dess tillverkningsdag (anges på produkten). Undantag från avtalsgarantin Avtalsgarantin gäller inte i följande fall: – normala slitdelar: packningar, mekaniska tätningar, – produkt som använts i strid med de tekniska re- kommendationerna, – produkt som använts på felaktigt sätt, – produkt som inte blivit föremål för regelbundet underhåll, – skada på produkt (slag, fall, stöt osv.) till följd av vårdslöshet, bristande underhåll, felaktig eller onor- mal användning av produkten samt – byte av komponent efter att en sådan har förlorats. Så fungerar garantin Du bör spara inköpsbeviset (faktura eller läsligt kas- sakvitto), som ska företes vid krav enligt avtalsgaran- tin. En produkt som omfattas av garantin och som repare- rats eller bytts ut omfattas fortsatt av garantin under den tid som återstår och enligt de villkor för avtalsga- rantin som ursprungligen gällt. Varje produkt som returneras blir egendom tillhörig Hozelock-Exel när den byts ut mot en ny produkt. Den avtalsgaranti vars villkor beskrivs ovan träder inte i stället för garantin enligt lag.

Undertecknade Philippe Marey, kvalitetschef, intygar härmed att nedanstående produkt, Typ: Bevattningspump Märke: HOZELOCK Modell: Jet 3500/20 Automatic Ref: 7610 1240 har utvecklats, konstruerats och tillverkats i enlighet med samtliga relevanta bestämmelser i följande direktiv: – Lågspänningsdirektivet, 2014/35/EU – EMC-direktivet, 2014/30/EU – ROHS-direktivet, 2011/65/EU Utfärdat i Villefranche den 21/12/2017 S34
