BRUGSANVISNING Rallybar S JBL

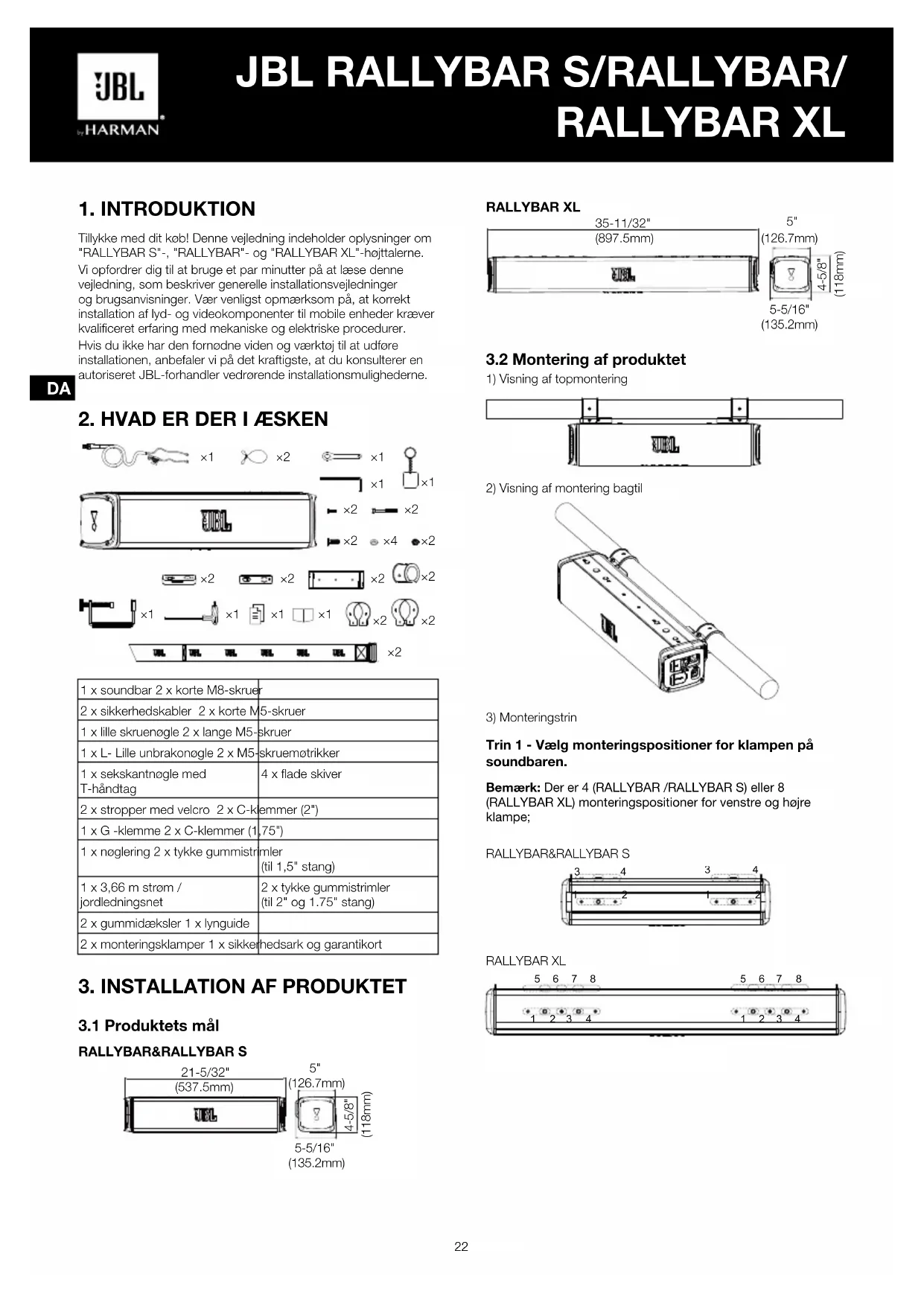

Tillykke med dit køb! Denne vejledning indeholder oplysninger om "RALLYBAR S"-, "RALLYBAR"- og "RALLYBAR XL"-højttalerne. Vi opfordrer dig til at bruge et par minutter på at læse denne vejledning, som beskriver generelle installationsvejledninger og brugsanvisninger. Vær venligst opmærksom på, at korrekt installation af lyd- og videokomponenter til mobile enheder kræver kvalificeret erfaring med mekaniske og elektriske procedurer. Hvis du ikke har den fornødne viden og værktøj til at udføre installationen, anbefaler vi på det kraftigste, at du konsulterer en autoriseret JBL-forhandler vedrørende installationsmulighederne.

35-11/32"(897.5mm)4-5/8"(118mm)5-5/16"(135.2mm)5"(126.7mm)

3.2 Montering af produktet

1) Visning af topmontering

TOP&BACK MOUNT INSTRUCTIONS

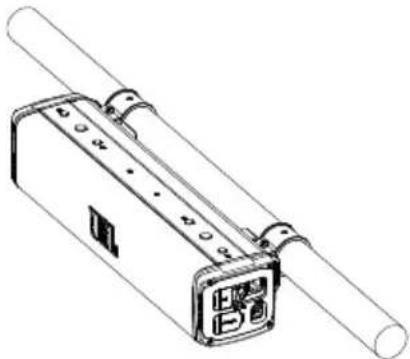

2) Visning af montering bagtil

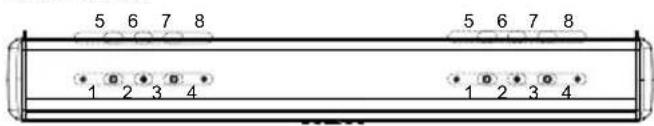

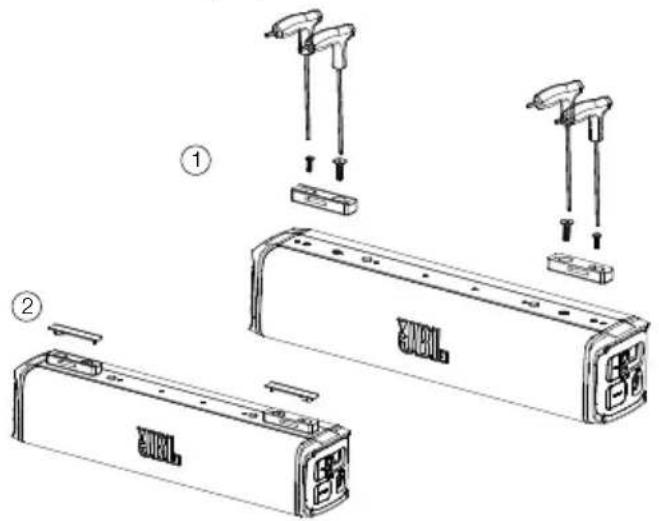

3) Monteringstrin Trin 1 - Vælg monteringspositioner for klampen på soundbaren. Bemærk: Der er 4 (RALLYBAR /RALLYBAR S) eller 8 (RALLYBAR XL) monteringspositioner for venstre og højre klampe;RALLYBAR&RALLYBAR S

Trin 3 - Vælg C-klemmer og gummi baseret på stangstørrelsen.Mulighed 1:

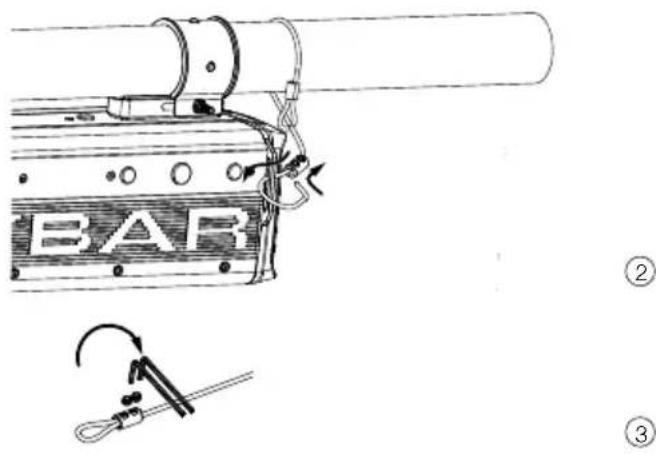

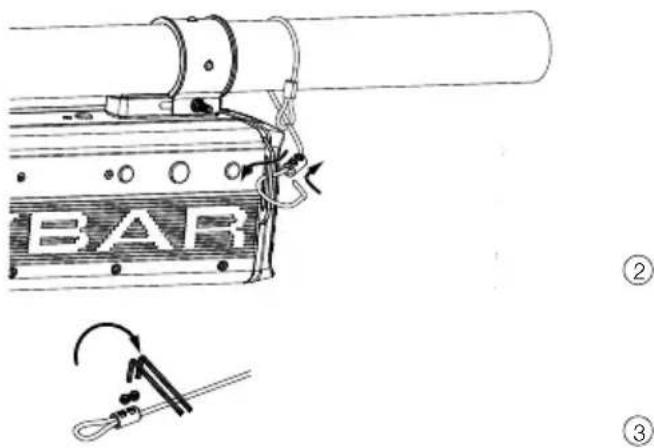

270° 180° 90° Bemærk: JBL-logoet kan roteres.Trin 5 - Sikkerhedskabel Sikkerhedskabelskruerne løsnes SAFETY CABLE

Spænd sikkerhedskabelskruerne SAFETY CABLE

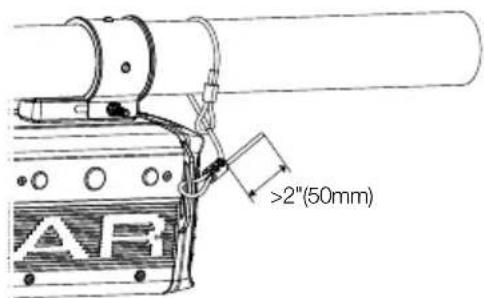

Bemærk: Før du bruger L-sekskantnøglen til at spænde kablet, skal du sikre dig, at afstanden er over 50 mm fra kabelenden. SAFETY CABLE >2"(50mm)24

4.1 LEDNINGSFØRING Strøm: Tilslut den røde +12V-strømledning i ledningsnettet til den positive pol på bilbatteriet. Ledningsnettet har en indbygget 25A ATC-sikring (RALLYBAR&RALLYBAR S) eller 40A ATC-sikring (RALLYBAR XL) og 5/16" ringterminaler. Ringterminalerne kan skæres af, hvis de ikke er nødvendige, men sikringen skal altid holdes inden for 457 mm fra batterietJord: Forbind den sorte GND-ledning i ledningsnettet til det blanke metal på køretøjets chassis, f.eks. ved en bolt til sikkerhedsselen. BEMÆRK: 1. Brug kun den medfølgende strømledning. 2. Fjern om muligt eventuel lak fra chassiset for at opnå den bedste kontakt. Det anbefales at bruge en stjerneskive under ringforbindelsen for at opnå en sikker forbindelse. 3. Afbryd køretøjets batteri for at undgå en elektrisk kortslutning.Tilslutning: Sæt strømstikket i "Power"-porten på siden af højttaleren. WIRING BatteriChassisjord (–) RALLYBAR / RALLYBAR S-25ARALLYBAR XL-40ASikringsholder46 cm 4.2 TændHovedafbryder: Tryk på hovedafbryderen på sidepanelet for at tænde og slukke for højttaleren. Når du har tændt for hovedstrømmen, vil tænd/sluk-knappen nederst lyse hvidt og blinke langsomt, hvilket viser, at højttaleren er i dyb standbytilstand. POWER ON Sluk Tænd

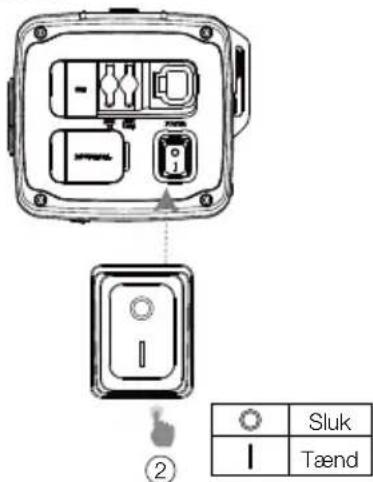

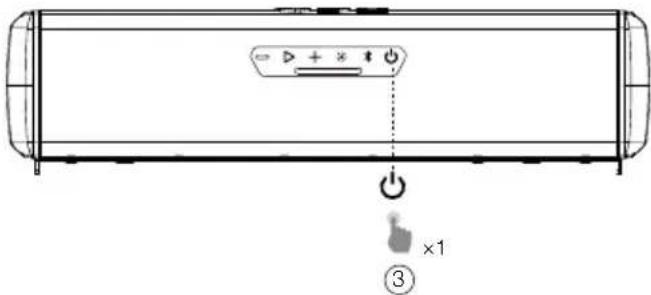

Bemærk: I den dybe standbytilstand er det kun MAP-lyset, der kan tændes/slukkes ved at trykke kort på lysknappen.Tryk på tænd/sluk-knappen: Tryk på tænd/sluk-knappen, og tænd/sluk-knappen lyser konstant hvidt, hvilket viser, at højttaleren er i driftstilstand. POWER ON

SlukHovedafbryderen er slukket Hvidt (blinker)Hovedafbryderen er tændt- (Dyb standbytilstand) Hvidt (konstant)Driftstilstand aktiveret Rød (konstant) (15 sekunder)Beskyttelse: OVP/UVP/OTP

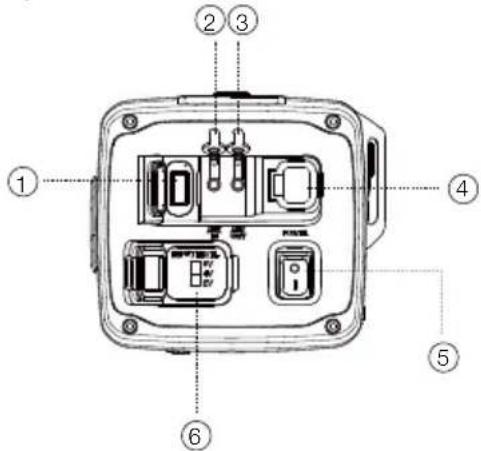

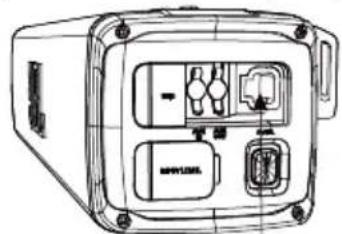

1. USB• Tilslut en USB-lagerenhed.2. Aux-ind• Tilslut til en ekstern lydenhed via et 3,5 mm lydkabel (medfølger ikke).3. Aux-ud• Tilslut til en sekundær soundbar eller aktiv subwoofer via et 3,5 mm lydkabel (medfølger ikke)4. Strøm • Tilslut til bilbatteriet.5. Hovedafbryder• Tryk for at tænde og slukke for strømmen. er tændt, er slukket.6. Indgangsniveau• Giver 3 forskellige indstillinger for forstærkning, når du bruger AUX-IND til at forbinde med hovedenheden: 2 V, 4 V og 6 V. (2 Vrms: 0,35 Vrms - 2 Vrms; 4 Vrms: 0,7 Vrms - 4 Vrms; 6 Vrms: 1,05 Vrms - 6 Vrms)5.2 Bundpanel

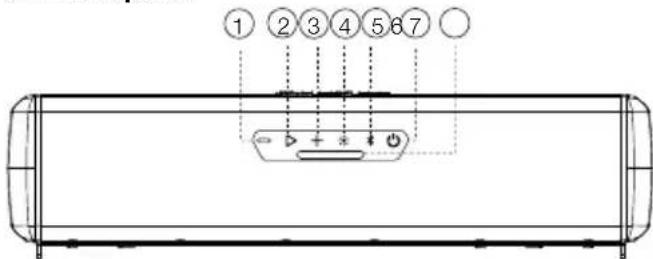

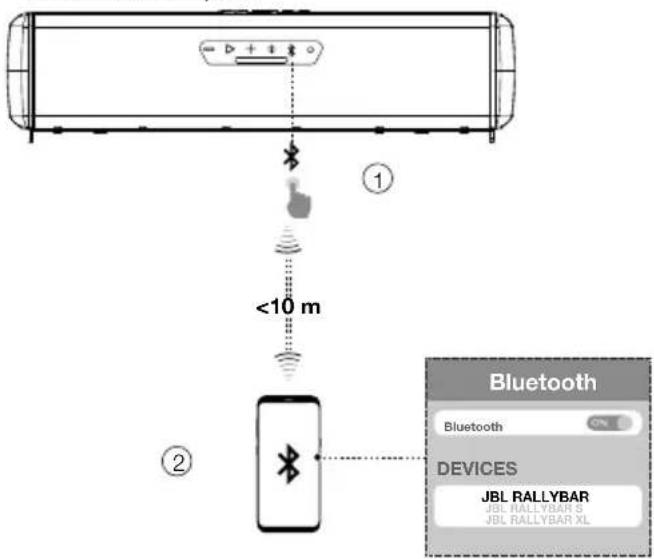

Sluk Sluk Hvidt (konstant)I driftstilstand men ingen Bluetooth-forbindelse Blå (konstant)Bluetooth-forbindelse er oprettet Blå (blinker)Bluetooth-parringBemærk: – Denne højttaler kan huske op til 8 parrede enheder. Den niende parrede enhed erstatter den første. – Bluetooth-ydeevnen kan påvirkes af afstanden mellem dette produkt og Bluetooth-enheden og af omgivelserne. Sådan frakobles den Bluetooth-aktiverede enhed:

• Sluk for denne højttaler. • Deaktiver Bluetooth på din enhed, eller flyt denne højttaler ud af Bluetooth-forbindelsens rækkevidde. For at tilslutte den Bluetooth-aktiverede enhed igen:
• Næste gang du tænder denne højttaler, prøver den automatisk at forbinde til den sidst tilsluttede enhed igen; • Sker det ikke, skal du manuelt vælge "JBL RALLYBAR", "JBL RALLYBAR S" eller "JBL RALLYBAR XL" på din Bluetooth-enhed for at oprette forbindelse

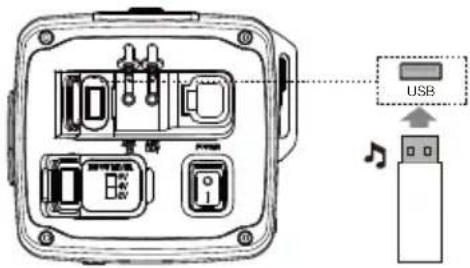

Med din RALLYBAR kan du nyde musik, der er gemt på en USB-lagerenhed som f.eks. en MP3-afspiller. Sæt din USB-lagerenhed ind i USB-indgangen på din RALLYBAR. Musikken afspilles automatisk. Sker det ikke, skal du kontrollere, om USB-enheden indeholder lydindhold, som kan afspilles. USB CONNECTION

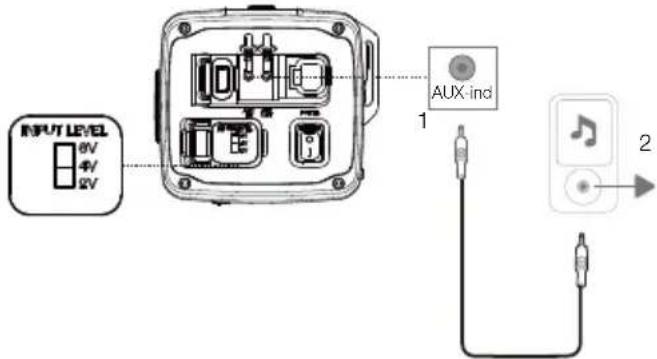

1. Forbind et 3,5 mm lydkabel (medfølger ikke) til: • Aux-udgangen på din bærbare lydenhed eller bilradioen (hovedenheden).• Aux-indgangen på denne højttaler26

2. Tænd for din bærbare lydenhed eller hovedenhed, og den begynder at afspille.

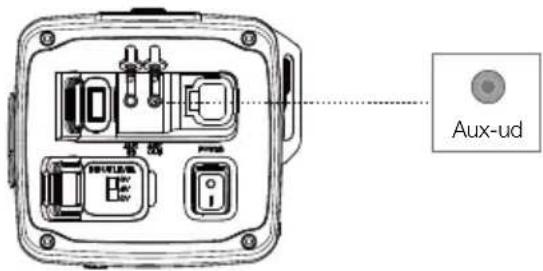

AUX-ind Bemærk:- Hvis du bruger Aux-indgang til at forbinde hovedenheden og denne højttaler, skal du muligvis bruge et RCA til 3,5 mm-kabel eller en adapter (medfølger ikke).- Der er 3 forskellige indgangsniveauer ("INPUT LEVEL") at vælge imellem, når du bruger AUX-IND til at forbinde med hovedenheden for at undgå støj: 2 Vrms (0,35 Vrms - 2 Vrms); 4 Vrms (0,7 Vrms - 4 Vrms); 6 Vrms (1,05 Vrms - 6 Vrms).6.3.2 Aux-ud-forbindelseMed Aux-udgangen kan du tilslutte en ekstern højttaler eller subwoofer (f.eks. JBL BASSPRO GO, som sælges separat på www.jbl.com).1. Forbind et 3,5 mm lydkabel (medfølger ikke) til: • Aux-udgangen til RALLYBAR• Aux-indgangen til en ekstern højttaler eller subwoofer

1. 1. prioritet - USB-disk > 2. prioritet -Bluetooth > 3. prioritet aux-indgang, kun én kilde kan afspilles ad gangen.2. Højere prioritet kan afbryde en kilde med lavere prioritet; hvis du starter en kilde med højere prioritet, vil du altid afbryde en kilde med lavere prioritet.Kildesituation 1: når USB-disk er på soundbar. USB-disk kilde er ved at afspille USB-disk kilde afspilles ikke Bemærkninger Bluetooth-kildeHvis du ønsker at afspille via Bluetooth-kilden, skal du trykke på play/pause-knappen på RALLYBAR for at stoppe musikken fra USB-disken og derefter afspille musikken fra Bluetooth-kildenBluetooth-kilden kan bryde direkte ind Kontrolknapperne (PLAY /PAUSE, VOLUME +; VOLUME -) på soundbaren styrer USB-diskkildenUSB-disk kilde er ved at afspille USB-disk kilde afspilles ikke Bemærkninger AUX-ind-kildeDu skal trykke på play/pause-knappen på RALLYBAR for at stoppe musikken fra USB-disken og afspille musikken direkte fra Aux-ind-kildenAux-ind-kilden kan bryde ind og afspille direkte.Kildesituation 2: Når der er en Bluetooth-forbindelse til soundbaren.Bluetooth-kilde afspilles Bluetooth-kilden afspilles ikke Bemærkninger USB- diskkilde1. Tilslut USB-disken, og musikken fra USB-disken afspilles automatisk 2. Hvis USB-disken allerede er på RALLYBAR, og Bluetooth-kilden afspilles, vil et tryk på knappen play/pause på RALLYBAR stoppe Bluetooth-musikken og afspille musikken fra USB-diskenUSB-disk-kilden kan bryde direkte indKontrolknapperne (PLAY /PAUSE, VOLUME +; VOLUME -) på soundbaren styrer USB-diskkildenAUX-ind-kildeDu skal trykke på play/pause-knappen på RALLYBAR for at stoppe musikken fra Bluetooth-kilden og afspille musikken direkte fra Aux-ind-kildenAux-ind-kilden kan bryde ind og afspille direkte.Kontrolknapperne (PLAY /PAUSE, VOLUME +; VOLUME -) på soundbaren styrer Bluetooth-kildenKildesituation 3: Når der er AUX-IND-forbindelse til soundbaren.AUX-indgangskilden afspillerAUX-indgangskilden afspiller ikkeUSB-diskkilde USB-diske kan bryde ind og afspille direkteBluetooth-kilde Bluetooth-kilder kan bryde ind og afspille direkte.

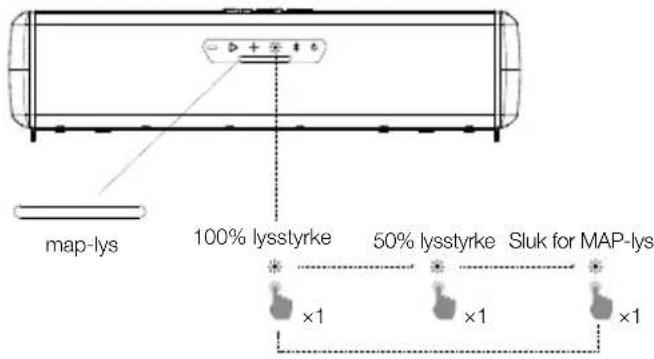

Tryk kort for at skifte MAP-lyseffekt: MAP-lyset er tændt ved 100% lysstyrke, MAP-lyset er tændt ved 50% lysstyrke, Slukket MAP LIGHTS

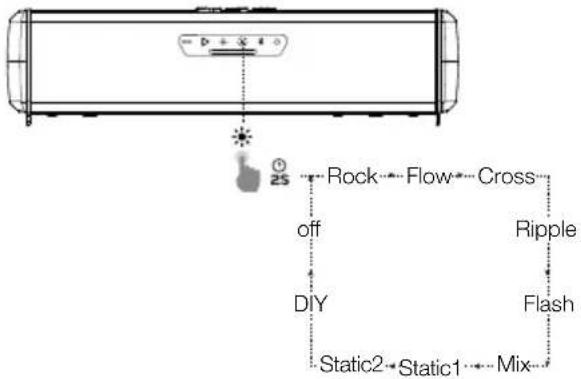

off Flow DIY Cross Static2 Ripple Static1 Flash Mix Rock RGB-lys Knap Tryk Funktion Ændring af RGB-lysmønster Sluk for RGB-lyset Bemærk: - Tryk og hold og knapperne samtidigt nede i 2 sekunder for hurtigt at slukke RGB-lyset på fronten. - DIY-mønsteret vil være dit senest gemte mønster baseret på din RGB Light DIY-indstilling

7.3 Indstilling af RGB-lysets lysstyrke

RGB-lys Knap Tryk Funktion Indstillingstilstand for RGB-lysets lysstyrke Status for knapbaggrundsbelysning Sluk Sluk Hvidt (konstant) I driftstilstand Hvidt (blinker)

for at øge lysstyrken; tryk på for at sænke den fra det aktuelle lysstyrkeniveau

for at gemme valget af lysstyrke og forlade menuen Lysstyrke Bemærk: - Når du er i RGB-lysets lysstyrke-menutilstand, vil baggrundsbelysningen på, , og knapperne have hvidt blinkende status. - Der er 4 niveauer for valg af lysstyrke: Minimal, 50%, 70%, Maksimal - Valget af lysstyrkeniveau gælder for alle RGB-lysmønstre. - Hvis der ikke foretages nogen handling i lysstyrken efter 2 minutter, afsluttes RGB-lysets lysstyrkeniveau automatisk, men lysstyrkejusteringen gemmes ikke. - Tryk på og knapperne samtidigt i 2 sekunder for at afslutte. Lysstyrkejusteringen vil ikke blive gemt. - Tryk kun på knappen for at bekræfte, hvorefter lysstyrkejusteringen kan gemmes endeligt. - Hvis du trykker på hovedafbryderen for at slukke højttaleren direkte, vil lysstyrkejusteringen ikke blive gemt korrekt til næste gang. Du skal først trykke på tænd/sluk-knappen for at gå i dyb standbytilstand - og derefter trykke på hovedafbryderen for at slukke for strømmen. Så vil DIY-indstillingen blive gemt korrekt.

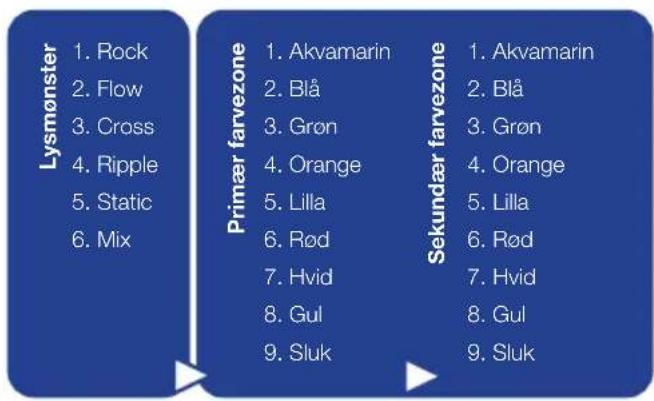

2. Tryk på eller knapperne for at vælge mellem

knappen for at bekræfte mønstervalget og samtidig gå ind i menuen for den primære farvezone

eller knapperne for at vælge mellem 9 lysfarver: Akvamarin, blå, grøn, orange, lilla, rød, hvid, gul eller slukket.

knappen for at bekræfte valget af primær farve og samtidig gå ind i menuen for sekundær farvezone.

eller knapperne for at vælge mellem 9 lysfarver: Akvamarin, blå, grøn, orange, lilla, rød, hvid, gul eller slukket.

knappen for at bekræfte valget af den sekundære farve og forlade RGB-lys DIY-menuen. Bemærk: - Når RGB-lyset er i DIY-menutilstand, vil baggrundsbelysningen

, og knapperne være hvidt blinkende, mens baggrundsbelysningen af knappen samtidig vil være konstant blå. - Hvis der ikke foretages nogen handling i RGB-lys DIY- menutilstanden i mere end 2 minutter, afsluttes RGB-lys DIY-menutilstanden automatisk, men DIY-indstillingerne gemmes ikke. - Tryk på og knapperne samtidigt i 2 sekunder for at afslutte, lysstyrkejusteringen vil ikke blive gemt. - Tryk kun på knappen for at bekræfte, hvorefter DIY- indstillingen gemmes endeligt og afsluttes. - Den senest gemte DIY-indstilling erstatter den tidligere DIY- indstilling. Kun det seneste valg gemmes under DIY-mønster. - Hvis du trykker på hovedafbryderen for at slukke højttaleren direkte, vil DIY-justeringen ikke blive gemt korrekt. Du skal først trykke på tænd/sluk-knappen for at gå i dyb standby-tilstand - og derefter trykke på hovedafbryderen. DIY-indstillingen bliver endelig gemt til næste gang.

7.5 Broadcast-tilstand

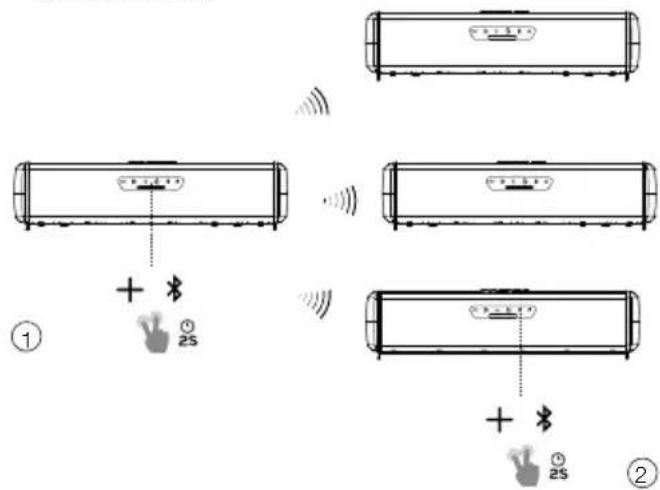

Broadcast-tilstand giver dig mulighed for at afspille din lyd via flere soundbar-højttalere. Baggrundsbelysningen på knappen vil være konstant blå, når soundbaren er i Broadcast-tilstand Status for knapbaggrundsbelysning Blå (konstant) Broadcast-tilstand aktiveret

og knapperne samtidig i 2 sekunder for at gå ind eller ud af Broadcast-tilstand.

2. Gentag trin 1 for alle yderligere soundbars.

3. I Broadcast-tilstand vil baggrundsbelysningen på

knappen være konstant blå. BROADCASTING

Afspiller musik, når du aktiverer Broadcast- tilstand Afspiller ikke musik, når du aktiverer Broadcast- tilstand / A er primær, B er sekundær Scenarie

Afspiller musik, når du aktiverer Broadcast- tilstand Afspiller musik, når du aktiverer Broadcast- tilstand / Både A og B er primære og kan ikke forbindes til hinanden; en af de to soundbars skal stoppe musikken for at blive sekundær. Scenarie

Afspiller musik, når du aktiverer Broadcast- tilstand Afspiller musik, når du aktiverer Broadcast- tilstand Afspiller ikke musik, når du aktiverer Broadcast- tilstand Både A og B er primære, C vil forbinde A eller B tilfældigt for at blive sekundær

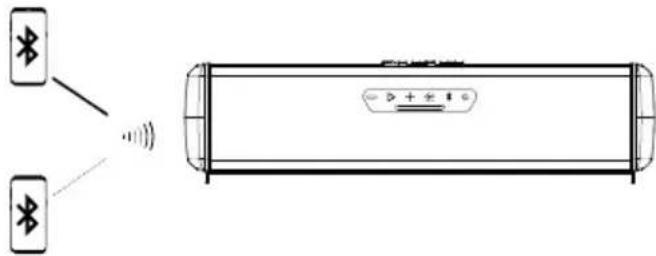

En soundbar har samtidig tilslutning af op til to Bluetooth

-enheder. PARTY MODE Bemærk: - Når du slukker soundbar-højttaleren, vil den kun forbinde automatisk med den seneste enhed. Du skal manuelt forbinde den anden enhed. - Maksimalt 2 enheder kan tilsluttes på samme tid, og den sidste handling på en af enhederne vil altid overtage kontrollen. - Den tredje enhed kan ikke finde soundbar-højttalerens navn, når der er forbundet to Bluetooth-enheder.

For at gå ind i eller ud af DEMO-TILSTAND skal du holde "Bluetooth"- og "play/pause"-knappen nede på samme tid i 5 sekunder. BEMÆRK: - Kun AUX-lyd kan fungere, USB og Bluetooth er deaktiveret - Langt tryk på lysknappen skifter til næste mønster. Kort tryk for MAP-lys tænd/sluk/50% Hvert 30. sekund skiftes automatisk til næste lysmønster i følgende sekvenser: Rock -> Flow -> Cross -> Ripple -> Flash -> Static1 -> Static2 -> Mix Hvis der ikke udføres nogen handling i 1 time, vil enheden automatisk skifte til standardmønsteret: Rock

7.8 DYB STANDBYTILSTAND

Produktet vil gå i dyb standbytilstand

• Hvis der ikke er nogen Bluetooth-forbindelse, og der ikke udføres nogen handling i 15 minutter.

• Hvis der er Bluetooth-forbindelse, og der ikke udføres nogen handling i 1 time. Bemærk: - Tænd/sluk-knappen blinker langsomt hvidt, og baggrundsbelysningen på de andre knapper er slukket, når produktet er i dyb standby-tilstand - MAP-lyset kan tændes eller slukkes i dyb standby-tilstand. Hvis der ikke trykkes på nogen knap i 15 minutter, slukkes MAP-lyset automatisk. - Tryk på tænd/sluk-knappen for at bringe produktet ud af den dybe standbytilstand

For at gendanne fabriksindstillingerne skal du trykke på og knapperne og samtidigt i 10 sekunder.

Når hovedafbryderen er tændt, og soundbaren er i driftstilstand, skal du trykke og holde "lydstyrke ned" og "BT"-knappen nede på samme tid i 10 sekunder, hvorefter enheden siger firmwareversionsnummeret

filsystem skal være FAT32 eller FAT16), og sæt USB-sticken i USB-indgangen.

2) Kontroller, at hovedafbryderen er slukket. Tryk og hold

"lydstyrke op" & "BT" knappen nede på samme tid, og tænd for hovedafbryderen, efter 1 sekund, slip hånden fra "lydstyrke op" & "BT" knapperne for at udløse firmwareopgraderingen. Bemærk: - Du kan downloade den nyeste firmware på JBL's hjemmeside (www.JBL.com) Hvis der er en ny firmwareudgivelse

Universel udendørs soundbar til køretøjer - med LED-lys og 150 Wrms forstærker 21" Bluetooth

Universel udendørs soundbar til køretøjer - med 150 Wrms forstærker 35" Bluetooth

Advarsel: – Forsøg aldrig selv at reparere produktet. Hvis du har problemer med at bruge dette produkt, skal du kontrollere følgende punkter, før du anmoder om service. Problem Årsager og løsninger Ingen lyd (standby-indikatoren er slukket)

• Kontroller, at soundbarens +12V- og GND-forbindelser er lavet korrekt.

• Kontroller, om sikringen på +12V-ledningen i nærheden af batteriet er sprunget; udskift den i så fald med en identisk sikring. Ingen lyd fra højttaleren • Sørg for, at soundbaren er tændt, og at driftstilstanden er aktiveret

• Sørg for, at en lydkilde er aktiv og ikke slået fra. Bluetooth-enheden kan ikke oprette forbindelse til soundbaren

• Sørg for, at enhedens Bluetooth-funktion er aktiveret.

• Soundbaren er allerede forbundet med en anden Bluetooth-enhed. Hold knappen på soundbaren nede i mere end 5 sekunder for at afbryde forbindelsen og parre den med en ny enhed. Dårlig kvalitet af lydafspilning fra en tilsluttet Bluetooth-enhed. Bluetooth-modtagelsen er dårlig. Flyt enheden tættere på soundbaren, eller fjern enhver hindring mellem enheden og soundbaren. Intet svar fra nogle knapper Produktet er muligvis i demotilstand. I demo-tilstand er alle USB&Bluetooth-indgangskilder og knapper undtagen deaktiveret. Hold og samtidigt i mere end 5 sekunder for at afslutte. USB DISK FIRMWARE-opgradering mislykkedes, og soundbaren går i baglås, eller soundbaren går i baglås, efter at U-disken er taget ud under opgraderingsprocessen I så fald skal du opgradere firmwaren igen for at få soundbaren til at virke: Sluk for hovedafbryderen. Tryk og hold "lydstyrke op" & "BT" knappen nede på samme tid, og tænd for hovedafbryderen, efter 1 sekund, slip hånden fra "lydstyrke op" & "BT" knapperne for at udløse firmwareopgraderingen. Kan ikke automatisk genoptage USB-musik efter dyb standby eller tænd/sluk af hovedstrømmen Tryk på play/pause-knappen for at genoptage afspilning af lydspor fra USB-disk31

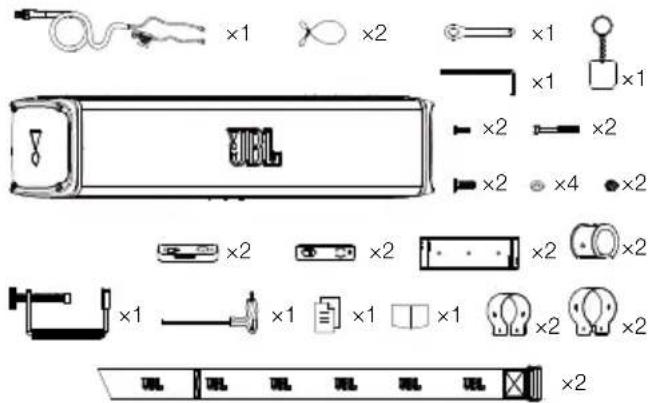

1 stk. lydplanke 2 stk. kort M8-skrue2 stk. tilkoblingskabel 2 stk. kort M5-skrue 1 stk. liten skiftenøkkel 2 stk. lang M5-skrue1 stk. L-liten unbrakonøkkel 2 stk. M5-mutter1 stk. sekskantet nøkkel med T-håndtak4 stk. flate underlagsskiver2 stk. stropp med borrelås 2 stk. C -klemmer (2")1 stk. G-klemme 2 stk. C -klemmer (1,75")1 stk. nøkkelhank 2 stk. tykke gummibånd (for 1,5" stang)1 stk. 12 fot (3,66 m) strøm-/jordledningssele 2 stk. tynne gummibånd (for 2" og 1,75" stang)2 stk. toppovertrekk av gummi 1 stk. Hurtigstartveiledning 2 stk. monteringsklamp 1 stk. sikkerhetsark og garantikort
