Rallybar S - 音响条 JBL - 免费用户手册

品牌	JBL
型号	Rallybar S
产品类型	通用蓝牙户外车载条形音箱带照明
尺寸（长 x 宽 x 高）	537.5 x 135.2 x 118 毫米
重量	5.2 千克
电源	9.6 - 16 V DC（车载电池）
输出功率	150 W RMS，300 W 峰值（IEC60268）
最大电流消耗	25 A
扬声器单元	4 个 70 毫米（2.75 英寸）低音单元，2 个 25 毫米（1 英寸）高音单元，2 个 182.8 x 76.2 毫米椭圆形被动辐射器
频率响应	45 Hz - 40 kHz
信噪比	> 80 dB
蓝牙版本	5.3
蓝牙配置文件	A2DP V1.3，AVRCP V1.6
输入	USB（FAT16/32，最高 64 GB），AUX 输入（3.5 毫米，2/4/6 V RMS 电平）
输出	AUX 输出（3.5 毫米，2 V RMS）
照明	MAP（阅读）和 RGB（多模式，可调节和DIY）
安装	夹具和管夹（直径 38/44/51 毫米）
高级功能	广播模式（多音箱），派对模式（2台蓝牙设备），演示模式，深度待机，恢复出厂设置
保养与清洁	用干燥柔软的布擦拭。不要使用研磨性产品。
安全	在线 ATC 保险丝（25 A），过压/欠压/过热保护
备件与可维修性	通过 JBL 客服获取备件。请勿自行维修。
一般信息	提供多语言说明书。通过 U 盘更新固件。

常见问题 - Rallybar S JBL

如何在车辆上安装 JBL Rallybar S 条形音箱？

使用附带的安装卡扣和 C 形夹。从 4 个安装位置中选择，将卡扣固定在音箱上，然后将夹子紧固在管子上。建议使用安全线缆。更多详情请参阅手册第 3.2 章。

如何通过蓝牙连接条形音箱？

短按蓝牙按钮（✝）进入配对模式。在设备的蓝牙设置中选择“JBL RALLYBAR S”。连接成功后指示灯变为蓝色常亮。最多可记忆 8 台设备。

哪些 U 盘格式兼容？

支持 FAT16 和 FAT32 文件系统。最大容量为 64 GB。将 U 盘插入 USB 端口，播放自动开始。音频文件按字母顺序播放，最多支持 8 级子文件夹。

如何调节灯光效果？

短按照明按钮（4）可调节 MAP 亮度（100%、50%、关闭）。长按（2 秒）可切换 RGB 模式（Rock、Flow、Cross 等）。您还可以同时按下 – 和 ▶ 按钮自定义颜色（DIY 菜单）。

什么是派对模式？

派对模式允许同时连接最多两台蓝牙设备。两台设备都可以控制播放，但最后操作的设备获得控制权。只要其中一台设备处于活动状态，第三台设备将无法连接。

如何更新固件？

将最新固件下载到格式化为 FAT32 的 U 盘上。用主开关关闭音箱。同时按住“音量+”和“BT”按钮，然后打开开关。1 秒后松开。更新将开始。

如何将条形音箱恢复出厂设置？

同时按住 +（音量+）和 –（音量-）按钮 10 秒以上。所有设置将被清除，包括蓝牙连接和灯光自定义。

电源需要哪种接线？

使用附带的线束（12 AWG）。将红线（+12V）通过在线保险丝（25A）连接到电池，保险丝距离电池不超过 46 厘米。将黑线（GND）连接到底盘裸露的金属接地点。安装前断开电池。

如何使用 AUX 输入？

将 3.5 毫米音频线连接到您的音源（车载收音机、智能手机）和 AUX 输入插孔。通过 INPUT LEVEL 开关选择输入电平（2V、4V 或 6V）以避免失真。如果 AUX 激活，播放优先于蓝牙。

如果条形音箱无法开机怎么办？

检查在线保险丝是否熔断。确保 +12V 和 GND 连接正确，主开关处于开启位置。如果指示灯仍不亮，请检查车辆电池。

用户手册 Rallybar S JBL

1. 引言 113
2. 产品清单....113
3. 产品安装....113

3.1 产品尺寸.... 113
3.2 产品安装.....113

4.布线和通电....114

4.1 布线..... 114
4.2 开机.... 115

1. 产品概述 …… 115

5.1 侧面面板.... 115
5.2 底部面板.... 115

1. 使用 RALLYBAR 116

6.1 蓝牙连接 ..... 116
6.2 USB 连接..... 116
6.3 AUX 连接.... 116
6.4 音频源优先级 117

1. 高级用法 117

7.1 MAP 灯光效果..... 117
7.2 RGB 灯光效果 ..... 117
7.3 RGB 灯光亮度设置..... 118
7.4 RGB 灯光 DIY 设置..... 118
7.5 广播模式.... 119
7.6 派对模式..... 119
7.7 DEMO 模式..... 119
7.8 深度待机模式 119
7.9 出厂设置.... 119
7.10 固件升级服务 119

8.规格 120

1. 故障排除 121

1. 引言

感谢你购买本产品！本手册介绍了“RALLYBAR S”、“RALLYBAR”和“RALLYBAR XL”音箱的相关信息。我们建议你花少许时间阅读本手册，以了解这些产品的一般安装指南和操作说明。请注意，正确地安装车载音箱和视频组件需要在机械和电气方面具备合格的经验。如果你并不具备成功执行安装的知识和工具，我们强烈建议你向经过授权的JBL经销商咨询安装服务事宜。

2. 产品清单

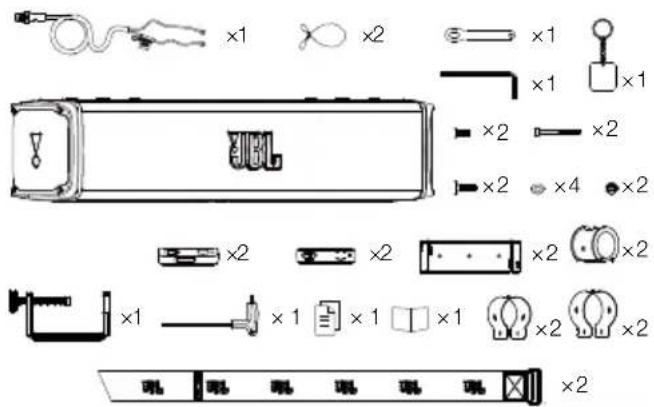

1×条形音箱 2×M8短螺钉
2×安全绳 2×M5短螺钉
1×小型扳手 2×M5长螺钉
1×L型迷你内六角扳手 2×M5螺母
1×T型手柄六角扳手 4×平垫圈
2×尼龙搭扣带 2×C-夹具(2")
1×G-夹具 2×C-夹具(1.75")
1×钥匙链	2×厚橡胶条(用于1.5"支杆)
1×12英尺(3.66m)电源/接地线束	2×薄橡胶条(用于2"&1.75"支杆)
2×橡胶顶盖 1×快速入门指南
2×安装夹板 1×安全说明书和保修卡

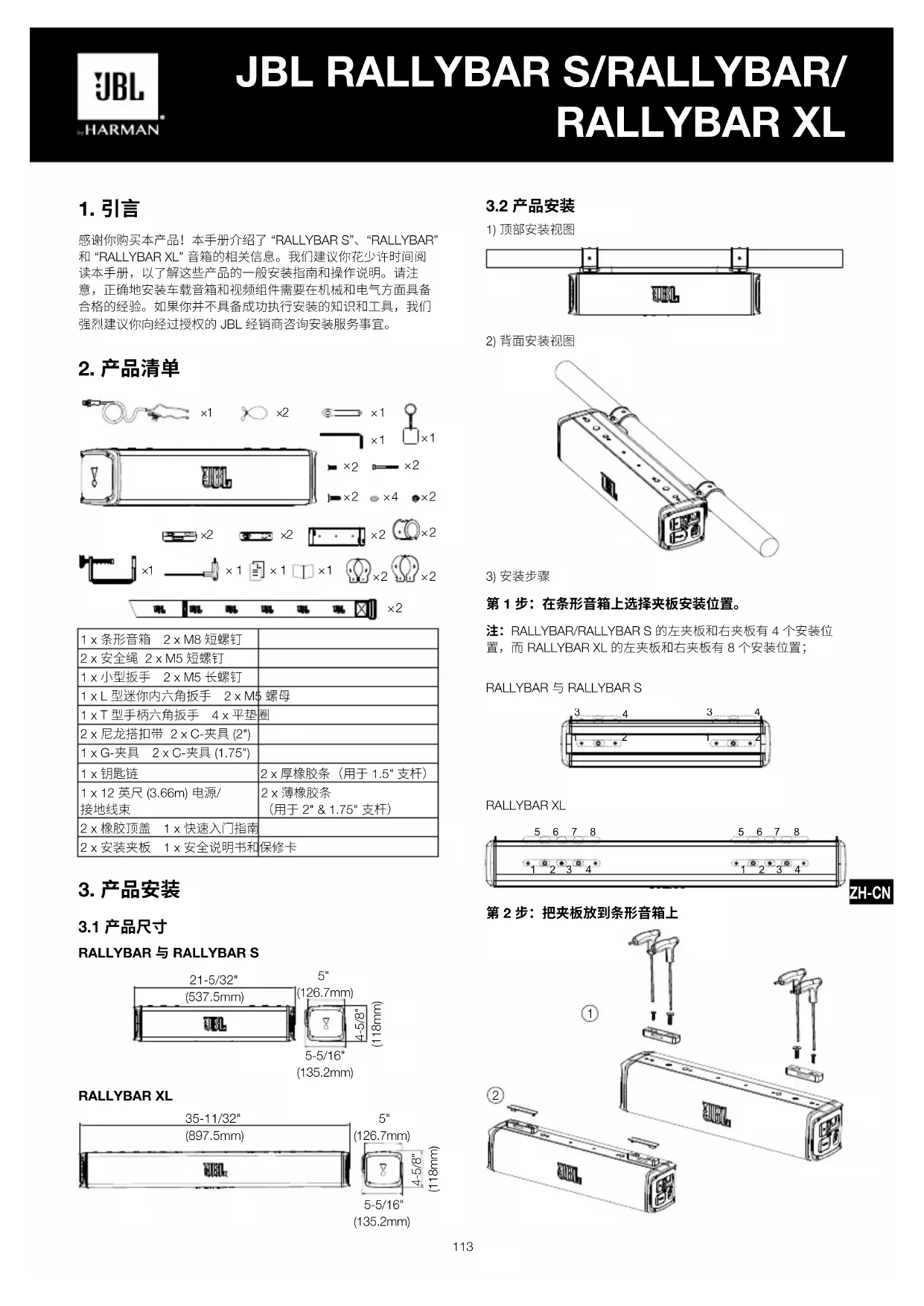

3. 产品安装

3.1 产品尺寸

第 1 步：在条形音箱上选择夹板安装位置。

注：RALLYBAR/RALLYBAR S 的左夹板和右夹板有 4 个安装位置，而 RALLYBAR XL 的左夹板和右夹板有 8 个安装位置；

第 3 步：根据支杆尺寸选择 C-夹具和橡胶。

选项1：

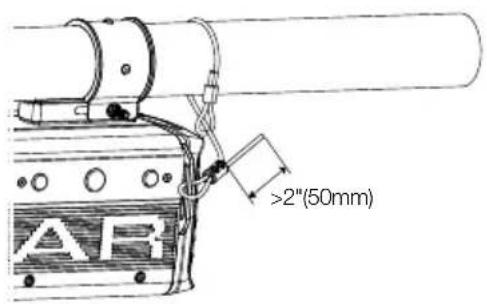

注：在使用 L 型六角扳手拧紧安全绳之前，请确保距离安全绳端部超过 2" (50 mm)。

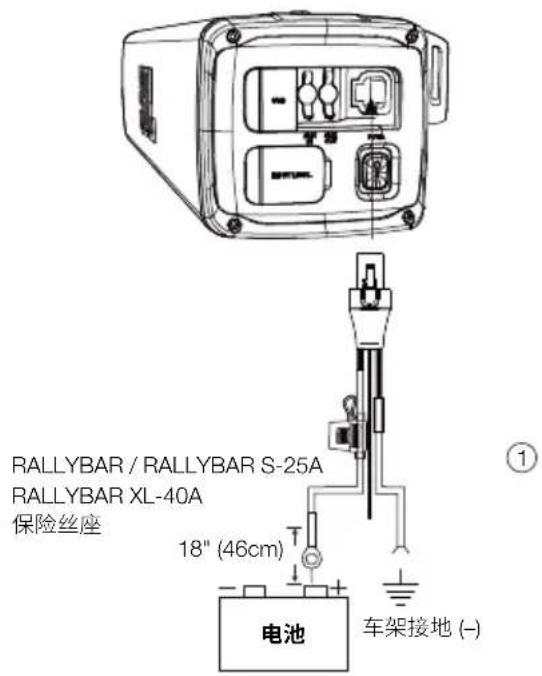

电源：将线束中的红色 +12V 电源线连接到车辆电池的正极端子。该线束包括一个直列式 25A ATC 保险丝（RALLYBAR 和 RALLYBAR S）或 40A ATC 保险丝 (RALLYBAR XL) 和 5/16" 环形端子。如果不需要，可以切断环形端子，但保险丝应始终保持在距离电池 18"(457 mm) 以内

接地：将线束中的黑色 GND 线连接到车架的裸金属上，例如在安全带螺栓处。

注：1. 请仅使用随附的电源线束。2. 如有可能，请除去地线连接位置车架上的油漆以获得最佳接触。建议在环形连接器下面使用一个星形垫圈，以确保安全连接。3. 断开与车辆电池的连接，以避免电气短路。

插件：将电源连接器插入音箱侧面的“电源”端口。

RALLYBAR / RALLYBAR S-25A RALLYBAR XL-40A 保险丝座 18" (46cm) 电池 车架接地 (-)

4.2 开机

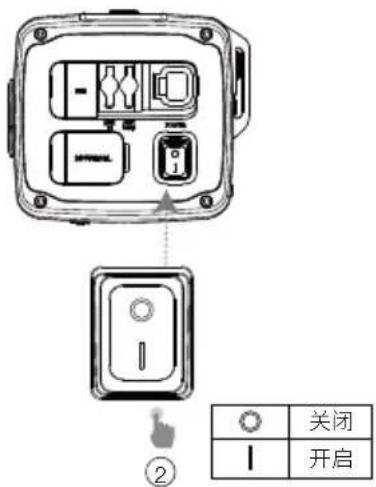

主电源开关：按下侧面板上的主电源开关，打开/关闭音箱。

一旦打开主电源，电源按钮（底部背光灯）将发出白光，并开始缓慢闪烁，表明音箱处于深度待机模式。

关闭 开启

注：在深度待机模式下，短按灯按钮只能打开/关闭 MAP 灯。

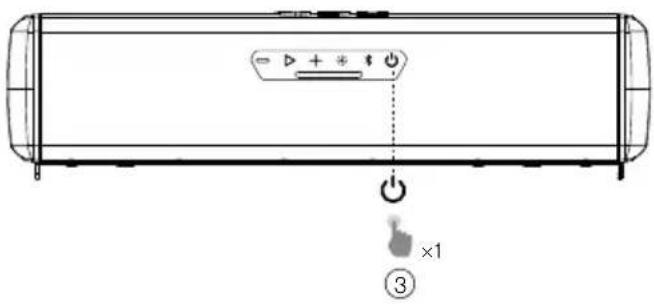

按下电源按钮：按下电源按钮，电源按钮的背光灯将变为白色常亮，表明音箱处于运行模式。

	关闭	主电源开关关闭
		主电源开关打开(深度待机模式)
		运行模式打开
		保护:OVP/UVP/OTP

5. 产品概述

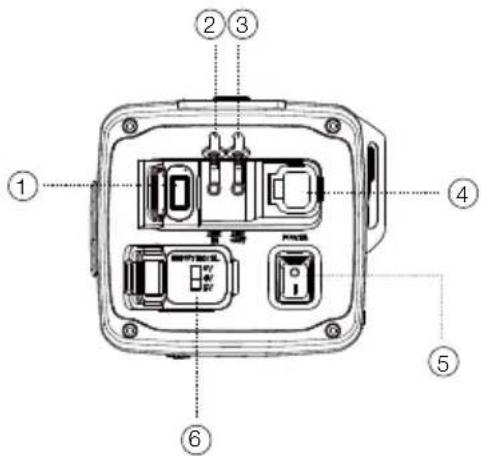

5.1 侧面面板

- 通过 3.5 ~mm 音频线（不随附）连接外部音频设备。

1. AUX-OUT（辅助输出）

- 通过 3.5 ~mm 音频线（不随附）连接辅音箱、放大低音炮

1. 电源

- 连接车辆电池。

1. 主电源开关

- 按下可打开和关闭电源。|打开，○关闭。

1. 输入电平

- 当使用 AUX-IN（辅助输入）与主机连接时，提供 3 种不同的增益设置：2V、4V 和 6V。(2 Vrms: 0.35 Vrms-2 Vrms; 4 Vrms: 0.7 Vrms-4 Vrms; 6 Vrms: 1.05 Vrms-6 Vrms)

5.2 底部面板

① ② ③ ④ ⑤ ⑥ ⑦ ○ + * +

ZH-CN

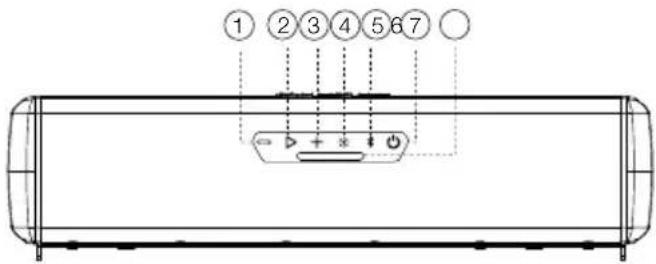

NO.	按钮	短按 长按
1	—	按下逐级降低音量 不	断降低音量(长按1秒)
2	▷	按下以播放或暂停音乐;按两次可播放下一首曲目;按三次可播放上一首曲目。
3	+	按下逐级增大音量 不	断提升音量(长按1秒)
4	☀️	按下可按顺序切换 MAP 灯:100%亮度 -> 50% 亮度 ->关闭	长按2秒可按顺序切换灯光秀模式:Rock -> Flow -> Cross -> Ripple -> Flash -> Static1 -> Static2 -> Mix -> DIY -> OFF
5		按下按钮可进入蓝牙配对模式。	长按5秒可断开所有蓝牙设备的连接并进入蓝牙配对模式
6		按下可在运行模式和深度待机模式之间切换

7 MAP 灯

6. 使用 RALLYBAR

6.1 蓝牙连接

你可以将 RALLYBAR 用作已启用蓝牙的智能手机或平板电脑的外部音箱。

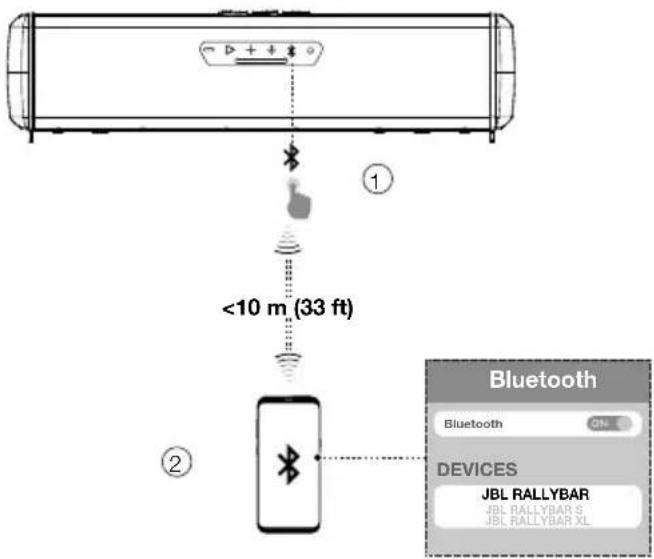

1) 按下 ✗ 可进入蓝牙配对模式。
2) 选择 “JBL RALLYBAR”、“JBL RALLYBAR S” 或 “JBL RALLYBAR XL” 进行连接。
3) 连接成功后，音频将立即从蓝牙设备串流至音箱。

① <10 m (33 ft) ② Bluetooth Bluetooth DEVICES JBL RALLYBAR JBL RALLYBAR S JBL RALLYBAR XL

ZH-CN

关闭	关机
白色(常亮)	处于运行模式,但没有蓝牙连接
蓝色(常亮)	蓝牙已连接
蓝色(闪烁)	蓝牙配对

注：

• 该音箱最多可记忆8个配对设备。若与第9台设备配对，则会清除第1台已配对设备的信息。
• 该产品与蓝牙设备和操作环境之间的距离会影响蓝牙性能。

欲终止启用蓝牙的设备，请执行以下操作：

• 关闭该音箱。
• 禁用设备上的蓝牙；或将此音箱移动到蓝牙操作范围之外。

欲重新连接启用蓝牙的设备，请执行以下操作：

• 下次打开该音箱时，它会自动尝试重新连接最后一次连接的设备；
• 如果没有，请在蓝牙设备上手动选择“JBL RALLYBAR”、“JBL RALLYBAR S”或“JBL RALLYBAR XL”，以开始连接

USB 音乐 音乐 音乐 音乐

6.2 USB 连接

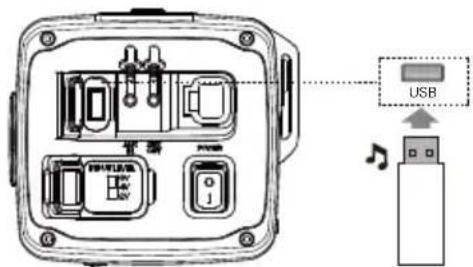

通过 RALLYBAR，你可以欣赏 MP3 播放器等 USB 存储设备上存储的音乐。将 USB 存储设备插入 RALLYBAR 的 USB 端口。音乐将自动播放。如果没有，请检查 USB 设备是否包含可播放的音频内容。

支持的音频格式

扩展格式	编解码 采样率 比特率
WAV PCM	44.1 kHz ~	192 kHz	<5 Mbps
	LPCM 44.1 kHz ~	192 kHz	<5 Mbps
MP3 MPEG	1 layer1/2/3 32 kHz ~	48 kHz	32 Kbps ~320 Kbps
	MPEG2 layer1/2/3 16 kHz ~24 kHz		8 Kbps ~160 Kbps
	MPEG2.5 layer3 8 kHz ~12 kHz		8 Kbps ~160 Kbps

提示：

1. 音箱按字母顺序播放 USB 存储设备中从根文件夹到子文件夹的最后一级的音频文件。最多支持 8 层子文件夹。
2. 支持的 USB 驱动器文件系统：FAT16、FAT32

6.3 AUX 连接

6.3.1 AUX-IN（辅助输入）连接

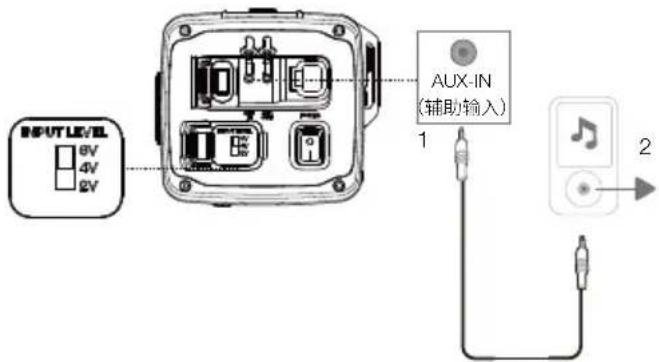

1. 将 3.5 mm 音频线（不随附）连接至：
2. 车载便携式音频设备或耳机的 AUX-OUT（辅助输出）端口。
3. 该音箱的 AUX-IN（辅助输入）端口
4. 打开便携式音频设备或耳机后，它就会开始播放。

INPUT LEVEL 6V 4V 2V AUX-IN (辅助输入) 1 2

注：

• 如果使用 AUX-IN（辅助输入）连接主机和此音箱，则可能需要 RCA 转 3.5 mm 的电缆或适配器（不随附）。
• 当使用 AUX-IN（辅助输入）与主机连接以避免噪音时，有 3 种不同的输入电平选项可供选择：2 Vrms (0.35 Vrms-2 Vrms); 4 Vrms (0.7 Vrms-4 Vrms); 6 Vrms (1.05 Vrms-6 Vrms)。

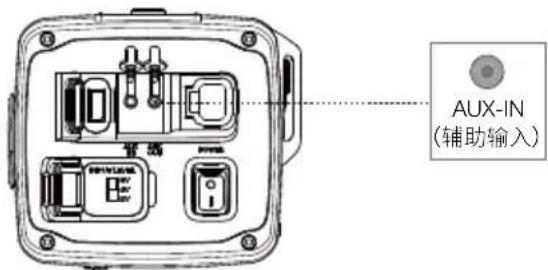

6.3.2 AUX-OUT（辅助输出）连接

你可以使用 AUX-OUT（辅助输出）连接外部音箱或低音炮（例如，www.jbl.com 上单独出售的 JBL BASSPRO GO）。

1. 将 3.5 mm 音频线（不随附）连接至：

2. RALLYBAR 的 AUX-OUT（辅助输出）端口

3. 外部音箱或低音炮的 AUX-IN（辅助输入）端口

AUX-IN (辅助输入)

6.4 音频源优先级

1. 第一优先级 —— U 盘 > 第二优先级 —— 蓝牙 > 第三优先级 AUX-IN（辅助输入），一次只能播放一个音频源。
2. 优先级较高的音频源可能会影响优先级较低的音频源；启动一个高优先级的音频源总是会中断一个低优先级音频源。

音频源情况 1：当 U 盘在条形音箱上时。

	正在播放U盘音频源	未播放U盘音频源	备注
蓝牙音频源	如果用户想要播放蓝牙音频源,则需要按下RALLYBAR上的播放/暂停按钮来停止播放U盘中的音乐,然后播放蓝牙音频源中的音乐	蓝牙音频源可以直接接入	条形音箱上的控制按钮(播放/暂停、音量+、音量-)可以控制U盘音频源
AUX-IN(辅助输入)音频源	需要按下RALLYBAR上的播放/暂停按钮来停止播放U盘中的音乐,并直接播放AUX-IN(辅助输入)音频源中的音乐	AUX-IN(辅助输入)音频源可以直接接入并播放。

音频源情况 2：当条形音箱上有蓝牙连接时。

	正在播放蓝牙音频源	未播放蓝牙音频源	备注
U盘音频源	1.插入U盘,就会直接开始播放U盘中的音乐2.如果U盘已经插在RALLYBAR上并且正在播放蓝牙音频源,那么按下RALLYBAR上的播放/暂停按钮则会停止播放蓝牙音乐,并开始播放U盘中的音乐	U盘音频源可以直接接入	条形音箱上的控制按钮(播放/暂停、音量+、音量-)可以控制U盘音频源
AUX-IN(辅助输入)音频源	需要按下RALLYBAR上的播放/暂停按钮来停止播放蓝牙音频源,并直接播放AUX-IN(辅助输入)音频源中的音乐	AUX-IN(辅助输入)音频源可以直接接入并播放。	条形音箱上的控制按钮(播放/暂停、音量+、音量-)可以控制蓝牙音频源

音频源情况 3：当条形音箱上有 AUX-IN（辅助输入）连接时。

	正在播放 AUX-IN(辅助输入)音频源	未播放 AUX-IN(辅助输入)音频源
U盘音频源 U盘	音频源可以直接接入并播放
蓝牙音频源 蓝牙	音频源可以直接接入并播放。

7. 高级用法

7.1 MAP 灯光效果

短按 ☑ 可切换 MAP 灯光效果：MAP 灯光以 100% 亮度打开，MAP 灯光以 50% 亮度打开，关闭

MAP灯 100% 亮度 50% 亮度 MAP灯关闭 ×1 ×1 ×1

7.2 RGB 灯光效果

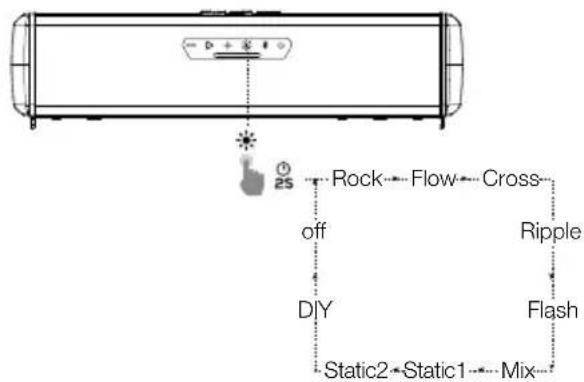

长按 *按钮 2 秒可选择你喜欢的灯光模式：Rock -> Flow -> Cross -> Ripple -> Flash -> Static1 -> Static2 -> Mix -> DIY -> OFF

USB RGB 灯光

按钮 按	行为
		RGB 灯光模式更改
		关闭 RGB 灯光

注：
- 同时长按▶和💡按钮2秒，可快速关闭前部RGB灯。
-DIY图案将是根据你对RGB灯光DIY设置保存的最新图案

7.3 RGB 灯光亮度设置

UBL

RGB 灯光

按钮 按	行为
— +		RGB 灯光亮度设置模式

按钮背光灯状态

关闭	关机
白色(常亮)	处于运行模式
白色(闪烁)	1. 处于 RGB 灯光 DIY 菜单模式2. 处于 RGB 亮度菜单模式

RGB 灯光亮度调整级别

1级：最低

2级：50%亮度

3级：70%亮度

4级：最高亮度

1. 同时长按+和按钮2秒可进入或退出RGB灯光亮度菜单模式
2. 短按 + 以提高亮度；按下可以降低当前的灯光亮度
3. 按下可以保存亮度选择并退出亮度菜单模式

注：

• 当处于 RGB 灯光亮度菜单模式时，+、- 和 - 按钮的背光灯将处于白色闪烁状态。
• 有 4 个级别的亮度可供选择：最低、50%、70%、最高
• 所有 RGB 灯光模式均提供亮度级别选择。
• 如果在亮度菜单模式下超过 2 分钟没有任何操作，将自动退出 RGB 灯光亮度菜单模式，但不会保存亮度调整。
• 同时按下+和按钮2秒可以退出，亮度调整将不会保存。
• 只需按下▶按钮进行确认，即可最终保存亮度调整。
• 如果按下主电源开关直接关闭音箱，将无法正确保存亮度调整以备下次使用。用户须按下电源按钮进入深度待机模式，然后按下主电源按钮关闭电源，才能保存 DIY 设置。

7.4 RGB 灯光 DIY 设置

USB

RGB 灯光

按钮 按	行为
+ ⚙️	2S	RGB 灯光 DIY 设置模式

按钮背光灯状态

关闭	关机
白色(常亮)	处于运行模式
白色(闪烁)	处于 RGB 灯光 DIY 菜单模式处于 RGB 亮度菜单模式

关闭	关机
白色(常亮)	处于运行模式
蓝色(常亮)	处于 RGB 灯光 DIY 菜单模式

灯光模式

1. 浅蓝色
2. 蓝色
3. 绿色
   4.橙色
4. 紫色
5. 红色
6. 白色
7. 黄色
8. 关闭

二次色区域

1. 浅蓝色
2. 蓝色
3. 绿色
   4.橙色
4. 紫色
5. 红色
6. 白色
7. 黄色

8. 关闭

9. 同时按下 + 和 ⚙ 按钮 2 秒可进入或退出 RGB 灯光 DIY 菜单。

10. 按下+或按钮可以从以下6种灯光模式中进行选择：Rock、Flow、Cross、Ripple、Static和Mix。

11. 按下▶按钮确认模式选择，同时进入原色区域菜单
12. 按下+或=按钮可以从以下9种灯光颜色中进行选择：浅蓝色、蓝色、绿色、橙色、紫色、红色、白色、黄色和关闭。
13. 按下▶按钮确认原色选择，同时进入“二次色区域”菜单。
14. 按下+或=按钮可以从以下9种灯光颜色中进行选择：浅蓝色、蓝色、绿色、橙色、紫色、红色、白色、黄色和关闭。
15. 按下▶按钮确认二次色选择并退出 RGB 灯光 DIY 菜单。

注：

• 当处于 RGB 灯光 DIY 菜单模式时，+、— 和 ▶ 按钮的背光灯将处于白色闪烁状态，而 ✿ 按钮的背光灯将为蓝色常亮。
• 如果在 RGB 灯光 DIY 菜单模式下超过 2 分钟没有任何操作，将自动退出 RGB 灯光 DIY 菜单模式，但不会保存 DIY 设置。
• 同时按下+和按钮2秒可以退出，亮度调整将不会保存。
• 只需按下▶按钮进行确认，即可最终保存并退出 DIY 设置。
• 最新保存的 DIY 设置将覆盖以前的 DIY 设置。在 DIY 模式下只可保存上一次设置的模式。
• 如果按下主电源开关直接关闭音箱，将无法正确保存 DIY 调整以备下次使用。用户须先按下电源按钮进入深度待机模式，然后再按下主电源按钮关闭电源，才能保存 DIY 设置供下次使用。

7.5 广播模式

在广播模式，你可以通过多个条形音箱播放音频。当条形音箱处于广播模式时，+按钮的背光灯将为蓝色常亮 按钮背光灯状态

+

蓝色(常亮)

广播模式开启

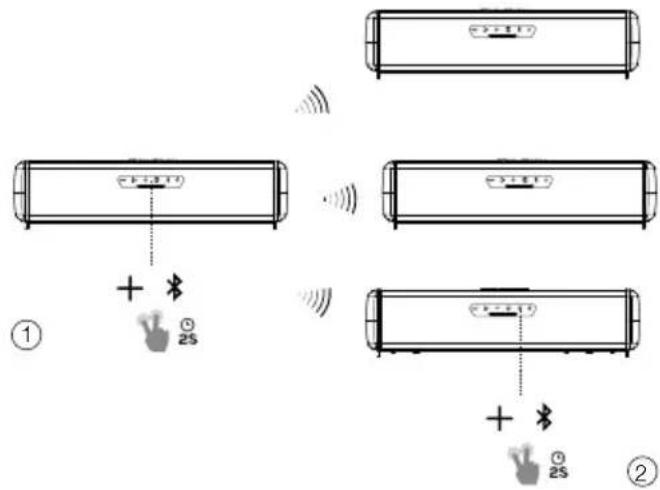

1. 同时按下+和*按钮2秒可进入或退出广播模式。
2. 对所有条形音箱重复第 1 步操作。
3. 当处于广播模式时，+按钮的背光灯将处于蓝色常亮状态。

• 广播模式与 AUX-IN（辅助输入）、U 盘和蓝牙输入音频源兼容。
• 在广播模式下，音频可以与 RGB 灯光同步
• 本地音频源（蓝牙/AUX-IN 和 USB）可以在广播模式下接入：只有当辅助条形音箱未播放本地音频源时，辅助条形音箱才会接收来自其他条形音箱的音乐
• 在广播模式下，只有主条形音箱会将音量或 RGB 灯光变化同步到其他条形音箱，而第二个/第三个/第四个...条形音箱不会将音量变化同步到其他条形音箱上。
• RALLYBAR 可以在广播模式下连接 RALLYBAR、RALLYBAR S 和 RALLYBAR XL
• 多个条形音箱广播模式连接场景示例如下：

	A条形音箱	B条形音箱	C条形音箱	结果
场景1进入广播模式时,播放音乐		进入广播模式时,未播放音乐	/A为主音	箱,B为辅音箱
场景2进入广播模式时,播放音乐		进入广播模式时,播放音乐	/A和B都是主	音箱,不能互相连接;需要让2个音箱中的一个停止播放音乐,用作辅音箱。
场景3进入广播模式时,播放音乐		进入广播模式时,播放音乐	进入广播模式时,未播放音乐	A和B都是主音箱,C将随机连接A或B成为辅音箱

① + * 25

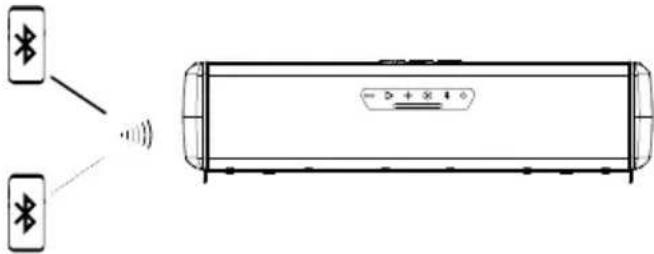

一个条形音箱最多可同时连接两个蓝牙 ^® 设备。

• 当关闭条形音箱时，它只会自动连接最新操作的设备，用户需要手动连接第二个设备。
• 最多可以同时连接两个设备，其中一个设备上的最后一个操作将始终占据控制权。
• 当连接有 2 台蓝牙设备时，第三台设备无法找到 Rallybar 的名称。

7.7 DEMO 模式

按钮 按	行为
		进入或退出 DEMO 模式

要进入或退出演示模式，请同时按住“蓝牙”和“播放/暂停”按钮5秒钟。

注：

• 只有 AUX 音频可以工作，USB 和蓝牙被禁用
• 长按灯光按钮可切换到下一个模式。短按 MAP 灯可以打开/关闭/或者将亮度调至 50%

每隔 30 秒，会按以下顺序自动切换到下一个灯光模式：

如果 1 小时内没有任何操作，设备将自动切换到默认的 “Rock” 模式

7.8 深度待机模式

产品将进入深度待机模式

• 如果没有蓝牙连接，并且超过 15 分钟没有任何操作。
• 如果有蓝牙连接，并且超过 1 小时没有任何操作。

注：

• 如果产品处于深度待机模式，电源按钮的背光灯等将处于白色慢速闪烁状态，其他按钮的背光灯将关闭
• 在深度待机模式下，MAP 灯可以打开或关闭，而如果超过 15 分钟没有任何按键操作，MAP 灯将自动关闭。
• 按下电源按钮，产品将退出深度待机模式

7.9 出厂设置

欲恢复出厂设置，请同时按 + 和 按钮 10 秒。

7.10 固件升级服务

按钮 按 行为
[X06W]		固件版本检查
+ *	1S	固件升级

1. 固件版本检查：

当主电源开关打开，条形音箱处于运行模式时，同时按住“音量降低”和“BT”按钮10秒以上，设备会说出固件版本号

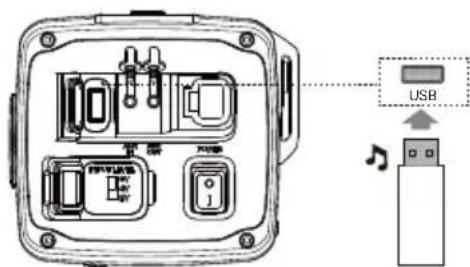

2. 用 U 盘（闪存驱动器）升级固件

1) 将最新固件下载到 U 盘（U 盘文件系统需要为 FAT32 或 FAT16），并将 U 盘插入 USB 端口。
2) 确保主电源开关处于关闭状态。同时长按“音量增大”和“BT”按钮，然后打开主电源开关，1秒后，松开“音量增大”和“BT”按钮以触发固件升级。

注：

- 如果发布了新固件，你可以在 JBL 网站 (www.JBL.com) 上下载最新的固件

1. 规格

RALLYBAR RALLYBAR S RALLYBAR XL
产品描述	21"蓝牙®通用型户外车载条形音箱,带LED灯和150Wrms功放	21"蓝牙®通用型户外车载条形音箱,带150Wrms功放	35"蓝牙®通用型户外车载条形音箱,带LED灯和300Wrms功放
喇叭单元:	4×2.75"(70mm)低音喇叭单元;2×1"(25mm)高音喇叭单元;2×7.2"(182.8mm)×3"(76.2mm)跑道式无源辐射器	4×2.75"(70mm)低音喇叭单元;2×1"(25mm)高音喇叭单元;2×7.2"(182.8mm)×3"(76.2mm)跑道式无源辐射器	8×2.75"(70mm)低音喇叭单元;2×1"(25mm)高音喇叭单元;4×7.2"(182.8mm)×3"(76.2mm)跑道式无源辐射器
输出功率:	150WRMS;300W峰值(IEC60268)	150WRMS;300W峰值(IEC60268)	300WRMS;600W峰值(IEC60268)
THD@额定RMS功率:	<1%<1%<1%
电压范围:	9.6-16V直流电	9.6-16V直流电	9.6-16V直流电
静态电流消耗:	<0.9A<0.9A
最大电流消耗:	25A 25A 40A
频率响应:	45Hz-40kHz	45Hz-40kHz	45Hz-40kHz
信噪比:	>80dB	>80dB	>80dB
电缆类型	12AWG.	12AWG.	10AWG.
电缆长度	12英尺(3.66m)	12英尺(3.66m)	12英尺(3.66m)
蓝牙®版本	5.3	5.3	5.3
蓝牙®配置文件	A2DP V1.3、AVRCP V1.6	A2DP V1.3、AVRCP V1.6	A2DP V1.3、AVRCP V1.6
蓝牙®发射器频率范围	2400MHz-2483.5MHz	2400MHz-2483.5MHz	2400MHz-2483.5MHz
蓝牙®发射器功率	≤15dBm(EIRP)	≤15dBm(EIRP)	≤15dBm(EIRP)
AUX-IN(辅助输入)	2Vrms(0.35Vrms-2Vrms);4Vrms(0.7Vrms-4Vrms);6Vrms(1.05Vrms-6Vrms):(3.5mm连接器)	2Vrms(0.35Vrms-2Vrms);4Vrms(0.7Vrms-4Vrms);6Vrms(1.05Vrms-6Vrms):(3.5mm连接器)	2Vrms(0.35Vrms-2Vrms);4Vrms(0.7Vrms-4Vrms);6Vrms(1.05Vrms-6Vrms):(3,5mm连接器)
AUX-OUT(辅助输出)	2Vrms(3.5mm连接器)	2Vrms(3.5mm连接器)	2Vrms(3.5mm连接器)
USB驱动器文件系统	FAT16、FAT32	FAT16、FAT32	FAT16、FAT32
USB驱动器最大容量	64GB	64GB	64GB
条形音箱外壳尺寸(长x宽x高)	21-5/32"x5"x4-5/8"(537.5mm×126.7mm×118mm)	21-5/32"x5"x4-5/8"(537.5mm×126.7mm×118mm)	35-11/32"x5"x4-5/8"(897.5mm×126.7mm×118mm)
条形音箱尺寸(长x宽x高)	21-5/32"x5-5/16"x4-5/8"(537.5mm×135.2mm×118mm)	21-5/32"x5-5/16"x4-5/8"(537.5mm×135.2mm×118mm)	35-11/32"x5-5/16"x4-5/8"(897.5mm×135.2mm×118mm)
条形音箱重量	11.57Ibs(5.25kg)	11.46Ibs(5.2kg)	20.83Ibs(9.45kg)
包装尺寸(宽x高x厚)	24"x9"x7.6"(611mm×229mm×193mm)	24"x9"x7.6"(611mm×229mm×193mm)	38.2"x9"x7.6"(971mm×229mm×193mm)
总重量	17.14Ibs(7.79kg)	17Ibs(7.74kg)	27.5Ibs(12.52kg)

9. 故障排除

注意：

- 切勿自行维修产品。如果在使用该产品时遇到任何问题，请在请求服务前自行检查如下几个方面。

问题 原因和解决方案
无声音(待机模式指示灯处于关闭状态)	检查条形音箱的 +12V 和 GND 连接是否正确。检查电池附近 +12V 电线的保险丝是否烧断;如果烧断了,请更换同款保险丝。
音箱不发出声音 确保条形音箱已通电且运行模式已打开调整音量。确保声源处于活动状态,而且静音未开启。
蓝牙设备无法与条形音箱连接 确保设备蓝牙功能已开启。条形音箱已与另一台蓝牙设备连接。长按条形音箱的 5 秒以上,可断开连接并与新设备配对。
连接的蓝牙设备的音质不佳。蓝牙接收性能很差。将设备置于靠近条形音箱的地方,或移除设备与条形音箱之间的任何障碍物。
部分按钮无响应	产品可能处于演示模式。在演示模式下,所有USB 和蓝牙输入源以及所有按钮都被禁用,除外。同时按住 和 5 秒可退出演示模式。
U 盘硬件升级失败,在升级过程中拔下 U 盘后,条形音箱被卡住或挂断	在这种情况下,请重新进行固件升级过程,确保条形音箱能够正常工作:关闭主电源开关。同时长按“音量增大”和“BT”按钮,然后打开主电源开关,1 秒后,松开“音量增大”和“BT”按钮以触发固件升级。
深度待机或主电源打开/关闭后,无法自动恢复 USB 音乐	按播放/暂停按钮可从 U 盘恢复播放音乐

ZH-CN

DAFTAR ISI

1. PENGANTAR...... 123
2. ISI KOTAK 123
3. PEMASANGAN PRODUK....123
