POWXG1066 - Spidser PowerPlus - Gratis brugsanvisning og manual

Produkttype	Kædeslibemaskine
Mærke	PowerPlus
Model	POWXG1066
Strømforsyning	230 V ~ 50 Hz
Nominel effekt	180 W
Omdrejningshastighed	6300 min⁻¹
Slibeskivens diameter	100 mm
Slibeskivens boring	10 mm
Slibeskivens bredde	3,2 mm
Kabellængde	0,44 m
Husmateriale	ABS-plastik
Motortype	Børstet
Justerbar slibevinkel	Fra -30° til +30°
Lydtryksniveau (LpA)	83 dB(A)
Lydeffektniveau (LwA)	96 dB(A)
Beskyttelsesklasse	II (dobbelt isolation)
Hovedfunktioner	Slibning af kædesave, vinkeljustering, dybdeanslag
Vedligeholdelse	Regelmæssig rengøring, udskiftning af slibeskive
Sikkerhed	Beskyttelsesskærm, nødstop, ventilation
Garanti	36 måneder
Reservedele	Slibeskive, låsestift, topnøgle

Ofte stillede spørgsmål - POWXG1066 PowerPlus

Hvordan installerer jeg sliberen på en arbejdsbænk?

Placer slibebunden (15) på en flad og stabil overflade. Skru den fast med de medfølgende skruer. Placer derefter slibehovedet (2) på bunden og indsæt bolten i hullerne. Spænd møtrikken med topnøglen.

Hvordan justerer jeg slibevinklen?

Brug drejebordet (14) til at indstille den ønskede vinkel α, fra -30° til +30°, ved hjælp af slibeguiden (4).

Hvordan justerer jeg dybdeanslaget?

Sænk slibehovedet (2), og brug justeringsskruen (11) til at bringe skæretanden mod slibeskiven. Indstil dybdeanslaget ved hjælp af indstillingsskruen (16), så slibeskiven rører tanden.

Hvordan sliber jeg en kæde korrekt?

Indsæt kæden i føringsskinnen (12) med skærekanterne mod slibeskiven. Indstil vinkel og anslag, tænd derefter for apparatet. Sænk slibehovedet ved at trykke let på håndtaget. Slib først alle tænder på den ene side, skift derefter vinkel til den anden side.

Hvordan udskifter jeg slibeskiven?

Tag apparatet ud af stikkontakten og lad det køle af. Skru dækpladen (5) af. Lås spindlen med låsestiften, og løsn derefter sekskantmøtrikken med topnøglen. Udskift slibeskiven og saml i omvendt rækkefølge. Lad værktøjet køre tomt i 30 sekunder.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær beskyttelsesbriller og handsker. Bær ikke løstsiddende tøj. Hold hænderne væk fra slibeskiven under drift. Brug beskyttelsesskærmen. Tag stikket ud før justering.

Hvilket støjniveau producerer apparatet?

Lydtryksniveauet er 83 dB(A) og lydeffektniveauet er 96 dB(A). Over 85 dB(A) anbefales det at bære høreværn.

Hvilke typer kæder kan slibes?

Sliberen er velegnet til almindelige typer kædesavekæder. Den er ikke egnet til professionel brug eller til slibning af savklinger.

Hvordan rengør jeg apparatet?

Rengør apparatet efter hver brug. Brug aldrig aggressive kemikalier. Rengør ventilationsåbningerne. Nedsænk aldrig i vand.

Hvad gør jeg ved motoroverbelastning?

Motoren stopper automatisk ved overbelastning. Lad den køle af et stykke tid, før den startes igen. Undgå at lægge for meget pres på slibeskiven.

BRUGSANVISNING POWXG1066 PowerPlus

Slik unngar du ulykker og skader:

5.2.1 Forberedelse:

Koble maskinen til strømnettet.

For a sla pa setter du p/a/av-bryteren til stillingen "I". Maskinen starter(se Fig. A nr. 1).

For a slá av setter du pá/av-bryteren til "0". Maskinen stopper (se Fig. A no. 1).

Slipemaskinen vil fortsette a gå en stund etter at den har blitt slätt av. Fare for personskade! Den elektriske motoren er utformet for driftsmodus S1. Motoren slås automatisk av när den er overbelastet. Etter en tid med nedkjøling (tiden vil variere), kan motoren slås på igjen.

Slik tester du slipemaskinen:

För du bruker slipemaskinen Förste gang og hv er gang du skifter slipskive, ma du teste maskinen ved à la den spinne fritt i minst 30 sekunder. Slä maskinen av hvis skiven roterer ujevnt, hvis den vingler eller hvis maskinen avgir uvanlige lyder.

Plasser flensen med den buede sider sekende bort fra slipskiven.

1. Hvis slipskiven spinner ujevnt eller maskinen avgir uvanlige lyder, ma maskinen slas av.

10 TEKNISKE DATA

Merkespenning	230V
Merkefrekvens	50 Hz
Merkeeffekt	180 W
Rotasjonshastighet	6300min¹
Materialhus	ABS-plast
Optimal varmespredning	Ja
Presstøpt aluminium	Ja
Type elektrisk motor	Børstet
Skivediameter	100 mm
Borediameter	10 mm
Skivebrede	3,2 mm
Kabellengde	0.44m

11STOY

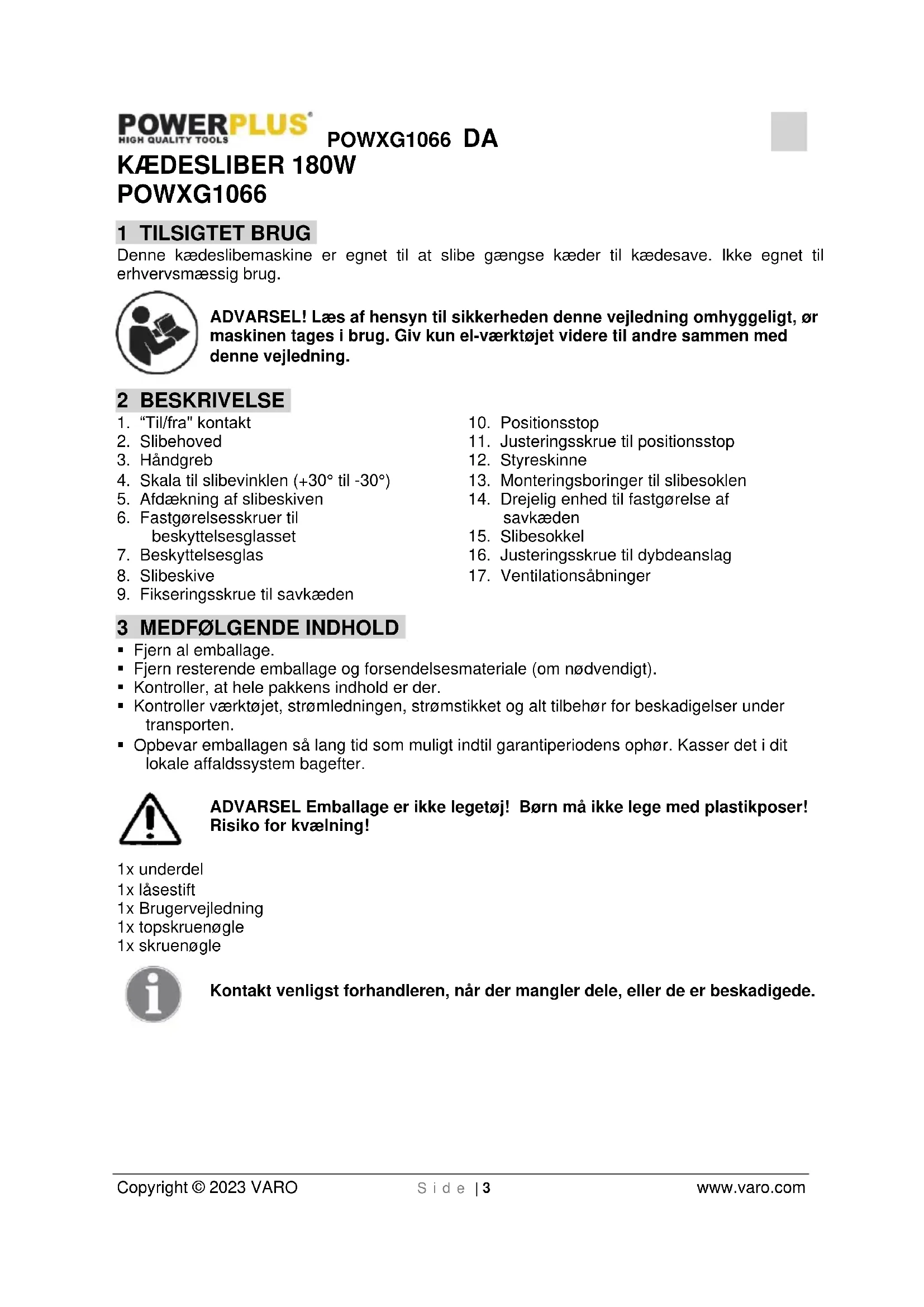

Denne kædeslibemaskine er egnet til at splice gængse kæder til kædesave. Ikke egnet til erhvervsmaessig brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, or maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen medijkevejledning.

2 BESKRIVELSE

1. "Til/fra"kontakt
2. Slibehoved
3. Handgreb
4. Skala til slibevinklen (+30^ til -30°)
5. Afdaekning af slibeskiven
6. Fastgorelsesskruer til beskyttelsesglasset
7. Beskyttesesglas
8. Slibeskive

9. Fikseringsskrue til savkaeden

10. Positionsstop

11. Justeringsskrue til positionsstop
12. Styreskinne
13. Monteringsboringer til slibesoklen
14. Drejelig enched til fastgorelse af savkaeden
15. Slbesokkel
16. Justeringsskrue til dybdeanslag
17. Ventilationsabninger

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesematerialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er/DDle legeto! Born ma icke lege med plastikposer! Risiko for kvaelning!

1x underdel
1x lasestift
1x Brugervejledning
1x topskruenogle
1x skruenogle

Kontakt venligst forhandleren, nár der mangler dele, uller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

CE	I overensstemmelse med de obligatoriske krav i EU-directtiverne.		Klasse II maskine - Dobbelt isolering - Du behøver ingen jordforbindelsessstik.
	Brug af øjenværn påkrævet.		Brug handsker.
	Læs vejledningen För brug.		Sluk for strømmen og fjern stikket fra stikkontakten inden justering og rengøring, eller hvis ledningen somenvikles eller beskadiges.
	Fare for kvæstelser fra roterende værktøj! Hold hænderne på sikker afstand.		Symboliserer risiko for personskader eller skader på værktøjet.

5 GENERELLE SIKKERHEDSINSTRUKTIONER

• Denne maskine er ikke egnet til at blive betjent af personer (eller børn) med begrænsede fysiske, sensoriske eller psykiske evner uller med for lidd erfaring og/eller mangel på den rette viden; medmindreppe er under opsyn af en for sikkerheden ansvarlig person uller de fra dette opsynsperson kan fal instruktioner om, hvordan maskinen skal bruges.

• Af sikkerhedshensyn ma børn ogUNEp a minre end 16 ar savel som personer, der ikke er fortrolige med betjeningsvejledningen, ikke betjene maskinen.

5.1 Elektrisk sikkerhed:

Vær forsigtig: sādan undgår man ulykker og kvæstelser forårsaget af elektrisk stød: Tilslut kun maskinen til en stikdase med en fejlstrømsafbryder (differentialekontakt) med en maksimal godkendt jordstrøm på ikke mere end 30mA .
- Pas på at netspændingen stemmer overens med opgivelsene på typeskiltet.
- Afskaerm maskinen mod fugtighed. Maskinen må hverken vare fugtig eller anvendes i fugtige omgivelser.
- Kontroller altid maskinen og strømkablet med stikket for skader. Undgå kropskontakt med maskindele, der er forbundet med jord.
- I maskinens indre befinder der sig gnistdannende komponenter. Brug derfor ikke maskinen iærheden af brændbare væsker eller gasarter. I tilfælde af uagtsomhed er der fare for brand eller eksplosion.
- Brug ikke stromkablet til at trække stikket ud af stikkontakten. Beskyt kablet mod stærk varme, olie og skarpe kanter.
- Tvaersnittet pa forlaengerkablets ledning skal vare mindst 1,0mm^2 . Rul altid en kabeltromle helt ud for brugen. Kontroller kablet for skader.
- Til udendørs brug ma man kun bruge dertil godkendte forlaengerkabler.
- Hold strømkablet og forlæŋgerkablet på en sikker afstand fra slibeskiven og savkaeden. Træk omgående stikket ud af stikkontakten ved en beskadigelse eller gennemskæring af kablet. Undlad at berøre kablet, För dette er afkoblet strømnettet.
- Beskadigede kabler eller kabler, der/DD er vedligeholdt ifolge forskrifterne, koblinger og stik ma ikke bruges.
- När til Slutningsledningen på maskinen er godt brugt, skal这部分 udskiftes af producenten, af dennes kundeserviceafdeling eller af en person med tilsvarende kvalifikationer og den skal udskiftes med en speciel til Slutningsledning for at undgå farer.

5.2 Arbejder med maskinen

Sādan undgār man ulykker og kvæstelser:

5.2.1 Forberedelse:

• Baer altid egnet arbejdstj og beskyttelsessudstdyr:
• Baer aldrig Iostsiddende tog ell smykker, da de kan blive grebet af bevagelige dele.
• Bær en hovedbeklaedning, hvis man har langt hare.
• Bær en beskyttelsesbrille. I tilfælde af uagtsomhed kan der opstå øjenskader fra gnister erller siliberester.
• Bær ved arbejdet med savkaeden beskyttende handsker for at undgå snitsaar.
• Bær en støvmaske for at undgå indanding af sliberester.
  Ved arbejder er skridsikkert fodtjo anbefalelsesvardigt.
• Pas på at der ikke befinder sig andre personer eller dyr iærheden af arbejdsområdet. Lad ingen berøre maskinen eller kabinet. Pas især godt på børn.
• Undlad at arbejde med maskinen i tilfaelde af traethed eller after indtagelse af alkohol eller tabletter. Laeg altid en arbejdspause ind i rette tid.
• Hold arbejdsomr极端i orden. Efterlad ingen værktjoer, emner erler kabler i umiddelbar naerhed af arbejdsomr极端et. Sorg for tilstrækkelig belysning. Der er fare for ulykker.
• Før maskinen tages i brug, sökontrolér, at dens sikkerhedsfunktioner virker perfekt og fål vished for, at ingen dele er beskadigede. Kontrolér, hvorvidt bevægelige dele fungerer upåklageligt og ikke klemmer. Kontrolér kablet regelmæssigt. Alle dele og afskaernningsindretninger sösom afskærmningsglasset skal ære korrekt monteret og opfylde alle betingelser for at kinne garantere en fejlfri drift. Brug ikke maskiner, hvor kontakten ikke kan sluttes til eller fra. Beskadigede dele skal repareres eller udskiftes sagkyndigt på et godkendt, specialiseret værksted, for sö vidt der ikke er oplyst andet i vejledningen.
• Arbejd ikke med en maskine, der er beskadiget, ufuldstandendig eller ombygget,uden producentens samtykke. Kig på maskinens sikkerhedstilstand for brugen og især paa stromkablet og kontakten.
• Kontroller slieskiven for brugen af denne; brug ingen afbrækkede, sprungne aller pa anden mäde beskadigedeprodukter. Udskift en slidt slieskive.

5.2.2 Betjening:

• Pas på at kontakten er afbrudt, nr stikket sættes i stikdåsen.
• Pas ved arbejder pa at sta sikkert. Undgà unormale kropsholdninger og hold ligevægten.
• Hold hænderne på en sikker afstand fra slibeskiven og fra kædens tænder, nr maskinen kører. Bevæg ikke kæden med handen. Der er fare for kvæstelser.
• Hold aldrig fingrene mellem slidersskiven og den drejelige enched eller mellem slidersskiven og aftkaermningspladen. Der er fare for skader.
• Kæden bliver varm ved slibning. Det slebne sted ma ikke berøres, for der er fare for brandsår.
• Observé—hele tiden maskinen og emnet, der behandles. Brug aldrig maskinen, hvis man er ukoncentreret eller distraheret.
• Brug udelukkende tilbehør, der er blevet anbefalet i/DDne vegjledning. Brugen af andet end anbefalet tilbehør kan fore til kvæstelser. Brug ikke dette værktøj til at skærpe savklinger.

• Sluk for maskinen og træk netstikket ud

• nár maskinen ikke er i brug

• for rengorings-, kontrl- og vedligeholdelsesarbejder

• for udskiftning af sliderskiven
• hvis tilstunningsledningen er beskadiget eller i uorden
• ved uvante lyde

POWXG1066 DA

• Dette elektriske værktøj opfylder de gældende sikkerhedsbestemmelse. Alle vedligeholdelsesarbejder, der ikke er nævnt ideen vegledning, skal udelukkende udføres på et specialværksted, säledes der anwendes originale reservedele; i modsat fald kan der ske ulykker for brugeren.

5.2.3 Vedligeholdelse af maskinen:

• Skru maskinen fast på et plant og stabilt arbeidsbord for at muliggore et sikkert arbeje.
• Hold maskinen ren for at kunne arbejde bedre og mere sikkert. Følg vedligeholdelses -, kontrol- og serviceinstruktionerne omhyggeligt savel som anvisningerne, der tager sigte pa udskiftning af udstyr.
• Hold händgrebene tørre, rene og fri for olie og fert.
  Fjern justerings - og skruenogler for maskinen tages i brug.
• Arbejd udelukkende indenfor det angivne kapacitetsomrade. Udov ikke for krattigt tryk paskslibeskiven. Brug ikke en maskine med for lidt kraft til for tungt arbejde. Brug ikke værktajet til formal, hvortil det ikke er bestem.
• Opbevar maskinen på et tørt, aflukket sted og utdenfor barns rækkevidde. Sibeskiverne skal opbevares og handteres ifolge producentens instrukser.

6 BESKRIVELSE AF ARBEJDSPROCESSEN

Denne kædeskærpende maskine skal monteres fast på en arbejdsoverflade før den forste ibrugtagning. Til fremdrift har den en elektrisk motor. Slibevinklen kan komfortabelt justeres fra -30^ til +30^ ved hjælp af en drejelig enched. Kædestyret har et variabelt, justerbart anslag. Skærpningen foregår ved at svinge med silbehovedet. Til beskyttelse af brugeren er maskinen udrustet med et afskaemningsglas. Hvad angår betjeningselementernes Funktion henvisser vi til følgende beskrivelser i det nedenstaende.

7 IBRUGTAGNING (FIG. B)

7.1 Installing

Anbring silbekabinettet (2) på basen (15) og indsæt boltskruen gennem bærehullerne på huset fra venstre mod hjre, og monter spændeskive og møtrik. Hold bolthovedet til venstre med en topnøgle, og spænd møtrikken til hjre med noglen, kontroller om silbekabinettet kan bevæge sig frit bagfra og foran og vice versa.

8 ARBEJDE MED MASKINEN

Brug udelukkende tilbehør, der er blevet anbefalet i/DDne vegledning. Brug udelukkende originale dele. Træk netstikket ud forud for alle arbejder pa maskinen. Kontroller slbeskiven for den tages i brug: Kontroller afstanden mellem afskærmninger og slbeskiven. Brug ingen afbrækkede, sprungne ell er pa,anden made beskadigede slbeskiver. Tend icke for maskinen for den er sikkert monteret pa arbejdsoverfladen.Der er fare for kvæstelser!

Skiven lober en tid after at maskinen er blevet slukket. Der er fare for kvæstelser. Den elektriske motor er designet til driftstilstand S1. Motoren slukker automatisk, nar den er overbelastet. Efter en koleperiode (tiden varierer) kan motorenændes igen.

Omdrejningstest:

Sorg forste gang, der arbejdes og after hver udskiftning af slibeskiven, for at lave en omdrejningstest i mindst 30 sekunder uden belastning. Sluk for maskinen, hvis skiven ikke drejer centeret, hvis der er væsentlige rystelser eller hvis der kan høres unormale lyde.

8.2 Skaerpning af savkaeder (Fig. C)

• En forkert skærpning af savkaeden kan.fore til beskadigelse pa selve kaeden og og fearen for tilbageslag af saven!
  Vær omhyggelig med en nogagtig justering af kaeden.
  Vær opmaerkso m pa den korrekte slibevinkel og minimumsmalene pa savkaeden.
  Fjern sà lidt materiale som muligt.
• Slib jegke i fremførings - eller forbindelsesled, da kaeden i givet fald kan briste.
• I tilfælde af uagtsomhed er der fare for ulykker ved omgangen med kædesaven.

8.3 Anvisninger til skærpning

• After skærping skal alle skær vare lige lige og bredde.
  Kæden er slidt og skal udskiftes med en ny savkæde, nær skærene er næt ned pa ca. 4 mm.
• Pas på at den fjedrendeypassatte afskærmning kan korefrit og ikke klemmer. Drej ikke fastgorelsesskruerne til afskærmningen for fast til.

8.3.1 Savkaeden laegges i:

• Drej fikseringsskruen (9) Iøs og læg savkæden på styreskinnen (12). Skærekanterne skårettes mod slibeskiven (8).
• Klap positionsstoppet (10) nad og træk savkæden sa vikt bagud, at den skæretand (25), der skal sliders, ligger mod positionsstoppet.

8.3.2 Slibevinklen indstilles:

• Indstil med den drejelige enched (14) den pakrævede slibevinkel α ved hjælp af skalaen (4).

8.3.3 Positionsstoppet/anslaget justeres:

• Bevæg silbehovedet (2) nedad. Bring ved hjælp af justeringssskruen (11) skæretanden sæ tæt på slieskiven, at skæretanden (25) ligger mod silbeskiven (8).
• Fastgør kædeleddet ved hijelp af fikseringsskruen (9).
• Indstil dybdeanslaget ved hjælp af indstillingsskruen (18) på en sádan måde, at slibeskiven (8) nar ned til bunden af tanden.

8.3.4 Skaerpning:

Tend for maskinen (se „Til-og frakobling “).
- Med et let tryk på handgrebet (3) bevæges splicehovedet (2) nedad og slider skæretanden skarp.
- For at före kæden videre frem, skal maskinen slukkes. Drej fikseringsskruen (9) løs og fastgør det følgende kædeled, der skal slibes skarpt, ved hjælp af det justerede positionsstop (10) og fikseringsskruen (9).

Slib først tænderne skarpe fra den ene side af kæden. Omjustér sá slibevinklen og slib tænderne skarpe fra den,anden side.

8.3.5 Afstanden pa dybdebegraenseren efteres (se fig. C):

De savende dele af kæden er skæreleddene, der bestar af en skæretand (25) og et dybdebegrænsende forskaer (26).

Afstanden i hogen mellem disse to bestemmer afstanden A pa dybdebegrænseren.

1. Kontroller altid after den tredje skærpning om afstanden A på dybdebegrænsen stemmer overens med de af producenten af savkaeden opgivne specifikationer.
2. Fil højden på forskaerets dybdebegrænsning lidt af med en flad fil og afrund forskaeret på dybdebegrænseren en lille smule. Den oprindelige facn skal bibeholdes.

9 VEDLIGEHOLDELSOG RENGORGING

Træk netstikket ud før alle arbejder på maskinen.

Lad arbejder, der/DDke er beskrevet i donne vejledning, udfore pa et specialværksted. Brug kun originale dele. Lad maskinen afkole f#r alle vedligeholdses- og rengoringsarbejder. Der er fare for brandsar!

Kontroller altid maskinen for synlige defekter fbr brugen.

Efterse især nibeskiven. Udskift beskadigede dele.

9.1 Rengoring

Kemiske substanser kan påvirke kunststofdelene på maskinen. Rengør aldrig maskinen under rindende vand.

• Rengør altid maskinen grundigt after hver brug.
• Rengør ventilationsslidserne.

9.2 Sildenafil uddiskiftes (Fig. D)

Sluk for maskinen og træk netstikket ud. Lad maskinen afkøle.

1. Skru afdaekningen (5) til slieskiven Ios ved at Iosne fastgorelsesskruerne.
2. Lás spindlen ved at indsætte lasestiften under nibeskiven i huset, drej nibeskiven med handen, indtil lasestiften gár i indgreb og løsn den seskantepe mørrik med stiknøglen.
3. Fjern matrik, spendeskive og slibehjul.
4. Monter nyt slibehjul og skru pa dakslet i omvendt rækkefolge.
5. Lad maskinen kore i 30 sek.

Anbring flangen sādan, at den hvælvede side vender vaek fra nibeskiven.

1. Hvis der forekomm er vesentige rystelser erler der kan hres unormale lyde, sa sluk for maskinen.

10 TEKNISKE DATA

Mærkespænding	230 V
Mærkefrekvens	50 Hz
Mærkeeffekt	180 W
Rotationshastighed	6300min-1
Kabinetmaterialie	ABS-plast
Optimal varmespredning	Ja
Støbt aluminium	Ja
Elektrisk motortype	Børstet
Skivediameter	100 mm
Indvendig diameter	10 mm
Skivebrede	3,2 mm
Kabellængde	0.44meter

11 STØJ

Stojemissionsværdier er malt i overensstemmelse med gaelnde standarder. (K=3)

Lydtryksniveau LpA 83dB(A) Lydeffektniveau LwA 96 dB(A)

BEMAERK: drug horevaern nár lydtrykket er over 85 dB(A).

12 GARANTI

Produktet dækkes af garanti i en periode pa 36 maneder fra den forste købers købsdato.
- Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik ell er tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som følge af misbrug, ulykke erlerændringEller transportomkostninger.
- Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveende garanti.
Vi fraskriver os ogsa alt ansvar for enhver personskade som folge af forkert brug af værktogiet.
- Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftliqt.
- Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden på apparatet er opstaet som fjge af uagt som vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt aller ved grov uagtsomhed), upassende anwendelse (brug til formål som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan/DD fre til forlengelse af garantiperioden ellere pabegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.
Apparater ell er dele, som udskiftes under garantien, bliver Varo NV's eiendom.
Vi forbeholder os retten til at afvise alle krav, hvis kobet不信 kan bekraeftes, ellr hvis det er tydeligt, at produitet不信 har varet behoigt vedligeholdt. (rene udluftningsabninger, regelmaaessig service af kulborster,...)
Köbskvitteringen skal opbevares som bevis på købsdatoen.
- Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme med æske (hvis relevant for encheden) sammen med købsdokumentation.

13 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarligmxde. Affald produceret af de elektriske maskiner ma ikke behandles som normalt husaffald. Sorg for at genbruge det, hvor der findes egnede anlag til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

VARO N.V - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærhermed, at

Apparatbeskrivelse: Elektrisk kædesliber 180W

Varemaerke: POWERplus

Varenummer:POWXG1066

er i overensstemmelse med de vAESentlige krav og andre relevante bestemmelser i gaelende europaeiske direktiver, der er baseret pa anvendelse af europaeiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggorijke erklaring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegtelsen):

EN62841-1:2015

EN62841-3-10;2015

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager 09/06/2022, Lier - Belgium

1 ZAMYSLENEPOUZITI 3
2 POPIS (OBR. A) 3
3 OBSAH BALENI 3
4 SYMBOLY 4
5 OBECNé BEZPECNOSTI PRDPISY 4
5.1 Upozorneni tykajici se bezpecnosti pri praci s elektrickym zaizenim...
5.2 Prace s pristrojem 5
5.2.1 Priprava: 5
5.2.2 Obsluha 5
5.2.3 Udrzba pristroje: 6
6 POPIS ZPUSOBU PRACE 6
7 SESTAVENI PRISTROJE (OBR. B) 6
7.1 Instalace 6
7.2 Montáž brusného kotouče 6
8 OBSLUHA PRISTROJE 6
8.1 Zapnuti a vypnuti 7
8.2 Ostreni piloveho retezu (obr. C) 7
8.3 Pokyny kostreni 7
8.3.1 Vlozeni retezu 7
8.3.2 Nastaveni uhlu ostreni: 7
8.3.3 Nastaveni dorazu retezu 8
8.3.4 Ostreni 8
8.3.5 Kontrola vzdalenosti od omezovace hloubky: 8
9 UDRZBA A CISTENI 8
9.1 Cisteni 8
9.2 Vymena brusného kotouče (obr. D) 9
10 TECHNICKE UDAJE 9
11 HLUCNOST 9
12 ZARUKA 10
13 OCHRANA ZIVOTNIHO PROSTREDI 10

ELEKTRICKY OSTRIC PILOVCH RETEZU 180W POWXG1066

1 ZAMYŠLENÉ POUžITÍ
