Finish Control 5000 - Malespray WAGNER - Gratis brugsanvisning og manual

Produkttype	Elektrisk malepistol XVLP (Extra Volume Low Pressure)
Mærke	WAGNER
Model	Finish Control 5000
Netspænding	230 V ~, 50 Hz
Effektforbrug	1400 W
Sprøjteeffekt	300 W
Beholderkapacitet	1000 ml (standardbeholder)
Luftslangelængde	5 m
Strømkablets længde	4 m
Beskyttelsesklasse	I (jordstik)
Lydtryksniveau	84 dB(A) (usikkerhed K = 4 dB(A))
Lydeffektniveau	97 dB(A) (usikkerhed K = 4 dB(A))
Vibrationsniveau	< 2,5 m/s² (usikkerhed K = 1,5 m/s²)
Totalvægt (turbine, slange og pistol)	8 kg
Click&Paint-system	Værktøjsfrit udskiftelige aftagelige fronter
Indstillinger	Strålebredde (rund/flad), produktstrøm (1-12), luftstrøm
Anvendelige produkttyper	Maling, lasurer, lak, primere (opløsningsmiddel- og vandbaseret), emulsioner (med WallSpray-front)
Ikke-anvendelige produkter	Abrasiver, syrer, baser, brændbare stoffer
Rengøring	Skyl med vand eller opløsningsmiddel; nedsænk ikke håndtaget
Vedligeholdelse	Rengør luftfilteret regelmæssigt; udskift hvis det er snavset
Tilgængelige tilbehør	StandardSpray-, FineSpray- og WallSpray-fronter; 1400 ml beholder; Can Adapter
Garanti	36 måneder (online-registrering påkrævet)

Ofte stillede spørgsmål - Finish Control 5000 WAGNER

Hvilke typer maling kan jeg bruge med Finish Control 5000?

Du kan bruge opløsningsmiddelbaseret maling, vandfortyndet maling, lasurer, lak, primere og effektmaling. Til indendørs vægmaling skal du bruge den aftagelige front WallSpray (tilbehør). Undgå abrasive, sure eller basiske produkter.

Hvordan indstiller jeg stråleformen?

Stråleformen kan indstilles ved at dreje den sorte justeringsring (fig. 3) for at skifte mellem vandret og lodret stråle. Justeringsgrebet (fig. 4) gør det muligt at vælge mellem en bred og en kompakt stråle.

Hvad gør jeg, hvis turbinen ikke starter?

Kontroller først spændingen og stikkontakten. Hvis apparatet er overophedet, skal du tage stikket ud og lade det køle af i ca. 30 minutter. Kontroller også, at luftslangen ikke er knækket, og at luftfilteret ikke er tilstoppet.

Hvordan rengør jeg pistolen efter brug?

Efter at have tømt beholderen, fyld den med vand eller passende opløsningsmiddel, og skyl den aftagelige front ved at sprøjte, indtil væsken kommer klar ud. Rens dysen, luftdysehætten og nålen med en børste. Nedsænk aldrig håndtaget i væske.

Hvordan skifter jeg den aftagelige front?

Click&Paint-systemet gør det muligt at skifte fronten hurtigt. Tryk låsen ned under aftrækkeren, drej fronten 90° og tag den af. For at montere en ny, juster pilene og drej, indtil det klikker.

Hvad er den anbefalede sprøjteafstand?

Hold pistolen i en afstand af 3 til 20 cm fra den overflade, der skal males. Bevæg den jævnt i tværgående eller lodrette bevægelser for en ensartet påføring.

Hvordan indstiller jeg produktstrømmen?

Brug produktmængderegulatoren på pistolen (fig. 5). Drej den gradvist fra 1 (minimum) til 12 (maksimum) for at tilpasse strømmen til produktets viskositet.

Hvad gør jeg, hvis sprøjtningen er for grov?

Det kan skyldes en for høj produktstrøm, en tilstoppet dyse, for høj viskositet eller et tilstoppet luftfilter. Reducer strømmen, rengør dysen, fortynd produktet eller udskift luftfilteret.

Hvordan vedligeholder jeg luftfilteret?

Kontroller luftfilteret før hver brug. For at rengøre det, åbn rummets låg (fig. 21) og blæs filteret rent for støv. Udskift det, hvis det er meget snavset. Brug aldrig apparatet uden filter.

Hvad gør jeg, hvis maling løber tilbage i trykudligningsslangen?

Det indikerer, at membranen er snavset eller defekt. Afmonter slangen, skru ventilhætten af, fjern membranen og rengør den grundigt. Hvis den er beskadiget, skal den udskiftes med en original Wagner-del.

BRUGSANVISNING Finish Control 5000 WAGNER

Oversættelse af den originale driftsvejledning

Indholdsfortegnelse

1 SIKKERHEDSBESTEMMELSER 85

2 BESKRIVELSE AF APPARATET 87

3 WAGNERS CLICK&PAINT-SYSTEM 87

3.1 Adskillelse af sprøjtepistolen 87

4 TEKNISKE DATA 88

5 ANVENDELSE AF XVLP-SPR∅JTETEKNIKKEN 88

6 MATERIALE 88

6.1 Anvendelig maling/lak 88

6.2 Maling/lak, der ikke kan anvendes 88

6.3 Coatingmaterialer, der kun kan forarbejdes med den respektive pistol (tilbehør) ____ 88

6.4 Forberedelse af materialet 88

7 INDSTILLING AF SPR∅JTEPISTOLEN 89

7.1 Valg af sprøjtebilleder 89

7.2 Indstilling af materialemængden 89

7.3 Indstilling af luftmængden 89

7.4 Juster sugerøret 89

8 IDRIFTTAGNING 89

9 SPR∅JTETEKNIK 89

10 ARBEJDSAFBRYDELSE 90

11 TRANSPORT 90

12 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET ____ 90

12.1 Montage 90

13 VEDLIGEHOLDELSE 91

13.1 Luftfilter 91

13.2 Udluftningsventil 91

14 AFHJÆLPNING AF FEJL 92

15 TILBEH∅R OG RESERVEDELE 93

15.1 Tilbehør 93

Kontrol af apparatet 95

Information om bortskaffelse 95

Vigtig information vedrørende produktansvar ____ 95

Garantierklæring 95

Forklaring af de anvendte symboler

	Dette symbol gør opmærksom på en potentiel fare for dig eller apparatet. Under dette symbol finder du vigtige oplysninger om, hvordan du undgår personskader og skader på apparatet.
	Angiver gode råd ved anvendelsen samt andre særligt nyttige henvisninger.
	Indstilling af en bred sprøjtestråle
	Indstilling af en smal sprøjtestråle

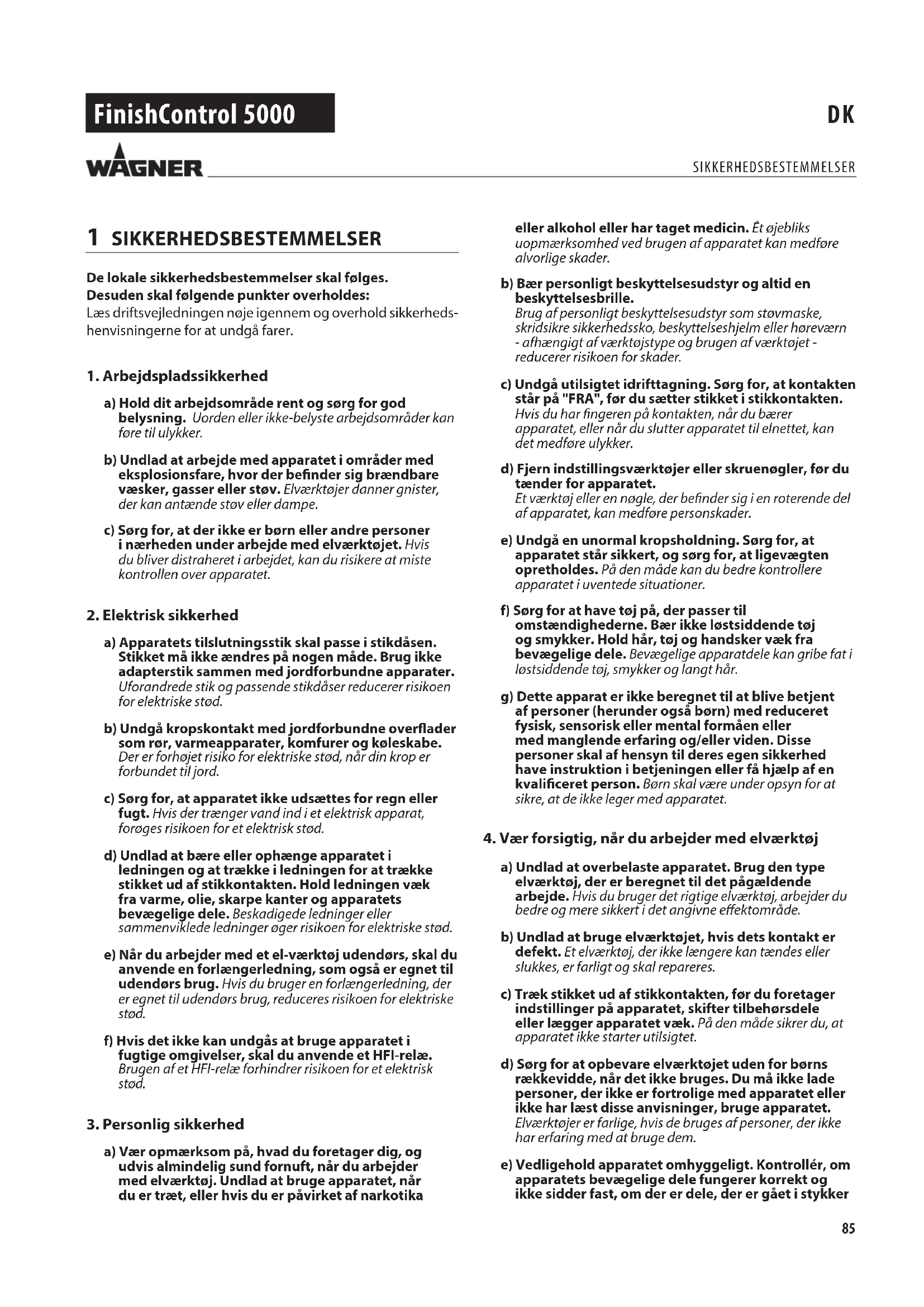

1 SIKKERHEDSBESTEMMELSER

Desuden skal følgende punkter overholdes:

Læs driftsvejledningen nøje igennem og overhold sikkerhedshenvisningerne for at undgå farer.

1. Arbejdspladssikkerhed

a) Hold dit arbejdsområde rent og sørg for god belysning. Uorden eller ikke-belyste arbejdsområder kan føre til ulykker.
b) Undlad at arbejde med apparatet i områder med eksplosionsfare, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøjer danner gnister, der kan antænde støv eller dampe.
c) Sørg for, at der ikke er børn eller andre personer i nærheden under arbejde med elværktøjet. Hvis du bliver distraheret i arbejdet, kan du risikere at miste kontrollen over apparatet.

2. Elektrisk sikkerhed

a) Apparatets tilslutningsstik skal passe i stikdåsen. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundne apparater. Uforandrede stik og passende stikdåser reducerer risikoen for elektriske stød.

b) Undgå kropskontakt med jordforbundne overflader som rør, varmeapparater, komfurer og køleskabe. Der er forhøjet risiko for elektriske stød, när din krop er forbundet til jord.

c) Sørg for, at apparatet ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elektrisk apparat, forøges risikoen for et elektrisk stød.

d) Undlad at bære eller ophænge apparatet i ledningen og at trække i ledningen for at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og apparatets bevægelige dele. Beskadigede ledninger eller sammenviklede ledninger øger risikoen for elektriske stød.

e) Når du arbejder med et el-værktøj udendørs, skal du anvende en forlængerledning, som også er egnet til udendørs brug. Hvis du bruger en forlængerledning, der er egnet til udendørs brug, reduceres risikoen for elektriske stød.

f) Hvis det ikke kan undgås at bruge apparatet i fugtige omgivelser, skal du anvende et HFI-relæ. Brugen af et HFI-relæ forhindrer risikoen for et elektrisk stød.

3. Personlig sikkerhed

a) Vær opmærksom på, hvad du foretager dig, og udvis almindelig sund fornuft, når du arbejder med elværktøj. Undlad at bruge apparatet, når du er træt, eller hvis du er påvirket af narkotika

eller alkohol eller har taget medicin. Ét øjebliks uopmærksomhed ved brugen af apparatet kan medføre alvorlige skader.

b) Bær personligt beskyttelsesudstyr og altid en beskyttelsesbrille.
Brug af personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn - afhængigt af værktøjstype og brugen af værktøjet - reducerer risikoen for skader.

c) Undgå utilsigtet idrifttagning. Sørg for, at kontakten står på "FRA", før du sætter stikket i stikkontakten. Hvis du har fingeren på kontakten, när du bærer apparatet, eller när du slutter apparatet til elnettet, kan det medføre ulykker.

d) Fjern indstillingsværktøjer eller skruenøgler, før du tænder for apparatet. Et værktøj eller en nøgle, der befinder sig i en roterende del af apparatet, kan medføre personskader.

e) Undgå en unormal kropsholdning. Sørg for, at apparatet står sikkert, og sørg for, at ligevægten opretholdes. På den måde kan du bedre kontrollere apparatet i uventede situationer.

f) Sørg for at have tøj på, der passer til omstændighederne. Bær ikke løstsiddende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Bevægelige apparatdele kan gribe fat i løstsiddende tøj, smykker og langt hår.

g) Dette apparat er ikke beregnet til at blive betjent af personer (herunder også børn) med reduceret fysisk, sensorisk eller mental formåen eller med manglende erfaring og/eller viden. Disse personer skal af hensyn til deres egen sikkerhed have instruktion i betjeningen eller få hjælp af en kvalificeret person. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

4. Vær forsigtig, når du arbejder med elværktøj

a) Undlad at overbelaste apparatet. Brug den type elværktøj, der er beregnet til det pågældende arbejde. Hvis du bruger det rigtige elværktøj, arbejder du bedre og mere sikkert i det angivne effektområde.
b) Undlad at bruge elværktøjet, hvis dets kontakt er defekt. Et elværktøj, der ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, før du foretager indstillinger på apparatet, skifter tilbehørsdele eller lægger apparatet væk. På den måde sikrer du, at apparatet ikke starter utilsigtet.
d) Sørg for at opbevare elværktøjet uden for børns rækkevidde, når det ikke bruges. Du må ikke lade personer, der ikke er fortrolige med apparatet eller ikke har læst disse anvisninger, bruge apparatet. Elværktøjer er farlige, hvis de bruges af personer, der ikke har erfaring med at bruge dem.

e) Vedligehold apparatet omhyggeligt. Kontrollér, om apparatets bevægelige dele fungerer korrekt og ikke sidder fast, om der er dele, der er gået i stykker

eller på anden vis er defekte, så apparatets funktion er forringet. Sørg for, at beskadigede dele repareres, før apparatet anvendes. Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Brug elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger og som foreskrevet for det pågældende apparat. Udfør arbejdet i overensstemmelse med arbejdsbetingelserne og de aktiviteter, der skal udføres. Brug af elværktøj til andet end det, værktøjet er beregnet til, kan føre til, at der opstår farlige situationer.

5. Service

a) Apparatet må kun repareres af kvalificerede fagfolk og kun med originale reservedele. På den måde sikres det, at apparatets sikkerhed ikke på nogen måde forringes.
b) Hvis apparatets tilslutningsledning bliver beskadiget, skal den udskiftes af producenten eller kundeservice eller en tilsvarende kvalificeret person, så eventuelle farer undgås.

Sikkerhedsinformationer for sprøjteanlæg

1. Brand- of eksplosionsfarer

Ved påførelse af coatingmateriale og den selvstændige dannelse af dampe fra coatingsmaterialer og opløsningsmidler opstår der brandbare gasser i arbejdsområdet (farezonen).

Det elektrisk drevne sprøjteapparat indeholder selv mulige antændingskilder (gnistdannelse i motoren ved tænding og slukning, ved strømstikket i forbindelse med isætning og udtagning af stikket, på sprøjtepistolen som følge af statisk elektricitet).

-> Apparatet må ikke anvendes på arbejdssteder, der falder ind under eksplosionsbeskyttelsesforordningen.

->Basisapparat og strømtilslutning skal befinde sig uden for farezonen.

->Der må ikke anvendes brandbare coatingmaterialer og rengøringsmidler --> se produktdatabladene!

-> Dåser med maling og opløsningsmidler i nærheden af apparatet skal altid lukkes tæt.

-> I farezonen må der ikke findes nogen antændingskilder som f.eks. åben ild, tændte tobaksvarer, glødende metaltråde, varme overflader, gnister fra f.eks. vinkelslibere osv.

-> Ved rengøring af apparatet med opløsningsmiddel må der ikke sprøjtes ind i en beholder med lille åbning (spunshul). Fare som følge af dannelsen af

en eksplosiv gas/luftblanding.

Den beholder, der sprøjtes ind i, skal være jordet.

1. Obs! Fare for kvæstelser! Ret aldrig sprøjtepistolen mod Dem selv, andre mennesker eller dyr.

2. Anbefaling: Bær åndedrætsværn under sprøjtearbejderne. Der skal stilles en halvmaske til rådighed for brugeren. For at undgå erhvervssygdomme skal man ved klargøringen, anvendelsen og rengøringen af udstyret overholde forarbejdningsforskrifterne fra producenten af de benyttede stoffer, opløsnings- og rensemidler. Til beskyttelse af huden skal man benytte beskyttelsestøj, handsker og eventuelt håndbeskyttelsescreme.

3. Obs: Ved arbejdet med farvesprøjtesystemet i lukkede rum samt ude i det fri skal man sørge for, at dampene fra opløsningsmidlerneikkedriverhentil motorventilatoren, og at der ikke dannes opløsningsmiddelholdige dampe i farvesprøjtesystemets område. Motorventilatoren skal placeres i den side, som vender væk fra sprøjteobjektet. I det fri skal man være opmærksom på vindens retning. Ved arbejder i lukkede rum skal der være tilstrækkelig ventilation til, at opløsningsmiddeldampene sikkert kan ledes væk. Der skal mindst være en afstand på 3 m mellem motorventilatoren og sprøjteobjektet.

4. Obs: Apparatet er ikke vandstænksbeskyttet. Det må hverken benyttes i det fri i regnvejr eller sprøjtes af med vand og heller ikke dyppes i væsker. Undlad at benytte apparatet i fugtige eller våde omgivelser.

5. Apparatet må kun anvendes med en funktionsdygtig ventil. Stop med at bruge apparatet, hvis der stiger maling op i lufttilførselsslangen (fig. 1, pos. 17)! Afmonter lufttilførselsslange, ventil og membran, rengør delene, og udskift om nødvendigt membranen.

6. Læg ikke en fyldt sprøjtepistol fra dig.

7. Udsugningsanlæg (ikke inkluderet) skal opstilles i overensstemmelse med de lokale forskrifter.

8. De arbejdsemner, som skal sprøjtes, skal være jordet.

9. Vær opmærksom på farer, som det sprøjtede stof kan forårsage, og læs mærkaterne på beholderne eller producentens anvisninger vedrørende brug af produktet.

10. Undlad at sprøjte med stoffer, hvis brugsrisici ikke er kendte.

11. Tag trykket af beholderen, inden pistolen afmonteres, ved at dreje den.

12. Inden alle arbejder på apparatet skal stikket trækkes ud af stikkontakten.

13. Arbejder og reparationer på det elektriske udstyr må kun udføres af en elektriker. Det gælder også, hvis der er henvisninger i driftsvejledningen. Vi fralægger os ethvert ansvar for faglig ukorrekt installation.

14. Undlad at sidde eller stå på apparatet. Fare for væltning og brud!

1 Dyse

2 Luftkappe

3 Greb til indstilling af sprøjtebredde (formluft)

4 Ring til indstilling af sprøjtestråle (lodret/vandret)

5 Omløbermøtrik

6 Pistol

7 Mængderegulering

8 Pistolgreb

9 Luftmængderegulering

10 Luftslange

11 Lukkemekanisme Click&Paint

12 Aftrækkerbøjle (aktiverer turbinens strømslutter → materialet transporteres)

13 Beholder

14 Sugerør

POS. BETEGNELSE

15 Beholderpakning

16 Ventil

17 Luftslangetilslutning

18 Bærehåndtag

19 Tænd/sluk-kontakt (I = TIL, 0 = FRA)

20 Pistolholder til parkeringsposition

21 Afdækning af luftfilter

22 Luftfilter

23 Netledning

24 Luftslangetilslutning

25 Rensebørste

26 Filter til sugerør, fint (rødt)Filter til sugerør, groft (hvidt)

27 Påfyldningstragt (3 stk.)

28 Fastgørelsesbånd til luftslange (2 stk.)

3 WAGNERS CLICK&PAINT-SYSTEM

Med Wagners Click&Paint-system kan den forreste del af pistolen let og hurtigt udskiftes.

Dette muliggør hurtigt materialeskift uden rengøring, og det giver det rigtige værktøj til ethvert materiale og enhver anvendelse.

Der kan fås følgende pistoler:

Pistol Anvendelsesområde
StandardSpray (gul)Best.-nr. 2321 879	Pistol med spaltedyse og 1000 ml beholder af ædelstål. Forarbejder alle almindelige lakker.
FineSpray (brun)Best.-nr. 2321 877	Pistol med rund dyse og 1000 ml beholder af ædelstål. Perfekt egnet til lakker og lasurer med lav vis-kositet.
WallSpray (hvid)Best.-nr. 2321 880	Dispersionspistol med spaltedyse og 1400 ml plastbeholder. Tilpasset forarbejdning af dispersioner.

3.1 ADSKILLELSE AF SPR∅JTEPISTOLEN

Anbring ved monteringen pistolen således i pistolgrebet, at de to pile peger mod hinanden. Drej pistolgrebet 90° i pilens retning, til det går hørbart i indgreb. (Fig. 2)

Afmonter pistolen ved at trykke lukkemekanismen (fig. 2, A) under aftrækkerbøjlen nedad og dreje pistolen 90°.

4 TEKNISKE DATA

Spænding: 230 V~, 50 Hz
Effektforbrug: 1400 W
Forstøvningseffekt: 300 W
Beholdervolumen: 1000 ml
Luftslange: 5 m
Netledning: 4 m
Beskyttelsesklasse: l
Lydtryksniveau:*Usikkerhed K:	84 dB (A)4 dB (A)
Lydtryksydelse:*Usikkerhed K:	97 dB (A)4 dB (A)
Vibrationsniveau:Usikkerhed K:	<2,5 m/s ^2 1,5 m/s ^2
Vægt (motorventilator, luftslange og farvesprøjtepistol) 8 kg

* Lydemissionsværdien er blevet beregnet i overensstemmelse med EN 50144-2-7:2000.

5 ANVENDELSE AF XVLP-SPR∅JTETEKNIKKEN

XVLP (Extra Volume Low Pressure) er en lavtryks-sprøjteteknik, som arbejder med stor luftvolumen og lavt lufttryk. Den væsentligste fordel ved denne sprøjteteknik er, at der dannes mindre farvetåg. Herved reduceres materialeforbruget til et absolut minimum.

I forhold til konventionel farvepåføring opnås en høj rentabilitet og en optimal overfladekvalitet samtidig med, at miljøet skånes.

Funktionsbeskrivelse

Farvesprøjtesystemet består af en motorventilator, som via en luftslange afgiver forstøverluft til sprøjtepistolen. I sprøjtepistolen bliver en del af forstøverluften benyttet til at sætte beholderen under tryk. Ved hjælp af dette tryk transporteres materialet via stigrøret til dysen, hvor det forstøves med den resterende forstøverluft.

Alle de indstillinger (f.eks. materialemængde), der er nødvendige i forbindelse med arbejdet, kan indstilles direkte på pistolen.

6 MATERIALE

6.1 ANVENDELIG MALING/LAK

Lakfarver med opløsningsmidler og lakfarver med vandfortynding

Bejdser, lasurer, imprægneringer, olier, klarlakker, syntetiske lakker, kulørte lakker, alkydlakker, grundere, lakker til varme-apparater, hammerlakker, rustbeskyttelsesmaling, effektlakker, strukturlakker

6.2 MALING/LAK, DER IKKE KAN ANVENDES

Materialer indeholdende stærkt slibende bestanddele, facademaling, lud og syreholdige sprøjtematerialer. Brandbare coatingmaterialer

6.3 COATINGMATERIALER, DER KUN KAN FORARBEJDES MED DEN RESPEKTIVE PISTOL (TILBEH∅R)

Indendørsvægmaling (dispersioner og latexfarver)

6.4 FORBEREDELSE AF MATERIALET

Producentens brugsanvisning på etiketten eller på det tekniske mærkeblad skal overholdes!

Materials renhed

Et rent materiale er en absolut forudsætning for, at finforstøversystemet fungerer perfekt. Er der mistanke om urenheder i materialet, er det tilrådeligt at lade materialet filtrere gennem en finmasket si.

Forarbejdning af coatingmaterialet med StandardSpraypistolen (gul)

Materiale	Forarbejdning	Bemærkninger
Lakfarver med opløsningsmidler	Se producentens brugsanvisning
Lakfarver med vandfortynding	Se producentens brugsanvisning
Bejdser, lasurer, imprægneringer, olier	ufortyndet	FineSpray-pistolen (brun) anbefales
Klarlakker, syntetiske lakker, kulørte lakker, alkydlakker	Se producentens brugsanvisning
Grundere, lakkertil varmeapparater, hammerlakker	Se producentens brugsanvisning
Rustbeskyttelsesma-ling, effektlakker	Se producentens brugsanvisning
Multicolormaling, strukturlakker	Se producentens brugsanvisning	WallSpray-pisto-len (hvid) anbefales

7 INDSTILLING AF SPR∅JTEPISTOLEN

7.1 VALG AF SPR∅JTEBILLEDER

OBS! Træk aldrig i aftrækkerbøjlen under indstillingen af luftkap-pen.

Sprøjtestrålens retning kan indstilles ved at dreje den sorte justeringsring (fig. 3, 1).

A vandret fladstråle

Endvidere kan der ved hjælp af indstillingshåndtaget (fig. 4, 1) skiftes mellem en bred (dog en kompakt () sprøjtestråle.

7.2 INDSTILLING AF MATERIALEMAENGDEN (FIG. 5)

Materialemængden kan indstilles trinvist fra 1 (minimum) til 12 (maksimum) ved at dreje på knappen til regulering af materialemængde (fig. 5.1).

7.3 INDSTILLING AF LUFTMÄNGDEN (FIG. 6)

Drej knappen til regulering af luftmængden (fig. 6, 1) med uret for at øge luftmængden eller imod uret for at reducere luftmængden (følg pilen på pistolen).

Den korrekte indstilling af luft- og materialemængde er afgørende for forstøvningen og tågedannelsen.

7.4 JUSTER SUGER∅RET

Når sugerøret sidder korrekt, kan næsten hele beholderens indhold udsprøjtes.

Ved arbejde på liggende genstande:

Drej sugerøret fremad. (Fig. 7 A)

Sprøjtearbejde på genstande over hovedhøjde:

Drej sugerøret bagud. (Fig. 7 B)

8 IDRIFTTAGNING

Før tilslutningen til lysnettet skal De kontrollere, at den driftsspænding, som angives på effektskiltet, stemmer overens med netspændingen. Apparatet skal tilsluttes i en forskriftsmæssigt jordet beskyttelsesstikdåse.

1. Tryk klemmerne i siden sammen, og sæt luftslangen i basisapparatet. (Fig. 8)
2. Skru beholderen af pistolen.

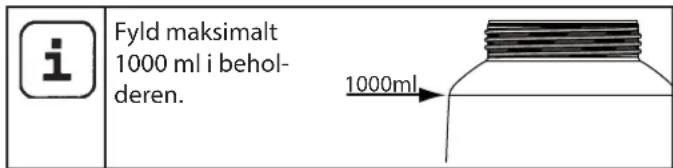

3. Påfyldning af det forberedte coatingmateriale.

1. Anbring et filter i sugerøret, der passer til det anvendte coatingmateriale (fig. 9, 1).

tyndtflydende coatingmaterialer → Fint filter (rødt) tyktflydende coatingmaterialer → Groft filter (hvidt)

1. Skru beholderen fast på pistolen.
2. Kobl pistolen og pistolens greb sammen. (Fig. 2)
3. Sæt netkablet i.
4. Aktiver tænd/sluk-kontakt på apparatet. Apparatet er klart til brug.

9 SPR∅JTETEKNIK

FinishControl har en aftrækkerbøjle med 2 trykpunkter. På første trin startes turbinen. Hvis aftræksbøjlen trækkes længere tilbage, pumpes der materiale igennem sprøjtepistolen.

Træk i aftrækkerbøjlen på sprøjtepistolen.

Udfør en sprøjteprøve på et stykke karton for at kunne indstille sprøjtebillede, sprøjtestrålens bredde samt materiale- og luftmængde korrekt.

Hold sprøjtepistolen lodret og i en jævn afstand på mellem 3 – 20 cm til sprøjteobjektet. (fig. 10)

Før sprøjtepistolen i en jævn bevægelse enten på tværs eller op og ned. Ved en jævn pistolføring og den rette arbejdshastighed får man en ens overfladefinish og et sprøjtebillede uden løbere. Begynd uden for sprøjteobjektet og undgå at afbryde inde på sprøjteobjektet.

Dannes der for stor farvetåge, skal luft- og farvemængde samt afstand til objektet optimeres.

10 ARBEJDSAFBRYDELSE

1. Sluk for hovedkontakten på basisapparatet.
2. Sæt sprøjtepistolen i pistolholderen på apparatet.

Ved arbejde med hurtigttørrende tokomponentmateriale, skal apparatet ubetinget skylles igennem med et egnet rengøringsmiddel inden for forarbejdningstiden, da apparatet i modsat fald kun kan rengøres med meget stort besvær eller endda blive ødelagt.

Vigtigt: Materialets anvendelsestid kan ændre sig ved opvarmningen. Kontakt producenten af materialet i den forbindelse.

11 TRANSPORT

1. Vikl netkablet rundt om basisapparatet.
2. Sæt sprøjtepistolen i pistolholderen på apparatet.
3. Fastgør luftslangen ved at trykke på de to klemmer i siden (fig. 8).
4. Rul luftslangen op, og bind den sammen med fastgørelsesbåndene.

12 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET

1. Sluk for apparatet.
2. Adskil pistolen. Tryk lukkemekanismen (Fig. 2, A) lidt ned. Drej pistolen og pistolens greb mod hinanden.

VIGTIGT! Elektrisk kontakt i pistolens greb. Du må aldrig holde pistolgrebet under vand eller dyppe den i andre former for væske. Huset må kun rengøres med en vædet klud.

1. Skru beholderen af. Resterende materiale tømmes ud i den originale beholder.
2. Rengør beholder og sugerør med en pensel og et egnet rengøringsmiddel. Rengør udluftningsboringen. (fig. 9, 2)
3. Fyld opløsningsmiddel eller vand i beholderen. Skru beholderen på. Anvend ikke brandbare materialer til rengøring.
4. Kobl pistolen og pistolens greb sammen. (Fig. 2)

5. Tænd for apparatet, og skyl pistolen igennem med opløsningsmiddel eller vand. Gentag ovenstående forløb, indtil der kommer klart opløsningsmiddel eller vand ud af dysen.

6. Sluk for apparatet på hovedafbryderen, og adskil pistolen.

7. Skru beholderen af, og tøm den. Skru sugerøret og beholderens tætning ud. (Fig. 11)
8. Rengør sugerør og indsugningsstudsen i pistolen med en rengøringsbørste. (Fig. 12)

VIGTIGT! Rengør aldrig pakninger, membran og dyse- eller luftboringer med spidse metalliske genstande.

Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.

1. Træk forsigtigt justeringsringen (Fig.13,1) af omløbermøtrikken (2). Skru omløbermøtrikken af (2), og tag luftkappen (3), dysen (4) og dysens tætning (5) af. Rengør omhyggeligt alle dele.

Rens især grundigt mellemrummene på nålene (fig. 14)

1. Rengør sprøjtepistol og beholder udvendigt med en klud, der er vædet med opløsningsmiddel eller vand.
2. Sæt atter delene sammen (se under "Montage").

12.1 MONTAGE

VIGTIGT! Følg nøje de nedenfor beskrevne trin ved monteringen. Hvis dette ikke gøres, kan pistolen blive beskadiget.

1. Skub dysetætningen på nålene, så noten (spalten) peger væk fra pistolen. (Fig. 15)
2. Sæt dysen på nålen, så udsparingen vender nedad. OBS!: Nålenes stilling skal passe sammen med dysens åbning. (Fig. 16)
3. Sæt luftkappen på dysen (bemærk udsparingerne i luftkappen). (Fig. 17)
4. Skru omløbermøtrikken på. (Fig. 18)
5. Klik justeringsringen ind i omløbermøtrikken. (Fig. 19) Sørg for, at udsparingerne i justeringsringen griber ind i luftkappens hjørner, og at håndtaget til indstilling af sprøjtestrålens bredde sidder på stiften.
6. Sæt beholderpakningen på stigerøret nedefra og op over kraven. Drej i den forbindelse beholderpakningen lidt.
7. Drej stigrøret og beholdertætningen ind i pistolen.

For at lette montering af pistolen skal du efter rengøring påføre O-ringen på pistolens forreste del og O-ringen på luftslangens stikforbindelse et godt lag glidefedt (medfølger). (fig. 20)

13 VEDLIGEHOLDELSE

13.1 LUFTFILTER

OBS! Anvend aldrig apparatet med tilsmudset eller manglende luftfilter, da dette kan medføre, at der suges snavs ind, så driften af apparatet påvirkes. Kontroller altid luftfilteret, inden arbejdet påbegyndes.

1. Tag stikket ud af stikkontakten.
2. Åbn låget til luftfilterrummet (fig. 21).
3. Rengør luftfilteret (fig. 21, 1) (blæs det igennem) eller udskift det, alt efter tilsmudsningen.

13.2 UDLUFTNINGSVENTIL

Gør følgende, hvis der er kommet maling ind i luftslangen:

1. Træk lufttilførselsslangen (fig. 22, 1) øverst af pistolen. Løsn ventildækslet (2). Tag membranen (3) ud. Rengør alle dele grundigt.

VIGTIGT! Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.

1. Sæt membranen i med stiften foran i ventildækslet. (Se i den forbindelse også markeringen på pistolen).
2. Stil pistolhuset på hovedet, og skru ventildækslet på nedefra.
3. Sæt lufttilførselsslangen på ventildækslet og på niplen på pistolen.

14 AFHJÆLPNING AF FEJL

FEJL ÅRSAG AFHJÆLPNING
Apparatet går ikke i gang	Der er ingen netspændingApparatet er overophedet	KontrollerTag stikket ud af stikkontakten, og lad apparatet afkøle i 30 minutter, undgå at knække slangen, kontrollér luftfilteret, undgå at tildække indsugningsslidsen
Der kommer ikke maling/lak ud af dysen.	Dyse tilstoppetDer er indstillet for lav materialemængdeFarvebeholderpakningen er beskadigetTrykket i beholderen er for lavtBeholderne er tomLuftslangen sidder løs/er beskadigetSugerøret er løstSugerøret / filter til sugerør er tilstoppetVentilationshullet i sugerøret er tilstoppetMembranen klæber fast	Rengøring∅g mængdenUdskiftSpænd beholderen fastEfterfyldSæt den fast eller udskift denSæt fastRengøring eller anvend et andet filterRengøringRengør eller afmonter (se afsnit 13.2)
Der drypper maling/lak fra dysen	Luftkappe, dyse eller nål er tilsmudsetPistolen er monteret forkertDysen sidder løstDysepakningen er slidtDysen er slidtNål slidt	RengøringMonter det korrekt (se afsnit 12.1)Spænd omløbermøtrikUdskiftningUdskiftningAnvend en ny pistol
Forstøvningen er for grov.	Sprøjtemængden er for storDysen er tilstoppetMalingen/lakken er for tyktflydendeTrykket i beholderen er for lavtLuftfilteret er meget snavsetLuftmængden er for lilleLuftslangen beskadiget	Reducer mængdenRengøringFortynd mereSpænd beholderen fastUdskiftning (se afsnit 13.1)∅g mængdenKontroller og udskift eventuelt
Sprøjtepistolen pulserer	Malingen/lakken i beholderen er opbrugtDysepakningerne er slidteLuftfilteret er meget snavsetSugerøret er løstSugerøret / filter til sugerør er tilstoppet	EfterfyldUdskiftningUdskiftning (se afsnit 13.1)Sæt fastRengøring eller anvend et andet filter
Malingen/lakken danner løbere	Der er påført for meget maling/lakFor lille afstandForkert pistol	Reducer mængden∅g afstandenAnvend en anden pistol
For meget sprøjtetåge (overspray)	Afstanden til sprøjteemnet er for storDer er påført for meget maling/lakLuftmængden er for storCoatingmaterialet er fortyndet for megetForkert pistol	Reducer sprøjteafstandenReducer mængdenReducer mængdenReducer fortyndingenAnvend en anden pistol
Maling i lufttilførselsslangen	Membranen er snavsetMembranen er defekt	Rengør membranen (se afsnit 13.2)Udskrift membranen (se afsnit 13.2)

15 TILBEH∅R OG RESERVEDELE

15.1 TILBEH∅R

POS. BEST. NR. BETEGNELSE

1 2321 879 Pistol StandardSpray (gul) komplet inkl 1000 ml beholder Forarbejder alle almindelige lakker.
2 2321 877 Pistol FineSpray (brun) komplet inkl 1000 ml beholder Perfekt egnet til lakker og lasurer med lav viskositet.
3 2321 880 Pistol WallSpray (hvid) komplet inkl 1400 ml beholder Tilpasset forarbejdning af dispersioner.

FC 5000 kan ikke anvendes med den opvarmelige sprøjteopsats TempSpray.

15.2 RESERVEDELE FINISHCONTROL 5000 (FIG. 23)

POS. BEST. NR. BETEGNELSE

1 2312 650 Låg luftfilterrum
2 2322 446 Luftfilter (3 stk.)
3 2314 573 Pistolgreb med luftslange
4 0420 316 O-ring luftslange
5 0514 209 Rensebørste
6 2324 745 Påfyldningstragt (3 stk.)
7 2324 751 Fastgørelsesbånd til luftslange

15.3 RESERVEDELE PISTOL STANDARDSPRAY (GUL) (FIG. 24)

POS. BEST. NR. BETEGNELSE

1 2321 879 Pistol StandardSpray (gul) komplet inkl. 1000 ml beholder
2 2314 594 Greb til indstilling af sprøjtebredde (formluft)
3 2314 591 Ring til indstilling af sprøjtestrålen
4 2332 577 Omløbermøtrikken (gul)
5 2317 807 Luftkappe
6 2314 585 Luftblænde
7 2317 423 Dyse (S 4.1)

POS. BEST. NR. BETEGNELSE

8	2323 934	Dysepakning
9	2304 027	Lufttilførselsslange, ventildæksel, membran
10	0417 308	O-ring pistol
11	2324 250	Pistolhus (inkl. position 8-10)
12	2319 223	Beholderpakning
13	2319 222	Sugerør
14	2324 248	Filter til sugerør, fint (rød, 5 stk.)
	2324 249	Filter til sugerør, groft (hvid, 5 stk.)
15	2322 451	Beholder, 1000 ml, med låg
	2315 539	Glidefedt

KONTROL AF APPARATET

Af sikkerhedsgrunde anbefaler vi, alt efter behov, dog mindst hver 12. måned, at lade sagkyndige kontrollere om en sikker drift af apparatet fortsat er sikret.

Ved apparater, der er taget ud af drift kan kontrollen udskydes til næste ibrugtagning.

Desuden skal alle (eventuelt afvigende) nationale kontrol- og vedligeholdelses-forskrifter også overholdes.

Ved spørgsmål bedes du henvende dig til et af firma Wagners servicesteder.

VIGTIG INFORMATION VEDR∅RENDE PRODUKTANSVAR

På grund af et EU-direktiv, der trådte i kraft den 01.01.1990 hæfter producenten kun for sit produkt, når alle delene stammer fra producenten eller er godkendt af denne, eller hvis apparaterne er monteret korrekt og blevet anvendt korrekt.

Ved anvendelse af ikke-originale eller ikke-godkendte reservedele kan garantien bortfalde helt eller delvist; i ekstreme tilfælde kan den ansvarlige myndighed (f.eks. Arbejdstilsynet) forbyde brugen af hele apparatet.

Med originalt WAGNER-tilbehør og -reservedele er der garanti for, at alle sikkerhedsforskrifter er opfyldt.

INFORMATION OM BORTSKAFFELSE

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

GARANTIERKLÆRING

(Gyldig pr. 1.2.2009)

1. Garantiens omfang

Alle Wagners professionelle enheder til påføring af maling (i det følgende kaldet produkter) afprøves og testes omhyggeligt og er underkastet de strenge kontroller, der gennemføres af Wagners kvalitetssikring. Wagner giver derfor udelukkende erhvervsmæssige eller professionelle brugere, som har erhvervet produktet i en autoriseret specialforretning (i det følgende kaldet kunden) en udvidet garanti på de produkter, der er anført på internettet under adressen www.wagner-group.com/profi-guarantee.

Køberens krav i henhold til købsaftalens ansvar for mangler, således som denne er indgået med sælgeren, samt lovbestemte rettigheder indskrænkes ikke af denne garanti.

Vi yder garanti i den form, at vi efter vores egen afgørelse udskifter eller reparerer produktet eller enkelte dele af det eller tager produktet retur imod tilbagebetaling af købsprisen. Omkostningerne til materialer og arbejdstid bæres af os. Erstattede produkter eller dele bliver vores ejendom.

2. Garantiperiode og registrering

Garantien løber i 36 måneder, ved industriel brug eller lignende belastning som f.eks. især ved skifteholdsdrift eller ved udlejning 12 måneder.

Garantiperioden begynder med den dag, hvor produktet er leveret af den autoriserede specialforretning. Afgørende er datoen på den originale faktura eller kvittering.

For alle produkter, som er købt i en autoriseret specialforretning fra og med den 1.2.2009 forlænges garantiperioden med 24 måneder, när køberen inden for 4 uger efter leveringsda- toen lader disse produkter registrere gennem en autoriseret specialforretning i henhold til nedenstående bestemmelser.

Registreringen sker på internettet på adressen www.wagner-group.com/profi-guarantee.

Som bekræftelse herpå gælder garantibeviset samt den originale faktura eller kvittering, af hvilken købsdatoen fremgår. En registrering er kun mulig, når køberen erklærer sig indforstået med lagringen af de data, der skal angives.

Garantiperioden hverken forlænges eller fornyes som følge af ydelser i henhold til garantien.

Efter udløb af den gældende garantiperiode kan der ikke mere gøres krav gældende imod os i henhold til garantien.

3. Procedure

Viser der sig inden for garantiperioden fejl i enhedens materiale, forarbejdning eller ydelse, skal garantikravet gøres gældende straks, senest dog inden for en frist på 2 uger.

Den autoriserede specialforretning, der har udleveret enheden, er bemyndiget til at modtage garantikrav. Krav i henhold til garantien kan imidlertid også gøres gældende over for de serviceværksteder, der er nævnt i betjeningsvejledningen. Produktet skal indsendes med betalt porto eller afleveres sammen med den originale faktura eller kvittering, der skal indeholde angivelse af købsdatoen og produktbetegnelsen. Hvis der gøres krav gældende i henhold til forlængelsen af garantien, skal garantibeviset også vedlægges.

Forsendelsesomkostningerne og risikoen for tab eller beskadigelse af produktet på vej til eller fra det værksted eller den forretning, der modtager garantikravet, eller som igen udleverer det reparerede produkt, bæres af kunden.

4. Bortfald af garantien

Garantikrav kan ikke tages i betragtning

-på dele, der er udsat for et brugsbetinget eller andet naturligt slid, samt mangler ved produktet, som kan føres tilbage til et brugsbetinget eller andet naturligt slid. Herunder hører især kabler, pakninger, dyser, cylindre, stempler, dele af huset, gennem hvilke mediet føres, filtre, slanger, tætninger, rotorer, statorer etc. Skader som følge af slid forårsages især af slibende påføringsmaterialer som f.eks. dispersioner, puds, spartelmasse, klæbestoffer, glasurer og kvartsgrunder.
-Ved fejl på enheder, der skyldes køberens eller tredjemands manglende overholdelse afanvisningerom betjeningen, uegnet eller ukyndig anvendelse, forkert montering eller idriftsættelse, ikke-bestemmelsesmæssig brug, unormale miljøbetingelser, uegnet påføringsmateriale, kemisk, elektrokemisk eller elektrisk indflydelse, unormale driftsbetingelser, drift med forkert netspænding eller netfrekvens, overbelastning eller manglende vedligeholdelse, pleje eller rengøring
-Ved fejl på enheden, som skyldes anvendelsen af tilbehør, ekstraudstyr eller reservedele, som ikke er originaldele fra Wagner
-For produkter, på hvilke der er foretaget ændringer eller påmonteret udvidelser.
-For produkter, hvis serienummer er fjernet eller gjort ulæseligt
-For produkter, som er forsøgt repareret af uautoriserede personer.
-For produkter med ubetydelige afvigelser fra de nominelle tilstand, som er uvæsentlige for enhedens værdi og anvendelighed.
-For produkter, der er blevet helt eller delvis adskilt

5. Supplerende bestemmelser

Ovenstående garantier gælder udelukkende for produkter, som købes i autoriserede specialforretninger i EU, SNG og Australien, og som anvendes i købslandet.

Hvis det ved nærmere undersøgelse viser sig, at garantien ikke dækker den foreliggende fejl, foretages reparation på købers regning.

Ovenstående bestemmelser udgør en definitiv fastlæggelse af retsforholdet til os. Videregående krav, specielt på grundlag af skader og tab ligegyldigt af hvilken art, der forårsages af produktet eller som følge af brugen af dette, er udelukkede, undtagen for så vidt de er omfattet af produktansvarslovens gyldighedsområde.

For denne garanti gælder tysk ret. Aftalesproget er tysk. I tilfælde af, at betydningen af den tyske og en udenlandsk tekst med disse garantibestemmelser afviger fra hinanden, gælder betydningen af den tyske tekst.

J. Wagner GmbH

Ret til ændringer forbeholdes

EU Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende bestemmelser: 2006/42/EF, 2014/30/EU, 2011/65/EU, 2012/19/EU

Anvendte harmoniserede normer:

EN 60745-1, EN 50580, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11

EU Overensstemmelseserklæringen er vedlagt produktet.

Om nødvendigt kan den efterbestilles med bestillingsnummer 2368397.

Funktionsbeskrivning
