Produkttype	Batteridrevet motorsav
Mærke	Kärcher
Model	CS 40036 Bp
Nominel spænding	36 V
Kædens hastighed uden belastning	23 m/s
Sværdlængde	400 mm
Skærelængde	340 mm
Kædestigning	3/8"
Kædeolietank kapacitet	160 ml
Vægt (uden batteri)	5,0 kg
Mål (L × B × H)	904 × 217 × 261 mm
Lydtryksniveau (LpA)	92,9 dB(A)
Lydeffektniveau (LwA)	103,9 dB(A)
Vibrationsværdi (forreste håndtag)	3,0 m/s²
Vibrationsværdi (bageste håndtag)	3,4 m/s²
Strømforsyning	Lithium-ion batteri 36 V (Battery Power+ Kärcher)
Sikkerhedsanordninger	Kædebrems, kloanslag, kædelås, anti-rebound kæde
Påkrævet beskyttelsesudstyr	Hjelm, høreværn, visir, skærehandsker, benbeskyttere, sikkerhedssko
Rutinemæssig vedligeholdelse	Regelmæssig rengøring, kontrol og justering af kædespænding, kontrol af kædebrems, slibning eller udskiftning af kæde
Reservedele	Brug udelukkende originale Kärcher tilbehør og reservedele
Garanti	I henhold til landets betingelser (se faktura)

Ofte stillede spørgsmål - CS 40036 Bp Kärcher

Hvordan starter man Kärcher CS 40036 Bp motorsaven?

Sørg for, at batteriet er opladet og indsat. Slip kædebremsen ved at trække håndbeskyttelsen mod håndtaget. Tryk på hovedafbryderens låsetast, og tryk derefter på hovedafbryderen. Apparatet starter.

Hvordan kontrollerer og justerer man kædespændingen?

Før hver brug, fjern batteriet og brug handsker. Løsn dækslets møtrikker. Drej justeringsskruen, indtil kæden er ca. 6,5 mm fra sværdet. Spænd møtrikkerne.

Hvilken type olie skal man bruge til kæden?

Brug en biologisk nedbrydelig kædeolie anbefalet af producenten. Fyld olietanken (kapacitet 160 ml) før hver brug.

Hvordan oplader man Kärcher 36 V batteriet?

Brug udelukkende Kärcher Battery Power+ 36V hurtigopladeren. Tilslut opladeren til en stikkontakt, isæt batteriet. LED'en viser ladeniveauet. Lad ikke batteriet oplade i mere end 24 timer.

Hvad er de vigtigste sikkerhedsforskrifter?

Bær altid hjelm, høreværn, skærehandsker, benbeskyttere og sikkerhedssko. Hold saven med begge hænder, aldrig over skulderhøjde. Hold personer og dyr på mere end 15 m afstand. Arbejd ikke på en stige.

Hvordan rengør og vedligeholder man motorsaven?

Fjern batteriet. Rengør kæden med en børste, tør kabinettet med en tør klud. Kontroller kædebremsen efter hver rengøring. Slib kæden om nødvendigt, og udskift den, hvis den er slidt.

Hvordan transporterer man motorsaven sikkert?

Fjern batteriet. Spænd kædebremsen. Montér kædeskærmen. Bær den i forreste håndtag, sværdet pegende bagud. Ved lange ture tømmes olietanken.

Hvordan opbevarer man motorsaven i længere tid?

Fjern batteriet, spænd kædebremsen, monter kædeskærmen. Tøm kædeolien. Olie kæden for at forhindre rust. Opbevares på et tørt og ventileret sted, beskyttet mod ætsende stoffer.

Hvad gør man, hvis motorsaven ikke starter?

Kontroller, at batteriet er opladet og korrekt isat. Hvis batteriet er defekt, udskiftes det. Ved overophedning, lad det køle af. Se fejlfindingsskemaet i vejledningen.

Hvad er garantien for Kärcher CS 40036 Bp motorsaven?

Garantien dækker materiale- og fabrikationsfejl i henhold til de gældende betingelser i dit land. Kontakt din forhandler eller et autoriseret servicecenter med købsfakturaen.

BRUGSANVISNING CS 40036 Bp Kärcher

Generelle henvisninger. 134

Sikkerhedsanvisninger 135

Bestemmelsesmæssig anvendelse. 144

Sikkerhedsanordninger 144

Symboler på apparatet. 145

Beskyttelsesdragt 145

Generelle henvisninger

Læs disse sikkerhedshenvisninger, dette originale driftsvejledning og de sikkerhedshenvisninger, der er vedlagt batteripakken, samt den medfølgende originale driftsvejledning til batteripakken/opladeren, inden maskinen tages i brug første gang. Betjen maskinen i henhold til disse. Opbevar hæftet til senere brug eller til efterfølgende ejere.

Ud over henvisningerne i driftsvejledningen skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

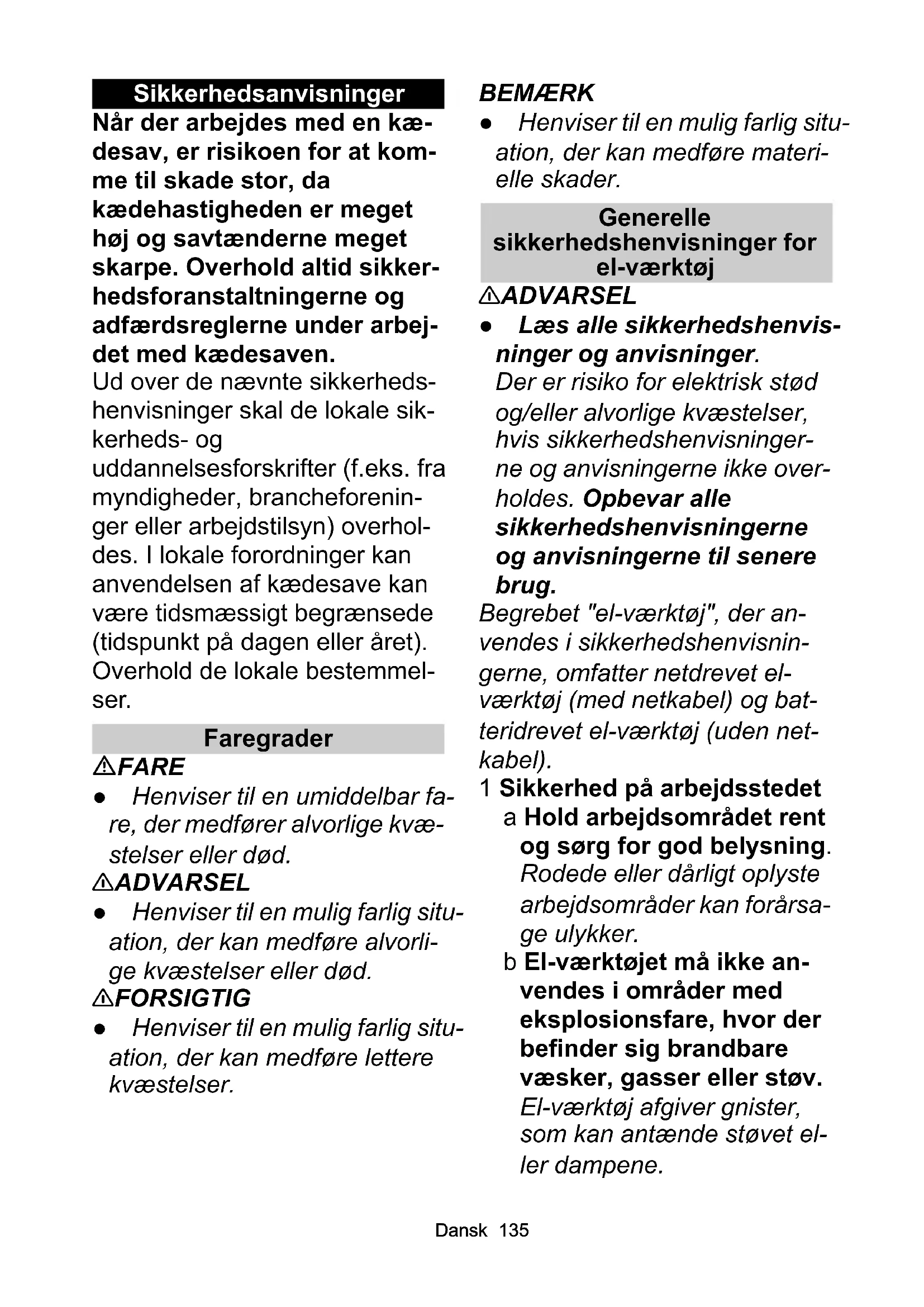

Sikkerhedsanvisninger

Når der arbejdes med en kædesav, er risikoen for at komme til skade stor, da kædehastigheden er meget høj og savtænderne meget skarpe. Overhold altid sikkerhedsforanstaltningerne og adfærdsreglerne under arbejdet med kædesaven.

Ud over de nævnte sikkerhedshenvisninger skal de lokale sikkerheds- og uddannelsesforskrifter (f.eks. fra myndigheder, brancheforeninger eller arbejdstilsyn) overholdes. I lokale forordninger kan anvendelsen af kædesave være tidsmæssigt begrænset (tidspunkt på dagen eller året). Overhold de lokale bestemmelser.

Faregrader

△FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

△FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelle sikkerhedshenvisninger for el-værktøj

ADVARSEL

• Læs alle sikkerhedshenvisninger og anvisninger.

Der er risiko for elektrisk stød og/eller alvorlige kvæstelser, hvis sikkerhedshenvisningerne og anvisningerne ikke overholdes. Opbevar alle sikkerhedshenvisningerne og anvisningerne til senere brug.

Begrebet "el-værktøj", der anvendes i sikkerhedshenvisningerne, omfatter netdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (uden netkabel).

1 Sikkerhed på arbejdsstedet a) Hold arbejdsområdet rent og sørg for god belysning. Rodede eller dårligt oplyste arbejdsområder kan forårsage ulykker.

b) El-værktøjet må ikke anvendes i områder med eksplosionsfare, hvor der befinder sig brandbare væsker, gasser eller støv. El-værktøj afgiver gnister, som kan antænde støvet eller dampene.

c) Hold børn og andre personer væk, mens el-værktøjet anvendes. Du kan miste kontrollen over maskinen, hvis du bliver forstyrret.

2 Elektrisk sikkerhed

Tilslutningsstikket på elværktøjet skal passe i stikdåsen. Der må ikke foretages nogen form for ændringer på stikket. Der må ikke anvendes adapterstik sammen med jordforbundet elværktøj.

Originale stik og passende stikdåser nedsætter risikoen for elektrisk stød.

Undgå kontakt med jordforbundne overflader såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis kroppen har jordforbindelse.

Udsæt ikke elværktøj for regn eller fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

Brug ikke kablet til at løfte elværktøjet, hænge det op eller trække stikket ud af stikdåsen. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele på maskinen. Beskadigede eller sammen snoede tilslutningskabler øger risikoen for elektrisk stød.

Anvend kun forlængerkabler, der er beregnet til udendørs brug, hvis du arbejder med elværktøjet i det fri. Risikoen for elektrisk stød nedsættes, hvis der anvendes et forlængerkabel, der er beregnet til udendørs brug.

Anvend et HFI-relæ/Fejlstrømsrelæ, hvis elværktøjet anvendes i fugtige omgivelser. Anvendelse af et HFI-relæ/Fejlstrømsrelæ nedsætter risikoen for elektrisk stød.

3 Personlig sikkerhed

Vær opmærksom, overvej, hvad du gør, og brug din fornuft, når du arbejder med elværktøj. Brug ikke elværktøj, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med elværktøj kan medføre alvorlige kvæstelser.

Bær personligt beskyttelsesudstyr og altid beskyttelsesbriller. Hvis der bæres personligt beskyttelsesudstyr, såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, nedsættes risikoen for kvæstelser, afhængigt af elværktøjets anvendelse.

Undgå, at maskinen starter utilsigtet. Kontroller, om elværktøjet er slukket, inden du tilslutter strømforsyningen og/eller batteriet, løfter det op eller bærer det. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet, eller maskinen er tændt, når strømforsyningen tilsluttes, kan det medføre ulykker. Fjern indstillingsværktøj eller skruenøgle, inden du tænder for elværktøjet. Et værktøj eller en nøgle, der befinder sig i roterende maskindele, kan medføre kvæstelser. Undgå unormale kropsstillinger. Sørg for at stå fast, og sørg altid for at have ligevægt. Således har du bedre kontrol over elværktøjet i en uventet situation. Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, handsker, smykker eller langt hår kan blive grebet og trukket med af bevægelige dele. Hvis der kan monteres støvudsugnings- og -opsamlingsanordninger, skal du sikre dig, at disse er korrekt tilsluttet og anvendes korrekt.

Fare på grund af støv kan nedsættes ved anvendelse af en støvudsugning.

4 Anvendelse og håndtering af elværktøj

Undgå at overbelaste maskinen. Anvend et el-værktøj, der passer til det pågældende arbejde. Med det passende el-værktøj arbejder du bedre og mere sikkert inden for det angivne effektområde. Brug ikke el-værktøj med defekt kontakt. Et el-værktøj, som ikke kan tændes eller slukkes, er farligt og skal repareres. Tag stikket ud af stikdåsen og/eller fjern batteriet, inden du foretager indstillinger på maskinen, skifter tilbehørsdele eller lægger maskinen til side. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar el-værktøj, der ikke anvendes, uden for børns rækkevidde. Lad ikke personer anvende maskinen, der ikke er fortrolige med den eller ikke har læst disse anvisninger. El-værktøj er farligt, hvis det anvendes af uerfarne personer.

Sørg for omhyggelig vedligeholdelse af el-værktøj. Kontroller, om de bevægelige dele fungerer korrekt og ikke er blokeret, om dele er brækket eller beskadiget på en sådan måde, at el-værktøjet ikke fungerer korrekt. Lad beskadigede dele reparere, inden du tager maskinen i brug. Mange uheld skyldes el-værktøj, der er dårligt vedligeholdt.

Hold skæreværktøj skarpt og rent. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så let fast og er lettere at styre.

Anvend el-værktøj, tilbehør, hjælpeværktøj etc. i overensstemmelse med anvisningerne. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Det kan medføre farlige situationer, hvis el-værktøjet anvendes til andre formål end det beregnede.

5 Brug og pleje af batteripakker

Oplad kun batteripakken med ladeaggregater, der er godkendt af producenten. Ladeaggregater, som ikke er egnet til den pågældende batteripakke, kan forårsage brand.

Anvend kun maskinen med en egnet batteripakke. Det kan medføre kvæstelser og brandfare, hvis der anvendes en anden batteripakke.

Hvis batteripakken ikke anvendes, skal den holdes væk fra metalliske genstande som kontorklips, mønter, nøgler, skruer eller andre små metalgenstande, som kan forårsage en kortslutning. En kortslutning kan føre til brand eller eksplosion.

Under visse omstændigheder kan der sive væske ud af batteripakken. Undgå kontakt med denne væske. Vask dig grundigt med vand, hvis du kommer i kontakt med væsken. Kontakt lægen, hvis væsken kommer i kontakt med øjnene. Batterivæske kan forårsage udslæt og hudirritation.

6 Service

Lad kun el-værktøj reparere af kvalificerede fagfolk og kun med originale reservedele. På den måde opretholdes maskinens sikkerhed.

Yderligere generelle sikkerhedshenvisninger

Bemærk: I nogle regioner kan forskrifter indskrænke anvendelsen af denne maskine. Spørg de lokale myndigheder til råds.

FARE: Livsfare på grund af snitsår, der skyldes ukontrollerede bevægelser af maskinen.

Undgå at få kropsdele i nærheden af bevægelige dele.

• Risiko for kvæstelser på grund af flyvende eller faldende genstande. Brug aldrig maskinen, hvis der befinder sig personer, især børn eller dyr, inden for en radius på 15 m. Du må ikke foretage nogen ændringer på apparatet.

ADVARSEL: Børn samt personer, der ikke er fortrolige med denne vejledning, må ikke anvende denne maskine. Lokale bestemmelser kan begrænse brugerens alder. Det er nødvendigt med et uhindret udsyn til arbejdsområdet for at opdage mulige farer. Anvend kun maskinen med god belysning. Før betjening skal du kontrollere, at maskinen, alle betjeningselementer, inklusive kædebremse, og sikkerhedsanordninger fungerer korrekt. Kontroller, om der findes løse samlinger, og sørg for, at alle beskyttelsesanordninger og greb er fastgjort ordentligt og sikkert. Anvend ikke apparatet, hvis det befinder sig i

fejlfri tilstand. • Brug aldrig maskinen, hvis tænd/sluk-kontakten på håndtaget ikke tænder eller slukker korrekt. • Udskift slidte eller beskadigede dele, før du bruger maskinen. • Risiko for tilbageslag, hvis du mister balancen. Undgå en unormal kropsholdning, sørg for at stå fast, og for altid at have ligevægt. • Stop maskinen med det samme og kontroller for skader eller find frem til årsagen til vibrationen, hvis maskinen er faldet ned, har fået et slag eller vibrerer unormalt. Få repareret skader af den autoriserede kundeservice, eller udskift maskinen.

FORSIGTIG: • Brug komplet øjen- og høreværn, stærke og robuste handsker samt hovedbeskyttelse, når du betjener maskinen. Brug en ansigtsmaske, hvis arbejdet er støvet. • Bær lange, kraftige bukser, fast skotøj og handsker, der sidder godt ved arbejde med apparatet. Arbejd ikke uden fodtøj. Bær ikke smykker, sandaler eller shorts. • Der er fare for tilskadekomst, hvis løstsiddende tøj, hår eller smykker bliver grebet af maskinens bevægelige dele. Hold tøj og smykker væk fra maskinens bevægelige dele. Sæt langt hår op i en hestehale.

• Høreværn kan nedsætte evnen til at høre advarselssignaler.

Vær derfor opmærksom på mulige farer i nærheden og i arbejdsområdet. Anvend kun tilbehør og reservedele, der er godkendt af producenten. Originalt tilbehør og originale reservedele er en garanti for sikker og fejlfri drift af apparatet.

Sikkerhedshenvisninger for kædesave

• Hold alle legemsdele væk fra savkæden, når saven kører. Kontrollér, at savkæden ikke er i berøring med noget, inden du starter saven. Et øjebliks uopmærksomhed under arbejdet med kædesaven kan medføre, at tøj eller legemsdele gribes og trækkes med af savkæden. Hold altid kædesaven fast i det bageste greb med højre hånd og i det forreste greb med venstre hånd. Hvis kædesaven holdes omvendt, øges risikoen for kvæstelser, hvorfor dette ikke er tilladt.
• El-værktøjet må kun holdes i de isolerede greb, fordi savkæden kan komme i berøring med skjulte ledninger. Savkæder, der kommer i berøring med en strømførende ledning, gør el-værktøjets metaldele spændingsførende og kan give betjeningspersonen elektrisk stød.

Bær beskyttelsesbriller og høreværn. Det anbefales at bære yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder.

Passende beskyttelsesdragt reducerer risikoen for kvæstelser på grund af omkringflyvende savspåner og utilsigtet berøring af savkæden.

• Anvend ikke kædesaven oppe i et træ. Der er fare for tilskadekomst, hvis den anvendes oppe i et træ. Sørg altid for at stå fast, og anvend kun kædesaven, når du står på et fast, sikkert og jævnt underlag. Du kan miste balancen eller kontrollen over kædesaven, hvis du står på en glat undergrund eller et ustabilt sted, såsom på en stige.
• Tag højde for, at en gren, der sidder i spænd, svipper tilbage, når den saves over. Når spændingen i træfibrene frigives, kan den spændte gren ramme betjeningspersonen og/eller få dig til at miste kontrollen over kædesaven. Vær særlig forsigtig, når du saver i underskov og unge træer. Det tynde materiale kan blive grebet af savkæden og ramme dig eller få dig til at miste balancen. Bær kædesaven i det forreste greb, når den slæbes fra.

og med savkæden vendt væk fra kroppen. Sæt altid beskyttelseskappen på under transport og opbevaring af kædesaven. Forsigtig håndtering af kædesaven forringer sandsynligheden for en utilsigtet berøring af den roterende savkæde.

Følg anvisningerne vedrørende smøring, kædestramning og udskiftning af tilbehør. En kæde, der er strammet eller smurt forkert, kan enten springe eller øge risikoen for tilbageslag. Hold grebene tørre, rene og fri for olie og fedt. Fedtede og olieindsmurte greb er glatte og kan medføre, at du mister kontrollen. Der må kun saves i træ. Anvend ikke kædesaven til et arbejde, som den ikke er beregnet til. Eksempel: Anvend ikke kædesaven til skæring af plastik, murværk eller byggematerialer, der ikke er af træ. Anvendes kædesaven til ikke-bestemmelsesmæssigt arbejde, kan det medføre farlige situationer.

Årsager til og undgåelse af tilbageslag

Tilbageslag kan opstå, hvis spidsen af sværdet berører en genstand, eller hvis træet bøjer sig

og savkæden sætter sig fast i snittet.

En berøring med sværdets spids kan i mange situationer medføre en uventet bagudrettet reaktion, ved hvilken sværdet slås opad og i retning mod betjeningspersonen.

Hvis savkæden klemmes sammen om sværdets overkant, stødes sværdet tilbage i retning af betjeningspersonen.

Enhver af disse reaktioner kan betyde, at du mister kontrollen over saven og kommer alvorligt til skade. Du må ikke udelukkende stole på det monterede sikkerhedsudstyr i kædesaven.

Som bruger af en kædesav skal du træffe forskellige foranstaltninger, så ulykker og kvæstelser under arbejdet undgås.

Tilbageslag skyldes forkert eller fejlagtig anvendelse af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrevet nedenfor:

• Hold saven fast med begge hænder, og lad tommelfingre og fingrene omslutte grebet. Placér din krop og dine arme i en stilling, hvor du er i stand til at modstå tilbageslaget. Hvis der træffes egnede foranstaltninger, kan betjeningspersonen modstå tilbageslaget. Slip aldrig kædesaven.

Undgå en unormal kropsstilling og brug ikke saven over skulderhøjde. Derved undgås en utilsigtet berøring med sværdspidsen, og du har bedre kontrol over kædesaven i uventede situationer. - Anvend kun de reservesværd og savkæder, der er foreskrevet af producenten. Forkerte reservesværd og savkæder kan resultere i, at kæden springer af og/eller der opstår tilbageslag. Følg producentens anvisninger vedrørende slibning og vedligeholdelse af savkæden. Tendensen til tilbageslag øges, hvis skæredybden er for stor.

Yderligere sikkerhedshenvisninger for kædesave

Obs: Karcher anbefaler, at træstammer saves på en savbuk, når maskinen bruges første gang. Sørg for at have en førstehjælpskasse til store sår og en telefon i nærheden, så du kan ringe efter hjælp, når du bruger motorsaven. En større og mere omfattende førstehjælpskasse bør opbevares i nærheden.

ADVARSEL: Sørg for et sikkert fodfæste, en ren arbejdsplads og planlæg en flugtvej, så du ikke bliver ramt af faldende grene, før du bruger maskinen.

• Pas på smøreolietåge og savspåner. Brug om nødvendigt en maske eller åndedrætsværn.
• Hold altid motorsaven fast med begge hænder. Hold om grebene med tommelfingeren på den ene side og fingrene på den anden side. Hold det bageste greb med din højre hånd og det forreste greb med din venstre hånd. • Fare for tilskadekomst. Foretag ingen ændringer på maskinen. Brug ikke maskinen til at drive tilbehør eller maskiner, der ikke er anbefalet af maskinens producent. • Inden maskinen tændes, skal du sørge for, at savkæden ikke berører nogen genstande. • Fare for alvorlige kvæstelser eller livsfare, hvis en forkert indstillet savkæde springer ud af sværdet. Kontroller kædens spænding inden brug. Kædens længde afhænger af temperaturen. • Sørg for, at alle sikkerhedsanordninger, greb og barkstød er fastgjort korrekt og er i god stand. • Fare for alvorlige kvæstelser på grund af forkert betjening:

Du skal altid være opmærksom og have kontrol over din arbejdsplads, når du arbejder med motorsaven. Størrelsen på arbejdsområdet afhænger af den opgave, der skal udføres, og størrelsen på træet eller arbejdsstykket. At fælde et

træ kræver et større arbejdsområde end f.eks. neddeling.

• Sav aldrig med din krop på en ret linje med sværdet og kæden. Således reducerer du risikoen for at blive ramt af kæden i hovedet eller på kroppen under et tilbageslag. Undgå at bevæge saven frem og tilbage, når du saver. Lad kæden udføre arbejdet, sørg for at holde kæden skarp og prøv ikke at trykke kæden igennem snittet. Undgå at påføre tryk på saven ved slutningen af snittet. Vær klar til at aflaste saven, når du har skåret igennem træet.
• Stop ikke motorsaven under savningen. Lad saven køre, indtil snittet er færdigt. Gør dig bekendt med din nye motorsav ved at lave enkle snit i træ, der er solidt understøttet. Gentag dette, hvis du ikke har brugt din motorsav i længere tid. Undgå at save vinstokke og/eller indre buske med en diameter under 75 mm. Sluk for maskinen, aktiver kædebremsen, fjern batteripakken og kontroller, at alle bevægelige dele står fuldstændigt stille: Før du rengør eller fjerner en blokering på maskinen. Lad ikke maskinen være uden opsyn. Før montering eller fjernelse af tilbehør.

Før du kontrollerer, rengør eller arbejder på maskinen.

FORSIGTIG • Motorsaven er tung. Personer, der bruger motorsaven, skal være i god fysisk form og have et godt helbred. De skal have et godt syn, være smidige, have god balanceevne og gode manuelle færdigheder. Hvis der hersker tvivl herom, skal du ikke bruge motorsaven. Når du arbejder med maskinen, skal du altid bruge en sikkerhedshjelm med gittervisir for at mindske risikoen for kvæstelse i ansigtet og på hovedet, hvis maskinen slår tilbage.

Resterende risici

ADVARSEL

• Selvom apparatet anvendes som foreskrevet, er der stadig visse resterende risici. Følgende farer kan opstå ved brug af apparatet: Vibration kan forårsage tilskadekomst. Brug det rigtige værktøj til de enkelte arbejdsopgaver, brug de dertil beregnede greb, og begræns arbejdstiden og eksponeringen. Larm kan medføre høreskader. Bær høreværn, og begræns belastningen. Snitsår ved kontakt med savkædens ubeskyttede savtænder.

Snitsår på grund af uforudsete, pludselige bevægelser eller sværdets tilbageslag. Snitsår/risiko for at blive ramt af dele, der flyver væk fra savkæden. - Tilskadekomst pga. udslyngede genstande (træspåner, splinter). - Indånding af støv og partikler. - Hudkontakt med smøremiddel/olie.

Risikoreduktion

△FORSIGTIG

• Hvis apparatet anvendes i længere tid, kan blodgennemstrømningen i hænderne nedsættes på grund af vibrationer. Der findes ingen generelt gældende anvendelsestid, idet den afhænger af flere faktorer:
• Personlig tendens til dårligt blodomløb (ofte kolde fingre, fingerkloe)
• Lave omgivelsestemperaturer. Bær varme handsker for at beskytte hænderne. Dårlig blodgennemstrømning, fordi der holdes godt fast. Anvendelse uden afbrydelse er mere skadeligt, end hvis der holdes pauser. Kontakt lægen, hvis symptomerne, f.eks. fingerkloe, kolde fingre, optræder gentagne gange ved regelmæssig, længerevarende anvendelse af apparatet.

gerevarende anvendelse af apparatet.

Bestemmelsesmæssig anvendelse

△FARE

Ikke korrekt anvendelse

Livsfare på grund af snitsår. Anvend kun maskinen i henhold til dens formål.

Motorsaven er egnet til erhvervsmæssig brug. Motorsaven er kun beregnet til udendørs arbejde. - Af sikkerhedsmæssige grunde skal motorsaven altid holdes fast med begge hænder. Motorsaven blev udviklet til savning af grene, kviste, stammer og bjælker. Skærelængden på sværdet bestemmer den maksimalt mulige diameter på det savede materiale. Motorsaven må kun bruges til skæring af træ. - Anvend ikke motorsaven i våde omgivelser eller når det regner. - Anvend kun motorsaven i omgivelser med god belysning. Det er af sikkerhedsmæssige grunde forbudt at foretage ombygninger og ændringer på maskinen, der ikke er tilladt af producenten.

Enhver anden anvendelse er ikke tilladt. Brugeren er ansvarlig for farer, der opstår på grund af ikke tilladt anvendelse.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedsanordninger

FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Kæde med lav risiko for tilbageslag

En kæde med lav risiko for tilbageslag reducerer sandsynligheden for tilbageslag.

Rømmetænderne (indgrebsknive) foran hver savtand forhindrer savtænderne i at gribe for dybt ned i tilbageslagsområdet, hvilket reducerer tilbageslagets styrke. Hvis du sliber kæden, er der risiko for, at denne sikkerhedsfunktion ikke længere er til stede. Hvis savens skæreevne forringes, skal kæden udskiftes af sikkerhedsmæssige årsager. Du må kun bruge reservedele i den sværd- og kædekombination, der er anbefalet af producenten.

Sværd

I forbindelse med sværd, hvis spidser har en lille radius, er der normalt en lavere risiko for tilbageslag.

Brug derfor et sværd med passende kæde, der netop er lang nok til opgaven. Længere sværd øger risikoen for at miste kontrollen under savningen.

Kontroller kædespændingen inden brug (se kapitlet Kontrol af kædespænding). Hvis kædespændingen ikke er indstillet korrekt, øges risikoen for at kæden ryger af under savning af grene (tyndere end sværdets fulde længde).

Hvis kæden løsner sig eller rives over, forhindrer kædeholderen kæden i at blive kastet i retning af brugeren.

Barkstød

Det integrerede barkstød kan bruges som omdrejningspunkt for at give motorsaven mere stabilitet under et snit.

Idet du saver, skal du trykke maskinen fremad, indtil metalstifterne trænger ind i trækanten. Hvis du så bevæger det bageste greb henholdsvis op eller ned i snitretningen, reduceres den fysiske belastning under arbejdet med motorsaven.

Kædebrems

Kædebremser bruges til at bringe kæden til standsning hurtigt i tilfælde af fare.

Hvis håndafskærmningen/kædebremsearmen trykkes i retning af sværdet, skal kæden straks standse.

Kædebremsen kan ikke forhindre tilbageslag, men reducerer risikoen for kvæstelser, hvis sværdet rammer brugeren i tilfælde af tilbageslag.

Du skal altid kontrollere, at kædebremsen fungerer korrekt, inden du tager maskinen i brug (se kapitlet Kontrol af kædebremsens funktion).

Symboler på apparatet

	Generelt advarselssignal
	Læs driftsvejledningen og alle sikker- hedsanvisninger før ibrugtagning.
	Bær egnet hovedbeskyttelse, øjen- og høreværn under arbejdet med maskinen.
	Bær skridsikre sikkerhedssko under ar- bejdet med maskinen.

	Bær skrid- og slidsikre beskyttelses- handsker under arbejdet med maskinen.
	Livsfare ved tilbageslag af motorsaven. Berør aldrig genstande, der skal saves, med spidsen af sværdet.
	Livsfare på grund af ukontrollerede be- vægelser med motorsaven. Hold altid motorsaven fast med begge hænder.
	Livsfare på grund af ukontrollerede be- vægelser med motorsaven. Hold aldrig maskinen fast med kun en hand.
	Udsæt ikke maskinen for regn eller fugti- ge forhold.
	Det garanterede lydtryksniveau, som er angivet på etiketten, er på 105 dB.
	Kædebremsen løsnes.
	Kædebremsen aktiveres, og savkæden er blokeret.
	Smøring af sværdet og kæden
	Drej for at indstille kædespændingen: + = kæden strammes - = kæden løsnes
	Kædens omløbsretning (markering be- finder sig under afdækningen)

Beskyttelsesdragt

△FARE

Livsfare på grund af snitsår. Anvend egnet beskyttelsesudstyr ved arbejde med apparatet. Overhold de lokale bestemmelser vedrørende forebyggelse af ulykker.

Hovedbeskyttelse

Brug en egnet beskyttelseshjelm, der er i overensstemmelse med EN 397 og er CE-mærket, når du arbejder med maskinen.

Når du arbejder med maskinen, skal du bære høreværn, der er i overensstemmelse med EN 352-1 og er CE-mærket.

For at beskytte dig mod flyvende splinter skal du bruge egnede beskyttelsesbriller, der er i overensstemmelse med EN 166 eller er CE-mærket. Eller bær et hjelmvisir, der er i overensstemmelse med EN 1731 og er CE-mærket.

Bær en jakke med skærebeskyttelse, der opfylder kravene i EN 381-11 og er CE-mærket, til beskyttelse af overkroppen, når du arbejder med maskinen.

Beskyttelseshandsker

Bær egnede trådforstærkede beskyttelseshandsker, der er i overensstemmelse med EN 381-7 og er CE-mærket, når du arbejder med maskinen.

Benbeskyttelse

Når du arbejder med maskinen, skal du bruge egnede benbeskyttere med all-round beskyttelse, der er i overensstemmelse med EN 381-5 og er CE-mærket.

Sikkerhedssko

Brug skridsikre sikkerhedssko, der opfylder kravene i EN 20345 og er markeret med et billede af en motorsav, når du arbejder med maskinen. Så kan du være sikker på, at sikkerhedsskoene opfylder kravene i EN 381-3. Hvis du kun bruger motorsaven lejlighedsvis, og jorden er jævn og der kun er ringe risiko for at snuble eller hænge fast i buskene, kan du bruge sikkerhedssko med stålfremkapper og beskyttelsesbenklæder, der er i overensstemmelse med EN 381-9.

Maskinbeskrivelse

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsomfanget (se emballage).

Billede grafikside

Figur A

①Lag til kædeoliebeholder ②Kæde ③Sværd ④Afdækning ⑤Møtrikker til afdækning ⑥Kædestrammer ⑦Barkstød ⑧Kædeholder ⑨Håndafskærmning/kædebremsearm ⑩Håndtag, foran ⑪Oplåsningstast batteripakke ⑫Typeskilt ⑬Sikkerhedstast maskinkontakt ⑭Håndtag, bagved ⑮Apparatkontakt ⑯Sekskantnøgle med skruetrækker ⑰Kædeskærm ⑱*Batteripakke Battery Power+ 36V ⑲*Hurtiglader Battery Power+ 36V

• option

Batteripakke

Maskinen kan anvendes med en 36 V Kärcher Battery Power batteripakke.

Montering

Montering af kæde og sværd

△FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med kæden.

1. Læg kæden omkring tandhjulet, og sæt sværdet i. Figur D
2. Sæt afdækningen på og anbring møtrikkerne, uden at spænde dem fast.

Figur E

1. Indstil kædespændingen (se kapitlet Indstilling af kædespænding).
2. Anbring kædeskærmen.

Figur F

Ibrugtagning

Påfyldning af kædeoliebeholder

1. Rengør området omkring påfyldningsåbningen for savsmuld og snavs.
2. Fjern låget på kædeoliebeholderen.

Figur G

1. Fyld langsomt kædeolie i beholderen.

Figur H

1. Tør evt. spildt kædeolie op med en klud.
2. Luk kædeoliebeholderen med låget.

Kontrol af kædespænding

△FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med kæden.

1. Fjern kædeskærmen.

Figur I

1. Træk forsigtigt i kæden.

Figur J

Afstanden mellem sværdet og kæden skal være ca.

6,5 mm.

1. Indstil om nødvendigt kædespændingen (se kapitlet Indstilling af kædespænding).

Montér batteripakke

1. Skub batteripakken ind i maskinens holder, indtil den går hørbart i hak.

Figur K

Drift

Grundlæggende betjening

1. Undersøg træet og grenene for skader, f.eks. råd.
2. Fjern kædeskærmen.
3. Hold fast i maskinen med begge hænder.

Start af maskinen

1. Træk håndafskærmningen/kædebremsarmen i retning af grebet.

Figur L

Kædebremsen løsnes.

Afbrydelse af driften

1. Slip maskinkontakten.

Maskinen stopper.

1. Skub håndafskærmningen/kædebremsarmen i retning af sværdet.

Figur N

Kædebremsen aktiveres, og savkæden er blokeret.

1. Tag batteripakken ud af maskinen (se kapitlet Fjern batteripakken).

Arbejdsteknikker

Arbejdsstilling

ADVARSEL

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver.

Hold altid motorsaven fast med begge hænder.

• Bevæg ikke motorsaven i kroppens akse.

Figur O

Før motorsaven på siden af kroppen, så ingen legemsdele rager ind i motorsavens bevægelsesområde. - Hold så stor afstand som muligt til det materiale, der skal saves. Arbejd aldrig på en stige eller i et træ. Arbejd aldrig uden sikkert fodfæste.

Indtræk/rekyl

△FARE

Ukontrollerede bevægelser med motorsaven

Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver.

Hold altid motorsaven fast med begge hænder.

I forbindelse med indtræk/rekyl er der tale om en effekt, der i princippet forekommer i den modsatte retning af kædens omdrejningsretning i det savede materiale.

Figur P

Indtræk

Hvis kæden klemmes fast eller støder på en fast genstand i træet, når der saves med undersiden af sværdet - forhåndssnit, kan motorsaven trækkes mod det savede materiale med et ryk.

• Sørg altid for at anbringe barkstødet sikkert, så indtræk undgås.

Hvis kæden klemmes fast eller støder på en fast genstand i træet, når der saves med oversiden af sværdet - baghåndssnit, kan motorsaven stødes tilbage imod brugeren.

For at undgå rekyl:

Undgå at klemme sværdets overside fast. Undgå at bevæge sværdet skævt i snittet.

Tilbageslag

△FARE

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver.

Hold altid motorsaven fast med begge hænder.

Under et tilbageslag kastes motorsaven pludseligt og ukontrolleret i retning af brugeren.

Et tilbageslag finder sted, hvis f.eks. savkæden i den forreste del af sværdets spids utilsigtet støder på en hindring eller klemmes fast.

Figur Q

• Hold altid motorsaven, så du kan modstå tilbageslagets kraft. Slip ikke motorsaven.

Bøj dig ikke for langt fremover, når du saver. - Brug/DD: Motorcycles over skulderhøjde. - Vent altid, indtil kæden har nået fuld omdrejningshastighed, og sav ved fuld gas. - Sav ikke med sværdspidsen. Før kun sværdet ind i et påbegyndt snit med største forsigtighed. Vær opmærksom på stammens placering og på kræfter, der kan lukke skærespalten og klemme savkæden fast. - Beskær aldrig flere grene samtidigt. Arbejd kun med skarp og korrekt strammet kæde. - Brug en kæde med lav risiko for tilbageslag og et sværd med lille sværdspids.

Planlægning af faldretning og flugtvej

ADVARSEL

Faldende træ

Livsfare

Træfældningsarbejde må kun udføres af personer med den nødvendige uddannelse.

Bemærk følgende, når du planlægger faldretningen:

• Afstanden til næste arbejdsplads skal være mindst 2,5 trælængder. Fæld ikke træer i kraftig blæst.

Træet kan falde ukontrolleret.

Bestem fældningsretningen baseret på trævækst, terræn (hældning) og vejrforhold. - Lad altid træet falde i et mellemrum mellem bevoksningen, aldrig på andre træer.

Der skal planlægges en flugtvej for alle beskæftigede.

• Planlæg flugtvejen ca. 45° diagonalt på fældningsretningen.

Figur R

Fjern forhindringer fra flugtvejen. - Placering: Når du arbejder på en stejl skråning, skal du planlægge flugtvejen parallelt med skråningen. Når du bruger flugtvejen, skal du holde øje med faldende grene og området omkring kronen.

Forberedelse af arbejdsområdet på stammen

1. Rengør arbejdsområdet på stammen for grene, stubbe og forhindringer, der er i vejen.

Sørg for sikkert fodfæste.

1. Rengør det nederste stykke af stammen grundigt, f.eks. med øksen.

Sand, sten og andre fremmedlegemer gør kæden sløv.

1. Fjern store fritliggende rødder.

a Skær et lodret snit på den fritliggende rod.

Figur S

Skær et vandret snit på den fritliggende rod.

Fjern det løse rodstykke fra arbejdsområdet.

Anbringelse af fældesnit

△FARE

Faldende træ

Livsfare

Træfældningsarbejde må kun udføres af personer med den nødvendige uddannelse.

1. Kontroller, at ingen befinder sig inden for farezonen af det faldende træ. På grund af motorstøjen kan tilråb overhøres.

I fældningsområdet må der kun opholde sig personer, der er beskaeftiget med fældningen.

1. Anbring forhugget vinkelret på faldretningen.

a Anbring et vandret snit (sålesnit) over ca. 1/3 af stammens diameter så tæt ved jorden som muligt.

Figur T

1. Anbring fældesnittet. a Anbring fældesnittet parallelt med sålesnittet og mindst 50 mm højere. b Udfør kun fældesnittet således, at bredden på fældekammen udgør mindst 50 mm. Fældekammen forhindrer træet i at sno sig og falde i den forkerte retning. Når fældesnittet nærmer sig fældekammen, skal træet begynde at falde.
2. Hvis der er risiko for, at træet ikke falder i den ønskede retning eller svinger tilbage og klemmer savkæden fast, skal du stoppe fældesnittet. Brug kiler til at udvide snittet, og lad træet falde i den ønskede retning.
3. Træk motorsaven ud af snittet, når træet begynder at falde.
4. Sluk apparatet.
5. Aktiver kædebremsen.
6. Læg motorsaven til side.
7. Følg den planlagte flugtvej.

Savning af træ, der sidder i spænd

△FARE

Ukontrollerede bevægelser på motorsav og savmateriale

Livsfarlige snitskader, kvæstelser forårsaget af savmateriale

Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver.

Hold altid motorsaven fast med begge hænder. Træ, der sidder i spænd, opstår, når en stamme, gren, rodværk eller et skud trækkes i spænd af andet træ.

1. Pas på træ i spænd, da der er risiko for, at det svinger tilbage til sin oprindelige position.

Figur U

1. Sav forsigtigt træ i spænd fra tryksiden (se også kapitlet Neddeling af stamme, der sidder i spænd).

Figur V

Beskæring

△FARE

Tilbageslag

Livsfarlige snitkvæstelser. Sørg for, at sværdet/kæden ikke klemmes fast, når du beskærer.

ADVARSEL

Ændring af vægtfordeling under beskæring

Risiko for tilskadekomst på grund af stammens ukontrollerede bevægelse

Vælg arbejdsområde, så der ikke opstår fare.

• Beskær i vækstretningen.

Figur W

• Beskær oppefra og ned.
• Lad større, underliggende grene være som støtte, så træet holdes over jorden. Sørg for at understøtte motorsaven så meget som muligt. Stikke på stammen, når du beskærer.
• Sav med spidsen af sværdet. Vær opmærksom på grene, der sidder i spænd. Sav grene, der sidder i spænd, nedefra og op.
• Sav aldrig flere grene på én gang.

Ryd arbejdsområdet for afskårne grene regelmæssigt.

Neddeling af stammen

Ukontrollerede bevægelser med motorsaven

Livsfare på grund af snitsår

Planlæg snittet og vær opmærksom på eventuelle farer, inden du saver.

Hold altid motorsaven fast med begge hænder.

BEMÆRK

Skader på kæden på grund af kontakt med jorden

Sørg for, at kæden ikke berører jorden.

1. Anbring motorsaven ved barkstødet.
2. Sav stammen igennem med en jævn bevægelse.

Neddeling af stamme, der sidder i spænd

Ukontrolleret bevægelse med motorsaven

Livsfarlige snitkvastelser

Når du neddeher stammer, der sidder i spænd, skal du sørge for at følge rækkefølgen af aflastningssnit på tryk-siden og skæresnit på spændingssiden.

Sav ind til ca. 1/3 af stammens diameter oppefra, når du anbringer aflastningsnittet på tryksiden.

Figur X

Anbring skæresnittet på spændingssiden nedefra.

Stamme understøttes på 1 side:

a) Sav ind til ca. 1/3 af stammens diameter nedefra, når du anbringer aflastningsnittet på tryksiden. Figur Y. b) Anbring skæresnittet på spændingssiden oppefra.

Fjern batteripakken

Obs

Fjern batteripakken fra maskinen, og sørg for at sikre maskinen mod utilsigtet brug ved længere afbrydelser af arbejdet.

1. Træk batteripakkens oplåsningsknap i batteripakkens retning.

Figur Z

1. Tryk på batteripakkens oplåsningsknap for at låse batteripakken op.
2. Tag batteripakken ud af maskinen.

Afslutning af driften

1. Tag batteripakken ud af maskinen (se kapitlet Fjern batteripakken).
2. Rengør maskinen (se kapitlet Rengøring af maskinen).

Transport

△FORSIGTIG

Manglende overholdelse af vægten

Vær opmærksom på maskinens vægt ved transporten.

△FORSIGTIG

Ukontrolleret start

Tag batteriet ud af maskinen inden transporten. Maskinen må kun transporteres med monteret kædeskærm. 1. Fjern batteripakken (se kapitlet Fjern batteripakken).

1. Skub håndafskærmningen/kædebremsarmen i retning af sværdet.

Figur N

Kædebremsen er aktiveret.

1. Anbring kædeskærmen.

Figur F

1. Bær kun maskinen i håndtaget og med sværdet pegende bagud.
2. Tøm kædeoliebeholderen ved længere transportveje.

Fyld kædesmørolien over i en passende beholder.

Skru låget på kædeoliebeholderen fast.

1. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

FORSIGTIG

Manglende overholdelse af vægten

Vær opmærksom på maskinens vægt ved opbevaring.

FORSIGTIG

Ukontrolleret start

Snitsår

Tag batteriet ud af maskinen inden opbevaringen.

Opbevar kun maskinen med monteret kædeskærm.

1. Fjern batteripakken (se kapitlet Fjern batteripakken).
2. Skub håndafskærmningen/kædebremsarmen i retning af sværdet.

Figur N

Kædebremsen er aktiveret.

1. Tøm kædeoliebeholderen.

b Fyld kædesmøreolien over i en passende beholder.

c Skru låget på kædeoliebeholderen fast.

1. Smør en smule olie på kæden, så den ikke ruster, hvis maskinen opbevares længere end en måned.
2. Opbevar apparatet på et tørt og godt ventileret sted. Hold apparatet fra korrosive stoffer, såsom havekemikalier og tøsalt. Opbevar ikke apparatet udendørs.

Tag batteriet ud af maskinen før alle arbejder på maskinen.

△FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med kæden.

Rengøring af maskinen

1. Rengør huset og grebene med en blød, tør klud.
2. Kontroller, om kædebremsen fungerer korrekt efter hver rengøring (se kapitlet Kontrol af kædebremsens funktion).

Vedligeholdelsesintervaller

Før hver ibrugtagning

Følgende skal udføres for hver ibrugtagning:

• Kontroller niveauet for kædeolie, fyld om nødvendigt kædeolie på (se kapitlet Påfyldning af kædeoliebeholderen).
• Kontroller kædespændingen (se kapitlet Kontrol af kædespænding).
• Kontroller, om kæden er tilstrækkelig skarp, udskift om nødvendigt kæden (se kapitlet Udskiftning af kæde og sværd).
• Kontroller maskinen for beskadigelser.
• Kontroller, om alle bolte, møtrikker og skruer er spændt fast.
• Kontroller, om kædebremsen fungerer korrekt (se kapitlet Kontrol af kædebremsens funktion).

For hver 5 driftstimer

• Kontroller, om kædebremsen fungerer korrekt for hver 5. driftstime (se kapitlet Kontrol af kædebremsens funktion).

Vedligeholdelsesarbejde

Kontrol af kædebremsens funktion

1. Tænd apparatet.
2. Når maskinen kører, skal du dreje hånden på det forreste greb, så håndafskærmningen/kædebremsearmen skubbes i retning af sværdet med bagsiden af hånden.

Kædebremsen aktiveres.

Kæden skal stoppe.

1. Træk håndafskærmningen/kædebremsearmen i retning af grebet.

Kæden skal frigives.

Indstilling af kædespænding

1. Indstil kædespændingen med skruen.

Figur AC

1. Kontroller kædespændingen.

Figur J

Afstanden mellem sværdet og kæden skal være ca. 6,5 mm.

1. Spænd møtrikkerne på afdækningen.

Udskiftning af kæde og sværd

△FORSIGTIG

Skarp kæde

Snitsår

Brug altid beskyttelseshandsker, når du arbejder med kæden.

1. Bortskaf den gamle kæde og evt. sværdet korrekt.
2. Sæt den nye kæde på sværdet. Vær opmærksom på kædens omdrejningsretning.

Figur C

1. Læg kæden omkring tandhjulet, og sæt sværdet i. Figur D
2. Sæt afdækningen på og anbring møtrikkerne, uden at spænde dem fast.
3. Indstil kædespændingen (se kapitlet Indstilling af kædespænding).

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Jo ældre batteripakken er, desto mere forringes dens kapacitet - også på trods af omhyggelig pleje, og selv i fuldt opladet tilstand kan den fulde driftstid ikke opnås længere. Dette er dog ikke nogen mangel eller fejl.

Figur E

Fejl Årsag Afhjælpning
Maskinen starter ikke	Batteripakke er tom.	● Oplad batteripakken.
	Batteripakken er defekt. ● Udskift batteripakken.
	Batteripakken er/DD Skutteri paktikken.	● Skub batteripakken ind i holderen, til den går i indgreb.
Maskinen stopper under drift	Batteriet er overophedet	● Afbryd arbejdet og vent til batteritempera-turen ligger i det normale område.
	Motoren er overophedet	● Afbryd arbejdet og lad motoren afkøle.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Tekniske data

Effektdata maskine
Driftsspænding	V	36
Kædens tomgangshastighed	m/s	23
Volumen kædeoliebeholder	ml	160
Beregnede værdier iht. EN 60745-1, EN 60745-2-13
Lydtryksniveau LpA	dB(A)	92,9
Usikkerhed KpA	dB(A)	3,0
Lydeffektniveau LwA	dB(A)	103,9
Usikkerhed KwA	dB(A)	1,1
Hånd-arm-vibrationsværdi forre-ste händtag	m/s2	3,0
Hånd-arm-vibrationsværdi bagerste händtag	m/s2	3,4
Usikkerhed K	m/s2	1,5
Mål og vægt
Længde x bredde x hjde	mm	904 x217 x261
Sværdets længde mm	400
Skærelængde	mm	340
Kædeinddeling	in	3/8
Vægt (eden batteripakke)	kg	5,0

Der tages forbehold for tekniske ændringer.

Vibrationsværdi

ADVARSEL

Den angivne vibrationsværdi er målt med en standard testmetode og kan anvendes til sammenligning af maskiner.

Den angivne vibrationsværdi må anvendes i en foreløbig vurdering af belastningen.

Afhængigt af hvilken måde maskinen anvendes på, kan svingningsemissionen i løbet af den aktuelle anvendelse af maskinen afvige fra den angivne samlede værdi.

Apparater med en hånd-arm vibrationsværdi >2,5m/s² (se kapitlet Tekniske data i driftsvejledningen)

FORSIGTIG • Flere timers uafbrudt anvendelse af apparatet kan medføre følelsesløshed.

• Bær varme handsker for at beskytte hænderne. - Indlæg regelmæssige arbejdspauser.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Batteridrevet motorsav

Type: 1.042-504.x

Anvendte harmoniserede standarder

EN 50581:2012

EN 55014-1:2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Anvendt overensstemmelsesvurderingsproces

2000/14/EF og ændret af 2005/88/EF: Tillæg V

Lydeffektniveau dB(A)

Målt:103,9

Akkrediteret organ, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Tyskland har gennemført EF-typeafprøvning, certifikatnummer: BM 50452505 0001

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Før du tager apparatet i brug første gang, skal du læse og

Sikkerhedsanvisninger

Du må ikke foretage ændringer på apparatet.

Brug apparatet, som det er tiltænkt.

Kontrollér, at indholdet i pakken er komplet, når du pakker ud. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Symboler på apparatet

!	Generelle varselstegt
	Les bruksanvisingen og alle sikkerhet-sanvisingene FOR du tar iBrukprodukter

Når du arbejder med saven, skal du bruge en egnet sikkerhedshjelm iht. EN 397, som er CE-mærket.

• Før ikke motorsaven foran kroppen.

Figur O

Før motorsaven på siden af kroppen, således at ingen dele af kroppen kommer ind i bevægelsesområdet for motorsaven. - Hold så meget afstand som muligt til savet materiale. Arbejd aldrig på en stige eller stående i et træ. Arbejd aldrig på ustabile steder.

Indtrækning/rekyl

△FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Vær oppmerksom på følgende når du planlegger fallretningen:

• Avstanden til neste arbeidsstasjon må være minst 2,5 trelengder.
• Ikke utfør fellearbeider ved sterk vind. Treet kan falle ukontrollert. Bestem fallretningen basert på trevekst, terreng (skråning) og værforhold. Treet skal alltid falle der det ikke står andre trær.

Batteripakkens kapasitet forringes ved tiltagende alder, og ved god pleie. Batteripakken vil derfor ikke oppnå full driftstid selv om den er helt oppladet. Dette er ikke en feil.

Figur D

Anvendte samsvarsvurderingsprosesser
