BRUGSANVISNING TERH 38 3F EINHELL

1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formalsbestem anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Udskiftnig af nettilsutningsledning
8. Rengoring, vedligheholdelse og reservedelsbestilling
9. Bortskaff else og genanvendelse
   10.Opbevaring

DK/N

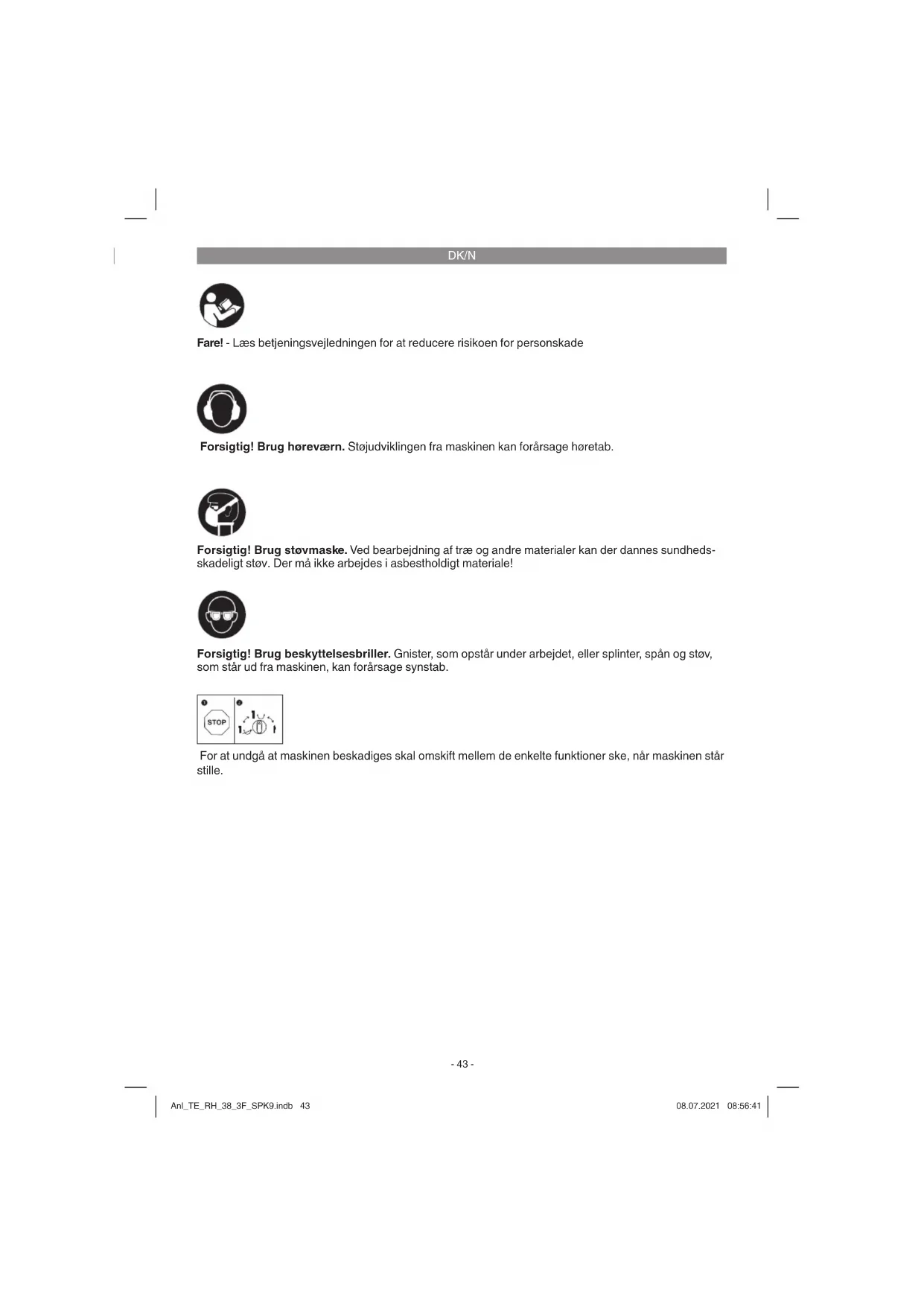

Fare! - Laes betjeningsvejledningen for at reducere risikoen for persorskade

Forsigtig! Brug horeværn. Stojudviklingen fra maskinen kan forarsage haretab.

Forsigtig! Brug stovmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt stv. Der mA ikke arbejdes i asbestholdt materiale!

Forsigtig! Brug beskyttesbriller. Gnister, som opstår under arbejdet, eller splinter, span og støv, som står ud fra maskinen, kan forårsage synstab.

For at undgå at maskinen beskadiges skal omskift mellem de enkelte Funktioner ske, när maskinen stär stille.

Fare!

Ved brug af el-værktoj er der visse sikkerhedsforanstnninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med værktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer eller materiel, som matte opsta som folge af, at anvisningerne i dette betjeningsvejledning, navlig vedrarende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevantante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Fare!

Laes alle sikkerhedsanvisninger og ovrige anvisninger. Folges anvisningerne, navnlig sikkerhedsanvisningerne, ikke noje som beskrevet, kan elektrisk stod, brand og/eller svare kvestelser vare folgen. Alle sikkerhedsanvisninger og ovrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1)

1. Stovværn
2. Lasemuff e
3. Omskifter slagboring/mejsling
4. Taend/Sluk-knap
   5.Netkabel
5. Hjaelpegreb
6. Dybdestop
7. Handtag
8. Trykindicator (Press Control)
9. Indikator for kulnedsliding
10. Driftsindikator

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kobt varen, med forevisning af gyldig kobskvittering. Vaer her opmaerksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vegledningen.

Abn pakken, og tag forsigtigt maskinen ud af emballagen.
Fjern emballagematerialet samt emballage/og transportsikringer (hvis sadanne forenides).
- Kontroller, at der/DD: mangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sá véd muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn pågressive lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Borehammer
Hjaelpegreb
- Dybdestop
Originalbetjeningsvejledning
Sikkerhedsanvisninger

3. Formalsbestemt anvendelse

Maskinen er beregnet til hammerboring i beton, sten og murvark og til mejselarbejder med anvendelse af passende bor erler(mejse.

Saven mä kun anvendes i overensstemmelse med dens tilænkte formål. Enhver,anden form for anwendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som matte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret baeres alene af brugeren/ejeren.

Bemærk, at vore Produkter ikke er konstrueler til erhvervsmæssig, handværksmaessig eller industriel brug. Vi fraskriver os ethvert ansvar, safremt produitanwendes i erhvervsmæssigt, handværksmaessigt, industrietlertller lignende ojemed.

DK/N

4. Tekniske data

Netspænding: 220-240 V ~ 50 Hz

Borehammerer er/DDke beregnt til udendors
anvendelse, jævnfor artikel 3 i direktivet 2000/14/ EC_2005/88/EC.

Brug horeværn.

Stojudviklingen fra maskinen kan forarsage ho retab.

Usikkerhed K = 1,5 m/s²

Borehamring i beton (Hjelpegreb)

Svingningsemissionstal a_HDP = 9,815m / s^2

Usikkerhed K = 1,5m / s^2

Mejsling (Handtag)

Svingningsemissionstal a_h,Cheq = 14,644m / s^2

Usikkerhed K = 1,5 m/s*

Mejsling (Hjaelpegreb)

Svingningsemissionstal a_t = 9,752~m / s^2

Usikkerhed K = 1,5 m/s*

Det angivne svingningsemissionstal er malt ud fra en standardiseret prvningsmetode og kan - afhengig af den made, el-vaerktojet anvendes pa - andre sig og i undtagelsestifelde ligge over den angivne vaeri.

Det angivne svingningsemissionstal kan anvendes til at sammenigne et el-vaerktoj med et andet.

Det angivne svingningsemissionstal kan ogsa anvendes til en indledende skonsmaessigurdering af den negative pavirkning.

Stojudvikling og vibration skal begraenses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellelemrum.
• Tilpas arbejdsmåden after maskinen.
  Overbelast称之 maskinen.
  Lad i givet fald maskinen underkaste et aftersyn.
  Sluk maskinen, när den/DD ke benyttes.
  Baerhandsker.

Forsigtig!

Tilbagevearende risici

Ogsa selv om du betjener el-varktojet forskriftsmaesigt, er der stadigvæk nogle risikofaktorer at age hojde for. Folgende farer kan opsta, alt after el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der/DDke bares egnet stovmaske.
2. Horeskader, safremt der icke bares egnet horevarn.
3. Helbredsskader, som folver af hand-armvibration, safremt varktojet benyttes over et laengere tidsrum erer icke handteres og vedigeholdes forskrlftsmessigt.

5. Inden ibrugtagning

Inden du slutter hovlen til stromforsyningsnettet, skal du kontrollere, at dataene pa mærkepladen stemmer overens med netdataene.

Advarsel!

Trak altid stikket ud af stikkontakten, inden du foretager indstillinger pa hovlen.

Undersog arbejdstedet for skjulte elektriske leddinger, gas- og vandr med en kabelsoger.

5.1 Hjælpegreb (fig. 2 - pos. 6)

Af sikkerhedsgrunde skal hjelpegrebet altid benyttles.

Hjælpegrebet (6) sikrer et mere stabilit fæste under arbejdet med borehammeren. Brug af hjælpe

DK/N

grebet (6) er pabudt af sikkerhedsgrunde.

Hjælpegrebet (6) klemmes fast pa borehammeren. Fastklemninger frigøres ved at dreje grebet i retning mod uret (set fra grebet). Fastklemming kommt i stand ved at dreje grebet i retning med uret.

Frigor first fastklemmingen af hjaelpegrebet. Herefter kan du dreje hjaelpegrebet (6) i den arbejd-position, der passer dig bedst. Drej nu hjaelpegrebet i den modsatte drejeretning, sa hjaelpegrebet sidder fast.

5.2 Dybdestop (fig. 3 - pos.7)

Løsn laseskruen (a), og indsæt dybdestoppet (7).
- Bring dybdestoppet (7) i samme niveau som boremaskinen.
- Træk dybdestoppet (7) tilbage svarende til den ønskede boreydbye.
Spænd laseskruen (a) igen.
- Bor nu hullet, indtil dybdestoppet (7) berør arbejdsemnet.

5.3 Indsættelse af vaerktoj (fi g. 4)

• Rengør værktoget fsigma, og smør værktogjsskaftet med lidd borfedt.
  Træk lasemuffen (2) tilbage, og hold den fast.
• Skub det stovfrie værktoj ind i værktajsholderen med en drejende bevægelse, sa det klikker fast. Værktojet laser fast af sig selv.
  Trak i vaerktojet for at tjekke fastljasningen.

5.4 Udtagning af værktoj (fi g. 5)

Trak lasemuff en (2) tilbage, hold den fast, og tag varktojet ud.

6. Betjening

Fare!

Af sikkerhedsgrunde skal du altid holde fast i maskinens to handtag (6/8)! Ellers er der fare for elektrisk stød ved anboring i nærheden af ledninger!

6.1 Driftsindikator (fi g.1/pos. 11)

Nar netstikket er sat i, lyser driftsindikatoren (11).

6.2 Tande/Slukke (fig. 1)

Tænde: Tryk på driftskontakten (4) og hold den nede.

Slukke: Slip driftskontakten (4).

6.3 Omdrejningstal indstilles (fig. 1/pos. 4)

• Omdrejningstallet kan styres trinlost under arbejdet.
• Omdrejningstallet bestemmes ud fra, hvor kraftigt du trykker ind på taend/sluk-knappen (4).
  Valg af rigtigt omdrejningstal: Det bedst eg-nede omdrejningstal afhaenger af arbejdsem-net, driftsmodus og boret.
• Moderat tryk pà tænd/sluk-knap (4): Lavere omdrejningstal
  Kraftigere tryk pa tænd/sluk-knap (4): Hojere omdrejingnalst

6.4 Drejestop (fi g. 6)

For at slagbore trykkes pa knappen (E) pa drejekontakten (3), samtidig med at drejekontakten (3) drejes i position A.
For at mejsle trykkes pa knappen (E) pa drejekontakten (3), samtidig med at drejekontakten (3) drejes i position B. I position B er mejslen ikke LAST.
For at mejsle trykkes pa knappen (E) pa drejekontakten (3), samtidig med at drejekontakten (3) drejes i position C. I position C er mejslen Ist.

Bemaerk!

Bemark, at borehammeren ici kan benyttes med slag- og borestop slaet til samtidigt.

6.5 Trykindicator (Press control) (fi g. 7/pos. 9)

Trykindikatoren (9) skal befi nde sig i det gronne omrade for at arbejdemdet optimale tryk.

Indikatoren tjener kun som orientering og skal ilke iagttages permanent.

DK/N

7. Udskiftning af nettilslutningsledning

Fare!

Hvis nettilslutningsledningen til dette apparat er beskadiget, skal den erstattes af en saerlig tilslutningsledning, der fas hos producenten aller dennes kundeservice.

Træk stikket ud af stikkontakten inden vedligeholdesserbejde.

8.1 Rengoring

• Hold sá vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lav'tryk.
  Vi anbefaler, at maskinen rengores hver gang after brug.
• Renger af og til maskinen med en fugttig klud og lidt blod sæbe. Undgå brug af rengøringseller oploesningsmiddel, da det vil kinne ødelæggne maskinen kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige delie. Trænger der vand ind i et elværktoj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse,ller hvis indicator for nedslidning af kulborster (10) lyser, skal kontaktkullene kontrolleres af en el-fagmand. Fare! Udskifting af kontaktkul skal foretages af en fagmand.

Der fi ndes)yke yderligere dele, som skal vedligeholds inde i maskinen.

8.4 Reservedelsbestilling:

Ved bestilling af reservationele skal folgende oplyses:

Savens type.
Savensartikelnummer.
Savensidentifikationsnummer.
- Nummeret på den不同程度 reservesd.

Aktuelle priser og øvrige oplyninger fi nder du pa internetadressen www.Einhell-Service.com

DK/N

Kun for EU-lande

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er - medindre dette tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporgevt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følgerned maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk aller anden kopiering af dokumention og ffolgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De star til din rändighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produktet slides som følge af brug eller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Ekmempel
Sliddele* Kontaktkul, borepatron
Forbrugsmaterialie/ forbrugsdele* Bor,/mejsel
Manglende dele

* er ikke ndvendigvis indeholdt i leveringsomfangent!

Konstateres mangler erller fejl, bedes du melde fejlen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen sa nogagtigt som muligt og i hvert fald besvare folgende sporgsmal:

Harprodukter fungeret,ller var det defekt fra begyndelsen?
- Har du bemaerket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilen feijlfunktion mener du, at produkt er berort af (hovedsymptom)?

Voreprodukter er underlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobe af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmelse fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa Productet, erm orodktet udskiftes. Bemerk, at vor producerk er konstrueret til erhvervmaessig, handværksmaessig erer fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige erer faglige virksomheder erer erblevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsafter for ikke normale miljebetingelser erller manglende pleje og vedligeholdelse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, Helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit omgående blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke laengere er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.
