BRUGSANVISNING TEHD 1822 D Li EINHELL

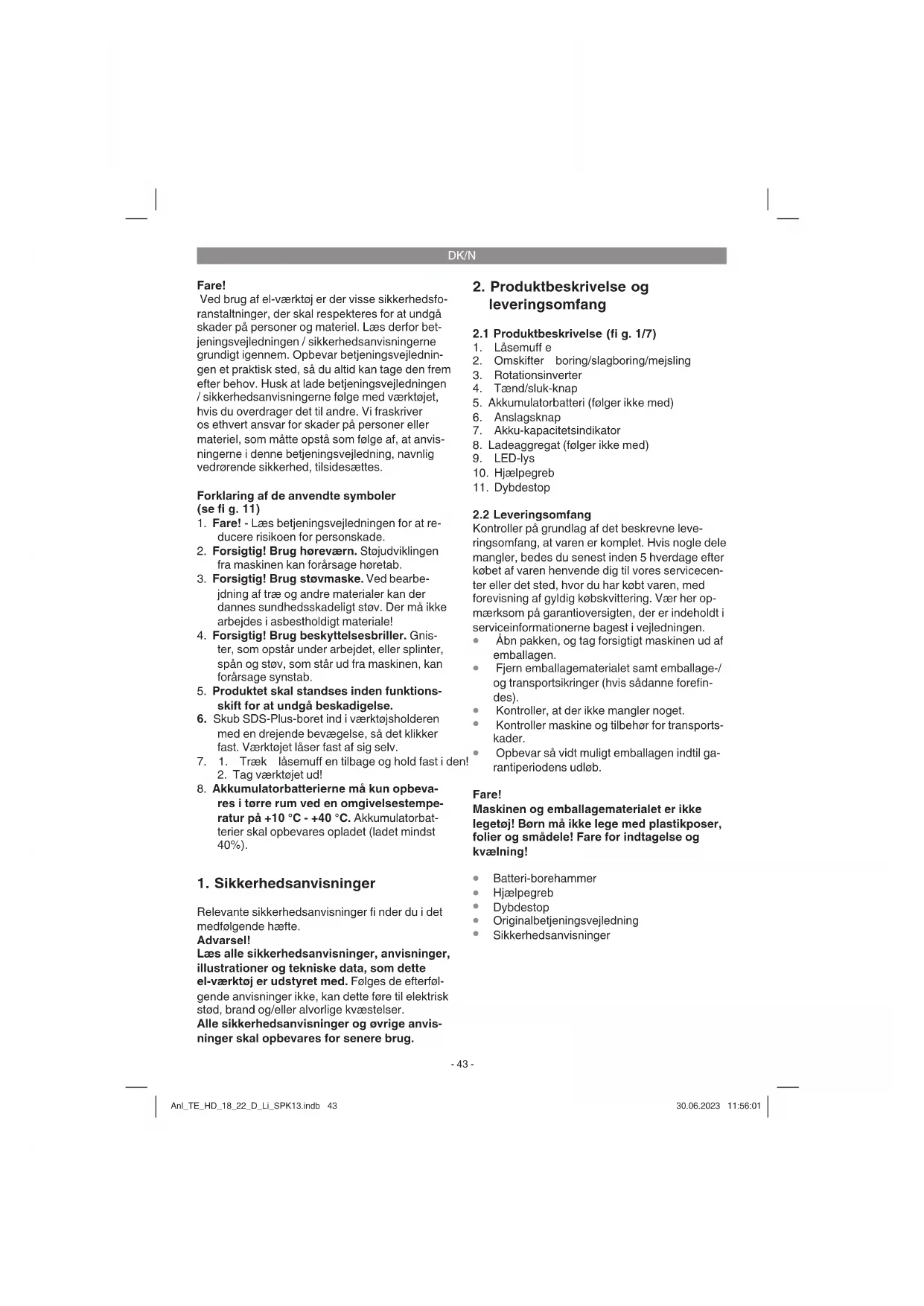

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes. Forklaring af de anvendte symboler (se fi g. 11)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

6. Skub SDS-Plus-boret ind i værktøjsholderen

med en drejende bevægelse, så det klikker fast. Værktøjet låser fast af sig selv.

7. 1. Træk låsemuff en tilbage og hold fast i den!

2. Tag værktøjet ud!

8. Akkumulatorbatterierne må kun opbeva-

res i tørre rum ved en omgivelsestempe- ratur på +10 °C - +40 °C. Akkumulatorbat- terier skal opbevares opladet (ladet mindst 40%).

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterføl- gende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Alle sikkerhedsanvisninger og øvrige anvis- ninger skal opbevares for senere brug.

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Maskinen er beregnet til hammerboring i beton, sten og murværk med anvendelse af passende bor. Desuden er produktet egnet til at skrue og bore i træ og stål. Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt. Anl_TE_HD_18_22_D_Li_SPK13.indb 44Anl_TE_HD_18_22_D_Li_SPK13.indb 44 30.06.2023 11:56:0230.06.2023 11:56:02DK/N

Begræns arbejdstiden. Der skal her tages højde for alle driftscyklens dele (eksempelvis tidsrum, hvor el-værktøjet er slukket, og tidsrum, hvor værktøjet er tændt, men kører uden belastning).

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du tager akku-borehammeren i brug:

1. Lad akkumulatorbatteriet op med det medføl-

2. Brug kun skarpe bor samt intakte og egnede

3. Undersøg arbejdsstedet for skjulte elektriske

ledninger, gas- og vandrør med en kabelsø- ger.

5.1 Hjælpegreb (fi g. 2/pos. 10)

Af sikkerhedsgrunde skal borehammeren kun benyttes med hjælpegrebet. Hjælpegrebet (10) sikrer et mere stabilt fæste under arbejdet med borehammeren. Brug af hjæl- pegrebet (10) er påbudt af sikkerhedsgrunde. Hjælpegrebet (10) klemmes fast på borehamme- ren. Fastklemningen frigøres ved at dreje grebet i retning mod uret (set fra grebet). Fastklemning kommer i stand ved at dreje grebet i retning med uret. Frigør fastklemningen af hjælpegrebet først. Herefter kan du dreje hjælpegrebet (10) i den arbejdsposition, der passer dig bedst. Drej nu hjælpegrebet (10) i i den modsatte drejeretning, så hjælpegrebet (10) sidder fast.

5.2 Montering og indstilling af dybdestop

(fi g. 3/pos. 11) Dybdestoppet (11) holdes fastklemt af hjælpegre- bet (10). Klemmekanismen løsnes og strammes ved at dreje grebet.

Løsn klemmekanismen, og sæt dybdestoppet (11) ind i udsparingen på hjælpegrebet.

Træk dybdestoppet tilbage svarende til den ønskede boredybde.

Drej grebet på hjælpegrebet (10) til igen, så det sidder fast.

Bor nu hullet, indtil dybdestoppet (11) berører arbejdsemnet.

5.3 Isætning af værktøj (fi g. 4)

Pas på! Rotationsinverteren (3) skal stilles i mid- ten, inden der arbejdes på produktet (f.eks. værk- tøjsskift, vedligeholdelse osv.).

Rengør værktøjet først, og smør værktøjsskaf- tet med lidt borefedt.

Skub det støvfrie værktøj ind i værktøjsholde- ren (b) med en drejende bevægelse, så det klikker fast. Værktøjet låser fast af sig selv.

Træk i værktøjet for at tjekke fastlåsningen.

5.4 Udtagning af værktøj (fi g. 5)

Træk låsemuff en (1) tilbage, hold den fast og tag værktøjet ud.

1. Træk akku-pack’en (5) ud af håndtaget, mens

du trykker anslagsknappen (6) ned.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden- værende netspænding. Sæt stikket til lade- aggregatet (8) i stikkontakten. Den grønne LED-lysdiode begynder at blinke.

3. Skub akkumulatorbatteriet fast på ladeaggre-

gatet. Under punkt 10 (Visninger på ladeaggregatet) fi n- des en oversigt over LED-lysdiodernes betydning. Hvis det ikke er muligt at oplade akku-pack-en, skal du kontrollere,

om der er netspænding i stikkontakten.

om forbindelsen til ladekontakterne på lade- aggregatet er i orden. Hvis det stadigvæk ikke er muligt at oplade akkupack‘en, bedes du indsende

samt akku-pack’en til vores kundeservice. Kontakt vores kundeservice eller den forret- ning, hvor du har købt produktet, hvis du har brug for at vide, hvordan produktet sendes korrekt. Ved forsendelse og bortskaff else af akku- mulatorbatterier og akkumaskine skal disse indpakkes særskilt i en plastikpose , for at undgå kortslutning og brand! Anl_TE_HD_18_22_D_Li_SPK13.indb 45Anl_TE_HD_18_22_D_Li_SPK13.indb 45 30.06.2023 11:56:0230.06.2023 11:56:02DK/N

Sørg for at genoplade akkupack‘en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstat- ere, at maskinens ydelse er aftagende. Undgå, at akkupack‘en afl ades helt. Det vil ødelægge akkupack‘en!

I position D er mejslen låst fast. Bemærk! Hammerboring kræver kun et ganske moderat pressetryk. Et for højt pressetryk vil belaste moto- ren unødigt. Tjek med jævne mellemrum boret. Et stumpt bor skal slibes efter eller skiftes ud.

6.3 Rotationsinverter (fi g. 9)

Med rotationsinverteren (3) over tænd/sluk-knap- pen (4) kan du indstille produktets drejeretning og sikre produktet mod utilsigtet tænding. Der kan vælges mellem venstre- og højregang. For at undgå at drevet beskadiges, skal omskift af omdrejningsretning foretages, når produktet står stille. Er rotationsinverteren (3) i midterstilling, er tænd/sluk-knap (4) blokeret. Fare! Af sikkerhedsgrunde skal maskinen altid holdes fast i de to greb! Ellers er der fare for elektrisk stød ved boring i nærheden af ledninger!

6.4 Tænd/sluk-knap (fi g. 9)

Med tænd/sluk-knappen (4) kan du styre hastig- heden trinløst. Jo længere du trykker knappen ind, desto højere er produktets omdrejningstal. Tænde: Tryk på tænd/sluk-knappen (fi g. 4). Slukke: Slip tænd/sluk-knappen (4).

6.5 Akkumulatorbatteri-kapacitetsindikator

(fi g. 1.1) Tryk på kontakten til akkumulatorbatteri-kapaci- tetsindikator (d). Akkumulatorbatteri-kapacitet- sindikatoren (7) indikerer akkumulatorbatteriets ladetilstand ved hjælp af 3 LED-lamper. Alle 3 LED‘er lyser: Akkuen er fuldt opladet. 2 eller 1 LED(‚er) lyser Akkubatteriet råder over tilstrækkelig restkapa- citet. 1 LED blinker: Akkubatteriet er afl adt; oplad akkubatteriet. Alle LED-lamper blinker: Akkumulatorbatteriets temperatur er underskre- det. Fjern akkumulatorbatteriet fra produktet og lad akkumulatorbatteriet hvile en dag ved stuetemperatur. Fremkommer fejlen igen, er akkumulatorbatteriet meget afl adet og defekt. Fjern akkumulatorbatteriet fra produktet. Et defekt akkumulatorbatteri må ikke længere bruges og oplades.

6.6 LED-lys (fi g. 1)

Med LED-lysdioden (9) kan skrue- eller bores- tedet lyses op i tilfælde af ugunstige lysforhold. LED-lysdioden (9) lyser automatisk, når du tryk- ker på tænd/sluk-knappen (4).

7. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende oplyst:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrig information fi ndes på www.Einhell-Service.com Tip! Det anbefales at bruge førsteklasses tilbehør fra for at opnå et godt arbejdsresultat! www.kwb.eu welcome@kwb.eu

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TE_HD_18_22_D_Li_SPK13.indb 47Anl_TE_HD_18_22_D_Li_SPK13.indb 47 30.06.2023 11:56:0330.06.2023 11:56:03DK/N

Visningsstatus Betydning og påkrævet handling Rød lysdi- ode Grøn lysdi- ode Slukket Blinker Standby-modus Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte- riet er ikke i ladeaggregatet Tændt Slukket Opladning Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågældende ladetider fi ndes direkte på ladeaggregatet. Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider afhængigt af den eksisterende akkuladning. Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. (READY TO GO) Herefter skiftes til skånende opladning, indtil fuldstændig opladning er nået. Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggrega- tet. Påkrævet handling: Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra strømforsyningsnettet. Blinker Slukket Tilpasningsopladning Ladeaggregatet befi nder sig i funktionen for skånsom opladning. Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have følgende årsager: - Akkumulatorbatteriet er ikke blevet opladet i meget lang tid. - Akkumulatorbatteriets temperatur ligger ikke i det ideelle område. Påkrævet handling: Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt. Påkrævet handling: Et defekt akkumulatorbatteri må ikke længere oplades. Tag akkumulatorbatteriet ud af ladeaggregatet. Tændt Tændt Temperaturfejl Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_TE_HD_18_22_D_Li_SPK13.indb 48Anl_TE_HD_18_22_D_Li_SPK13.indb 48 30.06.2023 11:56:0330.06.2023 11:56:03DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Kontroller før bortskaff elsen, at akkuer og lyskilder (f.eks. glødepære) er taget ud af produktet. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anl_TE_HD_18_22_D_Li_SPK13.indb 49Anl_TE_HD_18_22_D_Li_SPK13.indb 49 30.06.2023 11:56:0330.06.2023 11:56:03DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kontaktkul, borepatron, Akku Forbrugsmateriale/ forbrugsdele* Bor, mejsel Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Garantibevis Kære kunde! Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge

dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar- bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga- rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der

er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi- ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen „Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast- ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).

Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na- turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs- sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig- heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens

udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl- dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for- længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta- tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen- tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,

hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden for den Europæiske Union, bortfalder garantikravet. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs- dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer- ne i nærværende betjeningsvejledning. Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark Anl_TE_HD_18_22_D_Li_SPK13.indb 51Anl_TE_HD_18_22_D_Li_SPK13.indb 51 30.06.2023 11:56:0430.06.2023 11:56:04S
